Свайно-винтовой фундамент. достоинства и недостатки

Основные минусы

Прежде чем возвести дом на сваях, вы должны изучить основные минусы таких конструкций. Они выражены в том, что здание не может быть многоэтажным — существуют ограничения в использовании данного вида основания. Кроме того, металл в процессе эксплуатации подвергается коррозии, поэтому требует защиты. Этот минус, однако его можно устранить антикоррозионной грунтовкой.

Прежде чем заняться строительством дома на сваях, вы должны учесть несущую способность опор, которая ограничена некоторыми показателями. На местности не должно быть других построек, ведь при установке используется рычаг.

Свайно-забивные фундаменты под ключ

Фундамент из железобетонных свай является распространенным конструктивным решением, целесообразным при строительстве на участке с неровным рельефом и неустойчивым грунтом. Заказ в строительной организации фундамента под ключ выгоден по многим причинам:

• Сроки. Выполнение работ и срок сдачи оговаривается в договоре.
• Разумные цены. В стоимость входит доставка опор к месту строительства и использование сваебойной машины. После установки и выравнивания опор можно сразу приступать к устройству ростверка.
• Условия. Работы по подготовке территории, разметке и забивке проводятся опытными специалистами, на чью работу предоставляется гарантия.

Опалубка для свайно-ростверкового фундамента Источник bel-dom-stroy.ru

Стоимость

Стоимость транспортировки и забивки опор нивелируются экономией материала и времени. Для дома площадью 200 м2 (Московский регион) цена на:

• Свайный фундамент. Установка свай — 380-400 тыс. руб., обвязка ростверком — от 750 тыс. руб., комплексный пакет (вместе с ж/б перекрытием) — от 1100 тыс. руб.
• Монолитный плитный. 1500-1600 тыс. руб.
• Ленточный. 1600-1750 тыс. руб.

Цена на забивку ж/б сваи зависит от ее размера:

• Сечение 0,2х0,2 м, длина 3 м — 6-7 тыс. руб.
• Длина 4 м — 7,5-8,3 тыс. руб.
• Длина 5 м — 8,5-9,5 тыс. руб.
• Длина 6 м — 9,5-11,5 тыс. руб.

О фундаменте с ростверком для частного дома на видео:

Этапы возведения

После заключения договора и определения параметров свайно-ростверкового фундамента начинаются полевые работы:

• Подготовка. Участок застройки выравнивается и очищается от мусора, подвозятся материалы.
• Разметка. Проектное положение опор выносится в натуру с помощью геодезических инструментов (теодолит, нивелир).
• Проба. Забивается пробная свая (оценивается грунт).
• Забивка. Забивные сваи для частного дома устанавливается в нужную точку, выводится в вертикальное положение и погружается в грунт на нужную глубину.

Обрезка установленных опор под один уровеньИсточник blog-potolok.ru

• Обрезка. Используя нивелир (прибора для измерения относительных высот) верхние части опор размечают по одной высоте и срезают.
• Обустройство ростверка. Вокруг опор собирается опалубка, в которой вяжется и закрепляется арматурный скелет; в подготовленную форму заливается бетон.

Профессиональное оборудование

Несколько десятилетий назад технология обустройства свайно-забивного фундамента была дорогой и громоздкой процедурой. Для загородных домов применялись альтернативные варианты — винтовые и буронабивные сваи, менее надежные и долговечные.

Грамотно рассчитанный фундамент способен выдержать многоеИсточник de.decorexpro.com

Появление в частном строительстве фундамента на ж/б забивных сваях позволило создавать надежные дома любого размера там, где раньше это было невозможно или затруднено. Фундамент на забивных сваях, обустроенный по современной технологии и с учетом характеристик грунта, способен служить надежной опорой для загородного дома любого типа.

Глубина заложения

В данном случае глубина заложения имеет двойное значение, поскольку сваи и лента погружаются на разные уровни.

Глубина погружения свай зависит от свойств грунта и определяется уровнем залегания плотных слоев.

Ленту погружают на относительно малую глубину — около 30-40 см, что с учетом толщины слоя засыпки определяет глубину траншеи в 50-70 см.

Цифры приведены условно, это средние значения, которые встречаются чаще всего.

Для производства работ необходимо привлечь грамотных специалистов, которые произведут обследование участка, рассчитают параметры основания и дадут точные значения уровня погружения всех элементов.

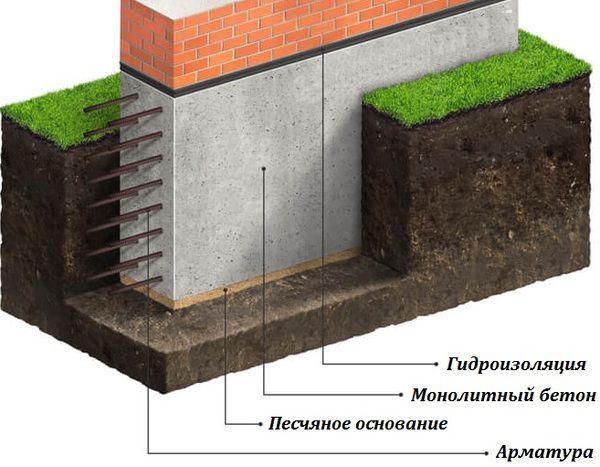

Техники монтажа данного фундамента

Сваи организовывают защиту от неблагоприятных грунтов, поэтому к их выбору нужно отнестись серьезно и не экономить

Сваи организовывают защиту от неблагоприятных грунтов, поэтому к их выбору нужно отнестись серьезно и не экономить. Лучшими для данных работ являются детали с круглым сечением, которые могут быть в виде труб.

Ниже мы опишем самый элементарный способ строительства фундамента, который мы составили исходя из многочисленных источников литературы, видео и советов специалистов.

Делаем траншею

Первый процесс – это подготовка траншеи

Первый процесс – это подготовка траншеи. Это очень важный этап, ведь именно сваи отвечают за устойчивость здания. Разметка траншей осуществляется, как и при любом другом строительстве, а именно: в углах устанавливаются колы, которые потом обтягиваются проводом по внешнему и внутреннему пространству. Ширина канала должна соответствовать размеру стены здания с небольшим запасом для опалубки.

Этап – скважина

После того, как траншея готова можно приступать к буру скважины для сваи

После того, как траншея готова можно приступать к буру скважины для сваи. Глубина скважины должна доставать до неподвижных слоев почвы, то есть ниже уровня промерзания грунтов. Дистанция между ними измеряется в зависимости от массы здания и особенностей грунта участка. Далее скважины наполняются песком, примерно подушкой в 20 см.

Выполняем гидроизоляцию скважины

Следующее действие — установка гидроизоляции

Следующее действие является гидроизоляция. Для данного действия нам пригодится труба размера отверстия, которую мы делаем из рубероида. Когда рубероид выпрямится, то он растянется по стенкам пространства скважины и защитит от влажности сваю. После проделанной работы мы может приступить у установки сваи.

Устанавливаем сваи

Этот процесс требует повышенной внимательности, так как он играет большую роль в нашем архитектурном проекте

Этот процесс требует повышенной внимательности, так как он играет большую роль в нашем архитектурном проекте. Бетон достаточно быстро высыхает, поэтому нужно успевать вовремя и правильно монтировать сваю.

Необходимо создать подошву сваи. Как это сделать? Опускаем ее в скважину, где уже насыпан песок, далее наливаем часть раствора, который вытекает во все имеющиеся трещины. Данный элемент делает установку более прочной и надежной. Нужно позаботиться об армировании. Опускаем раму с прутьев из металла, ставим опалубку и полностью заливаем цементом.

И напоследок выполняем гидроизоляцию и утепляем основание. Все, свайно-ленточный фундамент готов.

Рекомендации при выборе фундамента

Целесообразность возведения фундамента на сваях, плюсы и минусы полученной в итоге конструкции, зависят от многих факторов.

Постройка на винтовых сваях

Свайно-винтовое основание не подходит для строений из кирпича, бетона или железобетонных блоков. Стационарное здание постепенно разрушится из-за неравномерной усадки фундамента в грунте. Рассчитывать на его долгий век не приходится.

Свайно-винтовой фундамент под террасуИсточник domstroy-remont.ru

Данный тип фундамента идеально подходит для легковесных каркасных, каркасно-щитовых или деревянных построек, обладающих определённой подвижностью.

Имея дом на свайно-винтовом фундаменте, можно без особых затрат сделать пристройку. Это удобно, когда ошиблись с планировкой или первоначально не было достаточно средств на строительство здания большей площади.

Требования к грунту

Для некоторых видов грунтов рекомендуется именно свайно-винтовой тип основания. Он подходит практически для всех видов, кроме крупнокаменистого грунта. Предпочтителен на песчаных, суглинках или заболоченных местностях, на которых невозможно установить ленточный фундамент.

Забирка свайно-винтового фундаментаИсточник yastroyu.ru

Скорость процесса

Если необходимо построить здание в сжатые сроки, то свайно-ленточный фундамент – лучший выбор. Во-первых, быстро и просто возводится само основание. Во-вторых, после его выполнения нет необходимости ожидать окончательного утверждения и усадки, как при бетонной технологии, которая потребует приостановить работы приблизительно на месяц. Сразу после организации основания можно приступить к возведению стен.

Как и любая другой фундамент, имеют винтовые сваи преимущества и недостатки, которые нельзя игнорировать при применении такого основания для постройки жилого дома.

Преимущества технологии

Технология достаточно простая, все этапы могут выполнить несколько человек, обладающих навыками подобных работ. Опытным мастерам на возведение фундамента под небольшое здание необходимо всего пару дней.

Процесс не требует серьёзных земляных работ, а также использования:

• крупных транспортных средств для доставки материалов;
• специализированных установок для замешивания бетонной смеси.

Как правило, для обвязки свайной конструкции используют пиломатериалы, монтаж которых также не сложен.

Установка свай под фундаментИсточник krutim-svai.ru

Технология установки винтовых свай позволяет осуществлять работы в холодное время года. Проводятся специальные расчёты, определяющие глубину загона свай в конкретной местности, она должна быть ниже уровня промерзания почвы. Достаточная устойчивость грунта к пучению в морозы на расчётной глубине позволяет устанавливать винтовые сваи в землю в это время.

Ещё несколько плюсов

Оценивая фундамент на винтовых сваях, его минусы и плюсы, следует сказать, что количество положительных факторов гораздо больше числа отрицательных. Явные преимущества объясняют растущую популярность винтовых свай в частном строительстве:

1. Допустимость организации на подвижных почвах или сложнорельефных поверхностях. Можно устанавливать на участке с уклоном до 8 м.
2. Экономия времени и средств. Стоимость материалов и работ для свайно-винтового фундамента меньше в 5 раз по сравнению с ленточным аналогом, и в 3 раза относительно плиточного (для зданий одинаковой площади).
3. Возможность получить сухой и тёплый пол без дополнительных работ. Построенное на сваях здание располагается выше уровня земли, что защищает от проникновения влаги, предотвращает гниение пола.

При этом основание на сваях не проигрывает бетонному фундаменту по сроку службы. Построенная по всем правилам конструкция прослужит не менее 50 лет.

Недостатки

Несмотря на многочисленные достоинства, есть несколько недостатков, которые необходимо учитывать:

1. Трудности при организации подвального помещения. Понятно, что особенности конструкции не предполагают наличие боковых стен, поэтому устройство подвала потребует дополнительных работ и средств.
2. Не подходит для горной местности. Каменная почва не позволит проникнуть сваям на требуемую глубину.
3. Опытные специалисты считают, что подобное основание подходит для укрепления только одноэтажных каркасных построек.

Отрицательных моментов может быть больше, если неправильно выполнить расчётные, строительные работы, а также применять некачественные материалы.

Монтаж свайно-плитного фундамента

Этот тип основания предполагает использование двух технологий — свайного и плитного фундамента. Подготовительный этап одинаков для всех видов — очистка территории, разметка и планировка конструкции. Требуется уплотнение почвы для установки свай. Решаются вопросы подготовки территории к прокладке коммуникаций, создается дренажная система.

Дальнейшие этапы работы:

1. Выемка грунта.
2. Установка свай.
3. Монтаж плиты.

Разметка фундамента и обустройство котлована

Разметка выполняется по осям свайного поля. Обноски монтируются на расстоянии 1-2 м от углов сделанного котлована. По осям натягиваются шнуры. Для оконтуривания на каждой стороне котлована используется известковый раствор.

Пример залитого СПФ

Если применяется фундамент с ростверком, выемка грунта не понадобится. При технологии глубокого залегания плиты котлован забирается на глубину 2-2.5 м, с учетом глубины промерзания грунта. Малозаглубленная плита может быть установлена на глубину 0.7-1 м, при низком наземном или подземной ростверке разработка котлована выполняется на глубину 0.5 и 0.7 м соответственно.

Технология изготовления свайного поля

Чем больше количество опор, тем выше затраты на фундамент. Сваи должны быть под несущими стенами, по углам и в местах примыкания смежных стен. Опоры устанавливаются и под веранды и другие пристройки.

Расстояние между сваями рассчитывает отдельно в каждом конкретном случае, с учетом множества параметров. В качестве усредненного значения принимается минимальный шаг длиной в три диаметра сваи, максимальный — в шесть диаметров

Но это условные величины, нельзя недооценивать важность оптимального расчета количества свай, и лучше доверить эту часть работы профессионалам

Установка свай после выемки грунта.

Обустройство свайного поля включает этапы:

• создание отверстий на проектированную глубину;
• опалубка из рубероида, полиэтиленовых или асбестоцементных труб;
• армирование;
• бетонирование с подвижностью П4, уплотнение смеси.

В качестве арматуры выбираются стержни диаметром 8-14 мм переменного сечения. На каждую сваю конструкции устанавливается не менее 4 стержней. Обвязывается каркас хомутами, выполненными из гладкой арматуры. Верхние плиты обвязывающих стержней диаметром 6-8 мм изгибаются перпендикулярно поверхности земли — впоследствии эти концы связываются с сеткой ростверка или плиты.

Дальнейшие этапы можно выполнять после достижения 50%-ной прочности смеси.

Монтаж плиты

Поэтапная модель установки свайно-плитного фундамента.

Плита изготавливается поэтапно:

1. Стяжка без арматуры слоем до 10 см. Такая подбетонка выравнивает гидроизоляцию и предохраняет её от разрывов.
2. Укладка гидроизоляционной пленки толщиной 0.15 см.
3. По периметру фундамента устанавливается щитовая опалубка с высотой больше проектной отметки на 5-7 см, что позволит удерживать бетонную смесь в процессе трамбовки.
4. Армирование профилем переменного сечения с максимальным квадратом ячейки стороной 30 см. Нижняя сетка арматуры укладывается на полимерную или бетонную прокладку, толщина ее составляет до 4 см. Верхняя часть такой же конфигурации укладывается на хомуты, для связки верхней и нижней сетки по торцам устанавливаются П-образные элементы.
5. Заливка бетоном осуществляется в едином направлении, для выравнивания используется правило. Утрамбовка выполняется вибраторами.

В первую неделю после укладки и уплотнения смеси применяются мокрые песочные или опилочные компрессы, возможен полив бетона в жаркое время года. В холодное время используется теплоизолятор или пленка для укрывания.

Ростверк

При использовании свайно-ростверкового фундамента с плитой может использоваться два вида опалубки:

• Несъемная из неплотного пенопласта. Такой материал не давит на ростверк, поскольку при вспучивании грунтов легко сжимается.
• Съемная опалубка применяется только при надземном ростверке, который устанавливается на высоте до 1.2 м от поверхности земли. При наземном или подземном ростверке такой вариант невозможен, поскольку нормальная распалубка не получится.

Свайно-ростверковый фундамент.

При использовании несъемной опалубки процесс выполняется аналогично с бетонированием монолитной армированной плиты. Подбетонка в этом случае отсутствует, вместо неё используется пенопласт.

Если применяется съемная опалубка, для фиксации палубы используются стойки, служащие основанием для опоры прогонов и балок. Варан свайно-плитного фундамента с висячим ростверком является самым затратным и к нему прибегают крайне редко.

Как обустроить напольное покрытие?

В банях из сруба используются преимущественно деревянные полы, реже — бетонные. Напольные покрытия из древесной доски обустраивают после предварительного утепления. Работы проводятся в такой последовательности.

В нижние венцы устанавливают лаги, под которые нашивают черепные доски. Между опорными элементами закладывают плиты теплоизоляционного материала. Поверх него создается деревянная обрешетка, на которую в дальнейшем будет установлен черновой пол.

На обрешетку укладывают слой гидроизоляции, чтобы предотвратить попадание влаги на нижние деревянные конструкции. Поверх гидроизоляционного слоя укладывают доски чернового пола, которые прибивают или прикручивают к обрешетке.

Далее проводится обустройство конусообразной бетонной стяжки, в центре которой должно располагаться сливное отверстие для слива влаги.

По периметру помещения размещают доски-бортики, внутри опалубки устанавливают доски, обрезанные под небольшим углом (см. фото ниже). Далее проводится заливка бетонной смеси.

Поверх бетонной стяжки в дальнейшем укладывается финишный деревянный пол. При этом доски нужно устанавливать с зазором в несколько миллиметров, чтобы обеспечить беспрепятственный отток влаги через напольное покрытие проливного типа.

Перед обустройством пола в бане на винтовых сваях, необходимо заблаговременно подвести сливные трубы, которые будут располагаться под напольным покрытием. Если пропустить этот этап, дальнейшее обустройство слива будет крайне затруднительным.

Как обустроить полы в бане на винтовых сваях, подскажет видео:

Техническое описание

Винтовая свая — это особый металлический бур, который может вкручиваться в почву при вращении. Он изготовлен из стальной трубы с радиальной наклонной пластиной в нижней части, которая является основным конструктивным элементом. Наличие лопасти обеспечивает погружение сваи в грунт при установке, а после монтажа служит основной опорой, распределяющей вес конструкций здания и фиксирующей положение трубы при подвижках грунта и морозном пучении.

Различные типы свай определяют по:

• устройству винтового наконечника;
• геометрическим параметрам труб;
• целевому назначению.

Кроме этого, различают одновинтовые и двухвинтовые сваи, у которых вторая дополнительная лопасть расположена в средней части трубы. Двухвинтовые опоры обладают повышенной несущей способностью, устойчивостью к пучению грунта и усадке.

Приварные лопасти

Винтовые колонны со сварным наконечником — самые дешевые изделия относительно невысокого качества. Нижняя часть трубы имеет заостренный конусный конец, выше которого приваривается широкая буровая лопасть. Основной недостаток изделий заключается в недостаточной прочности сварного шва. При попадании на камень, лопасть может быть оборвана или деформирована. В результате станет невозможной правильная установка сваи по глубине и направлению.

Опоры с приварным наконечником берут только для легких построек хозяйственного назначения, навесов и ограждений (т.е. при возможности небольшого заглубления). Использование сварных свай для строительства жилого дома признается опасным.

Литые винты

Отлитые лопасти изготовлены из высокопрочных легированных сталей по технологии точной формовки в вакууме. Для повышения прочности материала, каждое изделие подвергается дополнительной термической обработке, после которой его приваривают к стальной трубе. Изготовленные промышленным способом, литые наконечники отличаются увеличенной толщиной лопасти и высокой точностью изготовления.

Цена отлитых винтовых свай на 25-30% выше, но высокое качество изготовления и возможность более длительной эксплуатации полностью компенсирует это. Каждый серьезный изготовитель выдает на свои изделия сертификат и технический паспорт с указанием технических характеристик готовой опоры.

Плюсы свайно-ростверкового фундамента

Тот или иной вид фундамента принимают на основании конструктивных расчетов, где определяют максимальную нагрузку на основание, размер всех составляющих конструкцию элементов. Но все же и перед инженерами часто встает вопрос, какую конструкцию принять, опираясь на результаты исследования. Почему отдают предпочтение свайно-ростверковому фундаменту:

• Высокая несущая способность опор позволяет использовать их под здания и сооружения любого размера. Они надежно и жестко входят в рыхлый грунт, достигая его твердых слоев. При колебаниях грунта в следствии сейсмической активности или сезонных перепадов температур и влажности, почва двигается, а свая остается неподвижной. Это исключает разрушение здания и нарушение целостности его несущего остова. Из-за этой особенности данный тип фундамента широко применяют в районах, где часто происходят землетрясения.
• Облегченные стальные сваи подходят для строительства небольших домов и хозяйственных сооружений.
• Разная длина опорных столбов позволяет устраивать ровное основание для возведения строений на холмистых и гористых местностях, достаточно правильно подобрать из длину и распределить по неровному участку. Этот прием используют при создании многоуровневых домов.
• Низкая стоимость материала и работы относительно ленточного фундамента.
• Сваи не боятся грунтовых вод: в глубоких пластах, где происходит опирание, их зачастую нет. Это показатель не принимается к расчетам фундамента.
• Пренебрегают и уровнем промерзания грунта в регионе или местности, поскольку нижние слои грунтового среза не подвергаются температурным колебаниям, а ростверк с землей не соприкасается. Определять уровень зимнего промерзания бессмысленно.
• Отсутствие контакта ростверка с землей обеспечивает сухость стен и снижают риск проникновения в дом грызунов.
• Небольшой срок монтажа и легкость установки;
• Ремонтопригодность составляющих фундамент элементов;
• Фундамент не требует подготовительных грунтовых работ, участок не нужно выравнивать, что снижает затраты на его обустройство.
• Сделать монтаж несущей конструкции еще дешевле можно, заменив труд наемных рабочих на свой. Изучив некоторые инструкции, каждых застройщик сможет без труда самостоятельно обустроить сваи и собрать ростверк.

Внушительный перечень достоинств конструкции располагает к ее выбору. Чтобы не делать поспешных выводов, стоит ознакомиться с обратной стороной медали.

Выполнение монтажных работ

Расчет свайного поля лучше поручить специалисту, который учтет существующий тип грунта на участке, глубину промерзания, несущую способность опор, вариант защиты стальных труб от коррозии и другие важные факторы. Краткую инструкцию по расчету числа свай мы приводили здесь.

В результате перед началом работ вам необходимо иметь на руках точный план расстановки свай с указанием их типоразмера. Вполне вероятно, что до обращения к инженеру потребуется провести геолого-изыскательские работы для точного определения характеристик слоев грунта и почвенных вод.

Производство монтажных работ состоит из 5-ти последовательных этапов:

1. разметка свайного поля;
2. выкапывание приямков и ввинчивание свай;
3. заливка бетонной смеси во внутреннюю полость труб;
4. подрезка оголовков труб на уровне одной горизонтальной плоскости;
5. устройство металлического или железобетонного ростверка.

Все открытые места сварки должны быть окрашены или защищены от коррозии другим способом. Для утепления дома пространство между ростверком и грунтом необходимо обшить досками или листовым строительным материалом. Благодаря отсутствию подвала, конструкция отмостки может быть упрощена и иметь небольшую толщину. Более подробно технологию мы описывали здесь и здесь.

Источник

Нюансы процесса

Технология возведения домов на винтовых сваях не стоит на месте и применяется во всём мире. Только учитывая все особенности фундамента из винтовых свай, плюсы и минусы его возведения, можно получить качественный результат:

1. Необходимо правильно рассчитать точную длину труб в зависимости от вида грунта, глубины его промерзания в зимнее время, величины снежных масс.
2. Добиться необходимого углубления свай с помощью специальной техники или вручную, для этого потребуется не менее 2-х человек.
3. Сваи должны входить в землю строго по вертикали.
4. Для большей устойчивости в полость трубы рекомендуют заливать бетон.
5. Объединение отдельно стоящих свай ростверком увеличивает устойчивость при пучении грунта в сильные морозы. Ростверк — это усиление верхней части фундамента, равномерно распределяющее нагрузку по всем сваям.
6. Для деревянных домов трубы устанавливают через каждые 2-2,5 м. Предполагая использовать более тяжёлые материалы, выдерживают расстояние 1,5-2 м.

Проект свайно-винтового фундаментаИсточник dyatkovortp.ru

Некоторые специалисты не советуют строить жилой дом на свайно-винтовом основании, считая его более подходящим для небольших дачных домиков и хозяйственных построек. Но практика доказывает, что фундамент, выполненный по всем правилам, является надёжной основой для достаточно массивных домов.

Факторы, влияющие на долговечность винтовых свай

Реклама уверяет, что фундамент на винтовых сваях способен прослужить не менее столетия. Так ли это на самом деле, или это всего лишь очередная уловка маркетологов? Практика показывает, что такое вполне возможно, ведь некоторые из маяков, возведенных еще при Митчелле, стоят до сих пор. Однако нас больше интересует судьба не какого-то маяка в далекой Европе, а маленького загородного домика где-нибудь в Подмосковье, на Урале или на берегу Енисея. Сколько простоит он, будучи возведенным на фундаменте из винтовых свай, произведенных не где-то и когда-то, а здесь и сейчас?

На основании экспериментальных данных были оценены сроки службы стальных винтовых свай в грунтах с различным электрическим сопротивлением. Согласно этим оценкам в грунте с низкой коррозионной активностью (например, сухие сланцы или сухой песок) сваи из не оцинкованного металла прослужат не менее 300 лет, а из металла с защитным покрытием – 800 лет и более. Впечатляет, не правда ли? Однако это грунт, идеальный с точки зрения способности (а точнее неспособности) вызывать коррозию металла.

Рассмотрим для сравнения другой предельный вариант. В грунтах с очень высокой коррозионной активностью (морской грунт, ил, влажная глина, торф) средний прогнозируемый срок службы стальной винтовой сваи составляет всего 30 лет (если свая изготовлена из оцинкованного металла, эта цифра увеличится до 70-75 лет).

Следует сделать одну важную оговорку. При проведении всех этих расчетов предполагалось, что свая произведена в соответствии с используемым на Западе стандартом ICC AC358, т.е. толщина стенок ее ствола составляет 8 мм. Но найти на российском рынке винтовые сваи из горячекатаных стальных труб с такой толщиной стенок практически невозможно. Сколько продержится в агрессивной среде «стандарт» отечественного производства, т.е. свая, изготовленная из сварной трубы с толщиной стенок 3-4 мм, – никому не известно, но явно существенно меньше 30 (75) лет.

Из всего вышесказанного следует, что обещаемые в рекламе 100 лет службы фундамента на винтовых сваях – это не более чем пустые слова. Сваи могут прослужить и существенно больше, и существенно меньше – все зависит от качества продукции и условий эксплуатации, о чем в рекламе не говорится ни слова.

В целом срок службы винтовых свай зависит от трех основных параметров:

• толщина стали, использованной для изготовления ствола и лопастей сваи,
• толщина и качество защитного антикоррозионного покрытия,
• химическая активность грунта на данном участке.

Не зная этих характеристик свай и эксплуатационных условий, нельзя даже сделать предположения о том, как долго они прослужат.

Уменьшению срока службы винтовых свай способствует и широко распространенная у наших строителей практика обваривания винтовых свай связками из металлических швеллеров или уголков. Конечно, устройство подобных связок между сваями оправдано при монтаже фундамента в грунте со слабой боковой поддержкой. Однако соединение стальных свай перемычками из токопроводящего материала приводит к ускорению электрохимической коррозии металла.

Во избежание возникновения блуждающих токов, способствующих ускорению коррозионных процессов, стальные сваи не должны иметь гальванической связи друг с другом, а также с другими строительными элементами, изготовленными из стали. Для связи свай в единую систему следует применять деревянную обвязку либо металлическую обвязку, элементы которой соединены со сваями посредством хомутов, изолированных от свай диэлектрическим материалом.

Вот собственно и все, о чем мы хотели вам сегодня рассказать. Теперь вы знаете все плюсы и минусы винтовых свай и, надеемся, поняли главную мысль, которую мы пытались до вас донести. Винтовые сваи – это прекрасный выбор для создания фундамента, но использовать их можно не всегда и не везде. Определить допустимость применения винтовых свай в каждом конкретном случае под силу лишь профессионалу. Поверьте, затраты на привлечение специалиста несоизмеримо меньше стоимости устранения ошибок, допущенных в процессе проектирования и постройки фундамента.

Устройство и проектирование свайного фундамента

Устройство буронабивного свайного фундамента

Свайный фундамент – это опорная конструкция, в состав которой входит свайное поле или отдельно стоящие элементы. Для их изготовления используют железобетон, хотя есть возможность применения бутобетона или армированного раствора. Нередко для одноэтажных зданий используют брус.

Перед монтажом свайной конструкции осуществляется ее проектирование:

1. Отбор проб грунта для изучения его состава и характера, для чего производят испытательное бурение.
2. Динамическое и статическое исследование почвы. Процедура позволит изучить степень подвижности грунта.
3. Прессиометрическое испытание. Показывает, насколько может сжиматься грунт на участке строительства.
4. Испытание с применением эталонных свайных элементов. Определяется тип используемых элементов.
5. Опытные работы. Выясняют характер взаимодействия фундамента с грунтом, соседними постройками.

После проведения всех процедур можно приступать к созданию проекта. Учитывают все возможные влияния внутренних и внешних факторов.

Как размещать сваи

Способ расстановки винтовых свай, и на какую глубину их ввинчивать зависит от типа грунта и веса возводимой конструкции. Фундамент на винтовых сваях очень устойчив и выдерживает большие нагрузки. Одна винтовая свая длиной 250 см с диаметром 10,8 см выдерживает нагрузку до 5 т.

На каком расстоянии ставить сваи друг от друга

Расстояние между сваями

Оптимальное расстояние между установками– 1,7 м. Исключением являются те места, на которых будет усилена нагрузка. Например, колонна и печь.

Необходимо следить за тем, чтобы между любыми двумя сваями было расстояние не меньше полуметра. Если верхний слой земли слабый, то расстояние может составлять 1,2–1,5 м.

Максимальное расстояние для стандартных небольших домов зависит от строительного материала:

• Если возводится каркасный дом, то расстояния между устройствами может достигать трёх метров.
• Если используется газобетон, то расстояние можно уменьшить до 2,5 м.
• Если строим из кирпича, то размещаем сваи на расстоянии не более двух метров.

Веса частей конструкций

Рассчитывая общий вес будущей конструкции можно правильно рассчитать размещение винтовых свай. Типовые значения весов разных устройств конструкции составляют:

• каркасно-панельные стены толщиной до 15 см (20—30 кг/кв. м), бревенчатые стены – 600 кг/куб. метров, газобетонные – 400–900 кг/куб. м, кирпичные – 600–1200 кг/куб. м в зависимости от вида кирпича.
• крыша из листовой стали – 20–30 кг/куб. м, рубероида – 30–50 кг/ кв.м, шифера – 60–80 кг/кв. м;
• деревянное перекрытие с утеплителем плотностью 200 кг/куб. м – 70–100 кг/ кв. м, цокольное по деревянным балкам с этим же утеплителем – 100–150 кг/кв. м, железобетонное монолитное – 500 кг/ кв. м, из пустотелых плит – 350 кг/ кв. м.

История появления винтовых свай

История винтовых свай насчитывает без малого два столетия. Переворот в области свайного фундаментостроения удалось совершить талантливому ирландскому инженеру Александру Митчеллу. В 1833 году он запатентовал «винтовые сваи Митчелла», которые можно было устанавливать в подвижных грунтах, таких как песчаное дно водоема или илистая отмель.

Первым крупным сооружением, возведенным на подобных сваях, стал маяк Maplin Sand, построенный в устье Темзы уже в 1838 году. Его фундамент представлял собой девять свай с винтовыми наконечниками диаметром 120 см, закрученных в грунт на глубину около 7 метров. В последующие годы под руководством Митчелла было возведено еще несколько маяков по всей территории Англии. Некоторые из них сохранились в неизменном виде до сегодняшних дней.

В середине XIX века с применением свай Митчелла были построены более чем 150 маяков в Северной Америке, волнорез в Портленде, эстакада и мосты в Бомбее, железная дорога в Бароде, пирс в Мадрасе и множество других важных объектов.

В России о винтовых сваях узнали лишь во второй половине XIX века. Русские инженеры быстро оценили все преимущества этого изобретения, особенно при работе в условиях вечной мерзлоты северных районов страны или слабых, заводненных грунтов прибрежных территорий. Очень скоро винтовые сваи стали широко применяться при строительстве инженерных сооружение военного назначения (рамно-винтовая опора для скоростного возведения фундаментов разборных мостов используется нашими военными до сих пор), а позднее и в гражданском строительстве.

Стальные винтовые сваи активно используются по всему миру и сегодня. К их помощи прибегают там, где необходима большая скорость возведения фундамента: при установке различного вида опор, развертывании насосных и буровых станций, прокладке трубопроводов, строительстве временных городков для рабочих и т.д. Наибольшим спросом данная продукция пользуется у нефте- и газодобывающих компаний, у военных и промышленных строителей, у компаний, выполняющих восстановительные работы.

Строительные организации, занимающиеся возведением жилых домов, в этом списке присутствуют, но далеко не на лидирующих позициях. Конечно же, фундаменты на винтовых сваях для зданий жилого назначения возводят, но в большинстве случаев речь идет о строительстве в труднодоступных районах либо районах со сложным грунтом, о ремонте проблемных фундаментов старых жилых домов, о закреплении построек на склонах.
