Строим сами каркасный дом на винтовых сваях

Свайно-винтовой фундамент. Минусы

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома.Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.1

Ограниченная область применения свайно-винтового фундаментаСвайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.2. Подходят не для всех типов грунтовВ скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.3. Трудности в устройстве подвальных помещенийНекоторые считают, что при использовании свайно-винтового фундамента, подвальные помещения сделать вообще невозможно, но это не так.В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.4. Некачественные материалы в производстве свайПроизводителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Сваи из НКТ

В отдельную категорию можно выделить винтовые сваи сварного типа, изготовленные из насосно-компрессорной трубы (НКТ). Для их изготовления применяется толстостенная труба (6,5-7,5 мм) из стали, устойчивой к коррозии. Сварная лопасть выполняется из высокопрочной конструкционной стали.

Строительство фундамента с использованием винтовых опор из НКТ по стоимости приближается к обустройству оснований на железобетонных буронабивных сваях. Однако существенным преимуществом является возможность выполнить фундаментные работы в короткие сроки, в том числе на сложных грунтах.

Что нужно знать о винтовых сваях

Сваи бывают не только стальными винтовыми, но и бетонными. В некоторых случаях, особенно при строительстве крупных и тяжёлых сооружений, предпочтение отдают последним, как более надёжным и долговечным. Но перед тем как сделать свайный фундамент своими руками из бетона, следует провести геологические изыскания и инженерные расчёты, чтобы убедиться в верности принятого решения.

Однако такие затратные мероприятия обычно проводят при строительстве дома из кирпича, бетонных блоков и других массивных материалов. Более лёгкие деревянные, щитовые и каркасные постройки можно ставить на основание из винтовых свай на любых грунтах, кроме скальных.

Но если речь идёт о капитальном строении, расчёт параметров свай все же необходим. Пренебречь им можно только при возведении второстепенных конструкций – беседок, сараев, бань, ограждений. И только для таких конструкций можно использовать самодельные винтовые опоры.

Металлический забор на винтовых сваяхИсточник spravka-region.ru

Составные части сваи

Внешне винтовая свая напоминает садовый бур и состоит из следующих частей:

• ствол из стальной трубы;
• острый наконечник в форме конуса;
• лопасть (винт);
• оголовок.

Основное отличие от бура заключается в перпендикулярном расположении лопасти относительно ствола, что позволяет ей входить в грунт, не взрыхляя его и не нарушая плотность.

Второе отличие – оголовок в верхней части конструкции, предназначенный для обвязки всех установленных элементов и устройства ростверка, так как сделать свайный фундамент без таких опорных площадок невозможно.

В заводских условиях сваи изготавливают либо методом литья, либо сварным способом, используя профессиональное оборудование. Они могут быть разной длины, отличаться диаметром лопасти, диаметром и толщиной ствола. Эти параметры подбираются в зависимости от расчётной нагрузки на основание и глубины залегания плотных слоёв грунта.

Кроме того, на производстве на все изделия наносят слой антикоррозионного покрытия, препятствующего разрушению металла, находящегося в постоянном контакте с влажной средой.

Свая заводского изготовленияИсточник www.balticdom.ru

Отличия конструкций кустарного производства от заводских

Изготовление фундаментных свай регламентируется нормативными документами. В частности, ГОСТ 8732 определяет качество металла для ствола, а ГОСТ 9.307-89 качество цинкового покрытия. В них прописаны марка и толщина стали, её химический состав и другие характеристики. Решая, как изготовить сваи винтовые своими руками, эти документы желательно изучить, чтобы получить на выходе качественные изделия.

Не имея возможности для самостоятельного изготовления, но желая сэкономить на опорах, некоторые застройщики покупают их у «кустарей» – мастеров, производящих металлические конструкции в условиях, далёких от заводских. Разумеется, никаких гарантий они не дают, и убедиться в качестве такой продукции до начала строительства невозможно.

В частности, как самоделки, так и изделия кустарного производства могут не обладать необходимой прочностью, лопасти могут деформироваться или отрываться при вкручивании в плотный грунт, а отсутствие качественной противокоррозионной обработки может привести к разрушению металла и ослаблению фундамента.

Разрушение всего одной опоры приведёт к ослаблению и перекосу фундаментаИсточник тверьстрой.рф

Тем не менее, вопрос, как сделать самому винтовые сваи своими руками, для многих остаётся актуальным из-за высокой стоимости сертифицированных изделий. Специалисты допускают применение самодельных опор, но лишь при возведении лёгких построек, надёжность и долговечность которых не имеют решающего значения. Фундамент для жилых домов, капитальных надворных построек, кирпичных и каменных ограждений должен возводиться из заводских свай, произведённых в соответствии с нормативными требованиями.

О сваях под фундамент

Снизу свай находятся лопасти, они имеют форму винта.

При помощи конструкции сваи ввинчивают в грунт, как саморезы, но в этом случае почва не разрушается, а уплотняется и становится более прочной.

Виды по форме

Для фундамента выделяют три вида свай, о них подробнее — ниже.

Винтовые сваи

Они имеют винтовые лопасти, такой вид свай используют там, где несущая способность почвы плохая. Большое количество винтовых свай обладают режущим элементом, он разрезает почву, когда сваю ввинчивают в землю. Такой вид свай так же подходит для той почвы, которая всё время промерзает.

Сваи с разным диаметром труб

От диаметра свайной трубы будет зависеть ее вес и способность выдерживать огромные нагрузки. Ведь при выборе этих свай, нужно ориентироваться на всю массу здания и в соотношении с этим показателем нужно выбирать диаметр сваи. Для свай, диаметр которых, больше 10 см, потребуется специальная техника.

Лопасти, имеющие различие в диаметре на одной свае

Если почва очень влажная, то диаметр свайных лопастей делают больше.

Сваи так же имеют различия в формах и видах. Эти данные зависят от производителей и материалов.

Виды по наконечнику

Так винтовые сваи делят по типу наконечника, и они бывают:

1. сварными;
2. литыми.

Сварные

Вариант считается дешёвым и экономически целесообразным, ведь он состоит из трубы с приваренной к ней лопастью. Такие сваи имеют не совсем хорошее качество и по этой причине при строительстве массовых сооружений, сварные сваи не используют.

Такие сваи используют для строительства гаражей или хозяйственных построек. Если лопасть на свае приварена не качественно, то в процессе эксплуатации, она может отойти от вертикальной оси и поэтому фундамент теряет свою стойкость.

Литые

Сваи, у которых литой наконечник, имеют хорошую прочность. Их используют для строительства жилых домов. Чтобы изготовить литой наконечник применяют литьевой метод. Лопасти у свай бывают толщиной примерно 12 миллиметров, а диаметром примерно 30 сантиметров.

Чтобы произвести ствол сваи, берут стальную трубу с наконечником. Литые сваи имеют хорошие несущие способности, они хорошо выдерживают нагрузку более пяти тонн и больше. Конечно стоимость литого наконечника немного выше, чем у сварного.

Виды по покрытию

Так же сваи имеют различие по типу покрытия. Сталь иногда обрабатывают антикоррозийным средством, а иногда полимерным покрытием.

Фундамент из винтовых свай при точном расчёте нагрузки на него, может прослужить более ста лет.

При покупке свай на рынке необходимо ознакомиться с сертификатом соответствия заводским нормам и всем стандартам. Потому что существует огромное количество подделок, которые ничем внешне не отличаются от настоящих свай.

Есть ещё вариант свай для производства которых применяют толстостенные трубы. Такие сваи по надёжности стоят на одной ступени с литыми сваями. Сваи обеспечивают прочное основание для больших строений.

Плюсы и минусы винтовых свай

Плюсы винтовых свай и их преимущества:

1. Быстрота сооружения фундамента;
2. Нет необходимости ожидать выстраивания фундамента;
3. Винтовые сваи легки в монтаже. Сваи можно установить своими руками, но если размер свай большой, то необходимо нанимать специальную технику;
4. Доступная цена;
5. Могут применяться на различных почвах;
6. Не требует предварительного выравнивания участка;
7. Хорошая стойкость к нагрузкам;
8. Большой срок эксплуатации;
9. Не требует проведения земляных работ.

Минусы винтовых свай и их недостатки:

1. Если вы выбрали некачественные сваи, то они быстро выходят из стоя и приводят к неравномерному проседанию строения;
2. Если почва имеет в своём составе большое количество камней, то установка свай будет затруднена;
3. Необходимость соблюдать правила монтажа и технологии.

Подготовка к работе

Подготовительный период строительства фундамента включает в себя:

1. Расчёт СЛФ.
2. Материалы.
3. Инструменты.

Расчёт

Прежде чем приступить к расчёту фундамента, нужно собрать нагрузки от дома, воздействующие на опорные конструкции. Определение максимального давления на грунт нужно для вычисления оптимальной опорной площади.

Суммируют вес:

• всех конструкций,
• технологического оборудования,
• трубопроводов,
• мебели и всего того, что может находиться в доме одновременно, включая и людей.

Также учитывают снеговую нагрузку на кровлю — её величину берут из СНиПа.

Нужно точно установить характеристики грунта. Их можно узнать из вертикальной съёмки места строительства. В каждом местном отделении архитектуры и землеустройства такие документы есть в наличии. В них обязательно указывается глубина промерзания, уровень грунтовых вод и отметка залегания несущего слоя грунта.

Если нет возможности взять копию вертикальной съёмки, то обращаются в местную геологоразведочную службу для проведения изыскательских работ. Характеристики грунта можно установить испытанием образцов почвы, взятых из пробуренных скважин.

Анализируя данные грунтового основания, рассчитывают длину сваи. Она складывается из глубины заложения фундамента и высоты её надземной части. Продольный размер точечной опоры должен быть таким, чтобы её пята находилась ниже зоны промерзания, выше грунтовой воды и была погружена в несущий слой грунта не менее чем на 300 мм.

Оптимальное количество свай определяют путём деления опорной площади на величину пяты одной сваи. Причём саму площадь высчитывают с помощью условно принятой удельной нагрузки от дома, которая должна быть меньше сопротивления несущего слоя грунта. Величину сопротивления почвы берут из вертикальной съёмки.

Расчёт ростверка, как правило, сводится к принятию условного поперечного сечения ленты, где высота принимается в размере не менее 400 мм (это связано с оптимальным размещением продольных стержней арматуры на минимальном расстоянии от верхней и нижней внешней поверхности ленты на 30 – 50 мм). Ширину монолитной полосы принимают равной толщине стен плюс по 30 мм с каждой стороны.

Материалы

Перед началом производства работ заготавливают необходимые материалы для строительства фундамента. Если нет водопровода, на участке устанавливают ёмкость с необходимым запасом воды.

На место завозят:

• песок,
• щебень,
• арматуру,
• цемент.

Для формирования свай готовят оболочки из асбестоцементных, металлических или пластиковых канализационных труб. Для облицовки внутренних поверхностей опалубки необходимо запастись полиэтиленовой плёнкой.

Инструменты

Нужно составить следующий список, согласно которому нужно приготовить следующие инструменты:

1. Лазерный уровень.
2. Садовый бур.
3. Совковые и штыковые лопаты.
4. Шнур и реперы (деревянные колышки или отрезки арматуры).
5. Тачка.
6. Пила, ножовка, молоток, мастерки, степлер.
7. Растворомешалка.

Конструкция фундамента на винтовых сваях

Чтобы самостоятельно сделать винтовой фундамент, необходимо понимать его технологические характеристики, нюансы возведения и технологию строительства.

Винтовой фундамент является, по сути, винтовыми сваями. Они применяются для возведения деревянных срубов, каркасных домов и являются наиболее простым конструктивным решением среди вариантов фундаментов. Для строения винтовые сваи выполняют несущую, стабилизирующую и укрепляющую функции. Это наиболее простой для монтажа вид основания, по сравнению с широко применяющимися при возведении архитектурных сооружений из леса ленточным и монолитным фундаментами.

В отличие от монолитных фундаментов, винтовые сваи представляют собой трубы нужного диаметра, которые вкручиваются в почву и принимают на себя нагрузку, производимую сооружением. Через каждую трубу пропущен металлический прут, который приводит всю конструкцию в движение, а в почву такая конструкция врезается специальными лопастями, которые не просто прорезают отверстие для сваи, но и выполняют опорную и регулирующую нагрузку функции. Лопасти сваи – не единственный элемент, позволяющий сваям крепко удерживать здание. При монтаже винтового фундамента трубы свай можно дополнительно укрепить арматурой. Технологически, сваи удерживаются и при помощи бетона.

Фундамент данного типа идеален для нестабильных почв с преобладанием песка и с сезонным изменением уровня грунтовых вод. Сваи отлично фиксируют строение и позволяют ему не «поплыть». Также такой фундамент защищает строение от проникновения влаги. Данный вид фундамента хорош для мягких почв – глиняных или песчаных. Мягкость почвы нужна, чтобы труба с лопастями плавно вошла и не получила повреждения от твердых элементов. Еще одна причина сделать винтовой фундамент в местности с мягкой почвой – такие почвы обладают определенной подвижностью, а конструктивные особенности винтового фундамента позволяют крепко зафиксировать сваи и, одновременно дать пространство для маневров в случае сдвигов почв.

Не рекомендуется использовать винтовой фундамент в твердых почвах. Он нецелесообразен и смонтировать винтовые сваи по технологии невозможно ввиду слишком твердой породы.

Стандартная винтовая свая имеет следующие характеристики:
— диаметр трубы – 100 – 300 мм;
— диаметр лопасти – 200 – 550 мм;
— длина трубы – 1500 – 9000 мм;
— толщина проката – 8 – 12 мм;
— толщина лопасти сваи – 3 – 10 мм;
— вертикальная нагрузка одной сваи – 1 – 30 тонн.

Технологически, один конец винтовой сваи имеет специальную шляпку для крепления ростверка (несущая сторона), а другая – лопасти для углубления в почву. Ввиду того, что такой вид фундамента используется для строительства деревянных конструкций, используем для первого венца бревна или брус. Совпадение материалов позволит максимально прочно зафиксировать сооружение на сваях.

Необходимый инструментарий

Использование специализированной техники значительно сократит временные затраты Набор инструмента и приспособления играют серьезную роль в ходе выполнения любой строительной операции. Перед выполнением всех работ следует подготовить следующие инструмент и расходные материалы:

• совковая и штыковая лопаты;
• магнитный и гидравлический уровни (первый необходим для выставления на сваю в процессе ввинчивания, а второй для контроля над вертикалями);
• строительная рулетка;
• вехи или прутья арматуры;
• молоток;
• кувалда;
• ручной бур и воротный механизм;
• веревка или проволока;
• болгарка.

Важно учитывать, что использование электрического инструмента существенно упрощает и ускоряет процедуру строительства. Однако в случае отсутствия названного инструмента можно заменить его ручными приспособлениями, аналогичными по функционалу

Преимущества винтовых свай

В отношении веса каркасных домов железобетонные винтовые сваи обладают избыточной несущей способностью, поэтому нецелесообразно переплачивать за дорогие конструктивные элементы и аренду оборудования для их вкручивания. Металлические винтовые сваи намного проще в монтаже и способны удерживать вес каркасного сооружения.

Положительные характеристики винтовых свай, которые обуславливают их широкое применение для строительства каркасных домов:

1. Дешевизна.
2. Простой монтаж.
3. Быстрое возведение.
4. Разнообразие моделей.
5. Достаточная несущая способность.
6. Ремонтопригодность.
7. Возможность строительства на склонах.

Какие выбрать?

В зависимости от геологических условий и особенностей проектной конструкции выбирают модель винтовых свай. Определяющие характеристики опорных элементов:

• ширина лопасти;
• диаметр столба;
• длина трубы;
• тип наконечника;
• толщина металла.

Для каркасных домов с несущей нагрузкой 5–9 т используют винтовые сваи диаметром 108 мм и толщиной трубы 4-5 мм. Вес построек в несколько этажей может достигать 14 т, тогда выбирают стержни с размером сечения – 133 мм. В большинстве случаев подходят сваи со стандартным размером лопастей – 250–300 мм.

Как рассчитать?

На какую глубину закручивать винтовые сваи? Минимальная глубина закладывания свай рассчитывается исходя из уровня промерзания почвы. При этом наконечник опоры должен упираться в твердый несущий пласт. Для этого на этапе геологических исследований анализируют состав почвы и высоту слоев.

Например, в преобладающей части московского региона глубина промерзания грунта равна 1,5 м, тогда как в северных – этот показатель составляет 2,4 м. Это значение принимается за глубину фундамента.

Высота свай рассчитывается исходя из таких показателей, как:

• высота снежного покрова зимой;
• температурный режим в помещении;
• уровень подземных источников;
• вероятность подтопления;
• тип рельефа на участке.

Минимальна высота свай – 20 см, но на практике этот показатель редко опускают ниже 30 см. уровень цоколя подбирают индивидуально в зависимости от исходных условий.

Определяясь с моделью силового элемента, выбирают сваи с запасом по длине минимум в 0,5 м, чтобы было удобно выровнять высоту фундамента по горизонтали. Чаще всего для строительства каркасных домов используют стандартный типоразмер опор – 108х300х2500 мм.

Как рассчитать расстояние между сваями? Шаг между ближайшими силовыми элементами рассчитывают, основываясь на потребности в опорах. Сваи обязательно устанавливают в местах, где сооружение оказывает максимальную нагрузку на почву: под углами и точками пересечения несущих стен.

Если расстояние между столбами превышает 3 м, то посередине устанавливают промежуточные опоры. Рекомендованный шаг для винтовых свай – 1,5–2,5 м.

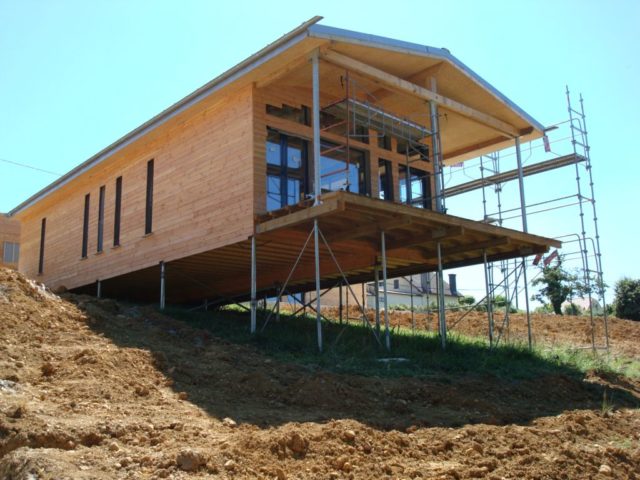

Постройка дома на винтовых сваях – особенности конструкции

Профиль может быть следующим:

• стандартным, в виде одного полного витка, приваренного в трубе. Является частью основ легких строений;
• усиленным, состоящим из двух прерывистых витков, сваренных с трубой. Способен воспринимать повышенные нагрузки;
• узколопастным, выполненным в виде литой насадки конической формы. Применяется для каменистых грунтов;
• цилиндрическим в виде сплошной спирали постоянного диаметра. Предназначен для работы в условиях вечной мерзлоты.

Перед строительством дома на винтовых сваях нужно определиться с выбором вида опор

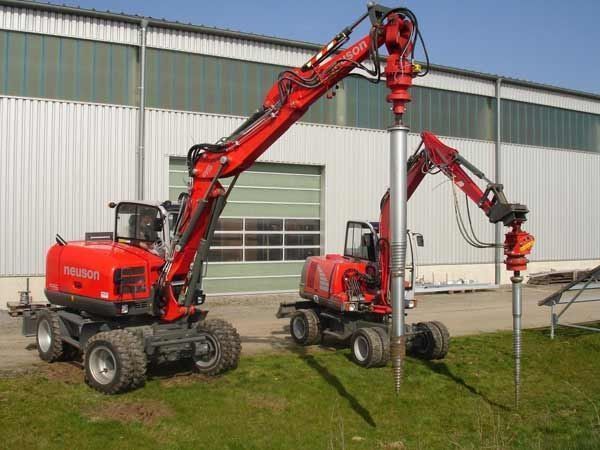

Особенностью винтового фундамента является метод погружения. Сваи не забиваются в почву последовательными ударами, а завинчиваются путем приложения крутящего момента. В процессе вращения трубы ее конусообразный наконечник постепенно продвигается вглубь грунта. Надежному креплению способствует уплотнение породы в процессе завинчивания.

Подбирая сваи для дома, необходимо учесть следующие моменты:

• марку стали, применяемую для их изготовления;
• толщину витка в рабочей части;
• размер стенки трубы, определяющий ее долговечность;
• качество сварных швов в зоне крепления насадки;
• форму рабочих лопастей и общую длину опорного элемента.

Для изготовления ростверка выбирают один из следующих материалов:

• стальные швеллеры или двутавры;
• деревянные брусья;
• бетонные блоки.

Такой фундамент надежен. Ведь нагрузка от здания передается ростверку, жестко связывающему колонны. Быстро возведенный фундамент позволяет за ограниченное время осуществить строительство дома.

Свайный фундамент включает в себя группу свай, объединенных между собой ростверком

Советы по выбору фундамента

Как правило, рассматривая плюсы и минусы того или иного типа фундамента, мы хотим узнать, стоит ли его использовать для своего будущего строения, будь то дом, гараж или какая другая постройка.Так вот Вам несколько советов, которые помогут сделать выбор в пользу свайно-винтового фундамента, а может быть и переубедить Вас его использовать:1. В случае, когда на строительном участке грунт оставляет желать лучшего, а твердые породы расположены очень глубоко(6-8м), затраты на свайно-винтовой фундамент значительно увеличатся, потому что придется наращивать сваи. В этом случае попробуйте рассчитать другой тип фундамента, например, плитный с ребрами жесткости. Возможно, что он будет дешевле.2. Винтовые сваи лучше покупать у проверенных производителей, помните — значительно сэкономив на сваях, Вы можете, так же значительно, потерять на качестве, что будет более плачевно.3. При выборе размера и типа винтовых свай, стоит учесть, что нагрузка, которую они выдерживают, зависит не только от самих свай, но также напрямую от типа грунта, в котором будет расположено их основание.4

Хоть металл влагу из грунта впитывать не может, но она все же очень пагубно на него действует, поэтому при выборе винтовых свай, обращайте особое внимание на качество антикоррозийного покрытия.5. Частично изучить грунт, в который будет закладываться фундамент, можно попробовать самостоятельно, выкопав яму глубиной около 2 метров

Только не копайте в месте установки свай, потому что после того, как яма будет закопана, грунт в том месте будет насыпной, а закладывать основание сваи в насыпном грунте грозит значительными проблемами.6. При изучении основных достоинств и недостатков  такого типа как свайно-винтовой фундамент, нельзя судить и делать выбор по одному или нескольким критериям, необходимо досконально изучить все стороны данного вида и сравнить их с другими фундаментами, подходящими для Вашего строения.

Обустройство слива

При строительстве бани необходимо уделить особое внимание обустройству сливной системы. Неэффективный отвод влаги может спровоцировать преждевременное гниение деревянного пола, приведет к появлению плесени и неприятных запахов

Траншеи для трубопроводов нужно выкапывать еще до того, как сруб будет установлен на ростверк. Их необходимо подвести к зданию в тех точках, где будут располагаться трапы в моечном помещении, а также раковины и унитазы (если в бане будет обустраиваться отдельный санузел).

Траншеи должны иметь небольшой уклон, чтобы трубы располагались под углом и обеспечивали отвод влаги самотеком.

Как обустроить слив в бане на винтовых сваях, подскажет видео:

Типы наконечников

Наконечники бывают сварные и литые. Второй вариант отличается большей надежностью, так как не деформируется под воздействием почвы. Их используют для плотных и твердых грунтов, а также в местах вечной мерзлоты. Даже если на пути у сваи встретится камень, то наконечник не сломается.

Сварные варианты используются для слабых почв. Их прочность может определять марка и толщина металла. Многие интересуются, сколько стоит винтовой фундамент с использованием литых и сварных наконечников. Цены отличаются. В стоимости выигрывают сварные конструкции, они дешевле. Зато литые наконечники качественней.

Виды металлического каркаса

Армирование может быть нескольких видов:

• Плоским, сделанным из нескольких слоев металлических прутьев, соединенных между собой поперечными перемычками с помощью проволоки или сварки. Используются в качестве основы для закладки буронабивных опор и повышения прочности железобетонных опор небольшого диаметра.
• Объемным в виде круга или квадрата, изготавливаются с помощью автоматизированных сварочных линий. Требуют выполнения точных расчетов перед монтажом. Применяются для конструкций, несущих на себе значительную нагрузку от домостроения.

Согласно ГОСТа 10992, армирование свай может быть продольным и поперечно-продольным.

Продольным способом армируют конструкции, устанавливаемые в устойчивом грунте средней плотности: супеси, глина, суглинки. В сейсмически активных районах такое армирование не применяют из-за плохого сопротивления на изгиб и растяжение.

Армированный продольный каркас состоит из рифленых металлических стержней, соединенных между собой с помощью перемычек. В продольном ряду должно быть от 4 до 8 рядов прутьев, сечением от 12 до 15 мм.

В процессе погружения верхняя и нижняя части сваи испытывают максимальную нагрузку. Чтобы конструкция не деформировалась, ее усиливают сверху стальными сетками, установленными на расстоянии 50 мм друг от друга. Таких сеток монтируют 4-5 штук. Нижнюю часть укрепляют стальной обоймой, изготовленной в форме конуса. Ее приваривают к выступающим прутьям арматуры, подогнутым вовнутрь.

Каркас округлой формы.

Продольно-поперечный способ более надежный. Из-за большого расхода металла, стоят такие опоры значительно дороже. Но они способны выдерживать повышенные нагрузки. Изготавливают каркас из металлических прутьев диаметром от 11 до 15 мм, класса А1 или А2. Поперечные перемычки, соединяющие продольные ряды, изготавливают из металла, сечением от 8 до 12 мм.

При армировании круглых опор иногда применяют стальную сетку, собранную в цилиндр.

Расстояние между поперечными перемычками выбирают в зависимости от плотности грунта. В центральной части шаг составляет 200-300 мм. Если опора более 12 м расстояние между перемычками должно быть не более 200 мм.

Влияние габаритов на стоимость

Выбор типа и параметров свай обусловлен не только их практичностью в исходных условиях, но и экономической целесообразностью. Поскольку несущая способность силовых элементов зависит от габаритов, то полезно оценить, насколько меняется стоимость для различных моделей опор.

Зависимость цены винтовых опор от габаритов отражена в таблице:

Длина стержня, м	Диаметр трубы, мм	Размер лопасти, мм	Цена, руб.
1,5	57	200	850
2,0	76	250	1150
2,0	89	250	1290
2,5	89	250	1400
1,5	108	300	1200
2,0	108	300	1450
2,5	108	300	1550

Сравнить, как изменяется стоимость забивной опоры в зависимости от размеров, можно по данным из таблицы:

Длина ствола, м	Тип сечения, мм	Стоимость, руб.
3	150х150	1350
4	150х150	1750
3	200х200	1800
4	200х200	2300

От размеров буронабивных опор зависит потребность в бетоне, цена на который определяется исходя и его прочностных характеристик. Стоимость такого фундамента обходится в среднем от одной тысячи рублей за погонный метр.

К факторам, увеличивающим стоимость, относят:

• расход и класс арматуры,
• гидроизоляционные материалы,
• песок,
• щебень и т.д.

Как видно из представленных данных, цена силовых элементов прямо пропорциональна их параметрам.

Чем больше размеры, чем выше несущая способность такого основания. К факторам ценообразования также следует относить качество использованного материала.

Расчет и проектирование свайно-винтового фундамента

Что необходимо сделать прежде, чем приступать к проектированию?

1. Определить тип почвы и ее особенности. От этого будет зависеть выбор свай, их технические характеристики и качество будущего фундамента.
2. Определить уровень промерзания почвы. От этого зависит глубина завинчивания и, следовательно, длина свайных столбов.
3. Определить уровень грунтовых вод и его колебания в зависимости от поры года.
4. Определить несущую способность свайных столбов и вес будущего здания с учетом выпадающих осадков (снега на крыше в зимний период), и прочих нагрузок – мебели, жильцов, количества этажей и пр.

Исходя из всего вышеперечисленного, рассчитывается количество свай, их параметры, виды и характеристики. Затем определяется место расположения свай исходя из планировки дома, глубина вкручивания и места для размещения опор.

Технология монтажа

Этап 1. Закручивание свайных столбов.

Проводится вручную или с применением спецтехники. Для монтажа вручную используют специальный рычаг, с помощью которого несколько человек ввинчивают столбы в землю. В некоторых случаях на месте установки делается неглубокая лунка, около 15 см глубиной, но это делать не рекомендуется, так как свая, которая устанавливается в неподготовленный таким образом грунт, гораздо надежнее и крепче зафиксирована.

Этап 2. Выравнивание и подрезка.

После того, как все столбы установлены, их необходимо подрезать, чтобы выровнять. Для проверки уровня пользуются нивелиром.

Этап 3. Бетонирование.

Внутреннее пространство сваи заполняют цементным раствором. Если планируется делать бетонированный ростверк, то сваи предварительно армируются.

Этап 4. Монтаж ростверка.

После бетонирования сваи скрепляются металлическим или деревянным брусом. В случае устройства ленточного ростверка, предварительно устанавливается опалубка и проводится армирование.

Производство работ

Армирование ростверка свайного фундамента выполняют сразу после сооружения опалубки. Обязательным элементом последней должны быть поперечные перемычки в верхней части, к которым, в конечном итоге, будет подвешиваться арматурный каркас.

Работы по монтажу армирования в будущем ростверке можно разбить на несколько операций.

Устройство нижнего пояса арматурного каркаса

На дне опалубки поверх гидроизоляции укладывают специальные пластиковые бобышки, на которых затем будет располагаться нижний пояс арматурного каркаса.

Если бобышек в наличии нет, их можно заменить фрагментами кирпича или деревянными брусками высотой 40 – 50 мм:

• высота всех подкладок должна быть одинаковой, чтобы стержни арматуры заняли строго горизонтальное положение;
• шаг между бобышками или элементами, используемыми в качестве альтернативы, зависит от диаметра рабочей арматуры: он должен быть таким, чтобы стержни не прогибались;
• на бобышки с равным шагом необходимо уложить рабочую арматуру нижнего пояса. Расстояние от крайних стержней до боковых поверхностей опалубки должно составлять 30 – 40 мм.

При сооружении каркаса исполнитель должен руководствоваться требованиями документов, описывающих армирование ростверка свайного фундамента: чертеж конструкции со всеми необходимыми указаниями приводится в проекте постройки.

Если лента ростверка имеет значительную длину, каждую нитку рабочего пояса набирают из нескольких арматурных стержней, соединяемых с нахлестом в 1 м.

К нижнему поясу крепят стержни поперечной арматуры или хомуты, совмещающие в себе поперечную и вертикальную арматуру.

Устройство верхнего пояса

Рабочая арматура верхнего пояса подвешивается на перемычках опалубки, о которых было упомянуто в начале раздела. Длина подвесов должна быть такой, чтобы после заливки ростверка над арматурой образовался защитный слой бетона толщиной от 30 до 40 мм.

Стержни верхнего пояса связываются с поперечной и вертикальной арматурой либо с хомутами, если таковые используются.

Затем оба рабочих пояса следует привязать к арматуре, выступающей из свай. Арматурный каркас можно считать готовым.

Достоинства и недостатки винтового фундамента

В сравнении со всеми известными технологиями, винтовой фундамент является самым экономичным основанием для любых наземных конструкций. Достоинствами СВФ являются:

• строительство в сложных условиях – холмистая, болотистая местность, прибрежная зона, плотная застройка, наличие на участке деревьев, прохождение сторонних коммуникаций;
• минимальный бюджет – практически полное отсутствие бетонных, земляных работ, опалубки, ожидания набора прочности бетонными конструкциями, аренды спецтехники;
• вариабельность технологий строительства – винтовой фундамент пригоден для срубов, кирпичных, панельных построек, щитовых, фахверковых каркасных зданий, контуров заземления дома, заборов, МАФ;
• максимальная этажность – допускаются разрешенные в индивидуальном строительстве трехэтажные здания с мансардой;
• высокий ресурс – при нормальной антикоррозионной обработке срок службы винтовых свай составляет 75 – 100 лет.

Единственным недостатком СВС является непригодность для проектов с цокольным/подвальным этажом. Ручной монтаж винтовых свай, не только допустим, но и рекомендован специалистами. При погружении этих конструкций спецтехникой сложнее контролировать усилие затяжки при достижении несущих пластов.

Заключение

Основными конструктивными элементами сваи являются столб, лопасть и наконечник. Понимая технологию и имея нужные чертежи, можно своими руками заняться изготовлением винтовых опор.

Для заготовок используют трубы и листовую сталь толщиной от 4 мм. В работе мастеру понадобятся навыки работы с болгаркой и сварочным аппаратом. Чтобы защитить металл от коррозии, изделие покрывают гидрофобным составом.

При малейших сомнениях в правильности расчетов несущей способности свай в соответствии с геологическими условиями участка, эксперты не советуют использовать самодельные опоры для монтажа фундамента. Любые ошибки в изготовлении могут привести преждевременному разрушению и неустойчивости всей конструкции.
