Арматура класса а400: характеристики, применение

Какой длины выпускается

Снижение трудозатрат и финансовых вложений на покупку материала для создание армирующего каркаса является ключевой задачей при проведении строительных работ, поэтому нужно правильно подбирать геометрию арматуры. Согласно ГОСТ 5781-82 выпускаются следующие их виды по длине:

• мерная 6-12 м;
• мерная с частью немерных (длиной от 2 м, количество до 15% от общей массы);
• немерная с количеством прутков 3-6 м до 7% от общего объёма.

ГОСТ Р 52544-2006 определяет следующие стандарты:

• мерной от 6 до 12 м;
• немерной от 6 до 12 м с наличием коротких прутков от 3 до 6 м в количестве не более 7% и погрешностью до 1 см в большую сторону.

Таблица количества метров стальной арматуры 10 диаметра в 1 тонне.

Нормативный документ	Общая длина прутков, м
ГОСТ 5781-82	1620,75
ГОСТ Р 5244-2006	1623,38

Марки арматуры для ленточного фундамента

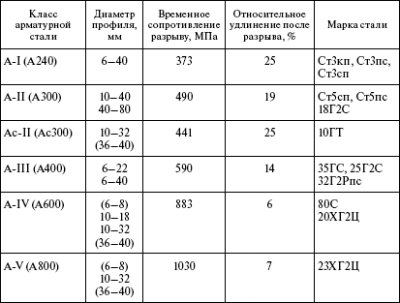

Стальная арматура на рынке представлена несколькими разновидностями, и разделяется она на строительную и промышленную. В первую категорию входят несколько классов материала, которые маркируются буквой «А» и числовым обозначением. Сегодня строители пользуются двумя видами обозначения: старой и новой:

• А1 – это старая маркировка, соответствующая новому обозначению А240;
• соответственно А2 – это А300;
• А3 – А400;
• А4 – А600;
• А5 – А800;
• А6 – А1000.

Марки арматуры и их характеристики Сразу оговоримся, что в сооружении фундаментов две последние позиции не применяются. Они обладают высокими техническими характеристиками, но очень дороги, что формирует высокую себестоимость конструкции. Для продольных стержней применяют арматуру класса А3 или А4. Обе марки практически схожи, последняя обладает более высокой прочностью, соответственно и большей ценой.

Арматуру класса А1 отличить от других несложно, потому что это гладкие прутки. Их не используют в продольной укладке каркаса, потому что стержни обладаю практически нулевым сцеплением с бетонным раствором. Их применяют для крепления арматурных решеток между собой. Класс А2 – это рифленая арматура, которую можно использовать в малоэтажном строительстве, чаще гражданском коттеджном. Материал этой марки диаметром меньше 8 мм выходит из производства в бухтах, больше 8 мм в стержнях.

По способу производства арматура делится на горячекатаную и холоднодеформированную. Для фундаментов лучше использовать первую, потому что у нее более высокие прочностные характеристики. Отличаются оба вида друг от друга ем, что горячекатаная изготавливается в процессе заливки расплавленного металла, холоднодеформированная – это стальной готовый стержень, который пропускается через валки с нанесенными на их поверхности рисунки. Последние и формируют рельеф арматуры.

Необходимо отметить, что в армирующем каркасе арматурные стержни соединяются между собой вязальной проволокой. Сварку для этих целей не используют, потому что высокие температуры, сопровождающие сварочный процесс, изменяют свойства стали, из которой арматура изготавливается. Эти свойства ухудшаются. Но это не единственная причина.

В процессе заливки бетонного раствора армокаркас подвергается нагрузкам, особенно это касается мест стыков. Вязальная проволока дает возможность смещаться стержням относительно друг друга на незначительное расстояние, что является сдерживающим фактором этих самых нагрузок.

Соединение армокаркаса вязальной проволокой

Что касается сварки, то сегодня производители предлагают арматуру, которую можно варить электросваркой без изменения характеристик металла. Такой материал в маркировке дополняется буквой «С». К примеру, А400С.

Требования нормативных документов к арматурным соединениям

При соединении прутков вязальным методом важно учитывать ряд факторов:

• взаимное расположение арматуры в пространственном каркасе;
• особенности размещения участков с нахлестом относительно друг друга;
• длину участка перехлеста, определяемую сечением стержня и маркой бетона.

На длину стыка влияет не только диаметр поперечного сечения, но и следующие моменты:

• величина действующей нагрузки;
• марка применяемой бетонной смеси;
• класс используемой стальной арматуры;
• размещение стыковых узлов в пространственном каркасе;
• назначение и область применения железобетонной продукции.

Следует обратить внимание, что величина нахлеста уменьшается при возрастании марки применяемого бетона. В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

В тех случаях, когда используется вязальная проволока, дистанция между стержнями нередко принимается равной нулю, так как в данной ситуации она зависит исключительно от высоты профильных выступов

Рассмотрим изменение величины нахлеста, воспринимающего сжимающие нагрузки, для арматуры класса А400 с диаметром 25 мм:

• для бетона марки М250 стержни фиксируются с максимальным перехлестом, равным 890 мм;
• бетонирование арматурной решетки раствором марки М350 позволяет уменьшить нахлест до 765 мм;
• при возрастании марки применяемого бетона до М400 нахлест прутков уменьшается до 695 мм;
• заливка арматурного каркаса бетонным раствором М450 позволяет уменьшить перехлест до 615 мм.

Для усилений растянутой зоны арматурного каркаса перехлест для указанной арматуры увеличен и составляет:

• 1185 мм для бетона М200;
• 1015 мм для бетона М350;
• 930 мм для бетона М400;
• 820 мм для бетона М450.

• равномерно распределять соединения по всему арматурному каркасу;
• выдерживать минимальное расстояние между стыками не менее 610 мм;
• учитывать марку бетонного раствора и сечение арматурных стержней.

Соблюдение требований строительных норм гарантирует прочность и надёжность бетонных конструкций, усиленных арматурным каркасом. Детально изучив рекомендации СНиП, несложно самостоятельно подобрать требуемую величину перехлеста арматуры с учетом конструктивных особенностей железобетонного изделия. Рекомендации профессиональных строителей позволят не допустить ошибок.

При армировании бетона один из наиболее распространенных способов вязки арматуры — нахлест. Величина припусков определяется множеством факторов (места соединений, характер нагрузок, которые будет воспринимать конструкция, марка используемого бетона), но в большинстве случаев основополагающим является тип проволоки.

Особенности армирования различных типов фундаментов

В зависимости от расчетной нагрузки, рельефа и геологических особенностей местности, где будут производиться строительные работы, обустраиваются различные типы фундаментов. Наиболее распространенными являются следующие бетонные основания:

• ленточного типа;
• в виде монолитной плиты;
• на опорных сваях.

Фундамент ленточного типа применяется при возведении домов с подвалами, он хорошо выдерживает вес зданий, изготовленных из бетона и кирпича.

Основная нагрузка на фундамент этого типа оказывается в продольном направлении, поэтому по горизонтали выполняются два пояса армирования.

На вертикально расположенные прутья не оказывается серьезной нагрузки, поэтому они выполняют связующую и поддерживающую роль в решетке каркаса.

Плитный фундамент представляет собой сплошную бетонную плиту, расположенную под построенным зданием. Он обустраивается на неустойчивых почвах и может применяться при многоэтажном строительстве. Армирование такого основания выполняется в виде сетки.

Фундамент на опорных сваях применяется при строительстве каркасно-щитовых домов и одноэтажных, мало нагруженных объектов. Стоимость его обустройства меньше, чем у других типов фундаментов. Свайные опоры заглубляются в землю бурением. Здесь основная нагрузка приходится на вертикально расположенные армирующие прутья.

Лучшая арматура для ленточного фундамента

Для основания в виде бетонной ленты используются арматурные стержни класса А 300, А 400, А 800, А 1000. Класс арматуры определяется набором характеристик и технологии изготовления материала. Профиль поверхности этих прутьев представляет собой рифленую косичку. Благодаря этому, изделия прочно сцепляются с бетонным основанием. Они используются для выполнения продольной обвязки, при которой стержни укладываются вдоль направления бетонной ленты.

Создаются не менее двух горизонтально расположенных уровней армирования, на которые приходится основная нагрузка строительной конструкции. Чем выше масса возводимого здания, тем больше должно быть сечение арматуры.

Наименьший диаметр силовых прутьев составляет 10 мм.

Вертикально и поперечно расположенные стержни, которые не подвергаются большим нагрузкам, могут быть гладкими. В этом случае может быть использована марка арматуры более низкого класса. Вертикальные монтажные прутья имеют диаметр от 4 до 8 мм.

Арматурная решетка должна полностью находиться в массе бетонного основания, расстояние до его краев составляет не менее 5 см. Увеличивать это расстояние не нужно, так как при этом уменьшится общее поперечное сечение арматурной решетки и ее несущая способность. При этом решетка играет роль металлической балки, усиливающей противостояние бетонной ленты нагрузкам на изгиб.

Арматура в бетонной плите основания

Обустройство фундамента в виде сплошной бетонной плиты требует большого расхода строительных материалов, в том числе арматуры. Плитный фундамент способен выдерживать большие нагрузки, для него используется ребристая арматура диаметром от 10 до 16 мм. Прутья укладываются в горизонтальной плоскости, образуя решетку с ячейкой 200*200 мм.

При толщине плиты меньше 15 сантиметров применяется один пояс, если бетонное основание толще, выполняется не менее двух слоев армирования. Расходы на покупку арматуры для такого вида фундамента составляют около 20% от стоимости работ по его обустройству. Возведение плитного фундамента требует больших материальных затрат, но зато он очень надежен и обладает длительным сроком службы.

Армирование свайного фундамента

Свайный фундамент представляет собой заглубленные в землю опоры, заливаемые бетоном. В вертикальном направлении сваи армируются ребристыми прутьями, имеющими в диаметре десять миллиметров.

Горизонтально расположенные гладкие прутья диаметром 4 мм не испытывают нагрузки и используются как вязальный материал для образования единого каркаса. В зависимости от поперечного сечения сваи, применяется от двух до четырех вертикально расположенных прутьев, длина которых должна соответствовать длине столба, несколько превышая его.

Надеемся, что изложенная информация поможет Вам правильно определиться с выбором каркаса для фундамента. Далее следует видеоролик с полезной информацией о выборе арматуры.

Loading…

Поделитесь с друьями!

Расчет веса

Расчет выполняется в погонных метрах – специальных величинах, используемых обычно в строительных работах. В таблице также указанна масса одного погонного метра. При этом продается арматура по массе, а не по длине. Задача у строителя довольно простая: узнать, сколько метров потребуется для всех конструкций, а затем перевести их в единицы массы. Ниже указана подробная и простая таблица, которая поможет узнать вес одного погонного метра.

Расчет веса

В этой таблице необходимо найти нужный диаметр (D), в данном случае это 12 мм. Во второй графе указан D – эти данные не особо нужны, да и перевести 12 мм довольно просто (необходимо поделить 12 мм на 100, в итоге получится 0,12 м)

Третья графа таблицы является наиболее важной – здесь указана масса м на кг. Метр металлопроката 12 миллиметров вести 0,888 килограмм

Также для примера можно взять прутья 10 мм, вес которых составляет 0,617 кг. Последняя графа показывает, сколько в одной тонне метров.

Калькулятор

Длина стержневой арматуры — все возможные варианты, регламентируемые гостами

На рынке чаще встречаются длины 12 м. Но можно заказать более протяженные стержни длиной 26 м. Длина арматуры варьируется в разных диапазонах относительно установленного ГОСТа.

ГОСТ 5781

Номинальная величина составляет 6-12 мм. Нормы допускают отклонения, связанные с поставкой изделий партиями. Известно 3 типа:

• Стержни во всей партии имеют мерную длину;
• В мерной партии присутствуют немерные отрезки;
• Партия с немерной длиной.

Если партия мерная, то длина стержневой арматуры равна определенной цифре, которая входит в отрезок 6-12 мм. Заказчик или завод-изготовитель сам выбирает нужную длину.

В таком виде арматура поставляется заказчику

В присутствии немерных отрезков (2 вариант) их протяженность составляет не менее 2 м. Содержание общего числа немерных отрезков не превышает 15% от массы всей партии.

Немерные партии характеризуются наличием арматуры с длиной 3-6 м. Процентное содержание стержней не более 7%.

Стандарт не исключает случаи поставки прутков с длиной 5-25 м, когда заказчик и поставщик предварительно согласуют размеры изделий. ГОСТ предусматривает максимальные отклонения размера при порезке прутьев:

• Прутья до 6 м – отклонение с обычной точностью +50 мм, а при повышенной точности +25 мм;
• Прутья более 6 м – протяженность стержней при обычной точности отклоняется от нормы на70 мм, а при повышенной точности на 35 мм в большую сторону.

Повышенная точность соблюдается в ситуации, когда заказчик потребует изготовить нужную длину.

ГОСТ 10884

Стандарт регламентирует производство прутков с диаметром не менее 10 мм. Длина стержневой арматуры колеблется в пределах 5,3-13,5 м. Нормы предусматривают выпуск продукции с длиной до 26 м, когда условия поставки согласованы с потребителем.

Свариваемая арматура, относящаяся к классу «С», производится и в других вариантах протяженности. Партии могут сдержать отрезки других длин в соответствии с правилами:

• Немерные прутки в мерных поставках производятся длиной более 2 м и в количестве 15% от общей массы партии;
• Немерные партии, в которых прутки отвечают длине 6-12 м, но возможно наличие отрезков 3-6 м в процентном содержании не больше 7% от общего веса партии.

Для ГОСТа характерны отклонения от стандартных значений с обычной и повышенной точностью. Погрешности соответствуют величинам из ГОСТа 5781 (описано выше).

ГОСТ 52544-2006

Длина арматуры этого стандарта может разниться в пределах 6-12 м. Выпускаемые партии делятся на 2 типа:

• Мерные – стандартные прутки длиной 6-12 м, протяженность которых согласовывается с заказчиком;
• Немерные – длина стержней выбирается производителем в диапазоне 6-12 м, допускается наличие укороченных прутков 3-6 м в количестве не более 7% от всей массы партии.

Погрешность отклонения от стандартных размеров не может быть больше 100 мм в большую сторону.

ГОСТ 31938

Длина арматуры полимерного типа изменяется от 0,5 до 12 м. Это стандартный размер для мерных партий. Утвержден размерный шаг 0,5 м, применяемый при изготовке прутьев другой длины. Стандарт не исключает другие вариации, протяженность которых больше установленной величины.

Допустимые отклонения для протяженности мерных прутков:

• 0,5-6 м – 25 мм в большую сторону;
• 6-12 м – на 35 мм больше;
• Больше 12 м – погрешность составляет +50 мм.

Так как пластиковый вид широко применяется при возведении крупных объектов в экстремальных условия, производители предлагают поставку в бухтах.

Виды стержневой арматуры и их особенности

Стержневая арматура делится на разновидности применительно к материалу, идущему на изготовление элементов. Существует стальная и композитная. Стальная арматура классифицируется на три категории исходя из технологии производства, цели применения и состава сплава:

• Горячекатаная – используется для обычных изделий, предварительно напряженных материалов и железобетонных конструкций (ГОСТ 5781-82);
• Термомеханическая – изготовленные стержни характеризуется высоким показателем прочности, и находят применение в железобетонных конструкциях (ГОСТ 10884-94);
• Свариваемые прутки – подходят для железобетонных конструкций и изделий (ГОСТ 52544-2006).

Композитный вид (ГОСТ 31938-2006) разделяется на два подвида:

• Пластиковая АКС — изготавливается из соединения стеклоровинг, получаемого путем полимеризации экпоксидной смолы
• Базальтопластиковая АКБ – при производстве применяются полимеры на основе базальта.

Базальтопластиковые материалы теряют популярность на рынке. Заказчики предпочитают выбирать полимерные пластиковые изделия из стекла.

Стальная арматура в отличие от стеклопластиковых элементов подвержена коррозии, что уменьшает срок ее эксплуатации. А также из-за большего веса потребители предпочитают отказываться от нее.

Факторами, влияющими на размер арматуры, являются:

• Стандартизированные нормы, утвержденные на государственном уровне;
• Желания заказчика;
• Решение завода-изготовителя;
• Общепринятые размеры других изделий, применяемых при строительстве.

Первостепенно стальная арматура или композитные материалы производятся с учетом государственных стандартов. Они в свою очередь допускают различные погрешности при формировании отдельных партий.

Механический способ соединения

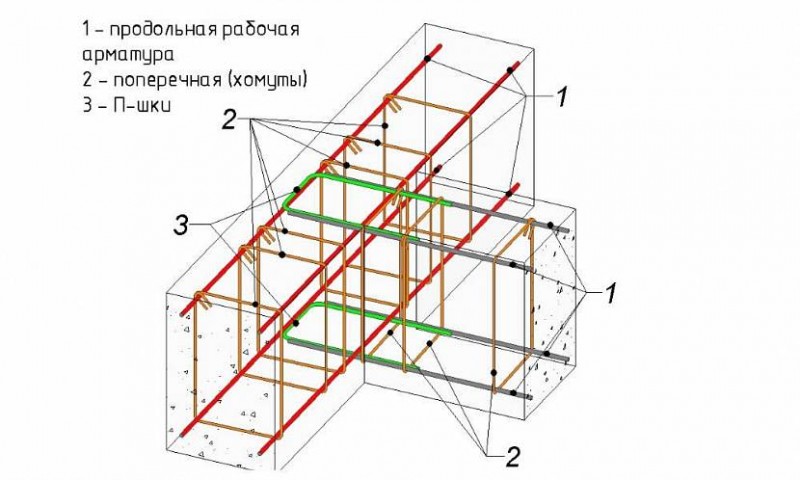

Схема армирования, где используются ребра жесткости. Под номером «1» указана армированная сетка, под номером «2» – вертикальные прутья. Если прутья будут стыковаться при помощи механического соединения, то обязательным требованием будет наличие гидравлического пресса. Что касается материалов, то для этого процесса нужны прутья, а также резьбовая и прессованная муфты.

Технология механического соединения является одной из самых простых, проходит монтаж следующим образом:

1. На стержень необходимо надеть муфту.
2. Далее происходит обжим при помощи пресса.
3. Для следующего стержня арматуры схема работы повторяется.

Как видите, процесс проходит достаточно быстро. В качестве альтернативы муфтам могут использоваться толстостенные трубы. Также применяются муфты с центральной перегородкой. Механическое соединение используется для прутьев разного диаметров, так как в работе участвует гидравлический пресс. Главный плюс этого способа для частного строительства заключается в том, что справить с монтажом можно своими руками. Вам не придется нанимать рабочих, так как прессом может работать даже начинающий строитель

Сколько весит метр арматуры и сколько метров арматуры в тонне: примеры расчетов

Навыки в вычислении диаметра стержней понадобятся также при расчетах веса арматуры. Такие знания необходимы при составлении проектов и строительных смет. Точное определение массы арматуры поможет сэкономить на покупке материалов

Важно отметить тот факт, что крупные производители реализуют арматуру ценой за 1 тонну, а не за метр. Однако стоимость продукции в таком случае обойдется в несколько раз дешевле

В качестве примера можно рассмотреть, как рассчитать массу необходимого материала для постройки железобетонного фундамента общей длиной 100 м. Диаметр арматуры – 10 мм. Необходимые данные ищем в таблице, они соответствуют 617 г. Это число умножаем на 100 и получаем 61 кг 700 г. Вес 1 метра арматуры можно рассчитать и другими способами (всего их три):

• по нормативной таблице;
• с использованием данных об удельном весе арматуры;
• с помощью калькулятора веса арматуры.

Благодаря точным расчетам необходимого веса арматуры можно сэкономить на покупке материала

Необходимое количество прутьев по нормативному весу вычисляют с использованием приведенной выше таблицы веса в соотношении с погонным метром. Это наиболее простой вариант расчета (если не считать онлайн-калькулятора).

Например, для стройки предполагается использовать 2300 м арматуры 14. Вес 1 метра прутьев составляет 1,21 кг. Производим расчеты: 2300*1,21=2783 кг. Таким образом, для выполнения данного объема работ потребуется 2 т 783 кг стальных прутьев. Аналогично вычисляется количество стержней в одной тонне соответствующего диаметра. Данные берутся из таблицы.

Сортамент арматуры: дополнительные варианты маркировки

Для определения более конкретных характеристик арматуры создана специальная дополнительная маркировочная система. Например, аббревиатура А5К обозначает, что это профили класса А5, а буква К свидетельствует о наличии дополнительной защиты от коррозии. Для этого материал обрабатывают спецсредствами, которые обеспечивают его долговечность.

Наличие буквы С в маркировке говорит о том, что арматуру можно сваривать. Необходимо учитывать, что не все изделия, относящиеся к разным классам, можно сваривать между собой, тем более при отсутствии метки С в обозначении.

Если в маркировке есть буква К, это значит, что у арматуры имеется дополнительная защита от коррозии.

Говоря о сортаменте арматуры, следует упомянуть о таком термине, как запорная (или трубопроводная) арматура. Такие виды профилей применяют в сантехнических работах. Соответственно, как отдельный подвид материала, данная арматура имеет свои классы и маркировку. При этом главный параметр выбора – герметичность. Этот критерий указывает на качество отработки узла в трубопроводе, без чего собрать его невозможно. Показатель герметичности указывают в характеристиках на упаковке материала.

На заметку! Соединять между собой арматурные стержни с разной маркировкой и при отсутствии в обозначении буквы С лучше с использованием специальных муфт и проволоки.

Основы расчета ленточного фундамента

Самый распространенный вид основания в индивидуальном строительстве — ленточный монолитный. Он несложен в возведении, достаточно прочен и обладает необходимой жесткостью. Его устраивают в виде мелкозаглубленной или заглубленной конструкции.

Важное значение для расчета арматуры для фундамента имеет глубина заложения, действующие нагрузки и ширина рабочего сечения основания. Ленточный фундаментИсточник eurohouse.ua

Ленточный фундаментИсточник eurohouse.ua

Определение глубины заложения

Отметку подошвы основания выбирают в зависимости от вида грунта:

• при глинистых, пылеватых и мелкопесчаных почвах фундамент опирают на непромерзающий слой ниже уровня грунтовых вод;
• при непучинистых и слабопучинистых грунтах отметка подошвы не должна быть ниже, чем 0,5 м от верха существующего уровня земли;
• при наличии подвала ленточное основание заглубляют на 0,5 м ниже пола, столбчатое — на 1,5 м.

Тип грунта, положение УГВ и присутствие слабых линз — плывунов — определяют бурением или выкопкой шурфов. Глубина промерзания почвы в каждом регионе указана в СНиП «Строительная климатология».

Сбор нагрузок

На этом этапе расчета суммируют все возможные нагрузки, действующие на фундамент:

• собственный вес;
• массу стен, плит перекрытия, крыши, кровли, полов и отделки;
• воздействие от людей, сантехнического оборудования, мебели, перегородок, находящихся внутри здания;
• нормативную снеговую нагрузку.

Вся информация содержится в таблицах СНиП 2.01.07-85* «Нагрузки и воздействия».

Суммарную величину распределяют на погонные метры в ленточных фундаментах, на количество опор — в свайных или столбчатых.

Ширина подошвы

Армирование ленточного фундаментаИсточник guru-remonta.ru

Ширина подошвы — величина, которая помогает рассчитать арматуру на фундамент ленточный. При кирпичных массивных стенах применяют Т-образные ленты, свесы которых за счет большей площади опирания уменьшают давление на грунты. Более легкие каркасные и пенобетонные строения возводят на основаниях с прямоугольным сечением.

При расчете размера подошвы учитывают предельное давление на грунт и нагрузку от строения на несущие участки фундаментных балок. В малоэтажном строительстве, как правило, используют конструкции шириной 20-40 см.

Коррозия

За поверхностью бетонной конструкции надо ухаживать, вовремя ликвидировать появляющиеся трещины.

Из-за способности железа реагировать с кислородом, изделия из стали по своей природе чувствительны к атмосфере. Взаимодействие между ней и кислородом воздуха вызывает процесс окисления, чаще называемый ржавчиной или коррозией.

Поверхностная ржавчина арматуры, которая находится внутри конструкции, не влияет на её свойства. Этому препятствует щелочная среда. Она может даже увеличить связь стержня с бетоном. Однако длительный процесс окисления поверхности (при доступе воздуха) может в конечном итоге привести к внутренней коррозии, что неизбежно ослабит стальной пруток.

Стойкость арматуры к коррозии определяется химическим составом стали, способом производства, обозначается литерой К. В этом случае арматура производится из нержавеющей стали. В частном строительстве использовать такие прутки нерационально.

Дело не только в стоимости. Повреждение поверхности металлическими стропами, трением об сталь кузова создаёт очаги коррозии.

Чёрный арматурный металл защищают горячим цинкованием или покрытием эпоксидными смолами.

Расчет количества арматуры

Производители поставляют арматуру длиной 11,7 м. Величина оправдана тратой самой детали при укладке внахлест. Полезная длина в данной ситуации составляет 10 м. Оставшаяся часть пойдет на связочные элементы с соседним хлыстом. Примерный объем заготовок для ленточного фундамента длиной 50 м равен 20 штукам.

Если требуется высчитать общее число стержней для всего периметра фундамента, то следует прибавить количество арматуры для соединений и перемычек (вертикальные, горизонтальные). Например, в сооружаемом здании с 4 стенами потребуется 16 м материала при укладке 4 прутьев на одну стену.

Применение арматуры при устройстве фундамента

Перемычки раскладываются на расстоянии 0,5 м. Параметры решетки армокаркаса зависят от размеров фундамента. Фундамент высотой 600 мм и шириной 350 мм подразумевает расстояние между прутами в решетке равное 500 мм и 250 мм соответственно. Так, при периметре фундамента 50 м получается 100 кольцеобразных поперечных соединений (50:0,5=100), имеющих периметр 1,5 м (0,5*2+0,25*2). Тогда общая протяженность стержня будет равна 150 м (100*1,5). С учетом отходов общий объем для перемычек составит 157,5 м.

После расчета объема арматуры необходимо прикинуть количество проволоки для вязания элементов в ленточном фундаменте. Потребитель может выбрать другой вариант вязки – пистолетом или сваркой.

Прочностные характеристики армирующих элементов позволяют строить монолитные фундамент, балки, арки и другие важные конструкции. Ассортимент изделий довольно широк, что обеспечивает качественный подбор для отдельных объектов. Зная параметры строящегося здания или конструкции, каждый может приобрести подходящую по размеру и свойствам арматуру.

Таблица арматуры. Санкт-Петербург

Таблица арматуры

Компания «Блок Металл» осуществляет распространение в Санкт-Петербурге и других населенных пунктов Северо-Западного региона различных типов арматуры.

Характеристики арматуры

Мы стремимся сделать все возможно для упрощения выбора изделий, предлагая вниманию клиентов таблицы, отражающие основные свойства арматуры.

Прежде всего, стоит обратить внимание на значения, влияющие на качество сцепления изделий с бетоном, представленные ниже:

Номинальный диаметр, мм	Площадь поперечного сечения, см2	Масса1 м
теоретическая, кг	допускаемое отклонение, проц.
6	0,283	0,222	+10
7	0,385	0,302	-9
8	0,503	0,395
10	0,785	0,617	+5,5
12	1,131	0,888	-7
14	1,54	1,21	+4
16	2,01	1,58	-6
18	2,64	2	+3,5
20	3,14	2,47	-5,5
22	3,80	2,98	+3
25	4,91	3,85	-5
28	6,16	4,83	+3
32	8,04	6,31	-5
36	10,18	7,99
40	12,58	9,87
45	15,90	12,48
50	19,63	15,41	+2
55	23,76	18,65	-4
60	28,27	22,19
70	38,48	30,21
80	50,27	39,46

Арматурная проволока

Номинальный диаметр, мм	Расчетная площадь поперечного сечения,мм2	Теоретическая масса I м, кг, классов	Номинальный диаметр, мм	Расчетная площадь поперечного сечения, мм2	Теоретическая масса I м, кг, классов В — II, Bp-II
В-I, B-II, Bp-II	Bp-I
3	7,06	0,056	0,052	6	28,3	0,222
4	12,56	0,099	0,092	7	38,5	0,302
5	19,63	0,154	0,144	8	50,3	0,395

Арматурные канаты

Класс	Диаметр, мм	Расчетная площадь поперечного сечения, см2	Расчетная масса1 м, кг при шаге свивки
условный	Номинальный, Д
10Д	16Д
К-7	4,5	4,65	0,127	0,102	0,100
	6	6,20	0,227	0,181	0,173
	7,5	7,75	0,354	0,283	0,279
	9	9,30	0,510	0,407	0,402
	12	12,40	0,906	0,724	0,714
	15	12,50	1,416	1,132	1,116

Класс	Номинальный диаметр, мм	Расчетная площадь поперечного сечения, см2	Теоретическая масса1 м, кг
К-19	14	1,287	1,020
К-2*7	18	1,019	1,801
К-2*7	25	1,812	1,428
К3*7	10	0,381	0,299
К3*7	13	0,678	0,583
КЗ*7	16,5	1,062	0,825
К3*7	20	1,527	1,209
КЗ* 19	16,5	1,031	0,795
КЗ* 19	22	1,809	1,419

Необходимо иметь представление о документах, определяющих характеристики арматуры:

Вид арматуры и документы, регламентирующие качество

Класс

Диаметры арматуры, в мм

3

4

4,5

5

6

7

7,5

8

9

10

12

14

15

16

18

20

22

25

28

32

36

40

Стержневая горячекатаная гладкая, ГОСТ 5781-75

A-I

+

+

+

+

+

+

+

+

Стержневая горячекатаная периодического профиля,ГОСТ 5781-75

A-II

+

+

+

+

+

+

+

+

+

+

—

—

A-III, Ат-Ш

+

—

+

+

+

+

+

+

+

+

+

+

+

+

+

A-IIIb

—

—

—

—

—

—

—

—

—

—

—

—

—

—

—

ГОСТ 5.1459-72 *

A-IV, ?т-IVc

+

+

+

+

+

Стержневая термически упрочненная периодического профиля ГОСТ 10884-81

A-IV

—

—

—

—

—

—

—

—

—

—

A-V, ?т-V

+

+

+

+

+

+

A-V, ?т-VI

+

+

+

+

+

Обыкновенная арматурная проволока гладкая, ГОСТ 6727-80

B-I

—

—

—

То же, периодического профиля ГОСТ 6727-80

Bp-I

+

+

+

Высокопрочная арматурная проволока гладкая,ГОСТ 7348-81

B-II

—

+

+

+

То же, периодического профиля ГОСТ 7348-81

Bp-II

Арматурные канаты ГОСТ13840-68 *

К-7

+

+

+

+

Арматурные канаты ГОСТ 13840-68*

К-19

Условные обозначения + рекомендуемые к использованию диаметры и классы арматурной эффективной стали, — — исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент.

Примечания: 1. Диаметры арматуры приняты согласно сортаменту по соответствующим ГОСТ или ТУ с учетом указаний по области применения различных классов стали; исключенные из сортамента диаметры и классы арматурной стали; 0 — сортамент сталей -по пп. 2.18—2—25 СНиП П-21-75. 2. Сталь класса A-IIIb диаметрами более20 мм, арматурных упрочняемая вытяжкой на предприятиях стройиндустрии, допускается к применению в качестве напрягаемой арматуры при отсутствии арматурной стали более высоких классов. 3. При изготовлении конструкций допускается замена проволоки класса Bp-I на имеющуюся в наличии проволоку класса В-1.

Важно знать фактический вес арматуры определенного диаметра:

Таблица веса арматуры

Номер профиля(номинальный диаметр)	Вес, кг/м
6	0,222
8	0,395
10	0,617
12	0,888
14	1,210
16	1,580
18	2,000
20	2,470
22	2,980
25	3,850
28	4,830
32	6,310
36	7,990
40	9,870
45	12,480
50	15,410

Ознакомление с предложенными таблицами арматуры позволит приобрести продукцию, идеально подходящую для решения конкретных практических задач при минимальных финансовых затратах.

Область применения арматуры

Гладкая и рифленая арматура широко используется в строительстве. Из нее изготавливают прочные железобетонные изделия, различные металлические каркасы, сетки и т.д.

Любая арматура на выгодных условиях

Компания «БЛОК Металл» готова предложить клиентам арматуру различных типоразмеров. Помимо таблиц с характеристиками арматуры, на сайте имеется каталог с актуальными ценами на всю продукцию.

Заказывайте качественную арматуру с доставкой по СПб и области! Получить дополнительной информацию о сотрудничестве можно по телефону!

Арматура А500С: ГОСТ, ключевые параметры и характеристики

Так как третья категория является наиболее распространенной, то какой класс арматуры (А400 или А500) выбрать – решать проектировщикам, которые учитывают все нюансы строительных работ

Говоря о структурных особенностях этого вида, следует обратить внимание на ГОСТ арматуры А500. Он регламентирует производство круглого профиля, имеющего два ребра вдоль стержня и параллельные ряды выступов серповидной формы поперек

При этом они не пересекаются с парными ребрами вдоль тела стержня.


Арматура класса А500 самая универсальная, ее выпускают в мотках и стержнями.

Профиль обладает высокими пластичными и прочностными характеристиками в процессе прокатки. Стержни А500 арматуры имеют минимальную длину 6 м, а максимальную – 25 м. Оптимальная протяженность прутьев – 12 м. Согласно таблице сортамента арматура А500С производится из высококачественной маркированной стали Ст3СП, Ст3ПС и Ст3ГПС. Материал обладает отличной свариваемостью, но это не единственное его достоинство.

На заметку! Соединять элементы арматуры А500С можно с использованием электродуговых сварочных аппаратов. На такое преимущество и указывает буква С в маркировке профиля. Качество сварки уменьшает минимальное наличие легирующих элементов.

Положительные свойства такой арматуры заключаются в следующем:

• повышенной степени прочности и гибкости, отсутствии слабых мест, которые могут повлечь разрушение арматуры;
• сравнительно небольшой себестоимости производства и, как следствие, доступной стоимости арматуры за тонну;
• удельный вес арматуры А500 подразумевает значительную экономию объемов стали в процессе изготовления.

Класс А500 применяют не только в жилищном строительстве, но также в коммерческом и промышленном.

Функциональность

Для армирования сборного железобетона используется арматура до класса А600. Классы выше этого закладываются в напряжённые ЖБ конструкции.

Виды арматуры по назначению.

• Рабочая (продольная и поперечная): принимает основные типы нагрузок в железобетонном изделии, диаметр определяется расчётами.
• Монтажная (распределительная и конструктивная): для формирования объёмных каркасов, сеток.
• Распределительная: обеспечивает правильное расположение рабочих стержней.
• Конструкционная: не рассчитывается; устанавливается в местах, которые могут подвергаться случайным нагрузкам.
• Анкерная: для формирования закладных элементов, в том числе захватных петель.

Расход арматуры всех видов в железобетонных конструкциях составляет от 50 до 80 кг на кубометр бетона, но не менее 8 кг. Расчёт необходимого количества для ленточного фундамента приведён ниже.
