Однолинейная схема электроснабжения своими руками

Этапы проектирования

Если всё же принято решение делать проект своими руками, то придётся узнать последовательность и этапы такой работы. От этого может зависеть, одобрят его или нет. Поэтому нужно:

1. Получить технические условия, что даст возможность выяснить, где находится точка, куда необходимо будет запитаться. Здесь поможет муниципальная электросетевая организация.
2. В муниципальном отделе архитектуры получить генплан, чтобы иметь представление о пути, где проходит питающий кабель до частной запитываемой территории. Это же поможет выяснить, где находится подстанция, а также другие коммуникации, которые без такого плана можно повредить.
3. Рассчитать мощность потребителя, которая потребуется. И уже на основании этого делать однолинейную схему. Подобный проект в себе должен содержать не только саму схему, но и материалы, которые помогут её понять, т. е. условные обозначения, разъяснения, подключения потребителей и аппаратов защиты.
4. Согласовать разработанный проект, что будет подтверждением разрешения на подключение к магистрали электросети. Это заключительный этап, после чего можно начинать монтажные работы.

Здесь стоит обратить внимание, что начинать любые монтажные работы запрещено до получения соответствующего разрешения от определённых инстанций. Когда такое разрешение получено, то вся ответственность перекладывается на монтажную организацию

Нередко при разработке проекта из вида выскальзывают дополнительное освещение или системы безопасности, т. е. камеры, сигнализации, видеонаблюдение и пр. Но и их необходимо включать в общий проект. Если проект будет полностью соответствовать заявленным требованиям, то проблем с согласованием и получением разрешения на подключение и выполнение монтажных работ не возникнет.

Нормативная документация

Основой для составления однолинейных схем является ЕСКД, которая утверждена ГОСТ 2.702-75. В ЕСКД оформлены основные требования к нормам составления схем.

Условные графические элементы и их обозначения регламентируются ГОСТ 2.710-81, в котором содержатся описание всех составляющих электрической сети. Обозначения и конфигурация отдельных элементов может устанавливаться внутренними стандартами предприятия.

Составление однолинейной схемы является крайне ответственным мероприятием. Но даже если все грамотно составить, принципиальная схема не дает гарантии, что она пройдет все необходимые согласования, поскольку ее составление должно производиться только теми организациями, которые имеют разрешение на подобного рода работы.

Компания «Мега.ру» занимается разработкой и сопровождением всех типов документации по проектированию электрических сетей любых типов и объектов. Узнать стоимость услуг, сроки выполнения и порядок согласования этапов работ,  просмотреть уже готовые проекты и получить другую исчерпывающую информацию о деятельности компании можно любым способом связи со страницы «Контакты».

Однолинейная схема электроснабжения своими руками | ProElectrika.com

Графическое отображение схем электроснабжения

Схемой называется графическое отображение элементов той или иной конструкции, указанных на чертеже. Кроме того, бывают схемы электронных устройств, в том числе интегральных и изложения какого либо материала в упрощенном виде. Однолинейная схема энергоснабжения, например, частного дома, тоже не является исключением из основного определения.

Касательно термина «однолинейная схема электроснабжения» понимается графическое изображение трех фаз питающей сети и соединяющих различные электрические элементы в виде одной линии. Это введение условного обозначения значительно упрощают и делают не громоздкими схемы электроснабжения. По определению электрическая схема является документом, содержащим в виде обозначений и изображений составные элементы изделий, принцип действия которых основан на использовании электрической энергии и их связи между собой. Правила, согласно которым выполняются все виды электрических схем, в том числе и однолинейная схема электроснабжения, определены ГОСТ 2.702-75, а выполнение схем цифровой электроники и вычислительной техники определяются ГОСТ 2.708-81. Условное отображение трехфазного напряжения питания, для примера, приведено на рисунке «а», а его упрощенное отображение, которое и явилось причиной появления однолинейных схем отображено на рисунке «б».

Кроме того, чтобы визуально отобразить на схемах трехфазное подключение, используют несколько обозначений, таких как перечеркнутая линия с цифрой «3», расположенной рядом с вводом или выводом проводки, и прямая линия, перечеркнутая тремя косыми отрезками. Для однолинейных схем электроснабжения обозначения приборов, пускателей, контакторов, выключателей, розеток и прочих элементов применяют согласно ГОСТ и европейских правил конструирования, проектирования и монтажа электроприборов.

Линейная схема электроснабжения, примеры которой приведены на рисунках 1 и 2, отображает простейшее соединение и взаимодействие элементов освещения, силового питания и розеток для бытовой техники.

Промышленные схемы обеспечения электроэнергией предприятий и подключения оборудования не имеют принципиальных различий с однолинейной схемой электроснабжения частного дома или другого сооружения.

Виды схем электроснабжения

При проектировании систем электроснабжения различают схемы эксплуатационной ответственности, балансовой принадлежности, исполнительные и расчетные, которые призваны отобразить как планируемые работы, так и существующую систему или разделение систем по потребителям с целью установления границ безопасности.

Исполнительная схема электроснабжения

представляет собой документ, составленный на действующем объекте, отображающий текущее состояние сетей, приборов, входящих в эти сети, и рекомендации по устранению недостатков и дефектов, если таковые были выявлены в результате проведения соответствующего комплекса мероприятий.

В случаях проектирования новых строительных объектов составляется расчетная установочная схема. Такой элемент строительного проекта включает в себя структурную электрическую схему, функциональную электрическую схему, монтажную электрическую схему, а при необходимости кабельные планы и принципиальные электрические чертежи. Кроме того, если составляется, например, схема электроснабжения коттеджа, то в соответствии с последними тенденциями загородного строительства в нее включается проект пожарной безопасности.

Структурные схемы

представляют общую информацию об электроустановке, выраженную в указании взаимосвязей силовых элементов, таких как трансформаторы, распределительные щиты, линии электропередач, точки врезки и прочее.

Функциональные схемы

выполняются в основном для абстрактной передачи функций механизмов, к которым выполняется электроснабжение, их взаимодействие между собой и влияние на общую обстановку с точки зрения безопасности. Применяют такие проекты в основном при проектировании промышленных объектов с высокой наполняемостью площадей машинами, механизмами и оборудованием которые на схеме могут быть обозначены любым способом удобным проектировщику. Кроме того в этих документах часто не указывают размеры объектов, и они не являются планировочными документами.

Принципиальные схемы

принято выполнять в соответствии с ГОСТ и стандартами, действующими в странах не входящих ранее в состав СССР. Стандарты, действующие в мировом сообществе, отвечают требованиям национальных производителей согласованных с государственными органами. К ним относятся стандарты IEC, ANSI, DIN и другие.

Создание чертежа при помощи специализированных программ

Развитие компьютерных технологий значительно упростило процесс создания ОСЭ. Для этих целей разработаны программы, которые позволяют в кратчайшие сроки выполнить проект в соответствии со всеми государственными стандартами на компьютере. Далее рассмотрим наиболее распространенные варианты.

1 2 3 схема

Относится к категории бесплатных ПО. Как правило, используется студентами и начинающими пользователями. Программа русифицирована и доступна к скачиванию на официальном сайте. С ее помощью можно подобрать серию и размер планируемого корпуса электрического щита, а также обозначить каждый отдельный автомат. Программа разработана для создания однолинейных схем квартирного типа. Для управления функциями достаточно использовать только мышку.

Бесплатная программа 1-2-3 схема

XL Pro² от Legrand

Предназначена для проектирования электрических схем с использованием элементов, которые рассчитаны на низкое напряжение. Для компоновки и размещения распределительных шкафов и щитков серии XL³ можно использовать следующие методики:

1. В подготовленном программой перечне выбрать компоненты электросети фирмы Legrand.
2. Посредством формирования однолинейной схемы.

Программа проектирования и расчета создания схемы электро шкафов XL PRO 2

Программное обеспечение также распространяется бесплатно, но требуется предварительная регистрация. XL Pro² способна в автоматическом режиме определить и разместить на схеме необходимый тип распределительного комплекса, а также обозначит стоимость оборудования.

XL PRO³

Предусматривает возможность использования методик составления электрической схемы аналогичной программы XL Pro². Компоновать ОСЭ можно элементами фирмы Legrand, которые рассчитаны на ток до 6,3 кА. При этом имеется функция автоматической корректировки мест расположения электрооборудования, подбора распределительных щитков с указанием их стоимости. Скачать XL PRO³ можно на официальном сайте.

Модуль визуализации Legrand XL Pro³

Rapsodie — компоновка распределительных щитов

Рассматриваемая программа осуществляет быструю компоновку низковольтных распределительных шкафов фирмы Schneider-Electric. Помимо основных элементов в схему можно добавить и различные дополнительные аксессуары, с возможностью добавления недостающих видов электрооборудования. При этом имеется функция автоматической корректировки конфигурации ранее выбранных элементов однолинейной схемы. В конечном итоге можно визуализировать разработанный проект, а также отобразить его стоимость с учетом затрат на монтажные работы.

Rapsodie поставляется в русскоязычном виде с доступным и понятным интерфейсом, с возможностью экспорта или распечатки полученного результата. Для использования продукта понадобится предварительно подать заявку на официальном сайте. После ее одобрения пользователь проходит обучающий курс.

Программа Шнайдер электрик Rapsodie

Чтобы правильно начертить ОСЭ, понадобится соблюдать установленные нормы и правила. Для этого необходимо изучить соответствующую техническую документацию. Применение актуальных программ для рисования способствует существенному ускорению процесса создания чертежа.

Особенности электроснабжения

А если хочется — то можно наоборот, привести обычный лист А4 к размерам х метров и чертить на нём какой-нибудь план футбольного стадиона или чего-то огромного. Если нажать на эту полоску — то открывается группа, которая под ней спрятана.
Работа в Rapsodie существенно ускоряет процесс компоновки шкафа. А это — зверство с проектом стапеля для сборки щитов на него ушло около часа — это большое время по меркам Visio : Рисунок сделан из кучи сгруппированных блоков:крепления, одна панель щита с двумя несущими профилями. Поэтому в ней можно создавать графические элементы для вставки в текстовые документы.
Для работы Вы можете использовать только мышку, разработать и распечатать схему электрического щитка и этикетки с обозначениями элементов схемы для щитка. Это нужно, когда мы хотим отрисовать сложный объект.
Также есть возможность создавать персональный каталог из устройств, которых нет в базе данных программы. Кстати, что это за точечка и квадратики вокруг фигуры? Этапы проектирования Особенности электроснабжения Значение линейной схемы трудно переоценить. Помогают они оценить и общую безопасность.
Ну, блин, нарисуйте блок-схему на куске бумажки, если не умеете рисовать. Все эти настройки тыкаются или кнопками на панели инструментов, или через контекстное меню по правой кнопке: Можно выписать вот так: Текст — отвечает за параметры шрифта, которым на фигуре что-то пишется. Обозначения условные графические в электрических схемах.

Программы для рисования электрических схем

А это не всегда получится: некоторые фигуры сразу ставятся размерами кратко текущему масштабу документа и потом эти размеры нельзя поменять. Заставил нарисовать блок-схему на листке бумаги. А чтобы правильно на схеме их обозначить, необходимо изучить ГОСТ.

Здесь я нарисовал элементы электропроводки: А здесь нарисовал трассы кабелей электропроводки, не меняя фона. Для более удобного использования в плане применения однолинейная схема электроснабжения может быть двух видов: исполнительная; расчётная. Так как в них шикарный интерфейс, есть все функции и электрические обозначения. Первый вид проектируется при наличие действующих электрических систем. Всё, чего нет — можно напрограммировать.

Для создания документа на компьютере необходимо программное обеспечение — графический редактор, который преобразует манипуляции пользователя ПК на устройстве ввода информации в чертеж

Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Такой вариант крайне удобен в использовании даже для непрофессионала, одновременно являясь функциональным и эффективным

В этих единицах Visio будет показывать вам все размеры.
Проектирование электрощитов. Visio в помощь + Библиотека.

Как подобрать кабель для сети

Для однофазного подключения понадобятся провода с тремя жилами, для трехфазного, – соответственно, с пятью

При разработке проекта очень важно выбрать кабель подходящего сечения (руководствуясь ПУЭ). Данный показатель можно узнать по специальным таблицам, в зависимости от силы тока

Предварительно вычисляется необходимый диаметр проводника. Делается это по формуле d=k×I+0.005. Здесь k – постоянный коэффициент для металла проводника. К примеру, для меди он равен 0,034. Буквой I обозначается сила тока.

Смотреть галерею

Продают провода, используя в качестве системы измерения не диаметр, а сечение. Следовательно, далее нужно будет определить именно его. Для этого существует формула S=0.785×d2.

Предварительный расчет можно сделать, исходя из того, что на квадратный миллиметр медного провода может приходиться 10 А, алюминиевого – 7 А. На практике для розеток обычно используется провод в 2.5 мм2, а для освещения 1.5 мм2.

Смотреть галерею

6.6. ПРАВИЛА ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ ЭЛЕКТРИЧЕСКИХ СТАНЦИЙ И СЕТЕЙ РОССИЙСКОЙ ФЕДЕРАЦИИ

6.6. Требования к оперативным схемам

6.6.1. Схемы электрических соединений единой, объединенных энергосистем, энергосистем, электрических сетей, электростанций и подстанций, настройка средств РЗА для нормальных и ремонтных режимов должны обеспечивать:

электроснабжение потребителей электроэнергией, качество которой должно соответствовать требованиям государственного стандарта (по договорным обязательствам);

устойчивую работу электрической сети единой, объединенных энергосистем и энергосистем;

соответствие токов короткого замыкания значениям, допустимым для оборудования;

экономичное распределение потоков активной и реактивной мощности;

локализацию аварий с минимальными потерями как для производителей, так и для потребителей электроэнергии.

6.6.2. Схемы собственных нужд (СН) переменного и постоянного тока электростанций и подстанций должны выбираться с учетом обеспечения их надежности в нормальных, ремонтных и аварийных режимах путем:

секционирования шин;

автоматического ввода резервного питания любой секции шин СН всех напряжений;

распределения источников питания СН по системам и секциям шин с учетом действия устройств АВР и сохранения в работе механизмов СН при исчезновении напряжения на секции. Источники рабочего и резервного питания должны быть присоединены к разным секциям шин распределительного устройства;

распределения механизмов СН по секциям шин из условия минимального нарушения работы электростанции или подстанции в случае выхода из строя любой секции;

обеспечения надежного питания механизмов СН при несинхронной работе шин (частей) электростанции (секционирование шин высокого напряжения, выделение энергоблоков на отдельную линию, выполнение схем деления энергосистемы);

обеспечения полного или частичного отделения питания механизмов СН электростанции от энергосистемы при понижении частоты и напряжения до значений, угрожающих их бесперебойной работе, с наименьшей потерей рабочей мощности.

6.6.3. Присоединение потребителей (поселков и пр.) к шинам распределительных устройств СН электростанций не допускается.

6.6.4. Нормальные и ремонтные схемы соединений электрической сети, подстанции и электростанции ежегодно должен утверждать технический руководитель энергообъекта, а схемы энергосистемы — главный диспетчер органа оперативно-диспетчерского управления энергосистемы.

Указанные схемы должны быть согласованы с органом диспетчерского управления, в оперативном ведении или оперативном управлении которого находится входящее в них оборудование.

6.6.5. Схемы трубопроводов электростанций должны обеспечивать:

надежное резервирование СН основного оборудования;

минимальные гидравлические потери;

отключение аварийных участков преимущественно посредством приводов с дистанционным управлением;

локализацию аварий с минимальными потерями генерирующей мощности и отключение минимальной мощности потребителей.

6.6.6. Схемы сетевых станционных трубопроводов должны обеспечивать возможность локализации отдельных участков и предотвращение затопления помещений и оборудования электростанций в случае повреждения трубопроводов.

6.6.7. Схемы трубопроводов тепловых сетей должны обеспечивать надежное теплоснабжение потребителей, поддержание заданных параметров в тепловой сети, экономное расходование электроэнергии на транспортировку сетевой воды, а также локализацию и ликвидацию аварий с минимальным отключением потребителей.

Схема проводки для частного дома

Дом в частном секторе чаще всего питается от сети 220V. Однако 3 фазы в частный дом — оптимальный вариант, если здание двухэтажное или еще выше, а также при наличии электрических плит, водонагревательных котлов, сварочных аппаратов, техники на электроприводе. Благодаря трехфазному электроснабжению получится снизить номиналы защитных устройств и перестраховаться от перекоса фаз.

Типичная схема трехфазной электропроводки в частном доме состоит из внешней, или пусковой, а также внутренней части. Сеть ведется к дому по воздушным ЛЭП 380V, во избежание провисания и обрыва провода расстояние от столба до дома не превышает 15 метров. Чтобы не создавать помех движению, провод натягивают на высоте от 2,7 метров. Далее с опоры проходит в щиток вводный, который расположен на внешней стене дома. Прокладывать провода по воздуху относительно просто и менее затратно.

Вводное устройство размещают на расстоянии не менее метра от труб. В щит заводят трехполюсный АВ и электросчетчик. Корпус щитовой подсоединяют к заземляющему контуру. Оболочка уличного щитка должна отвечать повышенным требованиям защиты от пыли и влаги: IP54 и выше. При составлении схемы продумываем все детали, основываясь на этажности и площади здания, количестве и мощности потребителей (как трехфазных, так и однофазных) и необходимости резервного питания. В обязательном порядке нумеруем фазу с подключенным потребителем.

Примерная схема трехфазного электрощита выглядит так:

Однолинейная схема электроснабжения 15 квт — кабель или провод?

Провод СИП4 4х16 предназначен для воздушных линий 0,4 кВ, имеет нужную механическую прочность и выдерживает длительную токовую нагрузку многократно превосходящую ту, которая соответствует 15 квт. В принципе, его можно заменить кабелем вроде АВВГ 4х16… однако, раз тот не предназначен для воздушных линий и не имеет нужной механической прочности, его можно использовать на пролетах только, подвесив к стальному тросу. Хотя, я видел, что в пос. Зеркальном (территория ЛОЭСК), такой кабель использовался для опусков от ВЛ-0,4 к щитам вдоль опоры. Тем не менее, СИП4 4х16 стал стандартом де факто и часто вписывается в технической условия на присоединение к элетросетям.

Порядок разработки ОСЭ

При создании однолинейного проекта электросети понадобится соблюдать определенные нормативные правила. При этом подбор отдельных элементов цепи должен вестись согласно ПУЭ.

Какую информацию должна нести ОСЭ

На схеме, предназначенной для формирования проекта электроснабжения, обязательно потребуется отразить:

• точку подключения к источнику питания;
• тип вводного аппарата (автомат или распределительный пункт) с указанием номинального тока;
• сведения об используемых счетчиках для учета электроэнергии;
• марку, длину, сечение и количество токопроводящих жил кабельных линий;
• расчетные потери напряжения и нагрузку;
• используемые защитные устройства;
• расположение внутренней и наружной сети освещения.

Этапы разработки

Перед началом разработки однолинейного проекта электрической сети понадобится получить техническое условие. Для этого потребуется обратиться в муниципальный участок электросетей. Техническим условием определяется место подключения объекта к питающей сети, а также границы распределения будущего проекта электроснабжения.

После этого потребуется посетить отдел архитектуры и градостроительства по месту жительства. В нем сделать запрос на выдачу генерального плана земельного участка. Это необходимо для точного определения места прокладки питающей линии от точки подключения, исключая пересечения с другими инженерными сооружениями. Также можно определить длину будущей кабельной линии.

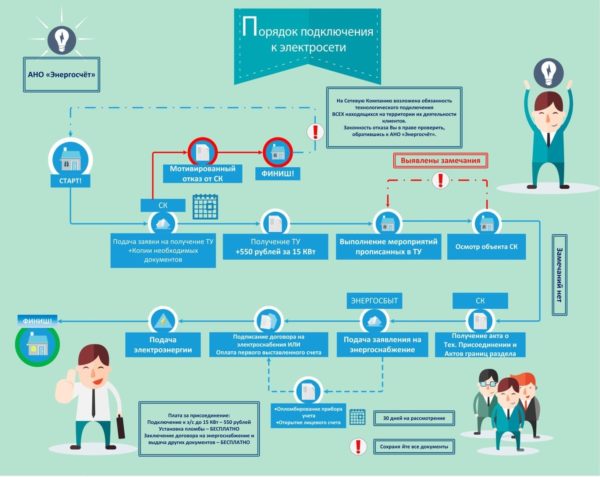

Порядок подключения к электрическим сетям

На следующем этапе выполняется расчет планируемых нагрузок, с отображением всех требуемых элементов на однолинейной схеме. На завершающей стадии останется утвердить проект и получить разрешение на подключение к питающей сети.

Требования ГОСТ и нюансы оформления

Построение ОСЭ ведется в соответствии с требованиями ГОСТов ЕСКД. Для этого используются следующие номера ГОСТов:

• 709-89 — токопроводящие проводники, электрооборудование и контактные соединения;
• 710-81 — нанесение буквенно-цифровых обозначений;
• 721-74 — элементы общего использования;
• 732-68 — обозначение источников света;
• 755-87 — коммутационные аппараты и контактные соединения;
• 702-2011 — правила оформления схем.

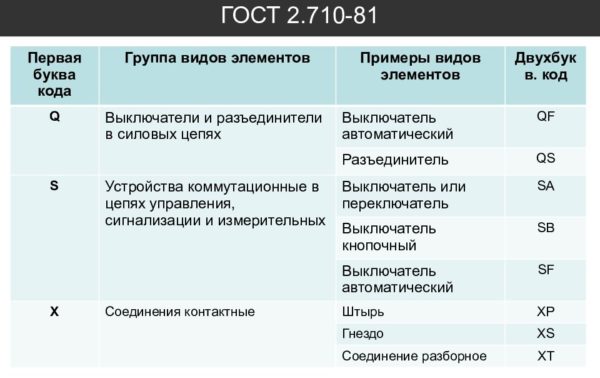

Буквенно-цифровые обозначения в схемах по ГОСТ 2.710-81
