Насадки (приспособления) для бензопилы

Особенности самодельного варианта распиловки

Распилить бревно на доски легко инструментом, выполненным своими руками. Изготовление оборудования несложное:

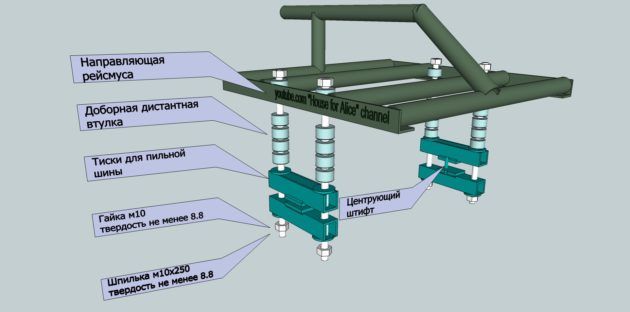

Схема самодельной распиловочной установки

В качестве опоры надо применять каркас от школьной парты или трубу с сечением в виде квадрата, оптимальный его размер 20×20, допускается и больше.
Соорудить два зажима, на одном торце смонтировать поперечину с двумя отверстиями под стяжные болты, в середине сделать выступ для шины.
Для продольной распиловки бревна на доски важно сделать опорную раму, ее ширина обязана быть меньше длины на 7–8 см.
Потом к обеим сторонам приваривается два элемента длиной 10 см, делаются отверстия под болты, посередине прикрепляется ручка для удобства работы.
После этого зажимы вставить в пазы, устанавливается шина, все тщательно фиксируется.

Работать с самодельным инструментом несложно, для этого потребуется два козла, они будут служить опорой, а также необходимо подготовить металлическую рейку или доску, элемент будет направляющим элементом. Снизу укладывается бревно, регулируется необходимая высота для работы.

Техника распиловки бревна вдоль

Сложное в этом процессе – сделать первый спил, для этого необходимо:

Рисунок доски распила вдоль

• Смонтировать ведущую линейку, она состоит из двух досок, скрепленных между собой под углом 90 градусов.
• Установить бревно на опоры, прочно зафиксировать его положение.
• Проверить ровно ли лежит бревно с помощью уровня.
• С помощью саморезов закрепить ведущую линейку к опорам.
• В горизонтальном положении закрепить еще одну направляющую, элемент будет упираться в землю, но в то же время фиксировать бревно.
• Распилить бревно.

Во время второго распила специалисты могут ведущую линейку не применять, направляющей будет служить полученная доска. Второй распил проводится перпендикулярно первому.

Секреты поперечного распила

Поперечный пил применяется для получения дров или декоративных элементов интерьера. Распиловка осуществляется по следующим принципам:

Виды распилов

• Бревно поместить в горизонтальном положении на опоры из дерева, высота должна быть 0,5 м.
• Провести чистку его от коры.
• С помощью топора или пилы сделать небольшие пометки по всей длине, они должны располагаться на одинаковом расстоянии друг от друга.
• По разрезам сделать распил.

Для поперечного распила не требуется применение специальных приспособлений или насадок. Для такой работы отлично подойдет обыкновенная цепь, но ее кольца обязан быть прочными.

Что можно сделать из бензопилы: основные приспособления для бензопилы, получившие популярность

Если приобрести специальные насадки на инструмент, то установить их будет чрезвычайно просто, для этого не потребуется ничего переделывать или разбирать корпус инструмента. Все готовые приспособления рассчитаны именно для установки на бензопилу. Другим важным преимуществом приобретения именно бензопилы считается ее автономность. Это объясняется тем, что все электрические устройства требуют наличия розетки 220 В. Применяя бензопилу, получится использовать самоделки в полевых условиях, будь это дрель, ледобур или кородер.

Установленная своими руками насадка-болгарка на бензопилу позволяет эксплуатировать технику не только в качестве бензореза, но и как угловую шлифовальную машинку. Насадка связывается с устройством посредством специальной шпильки, а вращаться начинает с помощью ремня от шкива, закрепленного на вал ведущей звездочки. Таким образом, приспособление устанавливают вместо пильной шины

Важно правильно подобрать диаметр круга насадки, для этого нужно предварительно изучить инструкцию бензопилы «Дружба» или другой техники, используемой для изготовления полезного прибора

Обратите внимание! Специалисты предупреждают, что не во всех моделях возможно установить переходник, чтобы подогнать цоколи.
Кородер является одной из самых популярных насадок для бензопилы. Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев

Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе

Другая распространенная среди пользователей насадка ‒ кородер, применяемая для срезания коры с деревьев. Также насадка популярна у столяров, потому как с ее помощью легко очистить от коры, сучков и наростов необработанный лес. Некоторые используют насадку, чтобы создать продольные или поперечные пазы на брусе.

В основном выделяют два типа кородеров:

1. Барабанные. Главная область применения – снятие коры, второе название – окариватель.
2. Дисковые. Используются для создания разного рода углублений.

В продаже встречается несколько насадок, отличающихся шириной захвата, чаще это 80 и 100 мм. В случае затупления ножей есть возможность вторичной заточки. Если ножи полностью вышли из строя, лучше приобрести новый комплект производителя. Сама насадка представляет собой фрезу или барабан, закрепленный в узле подшипника. Приведение в действие осуществляется за счет ременной передачи, а скорость вращения регулируется силой нажатия на ручку акселератора. Также на скорость влияет и диаметр шкива: чем он больше, тем выше скорость. Шпильки для установки насадки идут в комплекте.

Преимущества

Наличие каретки для бензопилы позволяет:

1. Минимизировать время, необходимое для установки и демонтажа переносной лесопилки.
2. Облегчить управление пилой, поскольку для её перемещения будут применяться специальные направляющие.
3. Иметь в распоряжении рабочую поверхность, которая не ржавеет, и не загрязняется отходами.
4. Со временем модернизировать производство, увеличивая размеры каретки.
5. Увеличить массу и размеры сечения перерабатываемого бревна, поскольку в каретке предусматривается привод перемещения заготовки.
6. Повысить точность обработки, поскольку для продольного пиления с заданной точностью предусматриваются фиксирующие ограничители.
7. Повысить безопасность оператора при загрузке бревна (увеличивается также его стабильность при резке).

Ряд преимуществ имеют чисто потребительский характер: например, мини-лесопилку можно разбирать на фрагменты длиной не более метра, которые можно легко транспортировать в багажнике легкового автомобиля. В конструкции промышленных моделей предусматриваются также удобные транспортировочные ручки и устойчивые при работе бензопилы нижние опоры.

Виды пиломатериалов

Для того, чтобы эффективно пользоваться кареткой, необходимо знать приемы изготовления того или иного типа пиломатериала. Существуют следующие разновидности:

• лафет (двухкантный брус). Это бревно, с двух сторон которого снят горбыль. В результате появляются две параллельные площадки с противоположных сторон;
• брус. Это толстая балка прямоугольного сечения, полученная из лафета после обрезки боковых сторон;
• доска. Плоская планка, полученная путем продольного пиления бревна. Ее толщина достигает 100 мм, материал свыше этой толщины считается брусом (или лафетом). Бывает необрезная и обрезная доска, полученные соответственно из бревна или из бруса.

Виды рабочих насадок

Распиловка бревен бензопилой осуществляется разными способами, мастера работаю с деревом вдоль волокон, а также поперек него. Все зависит от того, какие насадки используются в бензопиле.

Насадка для продольной распиловки

Используется для распиливания бревна вдоль, процесс проходит в горизонтальном положении. После работы мастер получает одинаковую толщину у изделия. Готовые материалы подвергаются процессу сушки, после этого доски применяются в строительстве.

По внешнему виду приспособление представляет собой раму небольших размеров, она крепится к шине с каждой стороны.

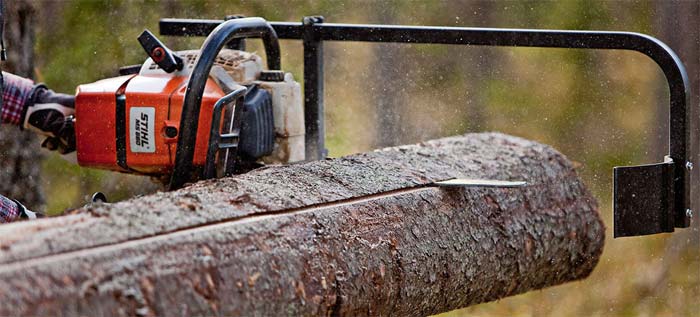

Приспособление для продольного распила бревен

Распиловка облегченной насадкой

Метод не отличается высокой производительностью, но используется довольно часто. Крепление элемента осуществляется с одной стороны, но заготовки получаются немного неровные. Такие материалы необходимы для строительства сараев или заборов.

Барабанный дебаркер – окариватель

Насадка к бензопиле для снятия коры С помощью такой насадки легко распустить бревно, работает она за счет клиноременной передачи. Прикрепляется к ремням с обеих сторон, для этого используются специальные шкивы. Скорость вращения вала зависит от размера шкивов, поэтому работоспособность насадки несложно изменить.

Такая технология вынуждает мастера внимательно следить за каждым этапом процесса, некоторые специалисты во время этого распила используют помощника. Но этот вариант требует повышенных мер безопасности.

Готовая насадка — болгарка для бензопилы

Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.

Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы.  Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор

Как выбрать болгарку на бензопилу

При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.

Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).

Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.

Виды шкивов насадки — болгарки

Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.

Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.

Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив  более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.

Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.

Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.

Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.

Установка на бензопилу своими руками

Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.

Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.

Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.

Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.

Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.

На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.

Достоинства и недостатки

Углошлифовальную насадку-болгарку можно изготовить из различных ручных бензиновых и электрических инструментов. Но самым простым и удобным является способ с применением цепной пилы.

Достоинства устройства:

• они автономны, то есть бензиновый аппарат не будет зависеть от электрического питания, как электроболгарки, которым, наоборот, нужны электрические розетки и удлинители;
• насадка может иметь очень высокую мощность;
• её легко спроектировать и собрать, главное — иметь необходимые чертежи и инструменты, которые можно недорого приобрести в хозяйственном магазине;
• цена самодельного оборудования будет дешевле стоимости оригинала.

К недостаткам насадок домашнего производства относятся следующие моменты:

• они слишком чувствительны к металлической пыли: у бензопил начинают засоряться и выходить из строя фильтры, при этом может испортиться двигатель: сначала он глохнет, а потом не сможет держать обороты и износится;
• шлифовальные диски могут постоянно разрываться и разлетаться по сторонам, а это очень опасно для самого работника и окружающих его людей.

Чтобы устройство было более безопасным, нужно следовать некоторым правилам:

• ограничить число оборотов двигателя бензиновой пилы;
• пользоваться надо дисками, которые рассчитаны на повышенную скорость вращения;
• проводить работы надо, только используя защищённый кожух;
• конструкция должна иметь инерционный тормоз;
• пользоваться нужно моделями, которые имеют функцию защиты от обратного удара.

Насадка УШМ имеет:

• шкив, который может износиться или поломаться, поэтому нужно следить за устройством и в случае необходимости поменять на ней шкивы;
• для того чтобы насадка служила, у неё должен присутствовать адаптивный ключик, состоящий из металлической пластинки, имеющий отверстие и 2 стальных штифта;
• специальный клиновый ремень может передавать вращающий момент от двигателя до отрезного круга (ремень – расходный материал);
• для таких насадок, как УШМ 1 и НК – 100, нужны запасные подшипники, потому что сами подшипники – это расходный элемент.

Необходимые инструменты

Для изготовление каретки своими руками потребуются следующие инструменты:

• болгарка с отрезным кругом по металлу;
• электродрель или сверлильный станок с набором сверл по металлу;
• сварочный инвертор с набором электродов;
• измерительные инструменты — рулетка, линейка, угольник;
• металлические трубы прямоугольного или квадратного сечения;
• листовой металл толщиной 3-5 мм.

Рисунок 2 – Каретка для бензопилы своими руками

В зависимости от сложности конструкции каретки могут потребоваться и другие материалы. В приведенном списке намеренно не указан материал для направляющих, поскольку выбор обусловлен возможностями владельца. Кроме этого, для подачи каретки нужны колеса специальной формы, которые обычно заказывают в специализированных мастерских или приобретают в готовом виде. Чаще всего сначала изготавливают именно тележку, свободно перемещающуюся по направляющим.

Применение

С помощью цепной каретки, входящей в состав мини-пилорамы, можно резать все виды древесины — от твёрдого дуба до сучковатой сосны. Точность установки параметров пиления задаётся оператором, а практически все модели цепных пил обеспечивают получение гладкой поверхности, которую в дальнейшем легко обрабатывать.

Удаление опилок, которые образуются в процессе распиловки древесины, производится цепью пилы, а по окончании процесса доски могут быть окончательно очищены от отходов. Настройка каретки производится на расстояние 2 метра между брёвнами (для более длинных брёвен) или на 1 метр для более коротких фрагментов древесины, что подойдёт для разрезания фруктовых деревьев.

Преимущества самостоятельной переделки

• Возможность выполнения резки любых материалов – металла, натурального камня, железобетонных конструкций, кирпича, бетона.
• Благодаря установке насадки, можно эффективно выполнять и другие работы, например, зачистку швов после сварочных работ.
• Использование с насадками всевозможных отрезных кругов – армированных, алмазных, многократно расширяет возможности инструмента.
• Благодаря приводу от бензинового мотора, самоделка приобретает исключительную мобильность и полную автономию.
• Мощность нового инструмента значительно превосходит производительность стандартной углошлифовальной машины. Если самые мощные заводские болгарки имеют мощность до 3 кВт, то с насадкой можно выйти на 3,5-5,5 кВт.
• Цена насадки в несколько раз меньше стоимости заводской болгарки. Если цена УШМ ориентировочно 7 тыс. руб., то насадку можно купить за 1,5-2 тыс. руб. Самодельный вариант обойдется еще дешевле.

Сложности и ограничения

Насадка-болгарка для бензопилы ставит перед пользователями ряд проблем:

• Как предохранить движущиеся части от мелкой стальной или каменной пыли, образующейся во время резки?
• Как выбрать характеристики отрезного круга?
• Можно ли устанавливать одну насадку на бензопилы от разных производителей?

Наличие эффективных воздушных фильтров для работы с указанными типами насадок признают все. Дело в том, что при разделении веществ, имеющих мелкозернистую структуру, выделяется значительное количество мелких частиц стружки, с которыми штатные фильтры бензопил справиться не смогут.

Стоит рассмотреть две разновидности фильтров. Бензопилы китайского производства (торговая марка Partner) оснащаются стандартными одноступенчатыми фильтрами, которые забьются весьма быстро. Производители более высокой ценовой категории (Штиль, Хускварна) комплектуют сою продукцию двух- и трёхступенчатыми фильтрами, которые способны последовательно задерживать частицы с разными размерами. Долговечность работы двигателя бензопилы в таких условиях заметно возрастает. Поэтому устанавливать УШМ-насадку на бензопилу лучше всего для моделей, которые имеют в своей конструкции три последовательно расположенных очистных фильтра: поролоновый, бумажный, нейлоновый. Они трудно повреждаются стальной стружкой, и смогут обеспечить нормальную работу привода устройства.

Эксперты советуют дооборудовать пилы стандартными воздухоочистительными фильтрами от легковых автомобилей-внедорожников, которые эффективно справляются с мелкодисперсными частицами любой плотности.

Вторая опасность связана с использованием пильных дисков, которые не рассчитаны на высокооборотистые двигатели бензопил. На этом настаивают производители пил Хускварна. Действительно, отрезные диски могут разлетаться от превышения центробежных сил, при этом возможны тяжёлые травмы пользователей. Опасность увеличивается при длительном режиме работы с такой насадкой: от перегрузки элементов привода могут возникнуть вибрации, на которые пильный диск не рассчитан. Поэтому требуется:

• Ограничивать число оборотов двигателя бензопилы;
• Использовать только диски, рассчитанные на повышенные скорости вращения;
• Работать только с защитным кожухом;
• Использовать модели инструмента, в которых имеется функция защиты от обратного удара (в конструкции должен присутствовать инерционный тормоз).

Подведём итоги. Насадка-болгарка для бензопилы – полезное и необходимое во многих случаях приспособление. При наличии вышерассмотренных ограничений такое устройство вполне допустимо устанавливать на бензопилы определённых характеристик, с применением только подходящих для этих целей отрезных кругов. Цена конструкций вполне доступна – от 1400…1500 руб. — для пил Хускварна, до 2200…2300 руб. – для пил от Штиль.

Редуктор для кислородного баллона. Устройство и принцип работы

Рычажная лебёдка. Пробуем вытащить автомобиль

Насадка На Бензопилу Для Резки Металла

Насадки для бензопил (подвесное оборудование): мотобур, компрессор, кородёр

Современные бензопилы могут не только лишь пилить древесную породу. Это универсальное устройство, которое можно приспособить под выполнение самых широких задач. При желании обычная бензопила может использоваться в качестве насоса, мотобура, лодочного либо велосипедного мотора.

По широте способностей сейчас ни один инструмент не может конкурировать с ними. При наличии дополнительного оборудования пила может качать воду из скважин либо колодцев, резать камень, металл, растягивать застрявшие в снегу либо грязищи авто. Все это становится вероятным благодаря подвесному оборудованию. Приспособления для бензопилы способны существенно расширить функционал этого инструмента.

Несколько слов о возможностях современных устройств

В этих инструментах употребляется довольно мощнейший, но при всем этом компактный двигатель внутреннего сгорания.

Совместно с силовым агрегатом работает очень герметичная топливная система и мембранный карбюратор. Все это позволяет устройству делать самый широкий диапазон задач.

На выходном валу мотора можно закрепить разные насадки для бензопил, дозволяющие делать все что угодно. Очередной плюс таких бензиновых инструментов – завышенная мобильность. Работы могут производиться где угодно.

Бензопила имеет очень удачную конструкцию. А поломки этой системы – очень редчайший случай.

Типы насадок

Если у вас есть бензопила, но вы не понимаете, как ее использовать, а все дрова уже порезаны, тогда данная информация поможет для вас использовать бензиновый инструмент в полном объеме.

Насадки для бензопил позволяют решать фактически любые задачки. Насадка на бензопилу для насадка для снятия ее еще называют насадкой резки металла. Купить алмазная канатная пила для резки камня оптом из китая. Товары напрямую с завода-производителя на alibaba.com. Видов тут сильно много.

Так, существует приспособление, которое позволяет делать распиловку древесной породы в горизонтальной плоскости. С ее помощью можно порезать бревно на равные части. Цанги, цанга, насадка для гравера, на гравер, дремель. Инструменты » электроинструмент. При всем этом рамная конструкция этого приспособления сумеет обеспечить нужную твердость.

Еще одна насадка позволяет пилить бревна в вертикальной плоскости.

Невзирая на простоту, точность распила с этим аксессуаром очень высочайшая.

При помощи бензореза очень комфортно резать и пилить самые различные металлы и камень – это та же болгарка, но мобильная.

Дебаркеры для бензопилы дают возможность очищать бревна от коры или разных наростов. Также приспособление используют для вырезания чашек, разных пазов и ложбинок. Различают два типа данной насадки. Так, есть барабанные дебаркеры и дисковые.

Мотобур

Мотобур также называют ледобуром. Он используется в любое время года, но зимой, как правило, рыбаками. Можно приобрести насадку или сделать самостоятельно, учитывая особенности крепления бензопилы.

Используется данное устройство для:

• Зимней рыбалки.
• Установки столбов.

Мнение эксперта
Куликов Владимир Сергеевич

Бур можно установить только после того, как будет удалена ведущая звездочка. А ее снять можно после того, как удастся застопорить коленчатый вал. Покупая данную насадку, дополнительно предоставляется переходная муфта, которая устанавливается вместо ведущей звездочки.

Пилорама из бензопилы своими руками: пошаговая инструкция

Для изготовления потребуются профессиональные инструменты. Крепление компонентов выполняется двумя способами — с помощью сварочного аппарата и болтами. Для формирования монтажных отверстий необходима мощная электродрель. К ней подбираются сверла по металлу. Отрезание заготовок выполняется с помощью болгарки с соответствующим диском.

По предварительно составленной схеме следует сделать заготовки, в нужных местах формируются отверстия. После этого необходимо еще раз проверить их размеры и соответствие геометрии первоначальной. При наличии ржавчины ее следует очистить с помощью специальных средств.

Пошаговая инструкция по изготовлению пилорамы своими руками.

1. Опорная платформа. На одну из рельс приваривают уголки. Затем присоединяется вторая рельса.
2. Движущаяся каретка. Ее габаритные размеры должны соответствовать расстоянию между рельсами. Сначала формируется рамная часть, устанавливаются колеса. Еще раз выполняется проверка размеров и пробный монтаж каретки на платформу.
3. Окончательный этап. Монтируется монтажный узел для бензопилы. Если в качестве режущего инструмента используется электропила — необходимо предусмотреть блок подключение к электросети. Его можно сделать своими руками или приобрести уже готовый и закрепить в нужном месте.
4. Покраска. Для защиты конструкций от преждевременного ржавления ее сначала грунтуют, затем наносят слой краски.

Для предварительных испытаний рекомендуется применять мягкие породы древесины или мини-заготовки. Если срез будет точным и ровным — можно постепенно увеличивать нагрузку. Нужно помнить, пилорама из бензопилы, сделанная своими руками, нуждается в периодической проверке профилактических работах по поддержанию конструкции в рабочем состоянии.

В видеоматериале можно знакомиться с примером работы пилорамы:
