Как правильно сделать чертеж свайного фундамента?

Подготовка участка к разметке

Чтобы перенести чертеж свайного основания на местность не требуется выполнения каких-либо подготовительных работ. Разметка выполняется при помощи металлической арматуры.

В остальных случаях (для ленточного и плитного типа) для точности разметки необходимо очистить территорию будущего дома от крупного мусора, кустов и пр., а при неровном рельефе – выровнять участок.

Как сделать план фундамента Чтобы чертеж было легко перенести на местность и выполнить разметку участка с достаточной точностью, необходимо выполнение определенных условий. Точное соблюдение масштабирования для каждой части плана. При выполнении укрупненных выносных изображений, их масштаб указывается отдельно. Для общего масштабирования планов фундаментов используются соотношения 1:100, 1:200, 1:300, 1:400.

Типы оснований

Монолитный железобетонный фундамент бывает таких типов:

Классический – в нем плита обустраивается на подушке из смеси песка и гравия, наличие утепления желательно, но не обязательно. Толщина бетонного покрытия составляет 20-50 см с учётом массы постройки и типа грунта. Размеры подушки определяются с учётом общей глубины залегания плодородного слоя почв (его снимают).
Полученный после снятия верхнего слоя котлован засыпают на две трети гравием с песком.

Так выглядит классический тип монолиткиИсточник ownhouse.pro

• УШП – шведская фундаментная плита с утеплением, она идёт с тёплым полом встроенного типа. Опалубка не съёмная – в её состав входят блоки пенополистирола L-образной конструкции. Такая структура снижает затраты на обогрев помещений, поскольку тепловые утечки будут минимальными. Поверх нужно уложить трубы тёплого пола, на них или под ними можно обустроить арматуру, залить все бетоном до 10 см. Коммуникации проектируют на этапе подготовки к основания, не раньше. Когда фундамент будет готов, можно обустраивать отопление и подводить инженерные коммуникации. Такой подходят ускоряет строительство, но повышает его стоимость.
• Русский – плитные конструкции с рёбрами жёсткости. Чтобы усилить конструкции оснований для возведения тяжёлых домов, были созданы ребра разных жёсткостей и массивных габаритов. Обустройство таких конструкций выполняют под несущими стеновыми перекрытиями. Степень сложности проводимых работ повышается – отдельно нужно делать ребра жёсткости и отдельно плиты. При этом несущая способность фундамента выйдет максимальной, можно будет сделать плиту тоньше до 15 см.

Выбор устройства монолитной плиты следует делать с учётом особенностей проекта, доступного бюджета, технических возможностей, желаемых результатов.

Монолитные фундаменты делятся на классические, русские, УШПИсточник misterbuilder.ru

Планирование армирования

К сожалению, ленточный фундамент – конструкция уязвимая: его прочность зависит от:

1. Соответствия условий района, в котором осуществляется строительство, и параметров основания.
2. Правильного расчета нагрузки.
3. Заложенного резерва прочности.

Для усиления ленточного фундамента применяется армирование. Для этой цели используются арматурные пруты. При составлении плана создается и схема усиления бетонной полосы: выбирается диаметр армирующего материала, определяется его размещение в пространстве и необходимое количество.

Чтобы создать армокаркас обычно используют горячекатаные изделия, с помощью которых укрепляют предварительно напряженные и обычные конструкции. Подбирают арматуру для конкретных видов построек согласно ее классу прочности, который бывает от А1 до А4 и зависит от сорта используемой на производстве стали. Так, для изготовления изделий 1 и 2 класса используется низкоуглеродная сталь, для 3-4 –легированная. Это позволяет создать наиболее подходящий по прочностным показателям армокаркас для конкретного сооружения с учетом его эксплуатационных особенностей. Если высота основы будет выше 1,3 м понадобиться проводить и поперечное армирование, что тоже вычерчивают в плане.

Основой классической схемы армирования является прямоугольник, укрепленный снизу и сверху и продольная арматура, соединенная вертикальными и поперечными арматурами. Все это вместе создает коробку, которая и придает прочность каркасу фундамента. Количество ярусов зависит от высоты, на которую должен подниматься монолитный ленточный фундамент. Схему расположения арматуры обязательно изображают в проекте. Кроме того содержит план ленточного фундамента чертеж размещения армирующей коробки с учетом необходимых просветов между опалубкой и арматурой.

Особенности фундаментной плиты под дом

Преимущества

Данный тип плиты относится к монолитам, иначе говоря, это основание укалывают плавающим способом на малой глубине. После отлива, образуется огромная тяжелая и прочная плита, на которой в дальнейшем будет возводиться дом.

Для того, чтобы залить фундаментную плиту под дом своими руками, необходимо заказать бетономешалку с уже готовым раствором железобетона и заливать в подготовленную яму. Главное соблюдать технологию работ.

Среди прочих достоинств фундаментной плиты стоит отметить и то, что нет необходимости вырывать глубокую яму под заливку раствора, достаточно глубины 15 – 40 см. это позволяет сократить объем используемого материала на 1/3 от общей массы при других видах оснований. Времени на заливку фундаментной плиты уйдет намного меньше.

Стоит отметить что все эти плюсы относятся к основаниям малозаглубленного типа, для монолитной железобетонной фундаментной плиты с созданием подвального помещения и цоколя, понадобится денежных вложений и затрат рабочей силы.

В случае стройки дома на нестабильном грунте с цокольным этажом, фундаментная плита станет незаменимой. Она послужит в качестве пола для первого этажа здания. Понятно, что стоимость работ и материла, будет высокой, но примерно 50% всех затрат окупятся со временем высоким уровнем надежности и прочности.

Фундаментная плита под дом монолитного типа применяется в скандинавских странах, на грунте с низкой точкой промерзания, а эффект теплоизоляции завоевываться при помощи утеплительных материалов.

Классическая

Устанавливается на песочной подушке под фундаментную плиту с добавлением гравия. Материалы для теплоизоляции используются по усмотрению строителей. Заливка железобетона проводится с толщиной 20 – 50 см. это зависит от предполагаемой нагрузки на фундамент. Перед тем как засыпать гравий с песком, слой плодородной почвы обязательно снимается.

Шведская утепленная плита

Характеризуется наименьшей потерей тепла по причине организации пенополистирольной опалубки. Наверх укладывают теплые полы, который нужно залить бетонным раствором 10 см. Все необходимые для дома коммуникации необходимо заложить на стадии укладки подушки песчано-гравиевой. Данный тип плиты способен сократить время застройки, но в то же время считается одним из самых затратных, и сделать ее своими руками не получится. В этом деле нужны специалисты, которые смогут рассчитать все по правилам.

Русская фундаментная плита

Предусматривает присутствие добавочных ребер жесткости фундаментной плиты под несущими конструкциями и в местах предельной нагрузки на основание. Преимущество данного типа плиты в особой надежности и прочности, недостаток в увеличении времени на застройку.

Какова цена на ленточный фундамент?

Что касается цены на ленточную опору, то она составляет от 3000 руб. (85$) за один кв. метр, основание из цементных блоков с лентой обойдется в 2 раза дешевле 1500 руб. (42$) за один кв. метр.

Чтобы положить данное основание, Вам пригодятся:

• бетон В15 – от 4300 руб. (120$) /м3;
• бетон В7,5 – от 3800 руб. (105$) / м3;
• арматура 10 и 12 – от 35000 руб. (980$) / т;
• кладочная сухая смесь М200 – 130 руб. (3-4$)/ мешок;
• ФБС 24-5-6 – от 3500 руб. (95-99 $)/ за 1 блок.

При составлении чертежа ленточного основания, нужно обязательно рассчитывать будущую предполагаемую нагрузку, которая состоит из веса перекрытий, крыши и несущих стен. При учете нужно обязательно учесть предполагаемый вес снежного покрова, который задерживается на крыше здания зимой. Точные расчеты помогут Вам подсчитать нужный объем раствора, необходимого для заливки, кубатуру земляных работ и необходимый для армирования метраж металлопроката.

Сэкономить на закладке плит можно только правильно подсчитав все необходимые материалы. На самих же материалах экономить не стоит, выбирая аналоги дешевле, поскольку такая «экономия» может вызвать со временем трещины на стенах и Вам просто придется делать капремонт или полную перестройку фундамента.

Особенности выполнения плана ленточного фундамента

План опоры дома ленточного типа должен показывать:

• конфигурацию сечения,
• тип и устройство подбетонка,
• глубину закладки на каждом участке (при равной глубине всей опоры параметр указывается однажды, при преимущественно равной – однажды с дополнительным указанием мест фундамента с отличным от общего значения заглублением),
• места расположения инженерных коммуникаций (нижняя отметка отверстий и их диаметр могут указываться непосредственно по месту, на выносном виде или в экспликации).

Простой чертеж ленточного фундамента с указанием материалов и дополнительными пояснениями.

При выполнении чертежа сборного ленточного основания с максимальной точностью указываются координаты и параметры отсчетного блока. При монтаже его устанавливают первым, остальные монтируются привязкой к отсчетному блоку.

При изготовлении фундаментов с монолитными и сборными участками, их границы должны быть точно нанесены на план.

Примеры дополнительных схем армирования для планов ленточных фундаментов.

Особенности построения плана

План опор ленточного типа создается по определенным правилам.

• Выбирается масштабирование 1:100 или 1:400.
• Перед построением выполняют осевую разметку.
• При наличии колонн, их месторасположение указывается на схеме.
• Общие очертания конструкции наносят линиями 0,5-0,8 мм.

Полный план включает в себя изображения подбетонка и подошвы с указанием мест перепадов глубины, характерных для неровных поверхностей, и отверстий для ввода коммуникаций. Последние могут изображаться двумя способами:

• с полным схематичным изображением и указанием данных по нижней точке,
• осевой точкой выносом основных данных (диаметр, параметры нижней точки) на экспликацию.

Коммуникационные отверстия и уступы изображают затушевыванием или контурно, прерывистыми линиями. При необходимости такие изображения уточняются пояснениями или сносками.

Схема ленточного сборного фундамента с дополнительными вынесенными изображениями.

Глубина заложения

Для того, чтобы такое основание долго функционировало, необходимо заложить его на правильную глубину. Для этого необходимо изучить тип грунта и расстояние, на которое он замерзает.

Различают мелкозаглубленный и заглубленный тип основания. Первый тип используется для строительства на пучинистых и слабопучинистых грунтах. Это наиболее распространенный вариант, применяемый в дачном строительстве. Затраты на его возведения составляют всего 15-18% от общей стоимости постройки.

В свою очередь заглубленный фундамент отличается устойчивостью и прочностью. Он подходит и для двухэтажных строений. Соответственно, это более затратный вариант. Глубина заложения заглубленного основания рассчитывается по формуле глубина замерзания плюс 10-20 см. Конечно, чем больше этажей, тем глубже требуется делать фундамент. Это зависит и от типа грунта. Если почва хорошая, глубину можно сократить. Для легкого одноэтажного дома чаще используют мелкозаглубленное основание. Глубина заложения фундамента для двухуровневого дома из пеноблоков достигает 50 см.

Фундамент, заложенный выше глубины промерзания грунта будет зимой выталкиваться из грунта, что может привести к его разрушению

Ленточный фундамент с буронабивными сваями

Ленточный фундамент на буронабивных сваях – отличный вариант для строений небольших площадей, легких каркасных конструкций, хозяйственных пристроек и т.д.

При правильных выверенных расчетах ленточного фундамента на сваях сооружение будет радовать своего владельца на протяжении долгого периода, без повреждений и перекосов конструкции.

Такой тип основания несложно выполнить самостоятельно без привлечения спецтехники. Устройство предусматривает углубления, куда устанавливаются элементы фундамента – сваи. Ямы под сваи бурятся ручным буром.

Популярность данной конструкции для возведения легких построек объясняется наличием следующих плюсов:

• приемлемая цена;
• не нуждается в выравнивании участка;
• допустима укладка ниже уровня промерзания почвы;
• экономичность и легкость возведения.

Данный тип фундамента предполагает устройство ростверка. Он может быть висячим либо заглубленным. В первом случае между ростверком и грунтом делается небольшой промежуток, благодаря чему основание становится выше уровня грунта. При заглубленном исполнении ростверк уходит в почву на 2 см, а поэтому понадобится дополнительно устройство гидро- и теплоизоляции фундамента.

Условия точного переноса плана на местность

Чтобы чертеж было легко перенести на местность и выполнить разметку участка с достаточной точностью, необходимо выполнение определенных условий.

Точное соблюдение масштабирования для каждой части плана. При выполнении укрупненных выносных изображений, их масштаб указывается отдельно. Для общего масштабирования планов фундаментов используются соотношения 1:100, 1:200, 1:300, 1:400.

Значительно упростить перенос схемы на местность поможет осевая разметка. Разбивочные и крайние оси наносятся на общий план и отдельно для выносных видов, а также в местах установки отдельных элементов (колонн и пр.). В обязательном порядке между крайними осями (стен или опорных колонн) и разбивочными указывается расстояние.

Общий план фундамента с указанием размеров, материалов и необходимых отверстий.

Упрощает задачу переноса плана на местность и координатная сетка.

Мелкозаглубленный ленточный фундамент: устройство и технология строительства

Глядя на проект нового дома, владелец прикидывает, сколько кубов бетона и тонн арматуры придется уложить в фундамент. Без этого нет гарантии, что строение не треснет и не покосится под мощным давлением замерзшего грунта.

Принцип «копай глубже» вас не подведет. Он проверен веками. Однако, есть более экономный способ строительства. Он называется фундамент мелкого заложения и может применяться для возведения деревянных срубов и одноэтажных зданий каркасного типа.

Очевидно то, что неглубокий фундамент экономит массу денежных средств и времени. К сожалению, он может применяться не везде и не всегда. Как мы уже сказали, это хороший вариант для малоэтажных строений.

Закладывать мелкое ленточное основание можно лишь при условии, что под ним нет пучинистого грунта. В противном случае неравномерный подъем замерзшей почвы или ее просадка в переувлажненном состоянии вызовут критические деформации бетонной основы дома.

По своей конструкции мелкозаглубленный ленточный фундамент ничем не отличается от традиционного. Основная разница – глубина заложения, которая в данном случае не превышает 50-60 см. В чем же состоит главная технологическая «изюминка» такой конструкции, позволяющая ей противостоять сезонным колебаниям грунта?

Ответ очень простой. Выполняя устройство мелкозаглубленного ленточного фундамента, под бетон укладывают толстый слой песка. Он служит своеобразным буфером между природным грунтом и железобетоном. Небольшие колебания почвы поглощаются песчаной подушкой.

Вода, попав в песок, быстро уходит в низлежащие слои. Даже если она замерзнет, то ничего страшного не произойдет. Песчаная подушка равномерно поднимется под фундаментом, а после таяния льда вновь опустится. Зданию никакого ущерба от таких подвижек не будет.

Как известно, обычный ленточный фундамент закладывают глубоко (1,7-2,5 метра) вовсе не по причине недостаточной прочности железобетона. Такая глубина нужна для того, чтобы подошва оказалась ниже отметки промерзания грунта. В этом случае силы морозного пучения не давят на подошву снизу и дом стоит надежно.

Помня об этом, мы никому не советуем шутить с пучинистыми грунтами. Стройте фундамент мелкого заложения только на тех участках, где грунтовые воды стоят низко, а почва не имеет в своей структуре большого количества глины, пылеватого песка, торфяника или лессовидных суглинков.

Выгода от такого решения очевидна, поскольку смета на строительство фундамента мелкого заложения в 2-3 раза меньше стандартного. Трудоемкость и сроки возведения соответственно уменьшатся.

Устройство

Железобетонные ленточные фундаменты могут быть двух видов.

Мелкозаглубленные варианты можно применять на спокойных, непучинистых грунтах с хорошей несущей способностью под небольшие здания (каркасные постройки, дома из дерева). Ленту в этом случае достаточно заглубить на 10–15 см в твердый слой почвы, который находится под плодородным мягким слоем. Следует учесть, что общая высота фундамента согласно нормативам должна быть не менее 60 см.
Монолитные ленточные фундаменты глубокого заложения устраивают под тяжелыми домами. Как правило, их опускают ниже уровня промерзания грунта согласно климатическим нормам на 10–15 см

Важно, чтобы подошва упиралась в твердый слой грунта, обладающий высокой несущей способностью. В связи с этим может появиться необходимость дополнительного заглубления фундамента до необходимой опоры.

Технология производства ленточных фундаментов различается. Такие фундаменты бывают следующими:

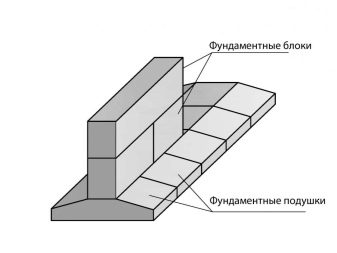

• сборные – состоят из железобетонных блоков и подушек заводского изготовления. Сборные фундаменты возводятся очень быстро, для проведения монтажных работ потребуется строительная техника;

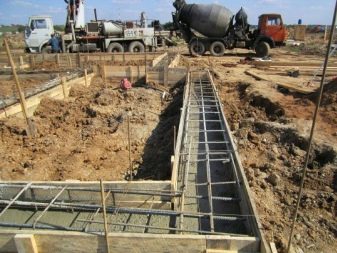

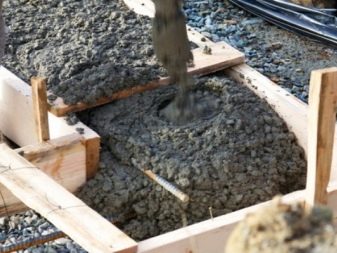

• монолитные – такие конструкции делают сразу на месте строительства. В опалубку укладывают арматуру и заливают бетонную смесь. Монолитный армированный фундамент не требует привлечение строительной техники, ведь его можно сделать самостоятельно даже без специализированных навыков.

Основным материалом бетонной конструкции является портландцемент. Его марку подбирают согласно проекту. Для строительства индивидуальных жилых малоэтажных домов обычно берут портландцемент марки М400. А также в состав бетонной заливки входят наполнители (щебень и песок) и вода. Конструкция может быть бутобетонной, в этом случае в качестве наполнителя используют бутовые камни.

Наилучшими прочностными характеристиками для фундамента обладает железобетон. Это бетонная заливка, армированная стальным каркасом. Сетка армирования состоит из продольных и поперечных прутьев, связанных между собой вязальной проволокой. Опалубка является обязательным элементом монолита. Ее собирают из деревянных досок, листов фанеры и ДСП. Наиболее распространено применение досок толщиной 25–40 мм из хвойных пород древесины. Из них монтируют щиты, которые закрепляют в котловане.

По виду материала и наполнения бетонной смеси монолитные фундаменты разделяют на такие типы, как:

• бетонные;
• железобетонные;
• бутобетонные.

Важным вопросом в проектировании и монтаже фундаментов является конструктивное решение полов. При устройстве монолитного ленточного фундамента грунт под полом остается насыщенным влагой, от воздействия которой полу необходима защита. При низком цоколе делаются полы по грунту. Котлован во избежание просадки засыпается на утрамбованный грунт обратно щебнем и песком. Поверх них устраивается слой гидроизоляции. Плиту пола делают не связанной с лентой фундамента, узлы стыков обеспечивают гидроизоляцией. Кроме этого, для отвода лишней влаги устраивают дренажную систему вокруг здания, включающую в себя ливневую канализацию для отвода дождевых водных масс от фундамента. Эти мероприятия являются довольно дорогостоящими.

Ярким примером устройства монолитного ленточного фундамента является вариант с отмосткой. Плита пола в виде перекрытий используется обычно при создании подпольного пространства. В этом случае в цоколе дома делаются вентиляционные отверстия, открытые при эксплуатации круглогодично.
