Технология производства биогаза: виды, плюсы и минусы

Принцип работы установки

Процесс получения биогаза из навоза или другого сырья называется ферментацией, а сбраживание осуществляется за счет жизнедеятельности специальных бактерий. При этом на поверхности сырья образуется корка, которую необходимо постоянно разрушать. Делать это нужно, тщательно перемешивая содержимое вручную или с использованием специальных приборов внутри реактора. В результате подобных манипуляций и высвобождается биогаз.

Полученный биогаз после очистки собирается в специальную емкость — газгольдер, из которой он проводится по газовым трубам к месту использования. Переработанное сырье превращается в биоудобрение. Оно выгружается через специальное отверстие, а затем может вноситься в почву или использоваться в качестве кормовой добавки для животных, что зависит от исходного сырья.

Чтобы получить биогаз своими руками, кроме соблюдения режима отсутствия кислорода следует еще выполнить несколько условий:

• Доступность питательных веществ для бактерий.
• Соблюдение температурного режима.
• Выбор правильного времени для сбраживания.
• Соблюдение кислотного и щелочного баланса.
• Своевременная загрузка и выгрузка сырья.
• Соблюдение пропорций твердых частиц в сырье и своевременное перемешивание.

Юридическое оформление

Согласовывать установку придется с СЭС, газовой инспекцией и пожарниками. Вам понадобятся:

• Технологическая схема установки.
• План размещения оборудования и составляющих с привязкой самой установки, местом установки теплового агрегата, места прокладки трубопроводов и энергомагистралей, подключения насоса. На схеме должны быть обозначены громоотвод и подъездные пути.
• Если установка будет находиться в помещении, то необходим также будет план вентиляции, которая будет обеспечивать не менее чем восьмикратный обмен всего воздуха в помещении.

Как видим, без бюрократии и тут не обойтись.

Имея источник энергии им грех не воспользоваться

Напоследок немного о производительности установки. В среднем за сутки биогазовая установка выдает объем газа в два раза превышающий полезный объем резервуара. То есть, 40 м3 навозной жижи дадут в сутки 80 м3 газа. Примерно 30% уйдет на обеспечение самого процесса (главная статья расходов — подогрев). Т.е. на выходе вы получите 56 м3 биогаза в день. Для покрытия потребностей семьи из трех человек и на отопление среднего по размерам дома требуется по статистике 10 м3. В чистом остатке у вас 46 м3 в день. И это при небольшой установке.

Биореактор – основа биогазовой установки

Емкость, в которой происходит анаэробное разложение биомассы, называют биореактором, ферментатором, или метантанком. Биореакторы бывают полностью герметичными, с фиксированным или плавающим куполом, имеющие конструкцию водолазного колокола. Колокольные психрофильные (не требующие подогрева) биореакторы имеют вид открытого резервуара с жидкой биомассой, в которую погружена емкость в виде цилиндра или колокола, где собирается биогаз.

Собравшийся биогаз оказывает давление на цилиндр, из-за чего тот приподнимается над резервуаром. Таким образом, колокол также выполняет функцию газгольдера – временного хранилища образовавшегося газа.

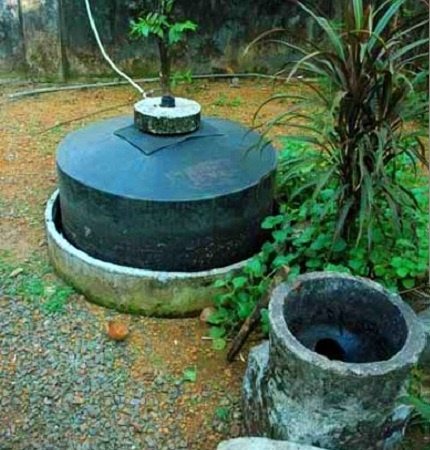

Биореактор с плавающим куполом

Недостатком колокольной конструкции биогазового реактора является невозможность перемешивания субстрата и его подогрева в холодные периоды года. Также негативным фактором является сильный запах, и антисанитария из-за открытой поверхности части субстрата.

К тому же, часть образовавшегося газа улетучится в атмосферу, загрязняя окружающую среду. Поэтому данные биореакторы используются лишь в кустарных биогазовых установках в бедных странах с жарким климатом.

Еще один пример биореактора с плавающим куполом

Ради предотвращения загрязнения окружающей среды и исключения неприятного запаха реакторы биогазовых установок для дома и больших производств имеют конструкцию с фиксированным куполом. Форма конструкции в процессе газообразования большого значения не имеет, но при использовании цилиндра с крышей в виде купола достигается значительная экономия строительных материалов. Биореакторы с фиксированным куполом снабжаются патрубками для добавления новых порций биомассы и отбора отработанного субстрата.

Разновидность биореактора с фиксированным куполом

Основные типы биогазовых установок

Поскольку наиболее приемлемой является конструкция с фиксированным куполом, то большинство готовых решений биореакторов имеют данный тип. В зависимости от способа загрузки биореакторы имеют различную конструкцию и подразделяются на:

• Порционные, с разовой загрузкой всей биомассы, и с последующей полной выгрузкой после отработки сырья. Основным недостатком данного типа биореакторов является неравномерность выделения газа в течение переработки субстрата;
• непрерывной загрузкой и выгрузкой сырья, благодаря чему достигается равномерное выделение биогаза. Благодаря конструкции биореактора во время загрузки и выгрузки не прекращается производство биогаза и не происходит утечек, так как патрубки, по которым осуществляется добавление и удаление биомассы, выполнены в виде гидрозатвора, предотвращающего вытекание газа.

Пример порционного биореактора

Порционные биогазовые реакторы могут иметь любую конструкцию, предотвращающую утечку газа. Так, например, в свое время в Австралии были популярны канальные метантанки с эластичным надувающимся сводом, где небольшое избыточное давление внутри биореактора надувало пузырь из прочного полипропилена. При достижении определенного уровня давления внутри биореактора, включался компрессор, откачивающий выработанный биогаз.

Канальные биореакторы с эластичным газгольдером

Тип брожения в данной биогазовой установке может быть мезофильным (со слабым подогревом). Из-за большой площади раздувающегося купола, канальные биореакторы могут устанавливаться только в отапливаемых помещениях, или в регионах с жарким климатом. Достоинством конструкции является отсутствие необходимости в промежуточном ресивере, но большим недостатком является уязвимость эластичного купола к механическим повреждениям.

Большой канальный биореактор с эластичным газгольдером

В последнее время набирают популярности порционные биореакторы с сухой ферментацией навоза без добавления воды в субстрат. Поскольку в навозе имеется своя влажность, ее будет достаточно для жизнедеятельности организмов, хотя интенсивность реакций уменьшится.

Биореакторы сухого типа имеют вид герметичного гаража с плотно закрывающимися дверьми. Биомасса загружается в реактор при помощи фронтального погрузчика и остается в таком состоянии до завершения полного цикла газообразования (примерно полгода), при этом не требуется добавления субстрата и его перемешивания.

Порционный биореактор с загрузкой через герметично закрывающуюся дверь

Преимущества биогаза

Биогаз экологичен

Биогаз является возобновляемым, а также чистым источником энергии. Газ, получаемый в результате биоразложения, не загрязняет окружающую среду; это фактически уменьшает выбросы парниковых газов (то есть уменьшает парниковый эффект).

В процессе не происходит сгорания, что означает отсутствие выброса парниковых газов в атмосферу; поэтому использование газа из отходов как формы энергии на самом деле является отличным способом борьбы с глобальным потеплением.

Неудивительно, что забота об окружающей среде является основной причиной, по которой использование биогаза стало более распространенным. Биогазовые установки значительно сдерживают парниковый эффект: заводы снижают выбросы метана, улавливая этот вредный газ и используя его в качестве топлива.

Производство биогаза помогает снизить зависимость от использования ископаемого топлива, такого как нефть и уголь.

Другое преимущество биогаза состоит в том, что, в отличие от других видов возобновляемых источников энергии, этот процесс является естественным и не требует энергии для процесса генерации.

Кроме того, сырье, используемое в производстве биогаза, является возобновляемым, поскольку деревья и сельскохозяйственные культуры будут продолжать расти. Навоз, пищевые отходы и растительные остатки — это сырье, которое всегда будет в наличии, что делает его весьма устойчивым вариантом.

Выработка биогаза снижает загрязнение почвы и воды

Переполненные свалки не только распространяют неприятные запахи — они также позволяют токсичным жидкостям стекать в подземные источники воды. Следовательно, еще одно преимущество биогаза заключается в том, что производство биогаза может улучшить качество воды. Кроме того, анаэробное пищеварение дезактивирует патогены и паразитов; таким образом, он также довольно эффективен в снижении заболеваемости болезнями, передаваемыми через воду. Аналогичным образом, сбор и утилизация отходов значительно улучшаются в районах с биогазовыми установками. Это, в свою очередь, приводит к улучшению состояния окружающей среды, санитарии и гигиены.

Биореакор производит органические удобрения

Побочным продуктом процесса генерации биогаза является обогащенный органический (дигестат), который является идеальным дополнением или заменой химических удобрений.

Выброс удобрений из биогазовой установки может ускорить рост растений и устойчивость к болезням, тогда как коммерческие удобрения содержат химические вещества, которые оказывают токсическое воздействие и могут вызывать пищевое отравление, среди прочего.

Это простая и недорогая технология, которая способствует циркулярной экономике

Технология производства биогаза довольно дешевая. Онв проств в настройке и не требует больших вложений в небольших масштабах. Небольшие биодегустаторы можно использовать прямо дома, используя кухонные отходы и навоз.

Бытовая система окупается через некоторое время, а материалы, используемые для генерации газа, абсолютно бесплатны. Проявленный газ может быть использован непосредственно для приготовления пищи и выработки электроэнергии.

Это то, что позволяет себестоимости производства биогаза быть относительно низким.

Фермы могут использовать биогазовые установки и отходы, производимые их домашним скотом каждый день. Отходы одной коровы могут дать достаточно энергии для питания лампочки на целый день.

На больших станциях биогаз также может быть сжат для достижения качества природного газа и использован для питания автомобилей. Строительство таких заводов требует относительно небольших капиталовложений и создает экологичные рабочие места. Например, в Индии было создано 10 миллионов рабочих мест, в основном в сельской местности, на заводах и в сборе органических отходов.

Полезные советы

Напоследок приведём список полезной информации, которая поможет вам избежать дополнительных проблем при создании биогазовой установки:

1. Практика говорит, что для обогрева жилого помещения площадью 50 м2 необходимо затратить газа объёмом 3,5 м3 в час.
2. Нежелательно применять биогаз напрямую для приготовления пищи, потому что могут измениться вкусовые качества.
3. Необходимо избегать попадания в сырьё твёрдых предметов (гаек, болтов и т.п.), потому что оборудование может испортиться.

Чтобы биогаз стабильно горел, он должен соответствовать определённым стандартам:

• содержание метана минимум 65% (оптимальное содержание от 90 до 95%);
• должны отсутствовать водяные пары, водород и углекислый газ;
• нормальное давление при подаче газа 12,5 бар;

В случае, если при скачке давления или по другим причинам газ потухнет, а его подача будет продолжаться, может привести к трагическим последствиям. Поэтому следует использовать современное оборудование с датчиками газового контроля.

Типы биореакторов

Установки для производства биогаза различаются по типу загрузки сырья, сбору полученного газа, размещению реактора относительно поверхности земли, материала изготовления. Бетон, кирпич и сталь являются наиболее подходящими материалами для строительства биореакторов.

По типу загрузки различают биоустановки, в которые загружается заданная порция сырья и проходит цикл переработки, а затем полностью выгружается. Выработка газа в этих установках нестабильна, зато в них можно загружать любые виды сырья. Как правило они имеют вертикальное расположение и занимают мало места.

В систему второго типа ежедневно подгружается порция органических отходов и выгружается равная ей по объему порция готовых ферментированных удобрений. В реакторе всегда остается рабочая смесь. Установка так называемой непрерывной загрузки стабильно вырабатывает больше биогаза и пользуется большой популярностью у фермеров. В основном эти реакторы расположены горизонтально и удобны при наличии свободного места на участке.

Выбранный тип сбора биогаза определяет конструктивные особенности реактора.

• баллонные системы состоят из резинового или пластикового термостойкого баллона, в котором совмещены реактор и газгольдер. Преимущества этого вида реакторов – простота конструкции, загрузки и выгрузки сырья, легкость очистки и транспортировки, малая стоимость. К минусам можно отнести небольшой срок службы, 2-5 лет, возможность повреждения в результате внешних воздействий. К баллонным реакторам относятся и установки канального типа, которые широко используются в Европе для переработки жидких отходов и сточных вод. Такой резиновый верх эффективен при высокой температуре окружающей среды и отсутствии риска повреждений баллона. У конструкции с фиксированным куполом полностью закрытый реактор и компенсирующая емкость для выгрузки шлама. Газ скапливается в куполе, при загрузке очередной порции сырья переработанная масса выталкивается в компенсационную емкость.
• Биосистемы с плавающим куполом состоят из монолитного биореактора, расположенного под землей и подвижного газгольдера, который плавает в специальном водяном кармане или прямо в сырье и поднимается под действием давления газа. Преимуществом плавающего купола является легкость эксплуатации и возможность определения давления газа по высоте поднятия купола. Это отличное решение для крупной фермы.
• При выборе подземного или расположения установки над поверхностью, нужно учитывать уклон рельефа, что облегчает загрузку и выгрузку сырья, усиленную теплоизоляцию подземных конструкций, которая защищает биомассу от суточных колебаний температуры и делает процесс брожения более стабильным.

Конструкция может оснащаться дополнительными устройствами для подогрева и перемешивания сырья.

Инструкция по самостоятельному строительству

Если нет опыта в сборке сложных систем, имеет смысл подобрать в сети или разработать самый простой чертеж биогазовой установки для частного дома.

Чем проще конструкция, тем она надежнее и долговечнее. Позже, когда появятся навыки строительства и обращения с системой, можно будет переделать оборудование или смонтировать дополнительную установку.

В дорогих конструкциях промышленного производства предусмотрены системы перемешивания биомассы, автоматического подогрева, очистки газа и т.д. Бытовое оборудование не так сложно. Лучше собрать простую установку, а потом добавить элементы, в которых возникнет необходимость

При расчете объема ферментатора стоит ориентироваться на 5 м.куб. Такая установка позволяет получить количество газа, необходимое для обогрева частного дома площадью 50 м.кв., если в качестве источника тепла используют газовый котел или печь.

Это усредненный показатель, т.к. калорийность биогаза обычно не выше 6000 ккал/м.куб.

Чтобы процесс ферментации протекал более-менее стабильно, нужно добиться правильного температурного режима. Для этого биореактор устанавливают в земляной яме или заранее продумывают надежную теплоизоляцию. Постоянный подогрев субстрата можно обеспечить, если под основание ферментатора подвести трубу водяного отопления

Строительство биогазовой установки можно разделить на несколько этапов.

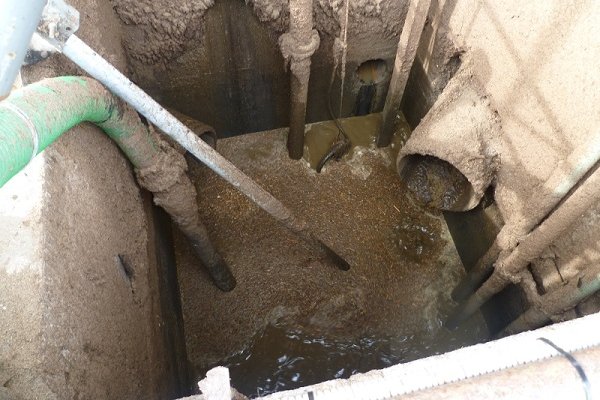

Этап 1 – подготовка ямы под биореактор

Практически вся биогазовая установка находится под землей, поэтому многое зависит от того, как была вырыта и отделана яма. Есть несколько вариантов укрепления стенок и герметизации ямы – пластик, бетон, полимерные кольца.

Оптимальное решение – покупка готовых полимерных колец с глухим дном. Они обойдутся дороже подручных материалов, зато не потребуется дополнительная герметизация. Полимеры чувствительны к механическим нагрузкам, зато не боятся влаги и химически агрессивных веществ. Они не подлежат ремонту, но при необходимости их легко будет заменить.

От подготовки стен и днища биореактора зависит интенсивность брожения субстрата и выход газа, поэтому яму тщательно укрепляют, утепляют и герметизируют. Это самый сложный и трудоемкий этап работ

Этап 2 – обустройство газового дренажа

Покупка и монтаж специальных мешалок для биогазовых установок – дорогое удовольствие. Систему можно удешевить, обустроив газовый дренаж. Он представляет собой вертикально установленные полимерные канализационные трубы, в которых проделано множество отверстий.

При расчете длины труб дренажа следует ориентироваться на запланированную глубину заполнения биореактора. Верхние части труб должны быть выше этого уровня.

Для газового дренажа можно выбрать металлические или полимерные трубы. Первые прочнее, а вторые устойчивее к химическим воздействиям. Лучше отдать предпочтение полимерам, т.к. металл быстро проржавеет и сгниет

В готовый биореактор можно сразу загрузить субстрат. Его накрывают пленкой, чтобы выделяющийся в процессе ферментации газ находился под небольшим давлением. Когда будет готов купол, это обеспечит нормальную подачу биометана по отводящей трубе.

Этап 3 – монтаж купола и труб

Завершающий этап сборки простейшей биогазовой установки – это монтаж купольной верхней части. В самой высокой точке купола устанавливают газоотводящую трубу и протягивают ее к газгольдеру, без которого не обойтись.

Емкость биореактора закрывают плотной крышкой. Чтобы предотвратить смешивание биометана с воздухом, обустраивают гидрозатвор. Также он служит для очистки газа. Нужно предусмотреть спусковой клапан, который сработает, если давление в ферментаторе будет слишком высоким.

Более подробно отом, как сделать биогаз из навоза читайте  в этом материале.

Свободное пространство биореактора в какой-то мере выполняет функции хранилища газа, однако этого недостаточно для безопасной работы установки. Газ должен потребляться постоянно, иначе возможен взрыв от избыточного давления под куполом

Система подогрева и теплоизоляция

Без подогрева перерабатываемой жижи размножаться будут психофильные бактерии. Процесс переработки в этом случае займет от 30 дней, а выход газа будет небольшим. Летом, при наличии теплоизоляции и предварительном подогреве загрузки возможен выход на температуры до 40 градусов, когда начинается развитие мезофильных бактерий, но зимой такая установка практически неработоспособна — процессы протекают очень вяло. При температуре ниже +5°C они практически замирают.

Зависимость сроков переработки навоза в биогаз от температуры

Чем греть и где расположить

Для получения лучших результатов используют подогрев. Наиболее рациональный — водяной подогрев от котла. Работать котел может на электричестве, твердом или жидком топливе, также можно запустить его на вырабатываемом биогазе. Максимальная температура, до которой требуется греть воду — +60°C. Более горячие трубы могут вызвать налипание на поверхность частиц, что приведет к снижению эффективности обогрева.

Можно использовать и прямой подогрев — вставить ТЭНы, но во-первых, сложно организовать перемешивание, во-вторых, на поверхности будет налипать субстрат, снижая теплоотдачу, ТЭНы будут быстро перегорать

Обогреваться биогазовая установка может с использованием стандартных радиаторов отопления, просто трубами, закрученными в змеевик, сварными регистрами. Трубы использовать лучше полимерные — металлопластиковые или полипропиленовые. Подходят также трубы из гофрированной нержавейки, их проще укладывать, особенно в цилиндрических вертикальных биореакторах, но гофрированная поверхность провоцирует налипание осадка, что не очень хорошо для теплоотдачи.

Чтобы снизить возможность осаждения частиц на греющих элементах, их располагают в зоне мешалки. Только при этом надо все спроектировать так, чтобы мешалка не могла задеть трубы. Часто кажется, что лучше нагреватели расположить снизу, но практика показала, что из-за осадка на дне такой обогрев неэффективен. Так что более рационально располагать нагреватели на стенках метатэнка биогазовой установки.

Способы водяного обогрева

По способу расположения труб обогрев может быть наружным или внутренним. При внутреннем расположении обогрев эффективен, но ремонт и обслуживание нагревателей невозможны без останова и откачки системы

Потому подбору материалов и качеству выполнения соединений уделяют особое внимание

Обогрев повышает производительность биогазовой установки и сокращает сроки переработки сырья

При наружном расположении обогревателей, требуется больше тепла (затраты на подогрев содержимого биогазовой установки намного выше), так как много тепла уходит на обогрев стенок. Зато система всегда доступна для ремонта, а прогрев более равномерный, так как греется среда от стенок. Еще один плюс такого решения — мешалки не могут повредить систему обогрева.

Чем утеплять

На дно котлована насыпается сначала выравнивающий слой песка, затем теплоизоляционный слой. Это может быть глина, перемешанная с соломой и керамзитом, шлаком. Все эти компоненты можно смешать, можно насыпать отдельными слоями. Их выравнивают в горизонт, устанавливают емкость биогазовой установки.

Бока биореактора можно утеплять современными материалами или классическими дедовскими методами. Из дедовских методов — обмазка глиной с соломой. Наносится в несколько слоев.

Для утепления биореакторов используют современные материалы

Из современных материалов можно использовать экструдированный пенополистирол высокой плотности, газобетонные блоки малой плотности, вспененный пенополиуретан. Наиболее технологичен в данном случае пенополиуретан (ППУ), но услуги по его нанесению недешевы. Зато получается бесшовная теплоизоляция, которая минимизирует затраты на обогрев. Есть еще один теплоизоляционный материал — вспененное стекло. В плитах он очень дорог, но его бой или крошка стоит совсем немного, а по характеристикам он почти идеален: не впитывает влагу, не боится замерзания, хорошо переносит статические нагрузки, имеет низкую теплопроводность.

Расчет рентабельности установки

В качестве сырья для производства биогаза обычно используют коровий навоз. Одна взрослая корова может дать его столько, чтобы обеспечить 1.5 м.куб. топлива; свинья – 0.2 м.куб.; курица или кроль (в зависимости от массы тела) – 0.01-0.02 м.куб. Чтобы понять, много это или мало, можно сравнить с более привычными видами ресурсов.

Галерея изображений

Фото из

Иногда системы устанавливают в подсобных помещениях. Это удобно с точки зрения осмотров и обслуживания, но небезопасно, т.к. биометан может взорваться

Поэтому следует уделить особое внимание вопросам безопасности

Транспортировка сырья – отдельный вопрос, который следует обдумать в процессе проектирования биогазовой установки. Для перевозки по участку лучше использовать специальную технику или прицепы. Если нужна доставка на большие расстояния, следует просчитать расходы на топливо и определить, окупятся ли они

При покупке контейнеров биогазовой установки и тем более при изготовлении своими руками придется уделить внимание их качеству. Также в процессе эксплуатации системы нужны регулярные проверки состояния и ремонты

Биогазовая установка может стать настоящим спасением для фермерского хозяйства. Она позволяет сэкономить на топливе для обогрева и/или освещения коровников. Также это отличный вариант безвредной утилизации отходов. Однако в первые годы вряд ли приходится рассчитывать на полноценную отдачу

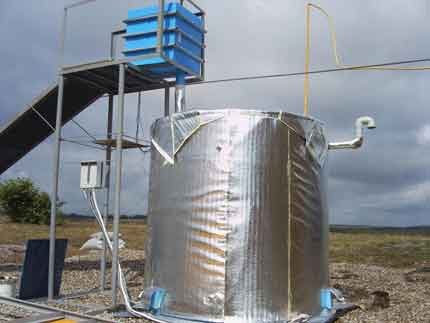

Устройство биореактора из утепленной пластиковой емкости

Удобный транспорт для перевозки субстрата

Компактная установка промышленного производства

Биогазовая установка на молочной ферме

1 м.куб. биогаза обеспечивает такое же количество тепловой энергии, как:

• дрова – 3.5 кг;
• уголь – 1-2 кг;
• электричество – 9-10 кВт/ч.

Если знать примерный вес сельскохозяйственных отходов, которые будут доступны в течение ближайших лет, и количество необходимой энергии, можно просчитать рентабельность биогазовой установки.

Один из главных недостатков добычи биогаза – запах. Возможность использования небольших компостных куч – это большой плюс, но придется терпеть неудобства и тщательно контролировать процесс, чтобы не спровоцировать распространение болезнетворных микроорганизмов (+)

Для закладки в биореактор готовят субстрат, в который входят несколько компонентов в таких пропорциях:

• навоз (лучше всего коровий или свиной) – 1.5 т;
• органические отходы (это могут быть перегнившие листья или другие компоненты растительного происхождения) – 3.5 т;
• подогретая до 35 градусов вода (количество теплой воды рассчитывают так, чтобы ее масса составляла 65-75% от общего количества органики).

Расчет субстрата сделан для одной закладки на полгода, если исходить из умеренного потребления газа. Примерно через 10-15 дней процесс ферментации даст первые результаты: газ появится в небольших количествах и начнет заполнять хранилище. Через 30 дней можно ожидать полноценной выработки топлива.

Оборудование для производства биогаза пока еще не особенно распространено в нашей стране. Во многом это связано с плохой информированностью людей о преимуществах и особенностях работы биогазовых систем. В Китае и Индии многие небольшие фермерские хозяйства оборудованы кустарными установками для получения дополнительного чистого топлива

Если установка работает правильно, объем биогаза постепенно будет увеличиваться, пока субстрат не перегниет. Производительность конструкции напрямую зависит от скорости брожения биомассы, которая в свою очередь связана с температурой и влажностью субстрата.

Специфика получения биогаза

Биогаз образуется в результате брожения биологического субстрата. Его разлагают гидролизные, кислото- и метанообразующие бактерии. Смесь вырабатываемых бактериями газов получается горючей, т.к. содержит большой процент метана.

По своим свойствам она практически не отличается от природного газа, который используется для промышленных и бытовых нужд.

При желании каждый владелец дома может приобрести биогазовую установку промышленного изготовления, но это дорого, а окупаются вложения в течение 7-10 лет. Поэтому имеет смысл приложить усилия и сделать биореактор своими руками

Биогаз – экологически чистое топливо, а технология его получения не оказывает особого влияния на окружающую среду. Более того, в качестве сырья для биогаза используют отходы жизнедеятельности, которые нуждаются в утилизации. Их помещают в биореактор, где происходит переработка:

• В течение некоторого времени биомасса подвергается воздействию бактерий. Срок брожения зависит от объема сырья.
• В результате деятельности анаэробных бактерий выделяется горючая смесь газов, в состав которой входят метан (60%), углекислый газ (35%) и некоторые другие газы (5%). Также при брожении в небольших количествах выделяется потенциально опасный сероводород. Он ядовит, поэтому крайне нежелательно, чтобы люди подвергались его воздействию.
• Смесь газов из биореактора очищается и поступает в газгольдер, где хранится до момента использования по назначению.
• Газ из газгольдера можно использовать точно так же, как природный. Он поступает к бытовым приборам – газовым печам, отопительным котлам и т.п.
• Разложившуюся биомассу необходимо регулярно удалять из ферментатора. Это дополнительные трудозатраты, однако усилия окупаются. После брожения сырье превращается в высококачественное удобрение, которое используют на полях и огородах.

Биогазовая установка выгодна для владельца частного дома только в том случае, если у него есть постоянный доступ к отходам животноводческих ферм. В среднем из 1 м.куб. субстрата можно получить 70-80 м.куб. биогаза, но выработка газа идет неравномерно и зависит от многих факторов, в т.ч. температуры биомассы. Это осложняет расчеты.

Биогазовые установки идеально подходят для фермерских хозяйств. Отходы жизнедеятельности животных способны дать достаточно газа для полноценного обогрева жилых помещений и хозяйственных построек (+)

Чтобы процесс получения газа был стабильным и непрерывным, лучше всего строить несколько биогазовых установок, а субстрат в ферментаторы закладывать с разницей во времени. Такие установки работают параллельно, а сырье в них загружают последовательно. Это гарантирует постоянную выработку газа, благодаря чему можно добиться его непрерывного поступления к бытовым приборам.

В идеале биореактор должен подогреваться. Каждые 10 градусов тепла увеличивают выработку газа вдвое. Хотя обустройство подогрева требует вложений, это окупается большей эффективностью конструкции (+)

Самодельное биогазовое оборудование, собранное из подручных материалов, обходится гораздо дешевле установок промышленного производства. Его эффективность ниже, но вполне соответствует вложенным средствам. Если есть доступ к навозу и желание приложить собственные усилия для сборки и обслуживания конструкции, это очень выгодно.

Сбор и отвод биогаза

Отведение биогаза из реактора происходит через трубу, один конец которой находится под крышей, второй обычно опущен в гидрозатвор. Это емкость с водой, в которую выводится полученный биогаз. В гидрозатворе есть вторая труба — она находится выше уровня жидкости. В нее выходит уже более чистый биогаз. На выходе их биореактора устанавливается отсечной газовый кран. Лучший вариант — шаровый.

Какие материалы можно использовать для системы передачи газа? Гальванизированные металлические трубы и газовые трубы из ПНД или ППР. Они должны обеспечивать герметичность, швы и стыки проверяются при помощи мыльной пены. Весь трубопровод собирается из труб и арматуры одного диаметра. Без сужений и расширений.

Очищение от примесей

Примерный состав получаемого биогаза такой:

Примерный состав биогаза

• метан — до 60%;
• углекислый газ — 35%;
• другие газообразные вещества (в том числе и сероводород, придающий газу неприятный запах) — 5%.

Для того чтобы биогаз не имел запаха и хорошо горел, необходимо удалить из него углекислый газ, сероводород, пары воды. Удаление углекислого газа происходит в гидрозатворе, если на дно установки добавить гашеную известь. Такую закладку придется периодически менять (как станет газ гореть хуже — пора менять).

Осушение газа можно сделать двумя способами — сделав в газопроводе гидрозатворы — вставив в трубу изогнутые участки под гидрозатворы, в которых будет скапливаться конденсат. Недостаток такого способа — необходимость регулярного опорожнения гидрозатвора — при большом количестве собранной воды она может заблокировать проход газа.

Второй способ — поставить фильтр с силикагелем. Принцип тот же, что и в гидрозатворе — газ подается в силикагель, отводится осушенный из-под крышки. При таком способе осушения биогаза, силикагель приходится периодически осушать. Для этого его требуется прогреть некоторое время в микроволновке. Он нагревается, влага испаряется. Можно засыпать и снова использовать.

Фильтр для очистки биогаза от сероводорода

Для удаления сероводорода используется фильтр с загрузкой из металлической стружки. Можно в емкость загрузить старые металлические мочалки. Очищение происходит точно также: газ подается в нижнюю часть заполненной металлом емкости. Проходя, он очищается от сероводорода, собирается в верхней свободной части фильтра, откуда выводится по через другую трубу/шланг.

Газгольдер и компрессор

Прошедший очистку биогаз поступает в емкость для хранения — газгольдер. Это может быть герметичный полиэтиленовый мешок, пластиковая емкость. Основное условие — газонепроницаемость, форма и материал не имеют значения. В газгольдере хранится запас биогаза. Из него, при помощи компрессора, газ под определенным давлением (задается компрессором) поступает уже к потребителю — на газовую плиту или котел. Этот газ также может использоваться для выработки электроэнергии при помощи генератора.

Один из вариантов газгольдеров

Для создания стабильного давления в системе после компрессора желательно установить ресивер — небольшое устройство для нивелирования скачков давления.

Кратко об определении биогаза

Согласно научным определениям, биогаз – это продукт, полученный в результате процесса брожения массы биологических отходов. При этом продуктом брожения является метан или водород.

Образование метана (или водорода) происходит в результате жизнедеятельности бактерий трёх видов:

• гидролизных;
• образующих кислоты;
• образующих метан.

Качественным продуктом брожения считается состав газовой смеси, содержимое которой распределяется в соотношении: 50-85% метана, 15-50% углекислого газа, и менее 5% сероводорода.

Примерно так выглядит структурная схема добычи альтернативной энергии. При этом используются традиционные для быта источники сырья, удачно подходящие для получения альтернативной энергии – биотоплива

Эта газовая смесь пропускается сквозь фильтры с целью очистки от присутствия CO2 и H2S, после чего остаётся чистый биологический метан. Такой газ ничем не отличается от природного газа, используемого в бытовой и промышленной сфере.

Сырьём для получения качественной биологической газовой смеси обычно выступают:

• навоз и птичий помёт;
• отходы спиртового производства (барда);
• излишки пивоваренных производств (пивная дробина);
• фекальные массы и отходы рыбного производства;
• свекольный жом, бытовые отходы, трава и прочее.

Это лишь часть всего допустимого к применению сырья. Но даже этот список показывает: насколько многообразен перечень сырья, чтобы иметь возможность наладить производство биогаза на постоянной основе.

Установка производства биотоплива, изготовленная под нужды одного из многих действующих фермерских хозяйств. Небольшая по объёму станция, но вполне удовлетворяющая потребности частного фермерского хозяйства

Объёмные показатели выхода газовой смеси напрямую зависят от вида применяемого сырья и содержания в нём сухих веществ. Так, если применить в деле навоз крупного рогатого скота, реально из одной тонны навоза получить 50-60 м3биотоплива, содержащего до 60% метана.

Считается, что лучшим сырьём являются отходы с большим содержанием жира. Переработка одной тонны отходов жира через классическую установку получения биотоплива может давать до 1300 м3 газовой смеси, где содержание метана доходит до 90%.
