Установка звонка в квартиру: обзор схем + пошаговая монтажная инструкция

Разновидности звонков

Своему возникновению дверной электрический звонок обязан изобретению электромагнита. Первые модели имели достаточно примитивное конструкционное решение, но с течением времени конструкция всё усложнялась. Современные дверные звонки выгодно отличаются удобством и функциональностью.

В наше время принято выделять следующие виды дверных звонков:

Механические

Сегодня их применяют исключительно в декоративных целях – для отделки входной двери в каком-либо дизайнерском направлении. Устройство дверных замков механического типа самое простое.

Электромеханические

Как видно на фото дверного звонка подобного типа, он состоит из катушки с сердечником, ударного механизма и резонатора. Под действием электрического тока происходит соприкосновение ударного механизма и резонаторной пластины, в результате которого раздаётся звуковой сигнал.

Достоинства:

• незамысловатость;
• лёгкость установки;
• долговечность.

Отрицательные стороны:

• монотонность звука;
• отсутствие возможности установки более одной мелодии;
• необходимость подключения к электрической сети.

Электронные

Электронные дверные звонки могут быть проводными и беспроводными. Принцип работы проводных устройств заключается в следующем: при нажатии на кнопку электроцепь замыкается и на динамик подаётся звуковой сигнал. Сегодня на такие звонки можно установить любую музыку или звук. Их отличает надёжность и универсальность, они проверены временем.

Беспроводные дверные звонки чаще всего применяются в частных домовладениях. Ведь здесь гости вынуждены стоять перед калиткой, а не перед входной дверью. Звонок данного типа не требует протягивания проводов. Подача сигнала осуществляется при нажатии кнопки путём радиоволн, идущих к звонку, размещённому в прихожей.

Расстояние, на котором могут действовать различные модели, может быть различным. Чаще всего оно колеблется в пределах 30-100 метров.

Беспроводные устройства в свою очередь могут быть аккумуляторными или работать на батарейках. Это идеальное решение, если нет возможности подсоединения к электросети.

Плюсы беспроводных устройств:

• они легко монтируются;
• не нужно протягивать провод;
• они герметичны;
• можно установить там, где нет электричества.

Минусы:

• низкая устойчивость к морозам;
• качество работы зависит от расстояния, на котором находятся блоки звонка и отсутствия преград между ними.

Преимущества проводных моделей:

• простота и надёжность;
• универсальность (возможность работать в любых природных условиях).

Недостатки:

• работа от электричества требует наличия последнего;
• необходимость протягивать провода и просверливать отверстия в стенах.

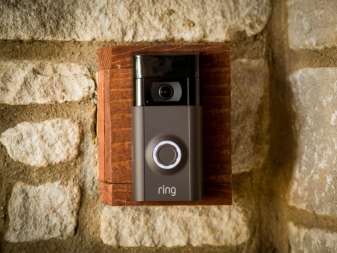

Видеозвонки

Установка видеозвонка имеет следующие плюсы:

• его монтаж можно производить абсолютно везде, будь то калитка или вход в квартиру. Видеоустройство оснащено механизмом, дающим возможность вести переговоры на расстоянии;
• удобство эксплуатации. Отсутствие надобности в дверном глазке – кто пришёл можно посмотреть на дисплее;
• удобство для удалённого использования. В набор входит скрытая видеоаппаратура. Подобное изделие не нужно подключать к электросети – оно может работать от аккумулятора;
• предусмотрены функции дистанционного открывания электрозамка, видеофиксации, автоответчика, ночной подсветки и др.;
• можно регулировать уровень громкости;
• конструкция некоторых моделей позволяет разговаривать с владельцем даже, если его нет дома. Эту возможность дверным звонкам с камерой обеспечивают IP-устройства.

Лучшие проводные дверные звонки

Не смотря на то, что мир во всю захватывают беспроводные технологии, нельзя отрицать некоторых преимуществ проводных. Проводные звонки надёжны по передаче сигнала, в то время как на беспроводные могут оказывать влияние внешние факторы. Но иногда с беспроводными звонками случаются ситуации, когда звонят в одну квартиру, а звонок раздаётся в другой. Так что не все спешат отказаться от проводных электрических дверных звонков.

Rexant 73-0110

Качественный дверной звонок Rexant в своих характеристиках имеет степень защиты IP20. Предусмотрена одна мелодия, но есть регулировка громкости. В этом есть свои плюсы. Например, если в доме спит маленький ребёнок, можно уменьшить громкость дверного звонка, чтобы гости не нарушили драгоценный сон малыша. Динамик питается от сети.

Достоинства

• Хорошая коммутация;
• Возможность менять громкость;
• Современный дизайн;
• Низкая цена.

Недостатки

Всего одна мелодия.

В этом приборе собраны все необходимые проводному звонку функции. Если каких-то и не хватает, то они не первой необходимости. И их отсутствие компенсируется низкой стоимостью.

Schneider Electric BLNZA000011

Когда в дизайне помещения всё должно быть продумано до мелочей и всё должно быть красивым и стильным, отлично подойдёт звонок Schneider Electric BLNZA000011. Прибор питается от электрической сети 220 В. Степень защиты – IP 20. Динамик накладного типа, круглый, выполнен в белом цвете.

Достоинства

• Качественное соединение;
• Мелодичный звук;
• Стильный, эргономичный дизайн;
• Невысокая цена.

Недостатки

Установка требует услуг специалиста.

Этот вариант можно назвать одним из самых современных как по техническим характеристикам, так и по дизайну. При этом он имеет чуть ли не одну из самых низких цен на рынке домашней электроники. И надо сказать, что обо всей продукции Schneider Electric известны в основном только положительные отзывы.

Лучшие электросчетчики

Достоинства и недостатки

После рассмотрения принципа действия и отличия между звонками оценим их плюсы и минусы. Характеристики могут отличаться в зависимости от фирмы-производителя и модели, мы выделим общее для всех звонков.

Достоинства моделей беспроводных звонков:

Отсутствие соединительных проводов. Питание звонка автономно и не требует проведения работ по протяжке кабельных каналов

Это особенно важно при установке уличного звонка. Пропадает необходимость просверливать стены, чтобы спрятать проводку;

Проводные звонки все менее популярны

• Легкость в установке. Благодаря отсутствию соединительных проводов устройство с легкостью крепится к вертикальной поверхности;
• Комфортное использование;
• Возможность приобретения дополнительных комплектующих;
• Изменения местоположения. Если нужно, вы с легкостью перенесете динамик в любую точку дома;
• Эстетичный дизайн. Благодаря огромному выбору вы подберете модель, подходящую по цвету, форме, материалу корпуса. Она гармонично дополнит интерьер помещения и не испортит внешний вид входной двери.

Если есть достоинства, то и недостатки найдутся. Совсем не обязательно что у всех устройств они встретятся. Они в основном присущи дешевым моделям.

Минусы некоторых беспроводных моделей:

Быстро садится батарейка. Большая часть беспроводных звонков питание получает от пальчиковых батареек или аккумуляторов. Расход энергии у них велик. Придется следить за уровнем заряда в аппарате и своевременно производить замену батареек. В целях экономии семейного бюджета лучше использовать аккумуляторные подзаряжающиеся батарейки;

Замена аккумулятора на звонке

• Слабое крепление. Есть модели, в которых крепление осуществляется посредством липучки. Это плохой вариант. При частом грубом использовании или от износа нанесенного липнущего покрытия возникает риск падения устройства с высоты. Это приводит к повреждениям внутренних элементов и корпуса;
• Пропадание сигнала. При сбоях в работе пропадает сигнал, поступающий от кнопки вызова на динамик. В результате звонок раздаваться не будет, а кнопка покажет, что сигнал пошел;

Беспроводная связь может иногда давать сбои в работе звонка

• Заедание. При сильных морозах, повышенной влажности или запыленности может происходить смещение контактов внутри звонка. Это приводит к самопроизвольному воспроизведению звукового сигнала или несрабатыванию кнопки;
• Вероятность кражи. Поскольку кнопка крепится к двери или стене, ее легко снять, чтобы украсть или просто навредить хозяину дома.

Чтобы избежать этих недостатков, ответственно выбирайте беспроводное изделие.

Особенности

Электрические дверные звонки очень популярны. Они встречаются часто, и такими деталями сегодня никого не удивишь. Люди отдают предпочтение современным дверным звонкам, передающим хорошо улавливаемые, но не раздражающие звуки излишней громкости.

Устройство современного электрического звонка на 220 В включает в себя такие важные составляющие:

• электрический магнит;
• молоточек;
• якорь;
• непосредственно сам звонок или специальные чашечки;
• все необходимые для работы звонка контакты;
• пружинки;
• кнопки;
• батарейки или детали, ответственные за подачу электричества.

Основной функциональный элемент, который входит в состав качественного электрозвонка на 220 В и одновременно с этим запускает его работу – это особый электрический магнит. За счет его присутствия в устройстве изделия происходит подача сигнала.

Принцип работы рассматриваемой детали для двери базируется на близком нахождении электромагнита к специальному якорю, в составе которого присутствуют твердая электрическая пластинка и молоточек. Возле якоря находится нужный подвижный контакт, сделанный из латуни. Если нет электричества на верхней части электромагнита, контакт жмется к винтовой зоне, что соединяется только с одной клеммой. Вторая же клемма встречается с катушкой магнита, а другая ее часть соединяется с якорем.

Во время нажима на кнопку звонка осуществляется замыкание цепи, в катушке фиксируется якорь, и он неизбежно притянется к полюсу за счет электромагнита. После этого настает момент ударения молотком по поверхности особой чашки звонка. Кроме того, латунный контакт провоцирует размыкание цепи, уходя от винтовой детали. Отправка тока по катушке электромагнита останавливается, электромагнит перестает притягивать к себе якорь.

Благодаря пружинной детали якорь может отодвинуться от полюса электромагнита, а латунный контакт вновь приближается и жмется к винтовой поверхности, замыкая цепь. Ток вновь пробегает сквозь катушку, молоточек сигнализирует об этом, и весь путь дублируется повторно вплоть до той секунды, пока пользователь не прекратит жать на кнопку звонка. Наиболее важная задача магнита в устройстве звонка заключается в самоотключении устройства. За счет его наличия осуществляется замыкание и размыкание электрической цепи.

В подключении современного электрического звонка для двери нет ничего сверхсложного и страшного. Есть возможность подключить эту деталь как проводным, так и беспроводным путем. В самой конструкции звонка может присутствовать только 1 или 2 кнопки.

На что следует обратить внимание при выборе?

Чтобы устройство эксплуатировалось на протяжении длительного периода, нужно учитывать следующие критерии:

Звонок на входную дверь выбирают по степени защиты. Например, для монтажа внутри дома достаточно модели с IP20. Такие конструкции плохо защищены от негативных внешних факторов (влага, пыль), но в закрытом помещении при отсутствии рядом источника воды нет необходимости в установке непроницаемого устройства. Для улицы рассматривают модели с IP40 и более. Комплектация

Внимание при выборе беспроводного звонка обращают на количество коробов с кнопками/передатчиками и динамиков с приемниками. Существуют модели с 1 динамиком и 2 кнопками и, наоборот, с 2 динамиками и 1 кнопкой

Выбор следует делать, учитывая собственные предпочтения и условия эксплуатации. Например, для дома с 2 входами лучше приобрести первый вариант.

Выбор типа источника питания абонентского блока в зависимости от личных предпочтений делается в пользу аккумулятора, батареек или комбинированного варианта

При этом не забывайте, что нужно принимать во внимание и возможность подключения внутреннего блока к сети, т. к

эта часть устройства может питаться от напряжения 220 В. Дополнительные функции: камера наблюдения, видеодомофон, датчик движения. Благодаря этому повышается уровень безопасности объекта. Можно выбрать многофункциональную модель или же вариант с камерой или 1 датчиком движения. Это повлияет на стоимость прибора. В дорогих устройствах динамик отличается более высоким качеством звучания, выбор мелодий шире.

• Способ крепления. Чаще всего встречаются модели с двусторонней клейкой лентой на тыльной стороне корпуса. В качестве защиты от вандалов рекомендуется использовать крепеж в виде саморезов.
• Возможность увеличения расстояния между передатчиком и приемником, что реализуется посредством установки ретранслятора. Такой вариант следует рассмотреть, если планируется располагать эти 2 блока на максимальном удалении друг от друга.
• Наличие или отсутствие козырька. Для частного дома этот элемент конструкции является необходимым. Однако перед покупкой следует убедиться, не создает ли козырек дополнительный барьер для прохождения радиоволн.

Прежде чем приобрести прибор, нужно определить, на какой стене он будет устанавливаться: металл, дерево, бетон или кирпич. Такие устройства в большинстве случаев крепят непосредственно на дверь, наличники возле дверного полотна или калитку (вариант для частных домов).

Лучшие беспроводные дверные звонки

В самых разнообразных сферах жизни всё больше и больше внедряются беспроводные технологии. Ибо это удобно. С беспроводными звонками не нужно делать в стенах каких-то дополнительных отверстий, штробить их и прокладывать провода. Устройство-источник звонка располагается у двери снаружи, а устройство-приёмник – внутри помещения. Максимальная дальность действия у каждой модели своя. Купить беспроводной дверной звонок, который будет удовлетворять Вашим требованиям, можно в крупных магазинах ритейлерских сетей.

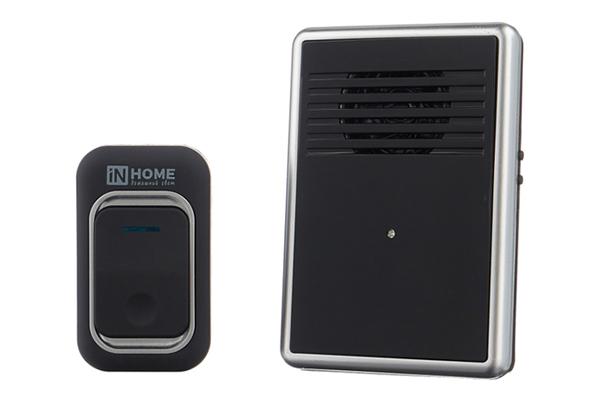

In Home ЗБ-10

Модель электронного беспроводного звонка In Home 3Б-10 состоит из одной внешней кнопки и из одного внутреннего динамика. Две этих составляющих могут находиться друг от друга на расстоянии до 150 метров. Предусмотрены 25 мелодий. Необходимые элементы питания идут в комплекте.

Достоинства

• Громкий звук без шумов и дребезга;
• Есть спокойные, короткие мелодии, а есть длинные, особо громкие;
• Современный дизайн;
• Достаточная для квартиры дальность действия.

Недостатки

• Батарейки внутренней части звонка приходится часто менять;
• Для загородного дома радиуса действия не хватит.

Покупателям нравится работа звонка в условиях квартиры. Работает стабильно, радует хорошим звуком. А вот в условиях дачи и тому подобного нередко возникают сложности. Не у всех работает на заявленных 150 метрах.

ЭРА C96

Прибор ЭРА С96 минимален по комплектации, техническим параметрам. Но при этом полностью их оправдывает. И его достаточно для работы в квартире жилого дома. Внешняя кнопка крепится на двусторонний скотч, который идёт в комплекте. Внутреннее устройство включается в розетку, но не дальше, чем в 100 метрах от кнопки. На выбор шесть мелодий.

Достоинства

• Хорошая дальность действий;
• Устойчивый сигнал;
• Громкий;
• Батарейка для кнопки в комплекте.

Недостатки

• Внутренняя часть не автономна, должна быть включена в сеть;
• Мало мелодий.

Эта модель звонка хорошая по сочетанию предоставляемых возможностей и цены. Мелодий хоть и немного, но выбрать что-то всё же можно. То, что внутренний динамик должен включаться в розетку, с одной стороны недостаток. А с другой стороны – это экономия на элементах питания.

Garin Ella

Современный, стильный, функциональный и недорогой звонок Garin Ella состоит из компактной кнопки и динамика. Обе части автономны и питаются от батареек. Внешняя крепится легко на скотч. Внутреннюю можно расположить в любом месте квартиры. Запрограммированы 36 мелодий. Звук в меру громкий, мелодии приятные. Радиус действия – 100 метров.

Достоинства

• Компактные размеры обеих частей;
• Много мелодий на выбор;
• Устойчивый сигнал;
• Батарейка для кнопки в комплекте.

Недостатки

Батареек для динамика в комплекте поставки нет.

При том, что в этой модели собраны все возможные для таких устройств функции, он стоит недорого.

Преимущества и недостатки

Перед покупкой беспроводного звонка важно изучить его особенности, оценить плюсы и минусы, а после принимать решение о возможности применения. Преимущества:

Преимущества:

1. Нет проводов. В процессе монтажа можно обойтись без дрели (кроме случая крепления кнопки с помощью саморезов), протягивания проводов или кабелей, объединяющих кнопку и динамик. Это удобно, когда изделие покупается для дачи или частного дома. При установке на дверь в квартиру можно избежать сдирания обоев или порчи интерьера. Устройство имеет автономное питание, поэтому в отдельном подводе напряжения (кроме некоторых случаев) нет необходимости.
2. Легкость и высокая скорость установки. Фиксация изделия занимает несколько минут. Это обусловлено отсутствием проводов и сложных креплений.
3. Удобство. Применение такого изделия не вызывает трудностей, как для гостей, так и для владельцев дома (дачи, квартиры).
4. Легкость переноса на другое место. Благодаря отсутствию проводов, беспроводный звонок в любой момент можно перевесить.
5. Возможность применения в комплексе со сложными устройствами. Беспроводные звонки можно использовать для домофона или комплектовать их двумя кнопками (если в этом имеется необходимость).
6. Приятный дизайн. Современные модели имеют привлекательный внешний вид, поэтому вписываются в любой интерьер. Большой выбор моделей позволяет подобрать товар, подходящий по форме, цвету или материалу изготовления. Можно быть уверенным, что беспроводный звонок только украсит интерьер или экстерьер.
7. Независимое питание. Обычные звонки работают без батареек и для подачи напряжения приходится тянуть провода. В случае с беспроводным устройством в этом нет необходимости. Напряжение подается от батареек, поэтому даже при отключении света гости смогут оповестить о приходе. Такая особенность полезна для частных домов или для дачи, где отсутствует электричество. Альтернативный вариант — использование беспроводного звонка без батареек, когда питание подается от специальных аккумуляторов (покупаются отдельно).
8. Возможность доукомплектации. При желании беспроводные звонки можно дополнить другими устройствами (в зависимости от модели). Речь идет о подключении видеокамеры, ТВ или другого оборудования.

Недостатки:

1. Монтаж беспроводной кнопки возможен не во всех случаях. В процессе установки не используются провода, а сигнал передается по беспроводному принципу. Если на его пути имеются препятствия, изделие не сработает. При таких обстоятельствах придется монтировать классический проводной звонок или устранять причину помех (если это возможно).
2. Необходимость смены батарейки. Автономный источник питания имеет свойство разряжаться, поэтому время от времени он требует замены. Если пропустить этот момент, беспроводный звонок не сработает.
3. Плохое крепление. Некоторые модели фиксируются с помощью липкой основы. Такой вариант подходит для двери в квартиру. При монтаже на даче или использовании для частного дома кнопка фиксируется на улице. Под действием холода она часто отпадает. Кроме того, крепеж на липучке не выдерживает даже легкого физического воздействия.
4. Вероятность заедания. Наличие негативных воздействий (к примеру, попадание в изделие влаги, влияние низких температур или смещение контактной группы) приводит к зависанию кнопки в сработанном положении. В результате звонок работает до момента разрядки батарейки или устранения дефекта.
5. Легкость кражи. Беспроводную модель звонка проще украсть, ведь к ней не подключены провода. Во избежание воровства можно установить на входе видеокамеру. Она будет вдвойне полезна. Во-первых, она позволяет лично посмотреть на гостя, а во-вторых, снизит вероятность кражи.
6. Отсутствие передачи сигнала. Наличие проблем в работе схемы может привести к трудностям с отправкой сигнала от кнопки к звонку. Возможна и другая ситуация, когда команда приходит, но звука нет.

Беспроводный звонок — не идеальное устройство, но его преимущества с лихвой покрывают минусы в его работе.

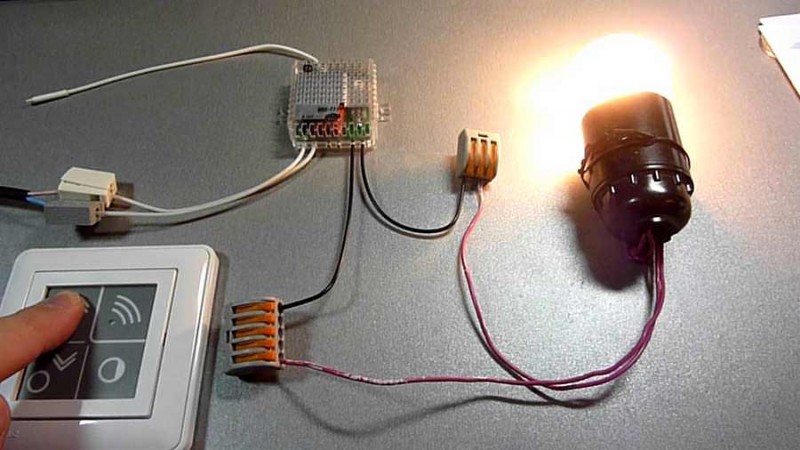

Беспроводный выключатель, что это такое и стоит ли его устанавливать

Подключение проводных электрических звонков

Как уже говорили раньше, проводные дверные звонки отличаются тем, что кнопка и внутренний блок должны соединятся проводами. Схема подключения через распределительную коробку на фото ниже.

Схема подключения электрического дверного звонка

На кнопку заводится фазный провод, со второй клеммы звонка он идет на один из проводов внутреннего блока. На второй оставшимся свободным провод подключаем «ноль» (при соблюдении цветовой маркировки он обычно синего или голубого цвета) распределительной коробки. Если внутреннем блоке есть клемма для подключения заземления, к ней подключают проводник желто-зеленого цвета, который также должен идти от распределительной коробки. Если такой клеммы нет, а проводник есть, его изолируют.

Сложность подключения квартирного звонка заключается в том, что провода необходимо провести через стену. Иногда это слишком неудобно, тогда отверстие делают возле дверной рамы.

Если это подключение кажется вам слишком сложным, поищите модели проводных звонков с внутренним блоком, который вставляется в розетку. Есть и такие. Пример на фото.

Проводной звонок на 220 В с подключением в розетку Volsten DB-951

Как подключить звонок в квартире если он имеет электровилку, знают все. В этом случае надо будет только протянуть провод, соединяющий два блока, через стену. Для этого его надо будет отсоединить от одной из частей, протянуть через подготовленное отверстие, затем подключить провода на место.

Нестандартная комплектация

В некоторых случаях требуется наличие двух кнопок или двух блоков со звонками. Если нужны две кнопки, их подключают параллельно.

Как к одному дверному звонку подключить две кнопки

На практике это значит, что фаза приходит на первую кнопку, и к этому же контакту подключается провод, который идет на вторую кнопку. Со второго контакта кнопки №2 проводник заходит на свободный контакт кнопки №1, а потом идет на дверной звонок.

Провод, соединяющий две кнопки желательно найти того же цвета, что и приходит с распределительной коробки. Можно и другого, но не синего и не желто-зеленого. Все, вы знаете как подключить звонок в квартире с двумя кнопками.

В других ситуациях надо подключить два звонка. Это часто необходимо при установке электрозвонка в частном доме. Например, один в доме, второй на улице или на разных этажах, в двух разных крыльях дома, в летней кухне. В общем, вариантов много.

Среди беспроводных дверных звонков есть такие комплекты — в двумя звонками и они настроены на одну частоту, так что нужна просто их установка в нужных местах. С проводными придется возится — тянуть провода. В данном случае параллельно подключаются звонки.

как подключить звонок в квартире ил доме с двумя звонками

Электрическое соединение происходит по аналогии с описанным выше. Фаза с кнопки поступает на один звонок, с него идет на второй. На свободные контакты одного и другого звонка подключают нейтральный провод от распредкоробки.

Схема сенсорного дверного звонка на микросхеме

Трансформатор T1-выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05-0,5 Вт со звуковой катушкой сопротивлением 4-50 Ом.

Источник питания — батарея «Крона», «Корунд» или две батареи 3336, соединенные последовательно. Сенсорный элемент можно изготовить из фольгированного текстолита. Расстояние между контактными площадками должно быть 1,5…2 мм, а промежуток между ними защищен от грязи и влаги лаком или краской. Форма контактов сенсорного элемента может быть любой.

Налаживание звонка сводится к подбору конденсатора С1 для получения требуемой тональности звукового сигнала при конкретной конструкции сенсорного элемента.

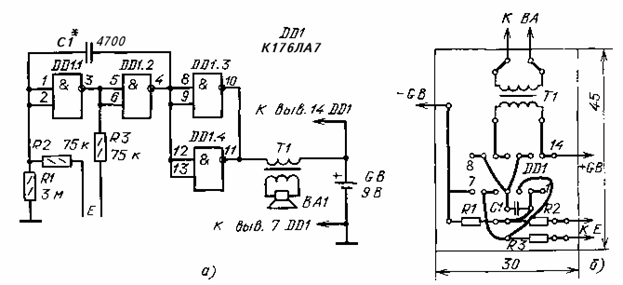

Рис. 1. Схема сенсорного дверного звонка (а) и его монтажная плата (б)

И.А. Нечаев. Массовая Радио Библиотека, Выпуск №1172, 1992 год.

Встречаются ситуации, когда возникает необходимость в простейшем звонке в дверях, обладающем достаточной громкостью и содержащем минимум деталей. Схема дверного звонка, приведенная на рисунке, состоит из бестрансформаторного источника питания с гасящим конденсатором С1 и простого генератора звуковых частот, собранного на транзисторах VT1 и VT2. Резистор R2 служит для ограничения пикового тока через диоды моста VD1…VD4. Для запуска звонка нажать кнопку SB1. Правильно собранное из исправных деталей устройство в наладке не нуждается. Конденсатор С1 используется типа МБГЧ, К42-19, К73-17, К78-4. Вместо указанных на схеме транзисторов VT1 и VT2 можно применить транзисторы типа МП40, МП41, МП42 и МП36, МП38 соответственно. Динамическая головка ВА1 должна быть мощностью 1-3 Вт, типа 1ГД36, 1ГД40, 2ГДШ9, ЗГДШ1. С сайта http://radiopill.net

Самодельный звонок на базе абонентского громкоговорителя

Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.

Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.

Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.

Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.

В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.

Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.

Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.

Обзор видов

На текущий момент имеются разные модификации дверных звонков.

Электромеханические

Функция электромеханического звонка входной двери заключается в следующем. При поступлении электротока происходит повторяющееся колебание ударного устройства, обеспечиваемое электромагнитом, который воздействует на стальную пластинку, выступающую в качестве звукового резонатора. В итоге слышится звук, мощность которого пребывает в зависимости от размера пластины.

Достоинства:

• продолжительный срок эксплуатации;
• несложный монтаж;
• простейшая структура.

Отрицательные черты:

• устройство не станет функционировать без присутствия тока в электросети;
• нет настройки различных мелодий и звуков;
• монотонный сигнал.

Электронные

Подключение электронных приборов, в сущности, не имеет различий с подключением электромеханических звонков, только их внутренняя структура характеризуется наличием электронной составляющей. Звук распространяется не от ударов о резонатор звука, а из динамика. Эти звонки оборудованы регуляторами мощности звука и наделены опцией выбора мелодий.

Электронные звонки подразделяются на два типа.

Проводные

Это простые устройства, функционирующие от надавливания кнопки, которая смыкает электроцепь. Подобные электрозвонки устанавливали во времена СССР на двери всех без исключения квартир. В настоящее время проводные звонки обладают уже модифицированной конструкцией. В них интегрированы разнообразные мелодии либо звуки из известных кинофильмов.

Достоинства:

• основательная и простая конструкция;
• проводная структура дает возможность стабильно функционировать прибору оповещения в тех местах, где кнопка изолирована от динамика чрезмерным количеством железных и бетонных препятствий;
• механическая кнопка, установленная на улице, намного более стабильна к влиянию погодных условий, нежели электронная.

Недостатки:

• невозможность функционирования, если отсутствует электрическая энергия;
• поломка по вине низкокачественных деталей;
• сложность установки (потребность протягивания проводов, высверливания отверстий в стенке);
• немалая опасность приборов, функционирующих от электросети.

Беспроводные

Эти устройства практичны для монтирования в индивидуальных домах. Пришедшие посетители находятся не рядом с входной дверью дома, а возле дворовой калитки, находящейся на какой-то дистанции от дома. Для монтирования беспроводных звонков нет потребности протягивать электропроводку от калитки до дома. При нажиме на кнопку сигнал доставляется посредством электромагнитных колебаний на модуль, находящийся внутри помещения. Различные модификации могут функционировать на разной дистанции между кнопкой и основным модулем, только не больше ста метров. Беспроводные устройства выпускают в двух версиях: на батарейках либо на аккумуляторных батареях. Они не требуют наличия бытовой электросети 220 вольт, вследствие этого их ставят там, где нет электричества, к примеру, в домике егеря либо лесной хижине.

Достоинства:

• могут функционировать при отсутствии электросети, обладают водонепроницаемым корпусом без вывода какой-либо проводки, что противодействует проникновению влаги;
• монтаж беспроводных устройств несложен и не нуждается в протяжке проводки.

Минусы:

• при внушительном удалении и присутствии железных либо бетонных препятствий между кнопкой и сигнальным модулем снижается его функциональность;
• морозная погода может стать причиной выхода из строя беспроводного электрозвонк

Разновидности

Существует несколько видов электрозвонков на 220 В. Познакомимся с ними поближе.

• Проводные. Это классические модели. В них внутренние блоки соединяются при помощи проводов. В момент нажатия на кнопку питание отправляется на внутренний блок – он и выдает звуковой сигнал. Мелодии проводных звонков бывают разными, часто они идут с регулировкой продолжительности и уровня громкости.
• Беспроводные. Работа этих вариантов основывается на передаче радиосигналов. Приемники часто ставят во внутреннем блоке, а передатчик – в самой клавише. Сигнал может быть цифровым или аналоговым. Цифровые экземпляры являются более надежными и практичными в работе.
• Электромеханический. Усовершенствованный механический дверной звонок. Его устройство очень простое: кнопка, подающая сигнал, которая выносится за пределы жилища, резонатор, устанавливаемый в самом жилом помещении, а также электрокабель, связывающий все составляющие устройства.

Электрические модели звонков для входной двери разделяются и по количеству кнопок. Их может быть 2 или 1.

Конструкция и виды электрозвонков

По принципу действия и особенностям конструкции электрические модели можно разделить на 2 большие категории: электромеханические и электронные. Их объединяет принцип работы – звук раздается при нажатии на кнопку. В этот момент замыкаются контакты и подается напряжение.

Звук в электромеханических звонках раздается за счет работы электромагнитной катушки и взаимодействия ударного механизма с электрической пластиной. Регулировки у таких моделей нет, а качество и громкость звука зависят от материала и размеров пластины, молоточка и чаши.

Конструкция электромеханического звонка. Традиционное однообразное звучание раздается в момент, когда молоточек начинает ударять по чаше. Благодаря устройству чаши звук получается гулким и громким

Электронные изделия отличаются внутренней начинкой. Вместо взаимодействующих металлических деталей внутри коробки расположены электроника и громкоговоритель. Преимущество в том, что можно настроить громкость звука, а у некоторых моделей – выбрать мелодию.

Электронные модели, в свою очередь, делят на 2 группы:

• Проводные, у которых все части соединены проводами. Плюсы: понятная конструкция, легкий монтаж, надежность. Минусы: зависят от подачи электричества, требуют сверления и штробления стен.
• Беспроводные, подающие сигналы радиоволнами. Они работают на батарейках или аккумуляторах, реже – от сети. Плюсы: не зависят от подключения к электросети, кнопка защищена от пыли и влаги, простая установка. Минусы: ограниченное расстояние между блоками, регулярная замена элементов питания.

Еще есть видеозвонки с камерой, но об их конструкции, способе установки и принципе действия нужно говорить отдельно. Мы же остановимся на актуальных электронных моделях, которые в большом количестве присутствуют на отечественном рынке.
