Земляной пол в доме: варианты гидроизоляции и утепления

Технология строительства

Существует два способа устройства полов по грунту:

• По бетонной подготовке;
• Без чернового слоя бетона непосредственно на уплотненное основание (подушку).

Первый способ сегодня используется редко. Он был разработан в то время, когда для защиты пола от влаги использовался рубероид. Для его наклеивания делали слой бетонной подготовки (черновой пол).

Второй вариант проще и дешевле. Современные гидроизоляционные материалы можно стелить прямо на балластную подушку без наклейки на твердую основу.

Процесс устройства бетонного пола по грунту начинается с отсыпки подстилающего слоя. Перед этим должна быть завершена прокладка сетей водопровода и канализации.

Для подсыпки можно использовать любой хорошо уплотняемый грунт. Для этого подойдет мелкая щебенка (фракция 5-10 мм), крупный речной песок или песчано-гравийная смесь. Подушку отсыпают слоями по 15 см, проливая каждый водой и уплотняя ручной или механической трамбовкой.

Уплотнение подсыпки вибротрамбовкой

Для улучшения теплоизоляции верхний уровень подушки можно сделать из керамзитового гравия (10 см). Общая толщина балластного «пирога» должна находиться в диапазоне от 30 до 40 см.

Пленочная гидроизоляция, укладываемая под утеплитель, нуждается в защите от повреждения острой щебенкой и продавливания керамзитом. Поэтому подсыпку завершают 5-ти сантиметровым слоем уплотненного песка. Толщина пленки, укладываемой на грунт должна быть не менее 0,4 мм.

Укладывая пленочную изоляцию, ее полосы расстилают с нахлестом в 10-15 см, фиксируя их строительным скотчем. Края напускают на кладку, на высоту равную суммарной толщине утеплителя, бетонной стяжки и финишного покрытия. Между конструктивным «пирогом» пола, стенами перегородками оставляют термозазор шириной 2-3 см. Его заполняют обрезками вспененного полиэтилена или специальной термолентой.

Для утепления основания можно использовать ЭППС (экструдированный пенополистирол), опилкобетон или перлитобетон. Зачастую гидроизоляцию под пенопласт не закладывают, поскольку он практически не впитывает влагу. Сверху его прикрывают полимерной пленкой. Она защищает утеплитель от разрушающего действия щелочной среды цементного раствора.

Под легкий бетон на опилках и перлите полиэтиленовая пленка нужна. Толщина перечисленных теплоизоляторов неодинакова. Для ЭППС она составляет 50 мм. Слой опилко и перлитобетона должен быть не менее 10 см.

Уложив теплоизоляцию, по ее поверхности делают бетонную стяжку на мелкозернистом наполнителе (фракция 5-10 мм, толщина 10 см). Работу выполняют в два этапа. Сначала заливают слой толщиной 5 см и укладывают на него стальную сетку (ячейка 10х10 см, диаметр проволоки 3-4 мм). После этого толщину стяжки доводят до проектного уровня, определяемого расчетом предполагаемых нагрузок. Рекомендуемый класс бетона В12,5.

Именно так получают правильный пирог полов по грунту при низком уровне почвенных вод. Черновая бетонная подготовка под жесткий утеплитель не делается. Реальной пользы от нее нет, а рост стоимости 1м2 готовой конструкции весьма ощутимый.

Установка системы подогрева (теплый пол) меняет технологию и последовательность работ. В этом случае сначала по утрамбованной подушке заливают черновую бетонную подготовку и раскладывают слой гидроизоляции. Уложив утеплитель (ЭППС), к нему фиксируют трубы и делают выравнивающую стяжку из бетона. Армирующую сетку укладывают над трубами или греющим кабелем.

Попутно отметим, что полы по грунту можно делать не только в кирпичных, блочных, но и в деревянных домах. При грамотном подходе балластная засыпка не оказывает негативного воздействия на древесину.

Один из вариантов правильного сопряжения такой конструкции с рублеными стенами показан на схеме ниже.

Узел сопряжения с деревянной стеной

При низком УГВ бетонную плиту, лежащую на глине или на слое уплотненной гидроизолированной подсыпки, делают в подвальных помещениях. Это весьма распространенный вариант в коттеджном строительстве.

Подготовка

Перед тем, как начать монтаж системы пола, нужно проверить почву на соответствие техническим нормам. Грунт в месте строительства должен быть сухим и неподвижным, а подземные воды – не приближаться к поверхности ближе, чем на 4-5 метров.

Бетонные полы лучше всего делать для зданий с подвалами или цокольными этажами. Конечное качество проведенных работ также зависит от степени обогрева жилища.

Выставление уровня

Поверхность пола из бетона соответствует нижней части дверных проемов. Она должна сохранять равномерную толщину по всей площади комнаты. Добиться этого помогут отметки на стенах, сделанные в метре от низа двери. После выставления первого маркера в таком месте и распределения отметок по всем стенам помещения, от них снова отмеряются вниз линии метровой длины.

Соединив эти линии перпендикулярными отрезками, можно определить границу, до которой нужно залить бетонную смесь. Для удобства ориентирования в углах комнаты забиваются гвозди, по которым натягивается шнур.

Расчистка основания

Перед снятием верхнего слоя почвы в помещении нужно сделать уборку, избавившись от строительного мусора и крупногабаритных предметов. Поскольку бетонный пол состоит из нескольких слоев общей толщиной около 40 сантиметров, для его укладки понадобится извлечь аналогичный объем грунта.

Отделочные работы выполняются только на ровной поверхности, и потому почву после выемки необходимо утрамбовать специальной виброплитой. В случае отсутствия необходимого оборудования можно воспользоваться простым бревном, прибив к его верхней части ручки, а к нижней – деревянную доску подходящего размера. Чтобы основание не подмывали подземные воды, обработанный грунт можно покрыть глиной.

Укладка сыпучего материала

Предварительно подготовленная почва засыпается слоем гравия толщиной от 5 до 10 сантиметров, поливается водой и утрамбовывается. Поверх него укладывается песок в таком же количестве. Следующим слоем идет щебень 4-5 см размером, который тоже нужно уплотнить и присыпать песком. Каменные осколки с острыми краями, выходящие на поверхность, понадобится извлечь или положить набок, иначе это помешает будущей стяжке.

Монтаж пленочного покрытия

Убедившись в том, что каждый слой материала засыпан и выверен по горизонту, будущий бетонный пол понадобится гидроизолировать. Для этого подойдет полиэтиленовая пленка 200 микрон толщины или аналогичная водозащитная мембрана.

Технология укладки подразумевает ее размещение по всему периметру здания с выведением краев на 10-20 сантиметров выше нулевого уровня. Они будут обрезаны после завершения финишной стяжки. Отдельные листы укладываются внахлест, проклеиваясь по стыкам монтажным скотчем. Если гидроизоляционные работы невозможно провести на данном этапе, водозащита осуществляется путем обмазки черновой стяжки пола.

Армирование

Устройство бетонного пола по грунту подразумевает его укрепление с помощью сетки из металла или пластика, арматурных прутов или толстой проволоки. Каркас для армирования укладывается на деревянные подставки высотой от 2 до 4 сантиметров. Если залить туда строительный раствор, он пройдет сквозь сетку, покроет ее и застынет, образовав прочную поверхность.

Если для армирования применяется основа из пластика, ее нужно натянуть на колышки, забитые в основание. В целях экономии, каркасы из арматуры или проволоки можно сделать своими руками.

Направляющие и опалубка

После установки каркаса для создания слоя армирования укладывают направляющие бруски с целью облегчения заливки. Они делят все пространство дома на равные части двухметровой ширины. Материалом для них служат одинаковые отрезки досок или строительного бруса, выровненные по горизонту до нулевой отметки. Их фиксация проводится с помощью цементно-песчаного раствора с добавлением глины.

Между направляющих также монтируется опалубка, разбивая пол в комнате на отдельные ячейки, куда в будущем понадобится залить бетон. Ее легко сделать из толстой фанеры, пропитанной специальным маслом для удобства выемки из застывшей смеси.

Используемые теплоизоляторы

На современном строительном рынке представлено огромное количество теплоизолирующих материалов, которые могут быть использованы для утепления бетонных и деревянных полов. Чтобы вам было легче выбирать подходящий вариант, перечислю основные требования, которые я считаю важными:

• небольшой вес – этот параметр особенно важен в брусовом доме, где я бы советовал минимизировать нагрузку на ограждающие и несущие конструкции;
• гидрофобность – на пол часто попадает вода, не говоря уже о влажности воздуха, поэтому желательно, чтобы технические характеристики утеплителя не ухудшались при намокании;
• длительный срок эксплуатации – ведь вы же не хотите проводить мероприятия по утеплению полов раз в 2-3 года, особенно после выхода на пенсию, когда хочется просто нянчить внуков;
• экологическая безопасность – я уж точно не хочу, чтобы мои потомки дышали химией, которую выделяют дешевые или некачественные теплоизоляторы.

Опилки – один из самых экологичных утеплителей.

Если для вас очень важна цена материала, то для выбора можете воспользоваться таблицей, в которую я свел наиболее дешевые, но достаточно эффективные варианты.

Подготовка к обустройству бетонной стяжки по грунту

Делаем полы по грунту самостоятельно

Подготовительные работы – обязательный этап создания бетонного пола, именно они занимают львиную долю времени в процессе обустройства стяжки. Но обойтись без них не возможно, если, конечно, не хотите получить низкокачественный результат.

Фильтрующий слой

Первый этап — подготовка грунта и фильтрующего слоя

В первую очередь необходимо заняться уплотнением земли в основании, которое поможет предупредить ее просадку и, соответственно, возможное растрескивание стяжки. Бетонные полы по грунту зачастую обустраивают в комбинации с ленточным фундаментом глубиной не менее 1-1,5 метра, внутри заполненным песком.

Но такой подход не допустим, если дом стоит на глинистом участке. Ведь глина задерживает влагу, поэтому, при наличии песка внутри фундамента, образуется застой воды и под зданием появится настоящий «пруд». Именно поэтому на глинистых территориях обязательно обустройство дренажа.

На фото виден процесс выемки грунта внутри ленточного фундамента

Наиболее оптимален в этом случае следующий порядок действий:

• извлеченной при создании котлована глиной заполняется его нижняя часть;
• выполняется внутренняя теплоизоляция дома и внешнее утепление фундамента. Эти действия направлены на нивелирование пучения почвы даже при отсутствии в здании отопления;
• гравий засыпается на подготовленную землю, а затем тщательно уплотняется. Качество трамбовки в этом случае имеет очень большое значение, поскольку речь идет о предотвращении образования пустот. Осуществляется она с помощью особых трамбовочных механизмов;
• на гравий насыпается песок, который тоже тщательно трамбуется и разглаживается.

Толщина фильтрующего слоя зависит от характеристик грунта, как правило, песочная и гравийная подушка не толще 15-20 см каждая.

Засыпка песчаного слоя

Трамбовка песчаной засыпки

Подготовленное основание

Гидроизолирующий слой и черновая стяжка

После засыпки фундамента можно приступать к обустройству гидроизоляции будущей стяжки. Самыми популярными материалами для этой цели считаются поливинилхлорид и битумно-полимерные мембраны. Если уровень влаги для дома находится в пределах нормы, то можно обойтись обычной пленкой из полиэтилена толщиной 250 мкм, которая укладывается в два слоя.

Края гидроизоляционного материала должны быть несколько выше, нежели предполагаемый уровень чистовой бетонной стяжки

Особое внимание стоит уделить укладке гидроизоляции по углам, поскольку именно через них чаще всего проникает влага. Если материал не полностью покрывает периметр помещения, то его элементы укладываются внахлест и фиксируются с помощью скотча

Заливка слоя тощего бетона

Заливка слоя тощего бетона

Оптимальным материалом для черновой стяжки является «тощий» бетон, в который добавлен щебень. Полученная поверхность не должна быть идеально ровной, да и высокие требования к ней не предъявляются. Вполне достаточно, если она не будет иметь перепады в высоте не более 4 мм. При этом ее толщина должна составлять около 4 см.

Теплоизоляционный слой

Укладка теплоизоляции

Утепление бетонной стяжки – важный этап, поэтому выбору теплоизоляционного материала уделяют много внимания. Он должен обладать такими качествами, как:

• высокая прочность;
• низкая теплопроводность;
• огнеупорность;
• удобство в использовании.

Чаще всего предпочтение отдается пенопластовому, пенополистирольному или слою из минеральной ваты. Необходимую толщину материала определяют по месторасположению дома. Например, в средней полосе России для утепления можно использовать плиты толщиной 10 см, в менее теплых регионах – до 20 см.

Уложенный теплоизоляционный материал обязательно накрывают сверху пленкой из полиэтилена, которая выполняет сразу два назначения: препятствует проникновению бетонного раствора в пространство между элементами утеплителя и обеспечивает пароизоляцию.

Этапы обустройства бетонной стяжки по грунту

Подготовительные работы заканчиваются после создания теплоизоляционного слоя. Однако сразу переходить к заливке бетона нельзя – необходимо позаботиться о прочности и надежности будущей конструкции.

Армирование стяжки

Процесс армирования — вязка прутьев

Следующим этапом является укладка арматуры, которая придаст бетонному покрытию дополнительную прочность и долговечность. Традиционно для этой цели применяется дорожная сетка, диаметр прутков корой варьируется в пределах 5-6 мм. Габариты ячеек при этом составляют 100*100 мм или 150*150 мм. Такое армирование предупредит появление трещин на стяжке при усадке.

Армирующая сетка

Лучше всего расположить армирующий слой в нескольких сантиметрах над теплоизоляционным материалом, поскольку так он окажется внутри бетонного покрытия. Если эксплуатационная нагрузка полов будет очень высока, то для их укрепления используется арматурный каркас.

На фото хорошо видна сетка, уложенная на гидроизоляцию

Создание опалубки

Перед началом обустройства чистовой бетонной стяжки монтируются направляющие и опалубка. Такая технология позволяет более точно выдерживать заданный уровень. Имеющуюся площадь делят на равнозначные отрезки, ширина которых не превышает 2 м. После этого устанавливаются направляющие, их высота должна соответствовать желаемому уровню стяжки. Крепятся направляющие с помощью раствора цемента, в который введены глина и песок.

Затем в пространство между направляющими укладывают опалубку, тем самым разделяя основание на прямоугольные части, в дальнейшем наполняемые цементным раствором. Направляющие и опалубка выводятся на желаемый уровень и выравниваются по горизонту, служа гарантией ровности будущего покрытия. После заливки они будут извлекаться из бетона, что сделать довольно сложно, поэтому для упрощения данного процесса их покрывают специальным маслом.

Заливка стяжки

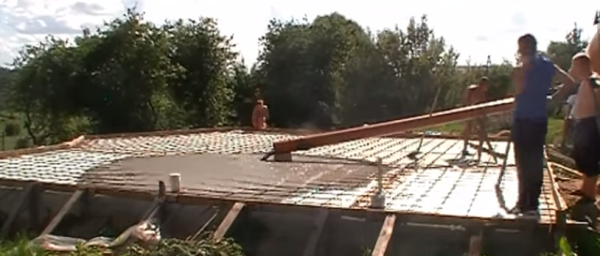

Заливка стяжки

С целью получения монолитной поверхности заливка стяжки проводится в несколько заходов:

• работы начинают с угла, расположенного на противоположной стороне от двери. После заполнения нескольких прямоугольников раствор с помощью лопатки распределяют по всему участку;
• затем наступает время чернового выравнивания, которое осуществляется движениями правилом к себе, при этом убираются излишки бетона;
• на обработанных участках снимается опалубка и направляющие, а появившиеся пустоты заполняются цементной смесью.

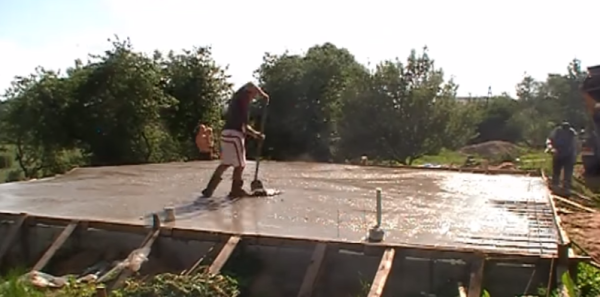

Процесс выравнивания свежезалитого бетона

Такой порядок действий сохраняется до заливки всей площади пола. Для уплотнения бетонной поверхности можно применять специальный вибратор, который ускорит процесс и уберет все пустоты. Когда стяжка полностью готова и выровнена, ее держат под пленкой 3-4 недели и периодически увлажняют. По готовой монолитной поверхности можно заливать выравнивающую стяжку из бетона М-100 и выше.

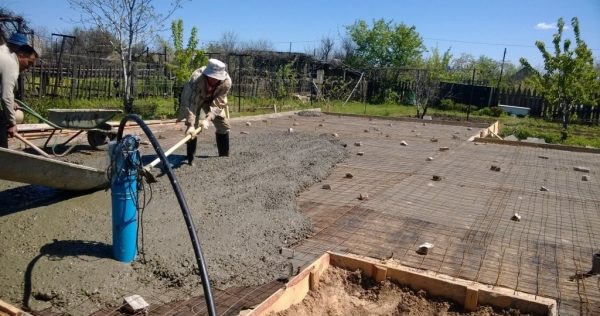

Процесс заливки и выравнивания бетонного слоя

Разновидности покрытий

Твердое основание пола имеет несколько разновидностей в зависимости от его материала: дерева, бетона, стяжки.

Деревянный пол на лагах из толстых брусьев – это одна из самых древних разновидностей постройки основания дома. Изменяются схемы закрепления перекладин, инструменты и технологии, но общий принцип остается неизменным уже много столетий. Есть два способа закрепления лаг: в фундаменте здания или на опорных столбах.

Лаги замуровываются в фундамент здания, если его площадь небольшая, чтобы длины брусьев хватило для надежной связки конструкции. В противном случае, или если горизонтальные опоры уже нельзя закрепить на основании, применяют «плавающий» пол на опорных столбах.

Опоры для лаг делаются из кирпича или бетона на расстоянии 70 – 100 см друг от друга. Сначала для них в грунте делаются ямы, глубина и ширина которых зависит от высоты самих столбов. Внутрь засыпается щебень или песок слоем 30 см, хорошо утрамбовывается, потом происходит установка самих опор из кирпича или цементного раствора с сооружением опалубки и арматурного каркаса. Наверх ложится гидроизоляция из 3 – 4 слоев рубероида, затем на столбы с помощью резьбовых шпилек или анкеров крепятся горизонтальные брусья.

Деревянные лаги хороши тем, что из них можно удачно создать черновой пол, прибив к нижнему срезу балок сплошные доски, промазать щели между ними глиной и поместить сверху любой вид утеплителя. Потом прибиваются верхние доски, и устанавливается чистовое покрытие.

Дерево само по себе немного сохраняет тепло, это натуральный экологически чистый материал.

Бетонное основание пола избавляет от необходимости делать каркас из лагов, возводить опоры под них, использовать много дерева. Но и здесь не все просто – для надежности заливку необходимо проводить в несколько слоев, а стоимость качественного раствора высокая. Для бетонного основания необходимо выбрать верхний слой грунта, засыпать подушку из песка толщиной 10-15 см, полить водой и тщательно утрамбовать ее. На песчаный засыпается и трамбуется 10-сантиметровый слой щебня.

Следующий слой надежного бетонного пола – это черновая стяжка из керамзита или измельченного пенопласта, гравия, песка и цемента толщиной сантиметров 10. После укладки и выравнивания надо подождать, пока смесь высохнет и застелить гидроизоляцию. Для этого лучше всего подойдет рубероид. Необходимо, чтобы он захватывал и стены на 10-15 см. Места стыков надо дополнительно проклеить.

На гидроизоляцию помещается утеплитель, сверху помещают арматурную сетку и, наконец, делают чистовую стяжку. Благодаря своей многослойности бетонный пол прочный, теплый, надежный. Поверх него можно сделать любое декоративное покрытие: линолеум, паркет, ламинат.

Земляной пол обычно делается в гараже, бане или пристройках частного дома. Он не имеет монолитного основания или каркаса из брусьев, сразу под ним расположен природный грунт. Тем не менее, и для него есть эффективные способы утепления: гравий, керамзит, пеноплекс.

Плавающая стяжка

Такая стяжка выполняент сразу несколько функций: она производит теплоизоляцию и звукоизоляцию одновременно. Конструктивная особенность этой стяжки в том, что раствор помещается на поверхности утеплителя, а не на основание.

Ну, или на слое рубероида, если вы покрывали им утеплитель сверху

Вот на что нужно обратить внимание:

• желательно сделать всё за один раз. В больших помещениях такое будет невозможно, поэтому разделите готовые и неготовые участки перегородками. Это создаст температурный шов и поможет стяжке впоследствии взяться полностью;
• если это возможно – заливайте по штукотурочным маякам;
• толщина стяжки не должна превышать 20 сантиметров, минимальная – не меньше 5. Ориентируйтесь на предполагаемые эксплуатационные нагрузки и вид будущего напольного покрытия.

Этап 7. Приготовление раствора и заливка

Выполните заливку раствора максимум за два захода, хотя желательно сделать это за один. С этой целью можете заказать «заводской» бетон (его доставят сразу в большом количестве) или заняться приготовлением самостоятельно (обойдется дешевле). Если прибегните ко второму варианту, то вам потребуется:

• лопата;
• бетономешалка (ее можете взять в аренду);
• «четырехсотый» или «пятисотый» цемент;
• щебень;
• песок;
• один помощник.

Марка бетона	Массовый состав, Ц:П:Щ, кг	Объемный состав на 10 л цемента П/Щ, л	Количество бетона из 10 л цемента, л
100	1 : 4,6 : 7,0	41/61	78
150	1 : 3,5 : 5,7	32/50	64
200	1 : 2,8 : 4,8	25/42	54
250	1 : 2,1 : 3,9	19/34	43
300	1 : 1,9 : 3,7	17/32	41
400	1 : 1,2 : 2,7	11/24	31
450	1 : 1,1 : 2,5	10/22	29

Марка бетона	Массовый состав Ц:П:Щ, кг	Объемный состав на 10 литров цемента П/Щ, л	Количество бетона из 10 л цемента, л
100	1 : 5,8 : 8,1	53/71	90
150	1 : 4,5 : 6,6	40/58	73
200	1 : 3,5 : 5,6	32/49	62
250	1 : 2,6 : 4,5	24/39	50
300	1 : 2,4 : 4,3	22/37	47
400	1 : 1,6 : 3,2	14/28	36
450	1 : 1,4 : 2,9	12/25	32

Расход цемента для бетона

Видео — Как замесить бетонную смесь или как делать бетон

Для приготовления раствора засыпьте в бетономешалку цемент, песок, щебень и воду в пропорции 1:2:4:0,5 и перемешайте все до получения однородной массы. Заливайте готовый раствор с противоположного входной двери угла. Заполнив несколько «карт», выровняйте раствор лопатой и распределите его по периметру. Для уплотнения бетона воспользуйтесь вибратором – он не только уплотнит смесь, но и удалит пузырьки воздуха из нее.

Строительный глубинный вибратор для бетона

Обработав вибратором залитые карты, приступите к выравниванию. Для этого вам потребуется 3-метровое правило – положите инструмент на направляющие и потяните на себя. Так вы удалите излишки раствора. В выровненных «картах» демонтируйте опалубки и заполните образовавшиеся пустоты бетоном. Когда весь пол будет залит, накройте его полиэтиленовой пленкой и оставьте на две-три недели для полного высыхания, не забывайте при этом периодически смачивать поверхность водой.

Пример работы с глубинным пневматическим вибратором

По истечении этого времени можете нанести на готовый пол самовыравнивающуюся смесь, которая способна сгладить мелкие дефекты и сделать поверхность идеально ровной. Подождите еще три дня, пока эта смесь высохнет.

Высота устройства пола по грунту относительно ленточного фундамента

Рис. 4. Пол по грунту на расширении ленты

Рис. 5. Пол по грунту примыкает к стенке ленточного фундамента

Рис. 6. Пол по грунту расположен выше ленты фундамента

Рис. 7. Пол по грунту примыкает к верху ленты

Нет никаких конструктивных обязательных рекомендаций по поводу отметки (высоты) устройства пола по грунту. Он может быть устроен на любой высоте, показанной на рисунках 4-7, вверху

Единственное, на что нужно обращать внимание при выборе этого параметра — где будет по высоте входная дверь. К отметке низа двери желательно привязаться, чтобы не было перепада между низом двери и полом, как на рисунке 8, или чтобы не понадобилось потом вырезать под дверь проем в ленте

Рис. 8. Перепад по высоте между полом по грунту и дверным проемом

Рис. 9. Пол по грунту вровень с дверным проемом

Примечание: Проем под входную дверь лучше (правильнее) предусмотреть на этапе заливки ленты. Просто не заливать это место, вставить туда доски или пенопласт, так, чтобы в ленте остался проем. Если проем оставить забыли, то придется или пол весь делать выше (а это увеличение стоимости на подсыпку), или вырезать проем в готовой ленте, резать арматуру в ней, ослаблять, и т.д.

Таким образом, если проем под входную дверь выполнен правильно (на этапе заливки ленты), то пол по грунту устраиваем так, чтобы верх пола был вровень с проемом под дверь (с учетом чистового покрытия). Для того, чтобы правильно высчитать толщину конструкции пола, и определить с какой отметки нужно начать его конструкцию, нужно понимать, какими будут все его слои по толщине, от чего это зависит. Об этом далее.

Делаем пол в деревянном доме с подогревом: конструкции

Неплохо было бы в деревянном доме сделать теплый пол. Это возможно, причем с подогревом различного типа. Подогрев пола может быть водяным или электрическим. С электрическим проще — его можно класть на фанеру, ГВЛ, ЦСП и другие материалы. Конструкция пола в этом случае не слишком изменится. Только надо будет позаботиться о качественном утеплении. Греть землю или холодный подпол — не лучшая идея.

Пол в деревянном доме по грунту с водяным подогревом от отопления

С водяным подогревом несколько сложнее. Обычно трубы прячут в стяжку, так что оптимальной будет конструкция бетонного пола по грунту. В финальную стяжку — ту, которая с армированием, добавляются трубы теплого пола. Они привязываются к армирующей сетке, а затем все вместе заливается бетоном.

Так можно сделать теплый пол от отопления без бетона и стяжки

Есть вариант водяного теплого пола по лагам без стяжки. Так называемая полистирольная или деревянная конструкция. Поверх утеплителя укладывается черновой настил. Поверх него монтируется доска или нарезанный на полосы листовой материал (чаще всего ГВЛ, ЦСП) с промежутками. В промежутки укладываются теплораспределяющие металлические пластины (обычно алюминиевые). В желобки этих пластин кладут трубы теплого пола. Сверху накрывается еще одним слоем листового материала. В данном случае критерий — переносимость нагрева, высокая теплопередача.

Минус такого способа устройства теплого пола — низкая эффективность. Хоть пластины и распределяют тепло более равномерно, накрыты они листовым материалом. А сверху напольное покрытие. Чтобы пол был ощутимо теплым, приходится гонять достаточно горячий теплоноситель. А древесина и материалы из нее сделанные, высокие температуры не слишком любят. Так что такой вариант делают только тогда, когда балки и лаги перекрытия не выдержат веса стяжки. Если их несущей способности (и фундамента) достаточно для того, чтобы можно было залить стяжку в 5 см толщиной (это минимальный слой), делают теплый пол по лагам, но в бетонной стяжке.

Пол в деревянном доме с подогревом от отопления по лагам

В этом случае и лаги, и настеленный на них черновой пол должны быть мощными, прочными, защищенными от гнили, пропитанными влагостойкими составами. На них придется значительная нагрузка от железобетонной плиты, да еще и труб, заполненных водой. В общем, прочность на первом месте.

Особенности строительства

Обычно технология позволяет обустроить полы по грунту в ленточном фундаменте. Метод не применим для сложных типов опорных конструкций, которые сочетают два, либо несколько видов фундамента, например, свайно – ленточные.

Ленточный фундамент в частном доме Источник betonbase.ru

Есть несколько видов черновых полов. Среди них, бетонная стяжка. Опираться: конструкция может:

• на несущие стены;
• подушку из грунтовой засыпки.

В качестве основы можно использовать дощатый настил на деревянных брусьях (лагах). Для каждого вида конструкции сооружают пирог пола определённого состава. Бетон нельзя заливать прямо на землю либо глину.

Глиняный пол в хозяйственных постройках.Источник 9ban.ru

Необходимо подготовить промежуточный слой основы, обеспечивающей:

• жёсткость;
• теплоизоляцию;
• гидроизоляцию;
• стабильность;
• способность выдерживать нагрузки.

Решение об укладке полов по грунту принимается на основе результатов исследования почвы

Важно знать, есть ли под зданием близко залегающая к поверхности вода. . Деревянный пол по грунтуИсточник prd.ru

Деревянный пол по грунтуИсточник prd.ru

Бетонные полы

Бетонные полы на грунте не предусматривают подвального помещения и пространства под полом для его вентиляции.

Внешний вид бетонного пола

Классический пол по любому грунту состоит из 10 слоев:

Слои, предохраняющие от грунтовых вод и распределяющие нагрузку

1. Подушка из уплотненной глины. Она необходима для остановки подъема грунтовых вод. Если сняв слой грунта, вы дойдете до глины, то ее необходимо должным образом подготовить. Слой глины отсекает проникновение грунтовой воды вверх.
2. Песчаная подушка. Ее назначение также предотвращать попадание грунтовых вод и выравнивать нагрузку на грунт. Песок ослабляет капиллярное поднятие воды и равномерно распределяет давление лежащих над ним слоев пола на грунт. Подойдет любой песок.
3. Крупный щебень. Это своего рода дренаж, его назначение — сделать основание прочным, распределить нагрузку. Он вообще не дает воде возможности за счет капиллярного свойства поступать вверх. Щебень используют фракции — 40–60 мм.

Первые три слоя должны располагаться именно в таком порядке, каждый толщиной от 10 см в уплотненном состоянии. Слои нужно трамбовать обязательно.

Слои бетонного пола

1. Гидроизоляционный слой (рубероид или полиэтиленовая пленка). Его помещают непосредственно на щебень, и служит он как для предохранения щебня от протекания в него раствора бетона сверху, так и в качестве препятствия проникновению паров воды в бетонный слой снизу. Пленку настилают целым рукавом (не разрезая) внахлест, заводят на стены, проклеивая скотчем места нахлестов.
2. Черновая стяжка 80 мм и толще. Для нее следует брать промытый песок и мелкий щебень (10–20 мм). В раствор добавляют стальную фибру или применяют арматуру. Для готовности стяжки к следующим этапам работ ее нужно выдержать определенное время.
3. Гидроизоляционный слой (гидроизоляция обмазочная, рулонная или пленка). Если первые слои уложены правильно и качественно, для гидроизоляции можно применить рубероид без присыпки в 1–2 слоя или пленку толщиной не менее 120 мкм. Гидроизоляционный слой должен быть монолитным. Если используется рубероид, нахлесты промазывают битумной мастикой, нахлесты полиэтиленовой пленки проклеивают скотчем.
4. Утеплитель. Утеплять пол можно керамзитом, экструдированным пенополистиролом, пенопластом. Толщина плит полистирола и листов пенопласта зависит от климатических условий, но не меньше 5 см. Керамзит засыпают слоем от 15 см.
5. Гидроизоляция. По керамзиту или другому утеплителю рекомендуется уложить гидроизоляцию. Это предохранит утеплитель от попадания влаги из верхних слоев и улучшит его теплоизоляционные свойства. На этом этапе применяют полиэтиленовую толстую пленку, которую настилают сплошным слоем.
6. Стяжка чистовая. В ней могут размещаться нагреватели теплого пола (контуры водяного отопления, кабельные маты или нагревающий кабель). Слой финишной стяжки заливают 50 мм и больше. Ее армируют, используя композитную или стальную арматуру, в раствор добавляют фибру.
7. Финишное покрытие. Если все слои выполнены в указанном порядке, можно настилать покрытия любые.

Подстилающий слой

Далее допускается некоторая вариативность. Чтобы полы по грунту правильный пирог не обсел, существует несколько вариантов укладки. Подстилающий пласт должен быть выбран с учетом высоты грунтовых вод, предполагаемых нагрузок, той же рыхлости грунта и так далее.

Чаще всего используют бетонный слой – это самый надежный и проверенный вариант. Но бывают такие случаи, когда применить бетон невозможно, тогда в ход могут пойти такие материалы:

• песок. Применяется исключительно на сухих почвах, чтобы избежать всасывания воды через мелкие отверстия в песке. Примечательно то, что происходить такой процесс может даже в тех случаях, когда на поверхности образуется роса. Ещё с песком будет сложнее потому, что его нужно идеально ровно уплотнить, опять же, делать это нужно с помощью нивелира;
• щебень. Щебень хорошо работает при высоком уровне грунтовых вод. В прослойке щебня полностью невозможно капиллярное всасывание. Укладка тоже должна происходить равномерно;
• природный грунт. Довольно редко используется и представляет собой, чаще всего, крупный песок или гравелистую почву (грунт с содержанием зерен крупнее 2 мм, но менее 50 мм). Сгодится, если ни подземных вод, ни особой рыхлости грунта не наблюдается.
• керамзит. Тоже подойдет.
