Как правильно заточить цепь бензопилы

Как правильно выбрать цепь для электропилы – разбираемся в деталях

По своей важности цепь нередко ставится экспертами в один ряд с двигателем электропилы. Поэтому, если вы хотите выбрать подходящий пильный элемент, подойти к его выбору следует с особой ответственностью

Чтобы подобрать цепь для электропилы, следует обращать внимание на такие параметры:

• Совместимость с электропилой – иными словами следует выбирать деталь, которая была выпущена компанией-производителем самого инструмента. В таком случае риск ошибиться и приобрести неподходящий пильный элемент сводиться к нулю;
• Определиться с задачами цепи – если вы ищите пильный элемент с высокой производительностью, то выбирайте деталь с шагом 3/8 дюйма. Если электропила используется только для решения несложных бытовых задач, то оптимальной станет покупка пильного элемента, шаг цепи которого составляет 0,325 дюйма;
• Угол заточки – этот параметр важен при дальнейшем ремонте, уходе и восстановлении пильного элемента. Более производительные цепи обладают углом заточки 30 ° – такие пильные элементы легче воспринимают высокие нагрузки. Тем не менее, в целях сложной обработки древесины – если она промерзлая или сырая – следует остановиться на цепи с углом заточки 10 °;
• Длина пильного элемента – должна соответствовать длине шины электропилы. Даже если со временем цепь растянется и провиснет, эту проблему можно решить путем удаления нескольких звеньев.

Помимо этих параметров следует учитывать способ распила и материал, который поддается обработке. Обязательно учитывайте, что с целью продольного распила оптимальной будет цепь, обладающая небольшим углом заточки. Производительность такой цепи будет чуть меньше, однако срок ее службы существенно увеличиться.

Советы

Прежде чем приступить к заточке, стоит убедиться в том, что пиле она действительно необходима. Существует 5 простых критериев оценки, способных это подтвердить.

1. Уменьшение размера опилок, вылетающих при работе.
2. Повышение усилий, прилагаемых в процессе использования инструмента. Пилить становится заметно сложнее.
3. Подпрыгивание, неравномерный ход цепи.
4. Появление явных признаков смещения геометрии пропила. Его просто «уводит» в сторону.
5. Запах гари, появление дыма из-под цепи.

Продолжение работы затупившимся инструментом, будь то электрический или бензиновый агрегат, грозит не просто переустановкой сменного элемента. В некоторых случаях перегрузки выводят из строя куда более дорогостоящие узлы, поменять которые окажется уже не так просто. Еще один немаловажный момент — проверка качества заточки по завершении работ. Здесь тоже есть свои явные критерии, которые показывают, что цепь полностью готова к работе.

Важно добиться остроты не только верхних, но и боковых режущих кромок. Углы у всех зубьев должны быть одинаковыми, как и их длина

Определяются эти параметры производителем инструмента. Угол заточки выбирается исходя из способа распиловки древесины. При поперечном пилении его делают в диапазоне от 25 до 35 градусов. При продольном хватит и 10.

Стоит обратить внимание и на ограничитель глубины. Его показатели варьируются в диапазоне от 0,5 до 0,8 мм, но лучше опираться на рекомендации производителя, иногда рекомендуемые параметры отличаются от стандартных

Ограничитель глубины влияет на уровень производительности инструмента, при уменьшении показателей она снижается. Превышать рекомендуемые значения тоже не стоит, поскольку при работе будет сильно ощущаться вибрация.

Среди полезных советов, которые дают специалисты по заточке пил, можно выделить следующие рекомендации.

Обслуживание цепи после проведения работ. Стоит продуть ее сжатым воздухом, а затем на некоторое время погрузить в моторное масло (чистое, не отработку). Это позволит существенно продлить срок эксплуатации цепи.

Выделение времени на обкатку. Она проводится сначала на малых оборотах, в течение 60 секунд. Этого времени хватит на то, чтобы смазка равномерно распределилась, а звездочка и звенья прогрелись, притерлись. После этого цепь остужают, повторно проводят ее регулировку и натяжение.

Следования правилам эксплуатации

При пилении после заточки важно избегать наклонного положения цепи. При необходимости нужно проводить периодическую регулировку натяжения звеньев

Под нагрузкой они могут провисать.

Периодическую обработку станочным способом. Даже если восстановить остроту зубьев в «полевых» условиях удалось надфилем или дрелью, при появлении такой возможности стоит провести полноценную обработку металла. Станок обеспечивает более высокую геометрическую точность, дает возможность выправить дефекты, возникшие при работе с инструментом.

Контроль стачивания зубьев. После 3-4 операций по восстановлению их остроты стоит проверить пригодность цепи к дальнейшей эксплуатации. Изменение глубины пропила и другие дефекты будут свидетельствовать о том, что элемент требует замены, а не восстановления.

Обязательно нужно защитить глаза щитком или очками, проводить работу в перчатках. Получение травм, особенно при инструментальной заточке — не редкость.

О том, как правильно заточить цепь бензопилы своими руками, смотрите в следующем видео.

Характеристики зубьев цепи

Зубья цепи имеют несколько важных параметров. К таким параметрам относят:

• устройство режущего звена (состоит из основания, крепящегося к цепи, лопатки зубца с двумя режущими кромками, ограничителя глубины, который контролирует, насколько глубоко лезвие врезается в дерево, торцевое и верхнее лезвие), режущее действие выполняет не сама цепь, а звенья, то есть, зубцы. Они передвигаются на цепи, как на основании, по дереву, и звено разрезает дерево;
• угол торцевого лезвия, который позволяет цепи разрезать дерево (именно из-за этого угла при распиле формируется древесная стружка).

Для проведения правильной заточки цепи владельцу нужно знать:

• тип металла цепи (мягкий, твердый, средний);
• шаг цепи;
• расстояние ограничителя глубины.

От этих двух параметров зависит, как правильно поточить цепь. Чем мягче металл цепи на бензопиле, тем аккуратнее нужно обращаться с напильником при ручной заточке. Верхний край напильника в процессе затачивания должен располагаться под углом 90° в вертикальной плоскости и 30° или 10° — в горизонтальной.

Видео про угол заточки цепи бензопилы

В данном видео показано, как правильно заточить цепь бензопилы, указаны основные параметры пильных цепей.

Следующее видео от владельца бензопилы о том, как заточить цепь бензопилы своими руками

Передние углы у разных типов цепей могут иметь величину от 60 до 85°. Чем больше градус заднего угла верхнего лезвия цепи, тем больше оно будет наклонено назад, в среднем величина такого угла составляет от 50° до 60°

Для осуществления процесса распила наиболее важен показатель (градус) заднего угла верхнего лезвия, и само верхнее лезвие очень важно для качественного пиления

Избегайте угла заточки в диапазоне больше 35° и меньше 25°. В цепях для продольного пиления допускается исключение для угла заточки, в этих цепях угол заточки может составлять 10°.

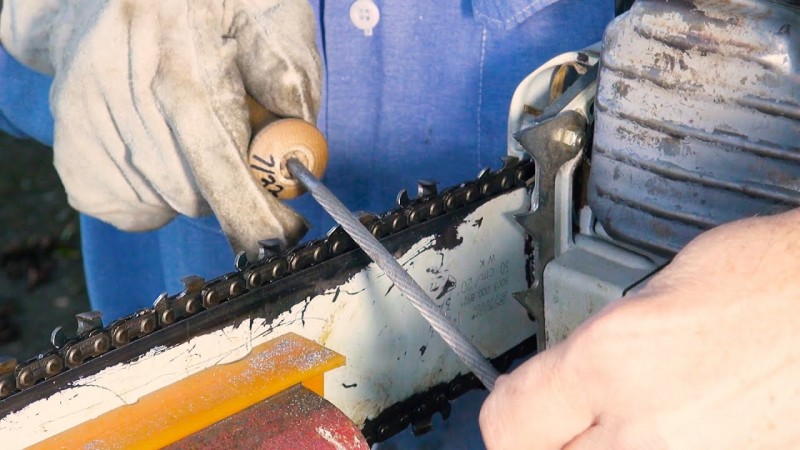

Технология заточки цепи напильником

Точить цепь, надо не снимая её с пилы, которая, в свою очередь, устанавливается на ровную поверхность. Натяжение должно быть максимальным. Пила должна быть поставлена на тормоз. Чтобы это сделать, поворачивают блокировочный рычаг. Предварительно цепь осматривается на предмет обнаружения дефектов, которые могут выражаться в изломах, трещинах, сколах. Выполняя заточку цепи бензопилы, учитывают основные технологические особенности:

• зубья затачиваются изнутри наружу;
• градус заточки определяется по специальным меткам, сделанным производителем;
• зуб, подвергаемый заточке, располагают посередине.

Чтобы упростить процесс используют специальные приспособления для заточки цепей бензопил в виде держателей, с помощью которых определяют глубину размещения ограничителя и угол заточки. Правильный станок закрепляют на шине струбцинами и выставить под углом направляющие, посредством которых уточняется градус заточки. Зуб, подвергаемый заточке также надо закрепить упором, поверх которого и кладут напильник.

Техника заточки напильниками Источник www.msca.fr

Независимо от того, какой дополнительный инструментарий вы используете, сначала затачивайте кромки, а затем равняйте ограничители глубины. Требуется внимательно подойти к формированию разницы в высоте между плоскостью ограничителя и кромкой.

Пошаговая инструкция по заточке пилы напильником

Следуйте инструкции, соблюдая все шаги:

• закрепление пилы;
• монтаж державки с учётом показаний шкалы;
• уточняется угол заточки цепи бензопилы, посредством возвышения над остриём держателя на 1/5;
• минимальный размер заточки определяется по самому тупому зубцу;
• начать процедуру круглым напильником, плавно выполняя движения от себя – по 2 – 3 раза для каждого зубца.

Зубья надо заточить с обеих сторон, переворачивая цепь по мере завершения операции. Рекомендуется для ограничителя установить шаблон, размещая указательную часть между зубьями. Выступ над шаблоном стачивается с помощью плоского напильника.

Использование специального набора для заточки

Эта работа будет немного более трудоемкой, чем работа на станке. Но ведь не у всех есть возможность использовать станок. Тем более что набор намного дешевле. Рассмотрим основные моменты, которых необходимо придерживаться в этом нелегком на первый взгляд деле.

Основные моменты в работе

Набор для заточки бензопилы: круглый и плоский напильники, шаблон, крючок для очистки опилок.

Если вы внимательно посмотрите, то увидите на основании специальные кружочки. Вот они как раз служат основным ориентиром, который и будет определять правильность положения при заточке. Соответственно, относительно этих линий сопоставляются основание и зубчики.
Нужно всегда внимательно следить за тем, чтобы пластинка полностью опиралась на ограничитель глубины затачивания вместе с самой верхней кромкой отдельно взятого зубчика

При этом одновременно сам напильник, хоть круглый, хоть плоский, должен размещаться под кромкой реза.
Перед основным процессом очень важно хорошо закрепить шину и обеспечить хорошее прилегание к основанию. Как правило, степень прилегания зависит от конкретного положения

На схеме (рисунок 1) показано более понятно, как такое положение обеспечить.
Через каждые примерно 3 зубчика нужно дополнительно подтачивать ограничитель для пропила. При этом во время самого процесса затачивания необходимо выбрать только одну сторону, в какую и двигать инструмент все время. Если этого не соблюдать, то работа не будет качественной.
Во время работы нужно следить за положением напильников. В идеальном варианте примерно пятая часть напильника должна немного выступать над режущей кромочкой. Это обеспечит самое продуктивное затачивание цепи для бензопилы этим способом.
Старайтесь работать так, чтобы по каждому отдельному зубчику напильниками совершалось одинаковое количество вращений. При этом давление на напильники также нужно соблюдать по возможности одинаковое. Тогда длина зубчиков в итоге заточки тоже останется одинаковой. Но если в силу неопытности что-то пошло не так, и некоторые зубья по длине стали отличаться друг от друга, то имеет смысл их все выровнять на величину самого маленького из них.
Очень важно то, чтобы высота ограничителя и угол режущего звена друг другу полностью соответствовали. Точно это определить можно исключительно по инструкции, которая прилагается к инструменту. Как правило, в зависимости от конкретных наборов и типов зубьев пилы, инструкции могут и отличаться.
И последнее правило. В силу того, что напильники хорошие для заточки стоят немалых денег, важно работать с ними максимально бережно. Поэтому, чтобы не было одностороннего износа, время от времени при работе поворачивайте камни. Так и работать удобнее вам будет, и напильники в результате прослужат намного дольше.

Последовательность действий

Схема стачивания ограничителя глубины.

Учитывая то, что работать с набором для затачивания под силу не каждому, особенно если нет достаточного опыта в этом деле, то имеет смысл еще дополнительно рассмотреть основной порядок действий при работе. Это поможет вам лучше сориентироваться:

1. Установка тормоза цепочки и ее плотная зажимка.
2. Установка шаблона. При этом закрепить его необходимо максимально. Более того, нужно следить, чтобы на носик шины указывали стрелки, нарисованные или выбитые на шаблоне.
3. Пометка первого зубца для заточки, который будет выступать в качестве контрольного элемента.
4. Направление точил в нужную сторону и произведение работы от себя.
5. Снятие контрольного зубчика при помощи смены круглого напильника на более плоский.

Итак, инструкция по заточке цепи бензопилы и то, где наточить цепь бензопил, рассмотрены. При этом нужно учитывать, что стоимость и трудоемкость их значительно друг от друга отличаются. Поэтому перед самой заточкой нужно сначала хорошо все взвесить.

Можно сделать небольшой итог. Если цепь бензопилы у вас не слишком дорогая, а зубья не требуют основательного затачивания, то лучше использовать наборы для заточки. В случае с сильным затуплением зубчиков цепи лучше воспользоваться заточкой на станке.

Использование болгарки в качестве заточного инструмента бензопилы

Можно заточить цепь бензопилы болгаркой, правда в данном случае потребуется проявить точность, так как использование этой методики не предполагает применения ограничителей. Предварительно оборудование закрепляется на верстаке или столе, для чего лучше изготовить какой-нибудь хомут. После закрепления электроинструмента его проверяют на наличие вибраций. Закреплённый электроинструмент проверяется на наличие вибраций, которые недопустимы при выполнении точных действий. Техника заточки заключается в проведении звеньев по абразивному кругу.

Помимо этого при использовании болгарки есть ещё риск допустить несколько ошибок:

• толщина удаляемого слоя не контролируется;
• высока вероятность в допущении ошибок при затачивании зубьев;
• есть опасность прорезки соединительного ушка, фиксирующего звенья.

Заточка болгаркой Источник prosto-instrumenty.ru Закрепляя болгарку хомутом или тисками, диск располагают в вертикальной плоскости. Альтернативный метод заключается в закреплении в тисках ни болгарки, а пилы, в то время как к ней подносится инструмент.

Когда нужно проводить заточку и как об этом узнать

После обследования пильной цепи, мастер, принимает решение о том, пора точить инструмент или нет.

Как правило, пильная цепь теряет свои эксплуатационные свойства при интенсивной работе. Дело может дойти до того, что за один день цепь придется перетачивать несколько раз. Причиной может стать и контакт пилы с грунтом. На самом деле, довольно несколько раз чиркнуть пильной цепью по грунту и можно все работы останавливать. Бензопила просто перестанет входить в дерево. Кстати, один из признаков затупление пилы – появление мелкой стружки.

Затупившаяся цепь бензопилы

Чем раньше будут приняты меры по затачиванию цепи, тем она дольше прослужит. Понять когда потребуется переточка довольно просто. Произойдет изменение подачи. Цепь, с правильно заточенными зубьями втянется даже при небольшом усилии, если же при работе приходиться оказывать большее усилие подачи, то это обозначает только одно, зубья потеряли свою остроту.

Эксплуатация тупой цепи недопустима. Кстати, это требование техники безопасности. Да и процесс потребует значительных мускульных усилий от лесоруба. В результате это приводет к понижению качества реза, росту количества используемого топлива и ускоренной выработке цепи.

Напильник

Напильник может использоваться для проведения рассматриваемой работы. Напильником выполняют снятие необходимого слоя металла с поверхности. Для данного случая был создан специальный набор:

1. Напильник круглый, имеющий державку необычного вида.
2. Плоский напильник, необходимый для регулирования ограничения глубины.
3. Крючка.
4. Специального шаблона.

Державка с круглым напильником создается вместе с разметочными линиями, которые используются для правильного позиционирования инструмента. Сама пластина во время работы соприкасается с ограничителем глубины и поверхностью лезвий, а напильник ходит и снимает слой металла. Применение специальной державки с напильником позволяет обеспечить правильное прилегание инструментам к обрабатываемой поверхности. Стоит применять только тот напильник, который предназначен для выполнения подобной работы.

Углы наклона при заточке напильником

К правилам проведения работы можно отнести:

1. Делать следует одинаковое количество движений.
2. Нужно контролировать силу давления на поверхность во время ее обработки.
3. Шаблон, который используется вместе с напильником, позволяет соблюдать важные показатели заточки.

При разной длине наблюдается неравномерность хода и образование трещин в материале. Если показатель длины неодинаковый на момент начала обработки, то все режущие зубья опиливаются по показателю самого меньшего из них.

Заточка на специальных ручных и автоматизированных станках

Если зуб имеет значительный износ, то восстановить их остроту будет проблематично. Для таких целей применяются специальные ручные станки, функционирование которых осуществляется таким образом:

1. Ослабляется винт для регулировки зажима
2. На пиле выравнивается направление звеньев, которые должны смотреть в сторону заточного камня
3. Выставляется необходимый угол

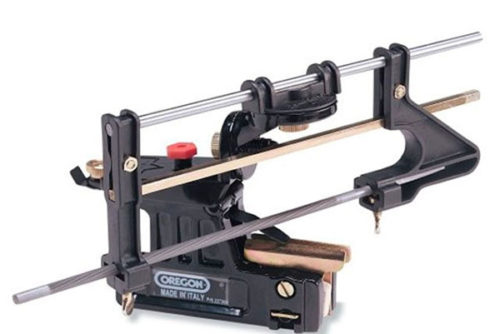

Ручной станок для точного затачивания

Глубокая заточка негативно отразится на прочности зубьев, поэтому вскоре может понадобиться замена цепи. После проведения работ можно приступать к удалению металлической кромки при помощи компрессора. Не помешает размещение всего устройства в масле на несколько часов.

Для затачивания применяются автоматизированные станки, на которых размещается и фиксируется цепь. Устройство фиксируется в инструменте, после чего запускается двигатель. В такой заточке нуждаются цепи, на которых невозможно заострить зубцы напильником.

Автоматизированный станок

Советы по хранению

Любой инструментарий, если его неправильно хранить, быстро придет в негодность. Это касается и напильников для цепей пил. Производятся они из стали, которая хоть и довольно твердая, но при этом очень хрупкая. Даже если просто транспортировать вместе несколько напильников, которые в процессе будут соприкасаться друг с другом, то можно их повредить, что негативно скажется на рабочих параметрах.

Заводские наборы хранятся в специальном чехле. Так они находятся в оптимальных для себя условиях. Если напильник загрязнился, его легко восстановить, достаточно использовать для этого жесткую щетку и специальную промывку. Последняя изготавливается из средства для посуды.

О том, как правильно заточить цепь бензопилы напильником, смотрите в следующем видео.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Как заточить цепь электропилы своими руками?

Чтобы равномерно наточить пильный орган электрической садовой пилы, у ее владельца есть 3 варианта. Первый способ – ручной. Он заключается в использовании двух напильников – круглого и плоского, а также державки, необходимой для крепления инструмента круглой формы. Круглый напильник должен быть подобран с учетом шага цепи – чем он больше, тем больше должен быть диаметр используемого напильника. Плоский напильник необходим для обработки ограничителя, поэтому он может быть любых размеров.

Порядок действий при заточке цепи напильниками выглядит следующим образом:

1. Сначала державку с предварительно зафиксированным в ней круглым напильником нужно установить на режущую цепь электропилы. На планке нанесены стрелки, которые должны располагаться параллельно к направляющей шине;
2. Далее необходимо проверить угол заточки. Убедившись в том, что верхнее лезвие режущего зуба цепи расположилось под углом 25–30⁰, можно приступать к заточке;
3. Движения оператора должны быть равномерными и направленными только вперед. Каждый из режущих зубов цепи нужно обработать одинаковое количество раз.

Второй способ заточки режущих органов электропилы заключается в использовании комплекта напильников и специального шаблона. На шаблоне уже нанесены необходимые параметры: углы наклона и обработки зубцов. Кроме того, заточка цепи электропилы с использованием шаблона позволяет равномерно обработать зуб-ограничитель.

Во время восстановления режущих зубов шаблон поочередно прикладывается к каждому из них. Он оборудован движущимися роликами, по которым скользит напильник во время работы с цепью. При этом не нарушается угол заточки, что делает равномерным восстановление каждого зуба.

Единственный минус этого способа – необходимость использования отдельного шаблона для каждого конкретного типа режущего органа, учитывая шаг цепи, ширину ее хвостовика, ведущего звена и другие параметры.

Третий метод заточки – использование электрического станка. Этот вариант считается самым простым, быстрым и удобным. Большинство станков поставляются в комплекте с метрическими и градуированными шкалами, которые позволяют восстановить практически любую цепь, независимо от ее шага и количества звеньев.

Использование электрического станка подходит для людей, занимающихся регулярной валкой леса и распиловкой бревен. В остальных случаях покупать специализированное оборудование нецелесообразно.

Описание видов

Инструментов, используемых для того, чтобы сделать цепь острой, множество, они могут иметь необычную форму. Есть алмазный вариант и с напылением. Самый упрощенный и дешевый – плоский, где на поверхность наносится специальный абразивный слой, обладающий достаточной прочностью, чтобы снять слой металла с зубьев. Такое ручное приспособление со временем приходит в негодность и не подлежит восстановлению.

Можно использовать заточный ролик. Вариантов много, выбирать стоит, учитывая шаг зубцов цепи. Не так давно приобрело популярность приспособление с коротким названием FG 4. В его конструкции две направляющие, за счет их перемещения можно менять угол заточки.

Заточка цепи в домашних условиях

Понять, что требуется заточка цепи электропилы, можно по нескольким признакам:

• во время работы шину “уводит” в сторону;
• скорость пиления заметно снизилась;
• стружка имеет форму иголок, и в ней много пыли (остро заточенные зубья производят однородной формы квадратную стружку).

Правила заточки

Приступая к заточке резцов цепной пилы, нужно иметь представление об их конструкции, состоящей из:

• основания звена;
• лопатки резца;
• ограничителя глубины реза;
• вертикального лезвия;
• верхнего лезвия, расположенного горизонтально.

Для придания цепи максимальных режущих свойств ее лезвия стачиваются под определенными углами. Режущая способность оснастки, главным образом, зависит от переднего угла, угла верхнего лезвия и угла заточки.

Лопатка резца должна иметь наклон назад и формировать задний угол. Он нужен для углубления верхнего лезвия в материал.

Для формирования заднего угла торцевого лезвия стачивается задняя часть лопатки. Этот угол отвечает за срезание стружки (боковое).

За формирование переднего угла (от 60° до 85°) отвечает торцевая кромка. Его измеряют относительно нижней части звена.

Для придания угла задней части верхнего лезвия стачивается его задняя часть. Угол может иметь значение от 50° до 60°.

Угол заточки измеряется под прямым углом относительно шины.

Угол заточки должен быть не больше 35° и не менее 25°, если оснастка предназначается для пиления поперек волокон. Но к продольным цепям это правило не относится. Они имеют угол заточки, равный 10°.

Каждый резак имеет упор, ограничивавший глубину врезания лезвия в древесину.

В норме расстояние между верхней частью лопатки и упором должно быть от 0,5 до 0,8 мм.

Алгоритм заточки зубьев цепи

Цепи для электро- и бензопил, особенно с твердосплавными напайками, обычно затачиваются на специально предназначенном для этих целей станке. Последний имеет диск для заточки и поворотный столик, на котором крепится оснастка.

Заточка цепей своими руками требует наличия специальной приспособы, которая помогает выдерживать при этой операции требуемые углы заточки. Также потребуется подготовить два напильника: один с плоским профилем, а второй – с круглым.

Чтобы заточить пилу, выполните следующие действия.

1. Зажмите шину агрегата в тиски.
2. Сначала происходит правка режущей кромки зубьев. Разместите приспособу на оснастке так, как показано на фото ниже.

Взяв круглый напильник, начинайте двигать его вперед легкими и плавными движениями. Количество их должно быть одинаковым для всех резцов. Таким образом произведите затачивание всех зубьев оснастки (через один), после чего поверните шаблон и проведите ту же операцию для каждого второго незаточенного резца.
После правки режущих кромок резцов необходимо немного сточить ограничитель глубины реза. Установите шаблон так, как показано на следующих фото.

Шаблон имеет два отверстия, возле которых находятся надписи “HARD” (твердый) и “SOFT” (мягкий). Установите шаблон на ограничитель отверстием “HARD”, если требуется пилить твердые породы древесины. Для пиления мягких материалов ограничитель стачивается через отверстие “SOFT”.

Для стачивания упора применяется напильник с плоским профилем.
