Как смастерить запор для калитки своими руками?

Видео по теме «Ворота распашные, фиксатор. Swing gates, retainer»

Запоры на ворота такого типа часто представляют собой сдвижные накладные механизмы, привариваемые к раме. Чтобы начать устанавливать такой запор, необходимо точно определить расположение и количество. При двустворчатых воротах таких замков потребуется два, по одному на каждую створку. На раме отмечаем место расположения такого замка, длину металлического прута, место, где он будет входить в землю. Далее нарезаются два металлических прута одной длины, в верхней части которых надо будет приварить более короткие отрезки, чтобы такой импровизированный засов можно было легко поднимать и опускать. Длина прута должна быть достаточной, чтобы удерживать створки ворот в закрытом состоянии, в землю они должны входить на глубину, также достаточную для обеспечения безопасности.

Углубления можно сделать при помощи садового бура соответствующего диаметра (он не должен быть намного больше или меньше). На самой раме створок привариваются по два металлических кольца, в которые запор будет вставлен. Для удобства можно немного выше приварить небольшой крюк, на который будет опираться «ручка» засова в открытом состоянии.

Сделать засов для ворот своими руками довольно легко, для этого нет необходимости приобретать дорогие и сложные замки, которые все равно могут быть срезаны, часто достаточно поставить обычный запор, отличающийся самыми различными вариантами конструкций.

Общие сведения

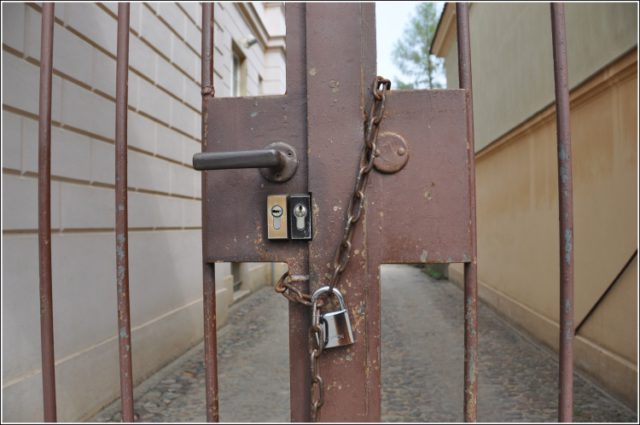

Среди множества разновидностей запоров наиболее надежные механического типа, то есть обычные замки. Для их открывания требуется более или менее уникальный ключ. Кроме того, целесообразно еще ставить дополнительно ручную защелку – именно на нее калитку закрывают в те моменты, года хозяева сидят дома.

Вне зависимости от того, из профнастила изготовлены ваши ворота или, к примеру, из дерева, системы засосов используются одни и те же. Бывают они:

• горизонтальными;
• вертикальными.

Различают также по типу механизма. Существуют:

• ригельные;
• накладные сдвижные;
• винтовые;
• защелки с пружиной;
• пазовые (снабженные поворотным механизмом).

Потайной замок

Иногда на полотне не видно ни скважины для ключа, ни отверстия для замка, а калитка не открывается, будто изнутри есть замок. Если рассмотреть полотно более внимательно, можно обнаружить, однако, что с обратной стороны есть задвижка. Но как закрывается она снаружи, поначалу механизм этого запора непонятен. Оказывается, на двери есть шестиугольная шляпка шурупа. Она поворачивается специальным ключом-воротком шестиугольной формы. С внутренней стороны стоит рейка, которая при повороте болта закрывает вращением запорное устройство двери. Делают такие запоры довольно легко.

На хвостике болта напильником выполняется плоская лыска. На нее укрепляется задвижка, в которой делается прорезь для лыски.

Собирают запор так:

• сверлят специальное отверстие для резьбового участка болта;
• толстым сверлом выполняют углубление для головки болта, чтобы на полотне она могла утонуть в углублении;
• с другой стороны надевают на болт две шайбочки и прижимают с помощью гайки так, чтобы головка болта была утонувшей;
• на подготовленную лыску насаживают задвижку и плотно прижимают ее с помощью гайки.

Видео по теме «Как сделать ЗАМОК на ворота покрасочной камеры»

Чтобы обеспечить безопасность, мало просто поставить прочный забор и ворота, необходимо еще и смонтировать запор, который бы предотвратил проникновение на территорию посторонних. Такие запоры не обязательно должны иметь сложный механизм, часто наиболее надежны обычные механические, которые можно легко и быстро поставить на калитку, въездные ворота гаража.

Устройства для запирания позволяют сэкономить много времени, одновременно с обеспечением безопасности.

Именно такие простые и очень надежные устройства для запирания позволяют сэкономить много времени, одновременно с обеспечением безопасности. Отличие обычных запоров от замков (в том числе и навесных) состоит в том, что их можно изготовить своими руками, а вот ключи для них не нужны, то есть вариант с их потерей отпадает сразу. Предлагаем несколько простых и очень эффективных разновидностей запоров для ворот.

Засов с запорным механизмом

Этот вариант считается идеальным для высоких железных врат. Изготавливают засов с запорным механизмом следующим образом:

1. Вверху коробки приваривают кусок арматуры диаметром 15 см (так называемый палец). В ходе эксплуатации за него будет заходить другой изогнутый палец, зафиксированный анкерным стержнем.
2. Сам анкерный стержень крепят на кусок трубы подходящего диаметра. Еще один кусок позиционируют ниже центральной точки. После фиксации стержня дно нижней трубочки заваривают, после чего проверяют вращение анкера.
3. В анкерном стержне пропиливают болгаркой отверстие и вставляют калёную железную пластину, производя закрепление болтом. На втором полотне делают крючок, за который при закрытии ворот будет уходить пластина.

«Шпингалет»

 Модель станет более функциональной при сочетании с вертикальными запорами. Изготавливают ее из трубки Ø 10 мм и больше. Материал режут на 3 куска с длиной одного около 10 см и двух других – по 5 см.

Шпингалет лучше использовать вместе с вертикальными засовами

Самую длинную часть приваривают на край полотна горизонтально. Один 5-сантиметровый отрезок приваривают по краю противоположно первой трубке. Далее в них вдевают шпингалет, согнутый из Т-образного штыря (для его изготовления прут по диаметру подбирают так, чтобы он без затруднений входил в трубку). Шпингалет перемещают до упора и на его край приваривают 3-й отрезок трубы.

Фиксируют запор креплением куска металлической пластины под ручку. Для навесного замка предусматривают легкий вход ручки в проушины с петлями.

Шпингалеты и пружинные задвижки своими руками

Задвижка своими руками

Чтобы щеколда на калитку своими руками получилась надежной, нужно ориентироваться строение заводской конструкции. Однако самым простым способом сделать задвижку будет вертикальный запор. Для него потребуется две трубы разного диаметра.

Важно! Одна труба должна свободно перемещаться в другой.

На забор нужно закрепить трубу большого диаметра саморезами. Шляпки от саморезов со стороны улицы опиливаются. На дверце калитки нужно установить паз, за который будет удерживаться планка. После этого на маленькую трубу всверливается саморез и фиксирующая планка отправляется в трубу большого диаметра, саморез будет удерживаться за паз. После этого засов на калитку своими руками готов.

Врезные задвижки

Запорный механизм из врезной задвижки устанавливают уже готовыми. Задвижка вставляется в проделанные гнезда, но можно сделать специальные петли. Такая задвижка устанавливается одновременно с ручкой, поэтому пользоваться ей будет удобно.

Также есть магнитные и радиоуправляемые модели, которые будут держать калитку, пока не поступит сигнал на пульт управления.

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

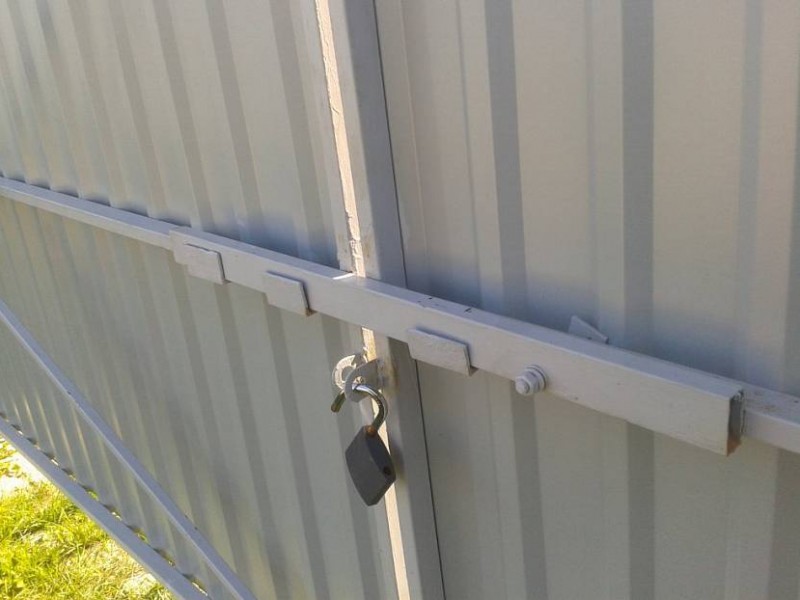

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Что можно сделать самому

Некоторые конструкции запоров и засовов для гаражных ворот могут быть собраны из подручных средств, поэтому в затраты будет входить только время на изготовление и монтаж.

Вертушка

Запорное устройство, которое называют вертушкой является довольно эффективным и простым в изготовлении. Подходит такой запорный механизм для двустворчатых распашных ворот, в некоторых случаях такой механизм используется и для калиток. Для изготовления запорного механизма понадобится металлическая планка с толщиной в 30 мм. Хорошо если планка будет доходить краями до середины каждой из дверей. Крепится планка с помощью болта к краю одной из створок. При этом наружу должна выходить гладкая часть болта, чтобы его невозможно было открутить.

По размеру всей планки монтируется несколько петель, в которые будет заходить запор. Половина из них будет направлена вверх, а другие вниз. Это делается, чтобы можно было открывать ворота вращательным движением. Для такой конструкции не предусматривается возможность открыть ворота снаружи. Это чисто внутренний вариант. Взломать такие ворота довольно сложно.

Горизонтальный ригель

Для изготовления такого запорного механизма понадобится отрезок арматуры с диаметром в 20 мм. Его длина будет зависеть от качества исполнения ворот и от их ширины. Его необходимо загнуть в форме буквы «Г». Чтобы ввести его в действие на створки необходимо приварить несколько отрезков трубы, в которую изделие будет плотно входить. Такой механизм также открывается только изнутри.

Резьбовой запорный механизм

Для изготовления резьбового запорного механизма на ворота гаража понадобится металлическая планка, о которой говорилось выше. Но ее длина должна быть больше, чем створки ворот. Одним из торцов она крепится к стене на специальное ушко. С другой стороны, ближе к концу делается отверстие в рейке под болт и в отверстии, которое будет в гаражных воротах или в стене устанавливается резьба. Дополнительно поверх резьбовой конструкции навешивается металлический кожух, который будет закрываться отдельным навесным замком, что увеличит безопасность всей конструкции. Пример такого запорного механизма можно увидеть на фото выше.

Защитный вертикальный засов

Защитные засовы применяются для того, чтобы удерживать одну из створок при открывании другой. Также прочность такого засова дает возможность обеспечить фиксацию второй створки в первой за счет шпингалета или замка. Первым делом необходимо выбрать место крепления такого вида засова. Чаще всего он располагается ближе к краю одной из створок и крепится к раме в виде металлического уголка или профильной трубы. Основной рабочий компонент похож по форме на горизонтальный ригель. Она загибается с одной из сторон, чтобы им было легче оперировать.

К раме приваривается два или три отрезка трубы, через которые будет проходить засов. Прямо под ним делается отверстие в раме и бетоне, чтобы он мог фиксировать створку за основу. Глубина, на которую делается отверстие, зависит от высоты и веса ворот. Чем они выше, тем больше необходимо углубиться. Для запорного механизма необходимо предусмотреть фиксатор, который бы удерживал его в поднятом состоянии. Для этого в верхней точке запорного механизма приваривается небольшой выступ, на который можно будет положить рукоятку засова.

Электромеханический замок

Монтаж такого механизма на гаражные ворота осуществляется в том случае, если одна из створок ворот надежно фиксируется. Производится разметка расположения запорного механизма. Сверлится отверстие под замочную скважину, которая позволит открыть замок при отсутствии питания. В торце второй створки делается отверстие под ригели электромеханического запорного механизма. Фиксировать запорный механизм сквозными болтами не совсем хорошая идея, т. к. его будет легко демонтировать, высверлив такие болты. Поэтому сверху и снизу места его крепления, необходимо приварить два небольших уголка, к которым и прикрутить замок. Далее делается подвод источника питания. В его качестве можно использовать блок питания или аккумулятор. Пример такого запорного механизма можно посмотреть в видео.

Самостоятельное изготовление

Если нет желания или возможности приобретения запирающего механизма, то можно сконструировать запор на калитку своими руками. Чаще всего владельцы земельных участков предпочитают самостоятельно изготавливать:

• Самозакрывающаяся щеколда на калитку.
• Запирающее устройство для калитки со щеколдой и верёвкой.
• Пружинный запор.
• Потайной замок.
• Винтовой запор.

Создание каждого из перечисленных замков на металлическую или деревянную калитку имеет свои особенности.

Щеколда

Разновидность щеколды на калитку

Популярность защёлки на калитку, во многом обусловлено эффективностью подобного устройства. Разновидностей таких запоров много, а изготовить её своими руками из подручных средств достаточно просто. Вот одна из них, для этого требуется:

1. Подготавливаем основу запорного механизма в виде пластины толщиной 3 мм с размерами 10*10 см с отверстиями по краям ⌀ 3–4 мм.
2. Привариваем посередине сваркой к ней болт под крепление защёлки.
3. Делаем плоскую и узкую пластину толщиной не менее 3 мм и шириной 3 см. При этом его длина не должна превышать 10–15 см и на краю сверлим отверстие под болт.
4. Крепим запорный рычаг и установив его горизонтально привариваем под ним упор. Упор не даст опуститься рычагу вниз.
5. Крепим к основной запирающей пластине ручку для открывания.
6. Зафиксировать готовую щеколду на калиточной дверце.
7. Делаем зацеп в виде треугольника с прорезью под запор и закрепляем на краю калиточного проёма, ориентируясь на положение щеколды на дверке. После монтажа запорный рычаг должен свободно подниматься и опускаться.
8. Для открывания с наружной стороны протянуть шнур приподымающий рычаг.

Декоративная щеколда с отпиранием в виде рычага снизу

Шпингалет

Калиточный шпингалет представляет собой один из самых простых и распространённых видов запора. Такая задвижка может быть односторонней и двусторонней. Двусторонний отличается тем, что задвижка имеет две ручки управления. Вторая выводится на улицу.

Простой шпингалет на деревянной калитке

Односторонняя может служить для запора только изнутри или если расположить его достаточно высоко, то можно открывать и закрывать через верх.

Если выполнить в двустороннем варианте, то установить его можно в любом месте, лишь бы удобно пользоваться.

Металлический прут длиною 15–20 см и трубка по его диаметру. Для изготовления требуется подготовить не менее трёх колец. Два из них будут располагаться на калитке, а третье — фиксироваться к краю ограждения. Хотя это необязательно и его роль может выполнить отверстие.

Необходимые действия:

1. Делаем и крепим металлические кольца в нужных местах. Их можно зафиксировать с использованием сварного соединения или приварив сваркой к основанию и потом закрепить болтами.
2. Устанавливаем запирающий прут, так, чтобы открытие калиточной дверцы было полностью заблокировано.
3. Привариваем упор на запирающий прут, который будет играть и роль ручки.
4. При монтаже двустороннего шпингалета делаем всё на пластине.
5. К запирающему штоку привариваем сразу две ручки. При этом ручка, выходящая на улицу, должна быть длиннее.
6. Делаем крепление на калитке под запор.
7. Вырезаем прорезь для ручки и устанавливаем конструкцию.

Несколько подробнее про двусторонний засов можно посмотреть на видео:

Самостоятельное изготовление не должно вызывать сложностей. Особенно удобен такой запор на калитке из профнастила.

Пружинный засов

Чтобы своими руками сконструировать пружинный засов, требуется сначала подготовить необходимые инструменты и материалы. Из инструментов понадобится: болгарка,

Пружинный запор

сварочный аппарат, молоток и дрель, материал — стальная пластина (3–4 мм толщиной и 10–15 см длиной), стальной прут (⌀ 10–12 мм), кусок трубки по диаметру прута, пружина, шплинт. Далее:

1. Обрезается кусок стального прута длиной 20–25 см.
2. Согните его под прямым углом 5–10 см от края.
3. По заданным размерам отрезается стальная пластина, после чего на неё навариваются два небольших направляющих кольца из трубы длиной 2 см.
4. В стальном пруте просверлить отверстие диаметром ⌀3 мм под шплинт.
5. В зависимости с какого края будет отверстие, запор будет сам открываться или закрываться.
6. Отрезанный стальной прут вставляется в приваренные кольца. При этом вставляя прут, наденьте на него пружину и шайбу. Шайба должна быть со стороны отверстия.
7. Пластина, являющаяся основанием для механизма, приваривается к забору.
8. На проём крепится сваркой третье кольцо из трубки, в которое будет входить засов. Если позволяет конструкция, то можно просто просверлить отверстие под прут.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запорИсточник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на воротаИсточник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калиткуИсточник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.
