Как сделать замок на калитку своими руками

Разновидности замков для калитки по типу установки

Классификация замков осуществляется по двум параметрам – это способ установки и тип управления.

Навесной

Это независимая конструкция, при размыкании которой элементы фиксации полностью отделяются от основного блока. Такие замки пользуются популярностью на протяжении длительного времени. Среди большого и разнообразного выбора можно найти изделия из следующих материалов:

1. Чугун. Он обладает невысокой стоимостью, не подвергается негативному воздействию коррозии. Замок обладает повышенным запасом прочности. Если температура снижается, то материал становится слишком хрупким.
2. Алюминий. Это легкий материал, который может деформироваться даже при небольшом усилии.
3. Сталь. Она сохраняет целостность при разных климатических условиях. Это дорогостоящий материал.
4. Латунь. Устойчива к возникновению следов ржавчины. Материал дорогостоящий и мягкий.

Навесной замок на калитку из чугуна

Навесные замки бывают открытого типа, грибообразной формы, полузакрытые и закрытые. Если использовать конструкцию закрытого типа, то проушины нужно заказывать по индивидуальным параметрам.

Врезной

В этой конструкции размер внутреннего механизма превышает размер корпуса. Замок устанавливают во внутреннюю часть дверного полотна. Дополнительная внешняя защита отсутствует. Механизм бывает сувальдным или цилиндровым.

Они привлекают компактными размерами. Врезной замок на калитку из профнастила гармонично вписывается в дизайн калитки. На рынке представлены конструкции разных оттенков.

Накладной

Накладные устанавливают в дверной проем. Внешняя сторона закрывается на ключ, а внутри используется поворотная защелка. Современные модели обладают более сложным устройством, поэтому пользуются повышенным спросом. Одно из основных преимуществ – легкий монтаж и установка.

Можно выделить следующие разновидности накладных замков на калитку из профнастила:

Односторонние. Они закрываются с внешней стороны при помощи ключа. Во внутренней части предусмотрена ручка.
Двусторонние. Управление ключом предусмотрено с каждой стороны.
Реечные. В этом механизме совмещается открытие при помощи ключа и канавок, которые расположены на засове

Конструкции привлекают внимание благодаря простому использованию, а также повышенной надежности механизма. Замок не выходит из строя при высокой низкой температуре и повышенной влажности.

В реечных моделях замков производители могут предусматривать один или два ригеля. Эти устройства обладают повышенной чувствительностью к разным перекосам во время эксплуатации. Они часто заклинивают. Недавно на рынке появились электронные накладные замки для калитки из профнастила.

Реечный накладной замок

В свою очередь они делятся на магнитные, электромеханические и электромагнитные. Замок открывается при помощи считывания кодовой информации. Внутри устройства есть встроенный сканер, который может распознавать штрих-коды.

Запоры для калитки со щеколдой и веревкой внутри

Чтобы смонтировать такой засов с веревкой, нужна щеколда, которая снабжена фиксирующим устройством с одной стороны. Ее закрепляют под углом 40 0 .

Потом через направляющие кольца продевают прочный шнур, конец которого помещают в доступном для рук месте. Для открытия калитки за этот конец нужно дернуть. Такой запор удобен только хозяевам. Гости могут «испытывать» трудности. Этот запор хорошо устанавливать на металлические калитки. К защелке присоединяется веревка, с помощью которой дверь можно открыть снаружи и защелка для открывания запора изнутри. Чтобы щеколда с балкой взаимодействовала, нижняя часть щеколды стачивается под углом.

Разновидности шпингалетов и особенности монтажных работ

Дверной засов бывает следующих типов:

1. Встроенные модели.
2. Врезные конструкции.
3. Простые или накладные изделия.

Шпингалеты устанавливаются на середину двери и закрепляются. Задача усложняется, когда скважина больших размеров. Для этого применяется турбинка и гвозди. Шпингалет должен плотно монтироваться с обеих сторон.

В случае с простым способом применяется дрель и крепежные гвозди. Диаметр для крепления составляет 2–3 мм. Длина шпингалетов допустима до 50 см. Выбор шпингалета влияет на степень защиты. Врезные и встроенные методы применяются для квартирных замков. Установка длится не меньше двух часов. Для этого применяется полный спектр строительного инвентаря, крепежных материалов.

Дверной запор для ворот

Без усилий мастера по установке замков, процесс невыполним. Снятие замка или взлом также труден, как и монтаж. Хотя шпингалет открывается одним движением, его взлом займёт много времени. В магазинах представлены шпингалеты открытого и закрытого типа. Закрывающий стержень, конструкционные характеристики, чистота материала влияют на цены. Поэтому ассортимент многообразен и доступен. Позаботьтесь о защите квартиры и установите шпингалет. В результате дверь на щеколду будет запирать с легкостью.

Задвижка для калитки, которая монтируется накладным типом

Принцип работы

Варианты конструкции по принципу работы можно разделить на несколько типов.

Защелка на деревянной створке

Винтовые защелки

Простую винтовую защелку крепят с наружной части калитки. Данная модель состоит из стержня с нарезанной резьбой и замком отпирания, имеющим маленький шпиль и паз. Механизм запирания активируется ключом с необходимой прорезью и шпилем на конце.

Такую щеколду на калитку можно легко смастерить самому. Готовое изделие рекомендуется оцинковывать, чтобы продлить срок эксплуатации.

На даче

Сложность этой самодельной конструкции заключается в том, что в дверном проеме должно находиться достаточно свободного пространства для резьбовой выемки, в которую вкручивается непосредственно ключ в виде стержня. Причем этот накладной механизм очень просто взломать с помощью подбора схожего ключа.

Накладные сдвижные запоры

Это механизм, легко закрепляющийся на ровный металлопрофиль. За счет плоского стержня такой запор обеспечивает прочность закрывания дверного полотна. Механизм можно закрепить или с внутренней, или с внешней части забора. Для большей эффективности с наружной части можно поставить навесной замок.

Чертеж засова для ворот

Поворотный пазовый механизм

Это простой по конструкции замок, имеющий высокую эффективность и степень защиты против взлома. Устройство можно собрать самому, но будут необходимы определенные познания и оборудование. Ключ, опускающийся во время вставки в щель, круговыми вращениями активирует зубчатый механизм, отпирающий створку.

Реечный ригельный механизм

Это изделие можно купить в торговой сети «Леруа Мерлен». Изготовить такое запирающее приспособление самостоятельно может лишь специалист. Конструкция состоит из ключа с выемками и запорной основы. Этот механизм имеет высокую прочность и продолжительное время службы, но есть вероятность подделки ключа. Поэтому для запирания двери часто пользуются каким-либо дополнительным фиксатором.

На фото ниже представлена накладная задвижка.

Металлическая дверь в заборе

Врезная конструкция для калитки

Это самая популярная конструкция запорных механизмов, продающаяся в каждом строительном магазине. Чтобы установить этот замок, необходимо вырезать паз в основе створки. Надежность такого устройства очень высокая.

Защелки с креплением на основе пружины

Такие конструкции чаще всего устанавливаются с внутренней части. Они являются дополнительным запорным механизмом на защелкивающей основе. Их пружинное устройство дает возможность с легкостью активировать защелку.

Устройство

Кодовый замок на калитку

Это удобный замок с высокой степенью надежности. Механизм активируется за счет одновременного нажатия клавиш в соответствии с предварительно установленной цифровой комбинацией. Для надежности лучше всего регулярно менять код.

Схема с размерами

Электромагнитный замок

За счет новейших технологий электромагниты практически нельзя взломать. Замок магнитного типа можно приобрести в магазинах. Для установки конструкции, вероятней всего, будет необходима помощь мастеров.

Благодаря усиленному магниту, работающему с помощью электричества, закрытая калитка прочно фиксируется. При запирании полотна происходит автозакрытие. Открывается устройство при помощи магнитной карты или кнопки.

Уличная электрозащелка

Электромеханическая защелка

Электромеханический замок – это устройство, где объединены механическая и электронная конструкция. Потому в комплекте с замком находятся 2 вида ключей – электронный и механический. Калитка запирается в автоматическом режиме.

Электромеханическое устройство для дворовой калитки из профлиста по виду и конструкции практически не отличается от простого механического замка. Отличает электрозащелку только установка специального электронного блока для управления механизмом.

Электромеханический замок

Есть множество разных запорных устройств, которые используют для защиты приусадебной территории. С учетом сложности определенного механизма можно приобрести замок в магазине либо сделать самому.

Чтобы определиться в выборе вида защелки, также можно посмотреть видео ниже.

Установка своими руками

Чтобы установить замок в калитку из профнастила, потребуются:

• дрель, сверла по металлу разного диаметра;
• шуруповерт;
• болгарка;
• крестовая отвертка;
• крепеж;
• карандаш для разметки.

Действия при монтаже врезного, накладного и навесного замков различаются.

Навесной

Помимо перечисленных инструментов потребуются 2 металлические угловые проушины, на которые вешают замок, винты с гайками.

Порядок действий:

1. На калитке и заборе выбирают оптимальное местоположение проушин. Они должны располагаться на одной линии, но на небольшом расстоянии друг от друга: так, чтобы не мешать закрытию калитки, и чтобы можно было повесить замок, продев его дужку одновременно в обе проушины.
2. Прикладывают детали к профнастилу, отмечают карандашом точки под отверстия крепежа.
3. Просверливают отверстия, используя дрель со сверлами, диаметр которых не превышает диаметр винтов.
4. Прикручивают проушины к калитке и забору.
5. Закручивают с внутренней стороны гайки на винтах.

Накладной

Установить накладной замок на калитку из профнастила несколько сложнее. Для монтажа используют два способа.

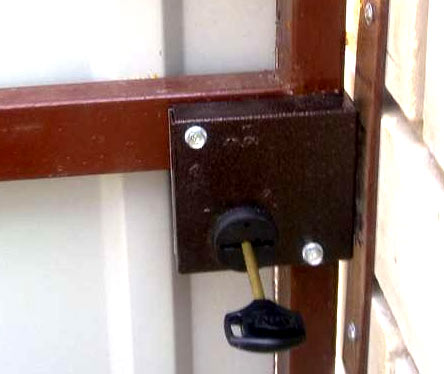

Накладной замок

Если на калитке есть поперечная перекладина, ширины которой хватит для закрепления замка, используют ее. Корпус устройства прикладывают к внутренней стороне калитки так, чтобы замок одной стороной в месте, где находится отверстие для крепежа, заходил на планку, а другой – той, где расположены личинка и ручка – находились выше или ниже перекладины.

При наличии возможности снять с каркаса калитки профнастил, делают это, чтобы закрепить замок на планке винтом и гайкой. Если профнастил закреплен на заклепки, используют шуруповерт и саморезы.

После в профнастиле прорезают отверстие под ключ и, если требуется, ручку.

Если перекладины у калитки нет либо она находится слишком низко или высоко, к каркасу в месте расположения замка приваривают металлическую пластину. Накладной замок устанавливают на нее. Для закрепления корпуса на пластине используют винты. Затем прорезают отверстие под ключ.

Врезной

Если для изготовления каркаса калитки были использованы профилированные трубы, установить замок можно двумя способами.

Врезной замок

Если каркас выполнен из узких труб, нужно сделать короб, в котором будет размещен замок. Для его изготовления используют листовой металл толщиной 3 мм. По размеру он должен быть таким, чтобы вложенный в него замок не соприкасался с его стенками.

Короб закрепляют на каркасе, используя сварочный аппарат. С торца калитки вырезают отверстие под ригель и винты. В боковой стенке короба просверливают отверстие под ключ.

Если каркас собран из труб, диаметр которых больше замка, короб не требуется. Устройство помещают в саму трубу. Для этого:

1. Отмечают на каркасе местоположение замка.
2. С помощью болгарки вырезают в трубе отверстие.
3. Вставляют замок, размечают отверстия для крепления, просверливают их.
4. Устанавливают механизм.
5. Вырезают в профнастиле отверстие под ключ.

Ответная планка

После установки врезного или накладного механизма необходимо сделать ответную планку, чтобы замок можно было закрыть. Перед тем как приступать к монтажу, следует точно определить уровень ее размещения. На ригель наносят немного зубной пасты, закрывают калитку, проворачивают ключ. Ригель выдвинется, коснется опорного столба, пометив нужный участок.

Замок с ответной планкой

Порядок действий зависит от того, какой материал был использован для изготовления каркаса:

1. Узкая металлическая труба. С помощью сварочного аппарата на опоре закрепляют металлическую пластину, в которой вырезают отверстие под ригель. Толщина пластины должна быть минимум 3 мм.
2. Труба большого диаметра. В месте, где ригель касается опоры, вырезают углубление под него.
3. Металлический уголок. В широком уголке вырезают отверстие, к узкому приваривают металлическую пластину с отверстием.

В процессе установки замка на калитку из профнастила своими руками нужно четко придерживаться инструкции. При наличии необходимых инструментов и опыта обращения с ними работа не займет много времени.

Обязательно посмотрите видео:

Запорные устройства с использованием металлических ключей

К ним следует отнести:

• навесные замки;
• винтовые механизмы;
• пазовые запоры;
• накладные и врезные замки;
• кодовые механические устройства.

Навесные замки – это наследие прошлого. Сегодня на калитки их навешивают редко, практически тогда, когда посещение территории не такое уж частое, а в зданиях нет дорогостоящих вещей. Ведь такое охранное устройство очень легко взломать рычажным способом или при помощи простейшей проволочной отмычки. Единственным достоинством его является простота монтажа: достаточно приварить две проушины для дужки, одну на металлическом каркасе дверцы, а другую на опорной стойке, и установка готова. Непременный спутник такой охраны – защёлка с внутренней стороны.

Винтовой затвор прост в монтаже и использовании. Он устанавливается с внешней стороны калитки.

Так выглядит винтовой засов для калитки

Главная его составная часть – стержень с винтообразной резьбой. Специальным ключом он вкручивается в углубление запорной основы, для которой должно быть достаточно пространства между калиточным каркасом и опорной стойкой. Такая запирающая система не получила широкого распространения из-за своей невысокой практичности в эксплуатации.

Ригельный замок на основе реечной системы своими руками произвести очень сложно. Необходимы инструменты, соответствующий станок и профессиональные навыки. Некоторые устройства такого вида оснащены крабовой системой запирания. При повороте ключа язычки замка входят в зацепление, которое находится на створке калитки. Такой запор надёжен и прост в эксплуатации.

Накладным замкам требуется достаточная толщина калиточной двери, а также ровная площадка для его установки. Конструкция прикрепляется непосредственно к дверце так, чтобы снаружи открывалась только ключом, а изнутри защёлкой.

Элементы накладного замка на калитку

Большое распространение получили врезные замки. Для их установки требуется выемка в калиточной основе. Но не каждый материал, из которого сооружают калитки, позволяет это сделать. Тогда некоторые пользователи к каркасу приваривают прочную металлическую коробку, внутри которой будет установлено врезное замыкающее устройство. Сегодня популярны кодовые запорные механизмы, которые бывают накладными или навесными. Они, кроме корпуса и засова, оснащены блокирующими элементами, ползунками, кодовыми механизмами.

Кодовые накладные замки работают за счёт подбора нужной расстановки цифр, расположенных на вращающихся наборных кругах.

Их количество обычно от двух до шести, что позволяет набрать длинный код. Взломщику потребуется много времени, чтобы подобрать нужную комбинацию. Есть и подвесные механизмы, у которых цифры расположены на вращающихся колесиках внутри замочного корпуса. На виду только цифры для набора секретного числа.

Электрозащелки

Кроме обычных затворов, существуют электрические. Они более функциональны. Электрозамки имеют повышенные меры безопасности, специальную пропускную систему, работают без перебоев. На сегодняшний день они считаются самыми надежными. Выбирая электрозащелку, ознакомьтесь с существующими видами.

Виды электрозамков:

• электромагниты;
• механические;
• защелки;
• моторные.

Первые имеют пластину, которая контролирует закрытие/открытие калитки. Происходит все под воздействием магнитного влияния. Обладают высокой стойкостью к неблагоприятным погодным условиям, выдерживают сильные морозы.

Электрозамок

Самые востребованные в установках на калитки – механические. Электромеханическая защелка состоит из комбинации механики и электричества. В ней используется специальный ключик. Приличная стоимость оправдывается высокой степенью защиты от взлома.

Защелки электрические – самые простые среди электрозамков. Если ваш двор – не секретный объект, то такой вариант вполне сгодится.

Электромоторные. Работа двери будет осуществляться при помощи маленького мотора (ригеля), размещенного непосредственно в замке. Задействуется он специальным ключом.

Установить такой замок самостоятельно можно, если вы разбираетесь в электронике. В противоположном случае доверьте установку специалисту.

Как определиться с выбором засова

Прежде всего, необходимо определиться с функцией, которую выполняет засов и обратить внимание на особенности конструкции ворот. От типа ваших ворот зачастую зависит и тип защёлки

Вообще все затворные устройства различаются между собой по следующим признакам: тип крепежа, конструкция и внешний вид

Ещё важно определится, какую роль будет играть задвижка на ворота – как самостоятельное средство охраны или как вспомогательное устройство на время, пока хозяева дома отсутствуют. Также бывают запоры на ключе и без

Выбор засова может также зависеть от места, где его применяют. В деревне или иной сельской местности обычно стоит задача не допустить на участок проникновение домашнего скота. Простая деревянная защёлка на калитку легко справится с такой задачей. В условиях городской местности ворота участка выполняют функцию полноценной защиты от злоумышленников. Тут могут использоваться сложные устройства с автозакрытием.

Электромагнитный замок на воротаИсточник montazh-zaborov.ru

Некоторые предпочитают использовать на своих воротах сразу несколько механизмов, потому что зачастую простые конструкции поддаются взлому. Обычно комбинируют замки и засовы. Можно установить электромеханические или электромагнитные замки. Это последнее слово техники обеспечивает, по словами производителей, наибольшую защиту. Самые современные устройства реагируют на отпечаток пальца. Такие аппараты не установишь сам, да и стоимость их достаточно высока.

От того, куда вы хотите установить запорное устройство тоже зависит многое. Например для калитки важна скорее эстетика, внешний вид и простота. Запоры для гаражных ворот служат целям безопасности. Главное требование тут – надёжность и прочность. Зачастую такие конструкции изготавливаются индивидуально, потому что конкретные виды дверей могут сильно разниться.

Прочный оцинкованный запор для воротИсточник zavodsota.ru

Как правильно подобрать замок к калитке

Чтобы надежно защитить свое имущество, необходимо правильно выбрать тип устанавливаемого затвора. Для этого нужно учитывать несколько важных правил. Среди них есть такие:

1. Запрещено использовать врезные и накладные запоры для калиток, изготовленных из профнастила.
2. Для распашных ворот лучше использовать замки горизонтального типа.
3. На выдвижные ворота можно поставить только вертикальные затворы.
4. Если калитка сделана из листа металла, толщина которого превышает 5 мм, то допускается установка любого вида запора.
5. Самостоятельно подбирая тип замка, необходимо учитывать все факторы, которые могут повлиять на степень надежности защитной конструкции.

Разновидности засовов

Существует несколько видов засовов на ворота, которые под силу сделать своими руками любому мастеру, даже если у него нет опыта в этом деле. Принято классифицировать их по методу крепления, по виду конструкции.

Если сравнить засовы только по методу крепления, то весь ассортимент строительных магазином получится разделить на три группы. Горизонтальные засовы визуально похожи на обычную щеколду, только большого размера. Составные части такие же – есть внешняя часть, петля-фиксатор и подвижный стержень. Последний изготавливается из металла. Благодаря конструкции многие горизонтальные засовы называют шпингалетом.

Обычно такой засов закрепляется на верхней части ворот, реже – на средней части. Однако при желании можно разместить засов даже в нижней части ворот.

Вертикальный запорИсточник a.d-cd.net

Вертикальные засовы визуально похожи на горизонтальные. Располагают их на верхней или средней части ворот. Однако у них отличается вид крепления. Засов двигается за счёт стальных прутов. Использовать вертикальные модели – отличный способ, как сделать запоры на распашные вороты.

Третья подгруппа – дополнительные запоры, которые располагают не на внутренней стороне ворот, а снаружи. Этот засов не может быть единственным на воротах с точки зрения безопасности. Поэтому на тыльной стороне ворот обязательно устанавливается либо вертикальный, либо горизонтальный запор.

Разные конструкции

Другая классификация подразумевает разделение всех моделей по конструкции. Самая простая – засов. Собирается из минимального количества деталей. Именно поэтому многие мастера интересуются, как сделать засов на калитку своими руками. Несмотря на простоту механизма, засов отличается надёжностью. Он прочен, его сложно сломать с помощью механического воздействия. Засову не страшны тяжёлые погодные условия: даже в регионах, где постоянно ветреная погода, можно устанавливать на ворота засовы.

Самый простой засов на воротаИсточник rusolymp.ru

Второй тип защитных механизмов – запоры на проушинах. Не так часто можно увидеть на воротах, в основном запор устанавливается на гаражной двери. Сборка механизма простая, с ней может справиться даже непрофессионал.

Штырьковый запор несложен для изготовления. Однако есть особенность – у замка очень большие размеры. То есть для самостоятельной установки придётся устанавливать в землю два боковых штыря. А для изготовления запора необходимо будет найти две полуметровых арматуры.

Для изготовления откидной защёлки нужны стальные детали: четыре крюка и пластина. Но в некоторых случаях мастер может использовать деревянные крюки и пластины. Алгоритмом сборки откидной защёлки мастер интересуется, если хочет знать, как сделать задвижку на калитку своими руками.

Есть несколько разновидностей уже готовых моделей. Самая простая – ручка. Она бывает пружинной или поворотной. Несмотря на внешнюю простоту, собрать ручку в домашних условиях сложно. Этот вид запора состоит из нескольких петель, стержня, который искривлён в определённой форме, а также нескольких петель. Конструкция универсальна: установить можно на калитки или на дверь гаража.

Такой вариант можно установить на калиткуИсточник nazamok.ru

Накладной замок тоже относится к запорам. Механизм состоит из двух частей: погружной и замочной конструкции. Самые простые разновидности закрываются с помощью ключа. Но есть и электронные механизмы.

Электроника задействована и во врезных замках с кодовым ключом. Там запирающий механизм может быть магнитный или электромеханический.

Навесные замки

Навесные замки используются человеком уже очень давно. Это та разновидность замков, которая, несмотря на прошедшее время и множество более современных аналогов, не теряет своей популярности. Навесные замки широко применяются, и имеются в наличии абсолютно во всех специализированных торговых точках. Эти замки отличаются простейшим способом крепления, который не требует никаких дополнительных манипуляций или монтажа. Это и является, вероятнее всего, секретом их устойчивой популярности. Технологии не стоят на месте и навесные замки с течением времени совершенствуются.

Если раньше для открытия такого замка обязательно нужно было использовать ключ, то сейчас широко применяются навесные кодовые замки. Они сочетают в себе всю простоту использования обычного навесного замка, а также высокую эффективность и надёжность кодового. У классических навесных замков дужка обычно была изготовлена из металла, а у современных моделей её чаще всего делают из высокопрочного троса.
