Замена электропроводки в панельном доме: правила и способы

Кухня

Исходя из вышесказанного, на кухне нужна пара веток проводов: из санузла и собственная. Проводное сечение — 4 миллиметра. Понадобится защитный автомат. Для собственной ветки проводов на кухне нужна не одна, а две тройных розетки. В них могут быть подключены посудомоечная машина, духовка, мелкая кухонная техника, осветительные приборы.

Удлинитель, идущий из ванной комнаты, подключается в отдельную розетку. Холодильник работает через розетку дополнительной группы, которую устанавливают на противоположной стене. Розетки основной группы и санузла рекомендуется монтировать за кухонной мебелью — чуть ниже столешницы, но как можно дальше от раковины.

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т.п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Демонтаж старой линии

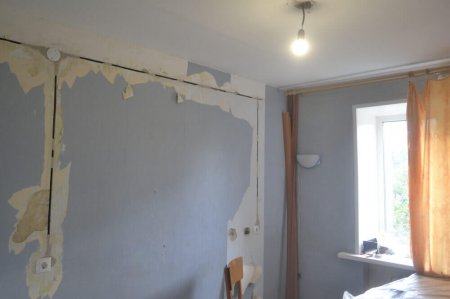

Демонтаж старого кабеля

Заменять неисправные коммуникации можно только в полностью обесточенном помещении. Если учетная аппаратура, пробки или пакетники внутри, проблем не будет

Когда приборы вынесены в подъезд, необходимо принимать меры предосторожности. Дверку щитка следует после отключения питания закрыть и вывесить на ней предупреждающую табличку

Пошаговый процесс демонтажа:

1. Снять картины, бра, гардины, полки, вынести мебель, которая подлежит разборке и переноске. Остальные элементы интерьера накрыть полиэтиленовой пленкой.
2. Снять крышки монтажных коробок, розеток и выключателей. Извлечь приборы из отверстий отсоединить их от линии. Проверить их состояние, принять решение: оставлять изделия или приобретать новые.
3. Попробовать вытянуть старые кабели через отверстия в стене. Если линия поддастся, вытаскивать ее не стоит. Она пригодится в качестве затяжного троса при установке новой проводки.
4. Прочертить линии прохождения старого кабеля. Болгаркой выпилить штробы, достать провода.

Нюансы частичной замены проводки

В некоторых случаях совсем не обязательно менять полностью всю проводку на новую, даже перед капитальным ремонтом. Чтобы сэкономить на замене проводки, можно на освещение оставить алюминиевый провод, а на розетки и отдельные линии проложить медь. Если старый алюминиевый провод в хорошем состоянии, группу светильников он должен выдержать т.к. их мощность не особо большая, к тому же новые светодиодные и энергосберегающие лампы потребляют меньше электроэнергии, чем старые лампочки накаливания. Итого, замена только силовой линии также может считаться как частичная замена электропроводки на медь.

С розетками и отдельными линиями на мощные электроприборы такой трюк не пройдет. Это связано с тем, что силовая линия обязательно должна иметь заземление, а для этого прокладывается трехжильный провод вместо двухжильного. Поэтому если вы решили, что по аналогии с освещением можно частично поменять проводку для подключения розеток, знайте — этот вариант является недопустимым.

Поэтапная замена проводки

Перед тем как поменять проводку вам необходимо демонтировать старые провода. Началом всех работ должно быть прекращение подачи электричества на рабочее место, то есть вам нужно отключить вводной автомат на квартиру и проверить, что напряжение действительно отсутствует.

Снимите старые выключатели и розетки, вскройте распределительные коробки и рассоедините места коммутирования проводов. Иногда в панельных домах можно через распределительную коробку вытянуть весь провод из старой борозды. Но чаще всего просто начинают от коробки аккуратно выдёргивать проводник, если в каком-то месте он прочно прихвачен в штробе алебастровым раствором, то с помощью зубила и молотка освобождают его. В принципе, если некоторые старые штробы вы не будете использовать, то не морочьте голову, оставьте бывший провод там, только тщательно заизолируйте его с двух сторон.

В штробы для новой проводки уложите проводники и закрепите с помощью гипсового или алебастрового раствора. Установите в заранее проделанных отверстиях распределительные коробки и подрозетники, заведите в них провода. Выполните необходимые соединения в коробках, подключите розетки и выключатели.

На видео результат работы электромонтажников в панельном доме:

Мы рассказали вам основные нюансы замены проводки в панельном доме. Этот вид работ всё-таки относится к сложным, по сути являясь капитальным ремонтом всей электрической домашней сети. Поэтому реально оценивайте свои силы, быть может, лучше пригласить профессионального электрика.

Удаляем старую проводку

Большинство наших домов относится к вторичному жилому фонду, поэтому в большинстве случаев электропроводка рассчитана на небольшие нагрузки, как правило, 1,5 кВт на одну квартиру. Сегодня, когда квартиры переполнены разнообразной техникой, минимально допустимой считается – 10 кВт. Поэтому после приобретения новой недвижимости стоит сразу посмотреть действующий план электропроводки в доме.

После изучения схемы, желательно ознакомиться с (ПЭУ) правилами устройства электроустановок.

Рассмотрим некоторые из них:

1. Все алюминиевые кабеля подлежат замене на медные.
2. Глухое заземление необходимо поменять на защитное.
3. Новые правила требуют современного разветвления проводов по группам.
4. Новый план разводки, с полной заменой всех деталей должен утвердить квалифицированный сотрудник энергонадзора.

Провода в распредкоробке

После изучения соответствующей литературы приступаем к следующему шагу:

1. Берем заранее подготовленный план новой разводки.
2. Бросаем времянку, подключаемся напрямую к щитку для обесточивания квартиры.
3. Вручную удаляем старые кабеля. Для поиска скрытых и неработающих кабелей можно воспользоваться специальным устройством – детектором скрытой проводки.
4. Штробим и подготавливаем место для новой системы.
5. Устанавливаем розетки, разводки, выключатели.

Пошаговая замена электрической проводки методом штробления

Первым делом рисуется электросхема. Места выходов для розеток и выключателей выбираются с учетом расстановки мебели, бытовых приборов. Одна розетка рассчитывается для включения максимум 4-х агрегатов, шнуры по правилам безопасности не должны сильно провисать.

Выключатели располагаются в доступных для детей местах. Предусматривают установку УЗО (устройства защитного отключения) отдельно для кухни и комнат или один распределительный универсальный щиток.

Демонтируется старая проводка. Обязательно оставляют одну ветку, ведущую из коридорного щитка. Она нужна для подключения инструмента. Остальные ветки обесточиваются.

Производится разметка стен в соответствии со схемой: это вертикальные и горизонтальные линии, идущие от распределительных коробок. Учитывается, что в одну штробу можно укладывать несколько проводов сразу. При разметке делают привязку к имеющимся каналам, если можно выдернуть из них старый провод. Как вариант, прокладывают провод под накладным потолком, по стенам делю только выходы до розеток и выключателей.

Розетки и выключатели монтируются после косметического ремонта стен.

Составление плана для прокладки электропроводки

Самостоятельное составление плана проводки в квартире является наиболее ответственным мероприятием в процессе проведения монтажных операций, ведь именно на данном этапе потребуется четко определиться с точками расположения основных потребителей электрической энергии, а уже на основании имеющихся данных, продумать наиболее оптимальную схему монтажа электрических проводников в квартире.

Выполняя составление эскизного плана нужно обеспечивать равномерное распределение нагрузки в пределах всего объекта недвижимости, для чего могут быть применены следующие возможности:

– Группирование потребителей с однотипными характеристиками (по комнатное, силовые цепи, освещение, поэтажно) за счет применения нескольких независимых линий, оснащенных собственными системами защиты и безопасности (автоматические выключатели, УЗО);

– Ограничение максимальной нагрузки на проводку, приходящейся на одну линию в пределах 4–5 кВт.

Пошаговая схема электропроводки в квартире видео

Помимо этого, представленный документ должен отражать информацию о местах установки электрораспределительных устройств (розетки, выключатели, осветительные приборы) и особенностях прокладки соединительных магистралей, что позволит в последующем реализовать монтажные операции наиболее правильно. Ввиду чего в процессе составления технического проекта квартиры своими руками, целесообразно придерживаться базовых рекомендаций.

Во-первых, располагать электромонтажные изделия таким образом, чтобы к ним имелся беспрепятственный доступ для проведения монтажных и регламентных работ.

Во-вторых, позиции размещения выключателей в квартире должны удовлетворять следующим требованиям:

• В открытом состоянии, полотно межкомнатной двери в квартире, не должно перекрывать доступ к изделию, тогда как минимальное расстояние от выключателя к коробке двери должно равняться 10 см;
• По высоте от уровня пола, выключатели освещения надо располагать на расстоянии 90 см или 1,5 метра;

В-третьих, расстановку электрических розеток следует производить с учетом требований по электроснабжению (для жилых помещений 1 точка – на каждые 6м2 общей площади), а также принимая во внимание предполагаемую компоновку электробытового оборудования (установка вытяжки на кухне, холодильника или стиральной машины должна предполагать близкое расположение питающих розеток). А при необходимости замену и монтаж электрических розеток в санузлах, производить их подключения лишь с применением выносных трансформаторов, оборудованных соответствующей защитой

Вдобавок не следует располагать электрические розетки в районе инженерных коммуникаций, состоящих из токопроводящих материалов (системы отопления, водопровод, газопровод)

А при необходимости замену и монтаж электрических розеток в санузлах, производить их подключения лишь с применением выносных трансформаторов, оборудованных соответствующей защитой. Вдобавок не следует располагать электрические розетки в районе инженерных коммуникаций, состоящих из токопроводящих материалов (системы отопления, водопровод, газопровод).

Как произвести замену старой проводки в квартире своими руками на потолке без штробления видео пошаговая инструкция

При составлении рабочего проекта следует учитывать требования, предъявляемые к прокладке соединительных проводников

Ведь мало того, что кабельно-проводниковая продукция должна располагаться лишь в горизонтальном или вертикальном положении, очень важно выдерживать пропорции:. – Удаление проводника от напольных и потолочных систем: на 15–20 см;

– Удаление проводника от напольных и потолочных систем: на 15–20 см;

– Удаление проводника от дверных и оконных проемов: на 10 см;

– Удаление проводника от токоведущих коммуникаций: на 40 см;

Подготовительные работы

Подготовительные мероприятия, предшествующие замене электропроводки в доме, включают следующие обязательные процедуры:

1. демонтаж электропроводки, отслужившей положенный ей срок;
2. закупка расходного материала и комплектующих изделий, требуемых для полной замены электропроводки;
3. подготовка необходимого инструмента, без которого монтаж новых проводных линий будет невозможен (смотрите фото слева);
4. выбор способа укладки электропроводов (скрытыми в толще стен или открыто).

В комплекте также следует предусмотреть специальное оборудование для обустройства канавок под кабель или провод, которые потребуются при скрытом способе прокладки. Кроме того, перед тем, как начать ремонт электропроводки в очередной комнате – потребуется подготовить так называемую “времянку”, позволяющую запитать помещение при отключенной от автомата электрической линии.

Материалы и инструменты

Для замены проводки потребуются:

• штроборез: специальный инструмент со встроенным пылесосом;
• перфоратор с буром и коронкой;
• мультиметр;
• индикатор фазы (индикаторная отвертка);
• плоская и крестовая отвертки;
• плоскогубцы;
• кусачки;
• нож;
• инструмент для снятия изоляции (можно заменить обычным ножом): стриппер или нож электрика с пяткой;
• молоток и зубило;
• емкость для приготовления раствора, мастерок.

Используются материалы:

• изолента, термоусадочные трубки;
• алебастр либо штукатурный раствор;
• детали для соединения проводов (клеммы, гильзы под опрессовку, колпачки для скрутки) либо набор для пайки.

Если штроборез раздобыть не удалось, борозды в стене выбивают перфоратором либо вырезают болгаркой.

Разметка и подготовка каналов для электропроводки

Обязательно наличие:

• водяного уровня (около 10 м длиной);
• пузырькового строительного уровня;
• отбивочного шнура;
• рулетки;
• маркеров и строительных карандашей;
• лестницы-стремянки;
• строительного помоста;
• лазерного уровня.

Работы по разметке следует начинать, когда выполнена внутренняя штукатурка стен, но не начались работы по отделки и монтажу подвесных потолков. Влажность в помещении должна составлять около 70%, температура воздуха – не менее +10°С.

Последовательность:

1. Нужно отбить горизонтальный уровень чистого пола и уровня потолка малярным шнуром в одном помещении, а затем перенести его ватерпасом в другие.
2. На расстоянии 90-100 см от уровня пола отбивается уровень выключателей, на высоте 30 см – розеток, 30 см от потолка – линия магистралей розеточной цепи и освещения. Все уровни нужно подписать маркером. Если прохождение магистралей планируется по потолку, то линии отбивают наверху. При этом следует соблюдать расстояние от стыка плоскостей стены и потолка. Оно должно быть около 30 см параллельно и перпендикулярно стенам.
3. По проектным данным отмечают место, где будет установлен электрический щит. Его расположение от уровня пола должно быть на высоте 150 см. На стене отмечают размеры проема (ширина, высота, глубина). Отметки делаются сбоку.
4. Намечаются пути прохождения магистралей от щита к источникам потребления. Рисуют ширину штроб и глубину, отмечают на стене.
5. От щита рисуют трассы и магистрали, учитывая количество кабелей, места расположения распредкоробок. На потолке или стене нужно подписывать места для коробок, поворотов, ответвлений, применяя такие же обозначения, как и в проекте. В месте расположения коробок должен быть центр, горизонтальные и вертикальные оси, глубина и диаметр отверстия для монтажа.
6. От распредкоробок размечают штробы по вертикали, которые ведут к розеткам и выключателям, центры отверстий, глубину и диаметр. Евростандарт для межцентрового расстояния розеток и выключателей в блоке – 71 мм.
7. Размечают места установки светильников, люстр.
8. Рисуют места для приборов слаботочных система и трассы их прокладки.
9. Места для электропроводки размечают вместе с диаметром технологических отверстий.
10. После сверки с проектом размечают другие комнаты.

1. Вырезают нишу для электрощита (болгаркой режут по краям, вертикали и горизонтали; далее выдалбливают зубилом до нужных размеров).
2. По разметке бурят отверстия нужного диаметра и глубины, распредкоробок.
3. Штроборезом нарезаются штробы по линиям.
4. Перфоратором с зубилом выбивается сердцевина штроб, их дно доводят до ровного состояния.
5. Пробивают техотверстия в стенах и перекрытиях.
6. После проверки на соответствие все ниши, штробы очищают от пыли.
7. Убирают весь строительный мусор.

После долбежки и бурения можно приступать к монтажу электропроводки. Для этого понадобится:

• стриппер;
• нож для разделки кабеля;
• набор отверток диэлектрических;
• набор пассатижей и бокорезы;
• пресс-клещи;
• паяльный фен;
• строительный нож;
• отвертка-индикатор;
• мультиметр;
• шуруповерт;
• шпатели;
• чаша для гипса.

Порядок выполнения работ с электропроводкой

Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.

Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.

Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации

Этап #1 – подключение квартирных розеток

Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.

Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:

• фаза – коричневый;
• ноль – синий;
• земля – желто-зеленый.

К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.

Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.

Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи

Для выполнения теста:

1. На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
2. Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
3. Убедиться, что тестер указывает «короткое замыкание».

Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.

Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.

При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.

Этап #2 – монтаж выключателей квартирного освещения

Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.

Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.

Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры

Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.

Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.

В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.

Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.

Этап #3 – работы на месте установки счетчика

Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.

Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

Схема эффективно защищенной квартирной электропроводки посредством установки автоматических выключателей на каждом отдельно взятом сегменте (+)

Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.

К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.

Когда стоит заняться прокладкой новой проводки в квартире?

Если вы обладатель новой квартиры «под ключ», то уже столкнулись с тем, что непродуманность точек подключения к электросети – привычное дело. Все соответствует ГОСТам, однако стандарты были созданы давно, когда быт был не таким разнообразным.

Чем больше в квартире техники, тем чаще приходится прокладывать новые линии, потому что расчетная мощность старых проводов не выдает необходимые результаты. Кабели, лежащие на полу по всем комнатам, доставляют дискомфорт.

Если точек подключения недостаточно, то большинство жильцов, далеких от электротехники, соединяют все это при помощи тройников, применяя несколько каскадов. В такой ситуации недалеко до пожара в квартире.

При капитальном ремонте разумным шагом является замена проводки от точки ввода до последней розетки, а также всей электроарматурной части. План установки точек подключения должен быть составлен с максимальным удобством, безопасностью и рациональностью.

Еще одной причиной замены кабельной части является материал, из которого раньше делали внутреннюю проводку: алюминий. Его практически не применяют для таких целей, так как минусов гораздо больше, чем плюсов:

• мягкость металла (легко деформируется, продавливается при применении контактных винтов, клемм шайб, сложно паяется);
• пластичность материала (электрохимические процессы, происходящие в нем, меняют свойство вещества: он становится хрупким);
• неустойчивость к коррозии (при попадании даже небольшого количества воды возникают процессы электрокоррозии).

Следует весь алюминий заменить на медь. Она превосходит устаревший материал по электротехническим параметрам, пластичности, которая не меняется со временем и под большими нагрузками.

Среди других аргументов можно выделить следующие:

• В былые времена наличие заземляющего контура не было обязательным, поэтому сети внутри квартиры прокладывали так, что заземление и рабочий ноль сводили на один провод на электроподстанции. Сейчас такая система не применяется. В частных домах организовывают собственную систему заземления. В многоэтажных домах нейтраль делится на пару проводников, которые находятся в распределительном щите.
• Несовершенный принцип разводки – «дозирование» нагрузки. Кроме большого количества скруток, это еще неудобно и тем, что при необходимости обесточить 1 комнату, приходилось отключать питание всей квартиры

При организации зонированной системы разводки (от точки ввода прокладываются отдельные линии питания с нужным сечением кабеля) можно сделать домашнюю электросеть безопасной и удобной.

Замена электропроводки после затопления

В результате затопления часто наблюдается нагревание контактов, приводящее к повреждению проводки

Независимо от причин затопление жилья имеет катастрофические последствия для внутренних коммуникаций.

Проявляется это в таких негативных явлениях:

• Нарушение формы каналов, по которым проложены кабели. Есть риск их разрыва из-за избыточного давления.
• Проходя через перекрытия, вода насыщается активными реагентами, которые в них присутствуют. Жидкость становится агрессивной, разъедает изоляцию.
• От контакта с водой происходит окисление металла. В результате ухудшается проводимость в местах контактов. В некоторых случаях соединение нарушается, но чаще наблюдается нагревание и искрение.

Замена проводки в квартире должна быть проведена сразу после просушивания стен и их дезинфекции.

Этапы проведения работ пошаговая инструкция

Сразу же следует отметить, что выполняемые работы по замене старой проводки в квартире своими руками относятся к технически сложным операциям и может быть реализована квалифицированным исполнителем лишь при полном соблюдении требований технологического процесса и на основании существующих строительных норм и правил, а также с учетом Правил Устройства Электроустановок.

Инструкция как произвести замену проводки в трехкомнатной квартире видео

При этом для упрощения процесса выполнения работ, рекомендуется производить представленные операции в заданной последовательности тем самым, исключая возможность возникновения ошибок и неточностей.

Как заменить старую проводку на новую

Главное правило при проведении таких работ – все делать по плану, выполнять все действия в строгой последовательности. В противном случае вы можете обнаружить, что нужных материалов недостаточно или, наоборот, слишком много, провод проложен в неподходящем месте, а кабель подсоединен неправильно. Чтобы правильно заменить проводку в старом доме, следуйте определенной системе:

1. Определите объем работ и составьте схему.
2. Подсчитайте, сколько понадобится материалов, закупите их.
3. Подготовьте нужные инструменты.
4. Уберите совсем или обрежьте старую проводку.
5. Проведите разметку для новой проводки.
6. Смонтируйте ее.
7. Проверьте, как все работает.

Это будет общий план работ по замене старой проводки. Теперь давайте детально пройдемся по каждому пункту.

Прокладка новой проводки

Монтаж новой системы электроснабжения рассмотрим на примере этой схемы.

Пример схемы

Для этого нам потребуется:

1. Провод.
2. Гофра или термостойкая трубка.
3. Автоматы, розетки, выключатели.
4. Запасные штробы и изогнутые зубила.

После удаления старой проводки приступаем к укладке новой. Для частных и небольших квартир подойдет однолинейная схема электроснабжения дома. Для этого необходимо нанести предварительный чертеж на стенах, следом приступаем к штроблению.

Выполнять штробление нужно, придерживаясь определенных правил.

• Штробы должны проходить строго в горизонтальном или вертикальном направлении по отношению к полу, пересечение или движение наискосок запрещены.
• Необходимо соблюдать расстояние от потолка и пола 15 – 20 см.
• Глубина штробления не должна превышать 25 см.
• Горизонтальный пробой несущих стен запрещен. Допускается только вертикальная обработка.

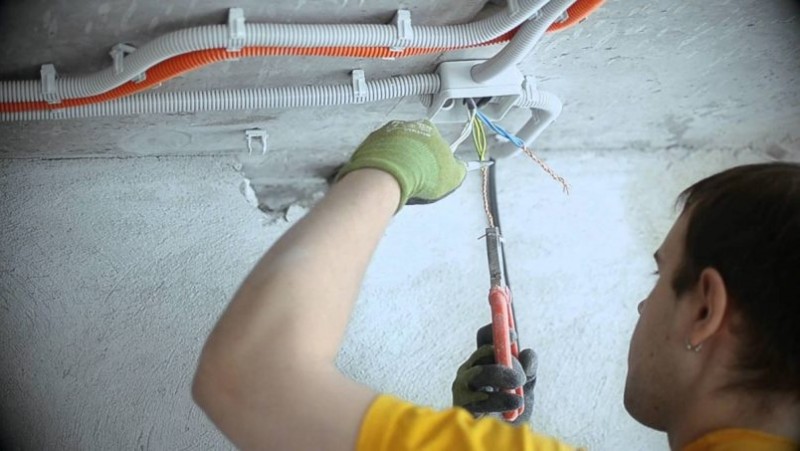

После того как штробы готовы, в первую очередь необходимо провести провод от распределительных коробок к счетчику. Для дополнительной безопасности, кабель можно поместить в специальную термостойкую ткань, гофру. Фиксацию стоит проводить с помощью алебастра каждые 1 или 1,5 м. Далее от заранее установленных распределительных коробок прокладывается провод к выключателям и розеткам.

Простейший прибор электроучета

Следующий шаг – магистральный кабель, в распаечных коробках соединяется с разводящими проводами

Стоит обратить внимание, что крепление необходимо проводить с помощью специального клеммника, а не обычной скруткой. Для того чтобы замена электропроводки в доме своими руками была более качественной и безопасной, следует проконсультироваться с профессиональным электриком

После соединения всех проводов переходим к основному электроснабжению и подключаем все розетки, люстры и выключатели. о том, как подключить люстру с двойным выключателем, читайте в отдельной статье на нашем сайте.

Заключительным этапом является подключение всей системы к прибору электроучета. Если у вас этот прибор старый, то его стоит заменить. Идеальным вариантом будет приглашение квалифицированного электрика, который поможет вам провести провода из подъезда в квартиру. Счетчик лучше установить в пластмассовый или металлический бокс.

При выборе счетчика обратите внимание: можно установить многотарифный прибор, чтобы впоследствии экономить на электричестве в вечернее и ночное время суток
