Замена электропроводки своими руками

Медь, земля и дозы

Замена электропроводки в жилом помещении держится на трех китах:

1. Замена алюминиевых проводов на медные.
2. Переход со схемы электропитания TN–C (глухозаземленная нейтраль) на TN–C–S (с защитным заземлением потребителей).
3. Переход от разводки проводов разветвлением на подключение групп отдельными ветвями.

Поясним по порядку:

Алюминиевая электропроводка благодаря своей дешевизне и экологичности (добыча и выплавка меди тогда были чрезвычайно вредными производствами) получила широкое распространение в мире в 30-х – 60-х годах. Однако со временем выяснилось, что алюминий для электропроводов непригоден:

• В течение 20 лет в цепях под током в металле происходят изменения, суть которых полностью не ясна до сих пор; прежде всего – алюминий становится очень хрупким, и на проводку из него буквально дышать нельзя.
• При малейшем попадании влаги алюминий подвержен электрокоррозии, распространяющейся под оболочку; целый на вид провод оказывается истонченным до волоска; отсюда – внезапные отказы, самые аварийные.

• Алюминий – мягкий металл. Из-под винтов клемм он выдавливается, скрутки ослабевают, а пайка алюминия сложна, дорога и относится к числу вредных производств. Поэтому алюминиевые контакты ненадежны.

У проводов ЛЭП срок службы менее 20 лет, и там пороки алюминия не сказываются. Но в квартирной проводке алюминий ныне запрещен.

Советская схема электроснабжения TN–C применялась вынужденно, из-за необходимости массовой электрификации с условиях острого дефицита цветных металлов и большой протяженности коммуникаций в огромной стране. С 1997 г. в РФ принята система электроснабжения TN–C–S, обеспечивающая безопасность потребителей независимо от состояния электросети. От СССР осталось множество незаземленных многоэтажек, но раз проблема есть, ее нужно решать; не «сверху», так своими силами.

Разветвительная схема разводки также применялась вынужденно, и по тем же причинам, что и TN–C. При этом к более мощным проводам квартирного ввода по их длине подключались ответвления к группам. Ответвления делались в распределительных коробках – электродозаторах (дозах); главная квартирная доза располагается рядом со счетчиком.

Каждое ответвление – снятая изоляция и скрутка либо клеммы: ненадежно и чувствительно к замоканию. Ныне еще не узаконена (но дело к тому идет), но общеупотребительна разводка ветвями: от ввода к каждой группе подключений идет отдельный цельный кусок кабеля в двойной или тройной изоляции. Никаких скруток и клемм, влаги не боится.

Этапы работ

Самостоятельная замена электропроводки в своей квартире – это много работы перфоратором и строительной грязи. Обычно внутриквартирные провода прокладывают скрытым способом в штробы в стенах, которые делать придется самому. Штробить потребуется даже в панельном доме, прокинуть новые кабели в существующих полостях в панелях не всегда возможно. Нередко эти каналы в некоторых местах бывают залиты бетоном.

Как спрятать кабеля без штробления стен

Демонтаж старой проводки

Перед началом демонтажа старой проводки в квартире её надо полностью обесточить, выключив общий квартирный рубильник в щитке на этаже. После этого следует проверить наличие напряжения в розетках с помощью отвертки-индикатора или вольтметра. Только после проверки можно преступать к дальнейшим работам по замене кабелей.

Разметка и подготовка стен в квартире

Чтобы упростить прокладку проводки по квартире, сначала на стенах следует разметить все линии разводки и места монтажа розеток, распределительных (распаячных) коробок и выключателей. Затем можно приступать к штроблению и вырезанию отверстий для подрозетников.

Разметка стен для прокладки электропроводки

Прокладка электропроводки

Внутреннюю электропроводку в деревянном доме рекомендуется делать открытым способом с укладкой проводов в кабель-каналы. А в квартирах её принято монтировать наоборот скрытой. Такую разводку потом проще закрыть декором, а риск ее повреждения впоследствии минимален. Фиксация электропроводов в штробах производится дюбель-хомутами либо гипсовым раствором.

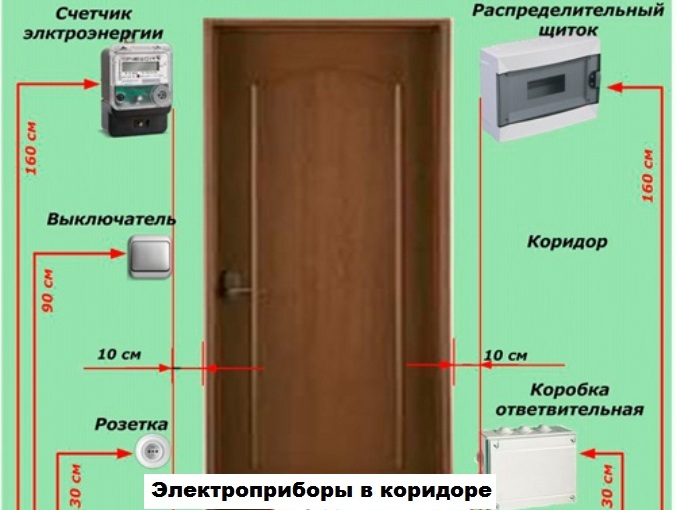

Размещение электроприборов в коридоре

Установка защитных систем

Во многих старых многоэтажках в принципе невозможно от щитка в квартиру проложить трехжильный провод с заземляющей жилой. Это не предусмотрено проектом. Но в некоторых квартирная проводка идет двухжильная, однако ее без проблем возможно поменять на современную трехжильную. Надо лишь правильно подключить все в щитке на этаже.

Возможность переделки советской электропроводки TN-C на более надежный вариант TN-S или TN-C-S надо уточнять у электриков ЖЭКа. Самостоятельно что-либо менять в этажном щитке запрещено категорически. Это заземление в частном доме можно выполнить самому, в многоквартирном все гораздо сложнее.

Расчет параметров УЗО и дифавтоматов и вовсе в обязательном порядке стоит доверить специалисту в данной области. Ошибки здесь чреваты серьезными проблемами.

Схема подключения системы безопасности в квартире

Подключение к щитку

Если на руках есть выполненный профессионалами электропроект, то собрать по нему защитные устройства в щите на этаже несложно. Однако лучше всего это дело перепоручить приглашенному электрику, который заодно потом прозвонит систему для проверки ее работоспособности и отсутствия в ней коротких замыканий.

Замена электропроводки после затопления

В результате затопления часто наблюдается нагревание контактов, приводящее к повреждению проводки

Независимо от причин затопление жилья имеет катастрофические последствия для внутренних коммуникаций.

Проявляется это в таких негативных явлениях:

• Нарушение формы каналов, по которым проложены кабели. Есть риск их разрыва из-за избыточного давления.
• Проходя через перекрытия, вода насыщается активными реагентами, которые в них присутствуют. Жидкость становится агрессивной, разъедает изоляцию.
• От контакта с водой происходит окисление металла. В результате ухудшается проводимость в местах контактов. В некоторых случаях соединение нарушается, но чаще наблюдается нагревание и искрение.

Замена проводки в квартире должна быть проведена сразу после просушивания стен и их дезинфекции.

Разводка проводов своими руками

В наше время, в основном применяется скрытая проводка и это совсем неудивительно, поскольку современные направления в оформлении жилых помещений просто не допускают применения открытой проводки. Скрытая проводка технически легко организуется, как на стенах из кирпича, так и на стенах из дерева. Если стены кирпичные, то в них делают штробы (канавки), в которые укладываются провода, а затем их замазывают раствором или шпаклевкой. В случае использования гипсокартона, штробы не нужны, но тогда придется применить гофрированные рукава, которые крепятся к стене с помощью хомутов. Если дом из дерева, то можно поступить так же, закрыв все «художества» отделочным материалом.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

В любом случае необходимо придерживаться ряда требований, которые направлены на надежное и безопасное функционирование электрической проводки. К таким правилам следует отнести:

• Провода прокладываются либо строго вертикально, либо строго горизонтально, без наличия скошенных или закругленных углов.
• Все точки соединения должны располагаться в распределительных коробках.
• Горизонтальная разводка должна находиться на высоте 2,5 метра от уровня пола. Вертикальная разводка должна проходить по линии розеток и выключателей.

Подобные правила, а также сохраненная схема электрической проводки дома смогут помочь в будущем, если потребуется ремонт. Тогда даже без схемы можно легко определить, где и как идут провода и как они подходят к розеткам, выключателям и другим устройствам. Во-вторых, подобная схема поможет не попасть в провода, если придется просверлить отверстия для того, чтобы закрепить на стене какой-то элемент декора или какой-то элемент мебели.

Как правильно соединять провода

Довольно частая проблема, которая возникает с ненадежной работой электропроводки, связана с плохими контактами, возникающими в результате плохих соединений проводов. Соединяются провода:

С помощью скруток. Как правило, такой способ соединения не применяется при соединении медных и алюминиевых проводов. Чтобы сделать соединение, концы всех проводов зачищаются от изоляции на 4 см, после чего нужные концы надежно скручиваются. После этого места скруток изолируются с помощью изоленты или термоусадочной трубки. Хотя и считается такое соединение ненадежным, такой способ соединения используется довольно часто. Это неудивительно, поскольку подобный тип соединения имеет ряд достоинств.

С помощью клеммных соединений. Для этого нужно применить специальные распределительные коробки, в которых предусмотрены металлические клеммы. Провода зажимаются с помощью винтов

Такой способ соединения считается более надежным, к тому же клеммы позволяют соединять провода из меди и из алюминия, что очень важно.

С помощью колодок с пружинами. Надежный контакт обеспечивается за счет пружины

Чтобы сделать такое соединение, достаточно зачистить конец проводки где-то на 1 см и вставить в гнездо.

Несмотря на подобные способы соединений электрических проводов, наиболее надежными считаются пайка и сварка, хотя не всегда имеется возможность это сделать, тем более, если дело касается сварки.

САМОЕ НАДЕЖНОЕ СОЕДИНЕНИЕ ПРОВОДОВ. Все типы соединений проводов. Как соединить провод.

Watch this video on YouTube

Какой тип соединения ни использовался бы, главная задача состоит в том, чтобы выполнить основные требования, что является залогом надежной и безопасной, во всех отношениях, работы электрической проводки, выполненной своими руками.

Не менее важный этап, это проверка правильности всех соединений, а также проверка на короткие замыкания и на целостность изоляции. Зачастую продается не сертифицированная продукция сомнительного качества, что визуально определить невозможно. Как правило, некачественная продукция в итоге и станет причиной различных аварийных ситуаций. Ввод в эксплуатацию возможен только в том случае, если электропроводку проверят специалисты из электролаборатории, которые после проверки выдадут на руки акт испытаний с подписями и печатями, указывающими на то, что электропроводку в доме можно эксплуатировать.

Подключение электроэнергии

• Подключение 220 вольт к дому
• Подключение 380 вольт к дому
• Провести электричество в дом
• Трубостойка под ключ
• Подключение электричества к дому
• Трехфазный ввод электричества в дом
• Подключение электричества на даче
• Ввод электричества в дом
• Ввод электричества в квартиру
• Воздушный ввод электричества в дом
• Установка трубостойки для ввода электричества
• Выполнение техусловий МОЭСК
• Подземный ввод электричества
• Вынос электросчетчика на столб
• Замена электрического ввода
• Установка трансформатора в СНТ
• Строительство ВЛ электропередач
• Электричество в доме
• Электрический столб на участке
• Установка солнечных батарей
• Аренда автовышки

Окончание работы

После нанесения штукатурки и поклейки обоев нужно восстановить доступ к подрозетникам. Для этого подрозетники обрезаем по контуру. После удаления излишков штукатурки можно приступать к монтажу розеток, выключателей, приборов освещения, водонагревателя.

Когда розетки установлены, переходим к сборке схемы питания электричеством на клеммниках входного щита. Однако ввод от электросчетчика пока что оставляем неподключенным.

Обратите внимание! Все ветки проводов перед направлением в клеммник тестируем прибором на короткое замыкание. Временно подключаем электропитание и отыскиваем с помощью индикатора фазу и ноль на проводах, идущих от электросчетчика

Временно подключаем электропитание и отыскиваем с помощью индикатора фазу и ноль на проводах, идущих от электросчетчика.

Отключаем электропитание, подводим провода фазы и нуля к отдельным клеммникам. Снова проверяем их на короткое замыкание при работающих автоматах.

Инструмент и материалы

Чтобы заменить проводку, необходим следующий инструментарий:

• перфоратор, оснащенный буром по бетону, корончатым сверлом, долотом и комплектом сверл;
• болгарка с кругом по камню;
• паяльник;
• индикатор с указателем фазы;
• мультиметр;
• пассатижи;
• отвертки;
• фонарь;
• нож;
• уровень и шнур;
• шпатель;
• электрическая переносная лампа.

Понадобится определенный набор материалов:

1. Клеммники. Такой вариант замены проводки в квартире не предусматривает каких-либо скруток или пайки. Электропроводка устойчива к намоканию. Соединения проводов осуществляются во вводном щите на клеммниках и финальных точках. Клеммники можно приобрести посекционно — по 5 пар с 10 контактами. Необходимо 3 – 5 секций.
2. Подрозетники. Коробки должны содержать выступы, чтобы их можно было зафиксировать алебастром.
3. Кабель. Лучший вариант — российские марки ВВГ или ПУНП. Эти кабеля можно использовать даже в сыром бетоне. Оба вида кабеля одножильные, что позволяет сэкономить при их прокладке.
4. Каналы для проводов. Старые трубы нужно удалить и вместо них использовать металлический гофр.
5. Вводный щиток. Подбирается, исходя из необходимости размещения 4 автоматов, 4 устройств защитного отключения и 4 клеммников.
6. Изоляционная лента.
7. Токопроводящая паста.
8. Алебастр.

Монтаж новой проводки

Сразу стоит сказать, что не рекомендуется менять проводку частично. Если уж взялись ремонтировать заново, то делайте это везде. Единственный случай, когда допускается заменить только часть домашней электросети, если где-то произошёл обрыв провода и необходимо его устранить.

И теперь сам процесс монтажа новой разводки. Возможно, в какой-то из комнат путь пролегания провода от коробки до розеток и выключателей у вас останется прежним. Это хорошо, не нужно будет долбить новые штробы.

В случае, когда запланировали делать всё совсем по-другому, начинайте с отверстий под коммутационные аппараты и распределительные коробки, а уже между ними проделывайте штробы для укладки проводов.

Обратите внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, то напряжения в квартире не будет совсем. Для подключения электроинструмента применяйте времянку, которую можно кинуть от вводного щитка, либо договоритесь с соседями для запитки от них через переноску

Нарежьте необходимые куски проводников и гофрированной трубы. Затяните провода в гофру и расположите в проделанных штробах. Не забудьте оставить с двух сторон кончики для соединения. В проделанные отверстия установите подрозетники, затяните в них провода и теперь можно зафиксировать их с помощью алебастрового раствора.

Штробы можно не замазывать сплошным слоем алебастра, достаточно прихватывать через каждые пол метра.

Подключите провода к розеткам и выключателям, установите коммутационные аппараты в подрозетнкии. Теперь произведите все нужные соединения в распределительных коробках.

Имейте в виду! Если вы захотите сделать освещение на балконе или лоджии, то тянуть туда целую ветвь не нужно, светильники подключаются через розетки соседних комнат.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти на видео:

Как заменить старую проводку мы вам объяснили, особенных сложностей здесь нет. Те, кто хоть раз занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать, и хотя бы консультироваться с профессионалами.

Правила техники безопасности при замене электропроводки в квартире

Штробить стены нужно с использованием козлов, стремянки с горизонтальным упором. Не рекомендуется брать для работы обыкновенную стремянку, так как с нее можно упасть.

Проводить работы можно строго соблюдая ПУЭ и правила безопасности. Конечно, невозможно полностью перечислить их все. Однако мы приведем перечень основных ошибок, которые может допустить непрофессионал

Обратите внимание на следующие моменты, чтобы избежать возникновения проблемных ситуаций во время работы с электропроводкой

Наиболее часто встречающиеся ошибки:

• Ни в коем случае нельзя устанавливать автоматические выключатели, предохранители в нулевых рабочих и заземляющих проводниках.
• Проводку сети 220 В нужно выполнять трехфазным проводом: 1 провод — фазный, 1 провод — нулевой, и 1 провод — заземление.
• Исходя из пункта 7.1.37 ПУЭ, устанавливать розетки в ванной комнате, душевой или в бане запрещено. Кроме того, пункт 7.1.39 не допускает также размещение в этих комнатах выключателей.
• Соединять провода можно при помощи пайки, опрессовки, сварки или болтовым соединением.
• Соединять провода следует с запасом, чтобы можно было произвести повторное соединение, если это потребуется.
• Обязательно необходимо заземлить металлические части проводки: короба, лотки, горфированные шланги.

Также производить замену электропроводки в квартире необходимо с соблюдением следующих правил:

• Электропроводка должна быть размещена либо горизонтально, либо вертикально. В противном случае шансы повреждения проводки сильно увеличиваются.
• Размещайте выключатели и розетки на одной высоте.
• Нельзя допускать пересечения проводов.
• Запрещается размещать розетки и электропроводку рядом с отопительными приборами, а также системами водоснабжения.

Производить замену электропроводки в квартире своими силами — тяжелый труд. Если умеете читать и составлять схемы электроснабжения, то можете смело начинать работу. Однако в противном случае рекомендуется обратиться за помощью к специалистам.

Замена проводки – цены услуг и скидки

Важнейшее преимущество исполнителей от нашего сервиса – замена проводки по ценам, доступным всему населению города Москвы, Московской области. Выезд специалистов через Lider Uslug обойдется примерно в полтора раза дешевле, чем обращение в сервисные компании.

Электрики, зарегистрированные на нашем сайте, выполнят замену старой проводки:

• недорого – мастерам выгодно работать по низким расценкам, так как от этого зависит количество заказов и их заработок;
• со скидками – при больших объемах специалисты снижают стоимость или выполняют бонусные работы.

Частные мастера не платят аренду и заработную плату сотрудникам, поэтому у них нет таких расходов, которые отражаются на стоимости услуг.

Получите качественно проделанную работу. Нанимайте электрика с нашего ресурса – это надежно, выгодно, недорого.

Материалы и инструменты

Для замены электропроводки в квартире своими руками понадобится:

Перфоратор с набором сверл по бетону, буром по бетону 16-20 мм, корончатым сверлом 90-100 мм, долотом 25-30 мм;
Паяльник, не менее 40 Вт;
Болгарка с кругом по камню;
Пассатижи, бокорезы, отвертки;
Фазоуказатель;
Тестер;
Уровень и шнур;
Фонарик;
Монтажный нож;
Шпатель.

Самый точный способ определения необходимого количества проводов – промерить расстояние от щитка до точки подключения, учитывая все углы, выступы и ниши.

Важно: все повороты проводки выполняют только под прямым углом. Полученные значения суммируют, прибавляют еще 15 %

Упрощенный способ расчета количества проводов – площадь квартиры умножить на 2. Примерно треть из полученного количества провода — осветительные, остальное уйдет на организацию розеточных групп подключения.

Кроме проводов понадобятся клеммники, не менее 3 секций по 10 контактов. Лучше избегать приобретения клеммников в полиэтиленовом корпусе. В отверстия должны проходить два провода сечением 2,5 мм2.

Выбор типа крепления провода – дело личных предпочтений, но бытует мнение, что зажимные пластины удобнее и надежнее, чем винты.

Главное требование к подрозетникам – наличие внешних выступов, улучшающих сцепление с алебастром. Для внутриквартирных сетей рекомендуются отечественные кабели ВВГ, ВВГнГ, ПУНП.

Необходимо еще приобрести вводный щит, где разместятся 4 клеммника, 4 автомата и все концы проводов, гофры для кабеля, матерчатую изоленту и электропроводящую смазку.

Гофр предпочтительнее металлический, так его можно дополнительно заземлить и получить более надежную защиту проводки. Кроме этого в случае аварий металл не воспламенится и не будет выделять токсичных веществ.

Времянка представляет собой двойную или тройную розетку, закрепленную на дощечке. Посредством куска кабеля 4 мм2 через автомат на 16 А ее следует прикрепить непосредственно к квартирной дозе. Для временного соединения допускается скрутка.

КАК НАЙТИ ЭЛЕКТРОПРОВОДКУ В СТЕНЕ

Старые кабеля подлежат обязательному удалению, даже если они уже не подключены. Чтобы найти электропроводку в квартире используются не только специальные тестеры электропроводки, но и некоторые ухищрения.

Приборы для обнаружения скрытой электропроводки бывают двух типов:

Бытовые – к примеру, Meet MS-158M.

Кроме поиска он может выполнять ряд дополнительных функций:

• проверять целостность электросети при помощи контроля сопротивления (до 50 Ом);
• бесконтактно замерять напряжение в диапазоне 70-600 В;
• определить полярность проводников в электросетях постоянного тока.

Несмотря на столь широкие возможности основная характеристика – точность позиционирования электрокабеля довольно посредственна, и составляет 7-10 см.

Профессиональные – модель Е121 «Дятел».

Имеют узкую специализацию. Обнаруживает кабель с точностью 4-6 см. При этом, имеет четыре режима определяющих глубину расположения проводника под слоем штукатурки.

Существуют и другие способы обнаружения проводников без использования детектора электропроводки: радио, компас, микрофон. Все они начинают реагировать на электрокабель расположенный неподалеку. Единственным недостатком таких способов является довольно большая погрешность до 15 см.

Готовим план

Теперь рассмотрите рисунок, сопровождающий этот раздел. Это уже ПЛАН электропроводки: вот во что превращается схема, когда нужно делать руками. Дадим к плану пояснения:

1. В каждую комнату от счетчика должны идти как минимум две ветви – на цепи освещения и розетки.
2. Поскольку в обычной квартире один санузел, ДСУ (система дополнительного уравнивания потенциалов), не нужна. Ее ветвь на схеме обозначена пунктиром.
3. В ванной обозначьте только потолочный светильник во влагозащищенном исполнении и бойлер, если он там установлен. Ванная – случай особый и сложный, до нее речь еще дойдет.
4. Обозначайте только ветви к точкам подключения (розеткам) и стационарным электроустановкам. Стационарными считаются установки, жестко закрепленные на несущих конструкциях, или запитанные не через разъемное соединение. К примеру: бойлер и теплый пол – стационарные, а стиралка, посудомойка и электродуховка – нет. То, что они подключены к другим коммуникациям, электриков не касается и не волнует.
5. Не загромождайте схему мелочами наподобие светодиодной подсветки потолка, удлинителя на балкон и т.п. Инспекторов такие вещи только раздражают, и вполне приличный план может быть «зарублен».
6. Ни в коем случае не показывайте ветви на балкон или лоджию! Для городской квартиры это грубейшее нарушение ПУЭ. Эти помещения должны запитываться от розеток в других комнатах.

План электропроводки в квартире (кликабельно)

А теперь подскажем, как упростить подготовку плана:

• Возьмите в ДЭЗе или БТИ план вашей квартиры.
• Отсканируйте; если большой – кусками.
• В фотошопе склейте куски, и уберите старые обозначения проводки, стационарных электроприборов и точек подключения.
• Нанесите новые в соответствии со схемой и по образцу приведенного плана электропроводки. Это удобнее делать уже не в фотошопе, а в CorelDraw или другом векторном графическом редакторе, импортировав исходный растровый файл, а затем экспортировав готовый план обратно в растр. Не забудьте сохранить векторную заготовку! Планы, выполненные дилетантами, почти в 100% случаев возвращаются на доработку с замечаниями.
• В фотошопе разделите большое изображение в нужном масштабе на части размером в область печати вашего принтера, распечатайте и склейте в большой лист так, чтобы линии совпадали. Если чуть разъезжаются, можно дочертить от руки.

Готовые схему электропитания и план электропроводки в квартире нужно зарегистрировать и утвердить в энергослужбе. Проверка и процедура регистрации – бесплатны.

Через сколько лет необходима замена

Поврежденная рассыхающаяся изоляция

Старый панельный дом, построенный в конце прошлого века, оснащался кабелями с алюминиевыми жилами. Это считалось экономически выгодно, что было основой массового муниципального строительства. Со временем инженеры осознали ошибку.

Алюминиевый электрический провод отличается такими недостатками:

1. Ломкость. В местах сгиба жила отламывается через 10-15 циклов. Из-за этого приходится наращивать линию и делать скрутки.
2. Проходящий через металл ток меняет его структуру. Провод становится пористым и хрупким.
3. Алюминий окисляется даже под изоляционной лентой. Коррозия сначала ухудшает проводимость контактов, а затем соединения пропадают полностью.

Электрика в жилых помещениях

• Электромонтаж в квартире
• Электрика в однокомнатной квартире
• Электрика в двухкомнатной квартире
• Электрика в трехкомнатной квартире
• Электрика в четырехкомнатной квартире
• Электромонтаж на даче
• Электромонтаж в частном доме
• Электромонтаж в загородном доме
• Электромонтаж в деревянном доме
• Электрика в доме из СИП панелей
• Электромонтаж в гараже
• Электромонтаж в коттедже
• Электромонтаж в таунхаусе
• Электрика в бане и сауне
• Электрика в бытовке
• Электрика в щитовом доме
• Электрика в брусовом доме
• Электрика в каменном и кирпичном доме
• Замена электрики в «Хрущевке»
• Замена электрики в «Сталинке»
• Замена электропроводки в панельном доме
• Временное электроснабжение
• Монтаж скрытой электропроводки
• Скрытая проводка в деревянном доме

Инструкция по замене проводки

Работа осуществляется в несколько этапов.

Создание времянки

Вначале нужно обеспечить электричеством рабочий инструмент. Устанавливаем на отрезок доски или пластмассы розетку и 16-амперный автомат с проводом сечением 4 квадратных миллиметра. Кроме того, понадобится удлинитель.

После отключаем электричество в жилище. Для этого вынимаем пробки и отключаем автомат. Удаляем дозу и выпускаем наружу провода от электросчетчика. К проводам через плотную скрутку подсоединяем времянку. Основательно изолируем стыковые участки проводом и крепим времянку к стене. Подключаем электропитание в квартире и начинаем установку.

Создание штроб и установка подрозетников

Каналы должны быть прямыми, расположенными по горизонтали или вертикали. Горизонтальные штробы прокладываем в 50 сантиметрах от потолка.

Для удобства можно использовать подставку (например, стремянку) с надежной опорой. Вначале для штробления используем болгарку, а затем — долото (для большего заглубления). Ниши для подрозетников проделываем коронкой (если речь идет о бетоне — только долотом).

Укладка проводов

Отрезаем подходящие куски гофра и провода. Укладываем провод в гофр. После этого устанавливаем в ниши и фиксируем алебастром подрозетники. Далее устанавливаем гофр в штробы, а концовки проводов укладываем в подрозетники. Заводим вводную часть гофры в распределительную коробку, наносим проводящую пасту. С помощью жестяного хомута и винта создаем соединение с клеммником заземления щитка. Отключаем электроэнергию и времянку. Заводим провода в щит от электросчетчика.

Цвет проводов

Для нейтрали используется синий или голубой цвет, для защитного провода — желтый с зеленой полоской. Фазные провода могут быть белыми, коричневыми, красными или черными.

Допускается соединение проводов только одного цвета. Нельзя переводить фазу на ноль или фазу на фазу, исключается переключение выключателя с разрывом нуля.

Теперь необходимо нанести слой штукатурки возле подрозетников и поклеить обои (или другой декоративный материал).

Особенности замены электропроводки в различных помещениях

Чтобы замена электропроводки в частном доме или квартире не вызвала проблем в дальнейшем, следует особое внимание уделить размещению электрооборудования в различных помещениях. Это необходимо учитывать еще на этапе выполнения чертежей

Это позволит выполнить работу максимально качественно и быстро, а также обеспечить удобство использования розеток и выключателей

Поэтому крайне важно понимать, как поменять проводку во всех помещениях дома

Ванная комната

Несмотря на небольшой размер помещения, замена старой проводки в ванной комнате и туалете может вызвать сложности. Это связано с высоким уровнем влажности. Если работа будет сделана некачественно, возможет удар током. И если в другом помещении он неопасен, то влажность, мокрый и скользких пол могут сделать его смертельным для человека.

К тому же в ванной комнате устанавливается оборудование высокой мощности. Речь идет о нагревателях для воды, стиральных и сушильных машинах. И проводка должна гарантировать их стабильную работу.

Поэтому при замене старой электропроводки в ванной комнате должны соблюдаться такие условия:

• при установке бойлера следует сразу же покупать длинные шнуры;
• для электрооборудования необходимо отдавать предпочтение трехжильным кабелям;
• в ванной комнате нужно устанавливать специальные розетки, которые имеют специальную крышку для защиты от влаги;
• минимальное расстояние от розеток и выключателей до ванной, душевой кабины и умывальника должно составлять 60 см;
• для удлинителей розетку лучше установить в соседнем помещении.

Если туалет не совмещен в ванной комнатой, проводка в нем ограничивается только осветительной ветвью для плафона. Поэтому проводку можно совместить с ванной комнатой.

Кухня

При прокладывании проводки в кухне рекомендуется использовать две ветки. Одна из них может идти от ванной комнаты, а другая должна быть отдельной. Для электропроводки следует использовать провод с сечением 4 мм. кв. При этом провод должен быть в специальной защитной оболочке. На чертеже в процессе подготовки следует отметить такие точки подключения:

• для осветительных приборов (люстра, дополнительное бра, точечные светильники);
• выключатели;
• тройные розетки для включения плитки, духовки, холодильника, мультиварки и другого кухонного оборудования.

Для освещения рабочей зоны выводить отдельную ветку не рекомендуется. Это не только не соответствует правилам безопасности, но и не имеет смысла с экономической точки зрения. Одну точку можно выделить для включения тостера, блендера, мультиварки, кофеварки и другого оборудования, которое включается на короткое время. Для холодильника следует выделить точку, которая находится на противоположной стене от точек для других приборов. Кроме того, все розетки должны находиться на расстоянии как минимум 60 см от раковины.

Коридор

Для проводки коридора требуется две ветки — для освещения и розеток. Если коридор длинный, потребуется установка нескольких точек освещения. К тому же именно в коридоре чаще всего устанавливаются выключатели для ванной комнаты, кухни и жилых комнат. В некоторых случаях целесообразно установки бра возле входной двери. Осветительные приборы, выключатели и дополнительные розетки для коридора должны быть продуманы еще до начала проведения замены электропроводки.

Детская комната

К качеству замены старой электрической проводки в детской предъявляются особые требования. Если ребенок маленький, розетки и выключатели должны быть установлены на уровне не ниже 180 см от пола. Также лучше всего воспользоваться специальными устройствами с защитным диском, которые защитят маленьких детей от удара электрическим током.

Рекомендуется использоваться отдельные ветки для осветительных приборов, розеток и выключателей. Отдельную линию можно использовать для включения бытовой техники, к примеру, обогревателя, телевизора или компьютера.

Жилые комнаты

Для спальни и гостиной также следует использовать по три ветки проводки: для розеток, освещения и бытовой техники. В спальне дополнительная ветка электропроводки может иметь питание смежное с детской комнатой.

Чтобы заменить электропроводку в трехкомнатной квартире потребуется использовать примерно 15 веток. Для установки кондиционера не рекомендуется использовать отдельную ветку. Его нужно включать в розетку, установленную около него. Это требование техники безопасности.
