Как заменить радиатор и кран маевского

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

• когда проводится монтаж новой отопительной системы;
• в случае ремонта системы и удалении из нее воды;
• при установке новых радиаторов;
• при подсосе воздуха в систему в процессе ее работы;
• когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
• при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Устройство и работа крана Маевского

Кран Маевского изготавливают с использованием латунного сплава, стойкого к коррозионным образованиям. Представлен в виде корпуса с внутренним конусным игольчатым клапаном. За счет конусной формы концевой части винта происходит плотная посадка в сквозное отверстие. Диаметр отверстия может быть от полутора до двух миллиметров.

Этот клапан регулируется снаружи с помощью запорного винта. Закрытый клапан достаточно надежно удерживает внутренний теплоноситель. Снаружи винт представлен шестигранной или четырехгранной головкой для специального ключа и с резьбой для отвертки. Продольные канавки выполняют на теле винта для прохождения воздуха во время открывания клапана. При этом воздух выходя из канавок оказывается в камере, которая плотно закрыта с помощью манжеты и имеет отверстие для выхода такого же диаметра, как и сквозное отверстие. Так как кран монтируется резьбовым соединением с сальниковой прокладкой, а закрытый клапан герметически закрывает сквозное отверстие, то при работе системы отопления этот кран обеспечивает системе герметичность. Поворотом винта открывается заглушка, освобождающая воздух из полости радиатора.

Металлический корпус крана Маевского сверху отделан пластиковым кожухом, который делает кран современным.

Различается диаметр резьбы снаружи и поэтому есть возможность подборки подходящего крана для любой батареи. Кран может быть с размером резьбы 1 дюйм, три четверти, одна вторая дюйма. Также Кран Маевского Ду 15, 20 и 25 мм используют не только в радиаторах, а также в различных узлах системы отопления.

Ду — диаметр условного прохода.

Регулировочный винт управляется с помощью специального ключа для крана или обычной отверткой. Ключ для крана четырехгранный, очень компактный, и им удобно работать даже если радиатор находится в месте с затрудненным доступом.

Кран, в отдельных случаях, можно регулировать и без специального инструмента.

Вентиль поворачивается руками, что обеспечивает стравливание воздуха.

Разновидности

Воздухоотделение крана Маевского бывает трех разновидностей, которые различаются по принципу работы и строению:

• Кран ручной. Представляет собой простое приспособление, управляемое в ручную. При не равномерном прогревании батареи кран открывают с помощью ключа или отвертки, а после того, как воздух выйдет из радиатора, заворачиваю его обратно.

• Автоматический кран

  . Здесь есть отличия в конструкции и принципе работы от ручного. Автоматический кран Маевского латунный в форме цилиндра, но здесь не предусмотрен игольчатый клапан. Вместо этого используют пластиковый поплавок. Принцип работы здесь заключается в том, что поплавок перемещается при наличии воздуха по системе и открывает или закрывает затворник. Вмешательство людей здесь не требуется.

• Кран с предохранительным клапаном.

  Такой кран принцип работы немного отличается.

Предохранительное устройство контролирует давление в системе. Если давление повышается выше 15 атмосфер, клапан срабатывает и начинает стравливание теплоносителя из системы отопления. Это способствует предотвращению повреждений элементов в системе из-за возможных гидроударов. Установление крана с автоматическим клапаном актуально для отопительных систем с полипропиленовыми и металлопластиковыми трубами, которые не способны выдерживать высокого давления.

При выборе определенной модели крана необходимо учесть такие нюансы радиатора, как:

• В централизованной отопительной системе будет лучше использовать ручной кран, которым в любой момент можно спустить воздух.

• Краны с автоматическим управлением так же не желательно устанавливать в многоквартирных домах с централизованным отоплением. Так как, здесь наблюдается повышенная загрязненность и кран будет периодически забит.

• Автоматический кран используют, в основном, в индивидуальных домовладениях с автономной системой. В такой системе есть поддержание чистоты теплоносителя.

• Автоматика так же устанавливается в места, куда доступ затруднен. Это например, если радиатор располагается в какой-либо нише или углублении, и достать до его торца относительно сложно. Обычная отвертка здесь не поможет.

В случае труднодоступного места расположения отопительного устройства может помочь специальный четырехгранный ключ. Еще во всю используют старые образцы радиаторов из чугуна. Для чугунных радиаторов подойдет ручной кран Маевского. Но лучшим вариантом будет использование специального латунного автоматического воздухоотводчика.

Кран Маевского: принцип работы

Устройство имеет множество видов, которые различаются друг от друга конструкцией и способом применения.

Рассмотрим причины, по которым возникают воздушные пробки в отопительной системе:

• когда делается монтаж новой отопительной системы;
• когда устанавливаются новые батареи отопления;
• когда вода сливается из системы, и производятся ремонтные работы;
• в случае негерметичности контура;
• если присутствуют процессы коррозии.

Для производства автоматического крана Маевского используется латунный материал, который по всем показателям устойчив к появлению ржавчины. Устройство имеет корпус с игольчатым клапаном конусного типа. С помощью запорного винта, который устанавливается снаружи, можно управлять клапаном. В закрытом положении клапан не пропускает теплоноситель, стоит только повернуть винт, и система избавится от лишнего накопленного воздуха.

Краны изготавливаются с разным сечением наружной резьбы, что позволяет выбрать требуемый именно вам вариант. Чтобы настроить такой кран, используют отвертку или разводной ключ. Самостоятельно, если вы не мастер и ничего не смыслите в этом деле, производить регулировку специалисты не советуют.

Что такое кран Маевского

Если сделать чертеж этого изделия в разрезе, то наглядно можно увидеть все детали, из которых состоит популярный кран. Это:

• термостатический элемент;
• термостатический клапан;
• шкала настройки;
• чувствительный элемент, для которого жидкость служит рабочей средой;
• разъемное соединение;
• шток;
• золотник;
• компенсационный механизм;
• накидная гайка;
• кольцо, которое фиксирует заданную температуру.

Принцип работы будет одинаковым практически во всех моделях, а вот воздухоотводчик может при этом иметь разную конфигурацию.

Разновидности конструкции

Воздухоотводчиков есть несколько видов:

1. Устройство ручного типа, с которым очень просто обращаться. В случае неравномерного прогрева батареи, кран приоткрывается специальным ключом, чтобы вышел из системы весь лишний воздух. После этого его таким же способом закрывают.
2. Кран автоматический. Вручную с ним справиться не получится. Изготовлен он из латуни, имеет цилиндрическую форму. Вместо игольчатого клапана в нем есть поплавок из пластмассы. В случае образования воздушной пробки механизм начинает самостоятельно двигаться, что позволяет устройству открыться и избавиться от нее.
3. Устройство со встроенным предохранительным механизмом отличается от двух предыдущих вариантов спуском воздуха. Механизм отвечает за напор давления. Если показатель выше всех допустимых параметров, то клапан срабатывает и освобождает батарею от лишнего воздуха принудительно. Такой кран рекомендуется устанавливать на полипропиленовых или металлопластиковых трубопроводах.

Установка и эксплуатация

Самое главное в процедуре монтажа крана Маевского — это правильно выбрать точку установки. Вам нужен участок в верхнем сегменте радиатора, причем расположенный со стороны, противоположной месту поступления горячей воды в батарею. Именно здесь и возникают большие скопления воздуха.

В большинстве современных радиаторов отопления уже предусмотрено специальное место для установки крана Маевского. До монтажа оно закрыто с помощью заглушки. Ее нужно вынуть, предварительно слив всю воду из отопительной системы, а затем закрепить кран в соответствующем месте.

Для того чтобы сделать соединение наиболее надежным, используются специальные резиновые уплотняющие прокладки. Кроме того, резьбу необходимо слегка уплотнить с помощью ФУМ-ленты или льняной пакли.

В старых чугунных батареях места под кран Маевского, как правило, не предусмотрено, поэтому процедура установки будет несколько сложнее. В боковой части такого радиатора находится большая заглушка. В ней необходимо просверлить отверстие, при этом диаметр его должен быть немного меньше, чем у резьбы крана.

Затем с помощью специальных плашек внутри этого отверстия делается резьба. В завершение кран Маевского устанавливается и герметизируется так же, как и в случае с современными радиаторами. Не забудьте, что все работы выполняются только при отсутствии воды в отопительной системе.

Перейдем к тому, как использовать кран Маевского для спуска излишнего воздуха из радиатора. Естественно, мы будем говорить о ручной разновидности, поскольку остальные работают без вмешательства человека.

1. В качестве подготовка поставьте на пол под тем местом, где будут проходить работы, тазик или другую пустую емкость. Также приготовьте тряпку. Когда вы будете выпускать воздух, на определенном этапе польется вода, поэтому следует предотвратить ее попадание на пол.
2. Если работоспособность вашей отопительной системы обеспечивается за счет использования специальных насосов, то их следует отключить минимум за 10 минут до того, как откроете кран. Во время работы таких насосов воздух не успевает скапливаться в определенной точке, вместо этого он разносится вместе с водой по всей системе, поэтому толку от стравливания не будет.
3. После того как подготовка завершена, нужно очень аккуратно открутить запорный винт. Делается это либо с помощью специального ключа, идущего в комплекте, либо просто отверткой. Вам нужно осуществить поворот против часовой стрелки, примерно на ¼ или ½ оборота. Еще раз упомянем об аккуратности. Поворачивать винт нужно очень плавно, особенно в том случае, если вы осуществляете первоначальный запуск нового радиатора.
4. В результате поворота винта через кран начнет выходить воздух. Определить этот момент можно по специфическому шипению. Вам нужно держать кран в открытом положении до тех пор, пока из него вместо воздуха не потечет вода. Поначалу струйка будет прерывающейся — это значит, что процесс еще не закончен. А вот когда струя станет непрерывной, можно закрывать кран Маевского.

Если после проведенной процедуры батареи не начали нагреваться, это значит, что проблема заключается не в наличии воздуха. Скорее всего, в отопительной системе возник засор. Справиться с ним самостоятельно вы не сможете, поэтому придется вызвать сантехническую бригаду.

Как видите, в процессе спуска воздуха из радиатора с помощью крана Маевского нет ничего сложного. Но могут возникнуть две проблемы. Во-первых, иногда бывает так, что отверстие, через которое должен выходить воздух, засоряется. В этом случае можно просто устранить проблему с помощью иголки или еще чего-нибудь тонкого и острого.

Во-вторых, если вы редко занимаетесь стравливанием воздуха из батареи, регулировочный винт может банально заржаветь. Понятно, что повернуть его в такой ситуации будет проблематично. В этом случае вам понадобится специальный смазывающий спрей, который можно приобрести в соответствующих магазинах.

Этим средством необходимо побрызгать винтовую резьбу и подождать несколько минут. После этого процедура откручивания должна пройти безболезненно. Чтобы предотвратить подобные ситуации в дальнейшем, каждый раз после использования крана Маевского обрабатывайте регулировочный винт специальной смазкой на основе силикона. Это поможет уберечь его от воздействия воды и воздуха в системе отопления.

Даже самый простой и недорогой кран Маевского способен верой и правдой прослужить долгие годы при правильной эксплуатации и уходе. Так что не забывайте периодически чистить и смазывать это оборудование. В этом случае батареи всегда будут надежно обогревать ваше жилище. Удачи!

Способы уплотнения соединений

Если профиль резьбы не имеет острой кромки, в качестве уплотнителя можно использовать ФУМ ленту. Однако в среде опытных специалистов этот современный материал не прижился, самым надежным уплотнителем они считают лен. Тонкую прядь этого материала, собранную в жгут, наматывают на патрубок, начиная с его торца. Направление намотки должно быть противоположным направлению резьбы. Лен должен заполнять резьбу на всю глубину, при этом каждым новым витком следует частично перекрывать предыдущий. Уплотнение будет более надежным, если резьба снабжена насечкой, препятствующей прокручиванию льняной обмотки. Резьбу детали перед установкой следует промазать упаковочной пастой «ЮниПак» или аналогичной.

Установка на полипропиленовые трубы с помощью муфт переходников.

Если система отопления выполнена из полипропиленовых труб, то металлические шаровые вентили на батареях отопления устанавливаются посредством муфт-переходников. Все резьбовые соединения в этом случае уплотняют по описанному выше способу.

Краны Маевского часто комплектуются прокладкой из резины или другого материала, поэтому в уплотнении ФУМ лентой или паклей не нуждаются.

Когда установка или замена всей запорной и регулирующей арматуры произведена полностью, необходимо выполнить пробный запуск системы. Это даст возможность проверить герметичность всех соединений и функционирование кранов в рабочих условиях

При этом важно убедиться, что система полностью развоздушена и рабочая среда циркулирует в ней нормально. В резьбовые соединения, в которых были обнаружены протечки, следует добавить небольшое количество уплотняющего материала

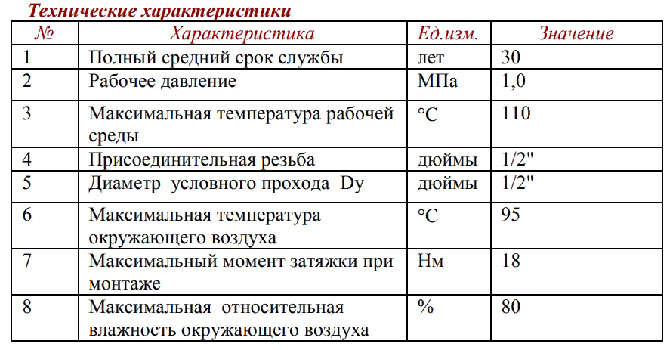

Технические характеристики

К основным техническим параметрам данного устройства относятся:

1. максимально допустимое рабочее давление и температура в системе отопления;
2. размер присоединительной резьбы;
3. материал изготовления;
4. вид управления.

Большинство кранов Маевского рассчитаны на рабочее давление до 15 атм. и температуру теплоносителя до 120°С.

Размер наружной трубной резьбы, посредством которой устройство устанавливается на радиатор, является стандартизированным и может составлять полдюйма, три четверти дюйма или дюйм.

Есть специальная модификация для старых чугунных радиаторов с небольшим диаметром корпуса и внешней метрической резьбой, при помощи которой клапан вкручивается в заглушку (пробку) радиатора.

Материалом служит металл с антикоррозийными свойствами (чаще всего латунь или сталь с хромированным или никелевым покрытием).

Для управления краном может применяться обычная отвертка, специальный четырехгранный ключ или рукоятка барашкового типа.

Удаление воздуха из системы

Для стравливания воздуха следует:

• подготовить емкость для сбора теплоносителя;
• отключить циркуляционный насос (если используется принудительная циркуляция);
• отвернуть кран до появления шипящего звука стравливаемого воздуха;
  о том, что в приборе не осталось воздуха, свидетельствует равномерная струя теплоносителя из сливного отверстия;
• завернуть винт до упора.

Важно! Перед включением циркуляционного насоса, обязательно, убедиться в прекращении поступления теплоносителя из сливного отверстия. Удаление воздуха из чугунных радиаторов должно улучшить их нагрев и теплоотдачу

Удаление воздуха из чугунных радиаторов должно улучшить их нагрев и теплоотдачу.

Если этого не произошло, следует искать другие причины неполадок, к примеру, засорение труб подачи и внутренних каналов отопительных приборов.

Как стравить воздух из батареи отопления через кран Маевского, посмотрите в видеоролике.

Что такое кран Маевского

Конструкция крана Маевского

С подачей воды в радиаторы проникает некоторое количество воздуха. На определенных участках с пониженным давлением образуются пузырьки, которые накапливаются и создают заторы. Это затрудняет нормальную циркуляцию воды. Ключ Маевского стравливает воздух, что предупреждает образование тромбов.

Воздух попадает в батареи одним из следующих способов:

• вместе с подпиткой;
• при захватывании насосом;
• при утечке;
• из-за коррозии в стальных и алюминиевых радиаторах.

Кран Маевского отличается небольшими размерами, принцип работы достаточно простой. Это условное название, в учебниках и официальных источниках он обозначается как радиаторный игольчатый воздушный клапан.

Выпускают много модификаций изделия, они различаются по форме, количеству входящих элементов. Принцип действия прибора один и тот же.

Классическая модель крана состоит из двух элементов:

• винта конической формы;
• металлического корпуса.

Составляющие плотно прилегают друг к другу за счет точной калибровки. Это удерживает теплоноситель внутри устройства. В боковой части прибора располагается отверстие, предназначенное для стравливания воздуха.

Корпус изделия подключается непосредственно к пробке радиатора, как обычный муфтовый кран с наружной резьбой. Вкрученный винт полностью закрывает все отверстие крана. На корпусе предусмотрена резьба для соединения с радиаторной пробкой. На сновании расположено уплотнение для полной герметизации.

Модели нового поколения отличаются более сложной конструкцией с дополнительными элементами:

• прокладки;
• заглушки;
• декоративные накладки.

Принцип действия клапана Маевского прост:

• при повороте конического винта выходит наружу;
• открывается спускное отверстие, через которое стравливается воздух.

Устройство крана Маевского и принцип его работы

Краном Маевского это сантехническое устройство называют только в народной среде. В государственных стандартах оно относится к категории запорных кранов, называется игольчатым радиаторным воздушным клапаном.

Сейчас промышленность предлагает несколько конструкций крана Маевского. Это позволяет выбрать наиболее удобный вариант с учетом места его установки. Классическая конструкция представляет собой устройство из двух деталей:

• винта конической формы;
• корпуса.

в боковой части корпуса.

Изготавливаются краны Маевского чаще всего из латуни. Этот сплав обладает высокой степенью устойчивости к коррозии, что гарантирует долгий срок службы. В зависимости от разновидности конструкции, кран Маевского может открываться специальным ключом ICMA, отверткой или рукой.

В вертикальной отопительной системе, состоящей из нижнего трубопровода подачи воды и верхней нити отвода теплоносителя, такими элементами оснащаются все приборы, находящиеся на верхнем этаже. Краны Маевского подбираются по диаметру и вкручиваются в верхние футорки радиаторов. В горизонтальной отопительной системе эти устройства устанавливаются на каждой батарее. Для полотенцесушителя бокового подключения в ванной используется тройник. Он монтируется в вертикальном положении, отверстие крана должно быть направлено от стены. Установка кранов Маевского на радиаторы, конвекторы необходима, если в отопительной системе имеются участки, расположенные ниже, чем верхняя ось подключения прибора. В таком положении естественное удаление воздуха невозможно.

Обязательное развоздушивание проводится сразу после монтажа системы отопления, так как в начале работы в радиаторах пробки скапливаются в любом случае. Требуется проводить такую работу при включении системы после лета. Впоследствии локальные проблемы могут возникать из-за подсасывания в систему воздуха, что происходит во время ее работы, наличия в теплоносителе воздушных пузырьков. Причиной скапливания воздуха является и выделение водорода в процессе коррозии металлических частей коммуникации. Алюминиевые радиаторы без специфического покрытия внутренней поверхности постоянно выделяют этот элемент в теплоноситель, вступая с ним в химическую реакцию.

Перед проведением работы нужно:

• Приготовить емкость для воды и тряпку, чтобы не залить полы в помещении;

• При необходимости удалить воздух. Кран Маевского рукой, отверткой или ключом поворачивается против часовой стрелки на один оборот. При этом воздух с шипением начинает выходить из радиатора. Если его скопилось много, можно повернуть кран еще на пол-оборота. В открытом состоянии он оставляется пока из отверстия не начнет капать, а затем вытекать вода, а воздух выходить перестанет.
• После этого кран можно плотно закрывать. Если система оснащена насосами, для принудительной циркуляции, за несколько минут до проведения стравливания воздуха их нужно отключить. В противном случае не удастся полностью удалить пробку, так воздух не успеет скопиться в верхней части радиатора.

Ручной кран Маевского обычно не используется в крупных магистралях, где скапливание воздушных пробок происходит постоянно. Для таких систем используются другие газоотводящие конструкции.

Установка кранов

Документы Федеральной службы по экологическому, технологическому и атомному надзору. Документы по безопасности, надзорной и разрешительной деятельности в области надзора за подъемными сооружениями. В Сборник включены Правила устройства и безопасной эксплуатации грузоподъемных кранов, утвержденные постановлением Госгортехнадзора России от Ходовые колеса. Грузозахватные органы.. Барабаны и блоки. Приборы и устройства безопасности. Аппараты управления.

Установка крана управления тормозами прицепа УРАЛ — перечень деталей и Угольник М16х баллона воздушного (АО АЗ УРАЛ).

Кран манипулятор, сам гружу сам вожу; «тещина» рука- заказ, аренда. Общие указания по производству работ кранами манипуляторами камаз. Часть 1. Краны-манипуляторы могут быть допущены к перемещению только тех грузов, масса которых не превышает их грузоподъемность с учетом положения выносных опор. При эксплуатации крана-манипулятора не должны нарушаться требования, изложенные в его паспорте и руководстве по эксплуатации.

Как спустить воздух из батареи, если нет крана Маевского

Если радиатор не оснащён устройствами для спуска воздуха, избавляться от завоздушенности придётся более трудоёмким способом.

Для этих целей служит заглушка, уплотнённая паклей. Конструкция обычно покрыта краской в несколько слоёв. Такой вариант чаще встречается в старых домах с чугунными радиаторами.

Если слышны и ощутимы признаки завоздушенности (шумы и холодные батареи), то действовать придётся по схеме, проверенной временем.

Для сохранения имущества и здоровья нужно позаботиться об отключении стояка. Если заглушка полностью выкручена, то будет потоп.

Необходимый инструмент и материалы:

• разводной ключ;
• таз для жидкости;
• растворитель.

Сначала заглушка обматывается тряпкой с растворителем. Придётся подождать, пока краска размягчится. После этого её нужно счистить.

Затем разводным ключом начинают осторожно раскручивать заглушку. Когда заглушка сдвинется с места, следует очень медленно поворачивать её, пока не появится звук выходящего воздуха

Когда заглушка сдвинется с места, следует очень медленно поворачивать её, пока не появится звук выходящего воздуха.

Когда шипение прекратится, заглушку заново уплотняют паклей или специальной лентой и аккуратно вкручивают на место.

Что собой представляет кран Маевского

Попытки решить проблему образования воздушных пробок в отопительных системах предпринимались еще в начале 20 века. Для этого активно использовались краны – они справлялись с задачей спуска воздуха, но их часто использовали не только по прямому назначению, но и для слива воды из отопительного контура для других целей.

Неконтролируемый сброс теплоносителя наносил ущерб теплосети, так как мог вызвать образование дополнительных воздушных пробок и изменение давления в трубах. Кроме того, из-за высокой температуры воды, поступающей в радиаторы, могли пострадать и люди, использующие ее.

Изобретатель Ч.Б. Маевский, чьим именем назван воздухоотводчик, придумал не сам кран для спуска воздуха, а способ герметизации его деталей. Маевский предложил соединять части крана конус в конус. Это позволило сохранить герметичность узла теплосети в закрытом положении. Кроме того, такая конструкция сделал неудобным набор воды из отопительного прибора.

Рекомендуем ознакомиться: Как вручную или с помощью приспособлений согнуть металлопластиковую трубу

Устройство и принцип работы

Кран Маевского изготавливают из материалов, устойчивых к коррозии, таких как латунь. Снаружи корпус из металла может иметь пластиковую оболочку для придания более эстетичного внешнего вида.

Основные части конструкции крана Маевского:

• корпус с входным калибровочным и выходным сливным отверстиями,
• конусный игольчатый клапан,
• уплотняющее кольцо,
• вентиль или запирающий винт с головкой под ключ или отвертку.

Конструкция воздухоотводчика может меняться и дополняться другими элементами, иметь разный диаметр резьбы, при этом принцип действия сохраняется.

В закрытом положении игольчатый клапан поддерживает герметичности системы и не пропускает теплоноситель наружу. При повороте запорного винта, игла сдвигается, освобождая сливное отверстие.

Воздух поступает из батареи в калибровочное отверстие клапана и через сливное отверстие высвобождается наружу. После спуска воздуха образовавшаяся полость заполняется горячей водой, восстанавливается циркуляция теплоносителя, выравнивается давление внутри труб.

Как сделать — на этот раз меняем радиатор в квартире

Скоро начнется отопительный сезон. И, хотя у меня в квартире установлен газовый котел «Проскуров» и я от капризов ЖКХ не завишу, но подготовиться все равно надо.

Все лето периодически заглядывал в расширительный бачок, доливал кипяченую и отстоянную воду (такая вода – чистая, поскольку все минеральные соли осаждаются на дно емкости, в которой она хранится). Но неприятность пришла с другой стороны – это, впрочем, как обычно.

Проверял котел – включил его, вроде все греет, но через полчаса заметил, что радиатор в зале нагрелся неравномерно. Левые секции холоднее, и верхняя часть тоже. Радиатор был алюминиевый, и было ему от роду всего два года, поэтому на протечку грешить не стал, а решил, что просто батарея завоздушилась.

Особенности включения в систему отопления

Есть особенности на монтаже воздухоотводящих кранов, когда они вворачиваются в корпус существующих радиаторных пробок. Радиаторные пробки обычно вкручиваются по левой резьбе. Кран же закручивается вправо, и потому сантехнику необходимо фиксировать пробку одним ключом и одновременно заворачивать воздухоотводчик вторым. Но это технические мелочи, о которых не помешает-таки знать неискушённым обывателям.

Схемотехника для вертикального размещения радиаторов отопления с использованием кранов Маевского. Как видно из схемы, в зависимости от вида подключения определяется конкретная установка воздухоотводчиков

Схематика установки воздухоотводящих устройств тоже имеет некоторые особенности. Так, если система радиаторов построена по схеме вертикального расположения приборов, воздухоотводящие краны обычно размещают на радиаторах самого верхнего уровня.

Но в схеме параллельного подключения, даже при вертикальной структуре, краны Маевского ставят в приборах нагрева нижнего и верхнего уровней. А вообще, в сантехнической практике установка в каждом отдельном случае делается с учётом возможного скопления воздуха в системе.

Ещё один вариант схемы, которая находит широкое применение в быту. В этом варианте воздухоотводящие устройства монтируются на каждом отдельном радиаторе отопительной системы

Если ведётся монтаж отопительной системы по горизонтальной схеме, здесь воздухоотводчиками, как правило, оснащается каждый прибор отопления. По большому счёту, желательно оборудовать кранами, отводящими воздух, практически любое оборудование системы отопления. Реально оснащению подлежат:

• все находящиеся в системе батареи отопления;
• компенсаторы, байпасы и аналогичные приборы;
• регистраторы и змеевики;
• трубопроводы верхнего уровня отопительной системы.

Некоторые схемные решения предусматривают даже размещение крана Маевского на полотенцесушителях. Кстати, в продаже встречаются модели полотенцесушителей, конструкции которых имеют точку ввода крана Маевского.

Прежде чем принимать решение о покупке устройств отвода воздуха, рекомендуется внимательно изучить схему расположения приборов.

Небольшими по размерам специальными ключами удобно пользоваться в стеснённых условиях, где применению отвёртки мешают близко расположенные иные предметы

В зависимости от степени свободы доступа к оборудованию, следует устанавливать краны Маевского подходящей модификации.

Там, где сложно работать отвёрткой, лучше подойдут модели под ключ, а где сложно работать ключами, разумно разместить автоматические устройства. Внимательный анализ поможет сделать обслуживание устройств более эффективным и сэкономить на покупке.

Автоматические воздухоотводчики традиционно монтируются на линиях трубопроводов, в точках потенциального скопления воздушных масс. На батареях отопления такие приборы, как правило, не используют

Ручные устройства имеют максимально упрощённую конструкцию, к примеру, по сравнению с автоматическими воздухоотводчиками. Но, как показывает практика, простота – залог надёжности.

Если в системе отопления используются чугунные радиаторы, надёжными для такой системы больше видятся именно ручные краны, нежели автоматы. Между тем, степень надёжности конструкции во многом зависит от качества металла (латуни), из которого сделан воздушный отводчик.

Кран Маевского в сборе на капроновой пробке. Конструкция, специально подготовленная для установки в системе, построенной на полипропиленовых трубах

Ещё можно упомянуть опыт внедрения кранов Маевского в схемы отопления, построенные на пластиковых трубах. Этот материал вполне надёжно держит стабильное давление и температуру, но слаб против гидроударов.

Установка крана Маевского в паре с предохранительным клапаном повышает надёжность системы для таких случаев. И вообще, для схем, где стабильность давления под вопросом, рекомендуется применять краны в качестве стабилизаторов.

В видеоролике продемонстрирован принцип работы крана Маевского и даны рекомендации по его установке:

Простые по конструкции и удобные для обслуживания, воздухоотводчики являются ещё и неотъемлемой технической частью любой системы отопления. Умышленное исключение устройств из системы грозит обернуться тяжкими последствиями, вплоть до размораживания батарей и труб в зимний период. Игнорировать краны Маевского невозможно, их нужно просто подобрать под конкретную систему.

Конструктивные особенности

Конструкция крана достаточно проста. Она состоит из корпуса с калиброванным тонким отверстием и вкручиваемого в него запорного винта с конусной головкой. В корпусе имеется отверстие для выхода наружу воздуха.

Наружный конец запорного винта может быть выполнен в виде:

• шлицевой головки под отвертку;
• четырехгранной головки под специальный ключ;
• ручки барашкового типа для отворачивания винта рукой.

В некоторых конструкциях внутри корпуса имеется отдельная воздухосборная камера с отверстием для выхода воздуха.

Снаружи корпуса выполнена стандартная резьба для установки крана в отверстие радиатора вместо пробки (заглушки).

Устройство крана Маевского

Чтобы спустить воздух, запорный винт откручивается на половину оборота (можно на полный оборот). При этом открывается калибровочное отверстие, через которое воздух из радиатора сначала попадает в отверстие в корпусе крана, а затем выходит наружу.

После полного удаления воздуха запорный винт нужно закрутить до упора.

Альтернативное удаление воздуха из радиаторов

Помимо крана Маевского для чугунных радиаторов можно использоваться следующие приспособления:

1. Обычные водопроводные краны. Недостаток – большой расход теплоносителя при стравливании воздуха.

2. Выпустить воздуха можно путем ослабления резьбового соединения отдельных элементов системы. Для этого резьба постепенно раскручивается до начала выхода воздуха, после чего затягивается обратно.

Недостаток – ослабление герметичности соединений, что может в дальнейшем привести к протечкам.

3. Использование систем с расширительным бачком открытого типа, который выполняет функции воздухоотводчика. Такой способ не всегда достаточно эффективен, поэтому чаще всего на них дополнительно ставятся краны Маевского.

4. Использование в схеме с нижней разводкой подачи теплоносителя по стоякам специальных воздушных труб, продолжающихся за радиаторами верхнего этажа и соединяемых с централизованным воздухосборником.

Данный способ достаточно эффективен, но требует дополнительного расхода труб.

Сочетания цветов

Стилисты советуют учесть такие нюансы:

• направление в интерьере;
• сочетание оттенков;
• освещенность.

Гораздо проще выбрать палитру, если стиль для кухни с гостиной ужу подобран. Например, для неоклассики и прованса характерны свои сочетания. В классическом интерьере дизайнеры сочетают пастельную гамму, бледные цвета, которые слегка разбавлены темными оттенками.
Во французских деревенских домиках часто можно увидеть нежно-голубые, розовые, фисташковые цвета. Ар-деко оформители составляют из предметов и отделочных материалов черного и белого, иногда — бежевого и коричневого или серебристого и черного цветов.Главное выбрать оттенок для стен. Белый станет универсальным, он расширит пространство, а позднее можно закрасить их любой краской.
Однако в зоне для приготовления пищи белизна перестает выглядеть свежо.Более практичными будут бежевые или серые оттенки. Этот фон подчеркнет другие цвета. В монохромном интерьере дизайнеры советую клеить обои необычного цвета или с фотопринтом.

Кран Маевского в пневматических системах

Техническая особенность крана Маевского — это уникальность конструкции.

Его можно использовать не только для выведения воздуха, но также и жидкости. А именно жидкости из пневматической системы, в которой повышенное давление воздуха. Поступление сжатого воздуха от компрессора в систему, сопровождается большим количеством водяного пара. Специальные устройства вымораживания и различные фильтры отбирают излишнюю влагу. При длительной эксплуатации в трубах может накапливаться большое количество жидкости. Ее скопление происходит в нижней зоне пневматических проводов, а также разбрызгивается по всей системе. Вода не должна попадать на рабочее пневматическое устройство. Вот тут спасением оказывается кран Маевского. Только в данной ситуации его монтируют в нижнюю часть контура. Процесс стравливания начинается с избавления от воды и заканчивается выпуском воздуха. После чего кран закрывают и система вновь герметичная.
