Схемы подключения биметаллических радиаторов

Как получить разрешение

Старые модели отопительных приборов могут не отвечать требованиям качества.

Постановлением Правительства РФ № 491 в августе 2006 года были приняты правила, регулирующие состав общего имущества в многоквартирном доме. Согласно 6-му пункту этих правил, к такому имуществу относится система отопления, расположенная внутри дома.

В нее включены:

• стояки;
• арматура (регулирующая и запорная);
• обогревающие элементы (радиаторы);
• общедомовые счетчики тепловой энергии;
• другие виды оборудования, которое является частью теплосетей.

К сожалению, при возникновении ситуаций, касающихся замены отопительных приборов в квартирах, обе стороны трактуют эти правила в своих интересах. Владельцы жилья полагают, что раз отопительная система принадлежит к общей собственности, то заменой неисправного оборудования должна заниматься домоуправляющая организация.

Работники ЖЭК, в свою очередь, утверждают, что к общему имуществу относятся только стояки и батареи, которые проходят через несколько жилых помещений, например те, что установлены на лестничных клетках.

После поступления информации от собственника об аварии для предотвращения более серьезных последствий повреждения следует немедленно устранить за счет сил и средств УК.

После того как управляющая компания примет претензию о замене радиаторов, можно считать, что владелец жилья с аварийным радиатором решил вопрос, как поменять батареи через ЖЭК бесплатно.

Если жильцы решили обновить батареи не из-за аварийной ситуации, а лишь из стремления улучшить их внешний вид или эксплуатационные характеристики, сделать это можно и самостоятельно, но при непосредственном участии управляющей компании.

Несмотря на то, что эти работы не входят в компетенцию УК, обращение к специалистам поможет выяснить, как правильно поменять батареи отопления.

Несанкционированное вмешательство в отопительную систему может нарушить схему ее работы, а отвечать за это придется тому, кто предпринял самовольные действия.

Чтобы сделать все по правилам, нужно найти организацию, которая заменит радиаторов.

ЖК РФ, батарея, являясь частью общего имущества, может быть заменена только при согласии всех собственников на собрании.

Если проигнорировать этот факт, замена батареи в квартире будет расценена как самовольное распоряжение общим имуществом, что влечет за собой определенную ответственность для нарушителя. Например, если случится аварийная ситуация собственник, самовольно заменивший батареи, будет устранять последствия ЧП за свой счет. Что же делать?

Первое, что нужно сделать перед заменой батареи в квартире, это согласовать подобные действия с управляющей компанией.

1. Если радиаторы меняются на аналогичные, достаточно поставить в известность управляющую компанию. Никаких дополнительных согласований не потребуется.
2. Если батареи меняются на отопительные приборы, подразумевающие изменение конфигурации или увеличение площади нагрева, то кроме уведомления управляющей компании, потребуется провести экспертизу. В некоторых случаях установка новых радиаторов отрицательно отражается на тепловом балансе дома. Эксперт сможет установить возможность монтажа.

Что нужно знать о монтаже радиаторов отопления

В частном доме монтаж может выполнить хозяин. Даже если при запуске системы обнаружится течь, несложно отключить индивидуальное отопление для устранения недоделок. В многоэтажных домах всё сложнее. Если в местах стыка труб и радиаторов теплоноситель начнёт прокапывать спустя 2-3 недели после начала отопительного сезона, сложно отключить систему отопления всего дома. К тому же пострадают соседи из-за отсутствия отопления или из-за затопления.

Специалисты-сантехники знают, как правильно установить радиаторы отопления в квартире, поэтому лучше доверить выполнение этой работы им.

Даже если после запуска системы случится авария, они будут нести ответственность за произошедшее. Им придётся её устранить за собственные средства, а также оплатить ущерб, причинённый жильцам. Если осуществляемая мастерами установка радиаторов отопления цена на которую оказалась слишком высокой, потребителю не по карману, работу придётся делать самостоятельно. Для этого нужно ознакомиться с инструкцией, прилагаемой к новому отопительному прибору, изучить схему монтажа.

Перед тем, как выполнить монтаж радиаторы отопления своими руками, ознакомьтесь со следующими нормами СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»:

• расстояние от радиатора до пола должно быть не менее десяти сантиметров, до стены – 3-5 см, до подоконника – пять и более сантиметров;
• длина отопительного прибора должна составлять 50-75% ширины окна, под которым он крепится;
• центральная вертикальная ось батареи должна примерно совпадать с аналогичной осью окна. Допустимое отклонение составляет 20 мм. Эта норма не обязательная, а рекомендуемая;
• также правильная установка радиатора отопления предполагает монтаж прибора в местах наибольшей циркуляцией воздуха (под окном, недалеко от дверей);
• допускается снизить расстояние от устройства до стены до 2,5 см, если покрыть её поверхность теплоотражающим экраном, который содержит слой фольги. Благодаря нему тепло будет отталкиваться от поверхности стены, а не поглощаться ею. В результате таких мер воздух прогреется сильнее, а экономия тепла составит до пятнадцати процентов.

После покупки радиатора отопления монтаж выполняется в зависимости от вида системы и схемы подключения.

Варианты обвязки радиаторов отопления

Установка радиаторов отопления подразумевает их подключение к трубопроводам. Есть три основных способа подключения:

• седельное;
• одностороннее;
• диагональное.

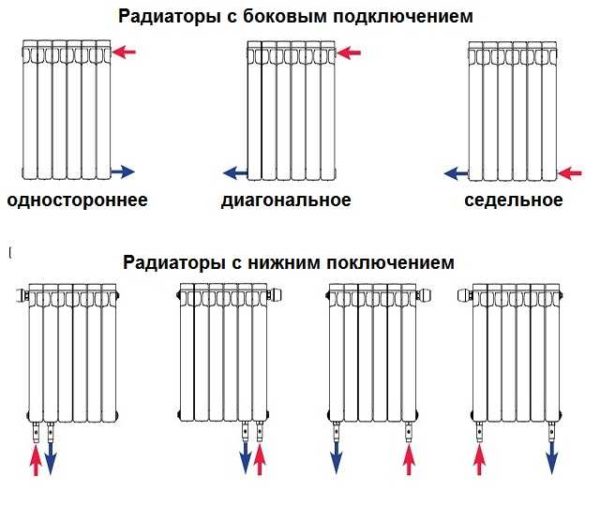

Варианты подключения

В случае если радиаторы ставите и нижним подключением, выбора у вас нет. Каждый производитель жестко привязывает подачу и обратку и его рекомендации соблюдать надо неукоснительно, так как иначе тепла просто не получите. С боковым подключением вариантов больше (подробнее о них написано тут).

Обвязка при одностороннем подключении

Одностороннее подключение чаще всего применяется в квартирах. Может быть двухтрубным или однотрубным (наиболее частый вариант). В квартирах все еще используют металлические трубы, потому рассмотрим вариант обвязки радиатора стальными трубами на сгонах. Кроме труб подходящего диаметра нужны два шаровых крана, два тройника и два сгона — детали с наружной резьбой на обоих концах.

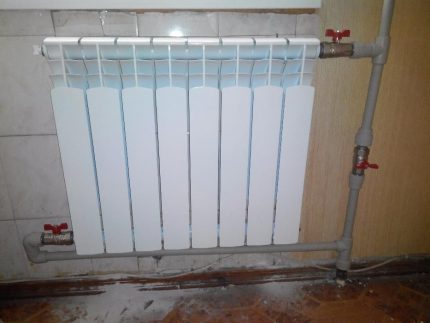

Боковое подключение с байпасом (однотрубная система)

Все это соединяется как показано на фото. При однотрубной системе байпас обязателен — он позволяет отключить радиатор не останавливая и не спуская систему. Кран на байпас ставить нельзя — им вы перекроете движение теплоносителя по стояку, чем вряд ли обрадуете соседей и, скорее всего, попадете под штраф.

Все резьбовые соединения уплотняются фум-лентой или льняной подмоткой, поверх которой наносится упаковочная паста. При вкручивании крана в коллектор радиатора много подмотки не требуется. Слишком больше ее количество может привести к появлению микротрещин и последующему разрушению. Это актуально практически для всех типов отопительных приборов, кроме чугунных. При установке всех остальных, пожалуйста, без фанатизма.

Вариант со сваркой

Если есть навыки/возможность использования сварки, можно байпас приварить. Именно так обычно выглядит обвязка радиаторов в квартирах.

При двухтрубной системе байпас не нужен. К верхнему входу подключается подача, к нижнему — обратка, краны, естественно, нужны.

Односторонняя обвязка при двухтрубной системе

При нижней разводке (трубы проложены по полу) такой тип подключения делают очень редко — получается неудобно и некрасиво, намного лучше в этом случае использовать диагональное подключение.

Обвязка при диагональном подключении

Установка радиаторов отопления с диагональным подключением — самый оптимальный вариант с точки зрения теплоотдачи. Она в этом случае самая высокая. При нижней разводке данный тип подключения реализуется несложно (пример на фото) — подача с оной стороны вверху, обратка с другой внизу.

Однотрубная система с вертикальными стояками (в квартирах) выглядит не столь хорошо, но люди мирятся из-за более высокой эффективности.

Подача теплоносителя сверху

Обратите внимание, при однотрубной системе снова необходимо наличие байпаса

Подача теплоносителя снизу

Обвязка при седельном подключении

При нижней разводке или скрытом подведении труб установка радиаторов отопления таким способом самая удобная и самая малозаметная.

При седельном подключении и нижней однотрубной разводке есть два варианта — с байпасом и без него. Без байпаса краны все равно ставят, при необходимости можно радиатор снять, а между кранами установить временную перемычку — сгон (кусок трубы нужной длинны с резьбой на концах).

Седельное подключение при однотрубной системе

При вертикальной разводке (стояки в многоэтажках) такой тип подключения можно увидеть нечасто — слишком большие потери по теплу (12-15%).

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Отопительные приборы: порядок замены

Чтобы заменить батарею, требуются знать закон и собственные гражданские права.

Куда следует обращаться?

При аварии надо срочно оповестить ЖЭК, информировав о факте прорыва. Если он произошёл ночью, то звоните по номеру аварийной круглосуточной службы.

Желательно зафиксировать – либо на видео, либо на фото, факт затопления, а также то, в какое состояние пришла квартира. ЖЭК не любит производить выплату расходов на ремонт, пытаясь доказать, что виноват владелец.

При аварии собственник принимает решение о том, кого пригласить для ремонта: специалистов из ЖЭКа либо частников. Ценник у этих специалистов примерно одинаков. Приводим сравнительную таблицу:

Необходимость действий	Контора ЖКХ	Частная контора
Необходимость согласовывать действия	Нет никакой необходимости согласования, так как работы будут производиться после: тщательного обследования; составления дефектного соглашения; составления карты – схемы выполнения работ.	Надо согласовывать с УК
Гарантия оказанных услуг	Проверка качества произведённых работ возможна только при запуске отопительного сезона. Для сотрудников ЖКХ это проще, ведь именно они запускают систему.	Гарантия даётся при заключении соглашения на предоставление услуг. Но частники не реагируют на жалобы. Тогда приходится подавать судебный иск.

Образцы заявлений

Можно подать заявления двух видов:

1. С просьбой осуществить смену радиатора.
2. С просьбой произвести отключение стояка и водного слива. Заявление на замену батарей отопления в квартире требуется для того, чтобы получить разрешение и договориться о времени работ, а заявление второе – с целью проведения необходимых работ.

Эти заявления не имеют регламентированной формы составления, поэтому пишутся произвольным образом, за подписью заявителя, а именно:

• в правом верхнем углу надо указать: информацию о должностном лице, название и юридический адрес УК. Затем обозначить имя заявителя (ФИО, адрес, контакты);
• по центру листа написать название документа: «Заявление». Ниже подробно изложить проблему. Полезно ссылаться на нормы закона/государственные акты;
• в качестве доказательства полезно приложить фото/видео съёмку. Для этого, под текстом заявления, надо написать слово: «Приложение», затем перечислить все прилагаемые материалы;
• внизу надо указать дату и завизировать подписью.

К заявлению необходимо приложить:

• документ собственности на жильё;
• удостоверение личности заявителя с копией;
• план квартиры с планировкой и обозначением отопительной системы.

Секретарь ЖЭКа обязан принять бумаги, присвоив им регистрационный номер. Рассматривается заявление месяц, с даты его подачи. О результатах рассмотрения ЖЭК обязан сообщить заявителю письменно.

Стоимость

Стоимость замены отопительных приборов через ЖЭК зависит от региона: в столице цена будет гораздо дороже, чем в провинции. Приводим средний ценовой диапазон замены батарей:

• отключение воды в стояках – от 500 до 1.700 руб.;
• цена за замену радиатора (без учёта цены батарей) – от 4.000 до 6.000 руб.;
• аварийный радиатор (который подтекает, при наличии заключения об этом) – заменяется бесплатно, путём подачи заявки на имя УК;
• за одну батарею сантехник попросит от 3.000 до 6.000 руб. Сюда включается: замена труб, сварка, монтаж.

Диагональное соединение

При диагональном подключении приборов отопления можно получить наиболее эффективную теплоотдачу. При нижней разводке процесс подключения выглядит довольно просто: в верхний вход с одной стороны осуществляется подача теплоносителя, который выходит с другой стороны в нижней части.

Такая конструкция выглядит более эстетично, чего нельзя сказать об однотрубной системе с вертикальным стояком. Однако зная, как правильно установить радиатор отопления, можно и с этим вариантом добиться высокой эффективности обогрева.

При решении вопроса, как правильно поставить батареи отопления, следует знать, что при подключении радиатора к однотрубной системе обязательно требуется установка байпаса.

Монтаж батареи отопления

Установку батареи лучше перепоручить технику из управляющей компании (она же потом проверит, как работает новый радиатор). Но если вы рассчитываете на себя, учитывайте ряд особенностей. Первая из них — принцип размещения теплоносителя. Именно от этого зависит качество работы агрегата. Оптимальное место для установки радиатора — под окном. Поднимаясь наверх, согретый воздух препятствует проникновению в жилище уличного холода.

Важно! Радиатор ставят не прямо, а под небольшим углом. Это необходимо, чтобы внутри корпуса не копился воздух

Как разметить радиатор и установить краны

Удалив прежний радиатор, размечают место под новый агрегат и устанавливают кронштейны

Очень важно соблюсти расстояния, предписанные СНиП, вертикальность и горизонтальность. Принцип един для всех батарей, алюминиевых и чугунных

Фото 2. Процесс проверки правильности установки радиатора отопления при помощи строительного уровня.

При любом типе отопления монтаж агрегата начинают с крепления полнопроходных шаровых кранов. С их помощью при необходимости можно будет снять радиатор для прочистки или ремонта, не перекрывая стояк.

Батарея располагается на середине окна, допустимая погрешность — не более 200 мм.

Теперь обратите внимание на промежуток между полом и обогревателем. Максимально допустимый показатель — 12 см

Между верхним краем батареи и самой нижней точкой подоконника — как минимум пять сантиметров. Максимум столько же оставьте между стеной и радиатором.

Схема подключения

Схема подключения радиатора зависит от того, где находятся входные и выходные отверстия батареи.

Всего таких схем три:

• однотрубная (до 20% теплопотерь);
• перекрестная (2%);
• нижняя (13%).

Наиболее часто встречается однотрубная схема. Нижняя встречается в основном в таунхаусах. Ее отличает простота установки радиатора и наиболее низкие теплопотери.

Чугунная и алюминиевая батареи устанавливаются по одному и тому же принципу. В деревянном доме или здании старой постройки лучше устанавливайте чугунный агрегат не на кронштейн, а на специальные ножки (часто они идут в комплекте с батареей, также их можно купить отдельно). Потребуются и дополнительные подпорки.

Справка. Помните, что вес чугунного обогревателя может составлять до центнера, воспользуйтесь помощью напарника.

Порядок проведения работ

Чтобы правильно провести замену радиаторов отопления в квартире, необходимо:

1. Согласовать переделку со службой эксплуатации.
2. Приобрести необходимые материалы.
3. Выполнить предварительную сборку узлов.
4. Подготовить инструменты.
5. Договориться с бригадой (если не планируется выполнять работы самостоятельно).
6. Оформить переделку в ЖЭКе, определиться с датой проведения работ.
7. Демонтировать старые радиаторы.
8. Установить кронштейны.
9. Навесить новые батареи.
10. Провести подключение к трубам отопления.
11. Проверить работу системы.

Во время предварительной сборки узлов устанавливаются все необходимые элементы: заглушки, прокладки, краны Маевского и т.п. Кроме того, можно заранее провести разметку в тех местах, где будут отрезаны трубы. При этом следует использовать отвес и уровень, чтобы новый радиатор стал ровно.

Если подводящие трубы также требуют замены, необходимо подготовить и эти элементы: отрезать куски подходящей длины, присоединить тройники и т.п. Все это делается для того, чтобы быстрее выполнить монтаж после спуска воды из системы отопления. Такая мера будет более чем актуальна, если необходимость поменять старые батареи возникла во время отопительного сезона.

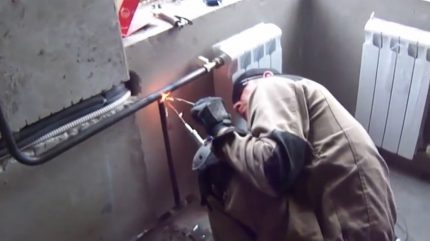

Для замены металлических труб используют сварку. На краях конструкций нужно будет нарезать резьбу, чтобы надежно соединить их с радиатором

Порядок демонтажа старых батарей зависит от того, нужно ли заменять и трубы. Если подводящие коммуникации требуется сохранить, придется аккуратно отвинтить старую батарею

При этом важно сохранить сгон – достаточно длинную резьбу на краю трубы. Радиатор фиксируется с помощью гайки и муфты, которые придется отвинтить

Процедура может оказаться довольно сложной. Если детали не двигаются с места, можно попытаться ослабить соединение с помощью антикоррозийных составов. В самом крайнем случае радиатор просто срезают болгаркой. Должно остаться хотя бы 10 мм резьбы. С нее следует удалить заусенцы.

Если решено оставить старые стальные трубы, то демонтаж радиатора нужно проводить аккуратно, чтобы осталась неповрежденной резьба на сгонах

Если сохранить сгон не удалось, придется наращивать трубы, а также нарезать новую резьбу. Снятые контргайки в дальнейшем можно будет использовать повторно при монтаже нового радиатора. Демонтировать радиатор гораздо проще, если трубы тоже будут заменять. В этом случае их просто срезают в подходящем месте. Обычно это место, где система поворачивает к соседям вверху и внизу.

Теперь нужно установить кронштейны, а затем навесить на них новый радиатор. На этом этапе иногда приходится корректировать длину подводящей трубы. Остается восстановить резьбовое соединение

Очень важно правильно выполнить уплотнение. Для этого обычно используют лен или сантехническую нить

Некоторые мастера не рекомендуют использовать на таких соединениях ФУМ-ленту. Уплотнитель наматывают по часовой стрелке таким образом, чтобы он образовал конус, растущий от края резьбы. Затем навинчивают соединительную гайку. Если часть уплотнителя осталась снаружи, это нормально. Но его слой не должен быть слишком толстым.

При таких работах образуется много мусора. Их лучше всего производить во время капительного ремонта, после того, как установлены окна

Чтобы добиться максимальной герметичности, иногда уплотнитель пропитывают краской, после чего навинчивают контргайку. Затем выступающий утеплитель также пропитывают краской. Водоэмульсионный состав для этих целей не подойдет. После высыхания краски развинтить соединение очень сложно.

По окончании подключения с радиатора снимают защитную пленку. Нужно также проверить положение воздухоотводчика. Его отверстие должно быть направлено вверх. Чтобы проверить качество работы, нужно попросить сантехников, чтобы они закачали воду в отопительный контур под давлением.

Пленку, в которую упакован новый радиатор, лучше снимать уже после того, как он установлен, чтобы случайно не повредить покрытие

Это позволит выявить и сразу устранить протечки. Во время эксплуатации не помешает понаблюдать за радиатором первое время, а также проверять состояние соединений, чтобы убедиться, что они не протекают.

Виды трубной системы

В схеме отопительной системы принципиальное значение имеет взаиморасположение входа подачи теплоносителя и выхода «обратки». Это зависит от направления теплоносителя и от типа трубной системы.

Однотрубная система

Это упрощенный вариант обустройства отопления в коттедже. Данный вариант довольно экономичен, так как требует для разводки меньше труб и выполняется с меньшими трудозатратами на монтажные работы. Система представляет собой цепь радиаторов, соединенных одной трубой. Теплоноситель, нагретый в котле, поступает поочередно в каждый радиатор, перетекая из одного в другой. То есть «обратка» из одой батареи становится подачей для следующей, и т. д.

Однотрубная схема подключения радиаторов отопления в частном доме имеет один существенный недостаток – при ней радиаторы нагреваются неравномерно. Самым горячим всегда будет первый радиатор, а дальше от батареи к батарее температура будет постепенно снижаться. Следовательно, поддерживать одинаковую температуру во всех помещениях имея однотрубное отопление невозможно.

Схема однотрубного отопления двухэтажного коттеджаИсточник utepleniedoma.com

При определенных особенностях планировки однотрубная система может быть вполне подходящей. Так, если в небольшом доме цепь радиаторов будет начинаться с жилых комнат и заканчиваться техническими помещениями, этот вариант может оказаться оптимальной. Но в просторных коттеджах лучше устанавливать двухтрубное отопление.

Двухтрубная система

Более дорогостоящий в обустройстве, но простой и удобный в эксплуатации вариант. В этой системе функционируют одновременно две линии труб. Первая подает горячую воду к каждой батарее. То есть идет одна труба с заходом в каждый радиатор. Теплоноситель, прежде чем попасть в радиатор, независимо от его расположения в цепи, не заходит в соседние радиаторы, а идет напрямую. Вторая труба собирает обратку из всех радиаторов и доставляет ее в коллектор нагрева.

Преимущества донного типа разводки в том, что во всех точках теплообмена достигается практически одна температура. Такая система лучше поддается регулировке и обеспечивает равномерный обогрев всего здания.

Схема двухтрубного отопления коттеджаИсточник ro.decorexpro.com

Лучевая (коллекторная) система

Коллекторная схема это вариант двухтрубного подключения, но с более сложной разводкой. Применяется в тех случаях, когда нужно скрыть трубы, например под напольным покрытием. В этом случае обустраивается два коллектора – под подачу и под обратку, и от каждого радиатора тянется одна труба в первый коллектор, и еще одна во второй.

В некоторых схемах подключения применяются два вида системы. Весь дом может отапливаться по двухтрубному принципу, но для отдельного участка, например веранды или большой гостиной применена связка нескольких радиаторов по однотрубному принципу. При разработке двухтрубной схемы подключения батарей отопления в частном доме главное не запутаться в коллекторах подачи и обратки.

Лучевая (коллекторная) схема отопленияИсточник firmacz.ru

Естественное или принудительное движение воды?

Вариант подключения батарей зависит от того, какой тип движения воды или антифриза предполагается использовать для функционирования системы. Есть всего 2 варианта: естественная циркуляция и принудительная.

Первый вариант предполагает использование физических законов без покупки и установки дополнительных устройств. Подходит в том случае, когда теплоносителем выступает вода. Любая незамерзайка будет хуже циркулировать по системе.

Система состоит из котла, подогревающего воду, расширительного бачка, подающего и обратного трубопроводов, батарей. Вода, нагреваясь, расширяется и начинает свое движение по стояку, посетив по очереди установленные радиаторы. Охлажденная же вода из системы самотеком идет обратно в котел.

При таком варианте циркуляции горизонтальный трубопровод устанавливают с небольшим наклоном в сторону движения теплоносителя. Эта система является саморегулируемой, ведь в зависимости от температуры воды меняется и ее количество. Циркуляционный напор повышается, позволяя водице равномерно нагревать помещение.

При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. Такие способы подключения радиаторов к системе отопления выгодно использовать для небольших помещений.

Важно оборудовать батареи воздушными спускниками для удаления лишнего воздуха или установить на стояках автоматические воздухоотводчики. Котел лучше всего располагать в подвале, чтобы он находился ниже, чем отапливаемое помещение

Схема подключения радиаторов с естественной циркуляцией теплоносителя должна предусматривать незначительный уклон по направлению движения воды

Для домов площадь которых 100 м2 и более предстоит менять систему циркуляции теплоносителя. В таком случае понадобится специальный прибор, стимулирующий движение воды или антифриза по трубам. Речь идет об установке циркуляционного насоса. Его мощность зависит от площади отапливаемого помещения.

Устанавливается насос на подающем или обратном трубопроводе. Чтобы удалять из системы лишний воздух, предстоит в самой верхней точке трубопровода вмонтировать автоматические спускники или использовать батареи с кранами Маевского для ручного стравливания.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. В таком случае нужно устанавливать расширительный бак закрытого типа, чтобы испарения не вредили здоровью жителей дома

Циркуляционный насос применяется в двух- и однотрубных схемах с горизонтальной и вертикальной системой подключения отопительных приборов.

Правила установки радиаторов отопления

Требования по длине — это далеко не все рекомендации. Есть еще правила расположения под окном относительно пола, подоконника и стены:

• Располагать отопительный прибор требуется строго посередине оконного проема. При монтаже находите середину, отмечаете ее. Потом вправо и влево откладываете расстояние до места расположения креплений.
• От пола расстояние 8-14 см. Если сделать меньше — трудно будет убирать, если больше — внизу образуются зоны холодного воздуха.
• От подоконника радиатор должен отстоять на 10-12 см. При более близком расположении ухудшается конвекция, падает тепловая мощность.
• От стены до задней стенки расстояние должно быть 3-5 см. Этот зазор обеспечивает нормальную конвекцию и распространение тепла. И еще один момент: при малом расстоянии на стене будет оседать пыль.

Исходя из этих требований, определяете наиболее подходящий размер радиатора, а потом подыскивать модель, удовлетворяющую им.

Способы крепления в зависимости от типа стены

Это общие правила. Некоторые производители имеют свои рекомендации. И воспримите как совет: перед покупкой внимательно изучите требования по установке. Убедитесь, что все условия вас устраивают. Только после этого покупайте.

Чтобы снизить непроизводственные потери — на нагрев стены — за радиатором на стене закрепите фольгу или фольгированный тонкий теплоизолятор. Такая простая мера позволит сэкономить 10-15% на отоплении. Именно настолько возрастает теплоотдача. Но учтите, что для нормальной «работы», от блестящей поверхности до задней стенки радиатора должно быть расстояние не менее 2-3 см. Потому теплоизолятор или фольгу нужно закрепить на стене, а не просто прислонить к батарее.

Когда же надо устанавливать радиаторы? На каком этапе монтажа системы? При использовании радиаторов с боковым подключением, сначала можно навесить их, потом приступать к разводке трубопровода. Для нижнего подключения картина иная: необходимо знать только межосевое расстояние патрубков. В этом случае устанавливать радиаторы можно уже после окончания ремонта.

Для повышения тепловой мощности закрепите на стене фольгу
