Отличия открытой и закрытой системы отопления

Имеются следующие отличительные особенности систем открытого и закрытого отопления:

По месту размещения расширительного бака.В открытой системе отопления бак располагают в наивысшем месте системы, а в закрытой системе расширительный бак можно устанавливать в любом месте, даже рядом с котлом.
Закрытая система отопления изолирована от атмосферных потоков, что препятствует попаданию воздуха. Это увеличивает срок службы. За счёт создания дополнительного давления в верхних узлах системы снижается возможность образования воздушных пробок в радиаторах, расположенных сверху.
В открытой системе отопления используются трубы с большим диаметром, что создаёт неудобства, также монтаж труб осуществляется под наклоном для обеспечения циркуляции. Не всегда имеется возможность скрыть толстостенные трубы

Для обеспечения всех правил гидравлики необходимо учитывать уклоны распределения потоков, высоту подъёма, повороты, заужения, подключение к радиаторам.
В закрытой системе отопления используются трубы меньшего диаметра, что удешевляет конструкцию.

Также в закрытой системе отопления важно правильно установить насос, что позволит избежать шума.

Преимущества открытой системы отопления

• простое обслуживание системы;
• отсутствие насоса обеспечивает бесшумную работу;
• равномерный прогрев отапливаемого помещения;
• быстрый пуск и остановка системы;
• независимость от электроснабжения, если в доме не будет электричества, то система будет работоспособна;
• высокая надёжность;
• не требуется особых навыков для установки системы, в первую очередь устанавливается котёл, мощность котла будет зависеть от отапливаемой площади.

Недостатки открытой системы отопления

• возможность уменьшения срока эксплуатации системы при попадании воздуха, так как уменьшается теплопередача, в результате чего появляется коррозия, нарушается циркуляция воды, образуются воздушные пробки;
• воздух, содержащийся в открытой системе отопления, может вызывать кавитацию, при которой разрушаются элементы системы, находящиеся в кавитационной зоне, такие, как арматура, поверхности труб;
• возможность замерзания теплоносителя в расширительном баке;
• медленный нагрев системы после включения;
• необходим постоянный контроль уровня теплоносителя в расширительном баке для исключения испарения;
• невозможность использования антифриза в качестве теплоносителя;
• достаточна громоздка;
• низкий коэффициент полезного действия.

Преимущества закрытой системы отопления

• простой монтаж;
• нет необходимости постоянно контролировать уровень теплоносителя;
• возможность применения антифриза, не боясь размораживания системы отопления;
• путём увеличения или уменьшения количества теплоносителя, подаваемого в систему, можно регулировать температуру в помещении;
• из-за отсутствия испарения воды снижается необходимость её подпитывать из внешних источников;
• самостоятельное регулирование давления;
• система экономичная и технологичная, имеет более длительный срок эксплуатации;
• возможность подключения к закрытой системе отопления дополнительных источников отопления.

Недостатки закрытой системы отопления

• самый главный недостаток — зависимость системы от наличия постоянного электроснабжения;
• при работе насоса требуется электричество;
• для аварийного электроснабжения рекомендуется приобрести небольшой генератор;
• при нарушении герметичности стыков возможно попадание воздуха в систему;
• размеры расширительных мембранных баков в закрытых помещениях большой площади;
• бак заполняется жидкостью на 60−30%, наименьший процент заполнения приходится на большие баки, на больших объектах применяются баки с расчётным объёмом в несколько тысяч литров.
• возникает проблема с размещением таких баков, используются специальные установки, чтобы поддерживать определённое давление.

Каждый, кто собирается установить систему отопления, сам выбирает, какая система проще и надёжней для него. Открытую систему отопления, благодаря простоте эксплуатации, большой надёжности, используют для оптимального отапливания небольших помещений. Это могут быть небольшие одноэтажные дачные дома, а также загородные дома.

Закрытая система отопления является более современной и более сложной. Её применяют в многоэтажных домах и коттеджах.

Принцип работы водяного отопления

Основой функционирования системы отопления является непрерывная циркуляция среды, выполняющей роль теплоносителя. Во время движения по трубам от источника нагревания (котла) к обогревающим приборам и обратно осуществляется отдача тепловой энергии и обогрев помещений. В качестве теплоносителя может использоваться не только вода, но также воздух, пар или антифриз (в домах нерегулярного проживания). Однако водяные системы отопления получили наибольшее распространение.

При обустройстве традиционного отопления используются физические явления и законы – тепловое расширение воды, конвекция и гравитация. После нагревания посредством котла происходит расширения теплоносителя, из-за чего в трубопроводе возникает давление. Среда при этом теряет в своей плотности и весе. Находящаяся внизу более тяжелая и плотная холодная вода выталкивает нагретые порции вверх: это объясняет исключительно вертикальное позиционирование выходящей из котла подающей трубы.

Благодаря создаваемому давлению и конвекции теплоноситель циркулирует внутри батарей, постепенно отдавая им свое тепло. Этот обмен энергией и приводит к обогреву помещений. Возвращающаяся обратно вода обычно имеет невысокую температуру: после этого цикл начинается заново.

Отопление, функционирующее за счет естественной циркуляции, также носит название самотечного и гравитационного. Стабильную циркуляцию жидкости обеспечивает угол уклона горизонтальных труб системы. Обычно это – 2-3 мм на погонный метр. В результате нагревания теплоносителя в магистрали создается гидравлическое давление. Так как вода способна сжиматься, даже небольшое превышение нормы чревато серьезными последствиями. Чтобы этого не допустить, любой отопительный контур оснащается специальным компенсирующим приспособлением – расширительной емкостью.

Разновидности отопительной системы

На практике можно встретить достаточно большое количество вариаций парового отопления. По количеству труб выделяют одно и двухтрубные разновидности паровых систем. В первом случае пар движется по трубе непрерывно.

В первой части своего пути он отдает тепло батареям и постепенно переходит в жидкое состояние. Дальше он двигается как конденсат. Чтобы не возникло препятствий на пути теплоносителя, диаметр трубы должен быть достаточно большим.

Бывает, что пар частично не конденсируется и прорывается в конденсатопровод. Для того чтобы исключить его проникновение в ветку, предназначенную для отвода конденсата, после каждого радиатора или группы приборов отопления рекомендуется устанавливать конденсатоотводчики

Значимым недостатком однотрубной системы является разница в нагреве радиаторов. Те, что расположены ближе к котлу, греются больше. Те, что дальше – меньше. Но заметной эта разница будет только в больших по площади зданиях. В двухтрубных системах пар движется по одной трубе, конденсат уходит по другой. Таким образом удается сделать равной температуру во всех радиаторах.

Но при этом значительно увеличивается расход труб. Как и водяное, паровое отопление может быть одно или двухконтурным. В первом случае систему используют только для отопления помещений, во втором – еще и для нагрева воды для бытовых нужд. Различается и разводка отопления.

Практикуется три варианта:

• С верхней разводкой. Магистральный паропровод прокладывается выше приборов отопления, от него опускаются трубы к радиаторам. Еще ниже, у самого пола укладывается конденсатопровод. Система является наиболее стабильной и простой в реализации.
• С нижней разводкой. Магистраль размещается ниже приборов парового отопления. В результате по одной и той же трубе, которая должна быть несколько большего, чем обычно диаметра, в одном направлении движется пар, а в противоположном – конденсат. Это провоцирует гидроудары и разгерметизацию конструкции.
• Со смешанной разводкой. Труба паропровода монтируется немного выше уровня радиаторов. Все остальное – как в системе с верхней разводкой, благодаря чему удается сохранить все ее преимущества. Главный недостаток – высокая травмоопасность по причине легкого доступа к раскаленным трубам.

При обустройстве схемы с естественным принуждением нужно помнить, что паропровод монтируется с небольшим уклоном в направлении движения пара, а конденсатопровод – конденсата.

Уклон должен быть 0,01 – 0,005, т.е. на каждый погонный метр горизонтальной ветки должно приходится 1,0 – 0,5 см уклона. Наклонное положение паро- и конденсатопроводов избавит от шума проходящего по трубам пара и обеспечит свободное стекание конденсата.

Паровые отопительные системы сооружают по однотрубной и двухтрубной схеме. В числе однотрубных преобладают варианты с горизонтальным подсоединением к приборам отопления. В случае сооружения контура с вертикальным присоединением приборов лучше выбрать двухтрубный вариант

По уровню внутреннего давления системы различают две основные разновидности:

• Вакуумные. Предполагается полная герметичность системы, внутри которой устанавливается специальный насос, создающий вакуум. В результате пар конденсируется при более низких температурах, что делает такую систему относительно безопасной.
• Атмосферные. Давление внутри контура превышает атмосферное в несколько раз. В случае аварии это крайне опасно. Кроме того, радиаторы, работающие в такой системе, разогреваются до очень высоких температур.

Вариантов обустройства парового отопления много, поэтому каждый может выбрать для своего дома оптимальный вариант с учетом всех особенностей здания.

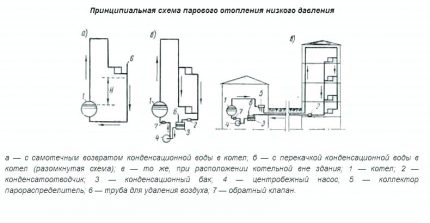

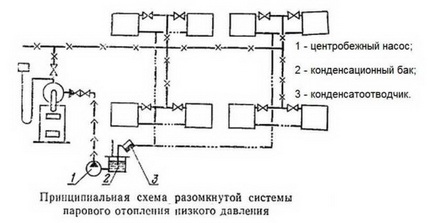

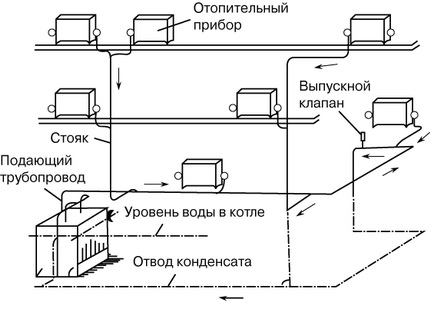

На рисунке представлена схема разомкнутой системы парового отопления

Схемы монтажа системы отопления в частном доме

На практике применяются два вида систем – схем (или видов разводки труб), а именно:

• однотрубная;
• двухтрубная.

Каждая из них имеет свои преимущества, недостатки и используется в разных случаях.

Однотрубная система

Этот тип разводки более дешевый и простой. Система строится в виде кольца – все батареи соединяются последовательно друг с другом, и горячая вода движется от одного радиатора к другому, затем попадает снова в котел.

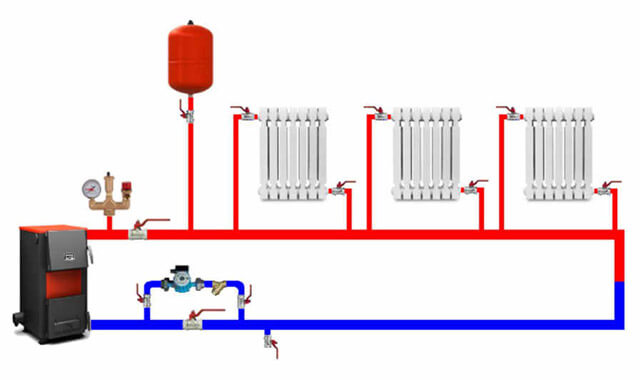

Как видно на рисунке, все батареи соединены последовательно, а теплоноситель проходит каждую из них.

Эта схема отопления весьма экономична в своем исполнении, ее просто монтировать и проектировать. Но в ней присутствует один существенный недостаток. Он настолько весомый, что многие отказываются от такой разводки и предпочитают более дорогую и сложную – двухтрубную. Проблема в том, что по мере продвижения теплоносителя он будет постепенно остывать. До последней батареи вода будет поступать чуть теплой. Если же увеличить мощность котла, то первый радиатор будет слишком сильно нагревать воздух. Такая неравномерность распределения тепла и заставляет отказываться от простой и дешевой однотрубной системы.

Можно попробовать выйти из сложной ситуации, увеличив количество секций последнего радиатора, но и это не всегда эффективно. Отсюда напрашивается вывод, что однотрубную разводку можно использовать в том случае, когда количество соединенных последовательно батарей составляет не более трех.

Некоторые выходят из ситуации следующим образом: подключают к котлу насос, тем самым заставляя воду двигаться в принудительном порядке. Жидкость не успевает остывать и проходит через все радиаторы, почти не теряя температуры. Но и в этом случае вас ждут некоторые неудобства:

• насос стоит денег, а значит, растут затраты на установку системы;
• увеличивается потребление электроэнергии, так как насос работает от электричества;
• если отключат электричество, то не будет давления в системе, а значит, не будет и тепла.

Вывод. Однотрубная система эффективна лишь для маленьких домиков с 1-2 комнатами, где используется небольшое количество радиаторов. Несмотря на свою простоту и надежность, она не оправдывает себя в загородных домах, где нужно устанавливать более трех радиаторов на всю жилую площадь.

Двухтрубная система

Горячая вода подается по одному трубопроводу, а остывшая – по другому. Таким образом обеспечивается равномерное распределение тепла по всем батареям.

Такая разводка отопления в частном доме будет намного эффективнее и лучше однотрубной. Хотя она и дороже в исполнении, и сложнее в монтаже, но позволяет равномерно распределять тепло по всем батареям, что поможет создать комфортные условия. В отличие от однотрубной, в этой разводке труба с горячей водой подводится под каждый радиатор, а остывшая жидкость спускается по обратной линии в котел. Так как теплоноситель подается сразу на все батареи, то и последние нагреваются одинаково.

Эта система не намного сложнее первой, придется покупать большее количество материалов, так как подводить трубы придется к каждому радиатору.

Двухтрубная система может работать по двум схемам:

• коллекторной;
• лучевой.

Лучевой вариант разводки более старый. В этом варианте подающая труба устанавливается в верхней точке дома, после чего делается разводка труб на каждую батарею. Благодаря такой конструкции схема и получила название – лучевая.

Первая схема работает следующим образом: на чердаке необходимо установить коллектор (специальное устройство, состоящее из множества труб), который распределяет теплоноситель по трубам отопления. В этом же месте нужно установить запорную арматуру, которая будет отсекать контуры. Такая конструкция достаточно удобная, она облегчает ремонт всей линии и даже отдельного радиатора. Схема хотя и надежна, но у нее есть один существенный недостаток – сложный монтаж с большим количеством материалов (запорные арматуры, трубы, датчики, устройства контроля). Коллекторная схема разводки труб отопления схожа с лучевой, но более сложная и эффективная.

В отличие от однотрубной системы, двухтрубная не нуждается в дополнительной принудительной циркуляции теплоносителя. Она и без насоса показывает высокую эффективность.

Автономные системы отопления

Вода, которой заполнены котел, трубы и радиаторы, при нагревании расширяется. Давление внутри резко повышается. Если не предусмотреть возможность удаления добавочного объема воды, то произойдет разрыв системы. Компенсация изменений объемов воды при изменении температуры происходит в расширительных сосудах. С ростом температуры, избыток воды, перемещается в расширительный сосуд. С уменьшением температуры система дополняется водой из расширительного сосуда.

Открытая система постоянно соединена с атмосферой через открытый расширительный сосуд. Сосуд выполняется в виде прямоугольного или круглого бака. Форма значения не имеет

Важно чтобы он имел достаточную емкость, чтобы вместить дополнительный объем воды, образующийся от температурного расширения циркуляционной воды. Расширительный сосуд размещается в самой высокой части системы отопления

С системой отопления сосуд соединен трубой, которую называют стояк. Стояк присоединяется в нижней части бака – к днищу или боковой стенке. В верхней части расширительного бака присоединяется сливная труба. Она выводится в канализацию или на улицу за пределы здания. Сливная труба нужна на случай переполнения бака. Она же и обеспечивает постоянное соединение бака и системы отопления с атмосферой. Если система заполняется водой вручную ведрами, бак дополнительно оборудуется крышкой или люком. Если емкость бака выбрана правильно, то уровень воды в баке проверяется перед включением отопления. Давление воды в «открытой системе» равно атмосферному давлению, и не меняется при изменении температуры воды, которая циркулирует в системе. Устройство безопасности от повышения давления не требуется.

Закрытая система изолирована от атмосферы. Расширительный сосуд герметичный. Форма сосуда выбрана так, чтобы он выдерживал наибольшее давление при минимальной толщине стенок. Внутри сосуда находится резиновая мембрана, которая разделяет его на две части. Одна часть заполнена воздухом, другая часть присоединяется к системе отопления. Расширительный сосуд может быть установлен в любой точке системы. При увеличении температуры воды избыток поступает в расширительный сосуд. Воздух или газ в другой половине мембраны сжимается. При снижении температуры, давление в системе уменьшается, вода из расширительного сосуда под действием сжатого воздуха вытесняется из расширительного сосуда в систему. В закрытой системе давление выше, чем в открытой системе и постоянно меняется в зависимости от температуры циркулирующей воды. Кроме того закрытая система обязательно оборудуется предохранительным клапаном на случай опасного повышения давления и устройством для выпуска воздуха.

Открытая система отопления

Достоинства

Закрытая система обладает следующими положительными характеристиками:

• безопасное давление;
• ограничен контакт с окружающей средой, что предотвращает попадание воздуха, способного нарушить работу;
• применение специализированных баков для безопасности давления;
• разделение бака на две камеры: одна из них представляет собой хранилище газа (в основном азот), а вторая является водяной камерой;
• безопасный процесс работы;
• специализированный клапан в баке сохраняет безопасный уровень давления.

На практике закрытая структура редко дает сбои, что и обуславливает ее популярность.

Системы отопления дома с принудительной циркуляцией: особенности и правила планирования

Одно из основных достоинств гравитационных схем отопления – надежность. Несмотря на это, сегодня они все чаще заменяются схемами с принудительным движением теплоносителя.

Многие спрашивают, почему это происходит? На первый взгляд, все дело в недостатках самотечного обогрева, которые решаются простой установкой насоса.

Если смотреть глубже, то выясняется, что в большинстве своем, современные котельные установки уже на заводе оснащаются оборудованием, позволяющим без труда создать отопительную систему со всеми достоинствами принудительной циркуляции теплоносителя в контурах.

3 Правила выполнения подпитки

Её можно производить самостоятельно:

1. 1. Снизу котла есть вентиль, который необходимо открыть.
2. 2. Немного открутить клапан Маевского и ждать появления воды.
3. 3. Затем, вентиль под котлом закрывается.
4. 4. Если после запуска оборудования в насосе есть посторонние звуки, то его следует открыть и сбросить воздух.

Практически все конструкции предусматривают модуль автоматического воздухоотвода. Но он не способен удалить все пузырьки. Во время первого запуска системы следует очень медленно нагревать теплоноситель. Это необходимо, чтобы избежать всяческих поломок различных элементов от гидроударов. Не рекомендуется запускать котёл на всю мощность.

Особенно это касается протяжённых схем. Они имеют большое тепловое расширение и высокую степень деформации. Из-за нагрева на некоторых участках появляется напряжение.

Жидкость способна значительно усилить силу удара. Зачастую разрушение происходит на изгибах. В некоторых случаях трубы могут сорваться с крепежей.

Для чего нужна принудительная циркуляция?

Естественная циркуляция теплоносителя происходит по физическим законам: нагретая вода или антифриз поднимаются в верхнюю точку системы и, постепенно остывая, опускается вниз, возвращаясь в котел. Для успешной циркуляции необходимо строго выдерживать угол наклона прямой и обратной трубы. При небольшой протяженности системы в одноэтажном доме сделать это несложно, и перепад высоты будет невелик.

Для домов большой площади, а также многоэтажных домов. такая система чаще всего непригодна — в ней возможно образование воздушных пробок, нарушение циркуляции и, как следствие, перегрев теплоносителя в котле. Эта ситуация опасна и может стать причиной повреждения элементов системы.

Поэтому в обратную трубу, непосредственно перед вводом в теплообменник котла, устанавливают циркуляционный насос, который создает в системе нужное давление и скорость циркуляции воды. При этом нагретый теплоноситель своевременно отводится в отопительные приборы, котел работает в штатном режиме, а в микроклимат в доме остается стабильным.

Схема: элементы системы отопления

• система устойчиво работает в зданиях любой длины и этажности;
• можно использовать трубы меньшего диаметра, чем при естественной циркуляции, что экономит затраты на их приобретение;
• допускается располагать трубы без уклона и прокладывать их скрыто в полу;
• к принудительной системе отопления можно подключить теплые водяные полы;
• стабильный температурный режим продлевает срок службы фитингов, труб и радиаторов;
• существует возможность регулировать нагрев для каждого помещения.

Недостатки системы с принудительной циркуляцией:

• требуется расчёт и установка насоса, подключение его к электросети, что делает систему энергозависимой;
• насос при работе издает шум.

Недостатки успешно решаются правильным размещением оборудования: насос ставят в отдельном помещении котельной рядом с отопительным котлом и устанавливают резервный источник электропитания — аккумуляторную батарею или генератор.

Закрытый бак

Под расширительным баком закрытого типа понимается прочная герметичная емкость, разделенная внутри гибкой мембраной. Одна часть накачивается воздухом, а вторая коммутируется с трубопроводом. Когда теплоноситель нагревается, происходит увеличение его объема. В результат мембрана выгибается в сторону воздушного отдела, выполняющего функцию демпфера. Охлаждение воды приводит к уменьшению гидравлического давления. Благодаря сжатому воздуху система приходит в равновесие, выдавливая избыточную воду обратно в магистраль.

Системы, оснащенные расширительной емкостью с мембраной, называются закрытыми. Речь идет о герметичных замкнутых гидравлических контурах. Компенсирующий бак может быть установлен на любом участке системы. Популярным местом монтажа выступает обратная труба около котла: таким образом повышается удобство обслуживания емкости.

В закрытых отопительных системах обычно присутствует небольшое избыточное давление, поэтому их в обязательном порядке оснащают группой безопасности. В состав узла входит воздухоотводчик, манометр и предохранительный клапан для сброса теплоносителя в аварийном режиме. Эти приборы устанавливают на подающем трубопроводе, что позволяет производить отключения для ремонта и обслуживания. На приподнятых трубопроводах группу безопасности обычно размещают в самой верхней точке.

Самостотельный монтаж открытой системы отопления

С монтажом открытой системы отопления не нужно обладать сверхспособностями, важно внимательно изучить такой вопрос, как схема работ. Первым делом, установите котел

Разместить его можно на полу или же подвесить для экономии места. Мощность котла выбирайте в зависимости от того, какую площадь помещения планируете отопить.

Вторым этапом станет распределение и установка радиаторов. Рассчитайте их количество, исходя из площади комнаты. Один радиатор способен отопить до 1 кв.м. жилой площади. Не хотите радиатор, закрепите трубу диаметром 10 см. Ее можно пустить по всему дому и вернуть обратно к котлу. Для более лучшей циркуляции воды, закрепите трубу под наклоном. Что касается бака, его можно установить на обратке недалеко от котла.

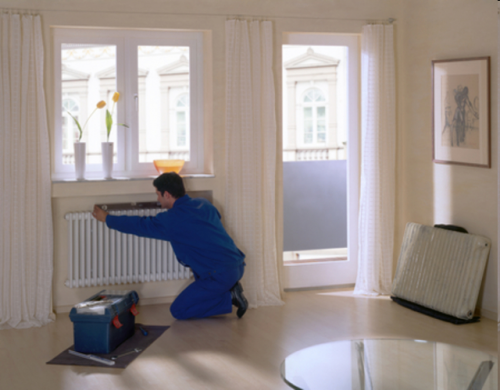

Установка радиаторов отопления

Есть еще один вариант монтажа открытого отопления. Открытое отопление можно разместить вертикально, при этом бак устанавливают на чердаке. Чтобы бак не пострадал от перепада температур, позаботьтесь о его утеплении.

Однотрубная система отопления

Поговорим о подборе частей для открытого отопления:

• Котел лучше разместить в отдельной постройке. При этом к нему в свободном доступе должен поступать воздух. На полу постелите материал, который не вспыхнет при пожаре. Для этого лучше полы просто забетонировать. Измерьте площадь помещения. Исходя из этих расчетов, вы сможете рассчитать необходимую мощность котла. Котел сможет работать как на газу, так и на дровах.
• Радиаторы лучше выбрать стальные. Монтаж их осуществляется таким образом, чтобы они были размещены от стены на расстоянии 5 см. Радиаторы можно монтировать под подоконниками. В таком случае они защитят комнату от внешнего холода, играя роль завесы. От пола отступите не менее 40 см. Чтобы обогреть комнату площадью в 15 кв.м. вам нужно установить радиатор не менее 100 см.

Металлические радиаторы

• Трубы. По старинке использовали медные трубы. Однако они себя не оправдали. Медные трубы дорогостоящие и быстро ржавеют. Оптимальным вариантом станет выбор в пользу пластиковых труб. Их диаметр не менее 32 мм. Рассчитывайте длину труб, учитывая, что они выходят из верхней части радиатора и замыкают ее с нижней частью. Монтаж труб производят по наружной части стены. Нет необходимости монтировать их в стену. Соединить трубы между собой можно при помощи отводов. Также трубами не забудьте соединить воедино котел, расширительный бак и радиаторы.
• Расширительный бак. Расширительный бак разместите на чердаке помещения или недалеко от котла. Расширительный бак не должен превышать 5% от объема всей системы отопления в целом. Чтобы отопить дом в один этаж, вам лучше выбрать бак на 8 литров. Для того чтобы не ошибиться, купите бак на 15 литров.

Расширительный бак

Рекомендации по установке

Монтаж открытой системы отопления должен быть выполнен строго по инструкции, иначе появится риск утечек и замерзания воды в зимний период. Представляем следующие рекомендации:

Нужно установить котел максимально низко по отношению к трубам, приборам отопления;
Необходимо утепление расширительного бака при установке на чердаке
Это предотвращает замерзание воды;
Должное внимание уделяется уклону при монтаже трубопровода;
Рекомендуется избегать многочисленных изгибов, колен и отводов;
Важно использовать наименьшее количество соединительных элементов;
Устанавливается труба с наибольшим диаметром на выходе из котла.. Важно правильно подобрать сечение труб:. Важно правильно подобрать сечение труб:

Важно правильно подобрать сечение труб:

• Если площадь дома составляет 50-100 кв. м – нужно использовать трубы с диаметром 40 мм. Чем больше общая площадь отапливаемого помещения – тем больше диаметр.
• Трубы, которые идут к радиаторам, имеют сходный диаметр со стояком. Трубы, которые подводят к радиаторам, могут иметь меньшее сечение.
• Рекомендуемый уклон горизонтальных труб составляет 0,005-0,01%. Он выполняется от котла в направлении радиаторов.
