Засов для распашных ворот

Рассмотрим изготовление каждого из типов засовов более подробно

Устройство «Вертушки» своими руками

Вертушка — один из самых старых и популярных типов засова. Она может применяться на въездных или гаражных воротах, часто используется для запирания амбаров, сараев и других помещений, где имеются двустворчатые распашные ворота. Это самый «народный» и простой в изготовлении тип. Главное преимущество — его очень просто сделать самостоятельно.

Подобный засов для распашных ворот придется делать своими руками еще и потому, что промышленно их не выпускают. Он изготавливается отдельно для каждых ворот.

1. Взять брус или стальную полосу (тонкий швеллер) необходимой длины. Рекомендуемая длина — примерно 2/3 ширины створки ворот, чтобы он захватывал не менее трети каждой створки для надежности. Обычно она равняется метру. Если это деревянный брус, то его толщина должна быть не менее 5 мм, если стальная полоса, то от 5 мм при ширине около 50 мм.
2. В одной из створок, недалеко от края (60-100 мм), необходимо проделать сквозное отверстие под болт М10 — М12. Болт должен иметь широкую головку и достаточную длину (толщина ворот + толщина запорного бруса + толщина 2 шайб + место на 2 гайки).
3. Головка болта должна быть не видна или иметь сточенные грани, чтобы ее нельзя было выкрутить снаружи.
4. Брус или швеллер просверливается посредине и надевается на болт, закрепляясь контргайками.
5. На обеих створках закрепляются неподвижные швеллеры, в которые брус или полоса входят при повороте. Прорези могут быть сделаны клиновидными, чтобы створки прочнее и легче притягивались при закрывании.

Данный тип засова характеризуется высокой прочностью, надежностью и прижимной способностью. К тому же он очень популярен у тех, кто стремиться делать все сам.

Толщина деревянного бруса должна для запора быть не менее 50 мм

Засов на ворота типа «шлагбаум»

Этот поворотный засов также используется часто. Он может быть изготовлен из деревянного бруса или железой полосы (швеллера).

• Разметить отверстие на полосе под отверстие для болта М10 — М12. Отверстие делается не посредине, как в предыдущем случае, а на расстоянии 60-80 мм от одного из торцов. Длина болта рассчитывается, как и в предыдущем случае.
• Размечается место под отверстие на створке ворот (приложив засов в двери по месту) и просверливается сквозное отверстие соответствующего диаметра. Следует учесть, что в данном случае болт несет силовую нагрузку, поэтому шляпка должны быть широкая, обеспечивая надежный упор болта.

Шляпка болта не должна выкручиваться снаружи. Поэтому она должна быть либо скрыта под покрытием, либо иметь сточенные грани

На створках делаются три захвата. Один — на той же створке, где крепится засов, рядом с торцом ворот. Второй — напротив него, возле торца второй створки, и третий — вблизи дальнего конца засова. При необходимости в нем могут быть сделаны проушины для навесного замка.

Как делается сдвижной засов для ворот

Это также очень распространенная конструкция. Когда-то такие засовы делали из дерева, но сегодня более распространенный материал — стальные полосы. Сделать его самостоятельно не сложно, имея набор инструмента и слесарные навыки.

1. Взять стальную полосу длиной около 400 мм и шириной около 50 мм.
2. Полоса должна двигаться в специальных пазах-направляющих. Эти направляющие можно закрепить на пластине при помощи сварки и затем засов прикрепить к створке саморезами или сваркой.
3. После того, как засов закреплен на одной створке, на вторую закрепляется еще один паз, который и будет фиксировать вторую створку.

Данный вид засова часто снабжается дужкой для того, чтобы фиксировать его навесным замком.

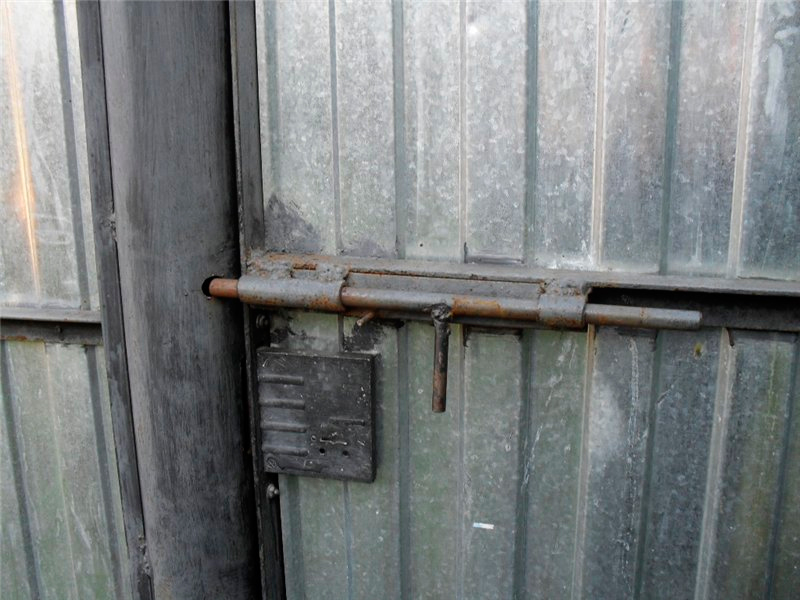

Сделать самостоятельно засов типа «шпингалет»

Для засова лучше всего подойдет гладкий прут диаметром не менее 10 мм. К пруту крепится рукоятка, чтобы образовать Т-образную форму (проще всего — сваркой, но можно также просверлить в прутке отверстие, нарезать резьбу и закрутить в нее болт). Также необходимо подобрать стальную трубку с таким внутренним диаметром, чтобы поток входил в нее без задержек и люфтов.

1. Нарезать трубку на три части — длинный (около 10 см) и два коротких (по 5 см).
2. Приварить к одной из створок длинную трубку. На противоположной створке приварить более короткий отрезок, чтобы прут входил в него.
3. Вставив прут в трубки до конца, на свободный конец надеть еще один короткий отрезок трубки и прикрепить сваркой. Убедиться, что ворота открываются и закрываются свободно.
4. Чтобы в закрытом состоянии засов фиксировался, приварить металлическую пластину или уголок, фиксирующий ручку в этом положении. Можно дополнить пластину проушиной для навесного замка, чтобы фиксировать засов.

Защитный запор для распашных ворот

Технологию изготовления запора для распашных ворот легко понять при работе с конструкцией из профнастила. Этот материал чаще других встречается на ограждениях дачных участков, дверях сараев, гаражах. Замки крепят к рамам из профтрубы или каркасам из металлического уголка. Какой способ фиксации выбрать, хозяин решает сам.

Профильная труба – надежный, но малопривлекательный вариант. Железный уголок – более симпатичная деталь, но слабоватая в плане прочности и жесткости.

Запоры для распашных ворот, собранные своими руками из листов профнастила, традиционно являются сдвижными накладными механизмами, которые сцепляются с рамой. Процесс их установки начинается с расчета количества деталей и определения места положения. Двустворчатым воротам требуется два замка – всего по одному на каждое полотно.

Вспомогательными инструментами мастера являются тиски, отвертки, пассатижи, набор ключей, рулетка. Из электрического оборудования пригодятся дрель, болгарка, сварочный аппарат.

Основную работу выполняют так:

1. Отмечают на раме точку расположения засова, длину прута и место его внедрения в почву.
2. Из металлических стержней нарезают два одинаковых прута и в верхней части приваривают более короткие штыри, облегчающие подъём и спуск устройства. Длину прута необходимо просчитать так, чтобы он мог удерживать полотна входной группы в закрытом состоянии. В грунт штырь должен погружаться на глубину, достаточную для защиты объекта.
3. Углубления прорывают садовым буром, соблюдая диаметральное соответствие с прутами.
4. К каркасу створок приваривают 2 железных кольца, в отверстиях которых будет размещен запор.
5. Немного выше приваривают крючок-зацепку для ручки замка (он понадобится для фиксации механизма после открытия ворот).

Как видите, обустройство запоров на ворота с полотном из профнастила вполне по силам начинающему мастеру. Самостоятельное изготовление устройств экономит бюджет и повышает надежность конструкции. Помните, что даже самый дорогой замок запросто срежет опытный злоумышленник. Так зачем рисковать, если можно поставить на ворота надежный запор и похвастаться перед окружающими, что он сделан своими руками.

Изготовление запоров своими руками

В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:

• Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
• Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
• Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
• Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.

У таких моделей есть огромные преимущества: возможность их создать своими руками, простота в эксплуатации и надёжность. По этим причинам, собственноручные защитные механизмы и обрели такую популярность.

Видео по теме «Засов на калитку своими руками»

• врезные замки;
• сдвижные накладные запоры;
• поворотные механизмы;
• винтовые и ригельные;
• запоры с фиксацией, то есть пазовые, поворотные, пружинные.

Выбор конструкции диктуется только вашими предпочтениями и возможностями по установке.

«Вертушка» для гаража

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Обычный запор «вертушка» может использоваться для двустворчатых ворот гаражей, хозяйственных построек, его можно установить на калитку. Такой вариант можно быстро собрать своими руками, он прочен, легко закрывает створки, прилагая минимальные усилия. Приобрести «вертушку» в строительном магазине сегодня невозможно, она просто не производится, несмотря на популярность.

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Принцип работы такого устройства предельно прост: перекладина крепится по центру при помощи сквозного болта, передвигается она легким поворотным движением вдоль брусков с клинообразной формой. При закрытии створки упираются в дверной блок, они плотно прилегают друг к другу, дополнительные засовы при этом не нужны. Снаружи детали замка полностью отсутствуют, поэтому вскрыть его невозможно. Снаружи ворота не открыть, а вот изнутри необходимо всего лишь одно движение руки.

Универсальные варианты засовов

Устройства из этой категории годятся для оснастки и ворот, и калиток. Оборудуют их накладными и врезными механизмами.

Со щеколдой и верёвкой

Для изготовления своими руками такого засова на калитку понадобится щеколда с фиксаторами, расположенными с одной стороны. К дверце ее крепят, придерживаясь угла 40°.

Через кольца продевают прочную верёвку и оставляют ее конец в надежном месте. Калитка открывается в тот момент, когда человек дёргает за шнурок. Хозяину двора этот способ защиты придется по душе, зато посторонние лица вряд ли смогут пробраться на участок.

Засов с балкой и щеколдой

Хитрая конструкция состоит из бруска, который вращается на круглой панели. Открывается такой засов изнутри при помощи ручки. Для усиления надежности механизма устанавливают щеколду, открыть которую также получится только изнутри. Взаимодействие щеколды с балкой обеспечивают, слегка сточив ее нижнюю часть наискось.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

Сдвижной засов

Засов такого плана своими руками легко сделать и для ворот, и для калитки. Принцип работы одинаковый. На изготовление изделия уходит одна металлическая пластина с параметрами 50 мм ширины и около 40 см длины. Впоследствии деталь будет «ездить» вперед-назад по специальным пазам.

Довольно распространенная конструкция. Раньше такие засовы делали из дерева, но теперь распространенный материал — стальные полосы

Сами пазы закрепляют болтами или путем сварочных работ. В них вставляют пластину и для большей надежности обеспечивают входную группу вертикальными засовами. Эту часть конструкции получают из штырей Г-образной формы Ø 10 мм. Для защиты гаражных ворот упор закрепляют вверху полотна, чтобы при закрытии получалось ее фиксировать. В других случаях, где применяются распашные врата, два вертикальных засова обустраивают в нижней части.

(1 оценок, среднее: 5,00 из 5)

Делаем запорный механизм собственноручно

Можете самостоятельно соорудить запор для калитки в домашних условиях. Для удобства рекомендуется использовать самый простой механизм в виде горизонтальной щеколды на пружинной основе.

Перед тем как приступить к делу, определите место на калитке для монтажа задвижки, с помощью рулетки и карандаша обозначьте точные пометки. Теперь начертите схему будущей конструкции, наиболее полный и понятный рисунок представлен ниже.

Схема засова на ворота

Затем подготовьте все необходимые материалы и инструменты, такие как:

• металлические пластины подходящего размера;
• стальной стержень с ушком;
• пружина;
• тиски;
• ножовка по металлу;
• молоток, отвертки или гаечные ключи;
• шуруповерт, дрель, сварочный аппарат.

Вначале вам следует смастерить каркас запора. Для этого возьмите металлическую пластину и приварите к ней держатели для стержня. Затем укрепите на стержне ручку и вставьте его вместе с пружиной в готовый каркас. Теперь пришло время заняться монтажом готового изделия.

Если у вас металлическая калитка, прикрепите к указанному месту замок с помощью сварочного аппарата или затяните крепления винтами и гайками.

Ну а если у вас деревянные ворота можно применить монтаж на саморезах. Напротив запорного стержня в соответствующем месте несущего столба или профиля ворот проделайте отверстие для фиксации затвора в закрытом состоянии.

Засов на железные ворота

Теперь ваш затвор практически готов. Однако, вы сможете его отворять только с внутренней стороны, поэтому лучше соорудить торсионный механизм. Для этого возьмите тонкий металлический трос нужной длины, проделайте для него небольшое отверстие в боковой нижней части ворот.

Прикрепите трос к ушку задвижки, протяните его на внешнюю сторону через отверстие и закрепите где-нибудь в закрытом месте. Потянув за него, вы сможете открыть калитку с внешней стороны.

Итак, в самостоятельном изготовлении и монтаже этой важной детали нет ничего сложного. Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов

Главное, перед началом работ нужно сделать точные замеры места для монтажа будущего изделия, правильно составить схему конструкции и иметь при себе определенный набор инструментов и материалов.

Что можно сделать самому

Любая защитная система, изготовленная самостоятельно, имеет свои преимущества: позволяет изготовить конструкцию, которая уже не производится, а ещё сэкономить время и деньги. Предлагаем детальные инструкции по изготовлению запоров для гаражей своими руками, чтобы Вы смогли выбрать наиболее подходящий вариант.

Вертушка

Чертеж вертушки на гаражные ворота.

Самым простым в создании замков станет  проверенная годами «вертушка». Найти её в продаже крайне проблематично. Если коротко – это зафиксированная сквозным болтом планка, при запирании она проворачивается вокруг горизонтальной оси и укладывается в пазы.

«Вертушка» закрывается только изнутри и обеспечивает плотное прилегание створок распашных ворот.

Из материалов Вам понадобятся металлическая планка или брус (оптимальная толщина – 50 мм, длина – две трети ширины ворот).

Этапы работы:

1. Фиксируем брус по центру ворот, к краю одной из створок, закрепляем сквозным болтом (10- или 12-мм) и насаждаем на него шайбы.
2. Устанавливаем несколько петель для запора вверху и внизу, что позволит открывать двери вращательным движением.

Горизонтальный ригель

Устройство запора для ворот гаража.

Другими словами – шпингалет. Данный тип зачастую используется для въездных ворот. К сожалению, он не создаст плотного прилегания створок, тем не менее, всё же остается надёжной и прочной системой.

Создание запорного устройства:

1. Загибаем отрезок арматуры (диаметр – 20 мм) в форме буквы «Г» либо привариваем ручку.
2. Монтируем на створках отрезки трубы, кольца или петли.
3. К противоположной створке крепим трубку (диаметр – чуть больше 20 мм) для плотной фиксации отрезка.

В конструкцию замка часто включают пружинный упор.

Резьбовой запорный механизм

Чтобы сделать запоры на гаражные ворота данного типа, потребуется металлическая планка. Длина материала должна превышать длину створок. С одной стороны устанавливаем  планку на отдельное ушко на стене.

В конце другой стороны нужно создать в рейке отверстие для болта. В стенном или воротном отверстии делаем резьбу. Поверх неё для большей защиты механизма крепится металлический кожух.

Защитный вертикальный засов

Устанавливаем конструкцию на раме, ближе к краю створки крепится рычаг. Основной материал – профильная труба или металлический уголок. Для засова нужно несколько отрезков трубы приварить к раме и сделать в ней отверстия для фиксации створки.

Необходим и фиксатор для закрепления самого замка. Этому поспособствует выступ для рычага запора.

При создании отверстия учитывайте все параметры ворот – длину, высоту и вес.

Электромеханический замок

Для самостоятельного создания комбинированной электромеханической конструкции используют уже упоминаемый нами сувальдный механизм. Из замка вынимают пластины с фигурными вырезами, меняют на направляющую и крепят к ригелям. Для них делают отверстие в торце второй створки ворот (менее зафиксированной).

Защитный запор для распашных ворот

Технологию изготовления запора для распашных ворот легко понять при работе с конструкцией из профнастила. Этот материал чаще других встречается на ограждениях дачных участков, дверях сараев, гаражах. Замки крепят к рамам из профтрубы или каркасам из металлического уголка. Какой способ фиксации выбрать, хозяин решает сам.

Профильная труба – надежный, но малопривлекательный вариант. Железный уголок – более симпатичная деталь, но слабоватая в плане прочности и жесткости.

Запоры для распашных ворот, собранные своими руками из листов профнастила, традиционно являются сдвижными накладными механизмами, которые сцепляются с рамой. Процесс их установки начинается с расчета количества деталей и определения места положения. Двустворчатым воротам требуется два замка – всего по одному на каждое полотно.

Вспомогательными инструментами мастера являются тиски, отвертки, пассатижи, набор ключей, рулетка. Из электрического оборудования пригодятся дрель, болгарка, сварочный аппарат.

Основную работу выполняют так:

1. Отмечают на раме точку расположения засова, длину прута и место его внедрения в почву.
2. Из металлических стержней нарезают два одинаковых прута и в верхней части приваривают более короткие штыри, облегчающие подъём и спуск устройства. Длину прута необходимо просчитать так, чтобы он мог удерживать полотна входной группы в закрытом состоянии. В грунт штырь должен погружаться на глубину, достаточную для защиты объекта.
3. Углубления прорывают садовым буром, соблюдая диаметральное соответствие с прутами.
4. К каркасу створок приваривают 2 железных кольца, в отверстиях которых будет размещен запор.
5. Немного выше приваривают крючок-зацепку для ручки замка (он понадобится для фиксации механизма после открытия ворот).

Как видите, обустройство запоров на ворота с полотном из профнастила вполне по силам начинающему мастеру. Самостоятельное изготовление устройств экономит бюджет и повышает надежность конструкции. Помните, что даже самый дорогой замок запросто срежет опытный злоумышленник. Так зачем рисковать, если можно поставить на ворота надежный запор и похвастаться перед окружающими, что он сделан своими руками.

Видео по теме «Засов на калитку своими руками»

• врезные замки;
• сдвижные накладные запоры;
• поворотные механизмы;
• винтовые и ригельные;
• запоры с фиксацией, то есть пазовые, поворотные, пружинные.

Выбор конструкции диктуется только вашими предпочтениями и возможностями по установке.

«Вертушка» для гаража

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Обычный запор «вертушка» может использоваться для двустворчатых ворот гаражей, хозяйственных построек, его можно установить на калитку. Такой вариант можно быстро собрать своими руками, он прочен, легко закрывает створки, прилагая минимальные усилия. Приобрести «вертушку» в строительном магазине сегодня невозможно, она просто не производится, несмотря на популярность.

Чтобы сделать запор самостоятельно, необходимо приготовить такие простые материалы, как деревянные бруски с толщиной в 50 мм, металлические полосы.

Принцип работы такого устройства предельно прост: перекладина крепится по центру при помощи сквозного болта, передвигается она легким поворотным движением вдоль брусков с клинообразной формой. При закрытии створки упираются в дверной блок, они плотно прилегают друг к другу, дополнительные засовы при этом не нужны. Снаружи детали замка полностью отсутствуют, поэтому вскрыть его невозможно. Снаружи ворота не открыть, а вот изнутри необходимо всего лишь одно движение руки.

Самозахлопывающаяся щеколда

Механизм самозахлопывающийся

Можно еще смастерить такую щеколду, которая будет сама защелкиваться. На дверце нужно установить ровную неподвижную металлическую планку. Когда калитка закрыта, рычаг зацепляется за эту пластинку. Сама щеколда закрепляется на один болтик. А другой болтик вкручивается рядом для того, чтобы ограничивать движение рычага. Чтобы открыть такую щеколду, достаточно нажать на рычаг, он освободит планку. Для закрытия калитки часто достаточно бывает просто толкнуть дверь, чтобы она захлопнулась.

Наиболее распространенными среди калиточных запоров считаются горизонтальные щеколды. Их прикрепляют на всех видах калиток. Такие запоры имеют простейшее устройство, состоящее из стержня, закрепляющего ушка и специального держателя. А принцип их работы аналогичен действию вертикальных запорных устройств. Есть разные типы накладных сдвижных запоров. Механизм таких щеколд легко прикрепляется к любому полотну. Плоская планка обеспечивает достаточную надежность запора. Его можно устанавливать как изнутри, так и извне. Для большего закрепления на механизм с внешней стороны можно надевать навесной замок, который устанавливается на специальные ушки.

Изготовление засовов своими руками и фото запоров на ворота

Конструкция любых ворот предусматривает монтаж засова или иного запорного механизма. Без этого элемента смысл установки входной калитки попросту теряется. Довольно часто запорные механизмы уже идут в комплекте, однако, ничто не мешает изготовить засовы на ворота своими руками. Об этом и не только — в этой статье.

Основные модели запоров

В современном мире существует огромное количество самых разнообразных товаров и засовы для ворот — не исключение. Их основные отличия заключаются не только во внешнем виде, но и способе крепления, типе конструкции и удобстве эксплуатации. Мастера выделяют 3 основных вида таких механизмов, каждый из которых можно изготовить своими руками:

• Горизонтальные, которые подразделяются на верхние, центральные и нижние. Горизонтальные запоры лучше всего устанавливать на ворота в гараж.
• Вертикальные, которые также имеют 3 подраздела — верхние, центральные и нижние.
• Дополнительные. Такие элементы чаще всего ставятся на калитки частных домов или двери хозяйственных построек.

Изготовление запоров своими руками

В категории засовов для ворот наблюдается огромное разнообразие моделей. Но, как и в любом другом соперничестве, побеждают наиболее простые, но эффективные решения:

• Запоры на проушинах. Самый распространённый вариант, который легче всего изготовить своими руками. В центральной части створок, в том месте, где они прилегают друг к другу, приваривают по одной проушине на каждой стороне. В получившийся проём впоследствии можно будет повесить обычный навесной замок.
• Штырьковый механизм. Стандартное устройство, которое работает по принципу запора на контейнерах. На углах створок методом сварки устанавливается вертикально по одной полой металлической трубе. При этом трубка не должна быть длиннее 20 см. Такие же отрезки труб вкапывают в грунт. Затем берётся 2 40–50 сантиметровых куска арматуры, которым придаётся форма шпингалета. После этого каждый запор «продевается» вертикально через полые трубки.
• Засов. Чтобы сделать такой запор для ворот своими руками, потребуются 4 металлические скобы, основание и шпингалет. Скобы приваривают к металлическому основанию, и проводят через них засов. Чтобы засов не выпадал, можно приварить к нему небольшую ручку или иной ограничитель. Чтобы изготовление своими руками было максимально надёжным, длина засова должна равняться длине створки ворот.
• Защёлка. Необходимы 4 либо 6 Г-образных металлических крючков, одинаковых по размерам. Крюки устанавливают примерно в местах соприкосновения створок ворот и на противоположных концах. Через эту конструкцию продевается металлическая трубка или засов. Как и в предыдущем варианте, возможно придание засову формы шпингалета.
