Виды вытяжных заклёпок и их особенности

Принцип работы

Заклепочник представляет собой разновидность монтажного инструмента, который позволяет соединять между собой детали в случаях, когда воспользоваться классическим способом монтажа мешают определенные обстоятельства. Используя заклёпки, можно выполнить надежное соединение деталей, обеспечивая им повышенную устойчивость к деформациям разного типа.

Смысл использования заклепочников заключается в следующем: особым образом расплющить кромку заклёпки, чтобы ее можно было надежно зафиксировать в монтажном отверстии. Причём эта работа должна быть выполнена максимально аккуратно, без повреждения внутренней резьбы.

С помощью заклепочного приспособления можно скреплять между собой как металлические элементы, так и листы пластика в сочетании с другими материалами. При выполнении подобного рода задач рекомендуется использовать небольшую шайбу для равномерного распределения оказываемого усилия.

Особенностью резьбовых заклепок является то, что они позволяют не только скрепить несколько листов материала, но и в дальнейшем произвести монтаж в месте их размещения болтовых крепежей. Подобный тип соединений может быть выполнен в том числе и на лицевой стороне уже окрашенной стены или любой другой поверхности.

Надежность соединения зависит от различных факторов, среди которых не последнее место занимает внешний диаметр заклепки. Чем крупнее будет крепёж, тем надежнее и устойчивее окажется соединение материалов между собой. Но с этим моментом связан один недостаток: производить монтаж крепежей большого размера значительно сложнее. Часто для этого приходится использовать мощный профессиональный инструмент.

Современные модели заклепочников могут работать с материалами толщиной от 0,3 до 6 мм. Для их соединения можно использовать заклепки с разного типа головками, в том числе и потайными.

Виды заклепок

Соединение, которое получено с использованием заклепок является неразъемным. Внешний вид такого рода сочленений может отличаться. Это зависит от того, какие заклепки использовались в процессе. Внешний вид определяется условиями, в которых будет эксплуатироваться конкретное соединение. Чаще всего от соединения с заклепками требуется герметичность, чтобы вода или холодный воздух не попадал внутрь предмета или помещения. Чтобы добиться такого результата, заклепки часто располагают в несколько рядов. Их монтаж производится с использованием ручных или электрических инструментов. Ручные заклепочники дают возможность выполнить ограниченный объем работы в определенные сроки. С электроинструментом, объемы и качество возрастает.

Обратите внимание! В продаже доступны различные насадки для дрелей и шуруповертов, которые позволяют быстро смонтировать заклепку. Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки

С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов

Алгоритм создания сочленения с заклепками сводится к выбору места для крепежа, сверлению отверстия и фиксации оснастки. С использованием такого крепежного материала практически нет ограничения в том, какие элементы можно фиксировать между собой. При этом структура компонентов остается без повреждения. Недостатком для многих является трудоемкость процесса, которая включает в себя использование различных инструментов. В некоторых случаях требуется дополнительная герметизация швов. По времени он занимает больший промежуток времени, чем сварка или использование саморезов.

Заклепки различаются по способу фиксации и инструмента, который для этого понадобится. Изначально крепежный материал представлял собой небольшой цилиндр из металла. Чтобы зафиксировать детали с его помощью, необходимо было получить доступ к двум сторонам детали. Основным инструментом служил молоток, которым производилось расклепывание. Самым распространенным вариантом на данный момент является использование трубчатого крепежа или вытяжных заклепок. Фиксация с их помощью производится ручным или автоматическим заклепочником, который вытягивает шток с утолщенным наконечником. Последний и развальцовывает одну из частей. При этом не требуется доступ со второй стороны.

Другим вариантом, который сегодня широко применяется в производстве, являются винтовые или резьбовые крепежи. По внешнему виду фиксаторы напоминают полую трубку, в которой есть резьба. Для ее обработки понадобится особый заклепочник. В него монтируется стержень, а сам он помещается внутрь заклепки. После сдавливания рукоятки внешняя часть заклепочника удерживает фиксатор внутри, не давая ему сместиться. При этом происходит вытягивание стержня, который сжимает заклепку, увеличивая ее диаметр и плотно стопоря в отверстии. Такой способ монтажа можно без особых сложностей разделить на двух рабочих. Один из них сверлит отверстия и вставляет клепки, а второй обжимает их инструментом.

Применение

В принципе, заклепки с резьбовым элементом можно использовать при создании практически любых соединений. Однако наиболее актуальны они в случаях, когда после сборки будет отсутствовать полноценный доступ к обратной стороне сочленяемых деталей конструкции. Их, как и другие типы заклепок, чаще всего используют при соединении элементов, выполненных из листовых материалов. Такие метизные изделия отличаются максимальной простотой установки, не требующей большого арсенала специального оборудования.

Очень часто поставить такую заклепку будет намного проще, чем нарезать резьбу или применить сварку

Также важно учитывать, что отдельные модели обеспечивают возможность дополнительного, максимально прочного соединения с использованием болтов или же винтов соответствующего диаметра. Сфера применения описываемых приспособлений определяется, в первую очередь, их типом и материалом изготовления

Так, установка гаечных заклепок целесообразна в условиях ограниченного пространства. В то же время предотвратить риск проворота во время монтажа поможет применение шестигранных моделей. Помимо этого, производители предлагают заклепки для сборки конструкций, рассчитанных на специфические эксплуатационные условия.

С учетом принципа установки резьбовые заклепки можно назвать во многом идентичными их вытяжным аналогам. При этом алгоритм действий во время выполнения работ включает в себя несколько основных этапов. Речь идет о подготовке соединяемых поверхностей, сверлении отверстий соответствующего диаметра и непосредственно самой установке крепежа

Важно помнить, что качество образуемого шва определяется, помимо всего прочего, еще и рядностью. С учетом предъявляемых требований может применяться многорядная схема с цепным или же шахматным расположением элементов

Для максимального упрощения процесса сборки и сокращения временных затрат используют специальные приспособления – заклепочники. Этот инструмент может оснащаться ручным, пневматическим, а также гидравлическим приводом.

Анализируя возможность применения заклепок с резьбой, следует учесть, что долговечность подобных соединений определяется внешним диаметром устанавливаемых метизных изделий. И речь в данном случае идет о прямопропорциональной зависимости. Другими словами, чем больше размер заклепки, тем прочнее шов и выше его устойчивость к различным нагрузкам. Помимо этого, в перечень факторов, влияющих на качество соединений в той или иной ситуации, входят отсутствие рифления и толщина стенок. Однако данные характеристики параллельно отражаются на удобстве выполнения всех предусмотренных технологией работ.

О резьбовых заклепках смотрите в видео ниже.

Самое надежное соединение деталей

Иногда из-за особенностей конструкции невозможно передвинуть место соединения. В этом случае может помочь специальная наставка, которую закрепляют со стороны головки. При выборе размера и веса наставки нужно учитывать толщину соединения, а также материал заклепок. После этого можно начинать расклепку свободной стороны.

Оптимально, чтобы соединительный металл заполнил все пространство выполненного отверстия, и из каждой из сторон появились шляпки, которые и должны фиксировать детали. К этому методу можно прибегать не только для соединения друг с другом деталей, но и для заделывания отверстий в одном листе. Это способ часто применяется ремесленниками, когда нужно отремонтировать прохудившиеся ёмкости.

Не всегда при изготовлении металлоконструкций удается соединить детали с помощью сварки. В таких случаях приходится прибегать к более аккуратному методу фиксации элементов, предусматривающему использование заклепок. С его помощью можно достаточно надежно зафиксировать между собой соединяемые элементы. Однако нужно помнить, что качество соединения обеспечить не так просто, как может показаться на первый взгляд. Оно зависит не только от заклепочника, который сегодня производители выпускают в различных вариантах.

Важную роль в процессе фиксации элементов играет и сам заклёпочный крепёж. От его правильного выбора зависит, как долго скрепленные детали будут оставаться в этом положении.

От начинающих мастеров требуется не только правильно подобрать заклепки, но и узнать о том, как должно выполняться соединение деталей с помощью этого крепежа

Здесь очень важно правильно подобрать необходимое усилие для фиксации соединяемых элементов, иначе при нагрузке изделия эти части могут разболтаться, в результате чего придется всё переделывать

ОСОБЕННОСТИ МАТЕРИАЛА ВЫТЯЖНЫХ ЗАКЛЕПОК

Алюминий (99.5%)	— малый вес — высокое сопротивление коррозии (морской воде) — легко деформируется — высокая электро и теплопроводность
Алюминиевый сплав (AlMg)	— твердый и прочный — легко полируется — при увеличении доли магния прочность на отрыв увеличивается, а способность к деформированию уменьшается — стойкий к морской воде (AlMg5) b несильным щелочам
Сталь	— для крепления тяжелых конструкций — легко деформируется — прочный — легко нанести покрытие (например антикоррозионное)
Нержавеющая сталь	— очень стойкий к коррозии — для крепления тяжелых конструкций — прочный — немагнитный (A2 и A4) — A4 имеет более высокое сопротивление кислотам чем A2 (механические характеристики одинаковы)
Медь	— высокая электро и теплопроводность — легко деформируется — подходит для пайки

КОНТАКТНАЯ КОРРОЗИЯ

Контактной коррозией называют усиление коррозии одних металлов при их контакте с другими. Скорость контактной коррозии определяется поляризационными характеристиками контактирующих металлов, соотношением их площадей и омическим сопротивлением системы.

Таблица далее показывает, как различные металлы могут комбинироваться

Контактирующие металлы
Материал корпуса заклепки	Алюминий	Медь	Сталь	Нержавейка
Алюминий	отлично	плохо	хорошо	отлично
Медь	плохо	отлично	плохо	хорошо
Сталь	хорошо	плохо	отлично	отлично
Нержавейка	отлично	хорошо	отлично	отлично
Монель (Ni/Cu)	плохо	хорошо	отлично	хорошо

ПОКРЫТИЯ ВЫТЯЖНЫХ ЗАКЛЕПОК

Коррозия никогда не может уменьшаться до 0%. Задача покрытий — уменьшать разрушающее влияние коррозии на заклепочное соединение.

• ОКРАШИВАНИЕ. Покрытие корпуса заклепки осуществляется краской на основе органических связующих. Окраска возможна различными цветами по каталогу RAL.
• ЦИНКОВАНИЕ. Это антикоррозионное покрытие, полученное через электролиз — серебристого цвета, характеризуется образованием на поверхности металла пленки высокой прочности, что обеспечивает установку заклепки или стержня без задиров.
• ЦИНК-НИКЕЛЕВОЕ ХРОМОТИРОВАНИЕ. Это покрытие, полученное через электролиз со сплавом цинка и никеля. Образовавшаяся пленка желтоватого цвета гарантирует сопротивление коррозии даже после деформирования корпуса заклепки при установке.

Особенности выбора вытяжных заклепок

Если перед вами встал вопрос выбора материала для изготовления крепежных элементов, необходимо ответственно отнестись к подбору материалов метизов со скрепляемыми деталями, что связано с высоким риском разрушения крепления. В большинстве случаев это происходит из-за появления гальванической пары метиз — деталь. Если влажность окружающей среды достаточно большая, что может объясняться намоканием, гальваническая пара становится проводником электрического тока, что и способствует разрушению крепления.

Для примера, контакт алюминия со сталью приводит к очень быстрому окислению, а также разрушению алюминия. По этой причине, для крепления стальных деталей принято использовать заклепки из нержавейки отечественного или зарубежного производства. Стальные заклепки пользуются большой популярностью за счёт своих прочностных свойств. А вот сталь оцинкованные решения не слишком популярные. Связано это с тем, что цинковое покрытие не может похвастаться большим сроком службы, поэтому оно очень быстро истирается. Проблема по-особому прогрессирует при использовании подвижных элементов.

Универсальным метизом считается крепежный элемент из медного сплава. Единственным «врагом» меди является алюминий, в то время, как остальные металлические заготовки практически не конфликтуют с металлом.

Из недостатков таких решений:

1. Высокая стоимость.
2. Появление некрасивого цвета после запуска процесса окисления (через определенный промежуток времени появляется зеленый налёт, который представляет собой остатки окислившейся меди). Правда подобные образования никак не влияют на прочность изделия.

Самое универсальное крепежное соединение — поламид. Подобная заклепка надёжно защищает практически всё, что можно себе представить, правда особая прочность для неё не свойственна.

Если вам необходимо заказать заклепки, обязательно обратите внимание на материал, из которого выполнена конкретная модель

Преимущества и недостатки разных заклепочников

Тот факт, что заклепочники на рынке представлены несколькими видами, обусловлен наличием как плюсов, так и минусов их использования.

Исходя из них инструмент выбирается под работы в конкретных условиях:

• • Одноручные модели развивают небольшое рабочее усилие, поэтому их используют для монтажа заклепок из мягкого материала, например, алюминия. Вместе с тем они компактны, а для работы требуется всего одна рука.
• • Двуручные модели за счет наличия двух усиленных рычагов с легкостью справляются с заклепками, изготовленными из твердого материала, например, стали. Вместе с тем работа выполняется двумя руками, что несколько не удобно.
• • Кулисные модели поддерживают работу одной рукой. Усилие можно повысить, наваливаясь на механизм всем телом, что обеспечивает также поддержку стальных заклепок.

Одновременно с этим гармошка не подходит для монтажа легких конструкций, не способных выдержать оказываемое на них высокое давление, требуемое для затягивания крепежа.

Фото алюминиевых заклепок

Также рекомендуем просмотреть:

• Лучшие биты для шуруповерта
• Какая монтажная пена лучше
• Выбираем полотно для ножовки по металлу
• Обзор буров и сверл для перфоратора
• Обзор алмазных коронок по бетону
• Лучшие сверла по бетону для дрели и перфоратора
• Как выбрать хороший алмазный диск по бетону
• Какой абразивный диск лучше выбрать
• Фрезы по дереву для ручного фрезера
• Как подобрать хороший шлифовальный круг правильно
• Какой патрон для перфоратора лучше
• Выбираем хорошие сверла по дереву
• Типы и размеры скоб для степлера
• Зачем нужен унипак
• Щетка по металлу для болгарки и дрели
• Какую и как выбрать леску для триммера
• Какие сверла по металлу лучше
• Какое масло для бензопилы выбрать
• Отрезные круги для болгарки
• Металлические хомуты для крепления труб
• Как выбрать оцинкованное ведро
• Как выбрать диск для циркулярной пилы
• Виды пилок для электролобзика
• Разновидности лепестковых кругов
• Что такое пакля
• Нейлоновые стяжки
• Виды и применение изоленты
• Выбираем легкое пластиковое ведро
• Как выбрать защитные очки
• Зачем нужен малярный скотч

Помогите сайту, поделитесь в соцсетях 😉

Рекомендации по выбору инструмента

Если вы хотите, чтобы инструмент прослужил вам долго, вы должны не только знать, как выбрать заклепочник ручной, но и соблюдать аккуратность во время пользования им. В противном случае он быстро сломается в ваших руках, даже если это будет дорогой профессиональный инструмент от известного бренда.

Цена — один из важных факторов, которые следует учитывать при выборе этого устройства

Но помимо него, немаловажное значение имеют и другие характеристики:

Материал заклепок. Для соединения алюминиевых деталей вы можете купить любой из доступных в магазинах инструмент. Если же вам предстоит выполнять фиксацию стальных деталей, то советуем сделать выбор в пользу более мощных заклепочников.
Удобство применения. Если вы планируете использовать для соединения крепежи разного диаметра и из разного материала, то имеет смысл приобрести двуручную модель
При выборе инструмента советуем обратить внимание на его головку. Желательно, чтобы она была поворотной
Тогда вы с легкостью сможете выполнить соединение и на сложных участках. Перед покупкой не помешает выяснить, присутствует ли в комплектации набор сменных насадок

Об этом особенно стоит побеспокоиться тем, кто собирается использовать для соединения разные крепежи.
Важной характеристикой, которую необходимо учитывать при выборе заклепочника, является наличие контейнера для отходов. Особенно он будет незаменим тем мастерам, которые собираются возводить забор на территории или укладывать кровлю.

Related Posts via Categories

• Класс прочности болтов – насколько хорошо метизы противостоят разрушению?
• Анкерный болт с гайкой – испытанный вариант крепежа
• Дюбель-гвоздь – какие крепежные изделия самые качественные?
• Анкерные болты – особый вид крепежа для сложных конструкций
• Обозначение болтов по ГОСТ – ориентируемся в мире метизов
• Как заклепать заклепку – автоматические и ручные методы для разных материалов
• Изготовление болтов – понятный технологический процесс
• Игольчатый пружинный шплинт – ушастый крепеж для сферы машиностроения
• Высокопрочные болты – полная информация о крепежных изделиях
• Размеры вытяжных заклепок – над чем следует подумать при расчете?

Клепание металла

Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки

Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух

Сам процесс клепки такой:

• вставить заклепку;
• стянуть соединяемые детали;
• сформировать при помощи инструмента замыкающую головку;

проверить и зачистить соединение.

Так устанавливаются вытяжные заклепки

При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.

Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.

Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.

Размеры

На размер, тип головки и даже прочность оказывают влияние различные факторы. Среди них можно отметить вид нагрузок, воздействующих непосредственно на заклепку, толщину материала, с которым проводятся работы, и его тип. Также играет роль и место расположения изделия. К примеру, если речь идет о заклепках с потайной головкой, их целесообразно применять в случаях, когда необходимо обеспечить аэродинамическую гладкость поверхности. Универсальные же можно использовать в различных ситуациях.

Нельзя использовать слишком толстые изделия, склепывая тонкие листы. Это может привести к тому, что поверхность вокруг головки вспучится. Если же, напротив, взять слишком маленькую заклепку, крепление окажется недостаточно прочным, за счет чего может не выдержать возложенных нагрузок.

При выборе размера заклепки рекомендуется следовать главному общему правилу. Оно гласит, что диаметр изделия должен как минимум в 2,5 – 3 раза превышать толщину самого объемного из листов, с которыми проводится работа. К примеру, в авиационной промышленности чаще всего используются заклепки размером 2,5 – 9,5 миллиметров. Если же диаметр меньше, такие изделия запрещается применять для несущих нагрузку конструкций.

Однако это не единственная возможность определения размеров. Еще один способ выглядит следующим образом.

К примеру, при обшивке 1 миллиметр единица умножается на 3, результат равняется 3,0. То есть дальнейшая по диаметру заклепка имеет размер 3,2 миллиметра.

Если говорить о стандартных размерах, они будут зависеть от типа заклепки. Изделия под молоток имеют диаметр 1 – 10 миллиметров и длину от 5 до 20 миллиметров. Вытяжные при диаметре 2,4 – 8 могут быть значительно длиннее, 6 – 45 миллиметров. Резьбовые же заклепки имеют показатели 3 – 10 и 8,8 – 22 миллиметра соответственно. Они могут иметь как потайную, так и универсальную головку.

В видео ниже показано несколько способов крепления с помощью алюминевых заклепок.

Конструктивные особенности

Диаметры головки, тела и хвостовика регламентируются требованиями ГОСТ 10299-80. Длина хвостовика при этом нормируется еще и габаритами захватывающего механизма заклепочника.

Современные виды вытяжных заклепок могут изготавливаться из различных материалов.

Приведем перечень наиболее популярных комбинаций «тело/хвостовик»:

1. Сталь (оцинкованная) / cталь (оцинкованная);
2. Алюминий / сталь (оцинкованная);
3. Алюминий / алюминий;
4. Алюминий / нержавеющая сталь;
5. Нержавеющая сталь / сталь (оцинкованная);
6. Нержавеющая сталь / нержавеющая сталь;
7. Медь / сталь (оцинкованная);
8. Медь / бронза;
9. Пластик / пластик.

В идеале заклепки вытяжные и скрепляемые детали должны быть из одного металла. Это исключит образование гальванического процесса (ускоренное разрушение более активного металла) и продлит жизнь металлов скрепляемых деталей и самого крепежа.

Вышеупомянутый Государственный Стандарт 10299-80 строго регламентирует все размеры (геометрию) вытяжных алюминиевых изделий. Такая унификация позволяет привести в систему применение данных соединений и упростить расчеты большинства сборных конструкций.

Заклепочники по видам

1. Механические
2. Пневматические
3. Аккумуляторные (электрические)
4. Пневмогидравлические

При выборе заклепочника необходимо учитывать такие моменты как:

• Легкость и компактность инструмента (это повышает удобство работы)
• Лучше выбрать модель с поворотной рабочей частью (это обеспечит доступ к сложным для работы местам)
• Рукояти заклепочника должны быть оснащены резиновыми накладками (это облегчает работу, так как препятствует скольжению руки по рукояти инструмента во время работы)
• Инструмент будет более качественным, если его корпус будет литым, а не из металлической пластины

Какой шуруповерт выбрать для домашних работ

Механические заклепочники

Самый распространенный и востребованный вид заклепочников. Они имеют самое простое устройство и несложны в использовании (не требуют специальных навыков).

Механические заклепочники бывают разных типов:

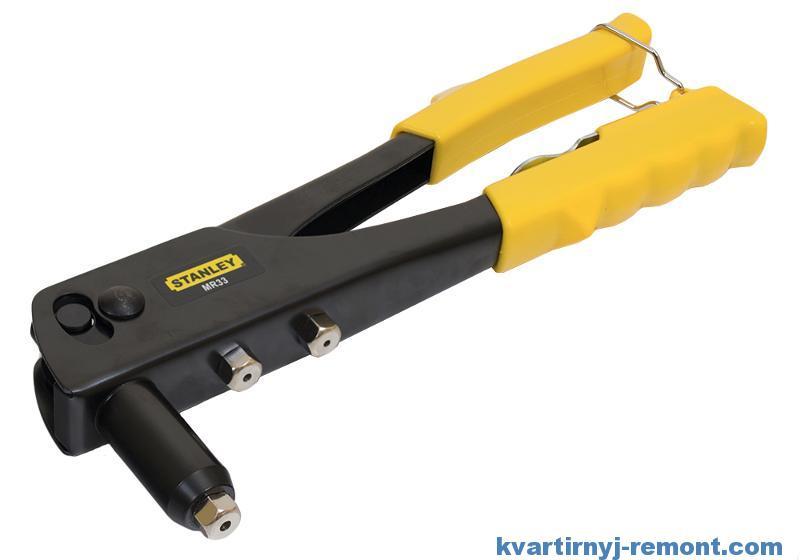

Одноручные заклепочники

Предполагают работу одной рукой, и рассчитаны на заклепку, которая не превышает диаметром 4,9 мм. Некоторые модели одноручных заклепочников оснащены поворотной рабочей частью, которая может разворачиваться на 90, 180 и 360 градусов (что может облегчить установку заклепки в проблемных местах).

Двуручные заклепочники

Имеют другую конструкцию, которая позволяет развить большее усилие, и предполагают возможность работы с заклепками диаметром до 6,5 мм.

Заклепочники «гармошка»

Могут ставить заклепки в труднодоступных местах, при этом развивая достаточно большое усилие при работе одной рукой.

Аккумуляторные заклепочники

Внешним видом этот инструмент похож на обычный шуруповерт. К плюсам этого вида заклепочников относится скорость и качество работы, а также малое приложение сил при работе. Минусом является ограниченное время работы, оно зависит от емкости аккумулятора.

Имеют большую производительность, по сравнению с другими видами, за счет того что работают они от сжатого воздуха. К минусам пневматического заклепочника можно отнести сложное устройство, ограниченную мобильность (зависит от размера подающего воздух шланга) и большой вес. Стоимость такого заклепочника достаточно большая, но и производительность впечатляет.

Рекомендации

Изготавливая самодельный заклепочник, очень важно выдерживать все линии и плоскости. Перекос в процессе клепки может стать причиной непрочного соединения или поломки деталей приспособления.

Если в гараже или мастерской еще нет достаточного запаса комплектующих и инструментов для конструирования самодельного устройства, лучше не тратить время на их поиск, а отложить работу до приобретения заводского инструмента.
То же лучше сделать, если уверенности в своих технических навыках нет.. О том, как установить заклепку без заклепочника, смотрите в следующем видео

О том, как установить заклепку без заклепочника, смотрите в следующем видео.
