Обратный клапан на вентиляцию: как устроить вентиляцию с обратным клапаном на вытяжку

Виды вентиляторов с обратным клапаном

Все вытяжные вентиляторы делятся на два основных вида:

• осевые устройства – это пропеллеры с лопастями, при вращении которых воздух затягивается в устройство и выводится в вентиляционную шахту. Оборудование отличается низкой ценой и высокой производительностью. Однако у вентилятора осевого имеется один существенный недостаток – высокий уровень шума;
• канальные варианты считаются более совершенными механизмами. В их пластиковом корпусе, имеющем форму улитки, размещена турбина. Вентиляторы такого типа надежны, эффективно проветривают помещение даже при забитом канале естественной вентиляции. Недостатком канального вентилятора с обратным клапаном является довольно высокая цена.

Кроме того, можно выделить еще несколько разновидностей:

• вентиляторы с управляемым обратным клапаном;
• конструкции с самозахлопывающимися створками;
• вентиляторы с пассивными обратными клапанами.

В зависимости от способа монтажа выделяют следующие конструкции:

• настенный прибор предполагает вертикальную установку на стену, чаще всего используется для принудительной циркуляции воздуха;
• модели потолочного типа монтируют горизонтально  в вентиляционное отверстие на потолке.

Помимо этого, бытовые вытяжные устройства делятся на виды по типу питания. Одни могут работать на батарейках, другие полностью энергозависимы.

Вентиляционные устройства, оснащенные обратным клапаном

В этом разделе статьи рассмотрены различные комбинированные изделия. Они выполняют свои функции совместно с клапаном, предотвращающим обратное перемещение воздуха. В некоторых случаях им оснащают серийные модели для улучшения исходных потребительских характеристик.

Конструкция вентилятора вытяжного с обратным клапаном

Устройство стандартного вентилятора с обратным клапаном

В этой конструкции лепестки прижимаются встроенными пружинами. Параметры этих возвратных механизмов рассчитаны на стадии проектирования. Они соответствуют производительности оборудования (силе воздушного потока). Если возникла необходимость замены сломанной детали, новую пружину подбирают с аналогичными характеристиками. Такое исполнение с большим количеством пластиковых элементов хорошо подходит для ванных комнат. Однако пригодится проверка рекомендаций производителя, класса защиты электрического устройства с учетом повышенной влажности в помещении.

Вентиляционная решетка с обратным клапаном: демократичная стоимость – отличный результат

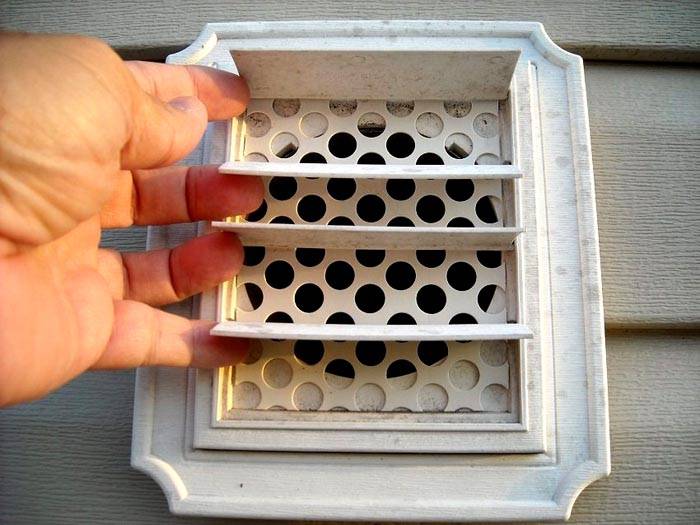

Обратная сторона изделия, оснащенного жалюзи

В этой решетке для вентиляции с обратным клапаном установлено несколько лепестковых элементов. Такое решение применяют при перекрытии больших каналов. Слишком крупные одиночные детали обладают большим весом, что не позволяет снизить чувствительность до уровня, соответствующего требованиям к естественной вытяжке. Но при выборе подобной модели необходимо уточнить герметичность стыков в закрытом положении многочисленных заслонок.

Вентиляционную решетку с клапаном подбирают с учетом размеров и формы канала

Принцип действия тройника с обратным клапаном

Так можно создать проект при подключении нескольких точек забора воздуха из одного или нескольких разных помещений

Применение тройника для вытяжки с обратным клапаном предотвращает поступление воздуха из канала на кухню. Подобные функции выполняет другое устройство. Его можно установить не так, как на рисунке, но в комбинации с вентилятором.

При монтаже сложных систем применяют несколько тройников для вентиляции с обратными клапанами

Преимущества обратного клапана на вытяжке

Такие устройства включают в стандартную комплектацию современного кухонного оборудования

Установка клапана обратного для вытяжки предотвращает попадание на двигатель различных загрязнений из вентиляционного канала. Это продлевает срок службы техники.

Вытяжка с обратным клапаном исключает проникновение неприятных запахов из других помещений, квартир при подключении системы к общему вентиляционному каналу

Если нет такого приспособления в наборе от производителя, можно самому установить антивозвратный клапан для вытяжки. Что это, не трудно понять из материалов статьи. Ниже приведены инструкции по самостоятельному созданию функциональных изделий и особенностям монтажных операций.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Необходимость вентиляции

Если не менять воздух в помещении с людьми, то концентрация кислорода снижается и дышать становится тяжело и в дальнейшем растет угроза здоровью и самой жизни. Это хорошо известно подводникам и тем кто работал в колодцах. В обычных помещениях это не столь заметно, в первую очередь потому, что в них все-таки есть вентиляция. В простейшем случае открываются окна и двери. В больших домах, к тому же есть пассивная вытяжная вентиляция в виде шахты, выходящей на крышу здания. Воздух в ней должен двигаться благодаря разности температур и ветру, который немного увеличивает тягу.

Однако, такая вентиляция практически никогда не обслуживается, со временем засоряется пылью, кухонной гарью, пухом растений, насекомыми и паутиной. К тому же, в зимнее время она может уносить значительное количество тепла из здания

Раньше этому не придавалось особого значения, но в наше энергосберегающее время это важно

Плохо работающая вентиляция оставляет много сырости в ванных помещениях. Это приводит к материальным убыткам: отваливается кафель, краска, плохо сушится одежда, может появиться плесень. Здоровья людям такая обстановка тоже явно не прибавляет. Возрастает риск появления инфекций.

Вентиляционная шахта

Материалы, маркировка, размеры

Обратный клапан для воды делают из нержавеющей стали, латуни, большие размеры из чугуна. Для бытовых сетей обычно берут латунь — не слишком дорого и долговечно. Нержавейка, безусловно, лучше, но выходит из строя обычно не корпус, а запорный элемент. Вот к его выбору и стоит подойти внимательно.

Для пластиковых водопроводных систем делают обратные клапаны из того же материала. Они бывают полипропиленовые, пластиковые (для ПНД и ПВД). Последние могут быть под сварку/склейку или резьбовые. Можно, конечно, впаять переходники на латунь, поставить латунный клапан, затем снова переходник с латуни на ППР или пластик. Но такой узел обходится дороже. Да и чем больше точек соединения, тем ниже надежность системы.

Для пластиковых и полипропиленовых систем есть обратные клапаны из того же материала

Материал запорного элемента — латунь, нержавеющая сталь или пластик. Тут, кстати, тяжело сказать, что лучше. Стальные и латунные долговечнее, но если между краем диска и корпусом попадает песчинка, клапан заклинивает и не всегда ему можно вернуть работоспособность. Пластик быстрее снашивается, но зато его не клинит. В этом плане он надежнее. Не зря некоторые производители насосных станций ставят обратные клапаны с пластиковыми дисками. И как правило, все работает лет 5-8 без сбоев. Потом обратный клапан начинает «травить» и его меняют.

Что указывается в маркировке

Несколько слов о маркировке обратного клапана. В ней указывается:

• Тип
• Условный проход
• Условное давление

• ГОСТ, по которому он изготовлен. Для России это ГОСТ 27477-87, но на рынке не только отечественная продукция.

Условный проход обозначается как ДУ или DN. При выборе этого параметра надо ориентироваться на другую арматуру или диаметр трубопровода. Они должны совпадать. Например, ставить будете обратный водяной клапан после погружного насоса, а к нему фильтр. Все три компоненты должны иметь одинаковый условный проход. Например, на всех должно быть написано ДУ 32 или DN 32.

Пару слов про условное давление. Это давление в системе, при котором запорная арматура сохраняет работоспособность. Брать ее надо точно не меньше вашего рабочего давления. В случае с квартирами — не менее проверочного. Оно по нормативу превышает рабочее на 50%, а в реальных условиях может быть и гораздо выше. Давление для вашего дома можно узнать в управляющей компании или у сантехников.

На что еще обратить внимание

С каждым изделием должен идти паспорт или описание. В нем указана температура рабочей среды. Не все клапаны могут работать с горячей водой или в системе отопления. Кроме того, указывается в каком положении они могут работать. Некоторые должны стоять только на горизонтали, другие только на вертикали. Есть и универсальные, например, дисковые. Поэтому они пользуются популярностью.

Давление открывания характеризует «чувствительность» арматуры. Для частных сетей редко имеет значение. Разве что на линиях подачи, близких к критической длине.

Еще обратите внимание на присоединительную резьбу — она может быть внутренней или наружной. Выбирайте, исходя из удобства установки

Не забывайте про стрелку, которая указывает направление движения воды.

Размеры обратных клапанов на воду

Размер обратного клапана на воду считается по условному проходу и выпускают их под все — даже самые маленькие или самые большие диаметры трубопроводов. Самый маленький ДУ 10 (10 мм условный проход), самый большой — ДУ 400. Есть они тех же размеров, что и вся другая запорная арматура: краны, вентили, сгоны и т.д. Еще к «размерам» можно отнести условное давление. Самое низкое — 0,25 МПа, самое высокое — 250 МПа.

Каждая фирма выпускает обратные клапаны для воды нескольких размеров

Это не значит, что любой из клапанов будет в любом варианте. Наиболее ходовые размеры — до DN 40. Дальше уже идут магистральные, а они приобретаются обычно предприятиями. В розничной сети вы их не найдете.

И еще, обратите внимание, что у разных фирм при одинаковом условном проходе, наружные габариты устройства могут отличаться. По длине — понятно

Тут камера, в которой находится запорная тарелка, может быть больше или меньше. Также отличаются и диаметры камер. А вот разница в районе присоединительной резьбы может быть только за счет толщины стенок. Для частных домов это не так и страшно. Тут максимальное рабочее давление 4-6 Атм. А для многоэтажек может быть критично.

Как проверить

Самый простой способ проверки обратного клапана — дунуть в него в направлении, которое его запирает. Воздух проходить не должен. Вообще. Никак. Еще попробуйте нажимать на тарелку. Шток должен ходить плавно. Без щелчков, трения, перекосов.

Как проверить обратный клапан: дунуть в него и проверить гладкость

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации. Возможно вам требуется декоративная решетка, не имеющая в своей конструкции обратного клапана? В таком случае рекомендуем ознакомиться с существующими видами вентиляционных решеток и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Рейтинг вытяжных вентиляторов

Правильно сконструированная, установленная вентиляционная техника гарантирует чистоту воздуха, отсутствие влажности, конденсата и вытекающих последствий. Накладной тип различают не только по форме, размерам, но и качественным, функциональным характеристикам. Каждого номинанта эксперты оценивали на группу критериев:

• Производительность – кратность воздухообмена;
• Размеры – соответствие геометрических размеров площади вентиляционной шахты;
• Диаметр – от 80 до 200 мм;
• Безопасность – защита от влаги, ударов, перегрева, скачков напряжения сети;
• Уровень шума – рекомендовано не выше 35-55 дБ;
• Дополнительные опции – датчик влажности, движения, таймер;
• Способ монтажа – накладной, встраиваемый, потолочный;
• Тип конструкции – осевой, радиальный, центробежный;
• Материалы – качество, устойчивость к внешнему воздействию, износу;
• Дизайн – классика, современные инновационные модели;
• Способ управления – электронный, дистанционный, автоматический старт/отключение.

В обзор были внесены только самые ходовые модели, соответствующие запросам покупателей. Проанализировав отзывы, редакция журнала определила преимущества и недостатки каждого номинанта, сравнила заявленные характеристики с реальными. Это помогло отсеять товары с завышенными обещаниями, малым сроком службы.

Лучшие терморегуляторы

Рейтинг лучших пластиковых клапанов

TiRo Market d-120 ОК120

Простое, но эффективное устройство, которое предотвратит загрязнение воздуха в квартире. Изготавливается полностью из пластика. Поэтому во время работы пользователь не услышит посторонних шумов. Крепление удобное, корпус изготовлен качественно и плотно прилегает к стенке, не оставляя зазоров. Диаметр – 120 мм.

Средняя цена – 270 рублей.

клапан TiRo Market d-120 ОК120

Достоинства:

• Долговечность;
• Бесшумная работа;
• Надежность;
• Качественная сборка.

Недостатки:

FreeImport AAA3353

Надежный обратный клапан, который продается в собранном виде. Обеспечит качественную вентиляцию в любом помещении. Даже если поток воздуха будет небольшой, клапан откроется и устранит его, чтобы не загрязнять помещение отработанными газами. Конструкция простая, а монтаж не займет много времени. Все отверстия помечены, поэтому человеку достаточно приложить устройство к стене и нанести отметки.

Средняя цена – 160 рублей.

клапан FreeImport AAA3353

Достоинства:

• Небольшая стоимость;
• Эффективность;
• Долговечность;
• Не издает лишнего шума.

Недостатки:

Вент КО 125мм

Простой прибор, который поможет удалить неприятные запахи из квартиры, а также предотвратит их дальнейшее образование. Корпус изготавливается из прочного пластика и выдерживает незначительные нагрузки. Створки срабатывают без участия пользователя, при этом не издают хлопков. Универсальный диаметр подойдет для большинства помещений.

клапан Вент КО 125мм

Достоинства:

• Красивый внешний вид;
• Быстро устраняет запахи;
• Хорошая пропускная способность.

Недостатки:

Производители вытяжных вентиляторов какой

Чтобы сделать жизнь комфортной, разные компании выпускают современную технику, приборы, устройства. И для многих покупателей лицо компании, ее репутация и узнаваемость являются решающими критериями выбора. Другие не желают переплачивать на брендах, но ищут надежных поставщиков. Лучшие вытяжные вентиляторы в 2020 году представили:

• Ballu – торговая марка, принадлежащая транснациональной компании Ballu Industrial Group. Она специализируется на климатической, инженерной технике, с которой вышла на мировой рынок с 1990 года. Главный офис находится в Гонконге, производственные заводы в Японии, Корее, России, Китае, Литве, Польше. На российский рынок техника стала поступать с 2003 года, ее представительство компания Русклимат.
• Auramax – российская торговая марка товаров для систем вентиляции, это бытовые вентиляторы, решетки, ревизионные люки и др. Главное отличие – сочетание доступности с качеством изготовления, современный дизайн. Материалы отличаются долгим сроком службы, высокой износостойкостью за счет защиты от перегрева.
• Erre – итальянская компания по производству высокотехнологичной климатической техники. Опыт работы в этом направлении перевалил за отметку в 70 лет. В 1995 году была присвоен сертификат качества ISO 9001. Официальным дилером является компания Венкон. Последнее десятилетие деятельности было направлено на популяризацию итальянского подхода к делу, дизайна.
• Vortice – итальянская климатическая компания, поставляющая надежное качественное вентиляционное оборудование более 60-ти лет. Акцент делается на эстетике. В разных странах открыты представительства с целью расширения границ.
• Vents – крупная российская компания климатической техники, реализуемая ассортимент миллионами единиц. На производстве берутся в учет мировые стандарты качества. Благодаря этому бренд состоит в ассоциации экспертов климатической отрасли. Дата основания – 90-е годы прошлого столетия, с тех пор было открыто 16 крупных цехов.
• ERA – крупная отечественная компания по выпуску климатической техники, начавшая свою деятельность с 1997 года. Сначала производство было направлено на выпуск систем модульной вентиляции, предприятие называлось ООО «Эковент». Сегодня ассортимент включает около 1300 наименований, а объем реализации достигает отметки 30 миллионов единиц.
• Cata – испанская компания по производству кухонных вытяжек, промышленных вентиляционных систем. Начала свою деятельность еще в 1947 году. За короткий срок успела прославиться по всему миру техникой для очистки воздуха. Полное название компании – CataElectrodomesticos S.L.
• Diciti – бренд высококачественных вентиляторов коммерческого/промышленного назначения, принадлежащий компании ERA. Дата основания предприятия – 1997 год. Серия товаров создается по уникальным проектам ведущих дизайнеров. Помимо эстетики производитель делает ставку на внедрение инноваций.
• Soler & Palau – известный испанский производитель вентиляторов S Представителем в России выступает компания Благовест. Заводы рассредоточены в других странах – США, Китай, Европа, Индия. Дата основания 1951 год. С 1987 года продукция сертифицируется по стандартам ISO-9001, с 1989 года – ISO-9001/2000.
• Electrolux – шведская компания бытовой и профессиональной техники, основанная в 1919 году. Изначально занималась производством керосиновых ламп, после быстро выбилась в лидеры, переквалифицировавшись в другую отрасль. Годовой объем выпускаемой продукции – более 60 миллионов единиц. Все изделия поставляются на продажу в 150 стран мира. Основной слоган – «Сделано с умом».
• Blauberg – популярный производитель вентиляционного оборудования из Германии. В разных уголках Европы рассредоточено 7 заводов. Объем выпущенной техники превысил 100 млн. единиц. Бренд удачно балансирует между эстетическими, качественными, функциональными характеристиками моделей.

Обратный клапан для вентиляции своими руками

Для того чтобы устройство работало эффективно, недостаточно просто сделать аккуратный чертеж и вырезать все детали, важно выбрать оптимальную конструкцию, которая лучше всего подойдет для установки. В этом плане самым простым решением является мембранный тип

Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

В этом плане самым простым решением является мембранный тип. Более трудоемкая в изготовлении конструкция дискового затвора, а самая сложная модель — это «бабочка».

Большое значение имеет и то, где будет устанавливаться устройство. Для установки за вентиляционной решеткой в системе с естественной циркуляцией потоков достаточно сделать мембрану, она не потребует дополнительных изменений воздуховода.

А вот для вытяжного вентилятора стоит установить дисковый затвор или двустворчатую конструкцию.

Кроме этого, перед тем как сделать обратный клапан для вентиляции своими руками, стоит просчитать, сможет ли он обеспечить пропуск необходимого объема воздуха.

Во многих случаях оптимальным вариантом станет создание и установка именно мембранного типа устройства. Мембрана отлично подойдет как для вентиляции с естественной циркуляцией, так и с принудительным отводом.

Этапы изготовления обратного воздушного клапана можно показать на примере следующей схемы:

1. этап первый – выбор типа устройства, проведение необходимых расчетов и подбор материала;
2. создание рабочей модели из бумаги, проведение испытаний, если это возможно;
3. перенос рабочих чертежей на материал, раскрой и подгонка всех составляющих деталей;
4. сборка и установка, испытание в работе и, если потребуется, подгонка уже непосредственно по месту.

Сам процесс работы требует не только аккуратности, но и творческого подхода. Так, стоит учитывать необходимость периодической чистки рабочего органа и уплотнителя от осевшей пыли и копоти.

Процесс изготовления обратного клапана своими руками

Для кухни рекомендуется перед клапаном предусмотреть установку текстильной сетки, чтобы она задерживала частицы масла и копоти. В большинстве помещений также стоит подумать о такой сетке для предотвращения проникновения в жилище насекомых.

При выборе материала стоит обратить внимание на тонкий, но эластичный пластик. Из него можно сделать мембранный клапан

При этом сама мембрана, может быть как цельной, состоящей из одного элемента, так и составной, из двух или даже четырех деталей.

Многоэлементная мембрана с креплением лепестков по центру вентиляционного отверстия обеспечит максимальную эффективность в работе.

Широкие лепестки элементов под воздействием потока легко будут откланяться, пропуская воздух, при этом центральное крепление обеспечит им дополнительную упругость.

В то же время остановка потока или давление с обратной стороны на большую площадь лепестков моментально приведет к прижиманию мембраны к корпусу.

Такое решение подойдет как для обратной стороны декоративной вентиляционной решетки, так и для установки на вентилятор или вытяжку.

Для вытяжных вентиляторов с круглым сечением воздуховода может пригодиться идея использования отрезка канализационной трубы с круглой мембраной и прижимной пружиной.

В этой модели мембрана устанавливается в корпус из отрезка трубы и фиксируется по центру на оси. Края мембраны должны плотно прижиматься к уплотнителю из резины или силикона, приклеенному к внутренним стенкам отрезка.

При этом диаметр мембраны должен быть меньше внутреннего диаметра трубы, чтобы был обеспечен достаточный промежуток для пропуска воздуха.

Ось, на которую насаживается рабочая мембрана, делается из длинного болта, а чтобы конструкция прижималась постоянно, дополнительно устанавливается пружина, например, такая, как используется в автоматических шариковых ручках.

Установка оси может быть сделана на перемычку из пластика или металла, которая закрепляется на противоположных стенках трубы. Мембрана постоянно находится в закрытом положении, края ее прижаты к уплотнителю.

При возникновении потока от вентилятора воздух преодолевает сопротивление пружины, и по всей окружности мембрана открывает проход.

Как только вентилятор выключается, и лопасти перестают вращаться, пружина возвращает мембрану в исходное положение и закрывает клапан.

3 Конструкция устройства

Вентилятор — это нагнетающее устройство, благодаря конструкции своих лопастей затягивающее воздух и выбрасывающее его с усилием вперёд. Конструктивно он представляет собой ротор, на который крепятся лопатки. Используемые для принудительной вытяжки нагнетатели выпускаются осевого и центробежного типа. Существует ещё и диаметральный вид (беличье колесо), но в бытовых вытяжных системах он не применяется.

Принцип работы осевого вентилятора построен на перемещении воздуха вдоль оси рабочего колеса за счёт вращения двигателя. Направление всасываемого и выбрасываемого им воздуха совпадает. Радиальный тип состоит из ротора и надетых на него лопаток спиральной формы. Его конструкция напоминает собой улитку. Из-за действия центробежной силы и формы кожуха нагнетаемый воздух выдувается под углом 90 градусов. Лопасти в нём изготавливаются загнутыми вперёд или назад, что увеличивает производительность изделия.

В устройствах вытяжных вентиляторов с обратным клапаном для ванны, как в принципе и других комнат, кроме нагнетателя, устанавливается приспособление, пропускающее воздух только в одном направлении. Это важный элемент системы, крепящийся к оси вентилятора.

Состоит такое приспособление из подвижной створки, расположенной на оси трубы. При запуске вентилятора воздушный поток открывает створку клапана и практически беспрепятственно проходит через него. Как только нагнетатель выключается, створка опускается и перекрывает доступ в помещение извне. По своему виду обратный клапан делится на следующие типы:

• управляемый — открытие и закрытие происходит с помощью электропривода или вручную;
• самозакрывающийся — комплектуется возвратной пружиной;
• пассивный — управляется потоками воздуха и гравитацией, воздействующей на опускание створки.

Вытяжные системы могут выпускаться как цельного вида, так и сборного. Первые — представляют собой конструкцию, в которой корпус вентилятора совмещён со створками клапана, а вторые — позволяют устанавливать элементы устройства на разном расстоянии друг от друга.

Особенности конструкции различных типов клапанов

Обратный воздушный клапан для вентиляции устроен максимально просто: лопасть закреплена на оси, что обеспечивает свободу движения. В качестве противовеса установлен специальный отвес, который стопорит работу клапана, когда приточный вентилятор отключён. Такие устройства представляют категорию общего назначения и встречаются квадратного, а также круглого сечения. Рассчитаны они на довольно крупные размеры воздуховода. Для крепления предусмотрены отверстия.

Если требуется обратный клапан для вентиляции 100 мм промышленного назначения, рекомендуется выбрать модель из категории взрывозащищённых устройств.

Ввиду особенностей специальной конструкции данная разновидность устанавливается на взрывоопасных производственных участках. Размерный ряд включает в себя широкий спектр моделей, включая обратный клапан для вентиляции 125 мм, а также 1 000 мм. Такие устройства выполняются с круглым и прямоугольным сечением.

Очень распространена модель под названием “Бабочка”. Эти клапаны изготавливаются из оцинкованной стали и снабжены двумя лопастями, которые крепятся на оси, расположенной по центру сечения. При отключении вытяжного вентилятора лопасти закрываются. Как видно, подобный принцип задействован практически во всех устройствах такого рода. Обратный клапан бабочка для вентиляции представлен небольшим количеством вариантов исполнения. Размерный ряд начинается от 100 мм и заканчивается значением 315 мм.

Существует также модернизированная модель “Бабочки”, которая оснащена резиновым уплотнителем, что в значительной мере снижает шумовой эффект от движения лопастей. Весьма распространен обратный клапан для вентиляции бытовой лепесткового типа (или жалюзи). Его конструкция подразумевает наличие нескольких горизонтально расположенных лопастей. Такие устройства часто используются в квартирах, где требуется усовершенствовать вентиляционную систему.

На что обратить внимание при выборе

Выбирая обратный клапан для естественной вентиляции, следует учитывать скорость воздушного потока, чтобы лопасти поддавались давлению даже еле заметного дуновения ветра. Слабая тяга является основной проблемой при обустройстве естественной вентиляции. Поэтому такое устройство монтируется в комплекте с вытяжным вентилятором. С целью повышения привлекательности помещения на входе вентиляционного канала устанавливается декоративная решетка.

Эффективность работы обратного клапана зависит также и от правильно подобранного вентилятора.

Если вытяжное устройство не обеспечивает достаточную тягу, то обратный клапан будет просто выполнять функцию заслонки воздуховода. Мощность вентилятора выбирается с учетом объемов помещения. Если это кухня, то для расчета принимается значение коэффициента, равное 10, для санузла – 7.

При выборе обратного клапана внимание обращается на температуру окружающей среды в данной местности, а также на скорость образования засоров, что напрямую может быть связано с регулярным воздействием ветра на открытых участках местности. Если эти параметры учтены, то можно таким образом несколько продлить сок службы вентиляционной системы

Например, конструкция “Бабочка” подвержена воздействию низких температур, что может привести к обледенению механизма. Что касается засоров, то данный фактор будет негативно влиять практически на любую конструкцию клапана.

Выбирая обратный клапан для вентиляции цена является не последним параметром, который учитывается. Стоимость складывается из ряда параметров, среди которых:

• тип сечения;
• размеры клапана;
• используемый материал;
• конструкция;
• целевое назначение;
• марка производителя.

Цена обратных клапанов находится в пределах от 300 до 3 500 руб. Наиболее дорогие модели подразумевают наличие в комплекте вытяжного вентилятора. С учетом целого ряда особенностей к выбору такого устройства следует подходить очень серьезно. От того, насколько верно подобран клапан и вытяжной вентилятор, будет зависеть помимо продуктивности циркуляции воздушных потоков, но также и отсутствие/наличие посторонних запахов в помещении.

Однако такие клапаны позволяют не только обезопасить себя от проникновения запахов извне, но также обеспечивают качественный отток загрязненного воздуха из помещения. Известно, что слабо организованная вентиляционная система наряду с разгерметизированным воздуховодом может явиться серьёзной проблемой для организации доступа свежего воздуха. Поэтому следует продумать все детали, вплоть до размера сетки декоративной решётки, так как и этот элемент, хоть косвенно, но все же участвует в процессе воздухообмена.
