Все, что важно знать про диммер
Содержание:
- Разбор схем подключения
- Базовое устройство современного диммера
- Полезные советы и рекомендации
- Пошаговая инструкция по замене
- Схемы диммеров
- Назначение диммера
- Требования при установке светорегулятора
- Особенности применения светорегуляторов
- Устройство и виды
- Настройка параметров
- Схема подключения моноблочного диммера
- Регулятор яркости светодиодов
- Назначение диммера
- Классификация диммеров
- Разновидности устройств
- Основные выводы
- Выводы и полезное видео по теме
Разбор схем подключения
Выбор схемы зависит от многих факторов, в том числе от модели диммера, способа подключения – отдельного или с выключателями, количества светорегуляторов или приборов освещения.
Также следует учесть очень важный момент: для ламп накаливания, светодиодных ламп и лент, низковольтных галогенных источников света используются разные приборы.

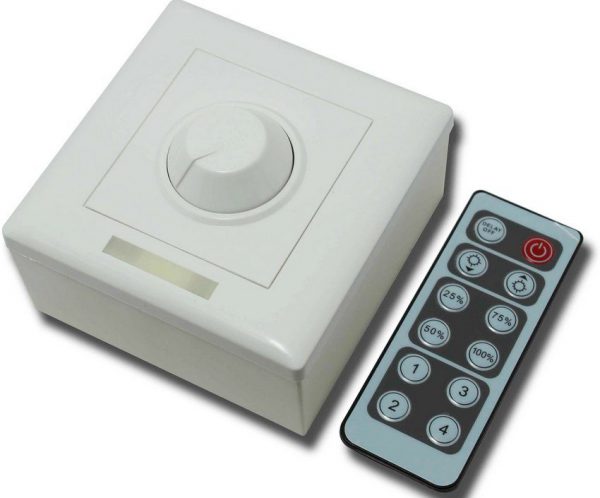

Тестирование диммера с д/у, подключенного к светодиодной полоске. Ленты на светодиодах успешно используются для подсветки подвесных двух-, трехъярусных конструкций из гипсокартона
Самую элементарную схему подключения диммера можно легко спутать со схемой монтажа выключателя, так как она действительно один в один повторяет ее.
Проводку обычно выполняют двух- или трехжильным проводом, в зависимости от системы заземления. В новых домах рекомендуется применять провод с тремя жилами — ВВГнг с сечением 1,5 мм².
От автомата в электрощитке протягивают три жилы: землю – на металлический корпус люстры или светильника, ноль – к лампам, а фазу – к диммеру, на входную клемму
Но зачастую люстра имеет множество рожков, а диммер служит для управления группой отдельно расположенных светильников.
В этом случае целесообразно вместо одного устройства установить два, чтобы можно было контролировать уровень освещения двух отдельных групп.
Принципиальное отличие – в количестве проводов нагрузки. К регулятору подается одна общая фаза, а на выходе – два фазных провода, направленных к разным группам светильников. Соответственно, и ноль тоже делится на два

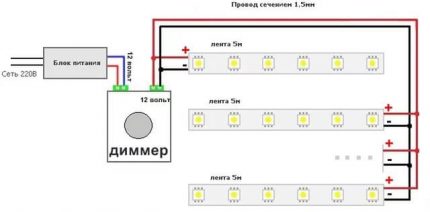

Как происходит подключение, если вместо настройки управления для обычных или энергосберегающих ламп необходимо наладить регулировку светодиодов?
Обычно в комплекте с лентами или светильниками вместе с диммером находится переходник с 220 В на 12 В. Это может быть блок питания, который вставляют в розетку.
Оба провода от преобразователя протягивают к диммеру, присоединяют согласно схеме к нужным разъемам, а с выходных клемм подают к одному прибору освещения или нескольким, подключенным параллельно светильникам
В паре с регулятором света часто используют один или несколько проходных выключателей – электросеть с таким комплектом становится более совершенной, с точки зрения удобства эксплуатации.
Место выключателя определяется по-разному: он может стоять между щитком и диммером или между диммером и светильником.
Схематика проходных устройств отличается от стандартного прибора, и это нужно учитывать при подключении
Основное внимание уделяется присоединению фазных жил в обоих приборах. Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту
Напоследок рассмотрим порядок расположения проводов и клемм при стандартном подключении диммера – все же именно оно является наиболее популярным в быту.
Простейшая схема, которая может служить эталоном подключения стандартного регулятора. Фазная жила подается на вход, а с выхода, соседней клеммы, отходит к светильнику
Перечисленные примеры – только малая часть всевозможных схем для монтажа устройства. Чтобы осуществить безошибочное подключение, необходимо в качестве главного руководства использовать инструкцию производителя.
Базовое устройство современного диммера
Теперь – о том, каким же образом обеспечиваются такие преобразования переменного тока. Тот, кто не интересуется физикой подобных процессов, может сразу перейти к следующему разделу статьи. Но многим будет интересно, тем более что понимание происходящего может подвигнуть и на самостоятельное изготовление диммера – об этом мы тоже поговорим несколько позднее.
Понятно, что никакое электромеханическое коммутационное устройство неспособно работать в режиме ключа с такой скоростью переключений, адекватной частоте переменного тока. Но на выручку пришли полупроводниковые элементы.
Ниже на иллюстрации показана (с некоторым упрощением) схема электронного диммера. Понять принцип ее работы можно, даже не имею специальной подготовки в этих вопросах.
Принципиальная схема электронного диммера (дана с некоторыми упрощениями)
Итак, разбираемся.
Функцию электронного ключа в представленной схеме выполняет «связка» двух полупроводниковых элементов:
Цены на диммер
диммер
VS1 – симистор (симметричный полупроводниковый тиристор или триак) который способен пропускать ток между силовыми выводами А1 и А2 в обоих направлениях, но при условии наличия на выводе G («gate» — затвор) определенного управляющего напряжения.
VS2 – динистор (двунаправленный полупроводниковый диод или диак), также способный пропускать ток в обоих направлениях. Но в отличие от триака, диак не требует управляющего сигнала. Он срабатывает автоматически (открывается) при достижении на его выводах определенного напряжения. И вновь закрывается, когда проходящий через него ток снизится до минимального уровня, называемого током удержания.
Диммер, как правило, устанавливается в разрыв фазного провода. Но это – исключительно из соображений безопасности эксплуатации, так как на работоспособность схемы влияния не оказывает. Тем не менее, такое правило рекомендуется к соблюдению при установке любых выключателей на системах освещения.
Для того чтобы в рассматриваемом случае ток пошел на нагрузку (от «L in» к «L out»), необходимо открытие ключа-триака между его силовыми выводами А1 и А2. Иного пути нет, так как на другом участке цепи она, по сути, разорвана конденсатором С.
Что же происходит при включении питания? Начинается зарядка конденсатора С, скорость которой зависит как от его емкости, так и от сопротивления R. Чем выше сопротивление, тем дольше будет длиться зарядка. Так как используется переменный резистор (потенциометр), то имеется возможность плавного изменения сопротивления этого участка цепи.
Как только напряжение на обкладках конденсатора достигнет определённой величины, срабатывает на открытие динистор, и на вывод G тринистора подается управляющее напряжение, что приводит к его открытию. Ток пошел на нагрузку.
При достижении полуволной нулевой отметки конденсатор полностью разряжается, диак закрывается, что ведет и к закрытию триака. Цепь питания нагрузки снова прервана.
Но вновь начинается процесс зарядки конденсатора, уже с обратной полярностью на обкладках, и весь цикл повторяется. Так как использованы симметричные полупроводниковые приборы – симистор и динистор, эта схема работает на любом участке синусоиды, то есть с любым направлением тока.
Об этом приходится долго рассказывать, но на деле все эти преобразования происходят с частотой переменного тока, то есть в течение секунды вырабатывается 50 положительных и 50 отрицательных «вырезанных» импульсов. Такая частота обеспечивает вполне нормальную работу электроприборов с резистивной нагрузкой, к которым относятся и лампы накаливания.
Правильным подбором параметров полупроводниковых элементов и изменением сопротивления потенциометра можно регулировать моменты открытия и закрытия ключа, то есть «вырезать» из синусоиды импульсы определённой продолжительности и амплитуды. Тем самым – управлять мощностью включенной в цепь нагрузки лампы.
По подобной схеме собирается абсолютное большинство современных диммеров. Безусловно, в схему вносятся определенные дополнения, оптимизирующие ее работу и сглаживающие негативные моменты. Но принцип остается тем же.
Полезные советы и рекомендации
Для внешнего управления подходят «диммируемые» светодиодные приборы. Соответствующие возможности указаны в сопроводительной документации производителя. Специальными символами обозначают совместимость на корпусе и упаковке.
Чтобы исключить перегрев полупроводникового прибора, надо изучить инструкции производителя. Кроме соответствия по мощности потребления нагрузки, имеет значение и температура в помещении.
«Триак BTA24-600», например, можно применять без специального охлаждения при подключении лампы накаливания до 75 Вт. Если мощность потребления составляет 1000 Вт, полупроводниковый прибор устанавливают на радиаторе с эффективной площадью рассеивания 180 кв.см. В сложных температурных условиях устанавливают кулер.
Пошаговая инструкция по замене
Чтобы приобрести новый диммер, первоначально выясняют, какой тип ламп он будет обслуживать. Затем, исходя из выделенного бюджета, покупают или недорогую китайскую модель, или конструкцию проверенного производителя – Makel, Schneider, Legrand.
Если нужно установить новый, только что купленный прибор, производят такие же действия, как и при монтаже выключателя:
- меняют проводку или убеждаются в пригодности старых кабелей;
- если нет отдельного автомата в электрощитке, устанавливают его;
- подготавливают место для монтажа;
- выполняют установку.
Но чаще необходимо произвести замену, то есть демонтировать корпус выключателя и на его место установить диммер. Рассмотрим именно этот вариант.
Шаг 1 — отключение осветительного контура
Любые манипуляции с электротехническими устройствами в квартире нужно начинать с принудительного отключения электроэнергии на щитке, который находится или на общей площадке, или внутри квартиры, в коридоре (прихожей).
Это предусмотрено нормами безопасности и обеспечивает сохранение в исправном состоянии всех подключенных приборов и кабелей. Но главная цель – защита собственного здоровья.
Чтобы самостоятельно отключить нагрузку, достаточно переключить рычаг автомата. Если требуется замена автовыключателя или другие электромонтажные работы на щитке, следует вызвать электрика, обслуживающего дом
Для дополнительной страховки всегда должны быть под рукой или тестер, или индикаторная отвертка для определения напряжения.
Проверка силовой линии – это первое действие, которое следует выполнять в начале монтажа или снятия электроустановки, при подключении проводов. Рекомендуется пользоваться инструментом с изолированными ручками и перчатками, покрытыми тонким слоем диэлектрического полимера.
Шаг 2 — демонтаж обычного выключателя
Для снятия старого устройства нужно приготовить отвертку. Процесс демонтажа занимает всего несколько минут и заключается в последовательном удалении сначала декоративной внешней части, а затем внутреннего механизма, подключенного к проводам.
Последний ответственный момент – отключение проводов. Жилы аккуратно достают из клемм, слегка ослабив держащие винтики или зажимы.
Необходимо сохранить в целостности зачищенные концы, чтобы не отрезать провода заново и не уменьшать их и без того ограниченную длину.
Шаг 3 — установка регулирующего прибора
Если провода находятся в исправном состоянии, то для подготовки ничего делать не нужно. Начать следует с изучения инструкции, в которой перечислены требования к установке, основные теххарактеристики устройства, а главное – есть схема подключения жил.
Диммер разбирают, знакомятся с конструкцией и по частям монтируют на место выключателя.
После установки следует произвести диагностику. Для этого подключают питание, включают диммер и стараются изменить интенсивность освещения, вращая ручку.
Если все работы выполнены правильно, яркость освещения плавно нарастает и так же плавно уменьшается.
Схемы диммеров
Диммер для напряжения 220В, с отсечкой по переднему фронту, работает по принципу фазоимпульсного управления напряжением. В процессе работы, элементы такого диммера подают напряжение на нагрузку в определенные моменты, отрезая часть синусоиды. Подробно и более наглядно это изображено на графиках.
Площадь синусоиды, заштрихованная серым цветом – это площадь напряжения или его действующая величина, которая подаётся в нагрузку (светильник или любое другое описанное выше устройство).
Красной пунктирной линией изображена форма напряжения на входе диммера для led ламп. В таком виде она подается через обычный выключатель без регулировок.
Как подключить светодиоды через диммер?
Номиналы компонентов и все сведения указаны на схеме диммера.
Устройство устанавливается в разрыв провода идущего к источнику света, двигателю, тэну или любому другому устройству.
Логика работы схемы следующая: конденсатор С1 заряжается через цепочку R1 и потенциометр R2. В зависимости от положения потенциометра, конденсатор заряжается до напряжения открытия динистора VD1.
В схеме использовался динистор DB3, это примерно 30В. Через открытый динистор подаётся управляющий импульс открытия симистора (двунаправленный тиристор), на его управляющий электрод.
Чем больше сопротивление, выставленное ручкой потенциометра – тем дольше заряжается конденсатор, соответственно тем позже откроется цепь динистор-симистор, а напряжение будет ниже, так как срежется большая часть синусоиды. И наоборот – меньше сопротивление – больше напряжение на выходе регулятора.
В интернете есть много вариантов схем со всевозможными доработками, все они хорошие. Здесь приведена простейшая схема, на рисунке изображен монтаж этого варианта схемы.
Назначение диммера
Главным назначением подобных устройств является регулирование яркости свечения ламп накаливания или галогенных лампочек. Управление галогенными лампами, которые работают на пониженном напряжении, осуществляется с помощью диммера, подключаемого через понижающий трансформатор. Эти устройства можно приобретать по отдельности, однако лучше купить диммер со встроенным трансформатором.
Для управления энергосберегающими лампами используются устройства, в конструкцию которых входит дополнительный элемент – электронный пускатель.
Используя регулятор яркости в качестве выключателя света можно произвольно изменять интенсивность освещения от максимального до самого приглушенного. В таком случае отпадает необходимость применения двойных или тройных выключателей для управления работой люстр с несколькими лампами. Кроме того, лишается смысла приобретение дорогостоящих светильников, оснащенных собственными регуляторами напряжения.
Требования при установке светорегулятора
При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:
- Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
- Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
- Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
- Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
- Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.
Что касается места для установки, специалисты рекомендуют исходить из следующей информации:
- Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
- Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.
Особенности применения светорегуляторов
Специалисты рекомендуют не устанавливать диммеры в прихожих, ванных, санузлах, кухнях и других помещениях, где требуется высокая яркость освещения. В них диммер не будет выполнять свою основную функцию, но вам придётся затратить достаточно большую сумму на его покупку. Кроме того, частое использование регулятора приведёт к его быстрому износу, что потребует замены недешёвого приспособления.
Особенности конструкции диммера требуют его прочного соединения с электросетью. Для этого лучше припаивать провода, а не пользоваться зажимами, клеммниками и другими аксессуарами. Кроме того, к нему не следует подключать слишком много осветительных приборов — лучше оставлять запас по мощности в 25–30%, чтобы избежать проблем при перегрузках и скачках напряжения.
Устройство и виды
Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:
- На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.
-
Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.
- Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.
При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). https://www.youtube.com/embed/kb9He3btzgw
По виду исполнения диммеры бывают:
-
Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.
-
Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.
-
Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».
- Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:
-
При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.
- Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.
-
Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.
-
Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.
-
В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).
Настройка параметров
Угол установки
Первое что нужно сделать – правильно отрегулировать зону обнаружения ДД. В современных моделях светильников детекторы представлены отдельными элементами, закрепленными на шарнире. Вот его вы как раз и должны настроить таким образом, чтобы инфракрасные лучи были направлены на максимально возможную площадь обнаружения. Тут важную роль играет не только угол установки, но и высота, на которой вы решите подключить датчик движения. Оптимальные и самые неудачные способы установки рассмотрены на схемах ниже:
Чувствительность
Второй параметр, который вы должны настроить – чувствительность, который обозначается на корпусе «SENS». Как правило, для регулировки используется колесико с диапазоном от min (low или -) до max (high или +). Настройка чувствительности датчика движения наиболее сложная. Вы должны отрегулировать параметр таким образом, чтобы детектор не срабатывал на мелких животных, но в то же время включал свет при обнаружении человека. В этом случае рекомендуется сразу же настроить SENS на максимум, подождать пока фонарь выключиться и проверить, как будет срабатывать сенсор.
Постепенно вам нужно будет уменьшать чувствительность до тех пор, пока не найдете «золотую середину»
Обращаем Ваше внимание на то, что если у вас во дворе есть большая собака, выполнить настройку датчика, чтобы он на нее не реагировал, вряд ли получится
Освещенность
Следующая настройка – порог освещенности, обозначенный на корпусе «LUX». Данный параметр необходим для того, чтобы настроить датчик на включение света только при наступлении темноты. К примеру, зачем освещению включаться при обнаружении движения в светлое время суток, все равно это ничего не даст. При первой настройке рекомендуется выставить максимальное значение LUX и при наступлении вечера отрегулировать подходящее время, при котором будет срабатывать сенсор.
Если на Вашем детекторе нет регулятора LUX, то можно дополнительно подключить датчик освещенности. В этом случае получится все равно настроить прожектор, чтобы он включался только ночью.
Время задержки
Ну и последний параметр – задержка включения, обозначенный «TIME». Время настраивать легче всего, диапазон может колебаться от 5 секунд до 10 минут. Тут Вы уже сами должны решить, на какое время лучше выставить задержку. Существуют датчики, у которых при каждом новом включении время задержки увеличивается. При первоначальной настройке рекомендуется выставить данный регулятор на минимальную отметку, чтобы можно было быстро выполнять проверку параметров.
Также немного полезной информации вы можете узнать, просмотрев данное видео:
Как выполнить регулировку
Вот и все, что хотелось рассказать вам о том, как настроить датчик движения для освещения. Такие детекторы можно устанавливать не только на улице, но даже и в квартире, к примеру, на лестничной площадке в подъезде. Надеемся, что предоставленная инструкция по настройке детектора с двумя и тремя регуляторами была для Вам полезной!
Будет интересно прочитать:
- Схема подключения прожектора к сенсору и фотореле
- Как сделать освещение забора
- Как сделать светодиодный прожектор своими руками
Схема подключения моноблочного диммера
Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).
Перед тем как поставить диммер, надо найти фазный провод
Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

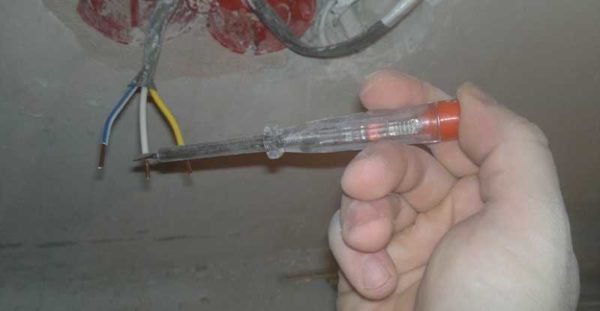

Определение фазного провода индикатором
Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.
Схема подключения диммера
Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).
Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.
Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

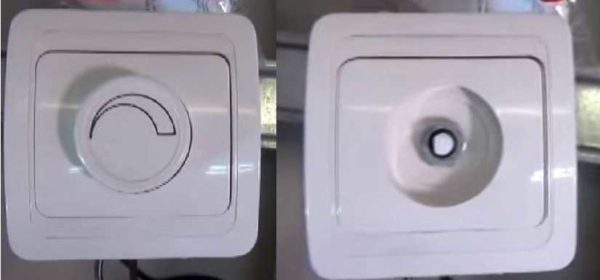

Перед монтажом диммер разбираем
Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.
Регулятор света без лицевой пластины
Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.
Схема подключения лампы к диммеру
Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.
Установка диммера
Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.
Все готово
Регулятор яркости светодиодов
Однако достичь такого эффекта с помощью обычного подключения светодиодов к сети невозможно. Для этого нужно использовать специальное полупроводниковое устройство с регулятором, при изменении положения которого происходят контролируемые перепады силы тока, подаваемого на светодиоды. Регулятор яркости светодиодов называется диммер.
В зависимости от его строения выделяется достаточно широкий ассортимент, позволяющий подобрать устройство для своих нужд.
Строение такого устройства очень простое – оно содержит специальные стабилизаторы и несколько активных диммерных схем типа LM317, которые работают как полупроводники. Эти самые схемы и определяют основную классификацию диммеров.
- По типу схемы, которая регулирует мощность светодиодов, диммеры делятся на:
- источники тока с управлением – они могут стабилизировать выходящий ток, изменяя его в четко заданном диапазоне при минимальном падении напряжения;
- устройства с импульсной регулировкой яркости – выходящий импульс состоит из сигналов различного уровня, которые чередуются с определенной частотой. Изменение длительности импульсов приводит к изменению выходящего тока, что в свою очередь влияет на яркость светодиодов.
- По виду регулятора:
- механические (регулировка силы выходящего тока выполняется вручную с помощью кнопок, рычажков и прочих элементов);
- электронные (выдают на выходе участки синусоиды, которые отсекаются электронным ключом, сенсорные и бесконтактные);
- дистанционные (регулировка яркости подключенных светодиодов выполняется человеком с помощью инфракрасных или радиочастотных сигналов с пульта);
- существуют варианты, где комбинируются различные регуляторы для достижения максимальной эргономичности.
- По способу установки в систему:
- модульные;
- встраиваемые;
- накладные.
Помимо вышеперечисленной классификации диммеры также делятся по типу подключения к светодиодам:
- проходные (светодиодная лента включается и выключается из разных мест);
- непроходные (управление светодиодной лентой светом возможно только из одного места).
Назначение диммера
Задача диммера — обеспечивать изменение яркости свечения осветительных устройств. Регулируемые выключатели света позволяют добиваться любой интенсивности освещения: от приглушенного света до чрезвычайно яркого. Применение диммеров делает ненужными двойные или тройные выключатели, нет необходимости покупать дорогие осветительные приборы с контроллерами напряжения.
К достоинствам диммеров относятся следующие характеристики:
- контроль яркости света;
- настройка времени изменения яркости;
- управление с пульта ДУ;
- длительный срок эксплуатации;
- запрограммированное художественное мерцание, создание картин с подсветкой;
- экономность расходования электроэнергии (некоторые модели).
Недостатки диммеров:
- чрезмерный расход электричества в некоторых случаях;
- создание радиопомех, мешающих работать электробытовой технике;
- небольшие нагрузки становятся причиной неисправности диммеров;
- работа диммеров часто приводит к нежелательному мерцанию света.
Классификация диммеров
Существует несколько видов классификаций регуляторов. Так, выделяют моноблочные и модульные устройства.
Моноблочные светорегуляторы изготавливаются в виде единого блока и монтируются в корпус обычного подразетника как выключатели. Чаще всего их используют при оборудовании квартир с тонкими перегородками.
По виду управления их можно дополнительно разделить на:
- нажимные с поворотом ручки;
- поворотные;
- клавишные, как вариант, кнопочные;
- сенсорные;
- с пультом ДУ.
Первый вид – самые простые и бюджетные. Включение светильника происходит за счет нажима, а поворотом ручки регулируется яркость. Во втором случае и включение, и регулировка происходит за счет вращения.
Клавишный реостат очень похож на стандартный выключатель. Состоит он, как правило, из 2-ух пластин, первая из которых включает свет, а вторая определяет его интенсивность.
Сенсорные светорегуляторы – одни из самых современных и востребованных. Они отличаются высокой надежностью и плавным переключением, включающим несколько ступенчатых уровней.
Регулировка с помощью пульта ДУ считается самой комфортной. Для ее осуществления нет необходимости вставать с места.
Модульные типы диммеров монтируются на DIN-рейке распредблоков. Они отвечают за поддерживание освещения в районе коридоров и лестничных проемов. Также данный вид диммеров используют для обеспечения безопасности вокруг дома и на придомовой территории.
Управление модульным типом происходит за счет нажатия клавиши или кнопки. Пятисекундное удержание позволит выставить необходимый уровень освещенности площадки.
Подбор диммеров может происходить и по типу используемых ламп. Так, с лампами накаливания и галогенными устройствами в 220 В работают практически все регуляторы света.
Низковольтные галогенные источники света функционируют только в условиях подключения диммеров, имеющих специальную маркировку «С».
Люминесцентные лампы требуют оборудования пускорегулирующей аппаратурой (ПРА), которая может изменять частоту, а значит, и силу тока. В результате варьируется и интенсивность освещения.
При работе со светодиодами применяется способ широтно-амплитудной модуляции, при котором оптимальная амплитуда комбинируется с изменяемой длительностью импульса.
Классификация по типу конструкции выделяет одинарную, двойную и тройную модификацию.
Разновидности устройств
Диммеры можно разделить на 2 группы по совместимости с источниками света. Для ламп накаливания подойдет плавная регулировка напряжения. Аналогичный принцип не применяют для управления полупроводниковым излучателем. Уменьшение амплитуды сигнала в этом случае ограничено уровнем отсечки прибора, поэтому для дозированного ограничения мощности используют широтно-импульсную модуляцию (ШИМ).
В разных моделях применяют механическое, сенсорное и дистанционное управление.
Также выпускают модификации:
- с декоративной накладкой;
- в технологическом корпусе для скрытого монтажа;
- модульные с креплениями под DIN-рейку;
- подвесные (компактные изделия для оснащения настольных ламп);
- переносные, вмонтированные в блок «вилка-розетка».
При выборе готового изделия и на стадии подготовки проекта надо учитывать мощность потребления подключаемых ламп. Запас по этому параметру делают не менее 20%.
Основные выводы
Применение регуляторов позволяет экономить электроэнергию и повысить уровень комфорта. Большой ассортимент светодиодов и диммеров затрудняет определение совместимости и выбор. Покупатель должен обладать минимумом знаний в этой области и тщательно изучить надписи на упаковках.
Бывает полезна консультация продавца. Если он регулярно обучается и обладает опытом, его мнение следует учесть. Для покупки лучше выбрать магазин, в котором имеется стенд для проверки совместимости диодов и регулятора света. Это поможет избежать неприятных сюрпризов и разочарований из-за некорректной работы системы.
Предыдущая
Лампы и светильникиОсновные характеристики и параметры светодиода 2835 SMD
Следующая
Лампы и светильникиКак самому рассчитать мощность блока питания на 12 В для светодиодной ленты
Выводы и полезное видео по теме
В видеоролике можно услышать мнение специалиста о наиболее популярных моделях выключателей с различными видами диммеров, а также советы по подключению.
Как установить клавишный диммер своими руками:
О взаимодействии диммеров и ламп:
Светорегулятор, с помощью которого можно изменять уровень яркости освещения, — комфортный прибор, позволяющий создать в комнате уютную обстановку и снизить расход электроэнергии. Представленный ассортимент подобных изделий достаточно широк
Чтобы не ошибиться в выборе, нужно принять во внимание мощность ламп, с которыми он будет совмещен, конструктивные особенности прибора, его планируемое размещение, а также внешний вид устройства
