Учимся правильно пользоваться пузырьковыми строительными уровнями

Правила выбора

Строительный инструмент для не большого домашнего ремонта лучше выбрать с длиной 30 см. Он выполнят самые разные бытовые задачи, такие как правильно установить стиральную машину или холодильник, прибить полочку или повесить шкаф. В качестве альтернативы реечного уровня может выступать плоскокапсульный без рейки инструмент. Однако такой прибор способен проверить только горизонтальную поверхность, так как находится воздушный пузырёк в центре разметки.

Для серьёзных работ: выкладка плитки, укладка потолка типа Армстронг, плитки во дворе дома, установка окон, дверей – потребуется инструмент длиной 60 см. Им работать гораздо легче, чем, скажем, при использовании гидроуровня.

Самые сложные работы: выравнивание штукатурки, деревянной обшивки пола, стяжки, труб, — потребуют более точного пузырькового прибора с длиной  от 80 см до 2 м. Это лучший выбор, альтернативой которому может выступать только гидроуровень либо профессиональный уровнемер.

Максимальная длина пузырькового уровня заявленная производителями составляет 40 см, а самая минимальная — 20 см.

Дополнительные условия, которые помогут выбрать строительный уровень:

• Чтобы подобрать в магазине правильный инструмент высокого качества, нужно сравнить его с показаниями гидравлического либо лазерного уровня. Причём проверить точность измерений не только горизонтальной, но вертикальной и косой линий.
• Обязательно внимательно нужно осмотреть стеклянные капсулы, которые должны быть без повреждений.
• Жёсткость крепления всех частей уровня, кроме ампулы выставления по диагонали, также является важным показателем выбора. Хотя какой инструмент лучше – с подвижной или нет капсулой, является спорным, ведь из-за возможности двигаться, она может давать неверный результат.
• Рассматривая отметки, необходимо убедиться, что их нанесение было выполнено на стекле изнутри, а не снаружи. В противном случае они могут быстро стереться.
• Рёбра жёсткости – это обязательное условие для хорошего, качественного инструмента, а выбирать исключительно по дизайну или форме – не правильно.

Таким образом, опираясь на вопрос, какой лучше строительный пузырьковый уровень, необходимо, прежде всего, знать задачи и цели, которые придётся решать.

3 Настраиваем незафиксированные емкости ватерпаса

Если вы приобретаете модель измерительного устройства с незафиксированными ампулами, его можно будет настроить и перенастроить при сбившихся показаниях. Настройка прибора достаточно проста, вы вполне сможете справиться с такой задачей самостоятельно. Для этого нужно определить наиболее ровную стену в комнате. Если раньше вам не доводилось проверять поверхности точным ватерпасом, вы можете выбрать визуально самую ровную стену.

Отступите от левого угла стены примерно 4 см и вбейте гвоздь в поверхность на уровне глаз (можно вкрутить саморез) таким образом, чтобы крепеж выдавался на поверхности на расстоянии 20-30 мм. Сверху ватерпас располагают таким образом, чтобы одной стороной он опирался на саморез или гвоздь, а длинной стороной прилегал к поверхности стены. Прибор отрегулируйте таким образом, чтобы воздух в емкости показывал ровную поверхность. Отчертите по краю уровня линию на стене.

Затем переверните устройство и повторите процедуру снова. Если прочерченные линии полностью совпадают, значит устройство отрегулировано нормально и его можно эксплуатировать. Если же отметки расходятся, то придется дополнительно настраивать прибор. Для этого с правой стороны стены, где заканчиваются отметки, между ними отмечают центральную точку. Уровень укладывают на гвоздь так, чтобы одним своим краем он прилегал к отмеченной точке. В таком положении устройство необходимо зафиксировать и отрегулировать ампулу так, чтобы пузырек показывал ровное основание.

Критерии выбора инструмента

Когда потенциальный покупатель видит такое разнообразие моделей и типов устройств, он может легко растеряться, и тогда процесс выбора может затянуться. Следовательно, перед походом в магазин и покупкой лучше тщательно изучить все требующиеся детали, чтобы потом не приобрести то, что вам не пригодится совсем.

Критерии выбора довольно просты и основаны на вашей внимательности и возможности проверить работу уровня сразу в магазине. К ним относятся:

• Качество креплений для колб. Если они просто прикручены саморезами или шурупами — даже не стоит продолжать осмотр, сразу откладывайте такой уровень в сторону. Крепления должны быть надёжными, не содержать закручивающихся деталей или других элементов конструкции, способных со временем ослабить захват и привести к падению точности измерений.
• Видимые повреждения или заводской брак. Здесь пригодится наличие в магазине выставленной ровной поверхности, которая сможет показать погрешности в работе выбранного инструмента. Если уровень имеет вмятины на раме или надколотые колбы, нужно попросить другой.
• Наличие и качество полос разметки. Идеальный уровень будет кроме чётких и точных полос на колбах с жидкостью иметь нанесённые градусы на поворотной ёмкости и сантиметровую линейку на одном из углов корпуса.

Качественный и проверенный временем производитель — тоже один из важнейших пунктов. Если выбрать прибор от неизвестной компании, можно столкнуться не только с недобросовестно исполненным корпусом, имеющим большую кривизну, но и с большими погрешностями в замерах из-за нарушения технологических стандартов при производстве. К надёжным и хорошо зарекомендовавшим себя фирмам относятся:

• Stabila — немецкая компания, которую многие специалисты считают передовой в этом направлении. Работает с конца позапрошлого века, основана в 1889 году, начинала с производства жидких уровней.
• Montero Ultima и её уровни линейки JYC — фирма из Китая, зарекомендовавшая себя производством качественного строительного и слесарного инструмента.
• Kapro — израильские уровни, компания производит только их, а потому такая узкая специализация позволила им стать одним из передовых и рейтинговых поставщиков этих измерительных устройств на рынок.
• Bosch — комментарии излишни, немецкий гигант всегда выпускает инструменты исключительного качества.
• Отечественные компании — Ермак, Бригадир, Condtrol и другие. Многие из них имеют уровни, выполненные в сравнимом с немецкими аналогами качестве. Некоторые — лишь немного уступают. В результате, имея более демократичный ценник, являются довольно привлекательными вариантами для покупателей.

Простейший водяной уровень

Состоит прибор из двух равных по объему колб, соединенных между собой гибким тонким шлангом. Используется в разметке горизонтальных линий, если разбивку нужно произвести в разных помещениях или при больших расстояниях. Т.е. там, где использование лазерного нивелира невозможно, нерентабельно или бессмысленно.

Принцип действия элементарного приспособления опирается на закон о сообщающихся сосудах. Уровень воды в обоих сообщающихся сосудах всегда будет на одной абсолютной отметке, для фиксации которой на колбах имеются риски.

Применение водяного приспособления позволяет корректно отбить горизонтали независимо от реального положения поверхностей пола, потолка, парапета и др. Ни один цифровой аппарат пока не смог заменить его. Отметим, что водным уровнем отбивается эталонный горизонт, от которого после откладываются обозначенные проектом высоты. С его помощью не производят непосредственную разметку будущих плоскостей, формируемых навесным потолком, лагами или стяжкой с финишной отделкой, точки монтажа сантехнических приборов и т.д.

Для разметки водным уровнем пригласим помощника, действовать будем так:

• На стене отмечаем произвольную точку на расстоянии от пола, удобном для производства разметки;
• Прикладываем одну из колб к точке, фиксируем и запоминаем, на какой отметке установился уровень воды;
• Отправляем помощника к искомой точке. Передвигая свою колбу вверх/вниз вдоль стены, он должен найти положение, в котором уровень воды установится на равнозначной отметке.

Веские плюсы прибора: дешевизна, простейшая эксплуатация и точность. Минусы: отсутствие возможности проводить разбивку при отрицательных температурах, ограниченность применения, необходимость в ожидании момента установления уровня в обеих колбах.

Как настроить пузырьковый уровень

Обычно в настройке нуждаются приборы, у которых используются незафиксированные ёмкости. Для выполнения регулировки вам понадобится выполнить следующие действия:

1. Сперва вам нужно выбрать стену в помещении с максимально ровной поверхностью, далее участок на ней для проверки, который должен располагаться на уровне глаз, а угол должен находиться непременно с левой стороны.
2. Теперь нужно от угла отмерить расстояние 4 см. В этом месте нужно вбить гвоздь или закрутить саморез. Но учтите, что крепёж не должен войти до конца — 2–3 см должно остаться на поверхности.
3. Теперь нужно взять прибор, расположить его одной стороной на гвоздь и прислонить к стене. Теперь начинают выполнять его настройку, чтобы при этом воздух в ёмкости показал ровную поверхность. Далее, ориентируясь на край уровня, на стену наносят линию.
4. После этого прибор необходимо перевернуть, после чего выполнить эти же самые действия снова.

Без строительного уровня сегодня невозможно выполнить практически ни одну работу по ремонту или строительству. Поэтому такой инструмент должен иметь при себе не только профессиональный строитель, но и любой домашний мастер.

Достаточно точные показания показывает пузырьковый строительный уровень, однако, чтобы быть уверенным в его качественной работе, необходимо узнать, как его выбирать. Покупка фирменного изделия не гарантирует, что строительный уровень будет работать без сбоев.

Поскольку в пузырьковом строительном уровне содержатся достаточно хрупкие элементы, при покупке необходимо осмотреть их на наличие повреждений. И, конечно, необходимо ещё в магазине убедиться, что прибор находится в рабочем состоянии. В противном случае он вам будет бесполезен.

Электронные уровни

Электронный уровень выступает более продвинутым, улучшенным вариантом пузырькового приспособления. У него есть два привычных блока для контроля горизонтали и вертикали. Роль третьей выполняет электронный блок с гироскопами. Когда уровень размещается на контрольной поверхности, на экране выводится величина ее наклона. Он равен нулю при горизонтальной и 90 при вертикальной плоскости.

У электронного уровня есть система калибровки. Она может быть автоматической у дорогих моделей. У бюджетных для проведения настройки предусмотрена отдельная кнопка. Когда уровень покупается в магазине, его показания не идеальны. В зависимости от того, в каком направлении корпуса прибор прикладывается к поверхности, на дисплее отображаются разные углы наклона.

Калибровка электронного уровня занимает меньше минуты. Процедура проводится согласно инструкции производителя. Для гарантированной точности измерения придется найти идеально горизонтальную плоскость. В квартире это может быть листовой кусок пенопласта, погруженный в ванной. На стройплощадке его помещают в корыто для раствора.

Как проверить уровень на точность

Основной функцией строительного уровня является отражение точных показаний. При покупке инструмента следует проверить его корректную работу

При этом важно учесть, что даже новый измеритель может врать. Дорогостоящий прибор – не исключение

Для проверки устройства на точность рекомендуется воспользоваться более-менее ровной поверхностью без деформаций. Плоскость корпуса прибора должна полностью ложиться на неё. Зафиксировать положение пузырька можно с помощью карандаша.

Далее нужно переворачивать уровень на том же участке, и отмечать значение воздушного шарика. Повороты каждый раз делают не менее чем на 180 градусов. Если показания  не меняются, можно полностью доверять измерителю.

Альтернативный метод проверки предусматривает использование спичек или сверла. При этом поверхность не обязательно должна быть ровной. Воспользоваться можно прилавком или любым столом. Под него кладут уровень, по него подкладывают сверло (списку).

Двигают вспомогательный предмет так, чтобы воздушный пузырёк достиг контрольной риски. Делают пометки карандашом. Не меняя положения сверла (спички), повернуть уровень на 180 градусов и снять показания. Если они совпадают с предыдущими, инструмент подходит для дальнейшего применения.

При наличии расхождений между метками, то есть между ними образуется угол, нужно найти биссектрису, прочертить её карандашом. После этого уложить в полученной линии уровень и отрегулировать положение колбы с помощью винта. Завершается процесс новой проверкой, выполняемой в обратном порядке: от биссектрисы к первой метке на столе (с соблюдением поворотов в 180 градусов).

Отрегулировать бюджетный вариант пузырькового уровня сложнее, так как в такой модели не предусмотрен регулировочный винт. К тому же капсулу с жидкостью зачастую приклеивают. Для калибровки рекомендуется взять отвёртку и молоток.

Вначале определяют, в какую сторону необходимо сместить ёмкость. С помощью отвёртки выступающий край колбы аккуратно вбивают вниз. Пузырёк должен сдвинуться влево или вправо. Для фиксации положения капсулы используют суперклей. Его вводят в держатель и выжидают 30-60 секунд.

Назначение и принцип работы

Простейший пузырьковый уровень включает в себя алюминиевую основу (закрытый профиль), представляющую собой идеально ровный прямоугольный корпус с правильно подобранным центром масс. Последнее необходимо, чтобы инструмент как можно меньше смещался и падал с замеряемой поверхности. Отследить горизонтальный, вертикальный и диагональный (45 градусов) уровень помогают 3 ампулы, наполненные лёгкой и весьма текучей жидкостью (например, спиртом), на которые нанесена центральная и две боковые отметки.

Заполнение уровневых ампул жидкостью осуществляется примерно на 95%. Этого хватает, чтобы пузырёк воздуха был немногим больше капли воды или равным по объёму нескольким таким каплям. Он движется по внутренней поверхности верхней стенки ампулы, не покрывая её всю. Границы крайних меток соответствуют краям пузырька – при строго горизонтальном положении ампулы он находится между ними.

Принцип действия строительных уровней основан на силе тяжести. Под действием земной гравитации более тяжёлая и плотная среда стремится занять нижнее положение. Более лёгкая переходит вверх. Плотность воздуха в сотни раз меньше плотности воды – пузырёк всегда находится сверху, а не снизу или где-то посередине.

Этапы эволюции

Прогресс не стоит на месте, и в этой сфере не исключение, поэтому на смену обычному всем известному пузырьковому уровню пришёл — лазерный уровень.

Как и многие другие приборы, лазерный уровень проходил свои этапы становления и развития.

Впервые он появился около 15 лет назад, который представлял из себя обычный строительный пузырьковый уровень со встроенным лазерным излучателем, который в свою очередь, проецировал лазерную точку на некоторое расстояние, являясь как бы продолжением строительного пузырькового уровня.

Но такая конструкция не нашла массового применения у профессионалов, так как была не намного производительней и стоила достаточно дорого в районе 5000 тысяч рублей.

Конструкторы решили не останавливаться и идти дальше, и через некоторое время появились ротационные

В отличии от первых лазерных уровней, у ротационного также проецировалась точка, но уже автоматически вращалась по кругу создавая лазерную линию по всему периметру помещения.

Минусом такого лазерного ротационного уровня являлась, маленькая дальность работы (не более 10м), и так же тот факт, что уровень надо было устанавливать вручную по средствам юстировочных винтов, то есть опять же присутствовал «человеческий фактор», отсюда и низкая точность, что первых модификаций, что и вторых.

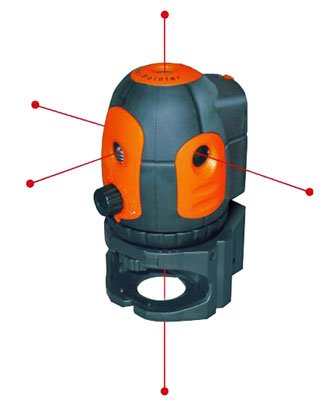

Следующим поколением лазерных уровней стали самовыравнивающееся построители точек, которые уже автоматически устанавливались в уровень, по средствам компенсатора, в определённом диапазоне наклона.

То есть в корпусе прибора был установлен маятник, на котором были закреплены лазерные излучатели, а снизу под маятником расположены магниты для быстрой остановки раскачивающегося маятника. Пользователю нужно было только установить лазерный уровень на более менее ровную поверхность, остальное выравнивание доделал бы компенсатор.

Этот принцип и лёг в основу всех будущих лазерных уровней.

Плюсом таких построителей точек стала высокая точность 0,3 мм на 1 метр и не плохая дальность до 40 метров, в сравнении с обычными уровнями это был прорыв.

Но минусы также оставались, а именно плохая наглядность, на разметку уходило так же много времени, большая стоимость доходящая до 10 тысяч рублей, и не полноценная возможность работы на улице на больших расстояниях при солнечном освещении.

Спустя короткий промежуток времени в этом направлении произошёл ещё один прорыв, благодаря обычным призмам. На излучатель, который светил сконцентрированным лазерным пучком света, поставили призму в виде правильного цилиндра, и о чудо, лазерная точка превратилась в лазерную линию!

С этого момента в строительную сферу, с большой скоростью ворвались самовыравнивающиеся лазерные уровни, которые строили лазерные плоскости. По стенам проходили видимые лазерные линии, по которым можно было быстро делать разметку, либо сразу что-то крепить. Для строительства дома или ремонта квартиры, это был идеальный вариант.

Рейтинг лучших строительных уровней

При оформлении рейтинга учитывались мнения пользователей, высказанные в отзывах, и косвенно предложенные ими принципы отбора.

• Опыт использования инструментов разных производителей и возможность покупки фальсификата.
• Назначение: контроль перекрытий и стен, стяжек и кладки, натяжных и подвесных потолков, дверных и оконных проемов, а также для правильной установки бытовых приборов, мебели, картин.
• Габариты и вес уровня; заявленная производителем точность измерения; количество, размер и противоударность капсул.
• Основные конструкционные характеристики: коробчатый или двутавровый профиль, пластмассовый либо алюминиевый материал, статичные или регулируемые ампулы.
• Наличие технических удобств в виде магнитов, четкой разметки, подкрашенной жидкости, подсветки, эргономичной рукоятки, линейки, противоударных заглушек.
• Комфорт при ручной примерке, и в процессе использования.
• Обязательно проверяемое качество сборки.
• Стоимость, гарантийное обязательство и сервисное обслуживание.

Наименование
L
м
Длина

G
кг
Вес

α
мм/м (°)
Заявленная погрешность ватерпаса

Как выбрать строительный уровень

В завершение статьи поговорим о том, как же правильно выбирать лазерный уровень, на что обращать внимание, чтобы не ошибиться и купить то, что нужно. Итак, сначала смотрим на дальность построения

Если вы прочитали материал выше, то уже поняли, что она может быть разной до нескольких десятков и даже сотен метров. В быту достаточно уровня, имеющего дальность до 10-15 м, все остальное — удел профессионалов на стройке. Помните, что чем меньше дальность измерений уровня, тем он стоит дешевле, а батарейки садит медленнее

Итак, сначала смотрим на дальность построения. Если вы прочитали материал выше, то уже поняли, что она может быть разной до нескольких десятков и даже сотен метров. В быту достаточно уровня, имеющего дальность до 10-15 м, все остальное — удел профессионалов на стройке. Помните, что чем меньше дальность измерений уровня, тем он стоит дешевле, а батарейки садит медленнее.

Если же предстоят работы на улице, то лучше купить нивелир с дальностью до 50 м. Многие устройства с большой дальностью работают в совокупности со специальным приемником для луча. Приемник покупается отдельно и увеличивает дальность работы уровня примерно в 2 раза.

Лазерный строительный уровень удобнее, чем обычный

Количество лучей — также важный параметр. Обычный лазерный уровень проецирует 1-2 линии. Для использования в быту и отделки квартиры этого вполне достаточно. Кстати, некоторые уровни дают возможно включать каждый луч по отдельности. Это очень удобная функция. Большее количество линий нужно в том случае, если воплощается какой-то сложный проект или в помещении работают сразу несколько человек и каждый сможет сам выставить свои метки.

Погрешность — измеряется в миллиметрах и является очень важным показателем. Чем она меньше, тем лучше, так как прибор будет точнее. Высокоточными считаются модели с погрешностью до 0,2 мм. А для дома достаточно купить прибор со значением погрешность в 0,5 мм. Стоить он будет дешевле, чем более точный.

Цвет луча — не самый главный, но тоже интересный параметр. Обычно он красный или зеленый. По возможности покупайте со вторым вариантом — зеленый цвет лучше видно в практически любых условиях. Но стоят зеленые лазерные уровни дороже и быстрее разряжают батарею.

Строительный уровень с красным лучом

Штатив — удобное приспособление. которое позволит надежно зафиксировать уровень на нужной высоте

При выборе уровня важно посмотреть не столько на наличие штатива в комплекте (его можно докупить), а на крепление. Классический вариант — ¼ дюйма, есть еще ⅝ дюйма.

Для работы в сложных условиях важно учитывать и рабочий диапазон температур. Далеко не всегда строительные работы выполняются в тепле

Хорошо, если уровень можно использовать не только при положительной, но и отрицательной температуре. В зимнее время он точно не подведет.

И, конечно, посмотрите на комплектацию выбранной модели и оцените ее. Так, в комплект поставки могут входить чехол для хранения или сумка для переноски, а также ремень для удобного ношения уровня. Некоторые производители кладут и очки для защиты глаз, оснащенные специальным светофильтром. Однако, как показывает практика, ими мало кто пользуется. Для разметки точек на большом расстоянии могут входить и визирные мишени, что облегчает использование прибора.

Разновидности уровней

Строительный уровень

По конструктиву уровни можно разделить на пять типов:

1. Лазерный. Инструмент для профессионального использования, обладающий большей точностью и минимальным временем отклика. Возможная погрешность не выше 1 миллиметра на метр поверхности, обычно в пределах одной десятой миллиметра
2. Гидроуровень. Изготавливается из пары колб, соединенных трубкой. Применяют для измерения и переноса отметок между плоскостями на большом расстоянии при строительстве зданий. Сообщающиеся сосуды дают погрешность в пределах трех миллиметров
3. Трубный. Имеет магниты для фиксации на металлических поверхностях, а У-образная конструкция помогает при измерении сложной геометрии с изгибами. Замер происходит за счет запаянного резервуара с жидкостью и воздухом, точность варьируется в пределах миллиметра на метр плоскости
4. Электронный. Плоский измеритель, с жидким переменным сопротивлением. Показания выводятся на черно-белый экран, а точность составляет одну десятую градуса. Позволяет производить замер по вертикали и горизонтали
5. Пузырьковый. Распространенный и простой вид инструмента. Состоит из корпуса с ампулой. В сосуде помещена жидкость (спирт, масло или дистиллированная вода) с пузырьком воздуха. Отклонение определяется визуально по шкале ампулы. Погрешность не превышает одного миллиметра. Популярность измерителя обусловлена низкой ценой и простотой эксплуатации

Чтобы правильно подобрать уровень, нужно определиться с необходимыми техническими характеристиками, фронтом работ и частотой использования.

Лучшие пружинные матрасы: выбираем надёжную модель для крепкого сна, обзор популярных производителей +Отзывы

Принцип работы

Гидроуровни представляют собой трубку с водой. На ее концах находятся колбы, которые выполняют роль контрольных точек. Трубка становится шкалой ориентира на горизонт. Жидкость показывает, насколько предметы и плоскости отклонены от эталонной линии.

В основу положен закон Паскаля:

«УРОВНИ ОДНОРОДНОЙ ЖИДКОСТИ В СООБЩАЮЩИХСЯ СОСУДАХ РАВНЫ».

Ватерпасс (так называют прибор по аналогии с английским термином) может быть использован в самых разных условиях: труднодоступные места, точки разной удаленности, в помещении и вне его. С его помощью устанавливается симметрия по высоте, отмеряется горизонталь в разных углах площадок.
