Для чего нужен вакуумный клапан для канализации

Устройство и принцип действия клапана

Устройство компенсатора не очень сложно. Основными деталями являются:

• пластиковый корпус;
• исполнительный механизм;
• уплотнитель;
• крышка.

В зависимости от комплектации устройство имеет несколько разновидностей. По сечению подсоединения их две, 110 и 50 мм.

Фановый клапан общего назначения

На канализационный стояк устанавливают больший типоразмер. Обычно его устанавливают наверху, но при этом утепляют и стояк, и отвод с прибором. Расположен он от уровня пола должен быть выше 45 см.

Соединение с канализационной трубой герметичное. Воздухозаборное отверстие открыто для свободного сообщения с атмосферой. Устанавливают канализационный стабилизатор через отвод или тройник от стояка.

Детали компенсатора

Корпус в пластиковом исполнении на всех приборах этого назначения. Он выполняет защитную функцию и имеет отверстие для поступления воздуха в камеру.

Регулирование осуществляется при помощи штока или резиновой мембраны. При этом металлический шток надёжнее, так как резина изнашивается быстрее. Извлечение деталей не предусмотрено, поэтому устройство придётся менять полностью.

Для лучшего прилегания и регулирования в местах прижима штока к корпусу проложена резиновая прокладка. Но с ней условный проход отверстия становится меньше. Крышка служит для проверки состояния, в котором находится компенсатор.

Правила монтажа жидкостной запорной арматуры

Сама инструкция по установке подобной арматуры зачастую не вызывает затруднений даже у дилетантов.

Она складывается из 5 основных действий:

Персональный клапан для унитаза.

1. Прибор врезается в точку соединения 2 секторов трубы или в месте подсоединения канализационного трубопровода к сантехнике, например, к унитазу;
2. Если арматура монтируется горизонтально, то выставлять ее нужно четко по уровню, без перекосов;
3. Те же приборы, которые врезаются в вертикальные и наклонные системы можно устанавливать под произвольным углом;

Принцип работы вертикальной мембранной конструкции.

1. При сборке канализационного трубопровода соединительные раструбы должны быть направлены навстречу движению жидкости. Вам нужно вытащить сектор трубы и на его место в раструб вставить горловину клапана, после чего отрезать лишнее от снятой вами трубы и вставить ее в клапан с другой стороны;
2. На последнем этапе обратный клапан или трубы по обе стороны непосредственно рядом с запором нужно жестко закрепить хомутами на полу или ближайшей стене. Этим пренебрегать не стоит, так как работа подобной аппаратуры вызывает небольшую вибрацию, а значит, рано или поздно соединение может разгерметизироваться.

Как видите, инструкция по монтажу обратного клапана своими руками не сложная, но здесь есть масса мелочей, которые нужно учитывать.

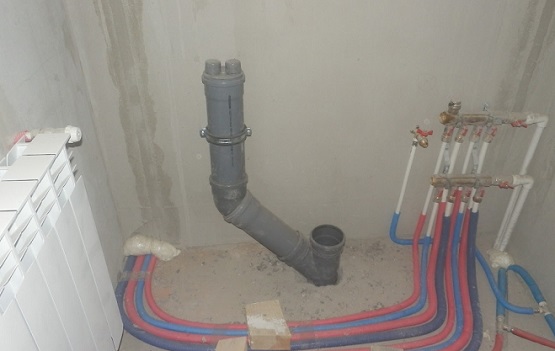

Горизонтальный клапан с двумя заглушками.

• На каждом обратном клапане, вне зависимости от модели, есть стрелочка, указывающая на направление движения жидкости, так что перед тем как установить прибор, найдите эту стрелочку;
• Не лишним будет перед установкой проверить прибор на герметичность. Для этого возьмите прибор, налейте в него воду, как в стакан, с той стороны, через которую она не должна проходить и оставьте. Как правило, протечки вызваны попавшим мусором или старой прокладкой;
• Запор на трубу нужно устанавливать того же сечения, что и сама труба. Любой переходник в разы увеличивает риск засора, плюс это дополнительные соединения, а чем этих соединений меньше, тем надежней система;
• И наконец, подобная аппаратура ставится для предотвращения аварийных ситуаций, а значит, к ней должен быть обеспечен беспрепятственный, удобный доступ на случай прочистки или ревизии.

Пластиковый обратный клапан на 110 мм.

Сложнее всего устанавливать подобную аппаратуру в многоэтажных домах. Идеальным вариантом считается установка запорной арматуры на входе в трубу центрального стояка.

Но все дело в том, что габариты санузлов в большинстве наших домов, мягко говоря, скромные, а клапан под трубу сечением 110 мм штука объемная. Вот и приходится хозяевам вместо одного капитального общего клапана ставить несколько персональных на каждый слив.

В литературе я встречал предложение установить подобный запор на подъездный стояк, чуть ниже слива первого этажа. Но это может быть оправданным, только если засоры регулярно происходят не в самом стояке, а в центральном канализационном колодце или магистрали, что поверьте, бывает крайне редко.

Обратный клапан с поворотом на 90º.

Дело в том, что установка клапана чуть ниже первого этажа фактически бесполезна. Подумайте сами, вода ведь идет не снизу, труба заполняется за счет слива стоков с верхних этажей. Если засор будет в подвале на стояке, то система заполнится до клапана, он закроется и система продолжит наполняться дальше, а значит, зальет первый этаж.

Врезка затвора на центральный слив.

В частных домах, как правило, места хватает, но здесь нет смысла устанавливать такой клапан в жилом помещении. Подтопление может идти только со стороны септика или общей центральной канализационной магистрали.

Соответственно прибор лучше ставить либо в подвале, либо в отдельном утепленном колодце, оборудованном специально под установку запорного клапана.

Конструкция с возможностью ручной блокировки потока.

При монтаже на выводы дренажной системы, запорами нужно оборудовать все выводные трубы. В данном случае места в колодце достаточно и можно смонтировать практически любую модель, но здесь лучше устанавливать клапана с поплавками.

Поплавки это та же самая лепестковая система, только к поворотному штоку мембраны подсоединяется поплавок. При наполнении резервуара поплавок всплывает и клапан закрывается. Данный процесс наглядно показан на видео в этой статье.

Варианты металлической запорной арматуры.

Схемы вентиляции канализации

Существует несколько схем эффективного проветривания канализации. Каждый вариант используется в определенных ситуациях. Рассмотрим особенности эксплуатации наиболее популярных конструкций.

Канализационная система с фановой трубой

Фановая труба предназначена для вентиляции внутренней канализации и является как бы ее естественным продолжением. К ней подсоединяются ветки от унитаза, мойки и других санузлов.

Изделие обязательно устанавливается в таких случаях:

• Дом более одного этажа с санузлом;
• Дом одноэтажный с несколькими санузлами;
• В здании 2 и более канализационных стояка диаметром 50 мм;
• При наличии в помещении ванной или бассейна;
• На участке расположена сливная яма, которая близко находится от дома (8-10 м).

Конструкция не нужна, если объем стоков небольшой и они не заполняют магистраль полностью. Такие требования подходят к зданиям с 1-2 этажами с небольшим количеством жильцов. Считается, что проживающие пользуются сантехническими устройствами в разное время, и в трубах остается свободное пространство. Также ее обычно не ставят в давно построенном доме, ведь для этого необходимо выполнить большой ремонт. Однако специалисты рекомендуют фановую трубу устанавливать всегда, если это возможно, т.к. она отлично справляется со своими функциями.

Канализационная система без фановой трубы

Протянуть вытяжку на крышу через два перекрытия хлопотно, а в построенном доме практически невозможно. Поэтому вместо фановой трубы иногда устанавливают вакуумный клапан. Ставится он в домах с небольшим количеством проживающих. В многоэтажных домах изделие не монтируется из-за частого использования и высокой вероятности выхода из строя.

Устройство состоит из таких деталей:

• Корпус с отверстием в боковой стене для поступления воздушного потока;
• Мембрана из резины или шток, закрывающие проем;
• Пружина, плотно прижимающая мембрану к корпусу в закрытом положении;
• Крышка над подвижными элементами, которая легко снимается для осмотра рабочего механизма.

Работает устройство следующим образом:

• Если канализацией не пользуются, клапан закрыт. В этом случае мембрана плотно прижата к корпусу под действием своего веса или пружины. Давление перед ней и за ней одинаковое.
• В момент слива воды в системе появляется разрежение воздуха, из-за чего мембрана перемещается внутрь и открывает вход.
• После выравнивания давления клапан возвращается в штатное положение.
• При уменьшении давления снаружи деталь плотно прижимается к седлу и закрывает проход.

Схема вентиляции канализации с аэрационным клапаном имеет следующие достоинства:

• Устройство позволяет удешевить монтажные работы, т.к. не требуется пробивать отверстие в кровле для фановой трубы, а затем герметизировать зазоры.
• Приспособление обеспечивает функционирование сифона благодаря отсутствию разрежения в системе.
• При наличии фановой трубы клапан исключает поступление холодного воздуха в канализацию и ее промерзание.
• Устройство снижается риск распространения огня при пожаре.
• Не допускает проникновение грызунов в дом.
• Не позволяет загрязнять магистраль посторонними примесями.

Однако специалисты считают клапан лишь добавочным элементом, который не способен полностью обеспечить поставленную задачу. Он не является обязательным элементом в системе вентиляции канализации.

Нестандартные решения для вентиляции канализации

Схема вентиляции септика

В построенном здании соорудить классическую вентиляцию с фановой трубой не получится. В этом случае создают наружную вытяжку. Такая конструкция бывает 3 видов:

• Вентиляция по наружной стороне стены. Конструкция напоминает водосточную трубу, которая выступает над крышей. Ее изготавливают из деталей диаметром 110 мм. К стене она крепится кронштейнами. Стояк должен выступать над кровлей на высоту не менее 1 м. Такая схема пользуется популярностью из-за простоты монтажных работ.
• Удаленная вентиляция наружной канализации. Труба крепится к отдельно стоящей постройке, например, к забору, расположенному на расстоянии более 5 м от дома. Такой вариант возможен, если соседи далеко от вашего участка. Преимущества этой системы в том, что она расположена на значительном расстоянии от дома и неприятный запах не чувствуется.
• Вентиляция септика. Подобная схема распространена в частном секторе. Строение расположено на достаточно большом расстоянии от дома (до 20 м), поэтому неприятные ароматы на придомовой территории не слышны.

Устройство и принцип работы

Сам вакуумный клапан имеет следующее устройство :

Корпус, имеющий сбоку отверстие (через которое и поступает воздух). Выпускается из полимерного материала (полипропилена или ПВХ).

Съемная крышка. Необходима для разборки аэрационного клапана (для чистки или ремонта).

Шток или мембрана. Выполняются из резины.

Уплотняющая прокладка из резины. Ограничивает ход штока, герметизирует конструкцию.

Работает вакуумный вентклапан для стояка следующим образом:

когда давление внутри трубы одинаково с атмосферным (или слегка его превышает) — клапан закрыт;

когда вода (из унитаза, стиральной машины, крана) попадает в сток — внутри трубы возникает разряжение, смещает шток (мембрану), и открывает клапан;

поступающий через клапан воздух уравнивает давление, после чего шток (мембрана) возвращаются на седло (клапан закрывается).

Плюсы и минусы применения

И з преимуществ использования канализационного аэратора:

возможность предотвратить появление неприятного запаха внутри помещения (в случае, если нормальная работа вентиляции стояка будет нарушена);

возможность обойтись без прокладки фановой трубы (а значит — не делать лишнее отверстие в крыше).

Следует отметить, что использовать клапан на невентилируемом стояке можно, однако эффективно это будет только в малоэтажных постройках. Для многоэтажных домов вентклапана считаются дополнительным компонентом к выводимой на крышу трубе.

В принципе, отдельно их применять тоже можно, но только в качестве крайней меры. И в данном случае потребуется точный расчет как количества устройств, так и их пропускной способности (что должно выполняться на этапе проектирования самого здания).

Устройство и принцип работы воздушного клапана канализации

Из явных минусов канализационного аэратора можно отметить возможность его заедания. Движение штока (мембраны) может ухудшиться как от времени (естественного износа деталей), так и от попадания внутрь какого-то мусора. Второй вариант маловероятен, поскольку посторонние предметы могут попасть внутрь разве что при открытии крышки.

О технических характеристиках и производителях

О сновными техническими характеристиками канализационного аэратора являются:

Диаметр. По этому параметру выбирается модель под диаметр трубы.

Пропускная способность (сколько воздуха пропустит за единицу времени).

По диаметру изделия могут быть 50, 75 или 110 мм. Модели диаметром 50 и 75 мм — подходят для установки для отдельных приборов. Изделия диаметром 110 мм — предназначаются для монтажа на сам стояк.

Вентиляционный клапан на стояке

Устройства некоторых клапанов выполнены таким образом, что они подходят сразу для нескольких диаметров (имеют ступенчатый патрубок). К примеру, модель HL900N может использоваться для труб диаметром 50, 75 или 110 мм. Для монтажа на трубы другого диаметра (32, 40 мм) могут применяться переходники.

Что касается пропускной способности: выше уже говорилось, что на 1 л/с воды может потребляться 25 л/с воздуха. Производительность клапанов — от 7-8 л/с (для HL903 и Minivent) и до 32-37 л/с (для HL900N).

На российском рынке представлена продукция примерно десятка производителей. Приведем несколько конкретных брендов:

1. HL ( австрийская фирма, ее продукция — самая дорогая).
2. McAlpine ( английская фирма, среднеценовой сегмент).
3. Wavin ( польский производитель, среднеценовой и дорогой сегмент).
4. Европласт (украинский бренд, дешевый сегмент).

Виды воздушных клапанов

• приёмный аэратор монтируется перед насосом откачки на горизонтальном участке трубопровода;
• шаровая модель аэратора для сантехнических приборов с малым диаметром труб;
• затвор шаровой с прижимной пружиной;
• межфланцевая модель устанавливается на трубах диаметром до 20 см, может пропускать поток или поворачивать на 90 0 .

Обратный воздушный клапан с исполнительным механизмом лепесткового или поворотного типа. Этот тип аэраторов для септика устанавливается на трубах диаметром меньше 400 мм. Для длинных участков, где есть опасность гидроудара при разрыве золотника, устанавливаются демпферные клапаны.

Крепятся клапана сваркой, зажимаются между двумя фланцами с прокладками, или применяется резьбовая муфта.

Существующие виды

Принцип работы всех аэраторов одинаков, но их внутреннее устройство, размеры и внешний вид могут отличаться.

Различие по размеру

Воздушные клапаны производят разных размеров. Самыми ходовыми для домашней канализации являются устройства диаметром 110 мм и 50 мм.

Размер аэратора влияет на место его установки:

1. Изделие диаметром 110 мм устанавливают на канализационный стояк, выходящий из здания внутрь чердачного помещения. Как вариант, клапан 110 мм можно крепить на дополнительном стояке внутри санузла при условии, что второй аэратор диаметром 110 мм будет установлен на чердаке.
2. Клапан диаметром 50 мм способен обслужить один или два сантехнических прибора и его установка выполняется на канализационную трубу непосредственно возле них. Монтаж 50 мм аэратора обязателен при переходе трубы из одного диаметра в другой или при большой длине горизонтального трубопровода. В последнем случае должен быть выдержан правильный уклон, иначе работа аэратора будет невозможна.

Ещё выбор места монтажа определяет вид изделия, если, точнее, то функциональность его механизма.

Различие по видам

Кроме размеров, аэраторы бывают разных модификаций. Это надо учесть не только при выборе изделия, но и во время монтажа.

Особенности срабатывания механизма клапана, разделяет изделие на следующие виды:

• 1. Кинетический вид устройства работает только с низким давлением воздуха. По-другому изделие именуют антивакуумным. Работа механизма предотвращает проникновение канализационного газа внутрь помещения. Такая модель клапана оптимально подходит на трубу диаметром 50 мм.
  2. Автоматическая модель не монтируется на большие канализационные трубопроводы. Механизм клапана не способен пропустить большой объем воздуха, требующегося во время обильного движения жидких нечистот. Оптимально изделие работает с малой канализацией частного дома или квартиры.
  3. Комбинированный вид клапана по праву называют вакуумным. Его механизм состоит из деталей, входящих в комплектацию предыдущих двух изделий. Чаще всего подобный воздушный клапан для канализации устанавливают на трубу диаметром 110 мм, но индивидуально можно использовать с трубопроводами меньшего сечения – 50 мм.

Аэраторы могут работать с горизонтальными и вертикальными трубопроводами, что требуется учесть при выборе подходящей модели.

Различие по конструкции механизма

В зависимости от рабочего механизма, воздухозаборные изделия разделяют на несколько типов:

1. Приёмный тип механизма работает на горизонтальном трубопроводе. Если есть перекачивающее оборудование, то вакуумный аэратор ставят перед насосом. Благодаря встроенному фильтру задерживаются твёрдые фракции, приносящие вред трубам.
2. Межфланцевую конструкцию относят к примитивному типу. Клапан монтируют между двумя концами разрезанной трубы диаметром 110 мм. За счёт фланцев достигается герметичность соединения.
3. Шаровым механизмом оборудован клапан, предназначенный для установки в горизонтальные трубопроводы, диаметром 50 мм. Такое название механизма пошло от шарикового затвора, находящегося внутри корпуса.

Аэраторы, оборудованные поворотным или лепестковым механизмом, не устанавливают на стояки канализаций, имеющие большой диаметр трубы. Это связано со слабыми золотниками, которые часто ломаются.

ВАЖНО! Независимо от конструкции и места монтажа воздушные клапаны запрещено устанавливать под уклоном или горизонтально

Особенности монтажа, которые нужно учесть при установке изделия

Выбирая место установки аэратора, надо учесть круглогодичную температуру воздуха внутри помещения. Она должна быть всегда плюсовой. Окончание стояка с клапаном обязательно на 150 мм возвышается над самой высокой точкой входа трубы, отходящей от любого сантехнического прибора. Если внутри помещения на полу имеется решётка, изделие возвышается над ней на 350 мм.

При выборе места установки, необходимо предусмотреть свободный доступ. Со временем механизм потребует ревизию или ремонт

Важно обратить внимание на обозначения пропускной способности воздуха, указанные на корпусе и позаботиться о герметичном соединении изделия с трубой

Когда единственным решением является монтаж вакуумного клапана?

Как правило, для соединения унитаза с центральной системой канализации используются трубы, внутри которых всегда присутствуют газы. В любом случае в канализацию производится смыв большого количества, как холодной, так и горячей воды, при этом по закону физики горячий пар поднимается вверх.

Чтобы оперативно решить такую проблему, нужно сразу закрутить заглушку на конце стояка. Для устранения неприятных запахов нужно установить специальные гидрозатворы. Если на стояке отсутствует вентиляция, то вследствие мощного потока воды в трубе создаётся разряжение при сливе унитаза. В результате этого явления содержимое ближнего гидрозатвора забирается. Спустя некоторое время в помещении может ощущаться неприятный запах из канализации. Чтобы предотвратить подобную неприятность, многие специалисты рекомендуют установить вакуумный клапан на самой верхней точке стояка.

Принять решение об установке этого элемента можно, обратив внимание на такие советы:

• используя вакуумный клапан, можно эффективно решить проблему, связанную с вентиляцией стояка канализации в малоэтажном доме. Если произойдёт одновременный слив нескольких унитазов, то устройство вряд ли справится со своим прямым предназначением;
• нельзя самостоятельно отрезать в доме с несколькими этажами фановый стояк, ведущий на чердак, с целью монтажа вакуумного клапана. В таких ситуациях квартиры, расположенные на верхних этажах вряд ли пострадают от неприятных запахов, а вот на нижних этажах будет явно ощущаться запах канализации. Так или иначе, специалисты выявят причину проблемы, которую придётся устранять за свой счёт.

Преимущества и недостатка канализационного элемента

К преимуществам вакуумного клапана стоит отнести:

• отсутствие необходимости делать специальное отверстие в крыше для выведения трубы стояка. Кровельное покрытие остаётся целым, при этом значительно упрощается процесс монтажа системы канализации;
• стояк канализации заканчивается именно внутри здания, поэтому внешний вид дома не испортится за счёт установки многочисленных труб для создания вентиляции, которые недешево стоят;
• нет необходимости производить периодическое обслуживание и ремонт устройства.

К недостаткам стоит отнести:

• опасность выхода из строя при большой нагрузке на канализационную систему;
• стоит вакуумный клапан достаточно дорого, это объясняется тем, что устройство изготавливается вручную.

Как работает и как устроен вакуумный клапан?

Если в канализационном трубопроводе наблюдается нормальное давление, то это устройство будет закрыто. В результате такого явления обеспечивается защита от попадания неприятных запахов и вредных испарений внутрь помещения. Когда происходит разряжение давления, например, при сливе унитаза, то вакуумный клапан открывается автоматически, впуская в систему воздух. В процессе этого выполняется выравнивание давления.

Такой элемент для канализации можно использовать с целью создания местной аэрации. Для этого клапан устанавливается на трубах сантехнических устройств, использование которых предусматривает большой расход воды.

Для того чтобы подобное решение было максимально эффективным, нужно соблюдать правила монтажа:

• клапан нужно устанавливать на канализационном стояке выше точки подведения сантехнического устройства;
• монтаж должен производиться в помещении, которое хорошо проветривается, это может быть чердак, туалет или ванная комната. Кроме этого должен обеспечиваться доступ к устройству для проведения периодического технического осмотра;
• вакуумный клапан нужно устанавливать только на вертикальной области трубы.

Это канализационное устройство является простой фасонной деталью, поэтому прикрепить его можно, используя уплотнитель.

В комплектацию элемента входят такие детали:

• корпус из пластика, имеющий боковое отверстие;
• шток, который при необходимости способен открыть боковое отверстие;
• чтобы шток не двигался вверх, устанавливается специальная резиновая прокладка;
• штоковый узел надёжно закрывается защитной крышкой, соединённой с корпусом.

В продаже существуют вакуумные клапаны имеющие диаметр 50 и 110 мм. Первый вариант можно устанавливать в домах, снабженных не более чем двумя сантехническими приборами или в тех случаях, когда предусматривается небольшой расход воды.

Виды и размеры 110, 50 мм и т.д.

Аэрационная установка для канализации различается по назначению, конструкции, производителю и диаметру.

Основные разновидности устройств:

• кинетические – предназначены для снижения вероятности скопления избыточного воздуха в канализации;
• автоматические – необходимы для выведения воздуха при повышенном давлении;
• комбинированные – обладают функциональностью кинетических и автоматических разновидностей.

В большинстве случаев для эффективного функционирования канализационной системы используют комбинированный вид клапана. Схема трубопровода всегда является многоуровневой и обладает вертикальной и горизонтальной ориентацией. В зависимости от углов наклона, диаметра труб и прочих параметров, выбираются наиболее эффективные устройства.

Смотреть видео

Виды канализационных аэраторов по конструкции:

• приемный – устанавливается перед откачивающим насосом в горизонтальных частях канализации;
• шаровой – подходит для трубопровода малого диаметра и в большинстве случаев применяется для сантехники;
• обратный воздушный клапан – предназначен для септиков и труб с диаметром до 40 см;
• шаровой клапан с затворной пружиной;
• демпферный – монтируется на протяженных участках с повышенной опасностью гидроудара;
• межфланцевые – монтируются на участках трубопровода с диаметром менее 20 см, такие устройства способны поворачивать на 90 градусов либо пропускать поток.

Каждая из этих моделей может также различаться по типу механизма. Например, межфланцевые аэраторы бывают дисковыми пружинными и двустворчатыми. Клапанное крепление может осуществляться муфтовым способом или сваркой с креплением между фланцами.

Классификация по размеру:

• 110 мм – означает диаметр канализационной системы, куда необходимо устанавливать клапан. Бывает 2 разновидности данного аэратора: наружный и внутренний. Наружный устанавливается поверх трубы, а внутренний – вставляется в нее с использованием манжеты из резины.
• 50 мм – используется на локальных ветках канализации. В большинстве случаев монтируется в пределах частного дома или квартиры при горизонтальной ориентации трубопровода.

Канализационную аэрационную установку на 110 мм используют, когда вентиляционная труба выводиться на чердак, а не на крышу (это позволяет предотвратить засорение и снижает отрицательное влияние низких температур), а также для вспомогательных стояков (благодаря установленным на них аэраторам можно на крышу вывести только главный стояк).

Преимущества данного вида аэратора:

• низкая стоимость;
• метраж трубопровода сокращается, поэтому осуществляется его экономия;
• энергонезависимость, что позволяет клапану автоматически регулировать давление даже при отсутствии электроэнергии.

Принцип работы аэратора для канализации на 50 мм в большинстве случаев не отличается от 110 мм, однако различаются сферы применения. Его устанавливают, когда в помещении одновременно эксплуатируется несколько сантехнических приборов (например, унитаз, ванна и раковина); когда в трубопроводе есть элемент, где резко меняется диаметр трубы; если при монтировании системы канализации уклон выполнен неправильно.

• приспособление монтируется после последнего элемента сантехники в системе и должно находиться выше остальных приборов;
• подсоединять воздушный клапан необходимо к трубам наименьшего диаметра;
• при использовании трапа устройство должно подключаться как минимум на 35 см выше пола. Иначе повышается опасность канального засорения и нарушения его работоспособности.

Смотреть видео

Необходимые сведения о фановой трубе канализации

Важность применения вакуумного клапана несведущему человеку трудно будет сразу понять, если он не имеет представления об общем строении системы канализации. И в особенности – о необходимости вентиляции и выравнивания давления в трубах

Собирательно говоря – о роли фановой трубы.

Давайте – по шагам.

Канализация должна вентилироваться. В системе канализации все основные параметры тесно взаимосвязаны.

Имеется в виду диаметры проложенных труб на различных участках, начиная от сантехнических приборов и заканчивая коллектором или септиком (выгребной ямой), угол уклона к горизонтали, под которым они монтируются, скорость перемещения стоков и степень заполнения каналов труб.

Существуют специальные методики расчетов этих характеристик, и при правильном подборе и монтаже система должна работать без сбоев.

Оптимальный уклон призван обеспечивать ту скорость движения стоков, при которой вода практически полностью переносит все загрязнения. И при этом труба наполняется не полностью, а только на 0,5÷0,7 высоты совей полости. В верхней части канала свободно перемещается воздух и всегда сопутствующие любой канализации газы, понятно, весьма неприятного «аромата».

Подробнее на этих аспектах останавливаться не станем – они уже освещены на страницах нашего портала.

Тем более что в канализационных трубах и камерах, ввиду насыщенности стоков органическими отходами, не прекращаются процессы брожения, гниения. И это всегда сопровождается выделением немалого количества газов, многие из которых, кстати, весьма небезопасны как с точки зрения токсичности, так и с позиций пожарной безопасности. То есть должен предусматриваться их своевременный отвод.

Вот именно для этого предусматривают вентиляционные выходы труб наружу. Как раз такие вентиляционные стояки и называются фановыми трубами.

Например, очень часто ими оснащены камеры септиков или выгребные ямы (на рисунке – поз. 4). Но если эти локальные очистные сооружения расположены неподалеку от дома, то канализационные запахи могут здорово портить уютную атмосферу во дворе.

Поэтому обычно стараются вывести оголовок такой трубы повыше, чтобы «ароматы» сразу подбирались и уносились ветром. Это может быть и просто какой-то вертикальный вентиляционный выход, поднятый на определённую высоту, если позволяет специфика участка (поз. 3)

Выше самой верхней высокой точки подключения отводного участка этот стояк сам по себе превращается в фановую трубу, проходит через кровельное покрытие и оканчивается оголовком на крыше.

Подобный вариант можно считать наиболее надежным, так как он в полной мере справляется со всеми абсолютно задачам фановой трубы (об одной такой важной функции как раз и пойдет разговор чуть ниже). Некоторые хозяева, не желая организовывать проход фанового стояка через чердачное перекрытие и кровлю, поступают так, как показано на схеме – поз

2. То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли

Некоторые хозяева, не желая организовывать проход фанового стояка через чердачное перекрытие и кровлю, поступают так, как показано на схеме – поз. 2. То есть врезка вентиляционной трубы осуществляется к участку горизонтальной ее прокладки уже за пределами дома, а затем она вертикально поднимается вверх вдоль стены и оканчивается выше карнизного свеса кровли.

Безусловно, при выводе фановой трубы наружу должны соблюдаться определенные проявила по ее расположению относительно других объектов:

• Где бы труба ни располагалась, ее оголовок не должен быть ближе четырех метров от открывающихся окон или балконов.
• Обрез фановой трубы не может быть ближе 200 мм к поверхности кровли на скатных крышах или на плоских неэксплуатируемых.
• Не может быть он и ближе 100 от обреза сборной вентиляционной шахты.
• Если плоская кровля – эксплуатируемая, то высота фановой трубы над ней должна быть не менее трех метров. И это уже в обязательном порядке предполагает наличие растяжек.
• на фановую трубу никогда не надеваются дефлекторы или флюгарки.

Достоинства воздушных клапанов для канализации

Воздушные клапаны имеют ряд положительных качеств, за которые их и ценят многие домовладельцы. Конечно, самым главным преимуществом является защита водяных затворов от разрежения, что предотвращать попадание коллекторных запахов в дом. Но клапан может и существенно удешевить систему, поскольку нормативные акты требуют наличия отдельного трубопровода для обеспечения системы воздухом, а представленное устройство позволяет обойти это правило. К тому же, можно установить воздушный клапан для канализации своими руками, что даст возможность не платить за услуги сантехника.

Если не выводить верхний край стояка на крышу, то можно сэкономить еще и на кровельных работах, да и качество покрытия от этого выиграет. К тому же, наличие фановых труб не обеспечивает достаточно эффективной работы, особенно в условиях высоких нагрузок, которые увеличиваются с каждым днем: на сегодняшний день даже в одном доме может находиться около десятка сантехнических устройств, каждое из которых работает с канализацией.

Клапан канализационный воздушный может сохранить комфорт в доме, не пуская в него лишние и совершенно ненужные запахи. Установка данного механизма позволяет сохранить часть финансов и улучшить качество здания в целом, поэтому клапаны можно рассматривать только с положительной стороны.

Vodakanazer.ru » Канализация » Типы клапанов для канализации и принцип работы
