Пошаговая инструкция для изготовления ворот своими силами

Обшивка каркаса

Обшивка ворот может быть любой: деревянной, выполненной из профлистов или листов металла и пр. Она крепится к воротинам с помощью саморезов. Если планируется приварка листового железа, следует выбирать более ровный холоднокатанный металл.

Ниже предоставлены несколько чертежей распашных ворот. из которых вы можете выбрать наиболее подходящие. Собственную схему можно разработать и самостоятельно. Оптимальный ширина ворот для въезда как легковушки, так и грузовика – 3 м, высота – от 2 м и выше. Чтобы сэкономить материалы, можно скомбинировать ворота с калиткой для входа.

Важно! При создании собственного чертежа следует учитывать зазоры в несколько миллиметров между створками и столбами, а также между воротиной и грунтом. Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок

Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются

Если предусматривается дальнейшая автоматизация распашных ворот, следует учесть, что она должна монтироваться только после идеальной регулировки хода створок. Если при их открытии приходится прикладывать какие-то усилия, причины выявляются и устраняются.

Видео по теме: Распашные ворота своими руками

Что собой представляют распашные ворота

Распашные ворота могут быть как двустворчатыми, так и одностворчатыми

Перед тем, как приступить к реализации идеи, необходимо чётко понимать, что такое распашные ворота, из каких элементов они состоят и как работают.  Существуют два вида этой конструкции:

• с одной створкой;
• с двумя.

Первый вариант для гаража не подходит, так как габариты одной створки будут слишком велики, и открывать её будет неудобно.

Двухстворчатые состоят из нескольких элементов:

• каркас из металлического уголка, круглой или профилированной трубы;
• створок;
• калитки в одной из створок, если таковая предусмотрена проектом;
• петель;
• укосин/перекладин/перемычек;
• засова и/или замка.

Сборка и установка распашных ворот просты. Но тем, у кого нет опыта изготовления и монтажа таких конструкций, потребуются подробные инструкции, учитывающие все нюансы каждого этапа работ.

Стандартизация размеров

Четких ограничений по выбору габаритов проема не существует, но соблюдать общепринятые положения рекомендуется:

1. Размеры ворот должны учитывать ширину и высоту автомобиля с учетом боковых зеркал, а лучше быть на 1 м больше этого показателя.
2. При определении ширины следует помнить, что ширина легковых автомобилей где-то 1,5‒1,7 м, внедорожников ‒ 1,7‒2  м. Минимальный проем под заезд составляет 2,5 м.
3. Размеры ворот подбираются и в зависимости от количества столбов, габаритов рамы.
4. Если площадь участка позволяет, то под заезд оставляют от 4 м ширины, для калитки хватит 1‒1,2 м.
5. Створки не ставятся вплотную к грунту, иначе зимой при обмерзании открываться будут с трудом. Делается от отступ на 15‒30 см от низа.

Изготавливаем ворота своими руками: фото, видео и чертежи

В изготовлении ворот используется большое количество разных материалов: листы металла, древесина, изделия ковки и т.д. Но с развитием строительных технологий начали, появляться более современные материалы, которые упростили изготовление заградительных сооружений, и одним из таких изделий является профнастил – листовая оцинкованная сталь, покрытая полимерными составами.

Ворота, в изготовлении которых используется профнастил, обладают небольшим весом, высокими техническими и эксплуатационными характеристиками, а главное, простотой изготовления и установки, которые позволяют выполнить все работы своими руками. Но для начала хотелось бы рассмотреть самые популярные разновидности ограждений и особенности поэтапной самостоятельной сборки ворот из профлиста.

Основные этапы изготовления створок для ворот

2. Металлический профиль нарезается по заданным размерам.3. С каждого края полосы угольником проводятся линии под углом в 45°, а затем по ним делается срез с помощью болгарки. Для улучшения прочности сварных швов места среза тщательно зачищаются до чистого металла.

Разметка стыков профиля

4. Профили воротины раскладываются на ровной поверхности и плотно стыкуются по углам. Для закрепления конструкции можно использовать угловые струбцины (зажимами для фиксации). Чтобы воротину не «повело», перед сваркой следует проверить угольником правильность расположения профилей внутри конструкции, а затем снаружи. Горизонтальность поверхности выверяется с помощью уровня .

Проверка горизонтали и углов

5. С помощью рулетки также контролируется высота и ширина воротины. В случае ошибки проверяется правильность срезки углов и расположение каждой из деталей.

Совет. Если швеллер или профиль чуть прогнут, его можно выровнять молотком, предварительно прогрев металл над газовой горелкой.

Проверка высоты и ширины конструкции

6. После подгонки всех узлов швы по углам вначале прихватываются, а затем завариваются сплошным швом. Все места сварки зачищаются болгаркой с лепестковой насадкой. В дальнейшем перед покраской небольшие раковины (пустоты), образовавшиеся в местах швов, можно обработать автомобильной шпаклевкой.7. Далее пристыковываются поперечные перекладины под углом 90°. Чтобы ворота не «скрутило», кроме поперечных, для усиления жесткости в них должна быть устроена хотя бы одна диагональная перемычка. Определить угол ее сопряжения с профилем воротины можно только опытным путем: он зависит лишь от конструкции ворот.

Перекладины, идущие поперек воротины и по диагонали

8. Для навески ворот одна из сторон должна быть усилена с помощью небольшого отрезка из металлического уголка.

Усиление металлической полосы для приваривания петель

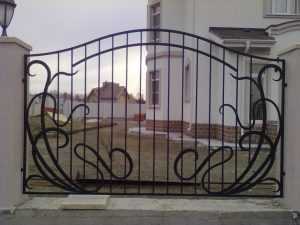

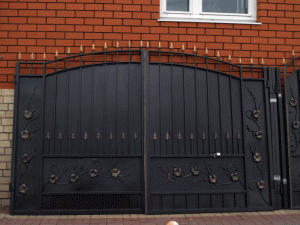

Ворота из профнастила с элементами ковки: фото удачных вариантов

Редакция Homius подготовила для вас интересную подборку фотографий ворот, которые можно легко сделать своими руками.

ФОТО: zen.yandex.ruВорота с массивным каркасом нужно крепить на хорошо забетонированные столбики

Красиво смотрится вариант, в котором профнастил и ковка имеют разные контрастные оттенки. Наиболее престижно выглядят красные ворота с чёрным матовым или блестящим кованым узором.

Это делается на случай выполнения бетонной стяжки во дворе и рядом.

Основанием для кованых элементов может стать непосредственно каркас ворот, на котором держится еще и профиль. Внешне выглядит конструкция классически, лишь по бокам дополняется интересным узором с вензелями.

ФОТО: ramrostov.comПрофнастил для ворот может устанавливаться двухсторонний, с одинаковым оттенком во дворе и на улице

Элементы ковки могут располагаться на воротах как сверху, так и снизу. Очень необычно будет выглядеть вариант оформления с закруглёнными узорами в центре распашных створок. Их можно оставить в чёрном цвете или дополнительно использовать окраску золотистым.

Типы конструкций

Мы не будем рассматривать конкретные варианты, а расскажем только о главных видах конструкций с точки зрения инженерных решений.

Таблица. Разновидности конструкций ворот

Тип ворот	Описание конструкции, сильные и слабые стороны
Распашные	Самая простая и самая распространенная конструкция, изготавливается из дерева или металла. Для ограждения участков используются глухие створки, в общественных организациях чаще всего применяются решетчатые. Последние позволяют рассматривать ограждаемое пространство. Распашные ворота могут быть двустворчатыми или одностворчатыми. Первые намного легче и требуют меньше свободного пространства для открытия. Для удобства пользования одна створка может иметь входную калитку. Дизайнерские характеристики улучшаются за счет использования специальных кованых или штампованных элементов. Возможна установка автоматического привода и удаленного управления. Недостаток – не всегда ширина проездов или особенностей участков дает возможность монтировать ворота такого типа.

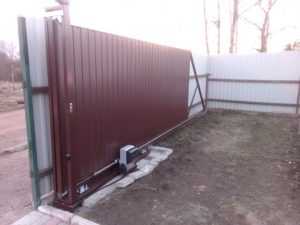

Раздвижные	Более современные и сложные конструкции, используются как дополнение к ограждению престижных сооружений. Во время открытия створка задвигается параллельно ограждению, за счет этого значительно экономится место, конструкция может работать даже тогда, когда автомобиль вплотную подъехал к воротам. По устройству намного сложнее распашных, требуют мощных фундаментов, имеют специальные элементы, которые необходимо делать в условиях специализированных механических мастерских. Для изготовления раздвижных ворот нужно обладать практическими навыками выполнения различных видов работ, от расчета конструкции до сварочных и строительных. Каждый этап очень ответственный, ошибки могут стать причиной появления критических последствий. Их исправление требует много времени и усилий. Раздвижные ворота бывают навесными и консольными — первые используются ограниченно и чаще всего на промышленных и складских объектах.

Своими руками легче делать распашные ворота, именно этот вариант мы рассмотрим более подробно.

Составление чертежа

Установка ворот своими руками

Если створки ворот по планировке не должны иметь большой вес, то в качестве материалов для опорных столбов идеально подойдут металлические трубы круглого или квадратного сечения диаметром 80 или 100 мм. Их будет вполне достаточно для обеспечения надёжности конструкции. Хотя если проще найти трубы большего диаметра, то можно использовать и их.

Монтируются опорные столбы, как правило, бетонированием. Их забивают на глубину до 1,3 метра в землю. Но перед этим необходимо на уровне 80-90 см выкопать яму для заливки бетона. То есть, забить столб следует на 50 см, остальная часть будет залита раствором.

Есть и альтернативный способ установки опорных столбов:

• бурят скважину нужного диаметра и длины;
• столбы кувалдой забивают в отверстия, при этом постоянно с помощью строительного уровня контролируют вертикальное положение;
• опоры соединяются с уже установленными стояками забора на участке;
• к опорам привариваются петли, места для которых предварительно определяются;
• створки взвешиваются на опорные столбы для проверки правильности схождения.

Работы делаются поэтапно:

1. Для начала проделывается отверстие глубиной до 2 метров и диаметром до 250 мм. Точные размеры будут зависеть от габаритов столба и его сечения.
2. На дне нужно сделать 10 см песчано-щебневую подушку и тщательно её утрамбовать.
3. Засыпается такого же объёма песчано-гравийная подушка, которая также утрамбовывается.
4. Финальным этапом будет заливка раствора (бетонирование конструкции). Пока бетон полностью не застыл, столбы выставляются по уровню. Зафиксировать их положение необходимо с помощью клинков. Полное застывание бетона длится на протяжении 1-2 недель.

Вся работа делится на несколько этапов

После засыпки песчано-гравийной подушки в отверстие забивается так называемый арматурный стакан, в который и устанавливается столб. Потом конструкция заливается бетоном. При этом фиксация с помощью клинков не понадобится, так как столб будет удерживаться в стакане. Нужно всего лишь подкорректировать горизонтальный уровень.

После того как бетон застыл (обычно понадобиться от 1 до 2 недель в зависимости от температурных показателей в определённом регионе), можно провести разметку и приварить петли. Они должны быть массивными, так как конструкция получается тяжёлая. Нельзя забывать и об отступе при сварке петель для того, чтобы створки могли свободно открываться. Просчитать нужно и возможность смещения грунта в связи с таянием снега или долгих сезонов дождей. В этом случае стоит добавить ещё несколько сантиметров зазора.

Для того чтобы избежать деформаций столбов, их можно дополнительно укрепить с помощью балки в нижней части. Её можно спрятать в грунт. Конструкция будет ещё более жёсткой, если дополнительно установить раму сверху столбов, но в этом случае микроавтобусы, грузовые машины и специализированная техника не смогут проехать.

Особенности распашных ворот и тонкости их выполнения

Привычным для всех вариантом являются распашные изделия. Они используются на дачах, в частных домах и при строительстве гаражей. Рядом с такими вариантами может быть расположена и калитка. Конструкция предполагает установку двух опорных элементов по краям полотна. На сегодняшний день достаточно просто выполнить распашные ворота своими руками. Чертежи, фото и видео помогут изучить все тонкости работы.

Распашные ворота

Устройство опорных элементов

На первом этапе строительства необходимо установить опоры. Чаще всего это металлические столбы подходящего диаметра, которые бетонируются в грунт. Очень часто заборы делают с кирпичными столбиками. В таком случае они также могут быть опорой для изделия. Но не стоит забывать при кладке кирпича, сделать металлические закладные, к которым будут привариваться петли.

Устройство столбов-опор

Подготовка створок

От того с какой стороны такие петли будут приварены, зависит в какую сторону они будут открываться. Именно поэтому, делая ворота своими руками: чертежи, фото и видео нужно просмотреть в обязательном порядке. Для выполнения створок чаще всего используется металлический каркас, ка который крепиться листовой материал. Если ограждение деревянное, то и ворота целесообразнее делать с древесины

Каркас в таком случае можно сделать как с металлических уголков, так и с бруса. Важно чтобы створки были не слишком тяжелые, в противном случае они будут оказывать большую нагрузку на столбы и петли. Через время это может привести к деформации и створки будут плохо закрываться

Створки распашных ворот

Поэтому стоит изучить некоторую информацию, перед тем как распашные ворота делать своими руками. Чертежи фото и видео помогут ознакомиться со всеми тонкостями в работе и предотвратить всевозможные дефекты. На завершающем этапе на створки необходимо установить замочную систему. Самым простым вариантом может стать простой засов.

Конструкция распашных моделей

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.

Пошаговая инструкция изготовления

1. Коробка, устанавливаемая в проёме — основной силовой элемент ворот. На неё приходится основная нагрузка всей системы гаражных ворот. Коробка делается из деревянного бруса 100*50 мм или толстого металлического уголка. Ширина полки уголка должна быть шире в 1,5 раза толщины створки, то есть, если толщина створки 40 мм то уголок берём с полками не менее 60 мм. Детали коробки устанавливаются буквой П, два по бокам проёма, один сверху. Если используем дерево то крепим саморезами 100 мм в предварительно подготовленные деревянные закладные. В случае использования уголка крепёж производим на анкерные болты, впрочем, они отлично подойдут и для первого случая.

2. Приступим к сборке рамы для створки ворот. Профильную трубу нарезаем по размерам согласно вашему чертежу. Раскладываем элементы рамы на ровной горизонтальной поверхности и проверив прямые углы угольником прихватываем места стыков. Перед полной проваркой стыков необходимо проверить длину диагоналей рамы отрезком шнура или рулеткой. При необходимости можно подкорректировать изделие и приступить к полной проварке стыков. Привариваем косынки по углам рамы, как показано в чертеже, для усиления жёсткости конструкции.

3. Зачищаем сварные швы от заусенцев и всю раму от ржавчины болгаркой.

4. Покрываем раму антикоррозионной грунтовкой и красим алкидной эмалью в 2 слоя с промежуточной сушкой.
5. Привариваем к верхним углам в торец, кронштейны с роликами.
6. Кладём на раму и прикручиваем профильный лист саморезами со сверлом и резиновой шайбой с шагом 15–20 см. Крепим ручку открывания створки на болты М8-М10. Эту операцию можно делать в конце работ по установке, что значительно сокращает физические нагрузки на работников при проверке работы механизмов.
7. На потолке крепим направляющие для роликов. Проверяем их параллельность и перпендикулярность проёму.

8. Временно устанавливаем створку в проём для отметки места крепления рычажно-пружинного механизма. Снимаем створку и крепим рычаги по отметкам к её торцам саморезами.

9. Устанавливаем створку и проверяем работу ворот. Если всё в норме — ворота легко открываются и закрываются, то снимаем створку и крепим рычаги на болтовые соединения.

10. Установка и регулировка пружин на свои местах и проверка функциональности.
11. Приклеивание резинового уплотнителя по периметру рамы для герметизации зазоров.
12. Установка дверного замка.

Как и чем утеплить

Классические утеплители, используемые для этих целей — минераловатные и пенополистирольные плиты. Пенопласт выгодно отличается от минеральной плиты тем, что со временем не даёт усадку. Утеплять створку будем пенопластом толщиной 40 мм и плотностью 20. Сначала пенопласт вставляем без крепления в створку, чтобы отрезать все нужные подрезки по размеру. Листы пенопласта приклеиваются к профильному листу с внутренней стороны между лонжеронов на «жидкие гвозди». Далее прикручиваем внутреннюю плоскость створки листом оцинкованной жести саморезами со сверлом.

Утепление створки ворот пенопластом

Эксплуатация

Для удобства пользования гаражными воротами можно установить к имеющейся системе открывания электропривод с блоком управления, работающим от команд, поступающих с пульта дистанционного управления. Приобретая привод, убедитесь что он подходит к вашему типу ворот.

Зимой резиновые уплотнители необходимо периодически смазывать силиконовой смазкой, во избежание примерзания створки и повреждения уплотнителя при открытии ворот

Также периодически уделяйте внимание смазке рычажной системы и опорных роликов

Видео: подъёмно-поворотная конструкция

Система подъёмных гаражных ворот несложная в реализации своими силами, поэтому почти любой автовладелец, обладающий навыками сварки и работы с металлом способен это сделать, главное, быть внимательнее с установкой таких критически важных элементов, как направляющие. С начала работ до полной установки ворот можно управиться за 2 дня если позвать в помощники друзей или знакомых.

Конструкция распашных ворот

Современное строительство – это новые материалы, виды отделки и способы дизайна. Но как бы ни выглядели ворота, принцип их обустройства не поменялся. Конструктивно они выполняются из:

• стоек. В принципе, столбы не являются частью ворот, но крепление полотна без них невозможно;
• рамы. Данная часть конструкции может быть металлической или деревянной. Чаще выбирают именно раму из металла, чтобы она имела большую жесткость и прослужила дольше;
• материала обшивки;
• фурнитуры: навесов, замков, задвижек.

Данные элементы являются неизменными для любого сооружения. При этом, в зависимости от типа ворот, их форма и функциональность несколько отличаются. Именно потому определиться с типом конструкции необходимо перед началом работ. Какие лучше выбрать ворота зависит от того, насколько часто и в каких условиях они будут эксплуатироваться.

Одностворчатые

По сути, одностворчатые конструкции являются одним сплошным полотном. Не так часто хозяева участков выбирают этот вариант, поскольку для их хорошего функционирования требуется чрезвычайно надежное укрепление столба, а это затратно как финансово, так и по времени. Если такие ворота будут гаражными, то рама их должна быть очень мощной, металлической, а петли – укрепленными. Ставить их можно только при условии наличия достаточного пространства для закрытия/открытия.

Двустворчатые

Двустворчатые конструкции – самые популярные: их устанавливают чаще всего, пользоваться ими удобно, и они надежны. Сделать и поставить такие ворота самому совсем не сложно. Конструктивно – это два идентичных полотна, двухрамный каркас и обшивка в виде листового материала. Чтобы открыть створки, потребуется намного меньше пространства, нежели в случае с одностворчатыми.

Двустворчатые с калиткой

Если воротами планируется пользоваться ежедневно и часто, то лучше устанавливать двустворчатую модификацию с калиткой. Принцип изготовления и установки их идентичен простым двустворчатым, но удобство эксплуатации – на порядок выше. Отличие конструкции – в наличии на одной из створок балки и опоры для навешивания калитки. Для двустворчатых сооружений, возводимых для гаража, калитка делается врезной. Для этого в створке вырезается отверстие соответствующего размера, и ставится дверца. Подобные конструкции могут быть кованными, тогда они действительно станут украшением ограждения и, собственно, участка.

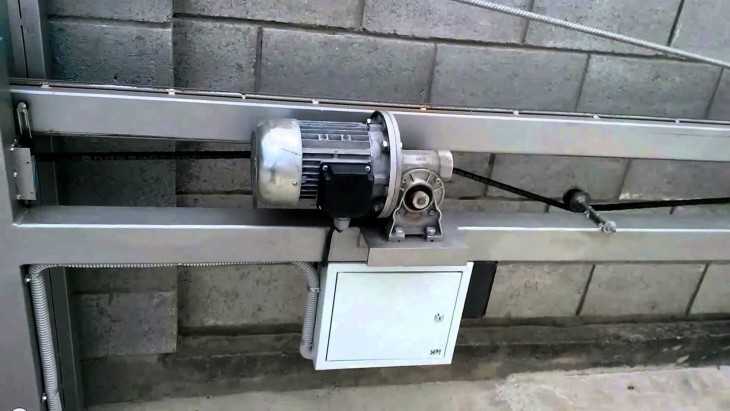

Установка автоматики своими руками

Автоматика для распашных ворот при желании может быть сделана своими руками. Это не так просто, желательно иметь некоторый опыт выполнения подобных работ. Ошибка в такой ситуации чревата серьезными расходами, ведь требуемое оборудование стоит недешево. Зато в случае успеха хозяин может рассчитывать в среднем на 50-тысячный цикл открытия и закрытия створок.

Оборудование автоматикой применимо для разных типов воротных конструкций: откатных, распашных, гаражных и так далее. С учетом специфики каждого из них наиболее приемлемым вариантом является монтаж таких систем именно на распашные ворота. Главные достоинства входной группы такого вида – простота и удобство открытия/закрытия, а также отсутствие потребности в большом пространстве. Именно перечисленные факты и обуславливают популярность их автоматизации.

Автоматические приводы бывают  линейные и рычажные. В зависимости от того, каков интервал между полотном и внешним краем столба, выбирают тот или иной тип. На схеме автоматики для распашных ворот расстояние обозначено М.

Если обозначенный размер не превышает 150 мм, то можно ставить линейную систему, если больше – рычажную.

Для оснащения воротной группы автоматическим приводом понадобятся следующие комплектующие:

• велосипедный подшипниковый узел;
• заглушка для «глухого» закрытия отверстий;
• профиль, который будет играть роль направляющей;
• накатные ролики;
• мотор (можно использовать запчасти от ненужной стиральной машины);
• домкрат;
• уловители.

На распашные ворота любая по типу привода автоматика устанавливается на П-образные кронштейны, которые привариваются на столбы. Такие кронштейны – это обеспечение подвижного соединения.

Осью вращения должны быть восьми- или десятимиллиметровые каленые болты.

Установка осуществляется в следующем порядке.

1. В первую очередь следует проследить, чтобы электромотор и рычаг были установлены вниз по верхнему краю полотна.
2. Механизм сначала крепится к опоре, а уже после – к створкам.
3. Когда система вмонтирована, надо открыть вручную и отрегулировать концевые выключатели.
4. К электросети система подключается в состоянии блокировки привода.
5. В конце необходимо проверить плавность открывания и безотказность срабатывания системы.

Изготовить и установить распашные ворота своими руками – совсем не сложно. Основное – наличие необходимого инструмента и материалов. Кроме того, понадобятся терпение, внимательность и не менее недели времени. Зато красивые и надежные ворота будут служить владельцу много лет.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.

Виды ворот

Перед тем, как вы начнете закупать различные необходимые для дальнейшего строительства материалы, а также начинать сами работы, очень важно в целом понять, раздвижные ворота вы хотите, откатные ворота своими руками быстро сделать или же какой-либо другой вид.

Если не обратить своевременно внимание на все различные важные детали и выбрать таким образом не самую хорошую конструкцию, можно к несчастью обречь себя на дополнительные не только финансовые, но к тому же и временные затраты

Одним из самых простых вариантов, который на практике чаще всего можно увидеть в загородном доме – это распашные ворота с дополнительно встроенной или же непосредственно рядом установленной калиткой.

Такая конструкция ворот состоит прежде всего из двух столбов. Створки калитки, а также самих ворот при этом устанавливаются на петли, приваренные к опорным столбам.

В зависимости от пожеланий собственников дома и советов строителей они закрепляются иногда к внутренней стороне опоры, а иногда к внешней. Собственно в дальнейшем это окажет влияние на то, каким образом будут открываться створки ворот – наружу/вовнутрь.

Очень часто если фото ворот таких посмотреть, то можно заметить что они изготавливаются полностью из высококачественного дерева

Важный момент, на который стоит обратить внимание: при создании створок они ни в коем случае не должны оказаться чересчур массивными. В противном случае нагрузка на установленные петли и сами опорные столбы будет чересчур большой.

Несмотря на то, что у данной конструкции есть огромное количество самых различных преимуществ в отличие от многих других, также у нее есть и свои минусы. Например, со временем может произойти наклон опорных столбов, или, что еще также бывает достаточно часто, провисание створок.

Однако стоит иметь в виду, что такого рода недостатки могут проявиться лишь в одном случае – если была изначально нарушена технология установки или если вес у створок был неверно подсчитан.

Плюсы и минусы

Главное преимущество распашных ворот – надёжность. Но это далеко не единственный их плюс. Простота конструкции обуславливает и другие преимущества:

• нет необходимости в настройке и обслуживании автоматики;
• среди бюджетных альтернативных вариантов секционных, подъёмных и откатных ворот нет сопоставимых по стоимости с распашными – последние всегда более выгодны в цене;
• можно установить автоматику: приводы, открывающие и закрывающие створки;
• нет необходимости усиливать проём и верхнее перекрытие, что нередко требуется при установке секционных или подъемных ворот;
• возможность утепления створок и каркаса;
• множество вариантов дизайна створок.

Главный недостаток заключается в необходимости выходить из машины и закрывать/открывать ворота при любых, самых неблагоприятных, погодных условиях. Помимо этого, в зимний период приходится очищать пространство перед ними от снега.

Как правильно сварить ворота из профильной трубы

Проще всего своими руками сварить распашные ворота из профтрубы.

1. Строительные работы начинают с создания чертежа и подсчета необходимых материалов. Купленные трубы осматривают на пригодность. В случае выявления ржавчины ее зачищают болгаркой или наждачной бумагой. Дополнительно трубы обрабатывают бензином или растворителем.
2. Трубы нарезают, соблюдая симметричность распашных ворот (обрезание проводят парно), и приступают к установке опор. Несущие части погружают в лунки размером 50 х 50 см и глубиной около 1 м. Устанавливают профтрубы строго вертикально, а заливают – бетоном, укрепляя конструкцию бутовым камнем. В теплых условиях раствор засыхает за 3 суток.
3. При сваривании труб в единый каркас постоянно контролируют ровность углов конструкции и диагональ створчатых элементов. На этом этапе устанавливают кованые элементы и замки, украшающие входную группу и защищающие двор от вторжения незваных гостей. Работы завершают удалением остатков сварки и шлифовкой изделия.

Обшивка ворот

Схема обшивки ворот из профнастила на профтрубы

Для приваривания петель, к которым будут крепиться распашные ворота, лучше привлечь помощника. Сначала петли наваривают на стойки, затем – на каркас. При выполнении сварочных работ не забывают надевать специальные защитные средства. Обшивку ворот профлистом осуществляют изнутри или снаружи каркаса. Расположение каркаса хозяин производит с учетом наличия/ отсутствия декорирующих элементов ковки. Если они будут иметь место по всей плоскости конструкции, профлист лучше крепить с внутренней стороны каркаса. Если декораций не будет, полотно прикручивают снаружи. Обшивочный материал закрепляют саморезами и заклепками.

Откатные ворота из профтрубы своими руками

При установке откатных ворот необходимо предусмотреть дополнительное боковое место (половинчатый размер всей конструкции). Оно требуется для монтажа роликов и прокладки направляющей

Для долгой службы откатной конструкции важно правильно рассчитать вес, подобрать материалы и сделать качественную закладку

Откатные ворота из профильной трубы

После создания чертежа и заготовки материалов хозяин занимается обустройством фундамента и установкой опорных столбов. Несущую часть рекомендуется делать из профтрубы сечением 100 х 100 мм. По желанию стойки прячут под кирпич. В целом работы проводятся аналогично изготовлению распашных ворот.

Отдельным пунктом является установка автоматики, которая требует предварительного проведения электропроводки. Откатный механизм движется по приваренному внизу направляющему рельсу, перемещаемому по роликовым кареткам (они должны прочно держаться на фундаменте). Поскольку каретки находятся внутри направляющей, их необходимо защищать от грязи и атмосферных осадков.

Обшивка и декорирование откатных ворот могут производиться из любых материалов. Но объёмные кованые элементы усложняют эксплуатацию конструкции и порой делают ее невозможной. Для создания полотна мастера советуют воспользоваться деревянными досками, обработанными антисептиком и лаком.

Также обшивка может быть создана из металлического листа – оцинкованного железа с высокими антикоррозионными свойствами. Материал устойчив к перепадам температур и прочен в эксплуатации. Некоторые хозяева предпочитают работать с профнастилом. Высота несущего профнастила варьируется в пределах 45 – 160 мм. Рельефный материал можно окрашивать и покрывать защитным полимером.

Как будут выглядеть ваши ворота из профтрубы, дело вкуса. Главное, составить четкий эскиз и запастись качественными материалами. И тогда добротно сложенная конструкция прослужит многие годы.

Конструкция распашных ворот

Какие бы материалы не появлялись, как бы не изменялась мода на отделку ворот, основной принцип их обустройства остается неизменным. Конструктивное устройство:

столбы (стойки). По сути, воротами не являются, но представляют собой опоры для их крепления;

рама для распашных ворот. При ее изготовлении может использоваться дерево или металл. Последний более популярен, т.к. придает раме большую жесткость;

отделочный (облицовочный) материал для обшивки;

петли;

задвижки и замки.

Итак, мы определились, что представляют собой распашные ворота и какими особенностями они отличаются.
