Советы для самостоятельной установки ворот из металлопрофиля

Установка металлопрофиля

Взять первый лист профиля и приложить к каркасу ворот. В случае, если торец края «висит» в воздухе, необходимо его отрезать болгаркой.

При помощи линейки делают отметки для отверстий в местах соприкосновения с профильной трубой. Сверлят дырки под заклепки либо саморезы. Достаточно крепить через пролет. Во избежание щелей заклепки ставят в местах стыка между листами.

При установке листа на калитку предварительно нужно проделать отверстия под замок и ручку. Ворота из металлопрофиля сделаны своими руками и готовы к использованию.

При работе необходимо соблюдать следующие правила техники безопасности:

1. Работайте в перчатках, т.к. листы очень острые.
2. При работе с болгаркой используйте очки.
3. Во время сварочных работ применяйте специальную маску, специальные перчатки и обувь.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его элементов;

месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери (вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет) Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

Здесь важно правильно устанавливать перемычки. Если калитка из профнастила имеет незначительную парусность и для неё достаточно установить одну поперечную перемычку перпендикулярно длинным элементам каркаса, то с воротами дело обстоит сложнее

В этом случае разумнее использовать диагональную перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Варианты установки перемычек (ребра жесткости) на ворота из профнастила

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Совет. Чем шире створка, тем сильнее усиливают каркас.

Подготовка к строительным работам

Самыми простыми в изготовлении считаются именно распашные типы ворот, поэтому новичкам лучше всего начинать именно с этой конструкции. Весь рабочий процесс включает в себя установку нескольких столбиков, а также прикрепление к ним створок, которые состоят из каркаса, обшитого металлопрофильными листами. При этом придется решить, калитка будет установлена отдельно, или же ее необходимо встроить в одну из створок.

Монтажные работы конструкции из металлопрофиля должны начинаться с подготовительного этапа, в частности со сборки необходимых материалов, инструментов, а также каких-либо дополнительных крепежных элементов и приспособлений. Чтобы самостоятельно сделать такие ворота, потребуются:

1. Болгарка с шлифовальным кругом, который подойдёт для нарезки металла профильных листов.
2. Сварка.
3. Электрический шуруповерт.
4. Электрическая дрель.
5. Рулетка, чтобы сделать необходимые замеры.
6. Молоток.
7. Клепатель.
8. Бур.
9. Бетономешалка или какая-нибудь ёмкость, где можно будет замесить необходимый раствор.
10. Угломер.
11. Любая краска для отделки каркаса. Можно также использовать грунтовку. В этом случае необходимо держать ориентир на собственные предпочтения, а также на имеющиеся средства.
12. Лопата.
13. Саморезы, которые можно также заменить заклепками.

Что касается типа металлопрофильных листов, то для изготовления распашных ворот рекомендуется подбирать профнастил C8. Материал этого вида в толщине составляет 0,6 мм, а высота волны не превышает 8 мм. Конструкции из такого профильного листа будут выглядеть аккуратно и привлекательно, а также обладать высокой прочностью. Расчет необходимого количества металлопрофиля осуществляется индивидуально в конкретном случае. Необходимо держать ориентир на имеющуюся прямоугольную площадь для ворот, которые будут крепиться к стойкам.

В качестве опорных столбов могут выступать простые стальные трубы. Как правило, диаметра 6 см будет вполне достаточно. Длина такой опоры должна выбираться на основе запланированной высоты будущей конструкции. Однако необходимо добавить ещё 30%. Именно такая часть трубы будет располагаться в грунте.

При установке столбиков их следует залить бетоном. Раствор при этом изготавливается по стандартной технологии. Для этого нужно взять:

1. 1 часть цемента.
2. 3 части песка.
3. 5 частей щебенки.

Сам каркас делается на основе профиля. Для этого можно взять материал, ширина которого составляет 4 см, а толщина – 2 см. Однако эти показатели могут быть меньше или больше (зависит от конкретной ситуации).

Монтаж ворот из профнастила своими руками

Болгаркой отрезаем трубу под углом 45 градусов. Положив части ровно на линии разметки, прихватываем сваркой. Проверяем диагонали ворот и завершаем сварку.

Проверяйте каркас ворот на деформацию после сварочных работ. Створки ворот должны плотно прилегать к рабочей поверхности площадки. Если вы хотите увеличить жёсткость углов, то можно приварить стальные треугольники толщиной около 3 мм.

К готовой раме ворот привариваем стальную полоску для крепления листов профнастила.

Ещё вариант крепить непосредственно к трубе каркаса, делая отверстие только в одной стенке , не насквозь, и закрепляя заклёпками.

Для замка на калитке лучше сварить отдельный, закрытый с двух сторон, отсек.

Разлаживаем на площадке готовые створки ворот и опорные столбы. Привариваем петли. Расстояние между столбом и воротами должно быть не больше 2-3 мм.

Если столбы у вас уже установленны, то каркас ворот приставляем к столбам на подпорках. Проверяем, чтобы ворота стояли вертикально, хорошо открывались и закрывались, затем привариваем до конца.

Устанавливаем вертикальные запоры на ворота. Там где они должны входить в бетон, сверлим перфоратором отверстие. Что бы отверстие со временем не забилось, вставляем в него обрезок трубы.

Перед покраской каркаса ворот рекомендую ещё раз убелиться в отсутствии перекосов, лёгкости открытия ворот и калитки. Привариваем декоративные элементы, шлифуем и можно грунтовать и красить.

После того как краска высохнет, начинаем устанавливать листы профнастила с нахлестом в одну волну. Крепить можно на кровельные саморезы или заклёпки окрашенные в цвет профнастила.

Несколько полезных советов

 Для обустройства заборов и ворот рекомендуется использовать стеновой профлист, имеющий маркировку «С» .
 Шариковые петли позволяют существенно снизить шумообразование при движении конструкции, увеличить плавность хода.
 Рама ворот подвешивается на опорные столбы. При монтаже следует скрупулезно следить, чтобы размеры зазоров и сверху, и снизу были от 20 см. Зазор снизу обеспечивает беспрепятственное открывание в зимний период, когда идет постоянное скопление снега, или весной при вспучивании грунтовой поверхности

Свободное пространство сверху позволит впоследствии установить декоративные элементы.
 Работа с профлистом обязывает применять меры предосторожности. Рабочие перчатки защитят от острых поверхностей руки.
 В большинстве случаев при проведении монтажных работ на поверхности профлиста образуются царапины, отчаиваться не следует, надо ликвидировать их, воспользовавшись красками в баллончиках

Целесообразной будет заблаговременная покупка баллончиков с краской, идеально соответствующей оттенку профлиста.

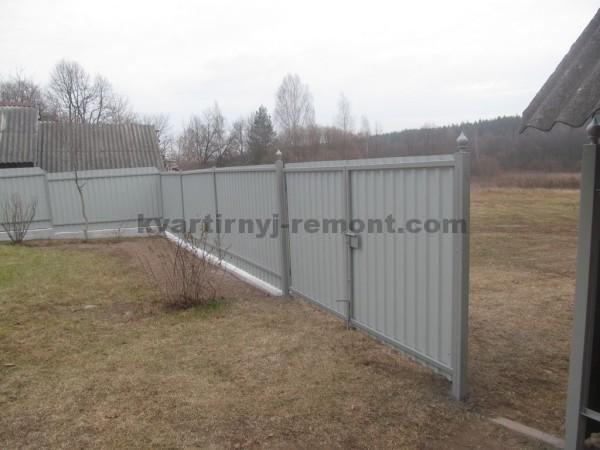

Ну вот, ваши ворота из профнастила и готовы.

Поделиться
Твитнуть
Запинить
Нравится
Класс
WhatsApp
Viber
Телеграмка

Виды конструкции

Ворота из профнастила бывают разных видов. Выбор конкретного вида связан с пожеланиями хозяина и практической функцией, которая будет возложена на ворота.

Распашные ворота – одна из популярных конструкций. Ее используют владельцы загородных участков и многие садоводы на своих участках.

Сущность конструкции заключается в двух стойках для опоры, на которые помещаются створки, навешанные на цилиндрические петли.

Передвигаются петли благодаря подшипникам, вмонтированным в них. Такие ворота отличаются простотой монтажа.

Раскрытие ворот осуществляется вручную, но уже появились системы, при которых монтируется специальный электропривод для выполнения команд через пульт.

Наличие калитки предполагается у ворот, имеющих большой размер. В последнее время встроенная калитка в заборе из профнастила — не редкость, но для экономного мастера это лишняя трата денег. При таком виде ворот легко рассчитать фундамент и установить его.

Суть фундамента в двух столбах забетонированных в землю

При бетонировании важно помнить. что глубина столбов под землей должна быть ниже, чем уровень промерзания почвы

Еще одно преимущество распашных ворот – возможность установки без помощи специалистов, что существенно экономит денежные средства. Ворота с подобной установкой прочны и при правильном использовании прослужат много лет.

Недостаток такого типа ворот – необходимость пространства под открытие створок. Особенно явно он проявляется в зимнее время, когда во дворе лежат снежные массы.

Видео-инструкция с пошаговым изготовлением дачных распашных ворот от чертежа до готового изделия:

Откатные или как их еще называют, консольные, имеют сложную структуру. Такие ворота актуальны на дачных участках с плотной застройкой.

Они гарантируют наличие свободного пространства. которое иногда необходимо для того, чтобы поставить транспортное средство.

Достоинства такой конструкции в отсутствии необходимости расчищать место под открытие. В составе ворот направляющий рельс и противовес. Рельс при закрывании и открывании ворот передвигается по специальным кареткам.

Роликовые каретки двигаются в направлении ворот, что предотвращает попадание в них снега и грязи. Если длинна ворот небольшая, то направляющие, по которым передвигаются ролики, устанавливают только в нижней части ворот.

Производят их из металлических профилей. Ворота большого размера рекомендуется оснастить верхним металлическим профилем, но такие конструкции большая редкость и используются, в основном, на крупных предприятиях.

Фундамент в такой постройке играет главную роль. Простого залития цементом недостаточно, в него нужно добавить слой арматуры .

Недостатками такой системы установки ворот являются:

Точное расположение и расчет роликовой системы и противовеса. При неверном подсчете произойдут сбои в открывании ворот и внутренние элементы быстрее износятся.
Срок службы такого механизма ниже, чем у распашных ворот.
Сложность в залитии фундамента. Опоры таких ворот изготавливают в виде П-образной конструкции с процедурой армирования. Самостоятельное залитие фундамента практически невозможно без привлечения специалистов.

Это еще один вариант со сложной конструкцией, работающий по принципу откатных ворот. Сложность связана с тем, что у ворот две створки, способные раздвигаться в разные стороны. поэтому их конструкция не обходится без рельса, направляющего движение.

Использование таких ворот в узком проеме не рекомендуется, и применение в жилых домах нецелесообразно.

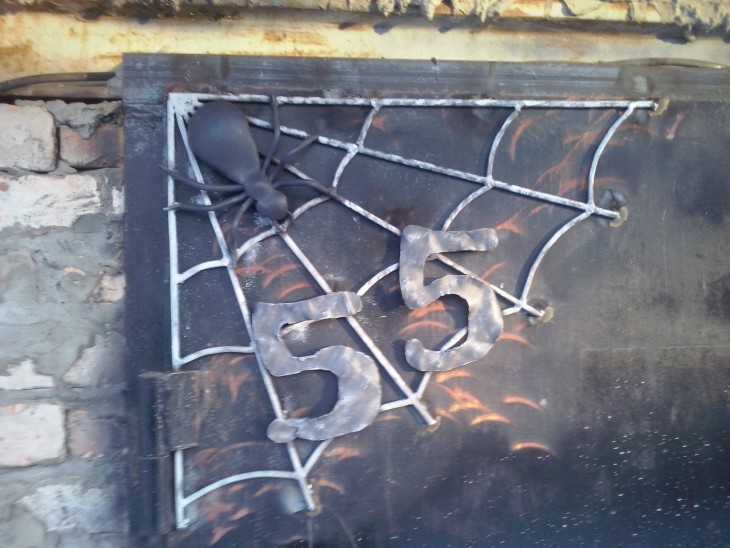

Кованые ворота набирают популярность из-за своей оригинальности и способности воплотить фантазии хозяина дома. Кованые ворота придадут дому изящество и неподдельную роскошь .

Ворота с элементами ковки, помимо оригинального дизайна. отличаются высокой прочностью .

Изготовить такие ворота самостоятельно нетрудно, главное иметь в наличии аппарат для сварочных работ. Декоративные элементы покупаются отдельно.

При желании использовать дизайнерский проект, любая мастерская подготовит элементы по запросу мастера.

Многие думают. что такой запрос будет стоить больших денег. Это не так, потому что раньше такие элементы делали специальные мастера – знатоки своего дела, а сегодня подобные изделия выпускают ежедневно на предприятиях, специализирующихся на металлических изделиях.

Чертеж откатных ворот из профнастила

Стандартные консольные откатные ворота из металлопрофиля состоят из створки, которая закрывает проезд, и противовеса. Ширина створки равна ширине проезда, измеренной по внутренней части и увеличенной на 200 мм — по 100 мм с обеих сторон отводится на перекрытие опоры. Ширина противовеса должна быть не меньше половины проезда

Это очень важно, поскольку на противовес приходится вся нагрузка во время открытия и закрытия ворот. Если его сделать короче, то ворота будут клинить, направляющая подвергнется деформации, а роликовые каретки быстро износятся

Поэтому если вы не можете отвести сбоку от ворот половину их ширины для размещения противовеса, консольные раздвижные ворота из профлиста — не ваш вариант.

Пример

Если ширина проема равна 3 метра, то прямоугольная часть ворот должна быть 3,2 метра, противовес — 1,5 метра, а общая ширина рамы — 4,7 метра.

У откатных ворот есть два каркаса: несущий и вспомогательный.

На несущий каркас, как видно из названия, приходится основная нагрузка. Это все стороны противовеса, а также внешние стороны створки. Несущую раму делают из трубы 60×30 мм.

Вспомогательный каркас — это ребра жесткости для конструкции, а также трубы для крепления профнастила. Этот каркас состоит из внутреннего прямоугольника в створке, горизонтальных и вертикальных ребер жесткости, расположенных примерно через каждый метр. Его делают из профиля 40×20 мм.

Последнее, что нужно знать для создания чертежа откатных ворот из профлиста — форму противовеса. Она может быть треугольной и прямоугольной и зависит это от ширины проема и общего веса ворот.

Треугольный противовес делают при проеме шириной до 6 метров и при весе до 400 кг. Профлист — очень легкий материал, поэтому обычно требование по весу опускают, ориентируясь только на ширину проезда. Даже если речь идет о высоких воротах, например, закрывающих въезд на склад или в цех. Хотя для уверенности вы можете посчитать вес.

Для этого нужно сначала рассчитать вес рамы при учете, что стальная профильная труба 60×30 мм со стенкой 2 мм весит 2,7 кг на погонный метр, а профиль 40×20 со стенкой 2 мм — 1,81 кг на погонный метр. Затем к нему нужно прибавить вес профнастила — 4,5 кг на 1 м² при толщине 0,45 мм.

Пример

Посчитаем, сколько весят откатные ворота 4 метра из профнастила стандартной высоты в 2 метра. Для них нужны:

• 17,22 м труб 60×30 мм (длина нижнего профиля — 6,2 м, верхнего — 4,2 м, боковых — 2 м, гипотенузы в противовесе — 2,82 м);
• 22 м труб 40×20 мм (длина нижнего, верхнего и центрального профиля — 4 м, двух боковых и трех ребер жесткости — 2 м);
• 16 м² профлиста для зашивки створки с обеих сторон.

Следовательно, вес откатных ворот 4 метра из профнастила будет равен:

где х — нужный промежуток между планками. Получим, что шаг должен быть равен примерно 67,3 мм.

Обратите внимание: в расчетах не учитывается масса направляющей, поскольку она, как и ролики, подбирается исходя из веса каркаса. По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам

Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу

По этой методике вы легко можете примерно посчитать вес ворот по вашим размерам. Но поскольку на это далеко не всегда есть время, для вас мы уже рассчитали массу откатных ворот распространенных размеров и свели ее в таблицу.

Вес откатных ворот из профнастила

Ширина ворот, м	Высота ворот, м	Вес, кг
3	2	124
4	158
5	193
6	228
3	3	164
4	209
5	255
6	300

Как видно из таблицы, вес откатных ворот 5 метров из профнастила, как и створки, шириной 6 метров, далек от 400 кг даже при высоте 3 метра. Поэтому смело делайте треугольный противовес для любых ворот, в том числе и высоких.

Теперь, когда все детали будущего чертежа известны, начертите его или нанесите свои размеры на образец ниже. Размеры наносите с учетом сечения профильных труб.

На нашем примере чертежа раздвижных ворот из профлиста нет столбов — это исключительно схема самих ворот. Если хотите получить чертеж всей входной группы, учитывайте, что фундамент под противовесом всегда выводится в ноль. Поэтому вы должны знать уровень чистового покрытия перед тем, как делать такой чертеж. А если нужны откатные ворота из профнастила с калиткой, то ее лучше расположить сбоку со стороны противовеса, чтобы не слишком нагружать роликовые каретки.

Порядок сваривания створок

Весь процесс сварки занимает относительно немного времени и выполняется в соответствии с общей технологией этой работы. Прежде чем сваривать элементы сплошным швом, их предварительно прихватывают точечной сваркой. После чего проверяют точность размеров изготовленной детали. Если все сделано правильно, выполняют сварочный шов, который впоследствии зашлифовывают.

Сначала по углам сваривается рама или каркас ворот, при этом необходимо следить, чтобы обе створки находились в одной плоскости. Как вариант, сначала сваривают общий каркас, который впоследствии разрезают посередине. Такой подход гарантирует точность соблюдения требуемых размеров створок.

После изготовления рам их требуется усилить. Для этого на основной каркас привариваются дополнительные ребра жесткости из того же профиля, а на углы — треугольные металлические пластины.

Еще одним важным моментом является приваривание петель. Сначала половинки этих деталей крепят непосредственно на створки ворот. Надевают вторые половины и, приставив створку на требуемой высоте, приваривают нижнюю часть петель к опорам. Для выполнения этой работы лучше пригласить еще одного человека, который зафиксирует ворота в нужном положении во время прихватывания петель.

После выполнения всех сварочных работ и шлифовки швов готовый каркас покрывают защитным средством. Это может быть лак, мастика или краска. После чего можно приступать к обшивке рамы выбранным стройматериалом.

11 ответов на самые популярные женские вопросы о бюстгальтерах Познакомьтесь с подробными ответами на наиболее распространенные вопросы, связанные с женским бельем.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека

Поэтому при первой встрече обратите внимание на нос незнаком

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

11 вещей, которые тайно убивают ваше сексуальное влечение Если вы начали замечать, что вам больше не хочется заниматься сексом, то вам определенно стоит найти причину этого.

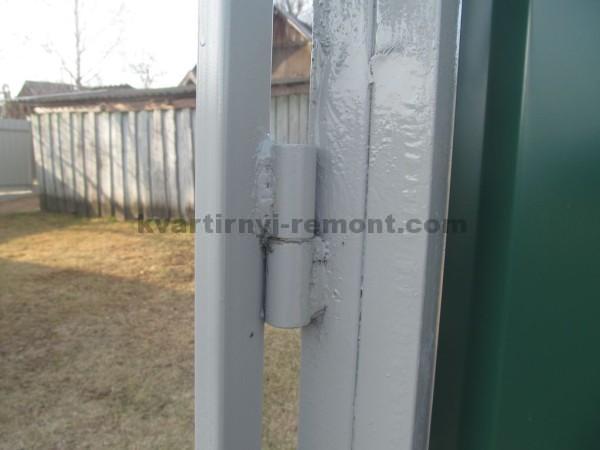

Привариваем петли и устанавливаем ворота

Чтобы распашные ворота из профиля навесить без перекоса, створки временно сваривают между собой узкими металлическими полосками с зазором 3 — 5 мм. Затем с помощью кирпичей или деревянных брусков вставляются в проем на высоту технического просвета. Положение проверяют по горизонтали и вертикали отвесом и уровнем, после чего фиксируют клиньями или сваривают со столбами стальными полосами.

Для равномерного распределения нагрузки на трубы стоек и каркаса к цилиндрическим петлям приваривают стальные полосы (ушки). Таким способом можно сваривать навесы с обеих сторон. Нижнюю часть петель крепят к столбу, верхнюю с шариком ― к створке. Если она сплошная ― нужно просверлить отверстие для смазывания. Чтобы подвижное соединение навесов не спеклось во время сваривания, его предварительно обильно смазывают солидолом.

В зависимости от веса распашных ворот устанавливают 2 — 4 петли. Сначала их прихватывают, затем после удаления временных креплений проверяют ход створок. Окончательное сваривание ведется снизу вверх по периметру ушек. Для предотвращения снятия распашных ворот злоумышленниками на опоры устанавливают ограничители.

Правила бетонирования столбов для ворот

Чтобы забетонировать столбы под калитку, не пренебрегайте рекомендациями опытных строителей:

1. Бетонирование предполагает учет глубины промерзания грунта.
2. Заливка ленточного основания плюс армирование.
3. Следите за тем, чтобы бетонная часть кверху не распространялась. В противном случае это чревато выталкиванием опоры из почвы по причине морозного пучения.
4. Не помешает обустроить дренаж, отвечающий за отведение воды.

Побеспокойтесь о том, чтобы к весне столбы для ворот не оказались выдавленными из почвы. Во избежание этого примите такие меры:

1. Снизить морозное пучение поможет установка столбов, предназначенных под ворота, вместе с дренажом.
2. Прослойка щебня уменьшит показатели трения между почвой и столбом.
3. В самом низу фундамента правильная установка столбов под заборные ворота предполагает расширение бетонной постройки.
