Рекомендации по подготовке проема для установки гаражных ворот

Оптимальная ширина и высота

Проводя расчет ширины и высоты проема для проезда автомобиля, необходимо учитывать:

• габариты автомобиля: его ширина с учетом боковых зеркал, бамперов и высота с багажником и грузом, если таковой предполагается перевозить;
• возможность модернизации машины или приобретение новой, с отличными от предыдущей параметрами;
• особенности подъездной дороги: расположение гаража выше или ниже уровня почвы, угловой поворот, выезд на общественную дорогу и обзор;
• конструктивные особенности разных дверных механизмов, расстояния до потолка и стен, для крепления полотен;
• размерная сетка от разных производителей.

Внимание! Нежелательно полагаться на средние значения. При возможности следует учесть как можно больше факторов, определяющих размеры проема

Не стоит забывать, что рамы его существенно сузят.

Стандартная

Главная задача – сделать ворота такими, чтобы машина свободна проехала, и оставался зазор с обеих сторон. Для этого прибавляют по 20-30 сантиметров с каждой стороны к ширине автомобиля. Если минимальный размер легкового автомобиля – 1,8-2,0 метра, то проем должен быть около 2,4-2,6 метра, а оптимальная ширина на одну машину – 2,5 метра. Это наиболее ходовой размер для всех производителей гаражных ворот.

Самые популярные размеры для разных типов ворот в метрах:

• распашные – 4,0х2,0;
• секционные – 2,25х2,0;
• рулонные – 4,0х2,7;
• откатные – 3,0х1,9;
• поворотные – 2,4х2,2.

Минимальная

В случае необходимости сэкономить место автовладельцам важно высчитать минимальные параметры, позволяющие припарковать машину в гараже. Для мотоцикла можно оставить проем 1,8 метра

Для легкового авто, в случае прямого и ровного подъезда, минимальная ширина – 2,0 метра.

Максимальная

По ширине и высоте нет максимальных пределов. Эти параметры ограничиваются только потребностями и возможностями производителей, особенностями используемых механизмов открытия/закрытия ворот. Выпускают ворота стандартного типа, максимальной высоты до 3,08 метра и шириной 6,0 метров. На заказ возможно изготовление полотен больших габаритов.

Ворота гаражные подъемные: виды

Такие конструкции могут быть:

• подъемно-секционными;
• подъемно-поворотными (щитовыми);
• подъемно-вертикальными;
• рулонными.

Предпоследний вид ворот в частном строительстве почти не используют, потому что для таких сооружений требуется огромная высота потолков: как минимум 5 метров. Ими обычно оборудуют промышленные и складские помещения.

Подъемно-секционные

Эти конструкции имеют полотно, состоящее из нескольких панелей. Ширина каждого элемента — 400-600 мм. Между собой их соединяют петлями шарнирного типа. При открытии гаража такая створка уезжает под потолок по направляющим. Смещение происходит благодаря торсионной системе (с торсионными пружинами), либо с помощью механизмов, имеющих пружины растяжения.

Элементы-секции для подъемных ворот изготавливают так же, как и сэндвич-панели. Внешние части — оцинкованная сталь, защищенная полимерным покрытием. Начинка — теплоизоляционный материал (пробковый), его толщина — от 50 до 100 мм. Достоинства этих решений:

• максимальная экономия пространства: как снаружи, так и внутри гаража;
• ремонтопригодность конструкции, так как секцию легко заменить;
• возможность установки ворот в любой (по размерам) проем;
• качественная теплоизоляция помещения;
• привлекательный вид конструкции.

Для некоторых хозяев автомобилей все достоинства могут перечеркнуть недостатки подъемно-секционных ворот. К минусам относится большая сложность монтажа, высокая стоимость готовых комплектов, довольно слабая степень защиты от взлома, необходимость крепления нескольких роликов к каждой секции. Если эксплуатировать конструкцию максимально часто, то детали подъемного механизма будут довольно быстро изнашиваться.

Подъемно-поворотные

Такие ворота намного проще. В этом случае полотно цельное, а поднимается оно за счет подъемного рычажно-шарнирного механизма, либо благодаря системе противовесов. Вся конструкция состоит из коробки, потолочных направляющих, створки, имеющей стальную раму и рычажного механизма. При открывании полотно поднимают под углом, близким к 90°, затем сдвигают под потолок. К преимуществам подъемно-поворотных моделей относится:

• максимальная надежность благодаря встроенной системе блокировки;
• простой монтаж, по сравнению с предыдущей конструкцией;
• прочность цельной створки, обрамленной металлом;
• простота открывания/закрывания гаража;
• возможность добавочного утепления.

Самый большой недостаток — большой вес конструкции, он требует особо прочной рамы. При любом повреждении створки придется менять все полотно. Расстояние от автомобиля до открывающихся ворот должно быть как минимум полтора метра. Такой вид ворот «отнимает» от высоты потолка 200-250 мм.

Рулонные (рольворота, рольставни)

Эти конструкции собраны их узких, тонких алюминиевых планок-ламелей. Устройство таких ворот довольно просто. Над верхним перекрытием устанавливают барабан, а по сторонам проема монтируют направляющие. Ламели соединяют с барабаном при помощи тросов. Когда барабан начинают крутить, сборное полотно наматывается на него.

Управляют механизмом вручную либо автоматически — пультом ДУ, кнопками блока, закрепленного на внешней стене, мобильным телефоном. Конструкция удобна, компактна, имеет легкий вес. Однако существенных недостатков у нее все-таки больше. Она:

• крайне ненадежна, так как вскрыть гараж сможет даже начинающий криминальный элемент;
• рано или поздно «обрадует» хозяев вмятинами на ламелях;
• имеет меньший срок эксплуатации.

Подъемно-секционные конструкции изготовить довольно сложно, а рулонные устройства крайне ненадежны. Поэтому оптимальным вариантом для самостоятельного создания будут подъемно-поворотные модели с цельным полотном, более надежные и относительно простые.

Материалы для каркаса, обшивки

Для создания рамки рекомендуется использовать профильные трубы прямоугольного сечения 40*20 мм с толщиной стенок 2 мм.

Для поперечин, продольных балок хватит труб размерами 20*20 мм, толщина стенок остается такой же.

Материалом для направляющих вполне может стать швеллер шириной по 20 см.

Чтобы сделать коробку, куда будет ставиться привод, допускается брать брус размерами 100*50 мм или металлический уголок с полкой 50 мм.

Для обшивки отлично подойдут:

1. Профнастил. Отличается высокой прочностью, длительным сроком службы. Листы имеют защитное антикоррозийное покрытие. Сырье устойчиво к воздействию среды. В продаже широкий выбор цветов. Удобно резать на нужные фрагменты.
2. Дерево. Не столь популярный материал из-за подверженности гниению, порче насекомыми. Пожароопасен. Перед монтажом любые деревянные детали нуждаются в защитной обработке. Прочность в разы ниже, чем у профлиста. Из плюсов – низкая цена, красивый вид.
3. Оцинкованная сталь. Подходит для обшивки ворот. Покрыта защитным антикоррозийным составом. При крепеже нужно быть внимательным, чтобы не повредить защитный слой, иначе материал начнет ржаветь.
4. Сэндвич-панели. Материал практичен, моется. Установка простая. Обладает отличными тепло- и звукоизоляционными свойствами. Пожаробезопасен.

Для утепления рекомендуется брать плиты пенополистирола, минеральной ваты или пенопласта.

Пользователи также интересуются:

• Как сделать откатные ворота
• Из какого профиля сделать ворота

Изготовление несущей рамы для гаража

Перед тем как сварить гаражные ворота своими руками необходимо сделать для них надёжное основание. Создание несущей рамы требует от строителя точности в подсчётах и соблюдения необходимых размеров при резке металла. При отсутствии ровного стола для сварки, на земле собирают конструкцию из двух одинаковых балки или трубы и выравнивают их по уровню. Процесс создания рамы состоит из следующих этапов:

• Измерение ширины и высоты гаражного проёма. Неточность на этом этапе может привести к тому, что рама просто не поместится в него.
• Уголок размечают согласно размерам проёма. При помощи болгарки вырезают заготовки нужной длины. От краёв отступают расстояние равное ширине уголка и делают срез в 45 градусов.
• Вырезанные куски выкладывают на подготовленную поверхность или сварочный стол и подгоняют их друг к другу, проверяя уровень и углы.
• При помощи сварочного аппарата соединяют все элементы конструкции. Готовые швы тщательно шлифуют.
• Готовый вариант примеряют в гаражном проёме. При удовлетворительном результате раму красят с внутренней стороны.

Несущая рама гаражаИсточник proizvodstvo-metallokonstrukcij.ru

По аналогичному алгоритму собирают дублирующую раму. Удобно сверять размеры конструкций, приложив их друг к другу. Лишь при полном совпадении можно приступать к их монтажу в дверной проем.

Монтаж сваренной несущей рамы

Установку готовой конструкции производят вместе с помощником. Для надёжной фиксации рамы в вертикальные стены необходимо вставить по 2-3 металлических штыря для надёжного распределения веса будущих ворот. Длина каждого из них составляет 15-20 см при толщине в 12-14 мм.

Одну часть рамы прикладывают к стене и, пока один надёжно фиксирует её, второй просверливает в металле отверстия для монтажа арматуры. Ширина проёмов должна быть на 1 мм больше диаметра металлического прута. Через отверстия маркируют точки в стене, которые потом просверливают перфоратором. Вновь приложив часть каркаса к проёму, при помощи молотка арматуру забивают в подготовленные отверстия. Арматуру по кругу приваривают к раме и обрезают выходящую часть при помощи болгарки. Все сварочные швы тщательно зашлифовывают.

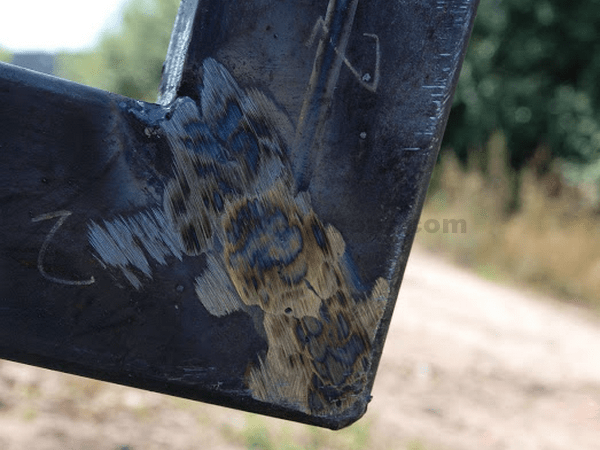

Все швы рамы должны быть начисто зашлифованыИсточник 1pogarazham.ru

По аналогии устанавливают вторую часть конструкции. Для большей надёжности две части рамы соединяют между собой металлической полосой толщиной в 2-3 мм. Для надёжного крепления достаточно 2-3 перемычки на каждую из сторон рамы. После окончательной зачистки всех сварочных швов приступают к монтажу петель для будущих гаражных ворот. Окончательным этапом установки рамы является её покраска водостойкой эмалью.

Отличие пятое. Цены на рулонные и секционные ворота.

рулонные воротаБытовые секционные ворота

Ну а для автомоек, автосервисов, больших ангаров и складов, паркингов, стоянок подойдут промышленные секционные ворота. Да, не дешевое удовольствие. Но и ресурс у этих ворот не сравним с обычными, бытовыми.  Достигается это применением усиленных узлов конструкции  — у пружин увеличен диаметр витка, и проволоки. У направляющих увеличена толщина стали,  применены более массивные кронштейны и ролики. Тросы на «промках» имеют больший диаметр по сравнению с их бытовыми аналогами.

Кстати, цена так же разниться, в зависимости от производителя ворот. Крупных производителей всего три — Херман (Германия), Алютех (Белоруссия) и Дорхан (Россия). Кого выбрать читайте здесь.

Стандарт секционных конструкций

Каждая компания, осуществляющая производство и выпуск воротных конструкций для промышленных и производственных помещений, устанавливает собственные стандарты и имеет свою линейку оптимальных размеров.

Секционные устройства

DoorHan

Эта компания и ее продукция пользуются заслуженным доверием покупателей на протяжении многих лет. Характерная особенность продукции компании Дорхан – минимальный размерный шаг. Типовой гараж с такими воротами не займет много места на участке загородного дома. Повышенным спросом пользуются системы, стандартные значения высоты и ширины которых составляют:

• 2125 и 2500мм;
• 2400 и 2500мм;
• 1875 и 2500мм;
• 2700 и 3000мм (для грузового транспорта).

По своей ширине они мало чем отличаются от существующих общепринятых стандартов, а качество и надежность систем заслуживают полного доверия.

Параметры ворот компании Дорхан

Hormann

Компания, которая давно занимается одно из ведущих позиций на мировом рынке и славится профессионализмом и ответственным отношением к работе, уделяя повышенное внимание не только качеству, надежности и долговечности готовых изделий, производитель стремится обеспечить покупателю комфорт в процессе эксплуатации секционных конструкций. Величина шага, определяющего изменения размерной сетки, составляет 0,25 см

Несмотря на увеличения такого параметра как ширина значение высоты для различных конструкций может оставаться неизменным. Наиболее востребованными являются модели секционных гаражных ворот с параметрами:

Величина шага, определяющего изменения размерной сетки, составляет 0,25 см. Несмотря на увеличения такого параметра как ширина значение высоты для различных конструкций может оставаться неизменным. Наиболее востребованными являются модели секционных гаражных ворот с параметрами:

1. Ш – 2250мм, В – 1875 мм.
2. Ш – 2375мм, В – 1875мм.
3. Ш – 2500мм, В – от 1875 до 2500 мм.
4. Ш – 2625мм, В – 2125 (стандарт).

Существует конструкция параметры, которой зависит от типа ворот и особенности полотна. Высота готового изделия соответствует запросу.

Параметры продукции Хорман

RYTERNA

Это одна из самых известных компаний, занимающихся разработкой, созданием и реализацией гаражных ворот. Ее продукция в полной мере соответствует всем признанным стандартам, и устанавливаются системы на боксы, предназначенные для содержания автомобилей легковых и грузовых, крупно- и малогабаритных.

Главная отличительная черта – величина размерного шага. Он достигает 1,1 см. это дает возможность выбирать конструкцию нужной высоты в зависимости от значения ширины воротного проема. Для входов, указанный размер которых соответствует 2,5 и 3 м можно подобрать конструкции высотой:

• 2,15 м;
• 2,26 м;
• 2,37 м.

Такие устройства разрешено устанавливать на боксы для всех видов машин.

Alutech

Привлекает покупателей широкий модельный ряд изделий данной фирмы и большое число вариантов их параметров:

1. Размерный шаг составляет 0, 125 мм.
2. Наименьший показатель ширины и высоты – 1750 мм.
3. Наибольшие значения – 6 м.

Изделия компании не способствуют сокращению проемов в стенах гаражных сооружений. Их используют для строительства боксов, в которых могут находиться все виды автотранспорта (малолитражки, грузовики, джипы).

Продукция фирмы Алютех

Оптимальный для легковой машины

Теперь решим, какие должны быть размеры гаража для легкового автомобиля, чтобы там можно было не только поставить машину, но и складировать запчасти, инструменты, велосипед, горюче-смазочные материалы и запасной комплект шин. По длине такая постройка должна быть на 3-3,5 м больше, чем длина машины – так будет удобно и из багажника покупки вытаскивать, и под капот заглянуть, да и место для шин, верстака и всего, что не уместилось дома на балконе, останется.

Какой ширины гараж? Оптимальная ширина гаража должна быть больше ширины автомобиля на все те же 3 м, чтобы можно было открыть дверь с комфортом, не опасаясь ее оцарапать. Да и появится свободное пространство для стеллажей с вещами, необходимыми любому автомобилисту.

Какой должна быть высота гаража? Оптимальная высота потолка в гараже – три метра, под такой потолок можно спокойно заводить даже достаточно высокую легковую машину. Кроме того, такая высота комфорта для человека и позволяет обустроить антресоли. Если вспомнить «Приору» из прошлого примера, то оптимальный дом для нее и будет обладать длиной 7,35, шириной 5-6 и высотой в три метра.

К тому же, такое помещение хорошо подходит «на перспективу», так как в него уместится без проблем и более крупный автомобиль, даже внедорожник.

Для джипа

Кстати, о внедорожниках, ведь обладатели частных домов нередко предпочитают подобные машины – либо по статусу, либо по суровой необходимости. Что можно сказать про размеры гаража для джипа? Здесь, как и для легкового автомобиля, нужно учитывать размеры техники.

Внедорожники обычно серьезно прибавляют в длине и высоте, потому и помещение для них должно быть выше и больше. Для примера возьмем ToyotaLandCruiserJ200, ее длина 4,95 м, ширина 1,97 м, высота 1,88 м. Берем известные нам цифры и прибавляем, в итоге получаем комфортные размеры гаража с длиной-шириной-высотой 8-5-3 метра.

Имеет смысл сделать на 2-3 метра шире и на метр выше, для большего комфорта. Если вы обладатель особо крупного джипа, например, с кузовом пикам, то тут уже удобная длина гаража может вырасти до 10 метров.

Для микроавтобуса

Если вы обладатель микроавтобуса или грузовой «ГАЗели», то размеры нужного вам гаража возрастают.

Размеры гаража для микроавтобуса:

Давайте вычислим размеры гаража для газели с удлиненной платформой. Ее длина составляет 6,7 м, а высота с учетом тента может достигать 2,5 метра. Тут длина гаража должна быть около 10 метров, особенно если вы собираетесь в нем не только хранить машину, но и производить ее ремонт и погрузку-разгрузку.

В последнем случае имеет смысл сделать пристрой к помещению с одной из сторон, где можно будет хранить грузы отдельно от запчастей, масла и бензина.

И, что естественно, требуется существенно увеличить высоту гаража для газели, до трех с половиной метров.

Для газели размеры гаража — фото:

Стандарты для автоматических конструкций

Оснащение гаража с установленными в проеме секционными, откатными или рулонными воротами невозможно без монтажа автоматики и сопутствующих элементов. Изучая стандарты для ворот, в первую очередь следует подробно изучить особенности механизма, приводящего их в движение. Это необходимо для обеспечения дополнительного пространства, в котором и будет размещено оборудование. Каждый вид устройства обладает собственными конструкционными особенностями:

Рулонные механизмы монтируются без изменений установленных параметров. Их отличительная черта заключается в том, что нужное количество ламелей при открывании скрывается под коробом, установленным под потолком. При монтаже системы нет необходимости менять планировку или обеспечивать дополнительные крепежные элементы, способные значительно сократить пространство бокса.
Подъемные конструкции не столь востребованы и популярны, как описанная ране модель. Они достаточно громоздки, тяжеловесны, не всегда удобны и просты в использовании. Владельцы частных гаражных боксов зачастую отказываются от установки такой конструкции, и увидеть подъемные ворота можно чаще в проемах складских помещений, внутрь которых въезжают крупногабаритные грузовые машины. Монтаж системы требует сборки специальных автоматических комплексов с большим количеством элементов.
Секционные. Их также нельзя назвать очень популярными из-за довольно крупных габаритов, большого веса и необходимости создания специальных условий (свободного места) для крепления направляющих. Они монтируются с обеих сторон проема и над ним

Осуществляя сборку системы и установку секционных ворот в гараже, следует обратить особое внимание на параметры въезда, величину угла поворота автомобиля, наличие свободного пространства перед боксом.

Проведенные квалифицированными специалистами исследования, замеры и результаты, полученные опытным путем, помогли понять, что высота ворот, установленных в гараже и оснащенных автоматическим механизмом не должна быть меньше 2,5 м.

Сооружение не будет удобным, если ширина воротного проема превысит 4,5-5 м. На основании этих данных были разработаны и утверждены современные стандарты. Именно они используются самыми популярными производителями, известными фирмами и компаниями.

Проголосовали более 346 раз, средняя оценка 4.2

Размеры и другие характеристики

Размеры ворот в независимости от их типа – наиважнейший показатель. От него зависит, сможет ли автомобиль въехать в гараж. Ведь подъездной путь не всегда прямолинейный. К тому же невозможно стандартизировать размеры гаражных ворот, потому что на их определение влияет огромное количество различных факторов. Вот, к примеру, основные из них:

• огромное количество марок и моделей автомобилей, которые друг от друга отличаются габаритами;
• расположение гаража по высоте: выше или ниже подъездного пути;
• размеры угла поворота при въезде в гараж;
• ворота устанавливаются на въезд одной машины или двух.

Оптимальные размеры проема относительно несущих конструкций гаражаИсточник stroydomkin.ru

Но в основе выбора все же лежат габариты автомобиля. Их точные данные можно узнать в паспорте автотранспортного средства. Но надо сделать несколько замечаний. К примеру, по каким-то причинам понадобиться установить сверху багажник. А это увеличение высоты авто на 30 см. При этом придется учитывать, что на багажник будет устанавливаться какой-то груз, увеличивая и высоту автомобиля.

Кто-то захочет в будущем провести тюнинг авто, к примеру, заменить стандартные зеркала на модели с панорамным обзором. А они по размерам больше обычных, а значит, ширина машины также станет больше. Нужно отметить, что с размерами ворот для гаража на 1 машину проблем меньше, чем, если в нее планируется устанавливать две.

Гараж на две машиныИсточник honiejoiiz.info

Что необходимо учесть, выбирая подъемные ворота по размерам, если в гараж планируется размещать два авто.

1. Ширина проема должна обеспечивать свободный въезд двух машин.
2. Габариты двух авто, расстояние между ними – минимум 0,5 м.

Расчетные размеры

В основе расчетных размеров лежат ширина и высота проема.

• Высота гаражных подъемных ворот должна быть на 20 см больше, чем высота автомашины.
• Если въезд в гараж перпендикулярный, то ширина проема общая, должна быть больше ширины авто на 70 см.
• Если въезд боковой, то ширина должна быть на 1 м больше ширина автотранспортного средства.

К примеру, высота ВАЗ-2101 составляет 144 см. Значит, высота ворот в гараже должна быть: 144+20=164 см. Ширина 161 см. Значит, при перпендикулярном въезде ширина выбирается 230 см, при боковом 260 см.

Схемы расположения машин внутри гаражаИсточник www.doka-metal.ru

Средние размеры

Так как нельзя говорить о стандартизации гаражных ворот, специалисты все же рекомендуют использовать усредненные значения. Вот такие параметры рекомендованы для легкового транспорта.

1. Легковой автомобиль: ширина 2,25-2,5 м.
2. Микроавтобус или джип: ширина – 2,8.
3. Для двух авто: ширина – 4,8.
4. Для мотоцикла – 1,8 м.

Минимальная высота для всех случаев – 2 м.

Обратите внимание, что ширина ворот гаража на 1 машину сильно варьируется от габаритов авто

Как работают ПВ

Неоспоримый плюс ПВ – несложный рабочий механизм. Нужно взять раму из стали и поставить ее в гаражный проем или за ним. Это будет ведущей частью конструкции. При самостоятельном выполнении процедуры нужно брать металлотрубы с прямым сечением.

Открытие ПВ обеспечивается задействованием подъемных рычагов и механизма, который двигает полотно по направляющим стойкам (НС) и фиксирует его вверху. Низ полотна поднимается и образовывает козырек. В этот момент пружины полностью расслаблены.

Механизм открытия бывает шарнирно-рычажным и на противовесах. Первый отличается простой и надежностью. Он более востребован, поскольку в нем отсутствует вероятность блокирования системы, и полотно двигается очень легко по заданной траектории. Главное условие нормальной функциональности конструкции – правильное натяжение пружин и мотаж НС.

Управление на противовесах предполагает закрепление троса к низу рамы, и его прохождение сквозь блок и противовес. Этот способ подходит для тяжелых ворот.

ПВ с козырьком

Дополнительные опции

Это еще не все возможности разнообразить конструкцию или ее внешний вид. Они качаются внешнего вида, повышения удобства эксплуатации ворот.

Еще при выборе надо обратить внимание на тип профиля

Остекление и вентиляционные решетки

Секционные гаражные ворота могут быть с окошками. Их располагают обычно в верхней трети створки, хотя можно и посередине и где-нибудь в другом месте. Если в гараже вы проводите много времени днем, имеет смысл заказать остекление большой площади, чтобы света было достаточно. Это позволит сэкономить на счетах ха электричество — в дневное время можно не использовать электрический свет.

Остекление может занимать небольшую площадь, а может быть на все плотно

В секции вставляется специальный профиль для закрепления листов прозрачного полиуретана или акрила. Акрил более дешев, но он быстро меняет цвет, теряет прозрачность. Так что это — не вариант. Дольше проживет листовой поликарбонат — он долго не мутнеет, но стоит дороже.

Решая, надо вам остекление или нет, примите во внимание воздействие солнечного света на краску — скорее всего, краска на авто будет выцветать. Проблема вентиляции решается легко

Проблема вентиляции решается легко

С вентрешетками решить все просто. В гараже должна быть вентиляция. Если при строительстве, сделали отдушины для поступления/удаления воздуха в стенах, дополнительные вентиляционные решетки ни к чему. Если про вентиляцию забыли, проще установить решетки в полотне двери (но вряд ли дешевле), чем делать дырки в стенах.

Встроенная калитка (дверь)

Поднимать секционные ворота каждый раз как требуется зайти/выйти из гаража, очень неудобно. Хорошо, если есть двери где-то сбоку. Если нет, можно сделать калитку в плоскости полотна. Но стоит знать, что это сильно повлияет на стоимость: система сложная и дорогостоящая.

Двери в плоскости секционных ворот — удобно но дорого

Калитка может быть с порогом и без. Второй вариант более удобен: можно выкатить велосипед, садовую технику, не открывая ворот. Но предлагается он далеко не всегда и не всеми производителями.

Средства безопасности и автоматики

При установке автоматического привода в комплекте идет обычно один (иногда — два) пульта управления/брелка). Если вам нужны дополнительные, их можно заказать.

Автоматические секционные гаражные ворота имеют массу достоинств, но и недостатков у них немало и основной — их работоспособность зависит от наличия электропитания. Чтобы избавиться от этой проблемы, можно поставить аккумуляторную батарею или установить систему ручной разблокировки (описана выше).

Для повышения безопасности ставят датчики движения

Еще один момент: автоматические ворота несут в себе потенциальную угрозу. Чаще всего страдают животные и дети, иногда достается пожилым людям. Повысить безопасность можно установив фотоэлементы. Если в зоне их видимости появится движущийся объект, они отключат питание и движение полотна прекратиться.

Еще одна возможность — установить сигнальную лампу. Она включается и подает световые сигналы все время, пока работает электропривод.

Блок ручного подъема ворот

Если на большие секционные ворота для гаража не поставить электропривод, при открывании и закрывании приходится прилагать серьезные усилия. Чтобы усилия были меньше, ставят блок ручного подъема ворот (обычно — цепной редуктор).

Блок ручного подъема ворот облегчит работу при отсутствии электричества

Рекомендуется к установке на полотно высотой более 2 метров, максимальная площадь — 15 кв. м.

Типовые параметры гаражных ворот

Разумеется, для микроавтобуса параметры будут совершенно другие. Вот ключевые требования к воротам.

• Ворота в гараже должны иметь высоту минимум в два метра.
• Минимальная широта воротной конструкции составляет 2,25 метра, но в среднем этот параметр ближе 2,5 м.
• Максимальную ширину можно не ограничивать. Здесь все будет зависеть от возможностей автолюбителя, размеров, общей площади гаражного помещения.

Желательно сделать расчеты более точными, чтобы у вас были гаражные ворота с оптимальными размерами. Автомобиль измеряется. Для каждой стороны стоит прибавить по 30 см. Обычно средняя ширина легкового автомобиля без учета зеркал заднего вида приближена к отметке в 180 см. Когда мы прибавляем с обеих сторон по 30 см, то есть всего 60 см, мы уже получаем стандартный показатель ширины ворот – 2,5 метра.

Кроме того, дополнительное место понадобится для направляющих секционных ворот, привода, короба для рулонной конструкции

Рассмотрим типовую ширину гаражных ворот для разных видов транспорта.

• Микроавтобус или джип требуют большей ширины проема ворот – это примерно 2,8 метра.
• Для стандартного легкового автомобиля хватит 2,5 м.
• Когда в гараже стоит только мотоцикл, подойдут ворота с шириной минимум 1,8 метра.

Когда в гараже стоит два автомобиля, следует сделать ворота с шириной минимум 4,8 м.

• минимальное расстояние от боковых стен гаража до проема;
• высота притолки, то есть расстояние от потолка до воротного проема;
• пространство для открывания распашных ворот;
• высота, ширина проема.

Варианты управления створкой

Подъёмные ворота можно открывать и закрывать тремя способами.

Дистанционный

Первый и самый популярный – с помощью пульта ДУ. Механизм управляющей системы оснащён специальным блоком, принимающим внешний сигнал. Как только он будет зарегистрирован, подаётся питание на двигатель, приводящий в движение механизм подъёма или опускания створки.

Зона действия приёмника сигнала распространяется на десятки метров от гаража. Управление выполняется с помощью специального прибора: брелка или пульта. Но несмотря на все очевидные удобства этого способа, он имеет один существенный недостаток. Дело в том, что сигнал передаётся на частоте радиоволн, поэтому может быть легко «считан» злоумышленниками. С целью минимизации угрозы перехвата радиоканала выполняют кодировку сигнала.

Механический

Механизм управления воротами может быть установлен на внешней стене гаража и оснащён всего двумя кнопками: открыть-закрыть. Это неудобный способ, так как требуется выходить из салона. Но рекомендуется не пренебрегать установкой такого блока, так как пульты дистанционного управления имеют свойство теряться.

С мобильного телефона

На гаджет устанавливают специальную программу, и сигнал для начала движения ворот передаётся по системе спутниковой связи.

Авторы Гайдпарка

• Александр Попов

  К 2030 году флот США будет насчитывать свыше 500 кораблей

  Читать полностью

• Капитанская дочка NN

  Отличное начало, 2021-й!

  Читать полностью

• Александр Ларин

  Когда подонок оказался прав

  Читать полностью

• наталья гончарова

  Почему Путин сразу не объявит суверенитет?

  Читать полностью

• Алибаба Алибабаевич

  Русская беда. Осквернение монастыря. Среднеуральский женский монастырь

  Читать полностью

• ??ℕ???

  Как переболевший короной, даю справку

  Читать полностью

• ??ℕ???

  Почему в мире растёт число «антимасочников»

  Читать полностью

• ??ℕ???

  Сатановский предрек распад Украины после слов Зеленского про Крым

  Читать полностью

• Уксуc пельмень

  Российские военные в 2020 году вывели на орбиту 21 спутник

  Читать полностью

• Александр Попов

  The New York Times, США: Большие проблемы с вакцинами Pfizer и Moderna

  Читать полностью

• Александр Попов

  В Калифорнии закончились места в морге

  Читать полностью

• ??ℕ???

  Кедми заявил, что Москва предотвратила две серьезнейшие провокации со стороны Запада

  Читать полностью

Размеры секционных ворот

Вначале определитесь с производителем изделия.

Их на рынке много, поэтому проведем расчет на основе моделей известных фирм:

1. Alutech.
2. Ruterna.
3. DoorHan.
4. Tecsedo.

Нужно заметить, что у каждого производителя собственные спецификации и монтажные требования.

Общие рекомендации будут такие:

• размер притолоки требуется от 13 до 18 см;
• боковины (четверти) лучше предусмотреть от 10 см.

Минимальная высота изделия начинается от 1,8 метров (модели «Alutech»), но пользоваться такими воротами не удобно высоким людям. Предлагаем придерживаться усредненного стандарта (высота от 200 см).

У «Дорхан» существует 2 серии Yett. У изделий серии YEtt 1 высота может достигать до 2,7 метров, а ширина – 3 метра. Размеры боковых пройм и притолоки соответственно – 14 и 9 см. Серия Yett2 побольше — размеры могут достигать 5,5х3 метра при боковине от 10 см, а притолоке от 13 см, возможно индивидуальное изготовление.

Как определить размеры распашных ворот

Компании, выпускающие данные модели изготавливают изделия, которые пользуются спросом у покупателей: высотой в 2 метра и шириной в 4 метра. При выборе модели с данными габаритами многие производители готовы предоставить дополнительные скидки, так как размеры являются стандартными.

Если необходимы нестандартные распашные ворота, следует воспользоваться теми же расчетами: ширина автомобиля плюс 30-40 см для каждой стороны.

Примерная стоимость распашных ворот 4х2 м в России составляет около 30 000 рублей, за дополнительные 20-50 см ширины придётся доплатить около 8000 российских рублей.

Чтобы не терять деньги, рекомендуем планировать размер ворот на начальных стадиях строительства. Советуем заранее выбрать производителя модели и проконсультироваться о стандартных моделях и размерах у специалистов компании.

Можно немного сэкономить, если заказывать изделие не в летний сезон, а, например, осенью.

В этом видео Вы можете посмотреть порядок и производство работ по изготовлению гаражных ворот своими руками

https://youtube.com/watch?v=5WEpOnTbuao
