Водопровод на даче из колодца: 3 главных критерия для выбора системы

Обеспечение гидроизоляции колодца

Вода, которая будет использоваться, должна быть полностью чистой и без грязи, только тогда имеет смысл ее проводить в помещение. В необработанном колодце может находиться все что угодно от химикатов до экскрементов.

Все это находится в верхних слоях земли, где протекают грунтовые воды. Нужно исключить возможность попадания в питьевую воду подобных примесей.

В основном колодец защищают от попадания грязи железобетонные кольца, но и этого недостаточно для того, чтобы вода в колодце стала идеально чистой.

Бетон, несмотря на всю свою прочность, со временем будет разрушаться, и уже не будет защищать колодец от попадания в него грунтовых вод. Первое, что нужно сделать, это герметизировать полностью кольца, стыки между ними и технологические отверстия.

Лучше всего начать гидроизоляцию до того, как кольца будут спущены в колодец. В этом случае они обрабатываются со всех сторон. Данную процедуру можно проводить наклеивая рубероид снаружи на кольца, но так  как это не всегда удобно, то лучше промазать их специальным пропитывающим составом.

Гидроизоляция стыков происходит посредством того, что между кольцами прокладывается уплотнитель. Он эластичен и после воздействия воды – увеличивается в размерах, что делает его надежным, из-за того, что он заполняет поры, которые находятся между стыками. Далее рассмотрим как провести воду в дом из колодца.

Как сделать?

Поступление воды из колодца в помещение может обеспечиваться как исключительно в летнее время, так и на регулярной основе в течение каждого сезона. Чтобы вода не замерзала из-за зимних холодов, водопровод разумно провести непосредственно под грунтом. Существует несколько вариантов самостоятельного обустройства системы водоснабжения, которые не требуют существенных затрат трудовых ресурсов или материальных вложений. Тем не менее даже во время подобных работ можно столкнуться с рядом трудностей, основная из которых – это правильная стыковка шланга с бортиками кольца, где сделано отверстие.

Чтобы поверхностные воды с загрязнениями не попадали в колодец, точка стыковки изолируется посредством специального состава, который нужно сделать из цемента и жидкого стекла. Когда на даче или в частном доме есть постоянное водоснабжение – это очень комфортно для жильцов. Однако, чтобы провести воду в домашних условиях и сделать это правильно, нужно будет потрудиться.

Помимо ряда стройматериалов и инструментов, будут нужны определенные навыки и теоретические знания. Основные способы обеспечить бесперебойный подвод воды включают подачу посредством насосной станции, через специальные резервуары или с использованием гидробака. Правильная организация и настройка такого водопровода позволит получить в кране прекрасный напор воды.

Для начала в помещении нужно будет выделить место, где будет выполнена установка насоса. Для этой цели прекрасно подойдет маленькая кладовка – такую комнату не так уж сложно переделать под необходимые нужды. Далее обычно приступают непосредственно к устройству системы подачи воды. Сначала требуется опустить в колодец трубу для забора воды на расстояние приблизительно полуметра от дна. Один конец этой трубы закрывается специальным фильтром, сделанным из особой сетки – именно он будет очищать воду от всевозможного мусора.

Нужно отметить, что фильтр иногда нужно будет чистить. Не пугайтесь – делать это довольно просто. Если на дно колодца вмонтирован металлический штырь, то шланг для чистки прикрепляется к нему, в обратном случае это делается любым удобным способом.

Перед насосной станцией требуется подключить клапан обратного типа и фильтрующую систему для грубой очистки. Вслед за насосом монтируется фильтр для тонкой очистки. Такой порядок установки диктуется тем, что в устройство не должны поступать частички грязи, ведь они способны попросту сломать его. Установка клапана требуется, чтобы вода не поступала обратно туда, откуда она пришла.

При соблюдении всех правил подключения подать воду в дом не составит большого труда. Подобная самодельная система работает крайне эффективно. Однако есть ряд нюансов и тонкостей, благодаря которым проводка водоснабжения будет еще проще. Во многих случаях установка наосов может производиться прямо над колодцем или скважиной, для чего все оборудование устанавливается в особую емкость – кессон. Такой способ подвода пользуется большой популярностью. Сначала нужно обкопать трубу на глубину 2,5 метра, а диаметр ямы должен быть в 2 раза больше по сравнению с кессоном. На ее дно заливается стандартный раствор бетона слоем в 20 сантиметров, после чего туда помещается кессон.

Труба обрезается так, чтобы ее конец находился над кессоном примерно еще на полметра. Затем необходимо вырыть траншею глубиной около 2 метров. После этого можно приступать к монтажу насоса и подключению его к водопроводной системе. И, наконец, на финальном этапе устройства водопровода своими руками нужно залить кессон раствором бетона по контуру и засыпать все сверху землей.

Основные этапы работ

Как и любой серьезный проект, процесс подведения воды следует разбить на несколько этапов. Это позволит делать то, что необходимо в данный момент, и не пытаться охватить сразу все операции, что нередко приводит к браку и порче узлов. Делая все по порядку, вы без труда разберетесь, как от колодца провести воду в дом правильно.

Подготовка

Вначале следует произвести массу расчетов:

• Глубина водозабора, очень важный показатель, от которого зависит, какой тип оборудования будет использоваться в колодце.
• Расстояние от колодца до дома, на основании этой цифры вы будете приобретать трубы, утеплитель и кабель, поэтому данные должны быть точными.
• Глубина промерзания грунта в зимний период, от этого зависит глубина траншеи, которую придется копать для прокладки водопровода.
• Ориентировочный объем потребления воды, от этого будет напрямую зависеть тип используемого оборудования.
• Место вхождения трубы в дом – если при строительстве вы не предусмотрели отверстие в фундаменте, его придется сделать с помощью специального инструмента.

Далее следует подготовить все необходимые материалы и приспособления.

Из инструментов вам понадобятся:

• Лопаты для устройства траншеи от колодца до дома.
• Перфоратор для проделывания отверстия в стенке бетонного колодезного кольца и в фундаменте при необходимости.

Также заблаговременно запаситесь необходимым оборудованием:

Насос, его тип зависит от глубины водозабора и потребностей в воде. Это может быть погружной вибрационный насос типа «Ручеек», наземный насос типа «Гидрофор» или полноценный погружной насос центробежного типа, причем цена может значительно отличаться в зависимости от производителя.

Наземный насос подойдет при глубине водозабора не более 8 метров

• Гидропневматический бак, который будет поддерживать необходимое давление в системе, избегая скачков и гидроударов оборудования.
• Датчик давления, который будет включать насос, когда необходимо, и манометр для того, чтобы видеть давление – также необходимые атрибуты системы.
• Труба ПНД для подведения воды из колодца в дом диаметром 32 мм. Лучше всего, если от начала и до конца будет идти сплошной трубопровод без соединений, поэтому и необходимо знать длину и глубину, плюс не забывайте добавлять 2-3 метра запаса.
• Утеплитель для трубы. Даже если у вас труба будет лежать ниже уровня промерзания, все равно на входе в дом она подвержена воздействию холода. Как минимум, необходимо утеплить этот участок магистрали.
• Если прокладка осуществляется выше линии промерзания, она должна быть утеплена. Желательно, чтобы вдоль нее лежал еще и обогревающий кабель, который предотвратит замерзание даже в самые лютые морозы.
• Различные узлы для соединения к насосу, фильтру и так далее.

Земляные работы

Тут все достаточно просто: нужно выкопать траншею необходимой глубины от места выхода трубы из колодца до места входа в дом

Здесь есть только одно важное замечание: для предотвращения застоя воды в трубопроводе должен быть небольшой уклон (около 3-х градусов) в сторону колодца

На этом же этапе проделываются отверстия в колодезном кольце и фундаменте. Не стоит делать их слишком большими или маленькими – и то и другое добавит вам лишней работы.

Фото: так выглядит данный этап

Прокладка трубы

Достаточно ответственный этап, так как труба засыплется, и любой брак и протечки приведут к огромному объему дополнительной работы.

Последовательность действия такова:

• Если будет использоваться погружной насос, его шланг прикрепляется к ПНД трубе, если наземный агрегат – в колодце должен стоять фильтр для очистки воды от грубых примесей, от которого и идет труба.
• Особенно внимательно стоит отнестись к месту выхода трубы из колодца и месту входа в дом, после прокладки трубы место заделывается гидроизолирующим раствором. Для обеспечения еще большей надежности, наружные стыки можно дополнительно обработать полиуретановой пеной.

Пена отлично подойдет для уплотнения места входа трубы в фундамент

• Фундамент дома около места входа трубы нужно дополнительно утеплить с внутренней стороны листом пенополистирола.
• После того, как засохнет раствор, траншею можно засыпать.

Монтаж оборудования

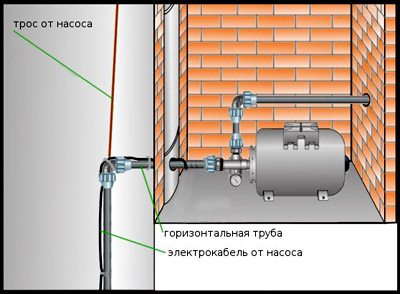

Чтобы завести воду из колодца в дом, в первую очередь требуется насос, от него зависит производительность системы. Инструкция по его подключению обязательна к изучению. А если у вас остались вопросы, то лучше пригласить специалиста.

При монтаже погружного насоса вам понадобится прочный тросик и лучше всего, если он будет изготовлен из нержавеющей стали.

Так выглядит колодец с подведенной трубой и спущенным погружным насосом

На входе в дом обязательно должен стоять фильтр для воды. Первый запуск и проверку системы лучше проводить в присутствии специалиста.

Разводка внутренней сети

Чтобы обеспечить нормальную работу всех сантехнических приборов, на входе водопровода в частном доме нужно поставить несколько элементов в такой очередности:

1. Реле давления. Предназначено для запуска и останова насоса при достижении верхнего и нижнего порога давления (настраивается индивидуально).
2. Манометр служит для контроля за давлением в водопроводной сети.
3. Реле «сухого» хода. Предохраняет перекачивающий агрегат от работы «на сухую», когда в трубопроводе либо источнике нет воды (бывает встроено в конструкцию погружного насоса).
4. Бак – гидроаккумулятор. Сглаживает гидроудары, возникающие в автономной системе в момент запуска насоса. Вторая функция – накопительная, она позволяет подавать воду потребителям без включения насосного агрегата. Длительность подачи зависит от объема бака.
5. Фильтр, задерживающий частицы размером свыше 100 мкм.

Когда перечисленные элементы смонтированы в указанном порядке, можно разводить сеть дальше по дому полипропиленом или металлопластиком, организовывать горячее водоснабжение и ставить сантехнические приборы. Подробнее о монтаже и подключении реле давления рассказано в видеосюжете:

Напоследок несколько слов об установке насосной станции (в просторечии – «гидрофор»). Поскольку изделие включает в себя все элементы контроля и безопасности, его монтаж не представляет сложности. Только и нужно, что подключить к патрубкам подающую и домовую магистраль и поставить рядом розетку. На конце трубы, опущенной в колодец, надо поставить обратный клапан и перед включением заполнить уличный трубопровод водой через технологическое отверстие в корпусе агрегата.

Дворовая магистраль: проведение водопровода от скважины

инструменты и материалы

Для проведения водопровода на участке можно использовать разные виды труб:

1. Медные трубы – самые дорогие, но и самые надежные трубы. Материал не поддается коррозии, воздействию агрессивной биологической среды и ультрафиолетовому излучению, имеет хорошую теплоотдачу.

Металлопластиковые трубы – алюминиевые трубы, покрытые снаружи и изнутри полиэтиленом. Такие трубы чувствительны к промерзанию почвы, но устойчивы перед коррозией и солнечным излучением. Изгиб трубы на угол 90° и больше возможен только с применением фитингов.

Железные трубы надежны и долговечны, однако поддаются коррозии.

Полипропиленовые трубы часто используются при монтаже водопровода своими руками. Материал имеет хорошие эксплуатационные характеристики: не окисляется, прост в монтаже, надежен и долговечен (срок службы – около 50 лет).

❝Диаметр трубопровода от скважины должен составлять 32 мм❞

Инструменты для проведения трубопровода:

1. Для монтажа стального или медного водопровода:

заглушки, муфты, переходники, сгоны.
Для монтажа водопровода из металлопластиковых труб:

• разводной, газовый и гаечные ключи;
• фитинги, фум-лента.

Для монтажа полипропиленовых труб потребуется паяльник с насадками.

последовательность прокладки и утепления водопровода

Трубопровод можно проложить двумя способами:

В первом случае выкапывается траншея на глубине 2 метра и укладывается трубопровод. Трубу в местах подъема надо утеплить (особенно возле фундамента). Это можно сделать при помощи саморегулирующего греющего кабеля.

❝Фундамент дома, к которому подводится водопровод, должен быть утеплен, как минимум, до глубины 1 метр❞

Если водопровод прокладывается поверху, то к трубе надо подвести греющий кабель (9 Вт/метр). Кроме этого вся труба капитально утепляется теплоизоляционным материалом – слой утеплителя не менее 10 см.

Можно использовать энергофлекс и вату. Стыки между утеплителями надо обмотать армированным скотчем – это улучшит герметизацию между слоями.

❝Труба должна быть утеплена по всей длине дворовой магистрали: от дома до скважины❞

Весь «пирог» водопровода помещают в гофрированную или канализационную трубу большого размера. Такие мероприятия позволят избежать промерзания водопровода и использовать скважину зимой.

Вместе с трубой одновременно можно уложить и питающий кабель для насоса. Лучше использовать 4-х жильный кабель сечением 2,5.

После установки насоса и прокладки водопровода к дому, надо собрать автоматическую систему водоснабжения согласно схеме.

Прокладка труб водопровода в частном доме может выполняться по двум схемам:

1. Последовательное подключение потребителей. Этот вариант подходит для небольших домов, в котором проживает не более 2-х человек. При большом количестве жильцом могут возникнуть неудобства: в системе резко падает давление при одновременном включении нескольких водозаборных точек.

Коллекторное подключение потребителей к системе – более сложная схема обустройства водоснабжения, но более удобная в эксплуатации. Проблем с напором не возникает. Разводка труб в коттеджах и больших частных домах производиться по коллекторной схеме.

Для монтажа внутридомовой водопроводной системы используют полипропиленовые или металлопластиковые трубы.

Нормальная работа бытовых приборов и сантехники возможна при бесперебойной подаче и достаточном напоре воды. Приведем ряд советов, которые помогут грамотно собрать и настроить систему водоснабжения:

1. Обустраивать водоснабжение на участке лучше в теплое время года, – снижен риск ошибиться с расположением водоносного слоя, так как уровень воды в этот период самый низкий.
2. При необходимости проводить трубопровод через межкомнатные перегородки, стены или другие строительные конструкции, трубу надо заключить в пластиковый или металлический стакан.

В водопроводе с меньшим количеством углов и поворотов, давление сохраняется лучше.
На входе коллектора обязательно надо установить кран для слива воды и запорную арматуру.

При прокладке водопровода к дому надо использовать пищевую трубу с соответствующей маркировкой.
Давление в гидроаккумуляторе должно быть на 2-3 метра (0,2-0,3 Бар) меньше порога нижнего давления.
Желательно выбирать модели насосов, которые имеют встроенные датчики воды. При отсутствии воды насос выключается.

Перед началом эксплуатации систему надо проверить на отсутствие протечек и работоспособность.

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

Составление проекта системы водоснабжения

Планирование работ, связанных с обустройством дома или дачи, – это всегда экономия времени, денег и собственных сил.

Перед покупкой необходимого оборудования обязательно составьте план участка с обозначением всех важных объектов (дома, бани, колодца, пруда, огорода, сада), сделайте набросок будущего водопровода, высчитайте точное расстояние от источника до точек водоразбора и кранов.

Схема устройства летнего водопровода составляется в свободной форме, в виде рисунка или чертежа, с указанием точек всех разбора воды и магистралей (кликните для увеличения)

Для сбора актуальных данных придется с рулеткой пройти по пути следования будущего водопровода, отметить каждый поворот, узел или предполагаемую врезку. Это поможет подсчитать не только метраж труб, но и количество соединительных элементов: переходников, фитингов, муфт.

Решите, каким образом следует обустроить точки потребления:

• внутри дома – установка сантехнического оборудования, подключение гидроаккумулятора;
• снаружи – монтаж нескольких гидрантов для удобства полива;
• отдельные коммуникации с кранами, ведущие к бане, летней кухне и т.д.

Для наземной системы продумайте наиболее безопасный путь – вдоль дорожек, ливневых канав, оград. Подземная конструкция требует дополнительных подсчетов, связанных с земляными работами.

Необходимо определить не только длину, но и глубину траншей: на ровном участке (под газоном, дорожкой) достаточно заглубления на 30-40 см, под грядками или клумбами лучше проложить более глубокие пути – до 80 см.

На схеме необходимо указать точку нахождения крана для слива воды. Обычно это самая нижняя часть проложенных коммуникаций. К ней необходим свободный доступ, так как слив потребуется каждый раз, когда вы будете производить консервацию системы на зиму.

Обозначив все нюансы на чертеже, можно приступать к практическим мероприятиям – рытью траншеи, покупке необходимого оборудования.

Установка и подключение оборудования

Один из наиболее сложных моментов – проведение магистрали с насосом в глубокую скважину

Здесь важно правильно подключить агрегат к трубопроводу и надежно закрепить его на тросе. Технология монтажа такая:

1. Размотайте и разложите по земле погружаемый участок трубы ПНД. Подсоедините ее конец к патрубку насоса через компрессионный фитинг.
2. Привяжите к проушинам насосного агрегата трос и зафиксируйте специальным зажимом.
3. Соедините жилы питающих кабелей обжимными гильзами и выполните герметичную изоляцию с помощью термоусадочных трубок (они надеваются на концы разделанного кабеля перед стыковкой).
4. Свяжите проводку с трубой пластиковыми хомутиками на всем протяжении вертикального участка.

Привязав второй конец троса к проушине скважинного оголовка, опустите насос на требуемую глубину. Спуск производите аккуратно, без рывков, чтобы не уронить агрегат. По окончании наденьте оголовок на обсадную трубу. Как правильно выполнить эту работу, показано в видеоролике:

Индивидуальное водоснабжение из колодца смонтировать несколько проще. Для этого достаточно проделать отверстие в бетонном кольце на уровне дна траншеи и пропустить через него трубу, после чего поставить колено 90° для присоединения вертикального участка. Чтобы пластик не перетирался о бетонные края отверстия, в него желательно вмонтировать гильзу из железа или пластмассы, загерметизировав проем строительной смесью для бассейнов. Организация забора воды осуществляется таким же образом, как и в скважине.

Оборудование для бурения своими руками

Водоснабжение частного дома из скважины, из всех видов работ бурение пожалуй самый специфический и непривычный процесс, хотя для этого надо немного: буровую вышку, лебедку, буровую колонку и буровую головку.

Буровая вышка — это обычная тренога из деревянного бруса или металлической трубы (круглой или профильной).

На ней крепят лебедку для подъема буровой колонки — системы штанг, которые между собой крепятся при помощи муфт или резьбы.

Высота буровой вышки зависит от длины буровых штанг, которые для ручного бурения ограничены размерами 1.5-3 метра. Короткие придется чаще соединять-разъединять при бурении, а с длинными сложнее работать.

На конце колонки располагается бур или желонка.

Для каждого типа грунта используют свой вид бура:

спиральный (или змеевик);

бур-ложка для мягкого грунта и скважины большого диаметра;

бур-ложка для мягкого грунта и небольшой скважины;

бур-долото для каменистого.

Желонка применяется, для подъема жидких фракций при достижении верховодки и водоносного слоя. Ее также используют для извлечения раздробленных твердых пород, которые заливают водой и поднимают наверх в виде шлама.

Выбор рабочего диаметра бура зависит от диаметра обсадной трубы. И здесь могут быть варианты, зависящие от глубины залегания водоносного пласта на песок (который относится к безнапорному типу) и вида насоса.

Поверхностные насосы способны поднимать воду не более чем на высоту 8 метров (самовсасывающие модели). С учетом глубины кессона или подвала можно рассчитывать не более 10 метров. Для такой скважины обсадные трубы используют с небольшим диаметром (чуть больше чем для подъема воды), а для абиссинской скважины применяется металлическая труба, которая выполняет обе функции.

Водоснабжение частного дома из скважины

Погружные насосы работают на значительных глубинах (зависит от мощности). Стоят они гораздо дороже и обсадная труба должна выбираться с учетом того, чтобы между стенками и корпусом насоса было не менее 4 мм.

Стоимость бура большого диаметра довольно высокая, а дальше в его использовании необходимости не будет. Можно взять на прокат (если недалеко есть предприятие с такой услугой), но его несложно изготовить своими руками. Например, такой самодельный образец, который соединяет в конструкции два типа бура для рыхлого грунта — змеевик и ложку.

Змеевик не влияет на размер скважины — он служит для разрыхления проходимого пласта. А для корпуса ложки приспосабливают старый газовый баллон, его сталь имеет высокие показатели прочности.

Откуда брать воду, или как выбрать источник водоснабжения

После того как вы изучили все элементы будущей системы водоснабжения, а также начертили схему конкретно по вашему участку, нужно определиться с источником подачи воды. На даче, в отличие от городской квартиры, существует несколько вариантов:

Централизованный источник водоснабжения

Самый удобный и очевидный вариант – централизованное водоснабжение. Эта возможность является самой дешевой, поскольку вам не нужно ни ставить насос, ни приобретать дополнительные инструменты для нагнетания воды и контроля за уровнем ее давления.

По сути нужно выкопать углубления, проложить трубы, укрепить их в грунте, соединить между собой, и система готова к поливу. Есть, конечно, у центрального водопровода и слабые стороны:

• обычно это летний вариант – он не функционирует в зимнее время;
• обычная вода беднее по содержанию полезных веществ, чем артезианская (если у вас есть скважина на участке);
• наконец, центральный источник может быть слишком далеко, и тянуть трубы да еще по соседским полям станет дороже, чем сделать водопровод на даче своими руками из колодца.

Нередко централизованного водоснабжения поблизости нет совсем – и тогда рассматривать эту возможность не приходится.

Шахтный колодец

Если у вас на участке или у соседа есть колодец с источником хорошей, чистой воды, можете считать, что вам крупно повезло. Такие участки встречаются не очень часто, да и стоят они, как правило, дороже.

Колодец, кроме наружной части с гусаком и каменной опорой, имеет внутреннюю основу. Это ствол, который открывает доступ воды на поверхность и сама водоносная часть, где содержится природная вода.

Сама скважина может располагаться на разной глубине, и в зависимости от этого параметра выделяют:

• Скважина «на известняк» — она залегает глубже и надежно отделена от грунтовых вод. В этом случае требуется гораздо меньше фильтровать воду, да и по содержанию микроэлементов она значительно богаче скважины «на песок» и уж тем более хлорированной городской воды.
• Скважина «на песок» — расположена выше, чаще всего содержит много механических примесей (песок, мелкие камни, грунт). Впрочем, это не мешает использовать ее для полива. А вот для питья требуется обязательно процесс фильтрования.

Скважина

Колодец обеспечивает подъем воды, которая залегает неглубоко (как правило, до 12 метров). Во всех остальных случаях на участке требуется бурить скважину. Этот вариант намного более затратен и по силам, и по деньгам, и разумеется, по времени. Однако результат того стоит – благодаря скважине удастся обеспечить круглогодичное снабжение водой и участка, и дачного дома.

Сравнить колодец и скважину и почувствовать разницу можно на этой схеме.

Действительно, обычно глубина залегания скважины в несколько раз превосходит колодец. Зато воды там находится много, и она намного чище и полезнее.

Оборудование и схемы автономного водоснабжения

Главный элемент любого водопровода – насос. Если на участке вырыт шахтный колодец, то качать воду из него можно автоматической поверхностной станцией или погружным вибрационным насосом. Разница между ними заключается в высоте подъема воды. У насосной станции она не превышает 9 метров. Погружной насос может подать воду с глубины до 18 метров. В артезианские источники ставят специальные скважинные насосы, напор которых достигает 100 и более метров.

Схемы водоснабжения из колодца и скважины во многом похожи и отличаются только расположением оборудования.

Основные элементы у них одинаковы:

•  насос;
• обратный клапан;
• трубопровод;
• гидроаккумулятор;
• реле давления;
• реле защиты от сухого хода;
• греющий кабель (при прокладке труб выше глубины промерзания грунта);
• фильтры грубой и тонкой очистки;
• запорные и сливные краны.

Если с назначением насоса и трубопровода все ясно, то функции обратного клапана, реле давления, сухого хода и гидроаккумулятора следует пояснить отдельно.

Обратный клапан пропускает воду только в одну сторону и тем самым не дает ей стекать обратно в колодец при выключенном насосе. Кроме этого, он предохраняет систему от гидроударов.

Сетчатый фильтр с обратным клапаном в сборе с трубой, погружаемой в колодец. Между собой они соединяются специальной муфтой с наружной резьбой.

Реле давления поддерживает напор в заданных пользователем границах. При понижении его ниже установленного значения, оно включает насосную установку, а в момент превышения допустимого уровня отключает ее.

Если в колодец поступает мало воды, то станция может ее выкачать так, что подающая магистраль водопровода окажется пустой. Несмотря на это насос будет работать, перегреется и выйдет из строя. В такой ситуации реле защиты от сухого хода выключит двигатель и предотвратит его поломку.

Гидроаккумулятор защищает двигатель насоса от частых пусков, снижающих его ресурс. Накопив определенный объем воды, он постепенно отдает его в водопровод. Когда давление внутри бака падает ниже установленного предела, реле включает насос.

Тот, кто хочет провести воду в частный дом своими руками должен иметь представление о возможных схемах ее подачи.

На рисунке №1 показан вариант водоснабжения из шахтного колодца с использованием насосной станции.

Рис. №1

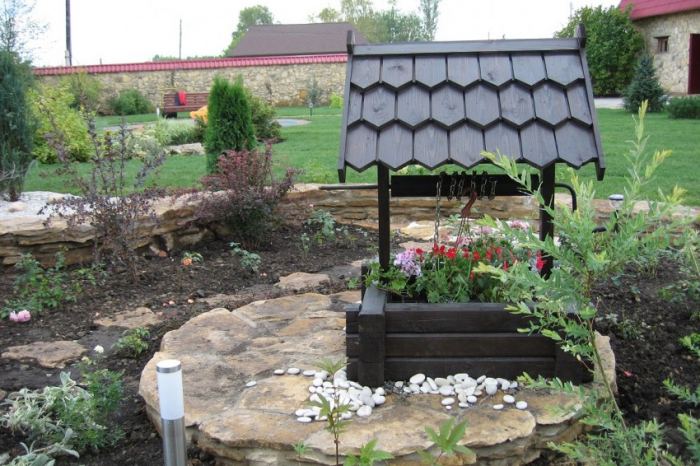

Для защиты колодца от замерзания его оголовок (кольцо, которое выходит на поверхность) нужно хорошо утеплить. Тот, кто хочет правильно провести воду, должен помнить о том, чтотраншею под трубы нужно копать ниже глубины промерзания грунта (указывается в строительных справочниках отдельно для каждого региона).

Если вода на участке стоит близко от поверхности земли, то водопровод прокладывают в мелкой траншее. В этом случае на трубах закрепляют греющий кабель, утепляют и герметизируют трассу.

Схема водоснабжения из артезианской скважины отличается от колодца раздельным расположением насоса и гидроаккумулирующего бака (рис №2). В этом случае на выходе водопроводной трубы из скважины к ней через тройник подключают сливной кран. Он понадобится при ремонте водопровода (замене труб, фитингов, фильтров).

Рис. №2

Водоснабжение частного дома из колодца и скважины: прокладка труб

Любая из описанных схем водоснабжения частного дома реализуется при помощи насоса, подающего воду к дому. При этом должен быть сооружен трубопровод, соединяющий колодец или скважину с насосной станцией или накопительным баком. Существуют два варианта укладки труб — только для летнего использования или для всесезонного (зимнего).

Участок горизонтальной трубы может находится или ниже глубины промерзания грунта или его нужно утеплять

При устройстве летнего водопровода (для дачи) трубы можно укладывать поверху или в неглубокие канавы. При этом нужно не забыть в самой нижней точке сделать кран — сливать воду перед зимой, чтобы в мороз замерзшая вода не разорвала систему. Или сделать систему разборной — из труб, которые можно скатывать на резьбовых фитингах — а это — трубы ПНД. Тогда осенью все можно разобрать, скрутить и уложить на хранения. Весной все вернуть.

Прокладка труб водоснабжения по участку для зимнего использования требует больших затрат времени, сил и денег. Даже в самые сильные морозы они не должны замерзать. И решений два:

• уложить их ниже глубины промерзания грунта;
• закопать неглубоко, но обязательно обогреть или утеплить (а можно и то, и другое).

Глубокое заложение

Глубоко закапывать водопроводные  трубы имеет смысл, если он промерзает не более чем на 1,8 м. Копать придется еще на 20 см глубже, а потом на дно насыпать песок, в который укладывать трубы в защитной оболочке: они будут подвергаться солидной нагрузке, ведь сверху почти двухметровый слой грунта. Раньше в качестве защитной оболочки использовали асбестовые трубы. Сегодня есть еще пластиковый гофорорукав. Он дешевле и легче, проще укладывать в него трубы и придавать нужную форму.

При укладке трубопровода ниже глубины промерзания приходится копать глубокую траншею длинной на всю трассу. Зато водоснабжение частного дома из колодца и скважины не будет замеразть зимой

Хоть подобный метод требует больших затрат труда, его используют, потому что он надежен. Во всяком случае, участок водопровода между колодцем или скважиной и домом стараются уложить именно ниже глубины промерзания.  Трубу выводят через стенку колодца ниже глубины промерзания грунта и в траншее ведут под дом, там поднимают выше. Самое проблемное место — выход из земли в дом, можно дополнительно подогревать электрическим греющим кабелем. Он работает в автоматическом режиме поддерживая заданную температуру нагрева — работает только в том случае, если температура ниже заданной.

При использовании в качестве источника воды скважины и насосной станции, устанавливают кессон. Его закапывают ниже глубины промерзания грунта, в нем же ставят оборудование — насосную станцию. Обсадную трубу обрезают так, чтобы она была выше дна кессона, и трубопровод выводят через стенку кессона, тоже ниже глубины промерзания.

Прокладка труб водоснабжения в частном доме из скважины при устройстве кессона

Закопанный в земле водопровод сложно ремонтировать: придется окапывать. Потому постарайтесь заложить цельную трубу без стыков и сварных швов: именно они дают больше всего проблем.

Близко к поверхности

При неглубоком заложении земляных работ меньше, но в этом случае имеет смысл сделать полноценную трассу: траншею выложить кирпичом, тонкими бетонными плитами и т.п. На этапе строительства затраты значительные, но эксплуатация удобная, ремонт и модернизация — без проблем.

В этом случае трубы водоснабжения частного дома из колодца и скважины поднимаются до уровня траншеи и там выводятся. Укладываются они в теплоизоляции, предотвращающей их замерзание. Для страховки их можно еще и греть — использовать греющие кабели.

Один практический совет: если от погружного или скважинного насоса к дому идет кабель электропитания, его можно упрятать в защитную оболочку из ПВХ или др. материала, а потом прикрепить к трубе. Крепят через каждый метр куском скотча. Так вы будете уверены, что электрическая часть у вас в безопасности, кабель не перетрется и не порвется: при подвижках грунта нагрузка будет на трубе, а не на кабеле.

Герметизация входа в колодец

При организации водоснабжение частного дома из колодца своими руками, обратите внимание на заделку места выхода водопроводной трубы из шахты. Именно отсюда чаще всего грязная верховодка попадает внутрь

Важно выход водопроводной трубы их шахты колодца хорошо загерметизировать

Если отверстие в стенке шахты ненамного больше диаметра трубы, щель можно заделать герметиком. Если зазор большой, его замазывают раствором, а после высыхания промазывают гидроизолирующим составом (битумной пропиткой, например или составом на основе цемента). Промазать желательно и снаружи и изнутри.
