Водоснабжение частного дома своими руками: правила обустройства и лучшие схемы

Организация водоснабжения из колодца

Невзирая на популярность скважин, все-таки многие предпочитают колодцы в качестве источника воды. По большей части причиной этого является тот факт, что при форс-мажорной ситуации вы сможете начерпать воды простым ведром.

Для начала нужно взять пробы воды из колодцев по соседству, а при получении хороших анализов приступать к выбору места под будущий колодец. Его нужно искать там, где будет обильная жила на небольшой глубине. Для этого используют и старые и новые методы.

Кроме того, важно учесть и различные санитарные нормы. На расстоянии не менее 50 м

не должно быть выгребных ям и туалетов, не должна проходить канализация, не должны располагаются компостные кучи и т. п. Кроме того, не ройте колодец неподалеку от дома, ведь вымывание песка приводит к сдвигу фундамента.

Следующим шагом будет подключение насосной станции к колодцу. Ее лучше всего расположить в подсобке или доме. По этой причине от источника до дома нужно прокопать траншею, которая будет располагаться ниже глубины промерзания земли. В нее закладывается труба (она может быть из любого материала — сталь, медь, металлопластик и т. п.). Далее нужно завести трубу в кольцо источника, а потом опустить до уровня воды. Внутри должен располагаться фильтр-сетка.

Стоит отметить, что до дна источника необходимо расстояние в 30−40 см от края трубопровода. Следующий шаг — откачка всей воды и установка штыря для крепления трубы. В трубном кольце необходимо заделать раствором цемента имеющееся отверстие.

Далее производится закапывание траншеи и обустройство замка из глины по кругу возле колодца (он должен быть 0,4-метровой глубине, толщиной в 0,5 м, и располагаться в 1,5 м от колец). Это нужно, чтобы защитить источник воды от загрязнения грунтовыми водами и осадками.

Правильный выбор насоса будет зависеть от особенностей колодца. Наиболее популярные насосы способны перекачивать воду на 9-метровой глубине и поднять ее на 40-метровую глубину. Но если ваш источник расположен на некотором удалении, то можно купить насос центробежного типа с самостоятельным всасыванием, в нем будет находиться внешний эжектор, способный поднимать на 45-метровую глубину.

В месте расположения насоса самая низкая температура должна быть +2 градуса. Грубые очистительные фильтры и обратный клапан для воды нужно ставить на входе в насос. Тонкоочистительные фильтры монтируются уже на выходе из насоса. Далее производится подключение реле давления и т. п

Важно отвести трубопровод к коллектору, распределяющему воду. Насос соединяется с контрольным щитком

Теперь вам нужно только собрать водопроводную систему.

Монтаж системы

Устройство домашнего водопровода необходимо начинать с проведения земляных работ. Разбивается схема прокладки магистралей от скважины к дому, и копается траншея к тому месту, где расположен ввод трубы в подвальное помещение. Для предотвращения замерзания воды трубы закладываются ниже расчетной глубины промерзания грунта, величину которой можно посмотреть на специальной карте, разработанной еще во времена СССР.

Для обеспечения защиты скважины от попадания поверхностных талых вод, мусора и замерзания необходимо сделать кессон. Это специальная, расположенная в земле камера цилиндрической или прямоугольной формы, которая, кроме защиты скважины, служит для соединения трубной разводки, особенно если имеется два отдельных трубопровода, а также для размещения запорной арматуры и проведения технического обслуживания насоса. Обустройство утепленного кессона крайне необходимо для защиты насосного оборудования от воздействия холодного воздуха. Размеры камеры выбираются из расчета свободного размещения минимум одного человека с возможностью работы слесарным инструментом. Для изготовления кессона можно использовать полимерные материалы, метал или кирпичную кладку из красного, хорошо отожженного кирпича.

Закончив устройство траншей, закладываем в них магистральный водопровод из трубы с условным проходом не менее 25 мм, изготовленные из сшитого полиэтилена, полипропилена или легированной стали. Водопровод, изготовленный из пластиковых труб, необходимо укладывать в бетонный или кирпичный желоб на песчаную подушку, дабы исключить воздействие на него сил морозного пучения и возможность повреждения труб грызунами, а металлические трубы требуют качественной антикоррозионной обработки.

Иногда приходится подключать к одной скважине два трубопровода для питания второго дома или хозяйственных построек. В этом случае необходимо предусмотреть клапанную развязку, исключающую взаимное влияние этих магистралей. Ввод трубопровода в дом обязательно утепляется и защищается гильзой в месте прохода через конструктивные элементы фундамента.

Закончив укладку труб, необходимо опрессовать магистраль давлением, в два раза превышающим рабочее, для выявления возможных дефектов, и после этого можно приступать к монтажу технологического оборудования, которое превращает простой колодец в автоматизированный домашний водопровод. В зависимости от сложности системы в ней может быть один или два накопительных бака, одна или две станции повышения давления, редуктор, фильтрующая секция и различная запорная арматура.

При питании водой от скважины обязательно следует установить на вводе фильтры грубой и тонкой очистки от механических примесей, предохраняющих установленной оборудование от преждевременного износа. После накопительной емкости желательно установить редуктор, обеспечивающий постоянное установленное давление воды, подводимой к запорной арматуре. Как показывает опыт эксплуатации, снижение давления во внутридомовой магистрали до 2 Атм увеличивает срок службы запорной сантехнической арматуры в 2-3 раза и примерно на 10% снижает расход воды.

Устройство домашнего водопровода никак не обойдется без электроэнергии, необходимой для питания насосно-распределительных систем. Электрическая схема может быть сравнительно простой, основанной на простейших манометрических контакторах, но для разветвленных систем, питающих два дома, наружный технический водопровод и систему горячего водоснабжения, схема может быть достаточно сложной, основанной на современных микроконтроллерных устройствах. Чтобы подвести электрический кабель к насосу, используется гофрированная защитная оболочка, а при подземной прокладке – пластиковая труба, обеспечивающая замену кабеля при необходимости.

Все электрические подключения выполняются во влагозащитном исполнении, исключающем попадание влаги на контактные площадки, что может вызвать замыкания и выход оборудования из строя. Выполняя электромонтажные работы своими руками, не следует забывать о правилах техники безопасности, чтобы исключить поражение электрическим током. Лучше выполнять эти работы с помощником.

Чтобы получить надежный и долговечный источник водоснабжения для дачи или дома, необходимо не просто завести в дом трубу от расположенной во дворе скважины. Устройство домашнего водопровода – это целый комплекс расчетов и строительных работ, после выполнения которых владелец круглый год получает свежую чистую воду на протяжении нескольких десятилетий.

Насосное оборудование

Чтобы обеспечить подъем воды из источника, может использоваться один из видов насосного оборудования. Классификация насосов достаточно обширна – встречаются погружные и поверхностные изделия, а также вихревые, консольные и готовые насосные станции. Чтобы знать, какое водоснабжение выбрать для частного дома, нужно обязательно рассмотреть разные виды насосов и их параметры.

Выбирая насос для автономного водоснабжения, нужно учитывать следующие параметры:

1. Дебит источника. Значение данного параметра должно быть выше, чем объем воды, потребляемый жильцами. Чтобы точно знать, как правильно провести воду в дом, нужно заранее позаботиться обо всех необходимых расчетах.
2. Тип водозаборного сооружения и глубину водоносного слоя. При эксплуатации источников глубиной менее 8 м, используются поверхностные насосы центробежного типа, которые размещаются в подвале или подземной камере. Если мы делаем водопровод в частном доме, используя в качестве источника воды более глубокие разработки, то подойдет лишь мощное погружное оборудование.
3. Требуемый напор в системе. Итоговое значение напора насосного оборудования получается в результате суммирования трех параметров – высоты подъема воды от колодца до самого высокого сантехнического прибора, потери напора при достижении самой высокой точки и требуемой величины напора в данной точке.
4. Расход воды. Данный параметр рассчитывается в зависимости от количества сантехнических устройств, подключенных к автономному водоснабжению, и числу людей, проживающих в доме. Расчетный расход воды напрямую влияет на мощность насоса.

Насосы поверхностного типа часто комплектуются напорными баками и автоматикой, что превращает их в полноценные рабочие станции

При выборе насосного оборудования, независимо от типа, нужно обратить внимание на наличие защиты от работы в случае отсутствия воды – в таком случае устройство не будет перегреваться и ломаться раньше положенного срока.. Отдельного упоминания заслуживает эжектор

Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.

Отдельного упоминания заслуживает эжектор. Данный прибор существенно упрощает работу насосного оборудования при выкачивании воды с больших глубин. Благодаря эжектору, подключенному к насосу, достигается увеличение мощности насосного оборудования, и на откачку воды уходит гораздо меньше энергии.

Составление проекта

Начните с составления проекта системы. В первую очередь определитесь с оборудованием. Уточните места расположения точек водозабора, подсчитайте требуемое количество фитингов, выберите оптимальный материал изготовления и вид водопроводных труб.

Пластиковые трубы применяются чаще всего. Это долговечные и надежные изделия, в полной мере справляющиеся со всеми возлагаемыми на них задачами. При этом трубы из пластика не ржавеют, что позволяет зашивать их в стены, в отличие от металлических аналогов.

Составьте подробную схему будущего водопровода. На чертеже укажите все размеры. Так вы сможете рассчитать оптимальный метраж и определить нужное количество комплектующих. При этом комплектующие рекомендуется купить с 10-15-процентным запасом.

Также вы должны решить, будете ли вы самостоятельно выбирать и покупать все необходимое оборудование, либо же сразу купите готовую водозаборную станцию. В этом моменте руководствуйтесь своими личными предпочтениями.

Материалы

Какими материалами лучше монтировать отопление частного дома, горячее водоснабжение и разводку холодной воды?

Условия эксплуатации

Отопление и водоснабжение дома с автономным нагревом воды эксплуатируются в тепличных с точки зрения нагрузок условиях:

• Давление в контуре ГВС равно давлению в магистрали холодного водоснабжения и обычно варьируется от 2 до 6-7 кгс/см2;
• В системе отопления давление еще ниже — 1,5 — 2,5 атмосферы;

Типичное давление в автономном отопительном контуре

• Гидроударов нет, и при минимальной вменяемости владельца дома быть не может;
• Как и отопление дома, водоснабжение не нагревается свыше 75 градусов.

Выводы? И трубы, и отопительные приборы можно подбирать без учета запаса прочности на случай форс-мажорных обстоятельств, ориентируясь только  на штатные параметры работы.

Трубы

Какими трубами лучше монтировать водоснабжение — отопление дома своими руками?

С точки зрения автора, наилучший выбор — полипропилен. На холодной воде используются трубы без армирования с рабочим давлением PN 10 и выше, на ГВС и отоплении — армированные алюминием или фиброй с номинальным давлением PN 20 — PN 25.

Водоснабжение — отопление в доме из бруса смонтировано полипропиленовыми трубами

Фото наглядно демонстрирует удлинение полипропиленовой трубы без армирования при нагреве

Как сделать водоснабжение и отопление дома из полипропиленовых труб (см. Монтаж системы водоснабжения из полипропиленновых труб)? Они соединяются низкотемпературной пайкой с помощью паяльника с тефлоновыми насадками.

Инструкция по монтажу соединения довольно проста:

1. Установите насадку соответствующего трубе размера;
2. Разогрейте паяльник до рабочих 260 градусов;
3. Если используете армированную алюминием трубу — зачистите армирование в области пайки шейвером. Зачистка позволит фитингу свариться с внутренней полимерной оболочкой трубы и исключит ее расслоение из-за коррозии алюминия;

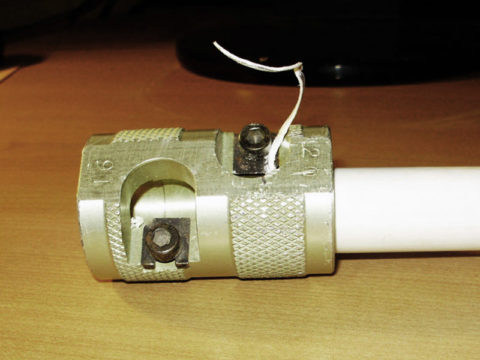

Зачистка шейвером алюминиевого армирования

1. Наденьте фитинг на насадку и одновременно вставьте в нее с другой стороны трубу;
2. Через 5 секунд (для диаметра 16-20 мм) снимите детали с насадки, соедините их поступательным движением и зафиксируйте;
3. Как только расплав пластика схватится — можно переходить к следующему соединению.

Монтаж фитингового соединения на полипропилене

Отопительные приборы

В качестве отопительных приборов мы рекомендуем использовать алюминиевые секционные радиаторы. Они совмещают великолепную теплоотдачу на секцию (при стандартном размере в 500 мм по осям коллекторов — до 205 ватт) с очень демократичной стоимостью (от 240 рублей).

Эти недорогие отопительные приборы обладают великолепной теплоотдачей

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Трубы

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

Если в доме планируется также горячее водоснабжение, нужны трубы с теплозащитой.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

• 25 мм 30 литров/мин.
• 32 мм 50 литров/мин.
• 38 мм 75 литров/мин.

Схемы и оборудование для ГВС

Ошибкой будет считать, что отопление и автономное водоснабжение дома горячей водой – одно и то же. Конечно, можно установить одноконтурную систему, но это неудобно. Летом, когда отопление не нужно, и будет отключено, горячей воды также не будет. Но и в теплое время помимо летнего душа нужна система ГВС. Поэтому организация горячего водоснабжения выполняется с применением специального оборудования.

Электрический бойлер

Это бак с ТЭНами. Его объем рассчитывается, исходя из потребностей семьи и числа проживающих. Принцип действия следующий:

1. Бак наполняется.
2. ТЭНы подогревают ее до установленной температуры.
3. При расходовании запас автоматически восполняется из системы ХВС.
4. Как только температура падает, включается подогрев.

Современные модели имеют 2 нагревательных элемента. Один из них – основной, и отвечает за поддержание температурного режима. Второй – вспомогательный, который включается, когда нужно быстро нагреть весь объем.

Бойлер косвенного нагрева

Вместо Тэнов используется трубчатый теплообменник, по которому циркулирует теплоноситель, разогретый отопительным котлом. Плюсом является экономичность. Никаких затрат на энергоносители нет. Минус – наличие горячего водоснабжения только зимой, когда отопление включено. В теплых регионах этот способ вряд ли подойдет, а там, где холода – нормальное явление круглый год, это отличный метод обеспечения горячей водой.

Газовая колонка, двухконтурный котел

Главное отличие в том, что колонка – нагреватель проточного типа. Разогрев выполняется при сжигании газа. Тепло проходит через камеру с теплообменником. Такая система подходит для дачи, квартиры, коттеджа. Альтернатива – двухконтурный котел. Это единая установка, работающая в двух режимах: отопление, ГВС.

Схема и расчеты

Для того чтобы подать живительную влагу в дом, необходимо изготовить самый настоящий водопровод, для чего следует сначала нарисовать схему и сделать несложные расчеты, а потом смонтировать оборудование и трубопроводы. Расчеты и схема необходимы для определения количества потребляемой воды и сечения трубопроводов, для правильного выбора оборудования, из которого будет состоять домашний водопровод.

Схема подвода воды представляет собой чертеж, где указаны все элементы системы водоснабжения, диаметры труб и материал, из которого они изготовлены, места установки и подключения технологического и водоразборного оборудования. В сложных системах, когда домашний водопровод включает в себя несколько насосных агрегатов, накопительные емкости и регуляторы давления, без которых невозможно функционирование современных бытовых агрегатов, придется сделать проект системы водоснабжения, учитывающий все необходимые начальные условия и требования к системе подачи воды.

А как быть, если на участке расположено два дома? В зависимости от производительности скважины и потребления воды схема водоснабжения может состоять из двух автономных источников, устройство которых потребует бурения второй скважины или одного источника воды большой производительности с разводкой трубопроводов на два отдельных строения.

Как сделать?

Поступление воды из колодца в помещение может обеспечиваться как исключительно в летнее время, так и на регулярной основе в течение каждого сезона. Чтобы вода не замерзала из-за зимних холодов, водопровод разумно провести непосредственно под грунтом. Существует несколько вариантов самостоятельного обустройства системы водоснабжения, которые не требуют существенных затрат трудовых ресурсов или материальных вложений. Тем не менее даже во время подобных работ можно столкнуться с рядом трудностей, основная из которых – это правильная стыковка шланга с бортиками кольца, где сделано отверстие.

Чтобы поверхностные воды с загрязнениями не попадали в колодец, точка стыковки изолируется посредством специального состава, который нужно сделать из цемента и жидкого стекла. Когда на даче или в частном доме есть постоянное водоснабжение – это очень комфортно для жильцов. Однако, чтобы провести воду в домашних условиях и сделать это правильно, нужно будет потрудиться.

Помимо ряда стройматериалов и инструментов, будут нужны определенные навыки и теоретические знания. Основные способы обеспечить бесперебойный подвод воды включают подачу посредством насосной станции, через специальные резервуары или с использованием гидробака. Правильная организация и настройка такого водопровода позволит получить в кране прекрасный напор воды.

Для начала в помещении нужно будет выделить место, где будет выполнена установка насоса. Для этой цели прекрасно подойдет маленькая кладовка – такую комнату не так уж сложно переделать под необходимые нужды. Далее обычно приступают непосредственно к устройству системы подачи воды. Сначала требуется опустить в колодец трубу для забора воды на расстояние приблизительно полуметра от дна. Один конец этой трубы закрывается специальным фильтром, сделанным из особой сетки – именно он будет очищать воду от всевозможного мусора.

Нужно отметить, что фильтр иногда нужно будет чистить. Не пугайтесь – делать это довольно просто. Если на дно колодца вмонтирован металлический штырь, то шланг для чистки прикрепляется к нему, в обратном случае это делается любым удобным способом.

Перед насосной станцией требуется подключить клапан обратного типа и фильтрующую систему для грубой очистки. Вслед за насосом монтируется фильтр для тонкой очистки. Такой порядок установки диктуется тем, что в устройство не должны поступать частички грязи, ведь они способны попросту сломать его. Установка клапана требуется, чтобы вода не поступала обратно туда, откуда она пришла.

При соблюдении всех правил подключения подать воду в дом не составит большого труда. Подобная самодельная система работает крайне эффективно. Однако есть ряд нюансов и тонкостей, благодаря которым проводка водоснабжения будет еще проще. Во многих случаях установка наосов может производиться прямо над колодцем или скважиной, для чего все оборудование устанавливается в особую емкость – кессон. Такой способ подвода пользуется большой популярностью. Сначала нужно обкопать трубу на глубину 2,5 метра, а диаметр ямы должен быть в 2 раза больше по сравнению с кессоном. На ее дно заливается стандартный раствор бетона слоем в 20 сантиметров, после чего туда помещается кессон.

Труба обрезается так, чтобы ее конец находился над кессоном примерно еще на полметра. Затем необходимо вырыть траншею глубиной около 2 метров. После этого можно приступать к монтажу насоса и подключению его к водопроводной системе. И, наконец, на финальном этапе устройства водопровода своими руками нужно залить кессон раствором бетона по контуру и засыпать все сверху землей.

Проблемы, с которыми сталкивается заказчик при разработке схем

1. Каждое поселение решает свои проблемы самостоятельно, каждый год готовятся программы выполняются обследования, латаются дыры, тратятся бюджетные деньги. Однако проблема остается неизменной.
2. 30% конкурсов и аукционов на проектные работы приходится отменять по причине не полноты технического задания, не соразмерности сроков, стоимости и требуемых объемов работ.
3. Результатом не квалифицированной разработки схем ВиВ является укрупненная концепция, основанная на поверхностном анализе существующего положения, а не точный инженерный расчет.
4. Разработкой схемы водоснабжения и водоотведения зачастую занимаются консалтинговые и аудиторские агентства, а не компании занимающиеся проектированием профильных объектов водоснабжения и водоотведения.
5. Отсутствие схемы водоснабжения и водоотведения утвержденной в установленном порядке не позволит в будущем реализовывать крупные инвестиционные проекты в области ЖКХ.
6. Невозможность отслеживать постоянно меняющиеся технологии в отрасли и современные системы диспетчеризации и мониторинга.
7. Отсутствие финансирования.
