Система водяного отопления дома разновидности, схемы, сравнение

Как устроить водяное отопление частного дома своими руками, схемы монтажа

Для того, чтобы сделать водяное отопление частного дома своими руками, схемы монтажа нужно изучить подробно. Однако в первую очередь надо запастись всеми необходимыми материалами и оборудованием, потребность в которых рассчитывается заранее в зависимости от типа подключения батарей.

Современные газовые котлы — хорошее решение для надёжной системы отопления

Полезный совет!Покупайте котлы, батареи и другое оборудование только у проверенных производителей. Дешевые аналоги не всегда соответствуют предъявляемым требованиям и могут быть опасными.

Особенности устройства однотрубной системы

Самый простой способ подключения радиаторов к котлу – это устройство однотрубной системы отопления. Схема такой конструкции предполагает наличие только одной трубы, проложенной по всему периметру дома. Она выходит из подающего патрубка котла, а входит в обратный. От этой трубы выходят отводы возле каждого радиатора, к которым он подключен через запорную арматуру или напрямую.

Принцип однотрубной системы отопления с естественной рециркуляцией воды

Такое устройство не только наиболее простое, но и самое дешевое, как по материалам, так и по монтажу. Использование одной трубы исключает необходимость изготовления множества отводов из труб, да и различных мелочей расходуется гораздо меньше. Не секрет, что эта арматура по стоимости составляет значительную часть затрат на все отопление дома. Использование однотрубной системы отопления, схема которой отличается простотой, оправдано в небольших домах с несложным планом расположения комнат, так как вода проходит по всему кольцу и успевает значительно остыть. В связи с этим последние по ее пути радиаторы нагреваются гораздо меньше, чем первые. Поэтому, если здание большое, то к концу своего маршрута теплоноситель потеряет всю свою энергию и не сможет обогреть последние комнаты. Особенно это касается естественного типа циркуляции воды.

Котельная частного дома с современным отопительным оборудованием

При сооружении однотрубной системы отопления, схема конструкции должна предполагать небольшой уклон, порядка 3 – 5 градусов. Это обеспечит более эффективную работу всей конструкции. Кроме того, все радиаторы необходимо оснастить воздушными кранами, которые нужны для поддержания стабильного давления в системе путем стравливания воздуха. Такие краны имеют небольшие отверстия и откручиваются с помощью обыкновенной отвертки.

Схема подключения радиаторов к двухтрубной системе отопления

Полезный совет!Когда возникает необходимость чистки или замены батареи можно не сливать воду и не останавливать всю систему, для этого нужно использовать краны Маевского. Они соединяют радиатор с отводами от трубы. Если батарею нужно снять, краны можно просто закрыть.

Как устроена двухтрубная система

В отличии от предыдущей, двухтрубная система отопления, схема которой предполагает наличие двух труб: подающей и обратной, более сложна в устройстве. Она устроена таким образом, что подающая труба входит непосредственно в каждую батарею. а обратная из нее выходит. Это еще называют параллельным устройством, так как все радиаторы соединены с котлом с помощью труб не по порядку, а параллельно.

Двухтрубная система отопления, схема которой более сложная, требует большего количества труб и соединительной арматуры. Поэтому она обходится несколько дороже. При этом она более эффективная, так как все батареи нагреваются одинаково, независимо от места их нахождения, возле котла или в самой дальней комнате. Такая разводка чаще всего применяется в двухэтажных домах и коттеджах.

Схемы подключения двухтрубной системы отопления в двухэтажном коттедже

Важным плюсом такого устройства является то, что каждая батарея функционирует практически независимо от остальных, так как имеет свой контур. Поэтому ее можно легко заменить или отремонтировать, не затронув всю остальную конструкцию. Благодаря тому, что у двухтрубной системы отопления схема подключения радиаторов параллельная, в них очень легко регулировать температуру и давление, что обеспечит дополнительную экономию топливных ресурсов.

Полезный совет!Применяя систему отопления с двумя трубами, желательно использовать циркуляционный насос. Он значительно увеличит эффективность и скорость нагрева батарей.

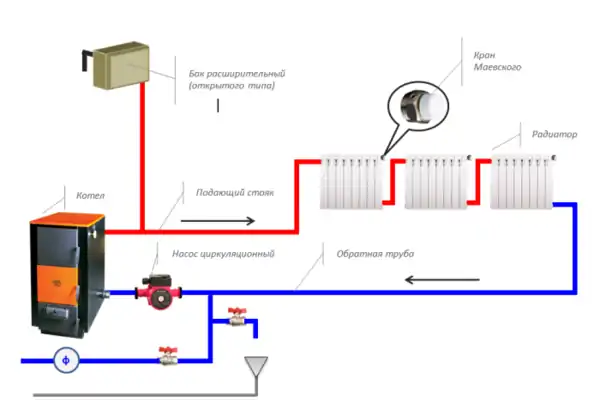

Схема открытой системы отопления с циркуляционным насосом

Классификация водяных отопительных систем по принципу работы

По принципу работы отопление имеет естественную и принудительную циркуляцию теплоносителя.

С естественной циркуляцией

Используют для обогрева небольшого дома. Теплоноситель перемещается по трубам благодаря естественной конвекции.

Фото 1. Схема водяной отопительной системы с естественной циркуляцией. Трубы необходимо устанавливать под небольшим уклоном.

По законам физики тёплая жидкость поднимается вверх. Вода, нагреваясь в котле, поднимается, после чего спускается по трубам к последнему радиатору в системе. Остывая, вода поступает в трубу обратки и возвращается в котёл.

Использование систем, работающих с помощью естественной циркуляции, требует создание уклона — это упрощает перемещение теплоносителя. Длина горизонтальной трубы не может превышать 30 метров — расстояние от крайнего в системе радиатора до котла.

Такие системы привлекают своей дешевизной, не требуется покупать дополнительное оборудование, практически не издают шума, когда работают. Минус в том, что трубы нужны большого диаметра и укладываться максимально ровно (в них почти нет давления теплоносителя). Невозможно обогреть большое здание.

Схема с принудительной циркуляцией

Схема с использованием насоса сложнее. Здесь, кроме батарей отопления, устанавливают циркуляционный насос, перемещающий теплоноситель по отопительной системе. В ней давление выше, поэтому:

• Можно укладывать трубы с изгибами.
• Проще обогреть большие здания (даже в несколько этажей).
• Подойдут трубы малого диаметра.

Фото 2. Схема системы отопления с принудительной циркуляцией. Для перемещения теплоносителя по трубам используется насос.

Нередко эти системы делаются замкнутыми, что избавляет от попадания воздуха в отопительные приборы и теплоноситель — наличие кислорода приводит к коррозии металла. В такой системе необходимы закрытые расширительные бачки, которые дополняют предохранительными клапанами и устройствами для сброса воздуха. Они обогреют дом любого размера и более надёжны в работе.

Способы монтажа

Для маленького дома, состоящего из 2—3 комнат, используют однотрубную систему. Теплоноситель перемещается последовательно по всем батареям, доходит до последней точки и возвращается по обратной трубе назад в котёл. Батареи подключаются снизу. Минус в том, что дальние комнаты прогреваются хуже, так как в них поступает уже слегка остывший теплоноситель.

Более совершенны двухтрубные системы — к дальнему радиатору укладывается труба, и от неё делают отводы к остальным радиаторам. Теплоноситель на выходе из радиаторов поступает в обратную трубу и перемещается в котёл. Эта схема равномерно прогревает все помещения и позволяет отключить ненужные радиаторы, но основной минус — сложность монтажа.

Коллекторное отопление

Основной минус одно- и двухтрубной системы — быстрое охлаждение теплоносителя, у коллекторной системы подключения этого недостатка нет.

Фото 3. Система водяного коллекторного отопления. Используется специальный распределительный узел.

Главным элементом и основой коллекторного отопления является особый распределительный узел, называемый в народе гребёнка. Специальная сантехническая арматура, необходимая для распределения теплоносителя по отдельным магистралям и независимым кольцам, циркуляционный насос, приборы, обеспечивающие безопасность и расширительный бак.

Коллекторный узел для двухтрубной системы отопления состоит из 2 частей:

• Входной — его подключают к нагревательному устройству, где он принимает и распределяет по контурам горячий теплоноситель.
• Выходной — подключают к обратным трубам контуров, необходим для сбора охлаждённого теплоносителя и подачи его в котёл.

Основное отличие коллекторной системы — любая батарея в доме подключена независимо, что позволяет регулировать температуру каждой или отключить её. Иногда используют смешанную разводку: к коллектору подключают независимо несколько контуров, но внутри контура батареи подключены последовательно.

Теплоноситель доставляет до батарей тепло с минимальными потерями, КПД этой системы увеличивается, что позволяет использовать котёл меньшей мощности и тратить меньше топлива.

Но и коллекторная система обогрева не лишена недостатков, к ним относится:

• Расход трубы. Потребуется потратить в 2—3 раза больше трубы, чем при последовательном подключении батарей.
• Необходимость установки циркуляционных насосов. Требует повышенного давления в системе.
• Энергозависимость. Не стоит использовать там, где возможны перебои электроснабжения.

Функциональные части водяного отопления — теплообменник

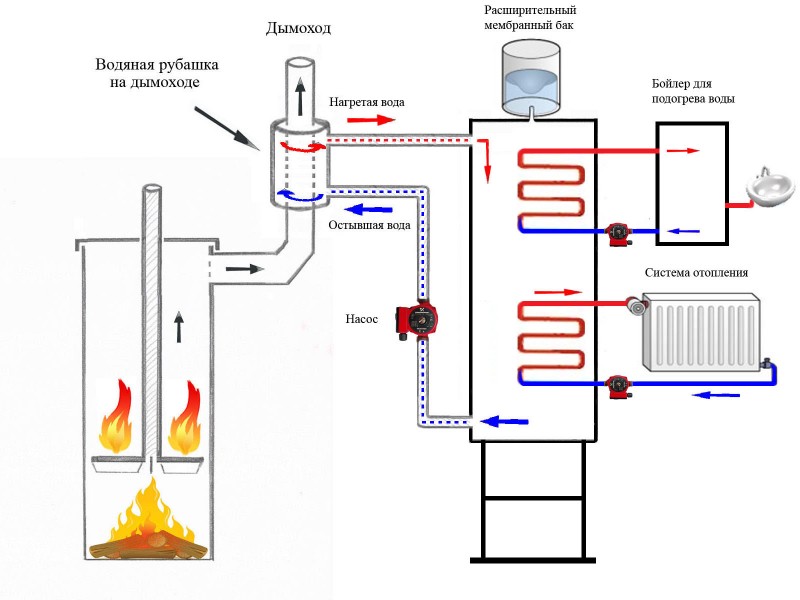

Одним из основных элементов конструкции такой отопительной системы выступает теплообменник, который, как правило, помещается либо непосредственно в камеру сгорания, либо в начало дымовой трубы (подробнее: «Отопительная печь с теплообменником своими руками — не так всё сложно, как кажется «). Для того чтобы изготовить эту деталь собственноручно, принято использовать привычную многим черную сталь. Но связано это, безусловно, не с какими-либо ее уникальными свойствами, а в первую очередь из-за ее малой стоимости.

Тем не менее, более оптимальным вариантом станет устройство теплообменника из нержавеющей стали, устойчивой к самым высоким температурам, хотя приобрести такой материал могут позволить себе не все. Решая, какую форму будет иметь теплообменник, следует руководствоваться исключительно собственными предпочтениями, так как этот элемент можно смонтировать по-разному, например, в форме змеевика, плоского бака, имеющего объем от 20 до 30 литров, а также в виде трубной решетки цилиндрической формы.

Важно помнить, что большая площадь поверхности теплообменного элемента прямо пропорциональна расходу тепла. Более того, не стоит забывать также о том, что крайне важно обеспечить механизму наибольший перепад между выходом и входом

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Радиаторная сеть: 4 способа разводки труб

Перед тем, как сделать отопление, изучите все возможные варианты обустройства, чтобы выбрать оптимальный вариант. На выбор влияют потребности семьи и особенности здания. Сейчас находят применения следующие типы разводки отопления для частных домов:

1. «Ленинградка». Состоит из одной трубы, в которую врезаны батареи.
2. Двутрубная. Она же именуется тупиковой.
3. Двухтрубная попутная, какольцованная.
4. Коллекторная.

Если здание двухуровневое, имеет смысл воспользоваться комбинированной схемой отопления частного дома. Это когда на нижнем этаже система коллекторная, а на верхнем – попутная. Ленинградка и двухтрубная работает автономно без подключения насосного оборудования. Движущей силой является конвекционное перемещение жидкости по трубопроводу, когда горячая вода выдавливается вверх, а после остывания направляется вниз.

Однотрубный вариант подключения

Вдоль наружной несущей стены каждой из комнат прогладывается трасса, по которой пускается теплоноситель от котла. Периодически врезаются радиаторы. Чаще всего их размещают под подоконником.

Особенность такого водяного отопления в том, что отработанный теплоноситель из батареи возвращается в общий контур, смешивается с горячей водой и направляется к следующему. Поэтому чем дальше комната, тем большее количество секций потребуется, так как жидкость остынет.

Также при выборе учитывайте, что:

1. Минимальный диаметр труб – 20 мм, если они изготовлены из металла. Для металлопластика сечение от 26 мм, а полиэтилена – 32 мм.
2. Максимальное число батарей – до шести. В противном случае приходится увеличивать сечение трубопровода, что повлечет удорожание на 15-20%.
3. Регулировать температуру в комнатах сложно. Поворот ручки регулятора на одном радиаторе приводит к изменению температурного режима по всему контуру.

Это эффективное отопление загородного дома, общей площадью от 60 до 100 квадратных метров. Но это самый недорогой способ отопить, скажем, дачу. Даже если здание двухэтажное, проблем не возникнет, если собрать два контура, по отдельной ветви на этаж.

Двухтрубные схемы кольцевая и тупиковая

Эти два способа организации отопления отличны тем, что есть два контура: прямой и обратный. Первый предназначен для подачи разогретого теплоносителя к батареям. Второй – отводящий. По нему вода после охлаждения течет обратно к котлу. А между собой такие системы отличаются по следующим признакам:

1. В случае с тупиковым вариантом жидкость протекает до последнего потребителя через предыдущие, а затем по отдельной трубе направляется для разогрева.
2. Кольцевая петля Тихельмана предполагает одновременное течение подачи и отвода в одном направлении по радиаторам последовательно с возвратом в котельную.

При этом в первом случае плечо может быть не одно, а несколько. Вторая схема предполагает два контура, взаимодействующих в рамках единой линии.

Несмотря на то, что себестоимость такой системы выше, чем однотрубной, популярность обусловлена целым перечнем преимуществ:

1. Все батареи прогреваются одинаково.
2. Соединительные трубы имеют малый диаметр (15-20 мм).
3. Число точек потребления не ограничено.
4. Температурный режим устанавливается для каждого помещения.

Самостоятельная сборка тупиковых ветвей не составляет труда даже у начинающего строителя. Кольцевая система монтируется чуть сложнее, так как приходится «обводить» дверные проемы. Трассу монтируют в стенах поверху или в полу под порогом.

Коллекторная система

Для подвода теплоносителя к потребителям используют лучевой принцип и распределительная гребенка. Последняя устраивается под полом в глубине здания ближе к центру. От гребенки к котлу прокладывается две трубы. Такое же количество проводится к каждому радиатору. Спрятать разводку можно под цементную стяжку или между лагами в перекрытии

Важно, чтобы гребенка была оснащена вентилем для сброса воздуха

Помимо основных преимуществ, которые присущи тупиковым системам, такой способ обогрева имеет и ряд дополнительных достоинств:

1. Какой бы ни был интерьер, его не портит трубопровод, ведь все спрятано в полу.
2. Регулировка проста и удобна, так как вентили монтируются в общем распределительном шкафу.
3. Установка электронного блока управления полностью автоматизирует систему, делая ее абсолютно автономной.

Принцип работы

Данная система завоевала популярность своей простотой. Отопление использует следующий принцип работы: котел до нужной температуры нагревает воду (или антифриз), она по трубам поступает к батареям или радиаторам в комнатах, отдавая тепло, и возвращается в котел.

Схема системы с самотечным движением воды.

Также схема водяного отопления может включать:

• расширительный бак – в него отводится возникшая при нагревании излишняя вода, также он обеспечивает отсутствие кислорода в системе;
• циркуляционный насос поддерживает постоянный круговорот воды в системе, с его помощью скорость нагрева помещения увеличивается за счет более быстрого движения воды;
• манометр;
• терморегуляторы;
• воздухоотводчик – автоматический или запорный;
• предохранительные клапаны.

Принцип работы печной системы отопления частного дома (с фото)

Для того чтобы обогревать дом, в котором предполагается проживание людей только в теплое время года, достаточно соорудить камин или же тонкостенную печь. Однако для отопления жилища на протяжении всего года подойдет только толстостенная печь. Данная печная система отопления частного дома обладает значительно большей теплоотдачей, чем камин. Печь представляет собой достаточно сложное «устройство», рассчитанное не только на обогрев дома, но и на подогрев воды, а также приготовление пищи.

По своему назначению печи могут быть отопительными, отопительно-варочными, варочными. Кроме того, существуют русские печи и каменки для русской бани. Наиболее оптимальный вариант для частного дома — отопительная либо отопительно-варочная печь.

Наружная поверхность такой печи не должна нагреваться до температуры, превышающей 60 С. Печь обычно нагревается медленно и в течение длительного времени сохраняет тепло. Толщина ее стенок должна составлять не меньше половины кирпича.

Коэффициент теплоотдачи печного отопления частного дома находится в прямой зависимости от конструкции печи и имеет следующие показатели.

1. Для толстостенной оштукатуренной печи или в металлическом футляре -400-500 ккал × м2/ч.
2. Для толстостенной изразцовой печи – 500 — 600 ккал × м2/ч.
3. Для тонкостенной печи массой более 1000кг – 500 -600 ккал × м2/ч.
4. Для тонкостенной печи массой менее 1000кг – 450-550 ккал × м2/ч.

При проектировании печной отопительной системы необходимо стремиться к рациональности размещения печей, стараясь свести к минимуму их количества. Одна печь обычно устраивается для обогрева трех смежных комнат.

Если сооружается несколько печей, их группируют в тепловой узел, когда дымоходы объединены одним кирпичным стояком.

Такое размещение отопительных сооружений позволяет снизить финансовые расходы на устройство сооружений.

Учитывая принцип работы печного отопления, дверца поддувала всегда должна находиться в открытом или полуоткрытом положении. Сгорание топлива происходит в топочной камере, которая снизу посредством колосников сообщается с пространством поддувала, а сверху — с дымоходами, обеспечивающими отвод дымовых газов.

На этих фото показано печное отопление частного дома:

Разновидности отопительных систем

Прежде всего, дом может обогреваться при помощи автономной конструкции с принудительной или же гравитационной (естественной) циркуляцией теплоносителя. Каждый из этих способов имеет свои преимущества и недостатки. К тому же есть ситуации, когда лучше использовать ту или иную разновидность.

Преимущества и недостатки естественной циркуляции

Гравитационная перекачка целиком основана на законах физики. Если говорить точнее, то тепловой носитель движется по трубопроводу за счет разницы веса между охлажденной и нагретой водой.

Горячая жидкость имеет значительно больший объем, но намного меньшую массу. Соответственно, она поднимается по стояку вверх, движется дальше по трубам, которые проложены под уклоном, и закачивается в радиаторы отопления, где охлаждается.

Перед тем как делать окончательный выбор в пользу определенного типа циркуляции жидкости в системе, нужно рассмотреть плюсы и минусы каждого из вариантов отопления

В список преимуществ такого решения следует включить простоту монтажа. Система с естественной циркуляцией намного дольше служит и отличается стабильностью. При этом отсутствие насоса позволяет избавиться от лишнего шума и обеспечить независимость от наличия электроэнергии.

Что касается недостатков, то такого рода решение может использоваться только при отоплении небольшого по площади дома. К тому же система нуждается в прокладке труб большого диаметра, что значительно увеличивает затраты на организацию системы обогрева дома.

При выборе естественной циркуляции нужно ответственно подходить к монтажу — ошибки приведут к серьезному уменьшению скорости перекачки теплового носителя

Отличительные черты насосных систем

Чтобы вода по трубам двигалась быстрее, в систему обогрева врезается циркуляционный насос. С его помощью можно перемещать носитель практически без потерь температуры. Как результат, деревянная постройка прогревается значительно быстрее, что экономит немалую часть топлива.

Главное преимущество принудительной циркуляции заключается в том, что площадь обогреваемого дома может быть практически неограниченной. При этом хозяину предоставляется возможность контролировать количество тепла и скорость работы насоса. Минусами такого решения является зависимость системы от наличия электроэнергии и высокая шумность оборудования.

При установке насоса отопления можно использовать трубы небольшого диаметра. Это позволяет сэкономить на покупке сантехнической арматуры

Принцип работы водяного отопления частного дома

Суть работы отопительной системы, в которой теплоносителем является вода, заключается в его нагреве в нагревательном устройстве и перемещении его к приборам, передающим тепло в помещения. Передача тепловой энергии может осуществляться при помощи радиаторов, конвекторов или путем устройства теплых полов. Нагретая до определенной температуры вода, перемещаясь по ним, возвращается в нагреватель в охлажденном виде. В этом устройстве теплоноситель нагревается, и цикл повторяется.

До некоторого времени движение теплоносителя происходило исключительно благодаря законам физики. При проведении современной отопительной системы используются насосы, создающие циркуляцию воды. Такое техническое решение привело к росту КПД отопительного агрегата и повысило экономичность его работы за счет уменьшения объема нагреваемого теплоносителя.

Для двухэтажного дома есть свои особенности

Генераторы тепла, выпускаемые современными производителями, являются высокотехнологичными агрегатами. Их характеризует высокая производительность и экономичность. В комплекс отопительной системы входят насосы, обеспечивающие движение воды, бачок, необходимый для сброса части нагретой жидкости, и автоматика, следящая за безопасной работой и комфортной эксплуатацией оборудования.

Основные элементы отопительной системы

Для нагрева теплоносителя служит котел, тип которого определяет конструктивные особенности всей отопительной системы в доме. Нагревательные устройства с естественной тягой должны устанавливаться в специально оборудованных помещениях – котельных, так как для нормальной их работы требуется создание дымохода.

Необходимый воздух подается с помощью коаксиальных входов, которые оборудуются электрическими вентиляторами. Большую популярность имеют котлы, предусматривающие не только напольную установку, но и возможность монтажа на стене.

Установка радиаторов или конвекторов предполагает их размещение под окнами. Это связано с тем, что именно в этих местах могут происходить утечки тепла. Нагревающим элементом в некоторых системах может быть теплый пол.

Схема отопления для дома

Определившись с видом и типом отопительного прибора и теплоотводящими устройствами, а также с местом их монтажа, производится разводка труб. Для создания требуемого микроклимата в помещениях дома и эффективной работы системы отопления необходимо тщательно спланировать и рассчитать все нюансы конструкции и ее элементов для каждого помещения.

Водяная система «Теплый пол»

«Теплый пол» может как успешно дополнить радиаторное водяное отопление, так и стать единственным источником обогрева помещений, если речь идёт о малоэтажном доме. Огромным преимуществом «Теплого дома» является то, что эта система обеспечивает условия, полностью отвечающие санитарно-гигиеническим нормам помещения.

По высоте помещения воздух прогрет неравномерно: в верхней части комнат он холоднее, а в нижней – теплее.

Теплый пол – замечательное изобретение, позволяющее прогреть помещение по высоте в полном соответствии с предъявляемыми к нему санитарно-гигиеническими нормами (+)

Температура системы составляет всего 55°С, что отвечает номам проектирования. Осуществление монтажа теплого пола проводят по всей площади каждого из помещений. Это довольно сложная работа, которая может быть качественно выполнена только на стадии строительства дома. Эксплуатация системы тоже вызывает ряд сложностей.

Однотрубная вертикальная

Как еще можно отапливать однотрубной системой двухэтажные домовладения? Альтернатива действительно есть – это однотрубная вертикальная система отопления, которой пользуются многие люди, подыскивающие подходящую схему парового отопления в частном доме. Никаких сложностей в подобной схеме нет, нужно просто вывести подающую трубу с теплоносителем на второй этаж и подключить располагающиеся там батареи, после чего сделать отводы вниз, на первый этаж.

Достоинства и недостатки однотрубной вертикальной схемы

Как обычно, начнем с положительных черт:

В однотрубных вертикальных системах отопления теплоноситель проходит от радиатора на верхнем этаже к нижним этажам.

• более выраженная экономия на материалах;
• сравнительно одинаковая температура воздуха на первом и втором этажах;
• простота реализации.

Список недостатков такой же, как и у предыдущей схемы. В него вошли потери тепла на последних радиаторах. А так как теплоноситель у нас подается через верхний этаж, то на первом этаже может быть прохладнее, чем на втором.

Экономия на материалах получается более чем солидной. Наверх у нас отправляется всего одна труба, от которой теплоноситель распределяется по всем радиаторам второго этажа (не последовательно). От каждого верхнего радиатора трубы спускаются к радиаторам на первом этаже, после чего попадают в одну общую обратную трубу. Таким образом, данная схема предполагает минимальное использование материалов.

Особенности монтажа однотрубной вертикальной системы

При монтаже вертикальной однотрубной системы вы получите столько цепочек, сколько радиаторов у вас будет располагаться на каждом этаже.

В предыдущей схеме газового отопления в частном доме трубы последовательно обходили радиаторы на первом и втором этажах. То есть у нас получались две параллельные цепочки, в каждой из которых включалось несколько радиаторов. В текущей схеме у нас тоже есть цепочки, но они вертикальные. Например, если на каждом этаже по четыре радиатора, то у нас получаются четыре цепочки, соединенные параллельно.

Данная схема предполагает одну цельную подающую трубу, проходящую по верхнему этажу. От нее делаются отводы к каждому радиатору. После прохождения верхних радиаторов теплоноситель поступает к нижним радиаторам, лишь после этого – в обратную трубу, проходящую по первому этажу.

Если в первом случае наибольшие тепловые потери наблюдались в дальних радиаторах первого и второго этажей, то в данной схеме будет прохладнее на первом этаже, так как часть тепла будет израсходована на втором этаже.

Однотрубная вертикальная схема отопления частного дома с газовым котлом может быть реализована без принудительной циркуляции теплоносителя. Все дело в том, что температура теплоносителя, поступающего к радиаторам второго этажа, одинаковая. Падение температуры наблюдается лишь на первом этаже. Но если мы дополним радиаторы перемычками-байпасами, то изменение температуры будет минимальным – им можно будет пренебречь.

Таким образом, данная схема, дополненная перемычками-байпасами, станет самой экономичной и недорогой среди любых других схем. Вместо газового котла может быть использован любой другой котел. Схема электрического отопления частного дома ничем не отличается от газового отопления (разве что типом котла).

Насосы

Дополнительно, прокладывая трубопроводы обогрева загородного дома, устанавливают циркуляционные насосы – они отлично справляются с циркуляцией воды в больших домах с большой протяженностью труб, экономят расход топлива, а также быстрее нагревают помещение за счет быстрого движения воды.

Специалисты рекомендуют для одноэтажных домов с крутой крышей, а также подвалом сделать схему с вертикальными стояками и двухтрубной разводкой

Устанавливая водяное отопление своими руками, важно подумать о том, куда будут деваться отработанные газы. Чтобы обеспечить их выход, нужно установить специальную трубу
