Конусный дровокол своими руками. простая конструкция для облегчения ручного труда

Сборка конструкции

Из двух разобранных выше видов самый легкий в исполнении — винтовой дровокольный агрегат. Это обычная конструкция без усложненных узлов. В его состав входят электрический двигатель, винтовой конус, несколько подшипников, вал и редуктор. Кстати, последний может быть в форме цепной ременной передачи, может применяться, как заводской агрегат с зубчатой передачей.

Что касается мотора, то лучший вариант — это электрический, хотя можно поставить и бензиновый, если собирается огромная дровокольная установка. Помните, что для маленького станка можно взять двигатель от ненужной стиральной машинки, который работает от напряжения двести двадцать вольт. Он хоть и со слабой мощностью, но, установив качественный редуктор, можно увеличить его мощность в пару раз

Здесь важно правильно выбрать все элементы. Например, можно поставить на валу двигателя маленький по размерам шкив, а на вал, на который поставлен конус, установить огромного диаметра шкив

И чем больше разница между диаметрами будет расти, тем мощнее будет устройство.

Не забывайте! Очень серьезный показатель — скорость вращения рабочего инструмента. Она не должна быть выше 500 оборотов/мин. Поэтому нужно правильно выбрать редуктор к электрическому двигателю.

Выбор подшипников

Теперь о подборе подшипников. В принципе, могут подойти любые, главное, чтобы создаваемый под них вал подходил действующим на него нагрузкам.

Для маленьких дровоколов можно поставить вал диаметром 25 мм. Соответственно, под него покупаются подшипники с внутренним диаметром, который подойдет внешнему диаметру определенного вала.

Сами подшипники устанавливают на устройство в специальном чугуном корпусе.

Корпус может быть раздельным для каждого подшипника или одним для двух сразу. Можно купить корпус у мастера, но лучше приобрести старые конструкции, которые всегда можно найти на любой свалке для металлолома.

Закрепляются подшипники на станине при помощи болтов. Сама станина в месте установки должна быть довольно крепкой, поэтому именно в частях крепления под корпуса подшипников ставится металлический профиль (угол, швеллер), который к станине дровокола приваривают электросваркой. Само основание станка делается из труб или углов.

Конус

И самый важный элемент винтового устройства с двигателем двести двадцать вольт — это конус. Начнем с того, что создают его из очень крепкой инструментальной стали. Поэтому самому его создать — даже мастеру — в домашних условиях очень сложно. Но этого делать и не стоит, потому что винтовые конусы сейчас продаются свободно. Помните, что нужно правильно его выбрать по размеру, потому что от этого зависит то, какие чурки можно будет резать. Вот соотношение размеров конуса с размерами разрезаемых материалов при одной длине инструмента:

• диаметр — семьдесят мм, размер скоса — 1,1. При указанных характеристиках глубина раскола будет примерно 450 мм;
• диаметр — восемьдесят мм, скос — 1,2, глубина расколов — 550 мм;
• диаметр — сто мм, скос — 1,5, глубина раскола — 750 мм.

Огромное внимание стоит уделить направлению нарезания резьбы. Она должна быть левой

То есть, при установке конус должен упираться в бревно и еще тянуть его на себя. По сути, при помощи резьбы производится вспомогательное движение детали — поступательное. Получается, что сам рабочий элемент будет вращаться.

Это довольно важно для конусных дровоколов бытового вида, потому что у них будет отсутствовать специальный узел для подачи. Все будет выполняться вручную

Именно такой вариант обеспечит условия, при которых не надо будет применять огромное давление на разрезаемую чурку из дерева.

Выбор конуса будет зависеть от его конструкции. Их всего два вида:

• с хвостовиком;
• с внутренним специальным отверстием.

В первом варианте в валу, на который конус будет ставиться, сверлится с торца дырка под габариты и диаметр хвостовика. Конечный вставляется в дырку вала и закрепляется в нем с помощью стопорного винта, который устанавливают с одной боковой стороны. Во втором варианте сам вал вносится в посадочную дыру конуса, где закрепляется двумя стопорными винтами.

Винтовой дровокол

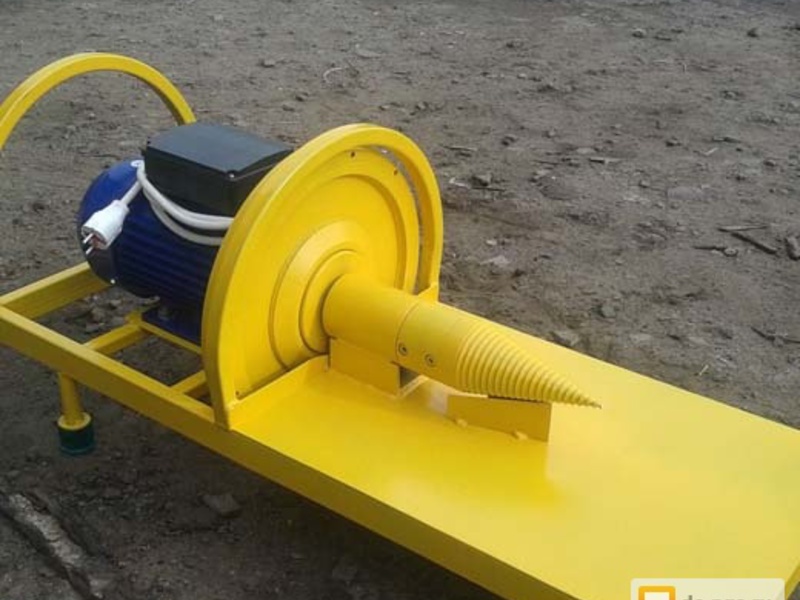

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

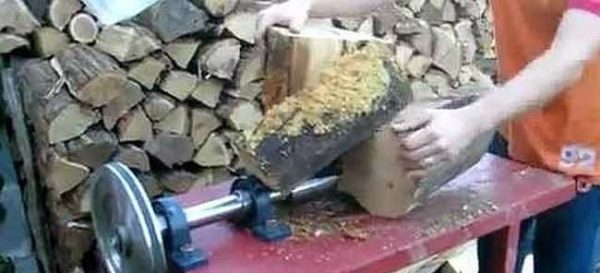

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

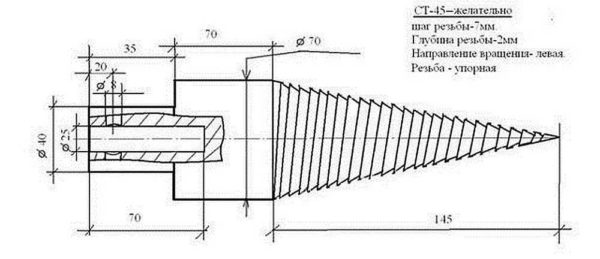

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

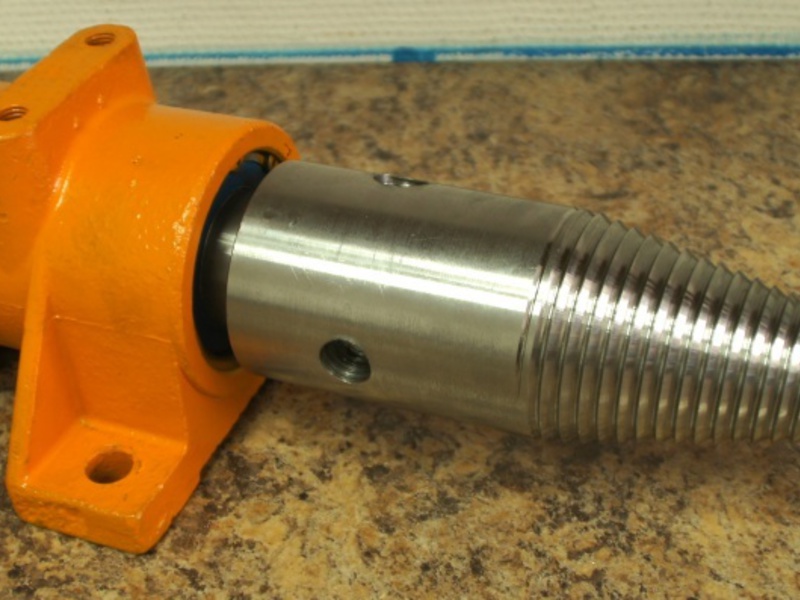

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

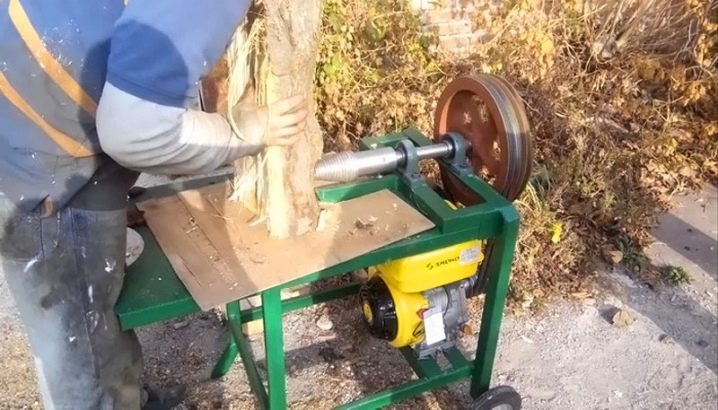

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

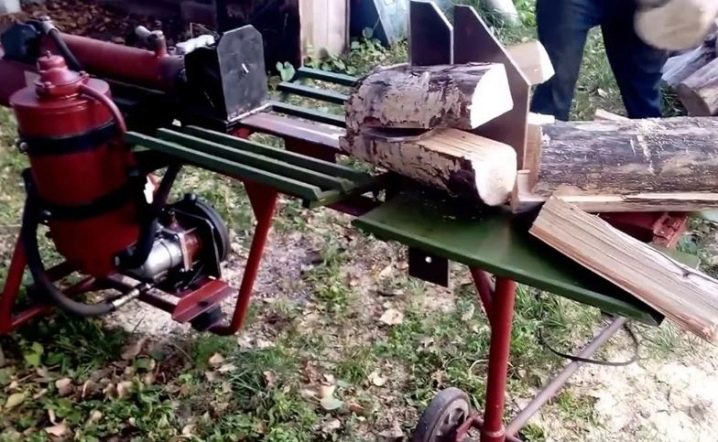

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

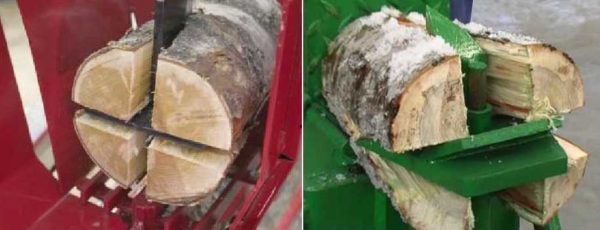

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Устройство дровокола

Этот довольно простой механизм состоит из следующих основных частей:

• приводного двигателя;
• ременной либо зубчатой передачи (редуктора);
• станины;
• винтового механизма с опорой.

Дровокол может использоваться в качестве привода электродвигатель или двигатель внутреннего сгорания. Некоторые модели можно подсоединить к трактору через вал отбора мощности. Последние 2 привода более затратны, так как требуют для работы большого расхода бензина или дизельного топлива.

Самый распространенный вариант – электрический двигатель. Для дровокола обычно используется 3-фазный, но если отсутствует такая сеть, то можно применить бытовой 1-фазный двигатель. В любом случае скорость вращения не должна превышать 500 об/мин, так как при больших удержать полено на столе трудно и возможно получение травмы. Обычно применяется двигатель, мощность которого не превышает 3-5 кВт. Пуск его осуществляется магнитным пускателем, включающем в себя элементы электрических защит.

Привод крепится на станине при помощи болтов для исключения его перемещения ирасполагается в нижней части рамы. Вращательное движение двигателя передается через 2 ручейковые шкивы винтовому механизму посредством клиновых ремней. Соотношение диаметров шкивов должно быть таково, чтобы обеспечивалась необходимая скорость вращения. Оптимальная – 300-400 оборотов. Шкивы должны находиться в одной вертикальной площади, в противном случае ремни будут “слетать” с ручейков.

Дровокольный станок может быть оснащен мотор-редуктором. Такое устройство не требует применения ременной передачи. Электродвигатель крепится непосредственно к фланцу редуктора и через него передает вращение конусу-колуну. Фиксируется такой агрегат на стол станины. Перед началом работ необходимо проверить наличие масла в редукторе и при его отсутствии – долить. В противном случае агрегат выйдет из строя.

Станина служит для крепления всех механизмов конусного дровокола и изготавливается из уголка 40х40 мм или профильных труб. Верхняя часть каркаса зашивается листовым железом и представляет собой стол, служащий для установки конуса с опорой и расположения чурок для колки. Все элементы станины крепятся между собой сваркой. Такая конструкция может быть стационарной и мобильной. Для этого на 2 опорах монтируют ось с колесами. Это облегчит передвижение станка по двору, а в случае непогоды его можно легко и быстро убрать в подсобное помещение.

Винтовой механизм с опорой

Основным рабочим органом станка является конус (морковка) с профильной резьбой. Обычная метрическая не используется из-за малой высоты профиля, который не в состоянии войти в дерево. Лучшим вариантом является использование для конуса упорной (пилообразной) резьбы.

Винт крепится на ось со шкивом, который располагается в опоре. Для предотвращения биения вала во время вращения, используются 2 шариковых опорных подшипника, которые устанавливаются в корпусе опоры. Такую деталь можно приобрести в специализированном магазине или заказать у токаря. Самостоятельно изготовить винт без наличия токарного станка и знаний токарного дела практически нереально.

Изготовление дровокола самостоятельно

Стоимость винтового колуна заводского изготовления в зависимости от комплектации от 16 и до сотни тысяч рублей. Основным рабочим органом является конус для дровокола, который можно заказать в токарной мастерской. Чтобы винтовой дровокол своими руками работал, предлагаются чертежи для умельцев.

Изготовить резьбу болгаркой не удастся, так как упорная резьба на «морковке» должна быть выдержана точно. Кроме того при изготовлении конуса токарь должен знать соотношение длины и сечения основания – 2:1, резьба двухзаходная с шагом 5-6 мм, профиль зуба, как у стамески.

В зависимости от размеров детали, она обойдётся до 5000 рублей. Полностью готовый рабочий узел:

• винтовой конус;
• вал с подшипниковым узлом;
• передаточный шкив для ременной передачи.

Весь комплект обойдётся не дороже 6 тысяч, но изготовленный на расчётную нагрузку, узел безопаснее.

Изготовленный станок должен отвечать следующим требованиям:

• мощность двигателя не меньше 2 кВт;
• при больших оборотах шаг резьбы необходимо выдерживать меньше для снижения нагрузки на привод;
• посадка на вал редуктора должна быть плотной, исключить прокручивание;
• конус изготавливается из инструментальной стали;
• остриё винта остро заточено, должно входить в древесину мягко, без усилий;
• высота рабочей платформы — 80 см.

Принципиальная схема устройства выглядит, как показано на схеме.

В помощь умельцу имеется видео, как сделать дровокол конусный своими руками:

Существует и другая схема, не требующая ременной передачи и редуктора. Вал двигателя с низким числом оборотов можно напрямую соединять с винтовым клином. Скорость вала меньше 500 об/мин не опасна для привода винтового дровокола.

Нелишним будет напомнить, что двигатель должен иметь влагозащитный корпус и быть заземлённым. Ремённая передача закрывается защитным кожухом. При подаче чурок на разделочный стол нельзя работать в верхонках. При неловком движении её может намотать на конус вместе с рукой. Станок должен быть оборудован стопором для экстренного торможения.

Как пример народной смекалки можно привести устройство для раскалывания небольшого количества коротких чурок. Конусная насадка сечением 30 мм на тихоходной дрели перфораторе позволит расколоть сухие чурочки. Но здесь есть свои сложности. Дрель стремится сделать разворот за винтом, её следует крепко держать, сопротивляясь, или укрепить инструмент в держаке.

На дачном участке или в частном сельском доме заготовка дров требует выделения времени, приложения усилия и выдержки. Чтобы не рубить дрова топором, многие владельцы недвижимости с печным отоплением покупают высокопроизводительный винтовой дровокол. Машина заводской сборки обладает высокой стоимостью, но некоторые народные умельцы изготавливают приспособление своими руками из подручных деталей.

Дровокол гидравлический своими руками

Это не самое простое и дешевое, но достаточно мощное и очень производительное устройство, почти исключающее ручной труд при колке дров. Потребуется только устанавливать поленья на платформу и собирать готовые дрова в поленницу.

В этой схеме используются полностью готовые узлы – масляные бак и насос, мотор, гидроцилиндр, лезвие. Самостоятельно изготавливается только рама с толкателем.

В более подробной схеме хорошо видно, где наиболее слабое место изделия – там, где расположен упор цилиндра

Именно здесь с наибольшей вероятностью сорвет со станины плохо приваренный упор вместе с цилиндром, поэтому к швам в этом месте следует отнестись с максимальным вниманием

Вот так может выглядеть готовая модель.

Как видно по фото, нож в данном случае выполнен из рессоры, заточка под углом примерно 60 градусов. Толкатель сварен из металлических пластин толщиной 5…10 мм, станина собрана из уголка и швеллера. Подобрать необходимый металлопрокат придется самостоятельно, исходя из имеющихся резервов.

Основные детали и узлы устройства представлены на сборочной схеме.

Здесь:

1. станина;
2. колун (нож);
3. колеса (опционально, при необходимости периодически перемещать станок);
4. каретка, толкающая чурку на нож;
5. гидравлический цилиндр;
6. распределитель гидравлического типа с рычагом, он приводит станок в действие;
7. гидравлический насос (модели НШ-32);
8. бак для заливки жидкости (масла), объем 32 л;
9. приводной вал гидравлического насоса с карданом;
10. кожух приводного вала;
11. двигатель электрический (модель АИР80В2);
12. поворотная площадка;
13. шкив ведущий;
14. шкив ведомый;
15. приводной ремень.

Вот так в этой модели может выглядеть станина.

Узел каретки.

Поворотная площадка.

Передаточный механизм.

Устройство в сборе.

В этом видео описано изготовление самодельного гидравлического дровокола.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

• труба;
• металлический профиль;
• топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

• две металлических трубы разного диаметра;
• увесистый кусок металла в форме пластины для основания;
• непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

• цилиндр СТ – 45;
• электродвигатель;
• металл для сборки станины;
• ремни или цепь;
• пусковое устройство;
• тонколистовая сталь для изготовления защитных кожухов.

Принцип работы

Не зря ведь говорят, что все гениальное просто. Это в полной мере характеризует принцип работы дровокола из мотоблока. Это навесное оборудование, которое очень легко присоединяется к мотоблоку. Дровоколы совместимы со всеми тяжелыми моделями мотоблоков и с некоторыми легкими. Чаще всего используют дровокол на мотоблок Нева. Но можно использовать и с другими моделями. Ест лишь два ограничения: у двигателя мотоблока должно быть водяное охлаждения и его мощность должна быть не менее 8 л. с.

Его конструкция позволяет раскалывать дрова любых пород. Единственное ограничение — диаметр полена должен быть не более 45 см.

Раскалывание дров производиться с помощью мощного металлического конуса с винтовой резьбой. Он с легкостью входит между волокон древесины и разрывает их. Это приводит к раскалыванию полена пополам.

Дровокол из мотоблока всегда имеет одинаковую конструкцию, может отличаться в некоторых деталях, но принцип работы сохранятся. Как он выглядит? На станине установлен мощный металлический конус с винтовой резьбой и тонким острым кончиком. В движение его приводит вал отбора мощности с помощью ремня. При включении вал начинает вращаться, вкручиваясь в полено и разделяя его на две части. В самом начале полено надо придержать, чтобы вал смог вкрутиться в полено. Далее можно лишь контролировать процесс и убирать расколотые дрова. Дровокол имеет небольшой регулируемый столик, куда падают готовые дрова.

Преимущества дровокола:

• Простота использования
• Скорость работы
• Высокая надежность оборудования
• Мобильность

Механический дровокол на пружине.

Этот дровокол также, как и лом-колун использует физическую силу человека. Но физическая сила нужна небольшая, только чтобы вывести из равновесия балансир с колуном. Данный дровокол немного сложнее в изготовлении чем лом-колун, но более эффективный.

Усилие, которое нужно приложить для колки поленьев направлено вниз, поэтому практически нагрузка на спину отсутствует. По сравнению с лом-колуном требует значительно меньше физических усилий. Мощность удара зависит не только от физической силы человека, но и от массы колуна. У данного дровокола можно сделать достаточно мощный удар, который будет раскалывать практически любые поленья. Довольно высокая производительность.

Но у этого дровокола большие габариты и вес. Травмоопасный, но не более чем обычный топор. Требует доставки каждого полена к нему. Немного более сложный в изготовлении, чем лом-колун.

Принцип действия этого дровокола основан на ударе лезвия колуна с большой массой. Задача человека сводиться в выводе плеча дровокола из равновесия, то есть движением вниз нужно сдвинуть лезвие колуна, а оно уже из-за своей большой массы пойдет дальше по инерции. Возврат плеча дровокола в исходное положение происходит автоматически пружиной.

Чертежи конструкции дровокола. Важные моменты.

На чертежах ниже представлен дровокол на пружине. При его изготовлении все трубы можно заменить на любые другие, главное, чтобы хватило жесткости конструкции. Вместо одной толстостенной трубы сечением 40х60х6 мм можно использовать две трубы сваренные вместе с меньшей толщиной стенки и другого сечения.

Сила
удара данного колуна зависит от массы его подвижной части. Чем больше масса
колуна с грузом, тем больше энергия удара. Груз можно набрать из любых тяжелых
металлических частей, например приварить два куска рельсы. Главное, чтобы груз
был максимально большим, в идеале необходимо чтобы колун с грузом весил 50-55кг.

Пружина
должна быть достаточно мощной, чтобы удерживать плечо колуна в горизонтальном
положении. То есть здесь должен быть баланс между массой колуна с грузом и
силой сжатия пружины. Если не хватает усилия пружины, то можно добавить вторую
пружину меньшего диаметра, просто вставив её во внутрь первой пружины. Пружину
можно взять от автомобиля, примерный диаметр пружины 110мм и высота 450-500мм.
В сжатом состоянии, когда консоль дровокола находиться горизонтально, пружина
будет длиной 300мм.

Найти баланс между весом колуна с грузом и усилием пружины поможет регулируемая консоль, чем ближе будет колун к пружине, тем выше будет подыматься консоль.

Чертеж дровокола.
Чертеж дровокола.
Чертеж каркаса.
Чертеж каркаса.
Чертеж колуна.
Чертеж консоли.
Чертеж кронштейна.

Традиции или технологии?

Наши предки, и не только наши, предпочитали дрова рубить топором. Пилы появились в обиходе сравнительно недавно, и распространение имели меньшее, чем топоры. Это связано как с большими потерями материала – до 5% дерева уходит в опилки, не пригодные для растопки – так и с тем, что расколотые по волокнам поленья лучше горят и хранятся.

Традиционный топор для рубки дров называется колуном, от слова «колоть», «кол». Это массивное изделие весом обычно в 2…3 кг, со слабо выраженным лезвием и длинной рукоятью. Такая конструкция обусловлена тем, что вся сила должна уходить в удар, не отдаваясь в руках и плечах рубщика.

Однако такая работа требует достаточной физической силы и выносливости, но в большей степени – навыков. Опытные рубщики утверждают, что на любом полене есть особые точки, удар по которым способен расколоть даже самое твердое дерево без большого приложения силы.

Более современный вариант – это так называемые дровоколы.

Это механическое устройство с ручным, гидравлическим или электрическим приводом, которое позволяет раскалывать кругляк на отдельные поленья.

Поскольку изготовление обычного колуна, то есть массивного топора, в домашних условиях доступно только практикующим кузнецам с достаточным опытом и соответствующим оборудованием, поговорим о приспособлении для механизированной расколки чурбаков, которое также в просторечии называется колуном, а не только древоколом.

Винтовой конус

Из всех механических разновидностей, пожалуй наиболее простую конструкцию имеет устройство именно этого типа. Своими руками сделать такой самодельный дровокол довольно просто. К тому же, в хозяйстве могут найтись необходимые детали (двигатель, цепь, шкивы, редукторы и т. д.), так что работа потребует минимума финансовых затрат.

Единственная уникальная часть такого приспособления — это конус. Его диаметр у основания должен быть примерно 50 мм. Если не удастся найти готовый элемент, его нужно вырезать на токарном станке.

Для достаточной мощности устройства понадобится электродвигатель 5-7 кВт.

Когда решите вопрос с наконечником, можно приступать к сборке конструкции. Ниже приведены инструкции, фото и чертежи для изготовления дровокола своими руками:

1. Наконечник нужно закрепить на валу при помощи штифта. Другой вариант — сделать вал и конус с резьбой.
2. На другой конец вала надевают подшипники, приваривают звездчатую шестерню.
3. Подшипники при помощи сварки приваривают к металлическим опорам, которые будут располагаться на станине или столе.
4. Наконечник винтового конуса должен располагаться на расстоянии 10-12 см от рабочей поверхности.
5. На столешнице можно сделать две направляющие из уголков. Они должны располагаться параллельно валу устройства, по обе стороны от него, на расстоянии 5-6 см от центральной оси.
6. Цепь и электромотор нужно закрыть кожухом.

Имейте в виду, конусный дровокол достаточно травмоопасен

При работе с ним следует соблюдать особую осторожность, впрочем, как и в любом другом случае.

Простой механизм для колки дров из подручных материалов

Наш народ отличается смекалкой и любовью к нестандартным решениям. Поэтому многие мастера изготавливают дровокол механический своими руками. Он представляет из себя раму, с одной стороны которой закреплен нож, а с другой – тугая пружина. На раму закладывается чурка (чаще всего не очень большая, чтобы легко расколоть с одного раза), после чего пружина затягивается. Это делается как вручную, так и при помощи специального ворота. Потом пружина резко отпускается. Она наносит сильный удар по бревну, которое раскалывается о нож. Механизм прост, но при этом надежен, эффективен и не требует большой физической силы.

Пример ножного гидроколуна

А теперь давайте рассмотрим пример, когда вы не хотите платить за свет и за бензин или другое топливо, но какой-то простейший гидроколун хочется. Как сделать так, чтобы все работало от человеческой силы? На самом деле просто.

Как это работает в жизни, можно посмотреть на видео:

Материалы и инструменты для сборки:

• гидравлический домкрат;
• профильная труба 40х50;
• уголки;
• стальные пластины толщиной 6-8 мм;
• резиновый жгут;
• кусок металла толщиной не менее 30 мм (для создания клина, который будет раскалывать древесину);
• болты М12;
• сварка, болгарка, измерительный инструмент, дрель и прочее.

Процесс изготовления

Шаг 1. Изготавливаем раму.

Основа служит профильная труба диаметром 40х50 мм. Но в одиночку она не справится и может согнуться. Тут варианта 2. Либо берем толще трубу, либо усиливаем существующую. С первым вариантом все понятно, а как сделать второй можно увидеть на фото. Делается простая ферма.

Чтобы изготовить ползунок необходимо воспользоваться уголком. Режем на необходимые отрезки и свариваем. Основная задача сделать свободное скольжение по направляющей, но сильные следите чтобы не появились сильные люфты. Для усиления места, куда в последствии будет упираться шток гидравлического домкрата, приваривается косок пластины.

Шаг 2. Делаем основу для домкрата.

Требуется гидравлический домкрат с подъемной мощность в 10 т. Но можно мощность подобрать и меньше, к примеру, 6 тонн тоже справляется достаточно хорошо. Но необходимо подготовить хорошую опору. Для этого берем полоски металла толщиной 6–8 мм и привариваем под пятку домкрата.

Шаг 3. Ручка.

По задумке домкрат работает от ноги, поэтому приходится модернизировать ручку. Для этого просто свариваем детали для получения необходимого изгиба удобного для ноги. Можно также приварить специальную педаль, чтобы нога не соскальзовала. Для возврата ручки в исходное положение, можно воспользоваться пружиной. Но автор пошел более сложным путем и приварил ролик и привязал к ручке жгут.

Шаг 4. Нож.

Режущую часть делаем из стали не менее 3 мм. Затачиваем в виде клина. Для крепления к направляющей используем винты М12. Винты требуют периодической проверки.

Фото ножа для колки дров

На этом ножной пресс для колки дров готов. Основное его преимущество, он не требует много ресурсов, весь подходящий материал можно найти в гараже. Источник http://www.sense-life.com/hands/drovokol.php
