Отопление загородного дома. отработанные варианты

Какой внутренней системе топления отдать предпочтение

Проект отопления загородного дома строится не только на выборе типа энергоносителя и котла, но и типу поступления тепла в помещение. Их существует несколько.

Видео описание

В нашем видео продолжим тему отопления в доме и прямо наглядно сделаем проектное решение отопления для дома:

Водяной обогрев

Самая распространенная, надежная и эффективная для большинства пользователей система подачи тепла. Представляет собой систему (замкнутый контур) по которому движется (беспрерывно) горячая вода, согревая комнаты. Функцию нагревателя выполняет котел, к которому подводится трубная разводка, примыкающая к радиаторам отопления. Именно он отвечает за нагрев воды и подачи ее к каждому радиатору.

Отдав тепло вода, уже охлажденной, поступает снова в котел, нагревается до нужной температуры и снова повторяет свой технологический цикл.

Общая схема водяного отопленияИсточник rusolymp.ru

Здесь можно использовать котел любого типа, работающем на любом виде топлива. Водяная система обогрева подразделяется на две подгруппы, по типу движения теплоносителя:

Естественная циркуляция

Здесь вода движется по трубопроводу без какого либо принуждения со стороны механических устройств. Достигается такой эффект только посредством правильного монтажа всех компонентов тепломагистрали – все трубы должны располагаться под определенным углом наклона. Иначе система работать не будет.

Естественная подача воды по трубам к радиаторамИсточник vse-otoplenie.ru

Принудительное движение теплоносителя

Более проста в использовании и монтаже. Выполняет ту самую функцию, но с помощью циркуляционного насоса. Здесь трубы и разводку можно располагать как угодно. Единственным требованием для этой системы считается установка дополнительного источника электропитания (розетки) для насоса.

Принудительная подача горячей воды по системеИсточник opalennia.com

Воздушное отопление

Этот проект можно осуществить только при постройке дома. Для уже построенного здания обустройство будет чрезмерно дорогим, так как эта технология предусматривает обустройство воздуховодов (из металла, пластика или текстиля), через которые подается нагретый теплогенератором воздух.

Бывает принудительным и гравитационным. Естественный воздухообмен происходит по законам физики – теплый воздух поднимается к верху, холодный устремляется вниз. Принудительный способ отличается от предыдущего тем, что воздушные потоки перемещаются за счет установки вентиляционного оборудования.

Для организации воздушного отопления надо тщательно рассчитывать схемы движения теплых и холодных воздушных потоковИсточник nts-sk.ru

Электрическая

Эта технология предусматривает установку:

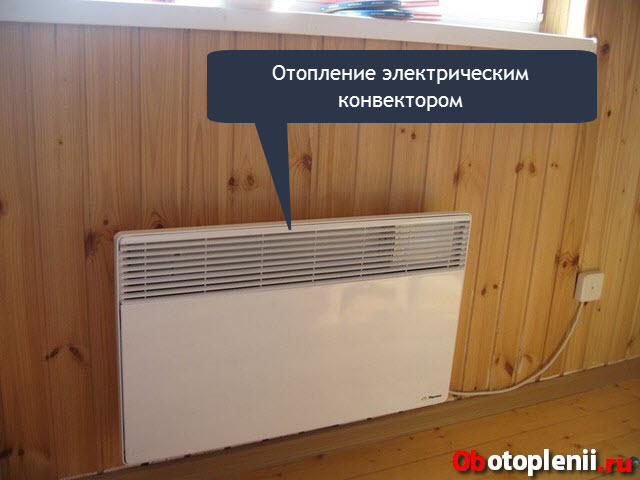

• электроконвекторов;
• инфракрасных длинноволновых обогревателей;
• систем «теплый полы».

Для достижения максимального эффекта, уютного микроклимата рекомендуется комбинировать в одном проекте несколько электроприборов для обогрева дома.

Такое отопление нельзя считать экономным, платежи за электроэнергию обязательно увеличатся. Если это не по карману, то следует выбирать более дешевый способ обогрева.

Водяное отопление от электрического котлаИсточник de.decorexpro.com

Что входит в профессионально составленный проект системы отопления

Заказывая проект у профильных специалистов фирмы, заказчик на руки должен получить:

1. Титульный лист с оригинальной печатью организации.
2. Пояснительная записка (в обязательном порядке) к созданному проекту.
3. План разводки коммуникаций (общий).
4. Высотный план той же разводки.
5. Смета: за проект, материалы, на виды работ и их стоимость.
6. Спецификация материалов и спецоборудования.
7. Проект в виде подробного эскиза.
8. Чертеж с точной деталировкой и размерами всех основных и дополнительных узлов.
9. План проводки инженерных коммуникаций, места подключения и врезки.

Перед созданием проекта на место должен прибыть инженер, который произведет нужные замеры, составит предварительный чертеж. После чего с заказчиком составляется договор, рассматриваются все возможные варианты с учетом предпочтений и пожеланий клиента. Каждый заказчик вправе потребовать у проектной компании копию проекта в электронном виде или запросить его копию в бумажном.

Видео описание

Где могут быть допущены ошибки при организации отопления дома, подробно в этом видео:

Обращаясь к профильным фирмам заказчик не только экономит денежные средства, но и получает гарантию того, что его отопительная система будет работать правильно, долго и функционально. Не нужно будет ничего переделывать, а главное – не бояться за жизнь своих близких.

Подробнее о теплоносителе и его свойствах

Жидкости, идеально подходящей для любых систем отопления, не существует. Каждый из вариантов, представленных на рынке теплоносителей, имеет конкретные характеристики, например, диапазон рабочих температур.

Если нарушить границы указанного диапазона, система отопления просто «встанет», а при худшем исходе полопаются трубы и выйдет из строя дорогостоящее оборудование.

Кроме температурных параметров, жидкость для трубопровода обладает такими свойствами, как вязкость, антикоррозийность, способность выделять токсичные вещества. Анализ необходимых качеств показал, что лучшими жидкими теплоносителями являются очищенная вода и специальный химический раствор – антифриз.

В таблице показано основное преимущество антифриза на основе этиленгликоля – максимальный показатель температуры замерзания -40ºС, тогда как вода превращается в лед уже при 0ºС

Заливка антифриза необходима в домах, которые не являются постоянным местом жительства. Обычно оставляя здание в холодный сезон, владельцы сливают воду, чтобы избежать аварии и поломки оборудования. Антифриз удалять не нужно – по возвращении можно сразу включать котел без опасения протечки или разрыва.

При экстремальных температурах химический теплоноситель, изменив свою структуру, сохраняет прежние размеры. Проще говоря, он превращается в гель, сохраняющий свойства без изменения. Когда температура достигает комфортной отметки, гелеобразная структура вновь становится жидкой, полностью сохранив свой первоначальный объем.

Еще немного полезной информации об антифризе:

• служит не менее 5 лет, одна заливка способна выдержать 10 отопительных сезонов;
• текучесть в 2 раза превышает аналогичный показатель воды, следовательно, требуется следить за герметичностью соединений;
• повышенная вязкость требует врезки более мощного циркуляционного насоса;
• способность расширения при нагреве влечет за собой установку объемного расширительного бака.

И нужно всегда помнить, что химический раствор токсичен и опасен для здоровья человека.

Антифриз для заливки в домашние системы отопления продается в пластиковых канистрах объемом от 10 л до 60 л. Средняя стоимость – от 750 до 1100 руб. за 10 л

Несмотря на выдающиеся характеристики антифриза, вода в качестве теплоносителя более популярна. Она обладает максимально возможно теплоемкостью, которая равняется примерно 1 ккал. Это значит, что нагретый до 75ºС теплоноситель при остывании в радиаторе до 60 ºС отдаст помещению около 15 ккал тепла.

Вода доступна. Если снабдить систему водоснабжения надежными фильтрами, можно использовать бесплатный вариант – воду из собственной скважины. Она не содержит опасных химических соединений и при аварии не вызовет отравлений.

Отрицательной стороной воды является содержание некоторых минеральных солей, вызывающих коррозию. Проблема решается простым кипячением или использованием вместо колодезной воды дождевой (или талой).

Существуют сложные системы очистки и подготовки воды для частного дома: кроме универсального очищения вода проходит несколько ступеней, чтобы стать питьевой или годной для заливки в отопительный контур (+)

Воду не рекомендуют использовать в домах для периодического проживания.

Двухтрубная попутная схема системы отопления

Двухтрубная схема является наиболее качественной с точки зрения управления. В ней отопительные приборы подключены к трубопроводам параллельно. Этот принцип дает удобство в регулировании температуры, позволяет отключить отдельные приборы для профилактики и ремонта.

Часть теплоносителя из подающего трубопровода поступает в радиатор, основная масса движется в последующие отопительные устройства. Этот тип обвязки применим для автономных и централизованных систем отопления. Установка термостатических головок может полностью автоматизировать процесс управления отоплением.

Описание монтажа двухтрубной системы отопления своими руками

При организации отопления необходимо учитывать не только какой котел использовать, о чем говорилось в предыдущих разделах, но и какой будет разводка. Существует два типа разводки: однотрубная и двухтрубная. Однотрубная система представляет собой всего один контур или, попросту, одну трубу, которая проходит через все отопительные приборы – батареи. Что касается двухтрубной, то здесь устанавливается два стояка. По одному идет подача теплоносителя, а по второму, так называемая обратка – возврат теплоносителя в нагреватель.

Казалось бы разницы нет, но на самом деле она существенна. В первую очередь, при двухтрубной схеме можно на каждом радиаторе регулировать теплоотдачу. Возможно вы видели стоящий на трубе, идущей к радиатору кран. Перекрывая его можно уменьшать или увеличивать количество тепла, идущего от радиатора. Говоря бытовым языком, если дома жарко – кран закрываем, если холодно, то открываем. В результате регулируем тепловой режим комфортности в комнате.

Что касается технических характеристик, то при двухтрубном отоплении температура держится равномерно по всему контуру, а вот при однотрубном идет потеря тепла на каждом следующем радиаторе.

В многоэтажных домах используется исключительно двухтрубная система.

Что бы у себя дома установить такую систему необходимо будет приобрести:

• Отопительный котел может быть газовым, жидкотопливным, твердотопливным или электрическим.
• Расширительный бак.
• Циркуляционный насос. Он ставится, если вы монтируете с принудительной циркуляцией.
• Комплект труб необходимой длины.
• Радиаторы.

Общая схема двухтрубной системы отопления выглядит:

В зависимости от типа дома можно выбрать для себя один из нескольких вариантов отопления. Если дом одноэтажный, то хорошо подойдет горизонтальная система монтажа. Трубы при этом, прокладываются горизонтально. Если же в доме несколько этажей, то устанавливается вертикальная, стояковая. Монтируется несколько стояков, которые располагаются вертикально, а к каждому стояку подключается радиатор.

Есть различия по монтажу в зависимости от расположения котла и расширительного бака. Устанавливать эти элементы можно в подвале и на чердаке. В первом варианте трубы проводятся в промежутках между полом и подоконниками. Во втором же варианте трубы прокладывают под потолком, а от них идут уже разводки к радиаторам.

И последнее, что необходимо выбрать – это естественная циркуляция будет у вашей системы или же при помощи насоса. От этого будет зависеть непосредственно монтаж труб.

Итак, когда вы выбрали тип отопительной системы, нарисовали ее схему и приобрели все необходимые материалы, можно приступать к монтажу.

Что включают в себя эти работы

Первым этапом устанавливается отопительный котел и монтируются трубы для подачи воды к радиаторам. Затем устанавливается расширительный бак со сливным краном и контрольным патрубком. Теперь можно прокладывать магистраль. Вместе с основной магистралью прокладывается обратная. В неё врезается насос. И последним этапом идет установка радиаторов. Разводка труб к радиатором может быть разной. Ниже показано несколько вариантов такой разводки.

На радиаторах на входе и выходе рекомендуется устанавливать краны. В случае поломки радиатора с помощью кранов можно отключить подачу воды на неработающий радиатор не отключая всю систему. Кроме того, необходимо установить кран Маевского. С его помощью стравливается воздух при запуске и ее завоздушивании.

После того, как система была смонтирована, всё установлено, можно приступать к пробному запуску. Он нужен для проверки работоспособности. Первым делом необходимо перекрыть все установленные краны.

Вода в систему подается постепенно, первым заполняется контур подачи воды к радиаторам. На самом первом радиаторе открывается входной кран и кран Маевского, через который стравливается воздух. Как только из крана Маевского потечет только вода (без воздушных пузырьков) его необходимо закрыть и открыть выпускной кран. Подобные действия проводятся на каждом радиаторе отопления.

В результате вы заполните систему водой, вытравив из нее воздух и она будет уже готова к полноценной работе.

Как и какую систему отопления выбрать для частного дома

Обладая информацией о принципах работы в частных домах систем отопления разных типов, вам предстоит выбрать наиболее оптимальную для вашего жилища.

Если для дачного домика вполне подойдет электрическое теплоснабжение, то в деревянном доме, в котором проживание семьи будет постоянным, целесообразно использовать водяную систему. В таком случае теплоснабжение будет обеспечиваться местной котельной. Если с электроэнергией перебоев не наблюдается, возможна организация в таком доме электрического отопления.

Важным условием того, какую систему отопления выбрать для частного дома, является получение всей необходимой информации об источнике тепловой энергии в данной местности.

Помимо этого, еще одним важным моментом в выборе отопительной системы для частного дома является ее стоимость, которая зависит, в свою очередь, от цены трубопровода и топлива, а также стоимости необходимого оборудования, монтажных работ и обслуживания.

Обязательно нужно учесть все затраты (как финансовые, так и трудовые), которые будут приходиться на используемое топливо — его доставку, хранение и заготовку (в том случае, если используется твердое топливо в виде угля или дров). Необходимо выполнить тщательный расчет, показывающий расход топлива. Здесь важны два аспекта: продолжительность отапливания (только в летнее время или на протяжении всего года) и объем помещений.

Главное условие при выборе отопительной системы — ее способность создать комфортные условия для проживания в доме. Это следует учитывать в первую очередь, а уже затем — стоимость услуг теплоснабжения.

Разновидности жидкостных автономных отопительных систем

Отопительные системы обогрева индивидуального дома с использованием в качестве теплоносителя воды и незамерзающих жидкостей (антифризов) отличаются по ряду признаков, основные различия:

По типу используемого топлива. Самыми популярными видами энергии для нагрева теплоносителей являются электричество, газ, жидкие горючие углеводородные смеси (дизельное топливо, мазут, масло, керосин), большое количество твердых горючих материалов – дрова, уголь, торфяные брикеты и пеллеты различного состава. Электроэнергия может быть получена как от энергетических компаний, так и самостоятельно при использовании солнечных батарей, ветровых или гидравлических генераторов.

По виду тепловых генераторов. В современных отопительных системах для передачи энергии теплоносителю используют нагревательные котлы, имеющие конструктивные особенности и различия между аналогами для каждого вида топлива. При недостатке средств многие умельцы собирают автономное отопление своими руками, используя вместо заводских котлов самостоятельно собранные конструкции преимущественно на твердом топливе, типичный пример – металлическая печка в жилом помещении с расширительным баком на чердаке и стальной трубопроводной системой с радиаторами.

Рис. 7 Принцип работы и основные узлы газового конвектора

По материалу трубопровода. Полимерные трубы из полипропилена ПП, сшитого полиэтилена и металлопласта РЕХ постепенно вытесняет изделия из металлов, на объектах старой постройки по-прежнему используются наружные стальные трубопроводы для подводки воды к радиаторам. Некоторые домовладельцы при наличии значительных финансовых средств делают подводку теплоносителя через медные трубопроводы полностью или на отдельных участках. Современные продвинутые системы монтируют из специальных тонкостенных стальных труб по обжимной технологии соединения элементов сантехнической арматуры с помощью фитингов.

По методу подачи теплоносителя к теплообменникам. Существуют 2 основных способа подачи нагретой жидкости к патрубкам радиаторов отопления – однотрубный и двухтрубный, иногда используется комбинированное подключение. Для подсоединения трубопровода теплых полов применяется коллекторная разводка, позволяющая подключать к одному распределительному узлу несколько контуров, системы из большого числа радиаторов подсоединяют через гидрострелки или радиаторное коллекторы. При подключении теплообменных радиаторов используют различные схемы разводки трубопроводов – лучевую, тупиковую, попутную, специальную горизонтальную (ленинградка).

Также существуют различные способы подключения входных и выходных патрубков теплообменных радиаторов к тепловой магистрали – вертикальный, горизонтальный, диагональный, нижний.

Рис. 8 Схемы разводки труб

По расположению накопительного бака. Расширительный бак, являющийся важным элементом любой отопительной системы, может быть герметичного типа заводского изготовления (гидроаккумулятор красного цвета) и вмонтирован в контур в любом удобном месте – такие системы называют закрытыми, так как к теплоносителю не имеется прямого доступа. Перемещение жидкости по трубопроводу в системах данного типа осуществляется с помощью циркуляционного электронасоса, устанавливаемого внизу недалеко от котла рядом с гидроаккумулятором.

У другой разновидности отопительных систем, называемых самотечными, накопительный бак устанавливается вверху на чердаке, трубопроводы имеют небольшой уклон при подходе к радиаторам, на их выходе малый угол наклона выдержан в сторону котла. Циркуляция жидкости в системе происходит самотечным методом за счет того, что нагретая вода или антифриз имеют меньшую плотность и поэтому выталкиваются вверх более плотными холодными слоями.

Рис. 9 Открытая отопительная система

Новейшие отопительные системы

Пример довольно доступной и в то же время эффективной системы, подходящей как для загородного дома, так и для квартиры, – электрический теплый пол. Понеся сравнительно небольшие расходы на устройство такого обогрева, можно обеспечить жилище теплом и не покупать никаких котлов. Недостаток один — стоимость электроэнергии. Но учитывая, что современный напольный обогрев довольно экономичен, да при наличии многотарифного счетчика данный вариант может оказаться приемлемым.

Для справки. При устройстве электрического теплого пола используется 2 вида нагревателей: тонкая полимерная пленка с нанесенными углеродными элементами либо греющий кабель.

В южных регионах с высокой солнечной активностью неплохо себя показывает еще одна современная отопительная система. Это водяные солнечные коллекторы, устанавливаемые на кровле зданий или других открытых местах. В них с минимальными потерями вода нагревается напрямую от солнца, после чего подается в дом. Одна беда – коллекторы абсолютно бесполезны ночью, а также в северных регионах.

Различные гелиосистемы, берущие тепло от земли, воды и воздуха и передающие его в частный дом – это установки, в которых реализованы самые современные технологии отопления. Расходуя всего 3—5 кВт электроэнергии, эти агрегаты способны «перекачать» извне в 5—10 раз больше тепла, отсюда и название – тепловые насосы. Дальше с помощью этой тепловой энергии можно нагревать теплоноситель или воздух, — на ваше усмотрение.

Примером воздушного теплового насоса может служить обычный кондиционер, принцип работы у них одинаков. Только гелиосистема одинаково хорошо обогревает загородный дом зимой и охлаждает летом.

Общеизвестный факт: чем инновация в системе отопления эффективнее, тем она дороже, хотя и требует меньших расходов при эксплуатации. И наоборот, дешевые в монтаже высокотехнологичные системы электрообогрева заставляют нас платить впоследствии за израсходованное электричество. Тепловые насосы же настолько дороги, что большинству граждан постсоветского пространства они недоступны.

Вторая причина, почему домовладельцы тяготеют к традиционным системам, — это прямая зависимость современного отопительного оборудования от наличия электроэнергии. Для жителей отдаленных районов этот факт играет большую роль, оттого они предпочитают строить печи из кирпича и топить дом дровами.

Элементы отопительной системы

В загородных домах лучше сделать водяное отопление. Этот способ считается традиционным. Тепло в дом поставляется с помощью теплоносителя, который может нагреваться различными энергоносителями.

В такую систему входят следующие составляющие:

• приборы отопительной системы;
• источник тепла;
• трубопроводная сеть.

Если у Вас нет времени и возможности самостоятельно заниматься отоплением, то обращайтесь в Инженерную компанию GWDE. Специалисты по монтажу инженерных систем качественно выполнят свою работу и дадут на нее гарантию до 7 лет.

Полноценная работа невозможна без такого оборудования, как:

• расширительный бак;
• буферная емкость;
• циркуляционный насос;
• распределительный коллектор;
• приборы автоматизаций;
• гидравлический разделитель;
• нагревательный бойлер.

Важно, что для водяной системы отопления обязательным элементом оборудования является расширительный бачок. Все остальное устанавливается в том случае, если требуется.

Альтернативные способы отопления

В последнее время получили признание и стали пользоваться большой популярностью альтернативные способы отопления. Ярким примером может послужить тепловой насос, в основе работы которого лежит передача тепловой энергии от холодной среды (земля, атмосфера) к более теплой, в качестве которой выступают батареи системы отопления. Правда, стоимость такого оборудования превышает 10000 долларов, зато можно с уверенностью сказать, что вы являетесь владельцем не только экономного, но и экологически чистого отопления.

Неплохим вариантом является и солнечный коллектор, которым можно пользоваться в светлое время суток. В основе его работы лежит возможность преобразования солнечной энергии в световую. Так как данное оборудование используется не круглосуточно, то оно может быть только лишь вспомогательным, используемым для снижения финансовых затрат.

Котлы на газу

Если по близости имеется магистральный газопровод, оптимальным отопительным котлом будет оборудование на газу. Для этих агрегатов характерна надежность и эффективность, ведь КПД обычно не опускается ниже 87%. Дорогостоящие конденсационные модели обладают КПД на уровне 97%. Газовые отопители отличаются компактностью, безопасностью и хорошим уровнем автоматизации. Обслуживание оборудования данного типа проводится раз в год: все, что при этом обычно требуется – проверить или поменять настройки. Бюджетные газовые котлы обойдутся на порядок дешевле, чем твердотопливные. Наличие дымохода в этом случае также обязательно.

Подключение радиаторов к двухтрубной системе

Установленные батареи присоединяются к магистралям в процессе монтажа, правильное подключение радиаторов отопления при двухтрубной системе – это боковое либо диагональное. Все существующие способы показаны на рисунке:

Как видите, способ №2 не рекомендован к исполнению, поскольку при таком присоединении часть отопительного прибора не прогревается, особенно верхние углы.

К какому температурному балансу приводит нижнее подключение радиатора к двухтрубной системе, хорошо иллюстрируют рисунки:

Батареи, задействованные в вертикальной схеме, обычно имеют боковое присоединение (способ №3). В горизонтальных же системах наиболее предпочтительна диагональная схема подключения (способ №1), благодаря этому достигается максимальная теплоотдача отопительного прибора, что и представлено ниже на изображении:
