Виброплита с электродвигателем своими руками

Главные характеристики и разновидности

Главными характеристиками являются:

• масса;
• производительность;
• глубина уплотнения;
• площадь основания;
• вибрационное усилие;
• мощность двигателя.

Характеристика по массе

• с массой 70-200 кг применяют при укрепительных и уплотнительных работах на обочинах, при ямочном ремонте дороги. Инструмент массой до 100 кг используют также на небольших стройках.
• с массой больше 200 кг используют для уплотнения грунта у труб, для устоев мостов, для засыпки траншей.

По производительности

В зависимости от того, какую площадь можно обработать за единицу времени, виброплиты могут иметь производительность 100-920 м кв/час.

По глубине уплотнения

Глубина уплотнения зависит от мощности и массы виброплиты:

• глубина уплотнения 15 см – для уплотнения песка или гравия, при этом масса виброплиты не превышает 80 кг;
• глубина уплотнения порядка 25 см – для ландшафтных работ, масса плиты при этом около 95 кг.

По площади основания

Площадь основания всецело зависит от мощности двигателя. Глубина уплотнения больше при максимальном вибрационном усилии, а оно является следствием большой мощности и малого основания.

Выпускаются оборудование таких видов:

• электрические;
• бензиновые;
• дизельные.

Электрические виброплиты: достоинства, недостатки

Обычно электрические виброплиты применяют для трамбовки грунта и песка. Они обладают малыми весом и мощностью, работают на глубину до 3 м.

Площадь использования электрической виброплиты ограничена длиной кабеля и напряжением сети (42, 220 или 380 В), вес 40-80 кг.

К достоинствам можно отнести:

• низкий уровень шума при работе;
• простота в эксплуатации;
• маневренность;
• долговечность;
• ее можно использовать в закрытых помещениях, так как не выделяет вредных газов.

У электрической виброплиты только один ощутимый недостаток: обязательно нужен электрокабель, за которым приходится постоянно следить, оберегая от повреждений.

Цены на электрические виброплиты зависят от характеристик прибора. Например, виброплита СО-325 с глубиной уплотнения 100 мм стоит около 30280 руб, а СО-218М с глубиной уплотнения 225 мм стоит уже дороже – около 43730 руб.

Мобильные модели на бензине — удобно и автономно

Работают от бензинового двигателя мощностью от 4 до 13 лошадиных сил, который заправляется бензином марки не ниже А95 (или маслом). Расход топлива от 0,8-1 л бензина и выше. Тяжеловесные плиты массой 300-500 кг оснащены двигателями с воздушным или жидкостным охлаждением.

Достоинства:

• бензиновая виброплита автономна и мобильна, может работать везде, где есть масло и бензин;
• функциональность практически не зависит от холода, жары или атмосферных осадков.

Недостаток: не может эксплуатироваться в закрытых помещениях, так как выделяет вредные для здоровья выхлопные газы.

Стоимость бензиновой виброплиты зависит от характеристик прибора. Например, GROST VH 50 с массой 54 кг и мощностью двигателя 2,5 л/с стоит 27550 руб, а SPLITSTONE VS-246E12 с массой 140 кг и мощностью двигателя 6 л/с стоит дороже – 62660 руб.

Более производительные дизельные модели

Дизельная виброплита оснащена одноцилиндровым двигателем, обычно с воздушным охлаждением. Максимальный вес – 1000 кг, самые мощные дизельные модели могут заменить собой каток весом в 7 тонн.

Достоинства:

• износостойкость;
• выдерживает максимальные и длительные нагрузки;
• высокая производительность;
• малый расход топлива (от 0,4 л/ч и выше в зависимости от мощности).

Недостаток: использовать в закрытых пространствах нельзя, хотя число вредных выбросов меньше, по сравнению с бензиновыми плитами.

Поскольку расход топлива меньше, чем у бензиновых, то цена значительно выше. Например, виброплита дизельная TSS-MS120-K стоит 52470 руб, а виброплита дизельная реверсивная TSS-MS330-KE – 127160 руб.

Материалы и инструменты

Для изготовления вибромашины потребуется электрический или бензиновый двигатель. Это самая затратная деталь, которую можно приобрести в магазине или, например, использовать привод от стиральных машин, газонокосилок и другого аналогичного оборудования. В том случае, если используется электрический вибродвигатель, то мотор должен работать от бытовой однофазной сети в 220 Вольт.

Также потребуется рабочая платформа, которая может быть выполнена из прочного стального листа толщиной не меньше 8 сантиметров. Минимальные размеры рабочей платформы — 80 на 45 сантиметров. Оптимальный вес металлической заготовки должен составлять 60 килограммом и более. Использовать лёгкие рабочие платформы не рекомендуется, так как качество уплотнения грунта при использовании такой техники будет далеким от идеала.

Для изготовления своими руками виброплиты электрической 220 В потребуются также следующие детали:

• Труба для изготовления ручки.
• Пластиковые или металлические колеса от тележки.
• Обрезки труб для колесной оси.
• Эксцентрик или ременной привод.
• Мягкие эластичные подушки из резины для ручки.
• Болты М10 и М12 в зависимости от используемого привода.
• Два швеллера, которыми вибратор будет крепиться к основанию.

Края плиты следует слегка подогнуть, что предупредит нежелательное заглубление в грунт рабочей платформы. Вручную согнуть толстую стальную заготовку затруднительно. Необходимо отступить от края стальной виброплощадки около 10 сантиметров и сделать болгаркой пятимиллиметровые надрезы, после чего аккуратно молотком, подбивая края, загнуть их приблизительно на 30 градусов. В нарезанных местах стальная заготовка сваривается инвертором, что позволит повысить общую прочность выполненной конструкции.

К виброплите приваривают швеллеры, к которым в последующем будет крепиться используемый электрический или бензиновый привод

Качеству сварки швеллеров следует уделить должное внимание, так как на основание в процессе работы техники будет приходиться повышенная нагрузка. При некачественно выполненном креплении виброплиту просто сорвет со швеллеров, а эксплуатировать такую технику попросту небезопасно

Выполняется крепление двигателя, для чего в швеллерах дрелью делают отверстия и фиксируют привод с помощью болтов M 10 или М12.

Далее переходят к изготовлению ручки, которая выполняется из стальной трубы. На трубу для погашения вибрации надевают эластичные подушки, которыми также следует заизолировать места соединения ручки и привода виброплиты. Эластичные подушки можно изготовить из поролона, прорезиненных изделий или аналогичных материалов.

Улучшить качество утрамбовки песка и других сыпучих материалов, можно предварительно смачивая поверхность, после чего выполняют ее уплотнение. Можно модернизировать технику, закрепив впереди рабочей панели небольшой пластиковый бак, в котором выполняют отверстия, из которых будет сочиться вода и смачивать поверхность перед ее непосредственным уплотнением.

С помощью такого простейшего вибробункера, изготовить который самостоятельно не составит труда, можно с легкостью уплотнять песок и утрамбовывать грунт на глубину приблизительно в 10 сантиметров. Там же такая техника может использоваться для работы со щебнем и другим мелкофракционным материалом.

Завершающие работы

После сборки плиты все металлические части необходимо прогрунтовать и покрасить для защиты от коррозии. Подводящий кабель надежно закрепить на управляющей рукоятке, чтобы исключить вероятность наезда на него. Выключатель двигателя должен быть размещен на самой конструкции, чтобы обеспечить возможность аварийной остановки во время работы.

После этого виброплиту, сделанную своими руками, необходимо испытать. Лучше всего для этого подходит свежевскопанная земля. Проверка на насыпном материале не даст опробовать работу на полной нагрузке.

Как видим, сделать вибрационную машину самостоятельно вполне возможно. Но для этого необходимо обладать начальными знаниями и опытом слесарных и сварочных работ.

	Заготовка деталей для крепления вала. Заготавливаются два куска угольника длиной по 10 см. и два кожуха ступиц на металлических пластинах. В эти кожухи ступиц потом впрессуем подшипники.
	Сборка виброузла. Из заготовленных деталей собираем виброузел, в котором зафиксированы подшипники с продетым в них валом. С торца на вал крепится шкив.
	Изготовление рамы и площадки для крепления мотора. Из профильной трубы сваривается рама с внешним периметром 40×60 см. Из стального листа толщиной 8 мм нарезается пластина 40×50 см.
	Сборка петель. Напротив приваренных к пластине колец, к раме привариваем ответные кольца, так, чтобы их расположение полностью совпало.
	Сборка всего узла. Подготовленную раму и поворотную пластину соединяем шпилькой через петли. Учитывая то, что конструкция будет вибрировать, шпильку вставляем через резиновые втулки.
	Регулировка ремня. Для того чтобы задать подходящую степень натяжки ремня, с обеих сторон пластины, через шайбы, на вертикальную шпильку накручиваются гайки.
	Монтаж стоек под раму. С каждого угла рамы приваривается по опоре длиной 10 см. Из листовой стали толщиной 8 мм вырезаются ответные опоры, которые будут крепиться к подошве виброплиты. Соединение опор будет выполняться через резиновые эластичные подушки.
	Сборка амортизирующих опор. Заготовленные опоры и ответные планки, через резиновые подушки, стягиваются болтами.
	Установка двигателя и примерка виброузла.
	Подготовка плиты под подошву. Лист стали толщиной 10 мм размечаем так, чтобы получился прямоугольник 40×120 см.
	Обрезка углов. По углам подготовленной плиты отмеряем по 50 мм с каждого края и соединяем метки диагональной линией, чтобы получился треугольник с прямым углом.
	Загиб переднего и заднего края плиты. От переднего и заднего края отмеряется 100 мм, и на этом расстоянии чертится линия, параллельная краю пластины.
	Сборка всех элементов. Собранная ранее конструкция, включая крепёжные кронштейны и моторную раму, прихватывается на подошву сваркой. Заодно провариваются линии сгиба по переднему и заднему краю сгиба подошвы.
	Сборка и монтаж рукояти. В задней части подошвы привариваются петли, к которым крепится рукоять, сваренная в форме буквы «П» из профильной трубы.
	Подключение и пробный запуск. Силовой кабель, через УЗО, подсоединяется к двигателю. Вибромашина включается в сеть и выполняется пробный запуск.

Изготовление универсальной виброрейки

Чтобы собрать достаточно мощное виброоборудование, потребуются (кроме электродвигателя на 220 V) еще такие материалы:

• стальной швеллер (шириной до 120 мм) либо профильная металлическая труба;
• железные или алюминиевые уголки;
• кусок жести примерно 500 на 200 мм;
• болты с гайками или винты;
• насадка на вал (муфта) со смещенным центром тяжести;
• пусковая кнопка;
• питающий кабель;
• пусковое устройство;
• арматурные прутья или металлические трубки.

Из инструментов понадобятся:

• электродрель со сверлами по металлу;
• сварочный аппарат и электроды к нему;
• гаечные ключи;
• молоток;
• плоскогубцы;
• угловая шлифовальная машина;
• рулетка с маркером.

Виброрейку собирают по такому алгоритму:

• отмечают на швеллере (или трубе) нужную длину;
• отрезают с помощью болгарки лишнее от заготовки;

• по центру приваривают через определенный промежуток, используя сварочный аппарат, два уголка для монтажа на них электродвигателя;
• просверливают в них отверстия;
• монтируют электрический двигатель на уголки, прикрепляя его с помощью болтов с гайками;
• на вал набивают насадку, которая будет создавать колебания;
• вокруг самодельного вибратора из жести делают защитный кожух;
• подключают кабель питания через кнопку (вместо нее можно просто обойтись вилкой под розетку) к электродвигателю;

• приваривают ручки из арматуры или металлической трубы;
• запускают устройство в работу.

Расстояние между уголками зависит от конструкции и габаритов электромотора. Для большего удобства эксплуатации самодельной техники не ее рукоятки следует надеть куски резинового шланга или обмотать их изоляционной лентой.

Виброрейка, собранная на базе мотора от стиральной машинки, продемонстрирована в видеоролике ниже.

Сделать виброрейку для бетона своими руками либо виброплиту для утрамбовывания щебня, гравия, песка можно разными способами. Домашние умельцы придумали множество вариантов, отличающихся своей конструкцией, используемыми для их создания материалами. Чтобы выполнить одноразовую работу, можно собрать простейшее приспособление для виброутрамбовывания. Если необходимо в быту регулярно уплотнять бетонный раствор или сыпучие материалы, то потребуется изготовить более сложное и производительное виброоборудование. Во всех случаях созданная конструкция должна соответствовать элементарным требованиям техники безопасности, чтобы при ее эксплуатации не получить травмы.

Критерии выбора устройства

На качество работы влияют несколько условий. Для получения отличного результата необходимо учесть все свойства модели и подбирать площадочный утрамбовщик, ориентируясь на стоящие перед агрегатом задачи.

Характеристика по массе

Это основное качество вибратора для утрамбовки любой поверхности, которое влияет на результативность выполнения поставленной задачи

На это необходимо обратить особое внимание при покупке или изготовлении самодельной виброплиты. Своими руками собранное устройство часто имеет перекос в сторону одной особенности, поэтому необходимо разобраться во всех характеристиках механизма

По весу устройства для вибротрамбовки распределяются таким образом:

• Лёгкие модели массой до 75 килограммов подходят для работы на поверхностях с небольшой (до 15 сантиметров) толщиной слоя грунта: тропинки в саду, придомовая территория для укладки плитки или ковриков.
• Средние с толщиной осадки до 25 см достаточно универсальны. Они с одинаковой эффективностью справятся с нетяжелыми работами, помогут при укладке асфальта и тротуарной плитки. Их вес находится в диапазоне 75—90 кг.
• На стройке при заливке фундамента и укреплении низа коммуникационных канав, а также укладки нескольких слоёв асфальтового покрытия пригодятся среднетяжёлые вибромашины массой до 140 килограммов и глубиной уплотнения до 60 сантиметров.
• Тяжёлые плиты выполняют те же работы, что и предыдущие и весят более 140 кг.

Баланс между массой подошвы и мощностью силовой установки — главное, что влияет на выполнение устройством своих задач. Перекос в сторону тяжести плиты утопит установку в грунте, малый вес при излишней силе давления на основание не достигнет нужной плотности поверхности. Оптимальным считается соотношение массы плиты в 100 килограммов к мощности привода 5 лошадиных сил.

Дополнительные критерии

Кроме основных, имеются ещё характеристики, на которые необходимо обратить внимание. Они оказывают не меньшее влияние на эффективность работы и управление механизмом:

• Сила вибрации.
• Габариты подошвы.
• Мощность двигателя.
• Вид топлива.

Сила давления плиты на единицу площади, подвергаемой обработке, зависит от размера основания.

Топливо, которое потребляют вибротрамбовщики, традиционное — бензин, дизель и электроэнергия. Все профессионалы признают преимущество плиты, работающей с бензиновым двигателем. Они неприхотливы к условиям труда, стоимость их находится посередине, если сравнивать с аналогами. Дизельные агрегаты — самые дорогие и шумные из всех. Единственное преимущество — экономичный двигатель. Электрический инструмент наиболее дешёвый, по производительности он не отстаёт от бензиновых, но привязан к электросети.

Наиболее сбалансирована мощность у лёгких вибраторов. Спектр выполняемых ими работ не предполагает серьёзных характеристик для техники. Мотор с мощностью, соответствующей характеру работы и весу подошвы, поедет сам, а оператору останется только задавать направление.

Полезные функции

Все вибрационные установки имеют добавочные приспособления, облегчающие труд или дающие дополнительную защиту. Для того чтобы переместить аппарат на новое место работы, наличие колёс и складной рукоятки сделает эту задачу выполняемой без лишних усилий.

Различные кожуха защитят машину от попадания частиц утрамбовываемой поверхности. Система смачивания плиты эффективна при укатывании горячего асфальта. Без неё он будет прилипать к верхнему слою.

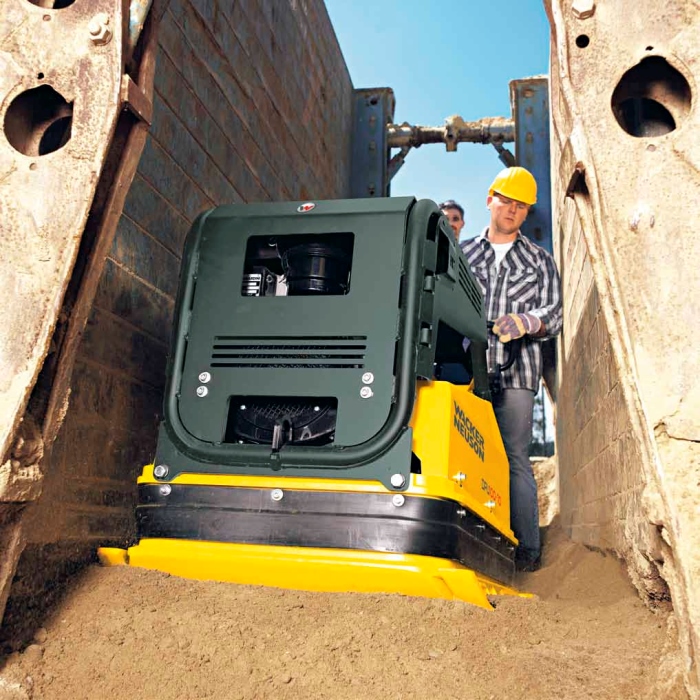

Работы по укреплению дна в траншеях или утрамбовка грунта в узких местах практически невозможна без обеспечения реверсивного движения.

Материалы и инструменты для сборки виброплиты

Собранная вибротрамбовка своими руками позволяет, в первую очередь, сэкономить собственные средства.

Конструкция самодельной виброплиты довольно проста, поэтому ее вполне можно собрать своими руками.

Для изготовления плиты понадобится двигатель, который будет обеспечивать вибрацию. Из всех компонентов, составляющих инструмент, этот самый затратный. Вполне подойдут площадные вибраторы, работающие от бытовой сети. Можно выбрать модель, работающую от сети 220 В, такими являются, например, ИВ-99Е или ИВ-98Е.

В продаже имеются модели используемые 380 В. Такой двигатель тоже подойдет для изготовления машины, но на участке трехфазное питание провести сложно, поэтому использовать его не рекомендуется.

Устройство двигателя на виброплиту.

Бензиновые двигатели тоже можно использовать, например, трехтактный с одним цилиндром от Honda. Вполне подойдет и двигатель, от старой, или уже не используемой бензопилы. В качестве электропривода можно применить двигатель от сверлильного станка.

Следующий шаг – найти материал для рабочей платформы. Вполне подойдет стальной лист, толщина которого должна составлять не меньше 0,8 см, вес – не меньше 60 кг. Размер листа должен быть 80х45 см. На поверхности листа не должно быть никаких неровностей. Если все основные детали найдены, можно собрать дополнительные:

• пластиковые колеса от тележки – 2 шт.;
• болты М10;
• болты М12;
• швеллеры – 2 шт.;
• эластичные подушки для рукояти – 2 шт.;
• отрезки трубы;
• полая труба – 1,2 м;

Для работы потребуются инструменты:

• молоток;
• слесарные инструменты;
• болгарка;
• сварка.

http:

После подготовки всех материалов и инструментов можно приступать к сборке устройства.

Виброплита своими руками — это не так сложно, как может показаться на первый взгляд

По многочисленным просьбам, публикую процесс изготовления виброплиты своими руками.

Виброплита своими руками

Необходимость в данном девайсе возникла при обустройстве дорожек из тротуарной плитки на приусадебном участке.

В 2010 году я не нашел где взять виброплиту в аренду в своем городе, а покупать для укладки 100 квадратных метров тротуарной плитки было накладно, поэтому и решил сделать своими силами.

Видео как работает виброплита сделанная своими руками.

Подробнная информация про —>> Вибратор однофазный площадочный ИВ-99Е (220В)

Металлическое основание для виброплиты

За металлом для площадки отправился на металлобазу. Купил листовой металл толщиной 8мм и размером 80см на 45см. Площадка обошлась примерно в 800 руб. (точно не помню)

Подробнная информация про —>>Листовой металл

С двух сторон сделал надрез в металле болгаркой на расстоянии 10 см от края на глубину около 5 мм и с помощью молотка загнул градусов на 20-30, чтобы виброплита не закапывалась в трамбуемый материал.

Надрез болгаркой в основании виброплитыЗагиб основания плошадки виброплиты

Потом взял электросварку и заварил место надреза, чтобы зафиксировать положение торцов виброплиты.

Сварка надрезанного металла основания виброплиты

Сварщик из меня никудышный, но главное держится! Кстати все попытки согнуть металл без надрезов не увенчались успехом, поэтому лучше сразу брать в руки болгарку и надрезать.

Сварной шов на вибраторе

После этого отрезал два швеллера для крепления вибратора к плите.

Швеллер для крепления вибратора к плитеПривариваем швеллер к основанию виброплиты

Вот на этом этапе неумение качественно сваривать, не много подпортило проект. Пока я один за другим тратил электроды на получение качественного сварного шва, площадку от нагрева немного выгнуло по диагонали. Т.е. если сейчас поставить виброплиту на ровную поверхность, два диагональных угла приподняты примерно на 2-5 мм. Я думаю этого можно было избежать если был бы опыт в сварке, или предложите свои варианты. Может нужно было приваривать швеллера не поперек, а вдоль? Может быть.

Сверлим отверстия в швеллерах под болты для крепления вибратора

Далее фотографии сделанные спустя 2 года работы самодельной виброплитой.

Вибратор прикручен болтами М10.

Прикручиваем вибратор болтами М10 к основаниюПрикручиваем вибратор болтами М10 к основанию

Самое интересное, это эксперименты с креплением ручки к виброплите. Процесс подбора конструкции был долгим, затратным и не всегда успешным. Расскажу только о том варианте на котором остановился.

На авторынке приобрел по 100 рублей две подушки двигателя от ВАЗ 2101 (от копейки), дешевле не нашел .:)

Они достаточно крепкие, чтобы справляться с вибрацией от двигателя, и не много гасят ее.  Но только с ними ручку не удержишь, вернее суставы на руках рассыпятся. Поэтому поиск продолжался. В сетевом магазине «Крепмаркет» я нашел что нужно. Две очень мягкие и эластичные подушки, через которые и закрепил ручку к виброплите.

Крепление ручки к виброплитеКрепление подушки двигателя к виброплитеКрепление подушки двигателя к виброплите

Плита получилась достаточно тяжелая (относительно конечно) примерно 60-70 кг. И таскать ее на себе тяжко, поэтому я отрезал от трубы два кольца, приварил их сваркой к основанию самодельной виброплиты и вставляю в них два простецких пластиковых колеса на болтах, купленных в каком-то магазине, торгующем всевозможными тележками. И теперь процесс транспортировки виброплиты стал значительно легче.

Виброплита своими руками — испытай свои возможности

Отрезок трубы для вставки колесОтрезок трубы для вставки колес

Ручку сделал из полой трубы длинной 120 см.

Виброплита своими руками

Теперь про эксплуатацию виброплиты, сделанной своими руками.

Бюджет проекта составил около 10 000 руб. Рассчитывал меньше, но…

Во время работы для еще большего гашения вибрации на ручке помогает петля из любой крепкой веревки и если держаться именно за нее, а не за металлическую ручку, то вибрация практически не чувствуется.

Трамбует эта виброплита увлажненный песок примерно сантиметров на 10 в глубину, щебень тоже трамбует, но по ощущениям виброплите не хватает веса чтобы хорошо его трамбовать.

В принципе для дорожек в саду нормальный вариант, а для фундаментных работ, асфальтных и т.д. — слабовато и легковато.

Как собрать виброплиту своими силами

Материалы

1. Лист стали размером 50х80см и толщиной 8 мм;
2. Площадочный вибратор и электродвигатель к нему, к примеру ИВ-98Е. Некоторые умельцы мостерять виброплиты с двигателем от стиральной машины
3. Два куска швеллера длинной до 45см;
4. Болты М10 и М12 с гайками и шайбами;
5. Металлические трубы длинной в 1,5 м и диаметром 20-25 мм;
6. Амортизаторы.

Инструмент

1. Аппарат для сварки,
2. молоток,
3. болгарка с отрезными кругами,
4. дрель и комплект сверл по металлу к ней,
5. набор гаечных ключей,
6. рулетка и маркер.

Пошаговая инструкция по сборке виброплиты

1. На стальном листе, с двух сторон, выполняют надрезы примерно 5 мм глубиной, этого достаточно, чтобы согнуть лист. Причем от переднего надрез должен отступать на 10 см, а от заднего на 5 см.
2. Сгибают края листа под углом на 20-30 градусов, а места сгиба заваривают.
3. Заготовленные швеллера приваривают параллельно согнутым краям. Расстояние от центральной линии листа до швеллеров около 5-10 см.
4. В центр швеллеров монтируют вибратор, закрепляя его ножки с помощью электродрели и болтов с гайками и шайбами;
5. Плите крепят амортизационные подушки;
6. Из трубы формируют п-образную ручку, на краях которой высверливают отверстия под болты;
7. С помощью металлических уголков через амортизаторы закрепляют ручку к подошве;
8. Присоединяют кабель электропитания, обеспечивают пускозащиту.

Выполненная таким образом виброплита будет иметь массу около 60кг. Для удобства её транспортировки можно к ней добавить ось с колесиками.

Перед первым запуском конструкции проверьте все её узлы на надежность крепления, отсутствие. повреждений и сколов. Держите её в чистоте, и самодельная виброплита прослужит очень долго.

Если для механизма вы выбрали бензиновый двигатель, то придется почаще чистить свечи, проверять уровень масла, менять фильтры.

Первый раз масло следует поменять уже через 25 часов работы, после можно через 80-100часов. Масло заливать лучше при нагретом, но выключенном двигателе.

Сделав виброплиту своими руками можно сэкономить до 10 000рублей.

Принцип работы и характеристики устройства

Устройство виброплиты довольно простое. На тяжелой платформе устанавливается вибратор, сверху которого расположен двигатель. Двигатель с вибратором соединяются с помощью муфты и клиноременной передачи.

Таким образом, двигатель создает вращательные движения, которые передает вибратору, преобразующему их в колебательные.

Эти движения передаются плите, а затем материалу, который утрамбовывается, частицы начинают двигаться и заполняют все пустоты в насыпи.

В результате получается очень плотное ровное покрытие. Если виброплита имеет задний ход, это позволяет работать в траншеях и узких котлованах.

Рабочая плита может быть стальной или чугунной. От качества материала, из которого она изготовлена, зависят ее характеристики. Если чугун низкого качества, то при работе по песку и гравию плита может покрыться трещинами.

Вибрационное усилие определяет, насколько плотно будет утрамбовываться поверхность. При одинаковой массе виброплита с более высоким вибрационным усилием будет утрамбовывать поверхность лучше. Поэтому для более плотных поверхностей следует выбирать механизм с самым высоким показателем.

Машины, имеющие показатель ниже 10кН не годятся для утрамбовки асфальта. Для укладки тротуарной плитки виброплиты, имеющие вес от 75 до 90 кг не должны иметь вибрационное усилие свыше 18-20 кН, иначе плитка будет вдавливаться в основание и может даже разрушиться.

Основной ее недостаток – наличие электрической сети. Радиус действия такой ограничен расположением источника электрического тока и длиной шнура. Бензиновый двигатель удобный в применении.

Мощность двигателя влияет на передвижение виброплиты. Чем выше этот параметр, тем легче работать с плитой. Плита с мощным двигателем сама передвигается. Если мощность недостаточна, то плита может зарываться в грунт, особенно под уклон.

Основным параметром виброплиты является ее масса, именно на него надо обращать внимание при выборе нужной модели и подборе комплектующих, чтобы сделать ее своими руками. Согласно этому параметру модели делятся на четыре класса:

Класс	Масса, кг	Максимальныйслой поверхности, см	Применение
Легкие	75	15	Ландшафтные работы, утрамбовка тротуарной плитки, укладка демпфирующих полиуретановых ковриков
Универсальные	75-90	25	Ландшафтные работы, ремонт покрытия дорог и ямочный ремонт на асфальте
Среднетяжелые	90-140	60	Укладка слоями дорожного покрытия, засыпка траншей вокруг фундамента
Тяжелые	140 и выше

Виброплиты отличаются направлением движения во время утрамбовки. Они могут быть прямыми и реверсными. Прямые двигаются лишь вперед. Если необходима повторная утрамбовка, то надо разворачиваться и повторять утрамбовку, что ведет к значительным временным затратам.

Реверсный ход дает возможность заднего хода, поэтому увеличивает качество виброутрамбовки и сокращает время работы. Реверс применяется на плитах весом не менее 100 кг.

Полезной функцией для виброплиты является наличие системы орошения. Без нее плита может прилипать к грунту, особенно к асфальту. Единственно, следует следить, чтобы вода не попадала на двигатель.

Чтобы продлить срок службы механизма, ремни и муфту надо защитить специальным кожухом. При наличии кожуха в механизм не будут попадать частицы утрамбовываемой поверхности, что исключит поломку машины.

Смотрите нашу видео-подборку по теме:

Особенности уплотнения песка

Трамбовка песка своими руками отличается некоторыми нюансами, которые следует учитывать при создании прочного основания под бетонную плиту.

В первую очередь стоит определиться с типом песка, который лучше всего подходит для этих целей. Лучше использовать гравелистый материал, однако не рекомендуется засыпать для трамбовки мелкофракционный песок. Чем крупнее будут зерна, тем большей устойчивостью на сжатие будет обладать основание, благодаря чему можно избежать усадки будущего дома или парковочной площадки.

Если вы планируете возвести монолитную конструкцию, то лучше всего отдать предпочтение речному или карьерному песку средней фракции. Однако даже в этом случае на подстилающий слой будут оказывать влияние грунтовые воды. Поэтому, чтобы предотвратить процесс размывания основания, нужно уложить на дно траншеи геотекстиль, и только после этого засыпать песок.

Помимо этого, перед засыпкой песка, его нужно обязательно просеять, так как присутствие посторонних примесей (особенно глины) может сказаться на его свойствах. Следите за уровнем влажности материала, идеальная консистенция будет в том случае, если из песка можно скатать небольшой шарик, который рассыплется не сразу. Соответственно уровень влажности песка должен быть в пределах 8-14%.

Соответственно 50% успешной укладки гравийно-песчаной подушки зависит от самого материала, остальные 50% приходятся на оборудование. Как уже говорилось раннее, для этих целей можно использовать специализированные машины, однако намного дешевле изготовить ручной трамбовщик самостоятельно.

Как правильно трамбовать?

Чтобы каркас строительного фундамента был прочным, площадка из песка должна быть идеально ровной и очень плотной. Этот эффект достигается за счет того, что при качественно выполненной трамбовке у подложки гарантированно происходит необходимая усадка. Так это или нет, после окончания работ результат необходимо проверить. Осуществляется контроль качества работ веревочным маятником или нивелиром.

Чтобы выполнить правильно и с высоким качеством трамбовку песка виброплитой, следует соблюдать следующие важные нюансы:

• виброплита покажет свою эффективность, если толщина песчаного слоя не превышает показатель, равный 0,6 м;
• перед началом выполнения работ песчаный слой промачивают равномерно водой, но делать это нужно равномерно и без излишеств;
• по рабочей поверхности необходимо выполнить 5-7 проходов в том и обратном направлении.

Для обустройства садовых дорожек, перед постройкой гаража, перед установкой фундамента загородного дома нередко песчаную подушку подготавливают ручным способом. Трамбовка песка может быть выполнена виброплитой или вручную. Самостоятельная подготовка поверхности обойдется намного дешевле, чем ее выполнят наемные мастера.

Рассмотрим, как выполняется ручная трамбовка песка.

• Приобретают готовое или самостоятельно изготавливают приспособление для ручной трамбовки Т-образного вида – горизонтальную пластину делают размером примерно 30х30 см, а ее вес должен быть не менее 15-20 кг. Для удобства работ к бруску рукояти по боковым сторонам приделывают 2 ручки – эти захваты нужны для того, чтобы приспособление можно было поднимать сразу двумя руками. Если конструкция для трамбовки оказалась слишком легкой, ее дополнительно утяжеляют металлом или цементом.
• С помощью самостоятельно сделанного инструмента по рабочей поверхности песчаной смеси наносят равномерные и многократные удары. С помощью этих ударов удается достичь удаления пустот и воздуха, а также уплотнить между собой фракции песка. Трамбование выполняется слой за слоем – когда утрамбован 1 слой, сверху на него подсыпают следующую порцию песка.

Процесс утрамбовывания песка – не такой уж сложный, но довольно ответственный этап в строительстве. От качества его выполнения зависит успех всей дальнейшей работы, поэтому подходить к нему нужно внимательно и добросовестно.

В следующем видео показана трамбовка песка.
