Вертикальный мангал: особенности, виды, цена и преимущества

Виды и конструкции

Существуют 2 вида вертикальных мангалов – стационарный и переносной. Более распространенный и компактный вариант – разборный. Он состоит из боковых стенок, решетки, закрывающей топливо и поддона для жира

Обратите внимание на то, что в такой конструкции придется часто переворачивать шампуры, чтобы мясо и другие продукты равномерно приготовились со всех сторон

Если вы планируете сделать экспериментальный мангал своими руками – используйте конструкцию открытого типа без внешнего корпуса. Каждый мужчина может попробовать соорудить функциональную шашлычницу своими руками либо усовершенствовать конструкцию по своему усмотрению. Минимальное количество сварных швов сделает изготовление мангала из стали простой задачей даже для неопытных мастеров. Стационарный вариант представляет собой конструкцию, спаянную с монолитной поверхностью.

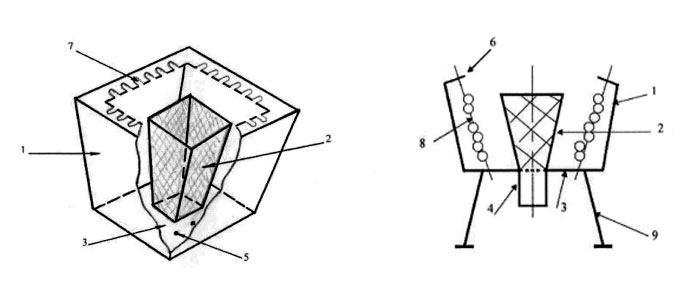

Внутри мангала есть закрывающаяся сетка для топлива, снизу располагаются воздуховод и отверстия для шампуров. Боковины стационарного устройства являются монолитными, чтобы горячий воздух задерживался внутри как можно дольше. Это способствует равномерному и быстрому приготовлению продуктов. В таких больших стационарных мангалах можно поместить до 30 шампуров, что намного больше, чем в классической горизонтальной конструкции.

Вертикальный мангал имеет сверх-надежную конструкцию. Основание сделано из прочных кованых элементов, что придает устойчивость конструкции. В изготовлении нагревательного узла используется трехмиллиметровая сталь, остальные детали имеют, как правило, толщину 2 мм. Дополнительная гальваническая обработка мангала значительно увеличивает срок его службы.

По сути, конструкция вертикального мангала напоминает собой принцип действия самовара. Только вместо воды воздействию высокой температуры здесь подвергаются продукты. Есть и электрические аналоги такой шашлычницы, например, электрогриль или агрегат для приготовления шаурмы. Только вертела для мяса здесь находятся в центральной части, а не по краям, как у вертикального мангала.

Интересно, что многие умельцы используют в качестве закрытого корпуса для изготовления вертикального мангала весьма необычные конструкции. Например, они делают его из барабана стиральной машины, автомобильных дисков или использованного корпуса газовых баллонов.

Особенности конструкции правильного мангала

В конструкциях мангалов предусматривают ряд дополнительных опций, делающих пользование приспособлением более удобным.

Жаровня

В мангале с регулировкой высоты углей предусматривают два уровня установки дна. Планируя долгую готовку или использование дров, дно устанавливают в нижнее положение, что делает жаровню более глубокой. Если же нужно приготовить одну партию блюда дно устанавливают в верхнее положение, насыпав небольшое количество угля. Так можно регулировать расстояние от углей до мяса в мангале заранее.

Регулировка высоты углей поднятием дна смотрите в минутном видео:

Изменение расстояния между продуктом и углями в процессе жарки может производиться:

• при помощи подставок, которые потом убираются,
• перемещением шампура в глубокие прорези.

Прорези для шампуров

Прорези под шампуры предусматривают для ограничения самопроизвольного разворота шампура. Их нарезают на одинаковом расстоянии друг от друга по длинным сторонам жаровни, иногда разной формы на двух стенках. Для более длинных шампуров углубления делают также на торцах корпуса.

Прорези бывают:

• щелевидные;
• треугольные;
• закругленные;
• резные.

Устойчивость шампура при развороте обеспечивает его витая часть, так называемая улитка. С ее помощью шпага держится в нескольких положениях. Шампуры нормально справляются со своим заданием на ровных боковинах: углубления им не нужны, то есть бесполезны.

Минусы прорезей в том, что они:

• не позволяют регулировать расстояние между шампурами, ведь не всегда на них надеты куски одинакового размера: сегодня жарим шашлычки из куриных сердечек, используя 12 шампуров, которые можно положить гуще, а завтра — вырезку целиком на 4 шпагах;
• мешают свободно отодвинуть шашлыки в сторону, чтобы поправить угли;
• круглые неудобны для установки плоского шампура на ребро;
• фигурные завитки, образованные лазерной резкой, могут быть опасны, если за них зацепится одежда.

Применение вырезов обосновано в случаях:

• у вас простые прямые шампуры без завитка возле ручки;
• применяется электропривод, автоматически вращающий шпажки;

пазы разной глубины служат для изменения расстояния от шампура до углей.

Ручки

Для удобства переноски жаровни предусматривают ручки, которые привариваются к узкой боковой части.

Ручки мангала делают:

• из уголка;
• арматуры;
• дерева.

Их можно выполнить прорезными, жесткими, навесными, складными. Конструкция выбирается индивидуально, главное чтобы рукоятка удобно ложилась в руку.

Ножки и подставки

Высота мангала для жарки шашлыка может регулироваться высотой ножек или специальной подставкой.

Мангал на две решетки с перегородкой в жаровне. Высокие съемные ножки

Ножки бывают:

• из арматуры;
• профильной трубы;
• уголка;
• складные;
• выполненные единой конструкцией шашлычницы.

Идеально иметь длинные и короткие ножки. Шашлычницу с короткими ножками можно устанавливать на стол, а также проще перевозить. Длинные съёмные ножки удобны при транспортировке и хранении.

В стационарном варианте ножки можно заменить подставкой для мангала. Подставка позволяет не только удобно и надежно установить жаровню, а также размещать шампуры, посуду, дрова. Формы подставок зависят от конструкции самой жаровни. Один вариант — простые крепкие стойки. Другой – более сложные многофункциональные конструкции с разделочным столиком, дровником, коваными элементами.

Подставки под мангал делают:

• из трубы;
• кованых элементов;
• столов;
• станины от шейной машинки.

Отверстия

Почти во всех моделях мы видим отверстия или прорези в стенках и дне.

Считается, что через отверстия в мангале происходит подсос воздуха, что не дает погаснуть углям, подымает их температуру. Здесь мнения расходятся по следующим причинам:

• При невысоких стенках жаровни воздух и так нормально проходит к углям.
• Поступление воздуха через боковые стенки, особенно при ветре, делает горение неконтролируемым, приводит к подгоранию продуктов.
• Температура у стенок значительно выше, чем в центре, угли быстрее прогорают, повышается расход топлива.

Специалисты рекомендуют проверенный дедовский способ: раздувать затухающие угли опахалом. Сторонники инновационных технологий пользуются специальным феном, который помогает разжигать, а также раздувать угли.

Изготовление: тонкости процесса

Чтобы сделать сборный мангал своими руками, необходимо чертежи с бумаги сначала перенести на металл и вырезать детали. В качестве примера рассмотрим мангал для шашлыка объемом 60 на 30 на 15 сантиметров.

В этом случае чертеж будет выглядеть следующим образом:

два боковых элемента с размерами 60 на 15 сантиметров;

днище мангала размером 60 на 30 сантиметров;

две торцевые стороны с размерами 30 на 15 сантиметров.

Ножки могут быть как отдельными элементами, так и продолжением торцевых элементов. Если отдавать предпочтение последнему варианту, то в чертеж торцевых сторон необходимо внести ряд корректив. Следует отметить, что для удобства пользования мангалом, его высота должна составлять около одного метра. Однако тут все зависит от роста человека, так что допускается отклонение от данного параметра примерно на 20 сантиметров.

Перед вырезкой деталей конструкции следует решить, какие крепления будет иметь такой складной мангал.

Обычно они бывают двух видов:

в форме металлических уголков;

форточными навесами, которые обычно привариваются к основанию.

Если же под рукой нет сварки, то это не значит, что нельзя воспользоваться вторым вариантом. В этом случае просто нужно применить систему пазов, что позволит сделать не менее надежные крепления. Однако для этого на чертежах боковых частей необходимо сделать два или три выступа, которые по своей форме будут напоминать букву «Г». Если говорить о размерах выступов-креплений, то он должны составлять где-то полтора на три сантиметра.

Кроме того, в детали торца на чертежах следует внести места, где необходимо сделать распилы вертикального типа, чтобы вставлять в них крепления. Их можно сделать и для того, чтобы прочно зафиксировать днище мангала. И лишь после того, как вопрос с креплениями будет решен, можно приступать к тому, чтобы вырезать детали из металлических листов. Лучше всего осуществлять создание деталей при помощи болгарки.

Когда они будут сделаны, то необходимо качественно отшлифовать все срезы. Следует быть максимально осторожным, так как порезаться об острые края металла очень легко. Также в торцах вашего мангала требуется проделать отверстия, которые будут служить ручками для него. С их помощью, если будет необходимость, можно будет легко нести мангал на природу или же переставить его с места на место.

После завершения процесса шлифовки деталей снизу боковых стенок потребуется проделать при помощи дрели два ряда отверстий с диаметром около одного сантиметра. Благодаря наличию таких отверстий воздух сможет попадать к углям. Лучше всего их располагать в так называемом шахматном порядке примерно в 40-50 миллиметрах друг от друга.

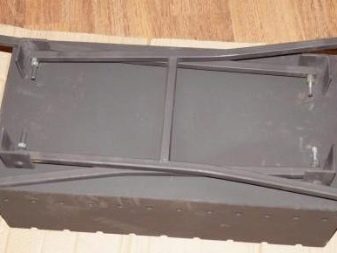

Если же по каким-то причинам вы решили сделать ножки мангала съемными, то на всех углах дна мангала следует приварить гайки или же уголки для крепления ножек. Их, кстати, можно сделать либо из уголков, либо же из металлической трубы.

Когда все будет выполнено, то станет необходимо собрать складной мангал, чтобы оценить его функциональные возможности. Это поможет найти недочеты, если таковые будут, и оперативно их устранить.

Изготовление вертикального мангала своими руками

При наличии некоторых навыков, свободного времени и места, где будут проводиться работы, подобную конструкцию можно изготовить самостоятельно. При этом столь необычный мангал не потребует инженерного образования, а вот умение работать с УШМ и сваркой не будет лишним.

Закрытый вариант

Для работы можно использовать самые разные материалы. Чугун − устойчив к износу, но его трудно обрабатывать. Оцинкованная сталь красиво смотрится, но, когда температура становится очень высокой, может выделять вредные вещества. Впрочем, добиться такого нагрева во время жарки шашлыка маловероятно. Наибольшее распространение получила нержавеющая сталь. Многие производители признают её как самый подходящий материал, так как ей не страшны температурные скачки. Ниже представлена схема № 1.

Работу следует начинать с подготовки чертежа. Это позволит избежать ошибок с размерами и правильно вычислить пропорции. Стороны внешнего короба лучше делать трапециевидными. Толщина стали может быть от двух до четырёх миллиметров. Но более правильным будет диапазон от трёх до пяти миллиметров.

Тонкий металл подвержен деформации и уже за три года использования полностью обгорит. Его хорошо применять для разработки компактного, переносного мангала. Толстая сталь делает конструкцию тяжёлой, но увеличивает прочность и продлевает эксплуатационный срок до десяти и более лет.

Сужающаяся в нижней части и имеющая расширение вверху конструкция даёт возможность быстро устанавливать шампуры. Да и наблюдать за процессом приготовления будет намного легче. Важный момент такого варианта конструкции − экономия горючего материала. Сваривать стороны, нужно под углом в семьдесят пять градусов.

Для того, чтобы шампуры могли держаться, по периметру верхней части навариваются планки. Можно, загнув края короба, сделать прорези, в которых и будут размещаться шампуры. Расстояние между прорезями должно быть не меньше шести сантиметров. Если прорези достаточно большого размера − это позволит регулировать расстояние между жаровней и шампуром. Ниже − схема №2.

В процессе приготовления шампуры можно менять местами. Те, на которых мясо менее прожарено, располагайте ближе к центру, а где оно уже дошло до кондиции − по углам. Дело в том, что жар внутри мангала распределяется неравномерно. В центральной части он сильнее, а по углам слабее.

Высота топливной части мангала должна соответствовать коробу и иметь равные с ним пропорции. Но размер должен быть меньше в два раза. Внешний кожух от «топки» должен находиться на расстоянии не меньше двадцати сантиметров.

В отличие от нержавеющей стали, обычный металл необходимо окрасить. И если для своей конструкции вы выбрали именно такой материал, то не поленитесь нанести и акриловый лак, который способен противостоять влаге.

Если изделие не будет покрашено, то очень скоро на нём образуется ржавчина, прослужит оно недолго. Внутреннюю поверхность не имеет смысла окрашивать, ведь никакая краска не сможет противостоять сильному жару, а вот наружные поверхности − необходимо. Это защитит от коррозии и позволит конструкции органично смотреться в любом окружающем пространстве. Краска должна быть экологически безопасной и термостойкой.

Открытый вариант

Вертикальные мангалы могут не иметь внешнего корпуса. Такую конструкцию лучше сделать разборной, чтобы её можно было взять с собой на пикник. Центральная часть, как и в закрытом варианте, предназначена для топлива. Вот только на неё необходимо закрепить планки с выемками для установки шампуров.

Шампуры на этих планках будут расположены классическим способом — горизонтально. Но безвредность мангала будет сохранена. Огонь находится в стороне от мяса, а не непосредственно под ним. Такая конструкция может быть как односторонней, так и двухсторонней. Вот только вращать шампуры нужно почаще, чтобы мясо равномерно прожаривалось со всех сторон. Схема №3.

Недостаток такого мангала − более длительная процедура приготовления. Ведь угли находятся в отдалении от продукта. Да и сила привычки играет свою роль. Многие любители шашлыка будут против такой конструкции. Какой же шашлык без дымка?!

Лучшее расстояние между шампурами на мангале для приготовления вкусных блюд

Мясо хорошо прожаривается только в том случае, если конструкция собрана правильно. Чтобы узнать, как правильно сварить мангал размеры и чертежи, нужно пройти все этапы самостоятельного изготовления:

• на бумаге рисуется эскиз. Детали вырезаются и используются в качестве макета;
• на стальные листы наносится точечная разметка по макетам. Сначала нужно вырезать дно и боковины – две квадратные, две прямоугольные;
• все детали скрепляются с помощью сварочного оборудования;
• из согнутого металла вырезаются ножки одинакового размера и привариваются к основной заготовке;
• конструкция собирается и проверяется на прочность.

Какого размера должен быть мангал: возможные варианты

Ещё до покупки либо самостоятельного изготовления стоит задуматься о том, какого размера должен быть мангал. Здесь возможно множество вариантов. В продаже есть изделия со стандартными габаритами. Их массово выпускают различные производители. Если такой вариант не устраивает, стоит сделать выбор в пользу индивидуального проекта. Предлагаем познакомиться с их отличительными особенностями.

Габариты варьируются в широком диапазоне ФОТО: svarkaprosto.ru

Стандартные размеры мангала для шашлыка

В зависимости от производителя, размеры мангала для шашлыка могут варьироваться в широком диапазоне. Однако чаще всего их ширина составляет 0,3–0,4 м, если планируется использовать шампуры на 8 –9 кусочков мяса. Глубина может меняться от 15 до 18 см при толщине стенок 4–8 мм.

Стандартные изделия, как правило, прямоугольной формы ФОТО: vosaduly.ru

Прорабатывая чертежи стандартных мангалов, производители стремятся выбрать такие размеры, которые позволят обеспечить хорошую прожарку мяса и предотвратить его пригорание. Также учитываются условия эксплуатации. Длина стационарных моделей может достигать 1 м, а для переносных изделий правильными габаритами являются 0,6–0,7 м.

Переносные модели изготавливают небольшими для удобной транспортировки ФОТО: foodcity-pro.ru

Возможные вариации

Не всегда стандартные конструкции способны удовлетворить потребности владельцев. В такой ситуации можно поварьировать геометрическими параметрами. Они могут меняться в достаточно большом диапазоне

Важно, чтобы готовое изделие было способно:

• придать приготавливаемому блюду неповторимый вкус и аромат. Для этого оно должно способствовать равномерной прожарке мяса с сохранением сочности;
• выдавать максимум тепла при минимальном расходе угля либо дров;
• быть прочным и комфортным в использовании. Варьировать можно не только геометрические параметры, но и форму.

Возможны различные вариации ФОТО: kiprinform.com

Как сделать из трубы жаровню: этапы сборки

Для изготовления вертикального мангала вам потребуется кусок трубы длиной около 60–70 сантиметров.

ФОТО: YouTube.comПо центру куска следует сделать продольную разметку, оставив с краёв примерно по 10 сантиметров. Условно разделите трубу на промежутки по 5 сантиметров

Используя линейку и нехитрые расчёты, сделайте разметку для резки: ровные треугольники с основанием в 2 сантиметра и высотой, соответствующей разметкеФОТО: YouTube.comИспользуйте болгарку с отрезным кругом для резки трубы по размеченным линиям

Правильно подберите круг для работы, это важно

ФОТО: YouTube.comВсе края нужно зачистить от неровностей надфилем. Это обезопасит вас от травм при перевозке и установке мангала

На этом этапе основная часть жаровни готова. Когда вы будете её устанавливать, то треугольные отверстия должны быть основанием вверх.

Грамотно подобранные размеры для металлических конструкций

Чтобы металлический мангал получился правильный, необходимо учесть все, от роста владельца до количества кусков, насаживаемых на шампур.

Ширина

Ширина мангала определяется длиной шампуров. Полная длина стандартного шампура 45 см, рабочая зона — 30 — 35 см. С учетом небольшого запаса максимальная ширина жаровни – 35 см.Увеличение размера ведет к неправильному распределение жара, потере тепла, неравномерному приготовлению продуктов.

Какой высоты должен быть мангал

Высота мангала для шашлыка — одна из важных характеристик. Чтобы пользоваться шашлычницей было комфортно, она не должна быть слишком низкой или высокой. Полная высота мангала определяется с учетом роста владельца и составляет 0,8 – 1 м. Чтобы уточнить эти размеры нужно замерять расстояние от земли до локтя.

Длина

Правильная длина мангала рассчитывается по формуле: L = N * l, где N – количество шампуров, l – расстояние между их осями, равное 7 — 10 см.

К примеру, одновременно готовящиеся 6 порций шашлыка займут длину: 6 * (7 — 10) = 42 — 60 см. Если шпажки подвинуть чуть ближе к торцам, достаточно небольшого приспособления длиной 40 см. Если предпочитаете поместить шпаги свободно или добавить еще 2-3 – выбирайте длину 60 см.

Стандартные прямоугольные решетки для барбекю 30 х 28 см также впишутся в правильные размеры мангала из железа: на 2 решетки подойдет длина шашлычницы от 60 см. При этом можно комбинировать одну решетку и шампуры.

Для более многочисленных компаний выбирают длину шашлычницы 80 см.

Приспособления большей длины в домашних условиях используют редко. Они находят свое применение в заведениях общественного питания, кейтеринге.

Глубина

Глубина мангала определяется исходя из расстояния от продукта до углей и толщины слоя топлива.

Правильное расстояние от углей до мяса в мангале – от 12 до 15 см. Расстояние выверено многолетним опытом любителей, подтверждено профессионалами, а также объясняется законами физики.

Здесь важен каждый сантиметр – ведь действующий жар, обратно пропорционален квадрату расстояния до углей. На практике это означает, что если уменьшить расстояние от шампура до углей в 2 раза с 12 до 6 см, то тепловое воздействие увеличится в 4 раза.

Если расстояние будет меньше – шашлык снаружи будет обжариваться намного интенсивнее, быстрее подгорать. При этом внутри он может не прожариться, особенно если куски надеты плотно, а также достаточно крупные. Шампуры нужно часто переворачивать. Кроме того, огонь, появляющийся при возгорании углей от капающего жирного сока, может сжечь блюдо, оставив от него лишь угольки.

Увеличение расстояния имеет такие минусы:

• Замедляется приготовление.
• Корочка образуется медленнее или совсем не образуется. Из мяса выпаривается сок, оно получается суховатым.
• Больший расход угля.

С учетом толщины слоя угля 5 — 10 см оптимальную высоту стенок мангала выбирают от 15 до 25 см.

Правильные размеры

Толщина

Толщина материала, из которого сделана жаровня, напрямую влияет на срок службы приспособления. Стандартные изделия из листовой стали толщиной до 2 мм служат до 3 лет. Они деформируются при нагреве, после чего прогорают или ржавеют насквозь.

Добротное изделие, которое прослужит долго, делают толщиной не менее 3 мм:

• стенки — 3 — 6 мм,
• дно — 3 — 8 мм.

Расстояние между шампурами

Расстояние между шампурами на мангале выбирают не менее 8 — 10 см, чтобы во время приготовления можно было беспрепятственно переворачивать их, не задевая друг за друга. Слишком плотная укладка замедляет приготовление, перекрывает доступ воздуха к углям.

Как сделать своими руками

Если вы решили, что сможете справиться с изготовлением вертикального мангала собственными усилиями, то тогда необходимо запастись терпением и необходимыми материалами. Дело это, конечно, непростое, но вполне реализуемое. Итак, чтобы сделать вертикальную жаровню, вам нужны такие материалы:

• аппарат для сварки;
• болгарка;
• толстые решетки и планки из металла;
• сетки;
• чертеж мангала, который планируется делать.

После этого можно переходить непосредственно к изготовлению. Для этого выполнить квадратную конструкцию, используя набор металлических планок. Она имеет вид колодца, у которого по середине отверстие. А вот как выглядит печь барбекю с казаном, сделанная своими руками, поможет понять данный материал.

При этом внутренняя часть не обязательно должна иметь форму конуса. Посредине решетка может иметь продольное расположение.

Тогда для приготовления блюда можно использовать не 2, а 4 стороны. Фиксация шампуров происходит на металлических планках. Но тогда расположение у них будет не сверху вниз, а в обычном вертикальном направлении. Но это совершенно никак не отразится на качестве и отсутствие канцерогенов, так как дым не будет попадать на мясо. Также будет больше узнать о том, как выглядит мангал-барбекю из газового баллона, и как его стоит использовать.

На видео – вертикальный мангал для шашлыка:

Вертикальный мангал – это усовершенствованная модель жаровни, благодаря которой мясо прожаривается быстро, равномерно и при этом в не отсутствуют вредные составляющие. Последнее достоинство вертикального мангала связано с тем, что во время приготовления мяса оно не контактирует с дымом, следовательно, блюдо получается абсолютно безопасным и невероятно вкусным. Кроме этого, при помощи вертикального мангала можно сразу готовить несколько продуктов, тем самым вы сможете все сделать очень быстро, но это не отобразится плохо на конечном результате. Читайте нашу статью про цветок Лютик.

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

• Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
• Небольшая болгарка.
• Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

• Производится разметка имеющегося листа металла.
• Вырезаются необходимые детали конструкции.
• Проделываются крепежные пазы.
• Изделие собирается в единое целое.
• Если есть желание, то мангал можно покрасить любым жаропрочным составом.
• Вот и все. Мангал полностью готов к использованию.

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

2. Стенки торцевые – 2 штуки.

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

• Минимальные затраты на изготовление.
• Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
• Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
• Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
• Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
• На сборку и разборку мангала требуется предельный минимум времени.
• Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
• Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

Несколько советов

1. Устанавливать мангалы надо на идеально ровную поверхность. Основа – стойка к огню, ведь из жаровни могут выпадать кусочки раскаленного угля или древесина.
2. Эксплуатируя в закрытых помещениях, стоит дополнительно позаботиться о технике безопасности. Обязательные условия: наличие эффективной вытяжки и отдаленность на расстоянии хотя бы в 2-3метра предметов из легковоспламеняющихся материалов.
3. Изготовление барбекюшницы из чистой стали – забота о собственном здоровье. Любые красители, лаки, другие химические вещества реагируют на высокие температуры. Конструкция попросту начнет деформироваться, ухудшаться физико-химические качества, внешний вид.
4. Оптимальная толщина для мангала — 0,2-0,4см. Чем она больше, тем дольше период эксплуатации. Но, использовать откровенно толстые пластины также не стоит. Они будут придавать громоздкого непрактичного вида.

Зачем нужен вертикальный мангал?

Всемирная организация здравоохранения доказала, что жир, падающий с мяса на угли, образует канцерогенное вещество бензпирен. Но канцероген не просто остается внизу, а с помощью дыма поднимается наверх, оказываясь в еде.

Справка! Употребление канцерогенов увеличивает риск развития злокачественных опухолей в организме человека (cancer в переводе с латинского языка – рак, а γεννάω (генао) с древнегреческого – рождаю).

Инженер-механик нашел способ, позволяющий избежать скопления бензпирена на мясе. И теперь его мангал с вертикальным расположением шашлыков заслуженно именуют мангалом эко.

Как сделать вертикальный мангал из металла

Для тех, кто решил сделать вертикальный мангал своими руками, необходимо начать с подготовки рабочего места, материалов и инструментов. Затем определиться:

• с типом конструкции;
• на какое количество шампуров будет мангал;
• выбрать чертеж мангала.

Необходимые инструменты и материалы

• листовая сталь толщиной 3 мм;
• арматура 6-10 мм, лучше квадратная;
• сетка с толщиной прута 2-3 мм и ячейками не более 3 см;
• тонкая сталь для изготовления поддона золосборника;
• болгарка, диски для резки и зачистки;
• сварочный аппарат и комплектующие к нему;
• рулетка и строительный уголок;
• очки и перчатки.

При отсутствии навыков сварки или сварочного оборудования можно подготовить все составляющие и отнести в металлоцех для сборки, либо использовать крепежи из болтов. Тогда для работы потребуется дрель и сверла по металлу. Все детали соединяются внахлест или используются уголки. Арматура заменяется металлическими пластинами.

Чертеж разборного мангала

Чтобы рассчитать количество материала нужно определиться с габаритами и разработать чертеж с точными измерениями.

Делаем простую модель с горизонтальным размещением шампуров.

Составные части и габариты (размеры):

1. Основание жаровни: ширина 15 см, длина 50 см, или в зависимости от длины шампуров, которые будут использоваться.
2. Боковые стенки: их ширина соответствует ширине основания, высоту можно менять, 40 см достаточно для компактного и удобного мангала.
3. Ребра жесткости — два куска арматуры, по длине равные основанию.
4. Сетка, привариваемая к готовому каркасу.
5. Ножки из арматуры, их можно сделать съемными, приварив через болты.
6. Крючки для стоек, на которые крепятся шампуры. При отсутствии сетки ее можно заменить, приварив предварительно нарезанные куски арматуры с шагом в 2-3 см.

Раскрой металла

Подготовив все материалы и инструменты, надев защиту можно приступать к работе.

1. Изготовление основания и боковых стенок. Из листовой стали нарезать 3 пластины, равные по ширине (15 см). Отмерить длину основания  и высоту боковых стенок (по 40 см). Все замеры осуществлять, проверяя ровность уголком.
2. Подготовить ребра жесткости из арматуры, равные по длине основанию будущего мангала.
3. Отмерить размеры сетки с запасом 0,5-1 см, так чтобы сетка приваривалась внахлест к будущему каркасу. Вырезать сетку удобнее всего используя плазморез. для этого нужно составить чертеж для нарезки плазморезом. Можно обойтись и болгаркой, главное делать аккуратно, чтобы сетка была ровной.
4. Вырезать заготовки для крючков – пластинки из тонкой листовой стали длинной по 10 см, шириной по 3 см по 6 штук на каждую стенку, всего 12 шт.
5. Подготовить ножки. Отрезать 4 заготовки из арматуры по 50 см каждая. Учитываем, что ножки для устойчивости будут привариваться под небольшим углом.

Этапы сборки конструкции

Зачистить при помощи шлифовального диска поверхность пластин основания и боковых стенок, а также ребер жесткости от ржавчины (при необходимости). Заготовки для кронштейнов и крючки также должны быть зачищены, но удобнее это сделать заранее и лишь затем нарезать.
Приварить пластины стенок будущего мангала к основанию по торцевым сторонам

Для этого нужно прихватить заготовку несколькими точками, проверить ровность уголком, если все ровно можно варить вдоль всего шва.
Приварить ребра жесткости из арматуры сверху к боковым стенкам.Важно. На верхнюю арматуру (ребро) будет привариваться внахлест сетка , поэтому для нее нужно оставить место по толщине сетки.
Приварить сетку в местах соприкосновения с каркасом

Этого будет достаточно для надежного сцепления.
Согнуть плоскогубцами крючки и приварить в 3 ряда по 2 штуки сверху вниз на равном расстоянии друг от друга (13 см).
Приварить ножки. Для удобства транспортировки ножки делают съемными.

Для этого понадобятся 4 больших болта с гайками. Болты под небольшим углом привариваются к основанию жаровни, так чтобы ножки были расставлены немного в стороны и обеспечивали устойчивость. На торец каждой ножки приваривается гайка.

Сборка почти завершена. Зачищаем грубые сварочные швы и обрабатываем поверхность. Стыки сетки с каркасом, при желании, закрываем уголками, аккуратно приварив их. Это придаст вертикальной шашлычнице эстетичный внешний вид.

После зачистки окрашиваем поверхность из баллончика с огнеупорной краской. Продается такая краска в любом хозяйственном магазине, выдерживает температуру 600-800 градусов, этого достаточно для мангала.
