Некоторые правила установки

Если вы планируете монтаж решетки своими руками, нужно помнить о некоторых важных правилах. Итак, как установить вентиляционную решетку, чтобы она эффективно справлялась со своей задачей?

Оптимальная высота вентиляционного выхода (или притока) в помещении – 2 метра от уровня пола.В том случае, когда невозможно закрепить решетку на стену, можно вмонтировать ее в пол. Тогда необходимо убедиться, что она не мешает при ходьбе.
В комнате с низким потолком можно поставить потолочную решетку. То же касается и помещений с натяжными и подвесными потолками.
Декоративная дверная вентиляционная решетка спасет положение, когда нет никаких иных вариантов.

Как правильно установить вентиляционную решетку

Крепление возможно несколькими способами. Какой именно вы выберете – зависит от места установки и вида самой решетки.

Крепеж с помощью специальных защелок. Не совсем надежный метод, хотя он сохраняет эстетичный вид самого изделия. Если у вентиляционного отверстия неровные края, зажим будет сложно защелкнуть. В этом случае можно воспользоваться специальной выравнивающей монтажной рамкой.Монтаж на конструктивно предусмотренные шпингалеты, захваты или завертки – удобный метод. Однако решетка с такими деталями стоит дороже обычной, это нужно учесть.Фиксация с помощью жидких гвоздей – весьма удобный метод. Но помните, что это при необходимости снять и переставить решетку после наклеивания не получится. Зато фиксация получается надежной, не требуется выравнивать поверхность основания перед установкой, не страдает внешний вид изделия.Фиксация саморезами или винтами – метод, лучше всего подходящий для монтажа наружных моделей. Как правило, в таких решетках уже предусмотрены отверстия под крепеж. Плюсы – надежное соединение, минусы – некрасивый внешний вид, хотя эту проблему можно легко решить, покрасив головки винтов или саморезов в цвет решетки.О том, как ставить вентиляционную решетку в натяжной потолок, лучше всего знают мастера, занимающиеся монтажом таких потолков. Если говорить вкратце – то предварительно на черновой потолок ставится основание из фанеры, после остывания полотна в нем делает прорезь для решетки, на полотно прочно приклеивается протекторное кольцо и затем уже можно крепить решетку.В подоконники решетка устанавливается с одной стороны, в двери – с двух сторон, для эстетичного вида. И те и другие модели подбираются в цвет подоконника или дверного полотна.В сущности, установить вентиляционную решетку самостоятельно достаточно просто, главное – выбрать подходящую по конструкции и цене модель.

Секреты качественной вентиляции кухни

В качестве материалов моделей используются:

• легкие, недорогие и стойкие пластмассы – самый популярный вариант;
• алюминий – более прочный и надежный;
• сталь – при наличии защитного покрытия;
• нержавейка – редко из-за высокой цены;
• дерево – только после обработки антисептиком.

Исходя из формы сечения, решетка для вентиляции на кухне может быть круглой или квадратной. Могут использоваться регулируемые либо стационарные модели. Инерционные модификации перекрывают поток при отсутствии воздухообмена.

При обустройстве кухонной вентиляции в многоквартирном здании нередко возникает проблема обратного потока воздуха из общедомовой шахты. Такое явление, например, может вызываться включением мощной вытяжки соседями. Предотвратить обратный ток воздуха сможет вентиляционная решетка с обратным клапаном для кухни, смонтированная на входе в вытяжную шахту.

Поток воздуха от популярных вытяжек над плитой рекомендовано выводить за наружную стену. При этом возникает проблема проникновения холодного воздуха в кухню.

Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

• Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
• Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

1 Вентиляционные решетки с обратным клапаном – конструкция и схема применения

Вариант устройства для качественного воздухообмена в доме – обратный клапан на вентиляционной решетке. Механизм простой, разработчики обошлись без сложных технических решений. Несмотря на разнообразие видов, любое изделие состоит из трех частей:

1. 1. Неподвижная – это решетка, служащая как декоративный элемент и одновременно для защиты клапана от повреждений. Обычная форма – прямоугольная, за деталью скрывается вентиляционная шахта и небольшой участок стены рядом с ней.
2. 2. Подвижная часть имеет вид лепестка, который открывается только в направлении воздушного потока из дома. Изготавливают этот элемент из пластика, потому что повышенная влажность быстро сделает металл непригодным.
3. 3. Фланец предназначен, чтобы подсоединить клапан к воздуховоду. Для внутренней вентиляции он всегда круглого сечения, несмотря на то, что вход в шахту чаще квадратный. Диаметр 110 или 150 мм.

Ключевая деталь изделия – клапан, который препятствует попаданию снаружи запахов, комаров, холода. Это пластина или несколько лепестков. Осевое крепление эксцентричное, отчего перемещение воздуха открывает их в сторону его движения. При естественной тяге работают почти все виды правильно смонтированных изделий.

Схема действия запорного клапана совместно с вытяжным устройством

В систему иногда дополнительно включают вентилятор. Он создает необходимое для работы давление, поток движется в направлении на выход. Если его выключить, лепесток перекрывает отверстие, надежно изолируя внутреннее помещение от внешних неблагоприятных факторов. К таким относятся запахи, проникающие через общедомовую шахту от соседей. В частном владении вывод кухонной вытяжки осуществляют на улицу. Установленный обратный клапан не дает холодному воздуху проникнуть в помещение.

Существующие виды

Вентиляционные решетки с клапаном делятся на несколько разновидностей с учетом типа и формы запирающего устройства. Детали из пластмассы ставят внутри помещений, поскольку они не выдерживают перепады температур. Металлические аналоги идеально подходят для установки снаружи, чтобы предотвратить их обмерзание, применяют специальный обогрев.

Гравитационные одностворчатые

Такие модели представляют собой стандартную конструкцию с запорным элементом в форме круга или прямоугольника. Их принцип работы заключается в сдвигании детали заслонки с помощью потока воздуха с правильным направлением, который затем продолжает свободно перемещаться по воздуховоду. Потом задвижка подтягивается к основанию вентрешетки и закрывает ее. Гравитационные элементы представлены в двух типах: со смещенной осью, где закреплена заслонка, и с противовесом внутреннего или наружного типа. Прибор нужно устанавливать по вертикали либо горизонтали, в ином случае крышка не закроется до конца и не будет защищать помещение.

Лепестковые

Лепестковые варианты имеют строение, схожее с гравитационными аналогами. В них стоят клапаны в виде жалюзи, работа которых основывается на принципе гравитации. При наличии нескольких створок такие приборы функционируют гораздо лучше. Клапаны на них можно ставить только по всей площади либо на одно отверстие.

Мембранные

Элементы мембранного типа являются самыми популярными, в качестве створок используются облегченные и гибкие пластины. За счет незначительного сопротивления они закрываются под влиянием силы тяжести. Благодаря простой схеме и отсутствию сложностей при эксплуатации эти решетки можно ставить в вентиляционных системах со стандартной циркуляцией потока воздуха. Чтобы предотвратить деформацию мембраны под приростом давления воздушных струй, решетки дополняют жесткими ребрами. Они служат опорой для перегородки при образовании избыточной тяги.

Бабочковые

Клапаны в виде бабочки включают в себя две шторки и закрываются под влиянием установленных в них пружин. Эти решетки можно ставить в различных положениях, при выборе заранее проверяют работу пружин под воздействием давления воздуха. В более инновационных вариантах можно менять силу пружин. Нужно учитывать, что бабочковые устройства работают лишь в системах с вентилированием принудительного типа и непригодны для схем с натуральной тягой.

Как сделать правильный выбор?

Подбирать решетки для обустройства вентиляционной системы необходимо согласно их будущему расположению. Не стоит экономить и покупать для наружного использования пластиковую модель.

Она не выдержит нагрузки и не сможет должным образом противостоять агрессивному воздействию окружающей среды. В результате придется снова тратиться на новую вещь и платить дополнительные деньги мастеру за установочные работы.

Не рекомендуется размещать потолочные вентиляционные решетки над рабочим местом, кроватью или столом. Если изделие вдруг случайно выпадет, пострадают люди, а это крайне нежелательно

Для эстетичного закрытия и предохранения фасадных выходов вентиляционных магистралей лучше всего подходят алюминиевые изделия с анодированным покрытием. Они демонстрируют хорошую сопротивляемость влаге, мало весят и легко монтируются.

Если необходимо создать более мощное заграждение от животных, грызунов и крупных посторонних предметов, стоит обратить внимание на модели из стали, покрытые антикоррозийным напылением. Они эффективно защитят воздухоотводы от проникновения извне, но обязательно потребуют установки надежных крепежных элементов, способных стабильно держать тяжелый модуль на определенном месте

Они эффективно защитят воздухоотводы от проникновения извне, но обязательно потребуют установки надежных крепежных элементов, способных стабильно держать тяжелый модуль на определенном месте.

Образцы из дерева или гипса можно размещать в теплых, закрытых помещениях с оптимальным уровнем влаги. В сырых комнатах изделия потеряют свои прочностные качества и привлекательный внешний вид.

Пластиковый вариант универсален и подходит для установки практически в любом месте внутри здания. Производится в разнообразных формах и типоразмерах.

Имеет минимальный вес, монтируется быстро с помощью общепринятых крепежных элементов. В отдельных случаях «сажается» на герметик.

Не требует сложного ухода и сохраняет базовые характеристики на протяжении всего периода эксплуатации. Стоит значительно дешевле аналогичных товаров из других материалов, пользуется большим спросом и есть в наличии в любом хозяйственном магазине.

Пластиковые решетки можно установить на кухне, в санузле или ванной комнате. Они легко переносят контакт с влагой, не страдают от температурных перепадов и надолго сохраняют нормальный внешний вид

Модели из ценных металлов продаются по самой высокой цене и, в первую очередь, несут исключительно декоративную нагрузку. Их подбирают под стиль и цветовое решение интерьера и размещают на видных местах. Такие изделия придают обстановке оттенок роскоши, подчеркивают статус владельца помещения.

Есть ли смысл переплачивать за латунные, бронзовые или медные решетки, клиент решает самостоятельно, исходя из бюджета, выделенного на ремонт и обустройство помещения.

Предметы с подвижными элементами почти всегда изготовляются из пластика или металла. Их стоит приобретать, чтобы иметь возможность регулировать работу вентиляционного комплекса и задавать воздухопотоку наиболее комфортное для жильцов направление.

Особенности конструкции устройства

Когда человек впервые видит этот прибор, то вопросов о принципе его работы не возникает. Ведь конструкция максимально простая. Несмотря на это, без него невозможно организовать правильную вентиляцию помещения. Если клапана не будет, то отработанный воздух перестанет выходить из помещения. Существует несколько причин, из-за которых это происходит:

• Отсутствие или неправильная герметичность;
• Вентиляционный канал засорился мусором;
• Вытяжка размещена в неправильном месте;
• Усиливается тяга горения из-за использования печной конструкции;
• Нарушения нормальной вентиляции из-за монтажа мощной вытяжной системы в одной из квартир, такое часто встречается, когда некоторые владельцы устанавливают воздуховод, не учитывая конструктивные особенности здания;
• Неравномерная вентиляция из-за наличия нескольких вытяжных систем в одной квартире.

Все эти причины распространены в крупных городах. Чтобы они не повлияли на нормальную вентиляцию, производители рекомендуют устанавливать обратный клапан. Его монтаж займет минимум времени, но эффективность сохранится на длительный период. Главным элементом конструкции являются лопасти, расположенные на одной оси. Они открываются только в одном направлении, а если происходит обратное движение, то они закрываются, предотвращая попадания неприятного запаха в квартиру.

Приборы для вентиляции со встроенными обратными клапанами

Антивозвратный клапан может быть составной частью многих устройств для естественной и принудительной вентиляции. Рассмотрим несколько примеров.

Вытяжные вентиляторы с обратным клапаном

Новые модели вытяжных вентиляторов с обратным клапаном могут работать практически бесшумно благодаря особенностям конструкции с применением вкладышей, гасящих вибрацию. Небольшие подшипники устройства обработаны «вечной» смазкой, которая не нуждается в периодическом обновлении. Все детали корпуса исполнены из прочного долговечного пластика, который не боится ни высоких температур, ни влажности. Минимальный гарантийный срок работы вентиляторов на вытяжку с обратным клапаном – три года.

Схема устройства вентилятора

В вентиляторах могут быть установлены три вида клапанов:

• с ручным или автоматическим управлением;
• на пружинах;
• механические (изменяющие направление лепестков по давлением воздуха).

Чаще всего встречаются устройства на пружинах. Пружины возвращают створки лепестков в закрытое состояние, как только вентилятор прекращает работу.

Подбирая вентилятор, обратите внимание на размеры вентиляционного выхода. На что следует обратить внимание при покупке прибора:

На что следует обратить внимание при покупке прибора:

• мощность вентилятора;
• форму обратного клапана;
• уровень шума;
• уровень энергопотребления;
• оформление.

Для вытяжки в санузле используют коэффициент мощности 6 – то есть атмосфера в помещении должна обновляться 6 раз в час

Вентиляторы могут быть накладными или внутриканальными. Внутриканальные вставляются в отверстие воздушной шахты. Чем дальше вы установите устройство в шахту, тем ниже будет уровень шума в помещении. Для небольших шахт используют накладные модели, они закрепляются на стену у вентиляционного отверстия.

Вытяжной вентилятор может быть оснащен таймером и датчиком движения. Это очень удобно, нет необходимости управлять прибором с помощью выключателя.

Вентиляционная решетка с обратным клапаном: устройство и назначение

Это очень простая конструкция, состоящая из декоративной решетки, фланца и самого лепестка. Вентиляционные решетки с клапанами могут быть круглыми, прямоугольными или квадратными. Для бытовых целей эти изделия изготавливают из прочного пластика.

Если решетка обычной конструкции пропускает воздушный поток в обоих направлениях, то прибор с антивозвратным устройством блокирует входящий поток

Помимо блокировки входящих воздушных потоков, такие устройства снабжаются москитными сетками для защиты от насекомых и шумопоглощающими прокладками.

Вентиляционные приборы такого типа чаще всего используют в частных домах, где вся система вентиляции объединяется в одной точке на крыше и воздух в ней принудительно выкачивается с помощью небольшого электромотора. В этом случае в каждом помещении дома устанавливаются такие решетки.

Тройники с обратным клапаном и их применение

Тройники для вентиляции с обратным клапаном используют как самостоятельный прибор для вентиляции, так и в комплекте с вытяжкой. Их используют не очень часто, бытует мнение, что для естественной вентиляции достаточно просто установки обычного антивозвратного прибора.

Так выглядит тройник для вентиляции

Тройники для вытяжки с обратным клапаном часто используются при подключении котла на твердом топливе. Такое устройство не только обеспечивает выход продуктов горения в выхлопную трубу, но и обновление воздуха в помещении.

Применение обратного клапана на вытяжке

Возвращаясь к теме вентиляции на кухни, давайте еще раз поговорим о том, что это – антивозвратный клапан для вытяжки? Об устройстве этого прибора мы уже писали, но как правильно установить его и использовать?

Есть два варианта: без тройника или с тройником.

В первом случае в вентиляционное отверстие вставляются две решетки, подходящие для подключения гофрорукава. На одну из решеток подключают вытяжку, а на вторую – антивозвратную конструкцию.  Когда вытяжка будет включена, клапан не даст воздуху из вентиляции попадать в помещение. А при отключении вытяжки будет работать естественный воздухообмен.

Такой метод позволит использовать для подключения кухонного зонта не только гофрорукав, но и прямоугольный вентканал, который обладает отличными аэродинамическими свойствами и привлекательным дизайном

Второй вариант подключения обратного клапана для вытяжки подразумевает использование уже известного вам тройника. Один выход тройника направляется в шахту вентиляции. Второй подсоединяется к гофрорукаву вытяжки, а на третий выход монтируется антивозвратное устройство. Работает такая вытяжка с обратным клапаном так же, как и первая, только выглядит иначе.

Вытяжка с тройником

Монтаж и эксплуатация

Решетка для вытяжки устанавливается с внешней стороны дома

Вентиляционную решетку с обратным клапаном для потоковой естественной вентиляции устанавливают на внешней части стены, некоторые детали разрешено закреплять в шахтах вентиляции. На первом этапе устройство подсоединяют к воздуховоду с помощью соединительного фланца, заполняя промежуток между ним и стеной при помощи герметика. После застывания пены ее излишки удаляют канцелярским или строительным ножом.

На следующем этапе решетку необходимо зафиксировать на несущей поверхности при помощи дюбелей либо самореза. Выбирать крепежный элемент нужно с учетом веса детали и материала, из которого сделаны стены здания и корпусная часть решетки. После завершения монтажных работ прибор можно запускать в тестовом режиме. Если установка проведена корректно и без ошибок, с соблюдением всех требований и правил безопасности, решетка будет работать максимально стабильно.

Устройство вентиляционных решеток

При всей своей кажущейся простоте «полосатый» элемент имеет достаточно обширное и многообразное внутреннее устройство, которое зависит от вида изделия.

Самое простое построение у обычной решетки, состоящей обычно из 3 частей: внешняя ребристая часть(1), сетка-фильтр(2) и корпус(3). Это самый распространенный на сегодняшний день вид. Она применяется в качестве начала или окончания системы вентиляции, где она совмещается с воздуховодом. Видимая часть решетки может выступать в данном случае элементом декора. Для улучшения воздухообмена применяют решетку большего сечения с соответствующими воздуховодами.

Ребристая часть задерживает крупные частицы мусора для исключения их попадания в вентиляционные каналы. Еще мельче частицы задерживаются и оседают на сетке-фильтре. В старых домах у такой сетки есть еще одна немаловажная особенность — она препятствует проникновению в жилое помещение различных насекомых из общей вентшахты.

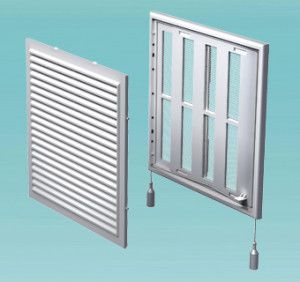

Чуть более сложное строение имеют регулируемые решетки. Ребристая часть  такой решетки сделана из подвижных жалюзи, благодаря которым можно направлять воздушный поток в выбранном направлении. Такой тип имеет смысл устанавливать лишь на приточные воздуховоды.

Несколько другое внутреннее устройство имеют решетки с запорным клапаном, который исключает эффект обратной тяги. В самом дешевом варианте клапан будет представлять из себя пластиковую шторку, которая «продувается» только в одном направлении. Схема такого механизма представлена ниже:

Размеры данных элементов также являются стандарными.

Существуют решетки с пластмассовым устройством клапана. Большой вес клапана(в отличие от пленочного) будет с легкостью компенсирован большей износостойкостью.

Типы конструктивных решений обратных клапанов

Основных вариантов предотвращения обратной тяги в систему вентиляции четыре. Каждый вариант имеет сильные и слабые стороны, выбор определённого варианта зависит от конкретных условий:

Клапан одностворчатый гравитационного действия

Принцип действия основан на использовании закона тяготения, створка закрывается под действием силы тяжести при отсутствии тяги из помещения. Выполняется в двух вариантах для горизонтальной и вертикальной установки – открытие происходит либо за счёт смещения оси, на которой крепится створка относительно центра канала воздуховода, либо за счёт расположенного в устройстве (или вне устройства) противовеса.

Клапан двустворчатый с использованием пружин

Его ещё называют «бабочка» из-за сходства лепестков заслонки с крыльями, складывающимися при избыточном давлении воздуха и расправляющимися при отсутствии тяги. Не зависит от силы тяжести и ставится в вентиляционную систему под любым углом. Посредством натяжения и ослабления пружин регулируется чувствительность клапана к перепадам давления. В большинстве устанавливаются клапана-бабочки в вентиляционных системах с принудительной вытяжкой.

Жалюзи на вентиляционную решётку

Принцип действия устройства гравитационный, ставится снаружи системы и выглядит как решётка, закрывающая воздуховод с улицы. Существуют варианты клапанов на всю решётку и размером с закрываемое отверстие воздуховода. Ввиду малого размера и массы лепестков подходит для естественной вентиляции.

Гибкая мембрана

Конструкция очень чувствительна к току воздуха, поэтому применяется как в естественной, так и в принудительной вентиляции. Мембрана при движении воздуха в одном направлении сгибается, давая воздуху беспрепятственно циркулировать, а при изменении направления воздуха мембрана разгибается и закрывает воздуховод.

Наиболее популярные типы вентиляционных решеток

В строительных магазинах предлагается множество моделей вентиляционных решеток: круглых, прямоугольных, наружных и внутренних.

Наружные приточные

приточная вентиляционная решетка с электрорегулируемыми ставнями

Наружные вентиляционные решетки представлены следующими вариантами:

• Фронтонная решетка специально создана для вентиляции чердачных помещений. Всегда выполняется с широкой окантовкой, делающей ее более декоративной;
• Цокольные вентиляционные решетки с размерами 15х15 см, 24х24 см, 37,5х37,5 сантиметров должны быть надежными и защищать подвал от грызунов;
• Дверные вентиляционные решетки используют вместо приточного клапана, если нет других способов организовать подачу воздуха в дом;
• Напольные вентиляционные решетки незаменимы при организации притока, вытесняющего отработанный воздух снизу вверх. Напольные вентиляционные решетки могут быть регулируемыми и стационарными. В первом случае в металлическую раму вставляются жалюзи, которые можно свернуть в рулон.

Название решетки	Места установки	Функции	Дополнительные возможности
Внутренние	Выход приточных и вытяжных воздуховодов в помещении	1. Коррекция направления и интенсивности потоков воздуха. 2. Дизайн помещения	Жалюзи, задвижки
Наружные	Наружный выход воздуховодов любого типа	1. Защита от попадания в воздуховоды птиц, мышей, сухих листьев. 2. Декоративная функция	1. Подогрев во избежание наледи зимой, 2. Заслонки, шибера, жалюзи.
Переточные	Межкомнатные перегородки и двери	Обеспечение свободного движения воздуха в помещении	Шумо- и светоизоляция, жалюзи

Таблица 1. Основные характеристики вентиляционных решеток

Внутренние вытяжные

накладная решетка с жалюзи

• Накладная вентиляционная решетка используется в жилых помещениях, оборудованных естественной тягой. Москитное полотно защищает квартиру от насекомых. Если вентиляционная решетка с обратным клапаном, жильцам не угрожает обратная тяга. Вентиляционные решетки с жалюзи или без них устанавливают на кухнях и в санузлах. Пропускная способность вентиляционной решетки регулируется подвижными планками;
• Вентиляционная решетка с клапаноми соединением для кухонной вытяжки. Изготавливаются из полихлорвинила, могут оборудоваться обратным клапаном или инерционными жалюзи. Одновременно обеспечивают естественную тягу и отток воздуха из кухонной вытяжки;
• Щелевые вентиляционные решетки устанавливаются там, где вентиляция должна быть незаметной. Размеры вентиляционных решеток подбираются под дизайн потолка и скрываются между уровнями или декоративными элементами.

Внутренние приточные

каминная вентиляционная решетка

Внутренние приточные решетки изготавливаются различной формы и цвета, иногда привлекательного дизайна. Популярностью у архитекторов пользуется круглая форма решеток вентиляции, как наиболее гармоничная и незаметная. Приточные вентиляционные решетки никогда не оборудуются клапанами. Дизайнерские экземпляры создаются с применением ручной обработки древесины, кованых элементов, лазерной резки. Через каминные вентиляционные решетки согревается воздух в зале. Холодный конвективный поток проникает в камин через нижнюю решетку и согретым поступает в помещение через верхнюю. Потому в канале камина должна располагаться пара вентиляционных решеток.

Достоинства и недостатки

Стабильный потребительский спрос и высокая популярность решёток с обратным клапаном обусловлены рядом неоспоримых преимуществ этих приборов.

• Клапан не допускает опрокидывания тяги и препятствует проникновению воздушных масс из соседних помещений или с улицы.
• Высокий шумопоглощающий эффект надёжно защищает помещение от посторонних звуков, доносящихся из соседних помещений, и уличного гула.
• Современный эстетичный внешний вид декоративных решёток позволяет располагать устройства в помещениях любого назначения без риска загромоздить интерьер.

• Простой монтаж и нетребовательность в постоянном уходе делают решётки одним из самых практичных приспособлений данного назначения.
• Приборы выпускаются в широком ассортименте с большим разнообразием размеров, цветов и дизайна. Это значительно облегчает выбор нужной модели и позволяет приобрести решётку под любой интерьер.
• Низкая стоимость изделий делает их ещё доступнее и популярнее.

К недостаткам устройств относят риск примерзания заслонок в зимнее время и не очень высокую производительность большинства моделей. Однако проблема обмерзания устройства легко решается путём установки встроенного обогревателя.

Для чего нужен обратный клапан

Обратный (антивозвратный) клапан представляет собой конструкцию, при которой лопасти самого клапана расположенные на оси, будут двигаться таким образом, что воздух, попадающий в клапан, не будет поступать в квартиру.

Воздушные массы в обратном клапане двигаются только в одном направлении, и если оно резко меняется, то устройство закрывается, что препятствует поступлению воздуха в помещение.

• Основными причинами, при наличии которых следует установить обратный клапан, являются:
• Отсутствие приточной вентиляции – она может быть сломана или засорена, в связи, с чем приточный воздух просто не поступает в вентиляцию.
• Неправильное расположение вытяжной трубы, как следствие попадание в вентиляцию задуваемого воздуха.
• В доме установлено печное отопление, и при работе печи, в трубе усиливается тяга горения, что способствует обратному току воздуха в вентиляционной трубе.
• В одной из квартир многоэтажного дома установлена мощная вытяжка, и при ее работе нарушается ход воздушных потоков в других квартирах.
• Наличие нескольких вытяжек в одной квартире будет способствовать усилению тяги в одной из них, что приведет к нарушению оттока воздуха.

Чтобы проверить наличие тяги в вентиляции, можно воспользоваться свечкой. Поднесите зажженную свечу в вентиляции и откройте окно. Если поток воздуха правильный, то свеча затухнет.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

• одностворчатой гравитационной;
• лепестковой;
• мембранной;
• бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Преимущества и принцип работы

Обычные вентиляционные решётки пропускают воздух в обоих направлениях. Это может быть большим минусом, когда на дворе или очень холодно, или жарко. Также возможно из шахты иногда будут доноситься и разные неприятные запахи. А добавить сюда мух, комаров, пыль — и вовсе нехорошо получается.

Достоинства, которыми обладает вентиляционная решётка с вмонтированным клапаном:

• обладает защитой от насекомых, пыли, мусора;
• снижает уровень шума, так как она оснащена специальным шумопоглотителем;
• перекрывает доступ зимой холодного, а летом жаркого воздуха;
• препятствует попаданию запахов в то помещение, где она эксплуатируется, из шахты или рядом расположенных квартир.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

• пластиковой;
• металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

• круглыми;
• квадратными;
• прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Как выбрать решетку с клапаном

Прежде чем остановить свой выбор на конкретной модели решетки с обратным клапаном, следует заострить внимание на некоторых важных моментах:

Внимательно осмотреть отверстие вентиляционной шахты, оценить его состояние и измерить геометрические параметры

Обратить внимание на производителя. Чуть более дорогие модели под известной торговой маркой – залог качества и долговечности

Разумеется, можно найти качественный и надежный товар и у менее именитых брендов. При покупке вентиляционной решетки будет нелишним попросить у продавца сертификат качества. Этот документ не только покажет исчерпывающую информацию о товаре, но и станет дополнительной гарантией качества.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

1. Отсутствие поступления воздуха в помещение или сокращение его объема.
2. Попадание мусора в отверстие.
3. Выход из строя элементов, управляющих движением воздушного потока.
4. Функционирование вытяжек большой мощности.
5. Не учтенный при проектировании дома ветер, дующий постоянно.
6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как правильно поставить вентиляционную решетку:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния. Потратив небольшую сумму на ее покупку, вы значительно повысите уровень комфорта в доме.

А может у вас остались вопросы по выбору подходящего варианта решетки или по ее установке? Не стесняйтесь задать свои вопросы в блоке ниже – наши эксперты и компетентные пользователи постараются вам помочь разобраться со всеми нюансами.
