Принудительная вентиляция в погребе: правила и схемы обустройства

Кондиционеры против естественного воздухообмена

Наличие вентиляции, должно быть предусмотрено еще на этапе проектирования самого дома. Изучение строительных норм (СНиП) рекомендовано как самостоятельным строителям, так и заказчикам услуг строительных бригад.

Не всем гастарбайтерам можно доверять, большинство приходится тщательно контролировать.

Проектирование вентиляционной системы деревянного дома – очень важный этап строительства, только так можно избежать множества ошибок и обезопасить себя от дополнительных финансовых затрат в будущем. Недостаточно продуманную вентиляцию в доме из бревна или бруса проще всего доработать, но способы решения проблемы будут значительно ограничены

В СНиП за номером 41-01-2003, регламентирующем правила устройства систем вентилирования и отопления, зафиксированы стандарты скорости циркуляции воздуха как в самой постройке, так и в отдельных ее помещениях:

• для жилых комнат, гостиных, спален норма составляет – 30 м3/час;
• для кухонных и ванных помещений, где влажность повышена, норма – от 50 до 70 м3/час;
• для хозяйственных помещений норма – 15 м3/час.

Независимо от типа системы вентилирования, она должна обеспечивать нормативный объем.

Задача проектировщика заключается в выборе соответствующего потребностям типа. Нужно также сразу определиться с оборудованием и рассчитать площадь воздуховодов, если они планируются к применению.

Могут ли кондиционеры заменить естественную циркуляцию воздушных масс в помещении?

Любые, даже самые дорогие, климатические системы значительно уступают простому проветриванию. Хотите быстро соображать, чтобы поддержать свою работоспособность? Чаще проветривайте помещение, а еще лучше не экономьте на системе вентиляции, поскольку, например, зимой не всегда есть возможность надолго открыть окно.

Несмотря на отличные изоляционные свойства древесины, кондиционеры построенному из бревна или бруса дому не помешают. Если выбрать климатические системы, работающие на охлаждение и обогрев, можно ощутимо сэкономить на отплении

Все сплит-системы имеют два блока, которые функционируют синхронно:

1. Внешний – это компрессор, который конденсирует хладагент;
2. Внутренний – это радиатор, который нагревает воздух, циркулирующий вокруг него принудительно.

Воздух, который будет впоследствии охлажден, также забирается внутри помещения. Это значит, что сплит-система охлаждает и пропускает через себя одни и те же воздушные массы.

Некоторые модели забирают и уличный воздух, в том числе, однако его количество не превышает и 5%, поэтому кислород даже в этом случае не поступает внутрь помещения в должном объеме. Цена таких инноваций значительно выше стандартных технологий, а поставленную задачу они не решают.

Принудительная вентиляция

Не всегда естественная циркуляция воздуха способна обеспечить требуемое просушивание подпольного пространства:

• весеннее таяние снегов способствует повышению количества влаги внутри почвы;
• близкое расположение грунтовых вод к поверхности земли;
• низинная местность, где расположено строение;
• наличие других факторов, способствующих насыщению грунта избыточным количеством воды.

Устройство вентиляции в данном случае будет проводиться по принудительному порядку. Для этого устанавливаются приточные и вытяжные вентиляторы внутри проемов продух. Они способствуют более интенсивному движению воздушных масс под перекрытием первого этажа, содействуя таким образом эффективному просушиванию строения.

Достаточно включать несколько раз за день по 20-30 минут. Кроме того, для быстрого осушения подпольного пространства возможно использование обогревательной техники определенный период времени, пока уровень влажности придет к норме.

Типовые схемы вентиляции

Наиболее распространены такие способы воздухообмена в цокольном пространстве дома.

Грамотное устройство вентиляции фундамента частного дома

• Вентиляция в полу деревянного дома выполняется во время строительных работ. В балочном перекрытии высверливаются отверстия для передвижения воздушного потока внутри пола. Следует учесть снижение максимальной нагрузки перекрытия при таком способе.
• Вентоверстия располагаются по всей границе покрытия у самых стен. Маскируются плинтусами с «дышащими» ячейками. За счет конвекции происходит движение воздуха. Схема хороша тем, что работает круглый год. Вентилирование происходит даже в случае использования паронепроницаемых материалов, ярким представителем которых считается линолеум.

Для деревянных срубов характерно три вида основания:

1. Ленточное. Остов располагается под несущими конструкциями и межкомнатными стенами. На этапе строительства цоколя в его «тело» интегрируют вентканалы.
2. Столбчатое. Возводится цокольный пояс и балочный или монолитный ростверк. При сплошном соединении оголовков соседних свай, которые расположены под стенами дома, используются отверстия на приток и удаление потоков по всему периметру чернового пола. Они закрываются планками, маскирующими щель между стеной и полом, и решетками.
3. Плиточное. Фундамент – сплошная плита. Внутренне пространство под полом продувается сквозь вентотверстия и решетки в плинтусах.

Чтобы система работала, нужно освободить пространство перед каналами от сорняков со стороны двора и загромождающих вещей изнутри дома. Навешивание сетки на отверстия для вентиляции предотвратит попадание в них мелких грызунов. Альтернативой продухам могут быть небольшие окошки. Их очевидное преимущество в том, что кроме вентиляции помещения происходит его инсоляция.

Проведение любых видов ремонта нужно выполнять с учетом возможного нарушения вентилирования воздуха под полом, особенно, если это касается деревянных полов на лагах.

Виды

Все типы вентиляции делятся на несколько видов, в зависимости от ее назначения, сложности обустройства и принципа действия. Но принцип действия любой из них будет основан на законах физики о движении воздушных масс. Холодный воздух опускается вниз, а теплый поднимается вверх.

Естественная приточная вентиляция

Простейшая, система продухов в фундаменте или цоколе. Обустраивается на этапе строительства дома и представляет собой небольшие отверстия в верхней части подвального помещения.

Если подвал находится ниже уровня земли, то вытяжка обустраивается с помощью пластиковых или асбестоцементных труб диаметром 10-15 см. Они выводятся над поверхностью на высоту 30 см и прикрываются решетками от мусора и грызунов. Такой способ является естественным и зависит от колебаний уличной температуры, силы ветра, влажности.

При расчете ее пропускной способности берется 1/400 от общей площади подвального помещения – так получим суммарную площадь всех продухов.

Отверстия должны располагаться с подветренной стороны, наименее подверженной осадкам. Дома со сложной формой фундамента и расположенные в низменных местах могут иметь до одного отверстия на каждые 3-4 метра. Продухи закрываем решетками с наружной стороны.

Этот недорогой вариант хорошо подходит для вентиляции гаражей и нежилых подвалов или в качестве дополнительного средства к основной системе проветривания.

Естественная вытяжная вентиляция

Приточно-вытяжного типа. Для правильной работы потребуется установить две трубы для вентиляции, а устройство приточно-вытяжной вентиляции выглядит так.

• Первая труба располагается под самым потолком подвала и предназначена для оттока теплого воздуха. Вытяжную трубу размещаем как можно выше, желательно на уровне конька крыши. Это необходимо для обеспечения хорошей тяги. Часть трубы, которая находится на открытом воздухе, обязательно должны быть утеплена, чтобы исключить обмерзание в зимний период и прикрыта козырьком от осадков.
• Вторая труба для притока свежего воздуха располагается на высоте 30-40 сантиметров от уровня пола, а ее вход располагаем на улице в метре над землей и прикрываем решеткой. Конвекция будет происходить за счет разницы температур уличного и подвального воздуха. Эффективнее всего такая система будет работать при разнесении приточных каналов по разным сторонам подвала.

Недостаток у всех естественных вытяжных вентиляционных систем один – это зависимость от погодных условий и преобладающих ветров. Не будет она работать, если температура в подвале и на улице сравняется.

Принудительная

Применяется, если естественная приточная вентиляция не может справиться или нет физической возможности ее использовать. Обычно используется в следующих случаях:

• Площадь подвального помещения от 40 м2 или имеет несколько изолированных друг от друга помещений;
• Высокая влажность помещения, когда конденсат в вытяжном канале замерзает зимой и ухудшает проходимость воздушных масс;
• Архитектура дома не предусматривает высоких вентиляционных труб;
• В подвале оборудуется сауна, кафе, тренажерный зал, мастерская или другой источник неприятных запахов.

Устройство принудительной приточно-вытяжной вентиляции имеет систему каналов и вентиляторов, перегоняющих воздух.

Главное условие – это заставить воздух постоянно циркулировать, что обеспечивается синхронной работой вытяжных и приточных вентиляторов. Их количество рассчитывается в зависимости от объема погреба или подвала и пропускной способности воздуховодов.

Приточно вытяжная вентиляция с рекуперацией тепла

Для цокольного этажа, в котором планируется постоянное проживание недостаточно установить просто систему принудительного проветривания. Помещение в обязательном порядке утепляется и проводится его гидроизоляция. Также решается вопрос с отоплением и подогревом.

Все чаще в такие схемы встраивается приточно-вытяжная с рекуперацией тепла.

В вытяжную трубу поступает уже хорошо прогретый воздух, а чтобы не выбрасывать в атмосферу уже готовые калории воздух пропускают через специальный керамический рекуператор. Нагреваясь, он отдает тепло свежему воздуху. Воздушные потоки при этом не пересекаются. КПД такого устройства составляет 50-90% в зависимости от конструкции теплообменника. Все рекуператоры тепла очень надежны, не требуют дополнительного обслуживания и могут служить десятилетиями.

Оборудуется влагоуловителями, фильтрами от пыли, датчиками, контролирующими влажность и температуру воздуха. Для жилого помещения эти показатели лежат в пределах 50-65% относительной влажности и 18-220С . Такие системы чаще всего встречаются в «умных домах», а их монтаж сложен и должен проводиться только профессионалами.

Плюсы и минусы разных типов вентилирования

При безостановочной циркуляции воздуха температурно-влажностный режим будет стабильным, однако в холодное время года может произойти вымораживание помещения.

1. Канал необходим для удаления влаги, запаха и ядовитых соединений.

2. Приточная труба обеспечивает поступление свежего воздуха во внутреннее пространство погребка.

3. Однотрубная система является простейшим способом, который имеет свои плюсы и минусы:

• положительная сторона – это дешевизна вытяжки и относительная простота установки;
• недостатком считается то, что полноценный воздухообмен проблематичен из-за слабого притока.

Если погребок имеет небольшой размер, то рекомендуется устанавливать такой вариант. Воздуховод надо разделить на отдельные вентиляционные отверстия.

4. Монтаж двухтрубного вида предпочтительней из-за возможности обеспечить большую сохранность находящихся в подполье провианта и вещей, но требует больших денежных расходов.

Правильная конструкцияприблизительно 2 раза за час полностью меняет воздух в помещении. Схема контура с естественной циркуляцией закладывается в проект на начальной стадии его создания.

В каких случаях можно обойтись одной трубой и определение диаметра

В отдельно расположенном погребе с малой площадью, а также в находящемся под гаражом или сараем производится монтаж однотрубной системы. Верх ее должен выходить на расстоянии не менее 80-100 мм от конька крыши.

• В сооружении с периметром 2х3 или 3х3 м необходимо возведение конструкции, сечение которой – не менее 150х150 мм, с ветроулавливателем на конце.
• Вытяжка обязательно делится напополам проходящей по всей длине вертикально расположенной перегородкой.
• По одному отсеку воздух попадает внутрь помещения, по второму – выходит из него наружу, поэтому для каждой части делается отдельная заслонка, которая закрывается.
• Перед тем, как завершить монтаж, надо проверить циркуляцию. Для этого можно задымить подполье и проследить за темпом очистки.

Чтобы система функционировала правильно, нужно произвести точный расчет диаметра воздуховодов для вентиляции.

• Площадь подполья должна быть пропорциональна поперечному разрезу трубы и составлять 1м2/26 см2.
• Диаметр трубы в 1 см равен 13 см2 сечения, отсюда: (Sпомещ х 26 см2)÷13. Если S подвала равна 9 м2, то получится (9х26)÷13=18, значит, величина поперечного разреза должна быть не менее 18 см.
• вентиляционные трубы берутся на 1-2 см больше полученной величины. Для S=9 м2 надо брать материал с сечением 19-20 см.

Со стороны улицы канал располагается в местах, доступных обдуванию сильными потоками ветра, иначе он будет бездействовать.

Какой канал закрывать на зиму, нюансы вытяжки с двумя трубами

Использование двухтрубной конструкции для формирования полноценной приточно-вытяжной системы требует максимально точного расчета, поэтому желательно предварительное создание схемы.

• Для равномерного воздухообмена устанавливаются каналы с равным сечением. Если необходимо осушение погребка или избавление от затхлого запаха, то у выводящей диаметр должен быть большим.
• Чем меньше изгибов и поворотов, тем лучше будет проветривание.
• Оптимальный температурный режим и циркуляция достигаются за счет максимального удаления вытяжек друг от друга. Предпочтительнее размещать их в разных концах помещения.

Вид	Установка	Нюансы
Вытяжная	Нижний конец находится на расстоянии 150 см от пола, как можно ближе к потолку. Выводной канал для усиления тяги закрывается сеткой или к нему крепится дефлектор.	1. Вентиляционные отверстия труб должны иметь разницу высоты не меньше 100 см. 2. Приточный канал подполья на улице находится ниже вытяжного. 3. Воздушные массы образуют конденсат: когда приходит зима, он, остывая, превращается в иней. Уличный конец требует обязательного утепления. 4. Для удаления конденсата в нижнюю часть вытяжной трубы монтируется сливной кран.
Приточная	Вытяжка должна быть на высоте от пола около 30-50 см. Внешний конец поднимается над крышей максимум на 25 см. Если канал устраивается в перекрытии подвала, то снаружи на него крепится решетка, защищающая от проникновения грызунов.

Для того чтобы регулировать интенсивность перемещения воздуха, нужно открывать и закрывать заслонки, установленные на находящиеся внутри помещения концы вытяжек.

Особенности строительства вентиляции

У каждого будущего домовладельца есть два основных варианта обустройства вентиляции – через отверстия в фундаменте и через приточно-вытяжную систему с выводом на кровле. Каждая разновидность систем проветривания для подвалов имеет свои преимущества и недостатки. По утверждению специалистов, наиболее эффективной является приточно-вытяжная вентиляция. Она подходит для любых фундаментов – монолитных, свайных и столбчатых. Но, ее основной недостаток – это дороговизна и сложность монтажа. Целесообразнее создавать приточные отверстия для вентиляции еще перед заливкой самого фундамента. А вытяжные воздуховоды следует выводить на крышу.

Более просто и дешево обеспечить в фундаменте проветривание можно вентиляционной парой продухов. Через них, в цоколь здания будет проникать свежий воздух и при помощи естественной тяги, выталкивать влагу за пределы подвала. Монтаж таких отверстий имеет свои особенности:

• Приточные и вытяжные отверстия устанавливают на противоположных стенах.
• Один продух должен иметь площадь не менее 25 кв. см. Для больших строений с монолитным фундаментом делается несколько пар таких отверстий.
• Для подвалов с перегородками, продухи монтируются и в них.
• Чтобы проветривание было максимально эффективным, необходимо провести расчет вентиляции. Общая площадь всех отверстий должна составлять 1/400 часть площади основы всего дома. То есть, на каждые 100 кв. м. фундамента приходится 0,25 кв. м. отверстий.

Чтобы сделать вентиляцию эффективной не менее важно качественно утеплить здание изнутри, а также провести гидроизоляционные работы. Касаются такие мероприятия не только стен, но и пола

В зимний период, утепленные, влагозащищенные и проветриваемые частные дома, позволят не только избежать образования конденсата, но и обеспечат в подвале сухость и теплоту.

Для таких фундаментов достаточно двух продухов. Но, если будет необходимо вентилировать фундамент жилища расположенного в низине, потребуется дополнительный монтаж вентиляционных отверстий.

Рекомендации по обустройству вентиляции

Обустройство вентиляции в подвале требует соблюдения некоторых правил. Это позволяет повысить эффективность конструкции до максимума

Рассмотрим, на каких моментах необходимо заострить внимание

Трубы, используемые при монтаже системы, не должны иметь разный диаметр. Однако в случае необходимости можно отступить от этого правила. Довольно частая проблема, которой подвержены вентиляционные системы – застой воздуха. Выходом из положения является установка вытяжной трубы большего диаметра, чем у приточной.

Не стоит монтировать приточную и вытяжную трубу в непосредственной близости друг от друга. Это негативно сказывается на КПД системы. Лучший вариант расположения – на противоположенных стенках помещения.

Вытяжной канал рекомендуется обустраивать ближе к потолку. Это позволяет эффективно удалять воздух, который имеет более высокую температуру, из погреба. Особенности расположения отдельных элементов конструкции можно изучить на фото.

Для коммуникации, отвечающей за проветривание помещений, лучшим вариантом является использование пластмассовых труб, основное применение которых – прокладка канализации. Такие трубы имеют наиболее подходящие геометрические и технические характеристики. Однако для больших подвалов такое решение не является целесообразным.

Трубы ПВХ хорошо подходят для вентиляции

Стоит сказать, что в подвалах, которые находятся не под жилой постройкой, организовать вентиляцию проще. В такой ситуации под вытяжное отверстие можно оборудовать входной люк.

Влага в подвальных помещениях

Затхлость воздуха и влажность являются частыми проблемами подвалов. Первая проблема происходит из-за недостаточного воздухообмена. Подвал заглублен на 2,5-2,8 м в грунт, его стены выполнены с максимальной влаго- и воздухонепроницаемостью.

До разбора вопросов вентиляции погреба следует гидроизолировать его стены. Вентиляция подвала не решит проблему гигроскопичности стен

Значительную влажность воздуха в подвальном помещении вызывает слабая гидроизоляция стен. Вторая причина – изношенные трубопроводы, протянутые через подвальные подсобки. Причем конденсат на них отлагается независимо от целостности труб и герметичности разъемных соединений.

Проблему избыточной влажности требуется решить до разработки проекта и построения вентиляционной системы подвала. Необходимо восстановить или повысить степень герметичности стен погреба, герметизировать трубопроводы и закрыть их изоляцией.

Последняя мера избавит от влияния конденсата на материал труб. Затем определяются вентиляционные потребности погреба.

Расчет сопротивления вентиляционной сети

Чем выше скорость перемещения воздуха в вентканале, тем более высоко сопротивление движению воздушных масс в комплексе вентиляции. Это неприятное явление носит название «потеря давления».

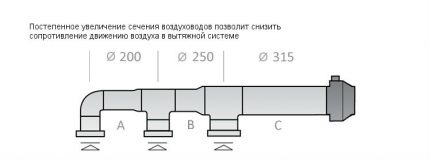

Если сечение вентиляционных воздуховодов постепенно повышать, то получится достичь стабильной скорости воздуха по всей ее длине. При этом сопротивление движению воздуха не увеличится

Вентиляционная установка должна развить воздушное давление, позволяющее справиться с сопротивлением сети воздухораспределения. Только так получится достичь необходимого расхода воздуха в вентиляционной системе.

Скорость воздуха, перемещаемого по вентканалам, определяется формулой:

V=L/(3600•S)

В которой:

• V – расчетная скорость прокачки воздушных масс, м3/ч;
• S – площадь сечения канала воздуховода, м2;
• L – требуемый расход воздуха, м3/ч.

Выбор оптимальной модели вентилятора для вентиляционной системы следует производить путем сравнения двух параметров – статического давления, развиваемого вентиляционной установкой и расчетными потерями давления в системе.

Расположив вентиляционную установку в центре разветвленной системы воздуховодов, получится стабилизировать скорость подачи воздуха по всей ее протяженности

Потери давления в протяженном вентиляционном комплексе сложной архитектуры определяются суммированием сопротивлений движению воздуха в его изогнутых участках и наборных элементах:

• в обратном клапане;
• в шумоглушителях;
• в диффузорах;
• в фильтрах тонкой очистки;
• в ином оборудовании.

Самостоятельно рассчитывать потерю давления в каждом подобном «препятствии» необходимости нет. Достаточно использовать графики потерь давления применительно к расходу воздуха, предлагаемые производителями вентканалов и соответствующего оборудования.

Впрочем, при расчете вентиляционного комплекса упрощенной конструкции (без наборных элементов) допустимо использовать типовые значения потери давления. К примеру, в подвальных помещениях площадью 50-150 м2 потери на сопротивление воздуховодов составят около 70-100 Па.

Как уничтожить грибок пошагово

Итак, выбрав тактику борьбы с плесенью, предпринимаются следующие шаги:

1. Имеющуюся плесень нужно удалить. Для этого можно воспользоваться мыльной водой и наждачной бумагой.
2. Обработать поверхность противогрибковым средством.
3. Осмотреть все вещи, и при обнаружении плесени тоже очистить. Если не получается произвести чистку (плесень засела глубоко и надежно), то лучше выбросить эту вещь.
4. Главное оружие, которое будет работать и на перспективу «будущее без плесени», — это наладка хорошей вентиляции, нужно организовать постоянный приток свежего воздуха.
5. Снизить влажность в подвальном помещении.

Расчет воздухообмена в подвальном помещении

Прежде чем заниматься поиском вентиляционного оборудования и планировать расположение вентканалов в подвале, требуется определить потребности в воздухообмене. В упрощенном формате, т.е. без учета возможного содержания вредных веществ в атмосфере подвала, воздухообмен в нем вычисляется по формуле:

L=V_подв • K_р

В которой:

• L – расчетная потребность воздухообмена, м3/ч;
• V_подв – объем подвального помещения, м3;
• K_р – минимальная кратность воздушного обмена, 1/ч (см. ниже).

Полученное значение воздухообмена позволит установить мощностные характеристики системы принудительной вентиляции подвала.

Расчет воздушного объема подвального помещения производится умножением высоты, ширины и длины

Однако для расчета формулы требуются данные по воздушному объему помещения и кратности воздухообмена.

Первый параметр вычисляется так:

V_подв=A•B•H

Где:

• A – длина подвала;
• B – ширина подвала;
• H – высота подвала.

Для определения объема помещения в кубических метрах результаты замеров его ширины, длины и высоты переводятся в метры. К примеру, для подвала шириной 5 м, длиной 20 м и высотой 2,7 м объем составит 5 • 20 • 2,7 = 270 м3.

Потребности в воздухообмене данного помещения прямо зависят от числа людей, находящихся в нем. Также учитывается степень физической активности посетителей

Для просторных подвалов минимальная кратность воздухообмена K_р определяется из расчета потребностей одного человека в свежем (приточном) воздухе за час. В таблице представлены нормативные потребности человека по воздухообмену в зависимости от использования данного помещения.

Также воздухообмен можно рассчитать по числу людей, которым предстоит находиться (к примеру, работать) в подвале:

L=L_чел•N_л

Где:

• L_чел – норма по воздухообмену для одного человека, м3/ч•чел;
• N_л – расчетное количество людей в подвальном помещении.

Нормами утверждаются потребности человека в 20-25 м3/ч приточного воздуха при слабой физической активности, в 45 м3/ч при выполнении несложной физической работы и в 60 м3/ч при высокой физической нагрузке.

Значение вентиляции

Известно, что деревянные конструкции без дополнительной защиты быстро приходят в негодность под действием влаги. В связи с тем, что дерево является основным материалом подполья, необходимо принять меры по устранению лишней жидкости. При высокой влажности рано или поздно начнётся процесс гниения и разрушения. Гниение может вызвать провал пола, что повлечёт за собой капитальный ремонт. По этой причине вентиляция является обязательным требованием к строительству подпола.

Одним только разрушением деревянных конструкций опасность влаги в подполье не ограничивается. Застой жидкости в закрытом пространстве может привести к развитию грибка и плесени, которые вредны для здоровья людей. Пол первого этажа может постепенно, в течение нескольких лет, подгнивать и зарастать грибком. Находясь в таком состоянии, подпольное пространство будет являться местом постоянного распространения опасных спор. А длительный контакт с грибком может послужить толчком к появлению серьёзных болезней дыхательных путей.

Вентиляция призвана уберечь конструкции дома от разрушения и поражения плесенью.

Варианты вентиляции для пола

Есть два способа вентиляции для деревянных полов: естественная вентиляция и принудительная вентиляция. При естественном вентилировании воздух самостоятельно свободно циркулирует в пространстве под полом.

Достигается это устройством так называемых продухов, которые представляют собой вентиляционные отверстия в фундаменте. При этом не устраивается никаких вытяжек и дополнительных устройств для вентиляции. Этот способ пользуется очень большой популярностью, несмотря на существенные потери тепла в зимнее время. Для уменьшения тепловых потерь продухи на зиму обычно плотно закрывают пробками из дерева или глины.

Что касается принудительной вентиляции под полом, то она представляет собой устройство для притока и вытяжки воздуха.

Получила довольно широкое распространение, однако обладает целым рядом недостатков. Например, сильный шум, избавиться от которого можно только с помощью специальных глушителей. Которые, кстати, тоже нужно покупать. И такие глушители частенько стоят больше, чем сама вентиляция в частном доме. Однако если нет недостатка в средствах, то данный тип вентиляции прослужит верой и правдой долгие годы.

Устройство вентиляции

Как правильно организовать вентиляцию в деревянном подполе?

1. За циркуляцию воздуха в чистовом полу отвечает пространство размером от 1,5 до 5 см. Его необходимо оставить между слоем теплоизоляции и декоративным покрытием.
2. Вентиляция пространства между грунтом и черновым полом производится через специальные отверстия в цоколе. Рассчитывайте количество продухов с учётом того, чтобы их было по 2 на каждые 4 метра цоколя. Их площадь должна равняться 1/400 (1/100 — 1/150 — для радоноопасных районов) от площади внутреннего пространства подпола.
3. Центральная точка отверстия продуха должна быть на 30 см выше уровня грунта.
4. В тех случаях, когда дом находится на возвышении, отверстий можно делать в 2 раза меньше. Если же дом построен в низине, то в 2 раза больше, то есть по одному через каждые 2 м.
5. Если в доме есть промежуточные стены, то в их основании нужно делать также по одному отверстию на каждые 2 м.

Организация воздухообмена в строящемся здании

Вентиляция пола в частном доме с ленточным основанием формируется во время заливки фундамента. Это можно сделать, заложив в цоколь асбоцементные трубы.

• Болгаркой с кругом по камню труба режется на небольшие, длиной, равной толщине цоколя, цилиндрические фрагменты.
• Металлические детали закладываются в грунт в глубину на 0,15м (не менее) и, возвышаясь над ним, на 0,5м. Такая глубина необходима, чтобы снежный наст не доставал до вентотверстий, талая вода не заливала их. При этом центральная точка воздуховода должна быть на высоте, примерно, 0,3 м от земли.
• Вентканалы монтируются напротив друг друга на разных стенах с подветренной стороны и с противоположной ей.
• Сечение установленных обечаек может быть прямоугольным или круглым (0,15м).

Если, к примеру, нужно обустроить вентиляцию в доме площадью 6х6 м.кв., то понадобится не менее 8 отверстий, расположенных с шагом 2м. Начало установки – угол дома. Чтобы все зоны хорошо продувались, от угла до ближайшего отверстия выдерживается расстояние не более 0,9м. При больших площадях закрытых декоративными решетками воздушных отверстий должно быть не мене 3 штук с каждой стороны.

Кровельные выходы

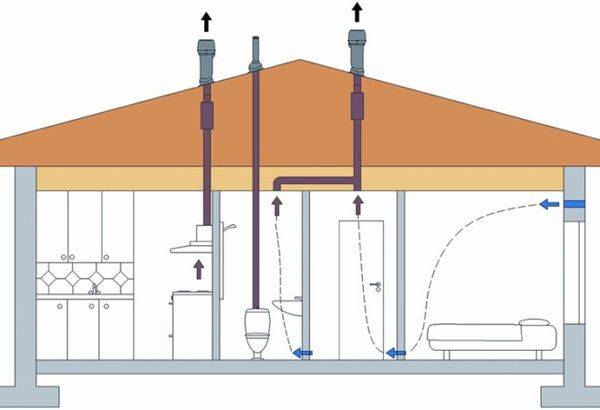

На выходе из кровли вытяжные трубы объединяют в общий вентиляционный короб прямоугольной формы. Общий короб можно заменить отдельными короткими вентиляционными выпусками, практически незаметными на кровле.

Для усиления тяги над трубой устанавливают специальный колпак – дефлектор. При боковом ветре или подъеме воздушных потоков от земли вверх он создает разрежение и работает как инжектор. Дефлектор защищает трубу от попадания извне осадков, птиц, иных крупных предметов.

Существуют технические требования к высоте канала по отношению к уровню конька, которые необходимо соблюдать. Это нужно для того, чтобы верх трубы был доступен для обдувания ветром с любой стороны и в вентиляционном канале всегда присутствовала тяга.

Расчет продухов

Действительно, строительство по выверенному конструкторским расчетом плану позволяет обойтись без ошибок и последующих переделок, а это залог экономии как времени, так и финансовых средств. Но предварительный расчет продухов в фундаменте, который ведется еще на этапе проектирования, имеет лишь прикидочный, оценочный характер количества и расположения отдушин.

Расчет продухов в базисе, который ведется еще на этапе проектирования дома, несет только оценочный характер

Универсальной формулы или алгоритма здесь не существует, есть лишь рекомендации, подготовленные на основании нормативов. Дело в том, что до появления фундамента здания невозможно заранее точно предсказать, как будут проявлять себя сквозняки под ним.

Существуют следующие общие правила, касающееся того, как сделать продухи в фундаменте (учитываются их размеры, расположение и устройство отверстий):

1. Полноценное и функциональное устройство продухов в цоколе невозможно без свободного перемещения воздуха под полом, поэтому лаги должны быть расположены выше уровня земли не менее чем на 25 см. А расстояние между ними берется порядка 55–65 см. Если пол будет низким, то ни о каких плюсах от наличия продушин речи быть не может.
2. Продухи делаются строго друг напротив друга, то есть располагают их на одной перпендикулярной к стенам линии.
3. Расстояние между продухами выбирается величиной не более 3 метров, высота от уровня земли до их основания должна составлять не менее 15 см, до верхнего края цоколя — 15–20 см. Достаточными для вентиляционных задач размерами обладает прямоугольное отверстие с шириной стороны не менее 14 см. Таким образом, количество продухов в фундаменте среднестатистических частных домов будет составлять не более 8 штук, то есть по два в каждой стене.
4. Если дом имеет внутренние несущие стены, опирающиеся основанием на поперечные фундаменты, то такие стены создают преграду свободному движению воздуха через подполье. Поэтому в цоколе внутренней несущей стены также должно быть запланировано размещение отдушин. Их размер делается несколько большего диаметра, чем у продушин под внешними стенами, чтобы предоставить большую свободу течению воздуха и улучшить его циркуляцию в пространстве между лагами. Хорошим решением будет запланировать вместо отдушины не закрывающийся технический проем для доступа к подпольным частям коммуникаций.
5. Для защиты от пролезания в подполье мелких домашних животных и грызунов-вредителей в отверстия продухов вставляют мелкую сетку или декоративную решетку.

Проще заранее предусмотреть и исключить из заливаемой толщи бетона кубическую полость, нежели потом думать, как сделать продухи в готовом фундаменте.

Для этого в месте предполагаемого размещения продуха закладывается так называемая бобышка — легкоизвлекаемый обрезок бревна либо несколько кирпичей с заложенными между ними клиньями.

Клинья нужны для того, чтобы кирпичи можно было легко извлечь из готового цоколя. Вместо бобышки можно использовать короткий обрезок трубы большого диаметра с засыпанным внутрь песком и заглушенными торцами. Это делают для того, чтобы трубу не расплющило внушительной массой бетона ленточного фундамента. После разопалубки их можно не вынимать.

Продухи в деревянном доме делаются значительно проще. Для получения отверстия требуемого размера достаточно сделать выемку между бревнами забирки.

Расчёт диаметра воздухопроводов

Расчёт сечений воздуховодов при принудительной и при естественной вентиляции подвала однотипный в упрощенном виде. Профессионалы применяют различные термодинамические формулы и графики, а для рядового собственника дома актуальны простые допущения.

Так, на 1 кв.м. площади подвала – необходимая площадь канала – 26 кв.см. Для примера, рассмотрим расчёт площади канала и диаметра трубы для подпола со стороной 3 метра.

Т – площадь сечения воздухопровода – 9 х 26 кв.см. = 234 кв.см.

Получаем – R (радиус) это квадратный корень из 234кв.см./п, где п – число пи, равное 3,14.

При вычислении — R = 8,6 см. и, соответственно, диаметр 17,2 см.

При монтаже вытяжной вентиляции подвала эту величину, для гарантии бесперебойной работы, увеличивают на 10 – 15%. В итоге выбираем диаметр канала приблизительно, с запасом, 19,5 – 20 см.
