Утепление пола в каркасном доме

Утепление пола 1 этажа

Схема утепления пола будет зависеть от выбранного материала для утепления: минеральная вата, пенополистерол или экструзия.

Утепление пола органическими утеплителями на основе пенополистирола

Считается наиболее простым вариантом. При данном методе поверх установленных лаг производят настил чернового пола. Материалом может служить любой влагостойкий материал: ОСП, влагостойкая фанера, ДСП или даже доска, обработанная соответствующими составами. Наиболее часто используется OSB. Поверх чернового настила перпендикулярно направлению лаг устанавливают бруски сечением 50х100 или 50х150 (в зависимости от необходимой толщины утепления). Закрепляют их саморезами. Шаг между брусками подбирают под ширину утеплителя. Так как утеплитель будет плотно герметизирован, то укладка дополнительной пароизоляции не требуется как перед утеплителем, так и после него. Между брусками закладывается утеплитель, все швы между листами утеплителя и брусками герметизируются при помощи монтажной пены или клей-пены.

В случае строительства по канадской технологии настил по лагам может осуществляться готовыми СИП-панелями заводского производства. В этом случае черновой настил не нужен. Панели соединяются между собой по методу шипа и паза, швы герметизируются монтажной пеной или герметиком (в некоторых случаях перед укладкой напольных панелей на лаги наносят мастику).

Утепление пола минеральной ватой

Утепление каменной ватой применяется чаще в каркасном строительстве из-за экономичности. Главным недостатком минеральных утеплителей является потеря свойств при намокании. Поэтому необходимо обеспечить защиту утеплителя от влаги, а также отведение лишнего конденсата. Есть 2 варианта утепления пола 1-го этажа каменной ватой: утеплитель закладывается между лагами либо по лагам производят монтаж чернового настила с каркасом под утеплитель.

При утеплении между лагами к нижней стороне бруса подшивается доска толщиной 25 мм. Перед подшивкой доски может быть закреплена при помощи строительного степлера паропроницаемая мембрана. Иногда эта пленка может закладываться уже после монтажа нижнего настила. В этом случае лаги как бы оборачиваются в мембрану и пристреливаются. Далее закладывается минеральная вата. Плиты должны плотно прилегать к элементам каркаса. При утеплении в несколько слоев каждый последующий слой укладывается с перехлестом к предыдущему, чтобы избежать мостиков холода. Поверх последнего слоя минеральной ваты расстилается контур пароизоляционной пленки, которая пристреливается к лагам при помощи строительного степлера. Полотна все строительных пленок должны расстилаться с перехлестом не менее 10 см. Поверх пароизоляции укладывается ОСП, ДСП, фанера или финишное покрытие.

Утепление поверх лаг, по сути, не отличается от метода при использовании в качестве утеплителя пенополистирола. Поверх лаг делают черновой настил из влагостойкого материала, на который укладывается паропроницаемая мембрана – каркасный брус – контур пароизоляции – финишное напольное покрытие. Этот метод немного проще технологически, но требует значительно больше материала.

Строительство пола в каркасном доме

Штучные и рулонные утеплители

К данному типу утеплителей относят минеральную вату и пенопласт. Они имеют преимущество в минимальном объемном весе. Этих материалов нужно использовать достаточно мало, чтобы сделать дом теплым (средний слой составляет 10-15 см в толщину).

Поэтому такой утеплитель не создает серьезной нагрузки на каркас перекрытия. Чтобы его установить, достаточно дополнительно использовать лишь тонкие доски или даже стружечные плиты, которые устанавливают на тонкие черепные бруски размером 30х30 мм.

На полученное напольное покрытие можно наносить также пенополиуретановый утеплитель. Хоть этот вариант имеет и много недостатков (необходимость привлечения посторонних людей и техники, дороговизна материалов), данный утеплитель считается наилучшим вариантом для утепления чернового пола на цокольном перекрытии.

Как только пена заканчивает образовываться, получается сплошное объемное покрытие, которое имеет достаточную жесткость и способность защищать элемент конструкции от повышенной влажности и других отрицательных явлений.

Выбор оптимального утеплителя

Минераловатные теплоизоляторы – наиболее приемлемый вариант утепления каркасного дома. Материалы изготавливают из разного сырья, определяющего базовые характеристики и сферу применения. К общим достоинствам всех типов минваты можно отнести: небольшой вес, пожарную безопасность, стойкость к вредителям и необходимую паропроницаемость.

Основной минус волокнистых изоляторов – гигроскопичность. Для сохранения свойств утеплителя минеральная вата нуждается в качественной паро- и гидроизоляции.

Базальтовая вата – экологичность и огнеупорность

Основным компонентом утеплителя являются горные породы вулканического происхождения: базалит, диарит и базальт. Каменная вата – абсолютно негорючий материал, способный выдерживать температуру в 1000 °С. Теплоизолятор сохраняет физические свойства в течение 40-50 лет.
Главные преимущества минваты на основе базальта:

• низкая теплопроводность – 0,36-0,42 Вт/м*С;
• прочность к механическим воздействиям;
• хорошие шумоизоляционные характеристики;
• стойкость к температурным колебаниям.

В состав утеплителя включены гидрофобные добавки, обеспечивающие быстрый отвод влаги. Базальтовый теплоизолятор производится в плитах, плотность материала – 35-50кг/куб. м.
Недостаток каменной ваты в сравнении с аналогами из стекловолокна – меньшая эластичность и подверженность грызунам.

Стекловата – упругость и влагостойкость

Базовые составляющие теплоизолятора – стеклянный бой и песок. Добавка связующих компонентов позволяет формировать из тончайших стекловолокон рулоны. Ориентировочные размеры матов: толщина – 100 мм, ширина – 1200 мм, длина – 10 м.

Не менее важно рассчитать, какой плотности утеплитель надо применять. Для теплоизоляции каркасных построек этот параметр стекловаты должен составлять не менее 15-20 кг/куб

м.

Особенности стекловаты:

• высокая упругость – материал легко принимает и быстро восстанавливает заданную форму, что очень удобно при монтаже;
• устойчивость к вибрациям;
• неподверженность к образованию плесени и непривлекательность для грызунов.

Как и каменная вата, стекловолокно огнеупорно. Однако в сравнении с предыдущим утеплителем, стекловата проигрывает по нескольким пунктам:

1. Небезопасность материала – монтаж выполняется в респираторе и защитной одежде. Волокна очень хрупки и при резке выделяется много «стеклянной» пыли.
2. Усадка теплоизолятора – со временем повышается риск образования мостиков холода.

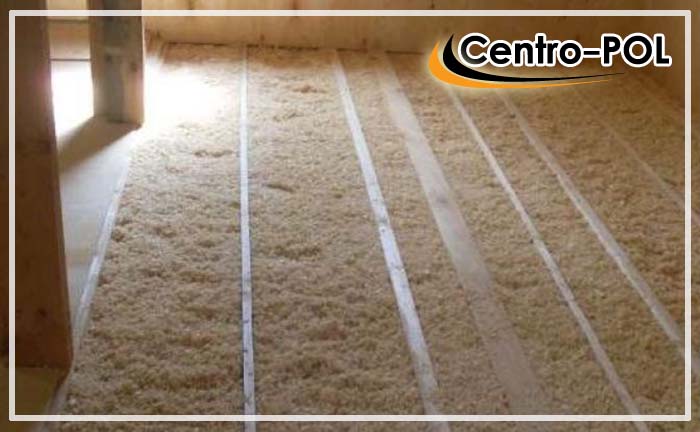

Эковата – универсальность применения

Новое слово в сегменте теплоизоляционных материалов – эковата. Материал на 80% состоит из бумаги вторичной переработки. Добавочные компоненты: борная кислота и тетраборат натрия. Второстепенные ингредиенты обеспечивают защиту от воздействия микроорганизмов и снижают уровень горючести.

Отличительные особенности эковаты:

1. Эковата – сыпучий утеплитель, а потому технология ее нанесения кардинально отличается от работы с листовой минватой. Для создания теплоизоляционного слоя требуется спецоборудование – пневматическое надувное устройство.
2. При некачественном утеплении стен каркасного дома существует риск усадки эковаты, что чревато образованием неутепленных зон.
3. Материал не рекомендуется применять вблизи открытых источников огня, каминных труб и дымоходов. Требуется защитная прослойка из базальтовых фольгированных огнеупорных матов или ограждение из асбестоцементных плит.

Основные достоинства эковаты: экологичность, возможность утепления труднодоступных мест и высокие звукоизоляционные качества.

«Теплое дерево» – альтернатива минеральной вате

Эту группу представляют маты и плиты из древесноволокнистых материалов. Технико-эксплуатационные характеристики утеплителя на достаточно высоком уровне:

• хорошая теплоизоляция – теплопроводность сравнима с показателем минваты;
• сохранение структуры даже при намокании – свойства утеплителя не меняются при впитывании влаги в объеме 20% от собственного веса;
• высокая прочность и отличная звукоизоляция – защита от ударных и «воздушных» шумов;
• достаточная плотность и упругость – утеплитель крепится между стойками каркаса без дополнительных фиксаторов;
• экологичность материала и безопасность проведения монтажных работ.

Древесноволокнистый утеплитель «дышит» и способствует поддержанию комфортного микроклимата в доме. К минусам теплоизолятора можно отнести: дороговизну и способность к возгоранию.

Утепление цоколя

Чтобы сделать теплый пол первого этажа, можно утеплить цоколь.

Схема утепления цоколя в каркасном доме на винтовых сваях.

Утеплитель надо завести также и под отмостку. Температура в грунте под отмосткой будет уже плюсовая, что обеспечит комфортную температуру на первом этаже.

В заключение надо сказать, что не нужно ставить большой жилой дом на винтовые сваи без расчетов, поскольку неизвестно, как поведут себя сваи под большой нагрузкой. Если какая-то часть свай попадет в рыхлый грунт (бывший погреб, туалет, землянка), то они могут осесть. Дом может перекоситься и исправить такую ситуацию будет очень тяжело.

В чем необходимость

Отсутствие таковой, прежде всего, приведет не только к неудобствам в процессе эксплуатации здания, но и сильно завышенным расходам на отопление в зимний период. Причина в том, что без должного утепления, пол попросту не будет удерживать внутри сооружения тепло.

Важно знать: правильно уложенный теплоизоляционный пирог дает возможность избежать появления подобных негативных ситуаций, а также значительно увеличить срок службы как самого здания в общем, так и отдельных его элементов.

Также возможно появление определенных проблем в виде:

• Образования на поверхности многих перекрытий конденсата;
• Гниения древесины за счет образования на ней плесени, которой предшествует повышенная влага;
• Значительного уменьшения энергоэффективности такого дома.

Поэтапный монтаж основания с лагами

Работа выполняется в такой последовательности:

1. На участке земли производим разметку, бурим скважины диаметром 200 мм и глубиной 1000 мм с шагом 800 — 1000 мм.
2. В каждую лунку устанавливаем асбестоцементные трубы (длина 1300 мм, диаметр 100 мм).
3. Столбы обсыпаем по кругу песком, тщательно утрамбовываем, а также обязательно поливаем водой.
4. В каждую трубу заливаем песчано-цементная смесь с добавлением щебенки (например, 5 частей, цемент – 1 , песок – 4, вода – 5).
5. Устанавливаем пластины во внутрь столбов для последующей установки на них лаг.
6. Создаем внутреннюю обвязку. Используем доски размером 50х150 мм, которые устанавливаем на ребро. Внутренние детали соединяем между собой саморезами.
7. Дальше монтируем срединные и внешние доски, пропиливаем пазы под лаги. Верхняя часть конструкции должна быть ровной. В качестве лаг используем брусы размером 50Х100 или 50х150 мм.
8. Лаги укладываем вдоль столбчатого фундамента (по линиям). Фиксируем саморезами, гвоздями или скобами.
9. Между лагами дополнительно устанавливаем перемычки, что создаст дополнительную жесткость всей конструкции.
10. Создаем опоры для крайних досок, которыми будем настилать пол. Для этого используем рейки размером 30х30 мм. Вся конструкция должна выглядеть так, как на рисунке ниже.

Основные моменты проведения монтажных работ

Все используемые для утепления пола материалы имеют свои методы закрепления. Однако существуют основные моменты устройства тепловой защиты. Их рекомендуется соблюдать при монтаже любого материала.

Порядок расположения основных слоев при устройстве утепления пола в деревянном доме своими руками:

• гидроизоляционный слой;
• слой теплоизоляции;
• пароизоляционный материал;
• непосредственные конструкционные элементы перекрытия;
• напольное покрытие.

Выбирая утеплитель, стоит рассчитать высоту всех слоев

Специалисты говорят, что такое расположение основных слоев позволит получить внутри помещение оптимальный тепловой режим. Такая технология сохраняет необходимую циркуляцию влаги в доме.

Гидроизоляция

При утеплении пола в частном доме нельзя обойтись без гидроизоляции. Из-за способности холодного воздуха конденсироваться на теплой поверхности, деревянное перекрытие испытывает воздействие влаги. Ее постоянно присутствие в помещении приводит к активному развитию грибка, плесени и вызывает гниение самой конструкции. Особенно в том случае, если при возведении дома не использовались специальные средства.

Схема размещения гидроизоляции при утеплении пола

При прокладке теплоизоляции без гидроизоляционного слоя воздействие влаги негативно влияет на теплопроводные свойства материала. Результат – повышение влажности в помещении и снижение температуры. Гидроизоляция помогает избежать данных неприятных моментов.

Прокладывается гидроизоляционный слой со стороны воздействия холодных потоков воздуха.

Прокладка пароизоляции

Человеческое тепло и работающее в доме оборудование выделяет теплый воздух. Он проходит сквозь перекрытия и при столкновении с холодным воздухом конденсируется. Проблема этого явления заключается в том, что происходит оседание влаги внутри конструкции. В результате дерево разбухает и начинает загнивать изнутри. Предотвратить данный процесс обработкой спецсредствами не получится. Поэтому при утеплении пола в деревянном доме снизу пеноплексом или другим материалом наличие пароизоляции обязательно.

Схема прокладки пароизоляции во время утепления деревянного пола

При проведении монтажных работ снизу, пароизоляционный слой прокладывается первым. Самым простым и доступным материалом для этого является полиэтиленовая пленка. Она отлично подходит как для паро-, так и для гидроизоляции.

Наличие подобных слоев в половом покрытии должно проектироваться заранее. Если это не было сделано вовремя, то необходимо проложить пленку сразу после ввода дома в эксплуатацию.

Какой утеплитель использовать

Утеплитель для пола каркасного здания на свайном фундаменте, кроме способности хорошо удерживать тепло, должен быть легким, простым в укладке и обладать отличной влагостойкостью.

Пенопласт

Достаточно хороший утеплитель, получивший широкое распространение из-за своей дешевизны

Однако следует взять во внимание, что замерзание пропитанного влагой пенопласта провоцирует его постепенное разрушение. В результате его теплоизоляционные характеристики резко падают, и холод получает прямой доступ в помещение

Использовать пенопласт разрешается только в комбинации с надежной влагозащитой.

Пеноплекс

Экструдированный пенополистирол является более дорогой модификацией пенопласта. Для него характерны отличные прочностные качества и практически полное отсутствие водопоглощения. Это позволяет материалу стойко переносить низкие температуры в условиях постоянной влажности. Для сообщения пеноплексу огнестойких качеств в его состав вводятся антипирены.

Минеральная вата

Отличный вариант, чтобы обустроить теплый пол в каркасном доме. Для этого материала характерны высокие теплоизоляционные характеристики и абсолютная не горючесть. Минеральная вата не боится никаких биологических воздействий.

В качестве утеплителя строители предпочитают применять минеральную ватуИсточник krutopol.com

Слабые стороны материала:

• Плохая переносимость влаги. Попадание на поверхность утеплителя воды провоцирует его проседание и снижение теплоизоляционных характеристик.
• Дороговизна. За приобретение минеральной ваты придется выложить на порядок больше денег, чем за пеноплекс.

Выпускают этот материал в форме плит и рулонов. Первый вариант более удобен для проведения теплоизоляции пола в здании на свайном фундаменте. Плиты имеют преимущество в жесткости и сопротивляемости механическим воздействиям.

Керамзит

В домах на винтовых сваях этот утеплитель применяется довольно редко, что объясняется его невысокими теплоизоляционными характеристиками. Чтобы добиться нужной утепляющего эффекта, приходится насыпать слой приличной толщины: это скрадывает жилое пространство и утяжеляет общий вес конструкции. Тех, кто все же решается применять керамзит для утепления пола на сваях, прельщает значительная простота его укладки.

Утепление пола в каркасном доме на сваях

Свайный фундамент – это надежная основа для будущего каркасного дома, но при утеплении пола нужно учитывать определенные правила, чтобы избежать сквозняков под полом и сырости.

Технология обустройства фундамента на сваях применяется в основном в болотистой местности, где требуется особая внимательность к материалам, применяемым для получения прочности, стойкости к движениям пласта грунта. Поэтому теплоизоляция создается вместе с черновым полом, так как слоистая конструкция защищает жилье от проникновения влаги со стороны фундамента.

При свайном фундаменте пол первого этажа оказывается особенно не защищенным от холода и ветра. Остается свободное пространство между замлей и перекрытием первого этажа. Утепление пола в этом случае нужно выполнять особенно тщательно. При правильном расчете толщины утеплителя и точном выполнении всех монтажных работ по утеплению пола и цоколя, описанных в этой статье, можно получить теплый уютный дом даже находящийся в зоне очень низких температур.

Рассмотрим в качестве утеплителя керамзит, как наиболее дешевый и экологически чистый материал.

Все деревянные элементы следует обработать антисептиком для предотвращения появления гнили.

Утепление пола

Порядок работ следующий:

1. Уложите на ростверк свайного фундамента лаги.
2. Прикрепите к лагам черепные бруски 50*50 мм для опоры досок чернового пола.
3. Уложите на черепные бруски доски или куски фанеры для создания чернового пола.
4. Постелите гидроизоляцию. Ленты гидроизоляции должны находить друг на друга на 10 см, швы проклейте скотчем. По периметру пола проклейте гидроизоляцию краевой лентой.
5. Засыпьте необходимый слой керамзита фракцией 10–40 мм. Верхний слой керамзита не должен доходить до верха лаг на 10 см.
6. По верху керамзита залейте цементную стяжку или уложите пленку пароизоляции с нахлестом в 10 см и с проклейкой швов скотчем.

7. Выполните финишное покрытие.

Утепление цоколя

В доме на сваях большое значение имеет утепление цоколя. Если холод и ветер не будут проникать под свободное пространство под домом между сваями, то внутри дома гораздо лучше будет сохраняться тепло.

Утепление цоколя устраиваем таким же образом, как и утепление стены. Только утеплитель располагаем не только вертикально, но и заводим под отмостку.

Такое утепление пола и каркасного строения на сваях обойдется недорого и надежно защитит помещение от морозов.

1. Под отмосткой выполните уплотнение грунта и устройте песчаную подушку толщиной 10 см.
2. Для цоколя сделайте каркас шириной минимум 15 см и зашейте его досками или фанерными щитами с внутренней стороны.
3. Проложите пароизоляцию с отмостки до верха цоколя с проклейкой швов скотчем. Закрепите ее на досках степлером.
4. Насыпьте керамзит на отмостку по маячкам с небольшим уклоном от дома слоем 10–15 см.
5. Сделайте цементную стяжку по керамзиту, по всей отмостке.
6. После того, как цементная стяжка застынет, продолжайте работу по утеплению цоколя. Закройте внешнюю часть цоколя досками или любой другой отделкой на небольшую высоту (около 50 см).
7. Проложите гидроизоляцию внутри образовавшегося колодца с запасом по высоте до верха цоколя и ширины цоколя, прикрепив ее изнутри к внешней стенке.
8. Засыпьте в колодец керамзит.
9. Зашейте цоколь до верха досками.
10. Засыпьте до верха цоколя керамзит.
11. Заверните край гидроизоляции, накрыв керамзит сверху, и зашейте цоколь сверху досками или отделкой.

Утепление цоколя керамзитом завершено.

Схема утепления цоколя каркасного дома на сваях

Подробнее об утеплении пола каркасного дома на сваях смотри в статье «Способы утепления пола в каркасном доме на винтовых сваях: электрический теплый пол, водяной теплый пол и другие».

Выводы

Теплоизоляция каркасного дома – это сложный процесс, требуемый последовательности, внимательности и аккуратности. Применение керамзита позволяет защитить стены и полы здания, создавая комфортное микроклиматическое и санитарно-гигиеническое пространство.

Керамзит остается востребованным материалом, применяемым в качестве утеплителя, поскольку:

• стоит относительно дешево;
• прост в закладке для утепления (в отличие от напыляемых утеплителей);
• экологически чист.

Учитывая эти основные преимущества керамзита, его можно отнести к старым добрым материалам для утепления, вполне доступным и экологичным.

Просмотров:
2 011

Выбор конструктивных элементов и материалов

Надежность, долговечность и теплоэффективность пола во многом зависят от применяемых материалов. Рассмотрим допустимые варианты и обозначим неприемлемые решения.

Внимание на качество балок перекрытия

В каркасном домостроении для обвязки винтовых свай преимущественно использует древесину. Обычно берут пиломатериалы хвойных пород: лиственницу, сосну и ель.

Полезное: Пропитки по дереву: эффективные составы для внутренних и наружных работ

Главное требование – применение высушенных материалов. Влажность бруса не должна превышать 12%, в противном случае возможна деформация конструктивных деталей после их монтажа.

Обустройство ростверка возможно несколькими способами:

1. Укладка монолитного бруса размером 20*15 см. При возведении двухэтажного дома можно использовать балку 20*20 см.
2. Ростверк из собранных досок. Бюджетный вариант. Каждая балка формируется из двух-трех досок. На выходе должен получиться брус сечением 20*15 см.

При надежной фиксации досок, «пакетный» метод не уступает по прочности обвязке из цельных балок.

Варианты нижней обшивки

При выборе материала для подосновы необходимо помнить, что винтовые сваи перегружать нежелательно. Поэтому обшивка должна быть достаточно прочной, но не тяжелой. Главная ее задача – защита от ветра и влаги.

Что подойдет? Здесь несколько вариантов:

1. ОСБ. Доступный материал, обладающий хорошей прочностью, но уязвимый к воде. Перед монтажом требует обработки составом, предназначенным для защиты дерева. Слабое место – стыки плит. Их необходимо покрыть акриловым герметиком.
2. ДСП. Прост в обработке, но как и ОСБ уязвим к влаге. Уступает предыдущему материалу по экологичности.
3. Многослойная фанера. Допустимо использование только влагостойких листов с маркировкой ФК или ФСФ. В составе есть формальдегидные смолы – они повышают устойчивость материала к агрессивной среде.

Очень часто для устройства чернового пола применяют обычный настил из досок сечением 5*10 см. Такой вариант нельзя назвать экономным, но прочность и экологичность вне сомнений. Главное требование – предварительная обработка древесины.

Утеплитель – основа теплоизоляции пола

При выборе теплоизоляционного материала основное внимание – на возможность его эксплуатации во влажной среде. Наиболее рациональные решения:

1. Минеральная вата. Лучшее решение – маты из базальтового волокна. Плюсы: экологичность, негорючесть, низкая теплопроводность, стойкость к деформациям, минимальное водопоглощение – 2%. Со временем каменная вата дает усадку всего 5% – при грамотной укладке мостики холода на стыках с лагами не образуются.
2. Экструдированный пенополистирол. Лидер по утепляющим свойствам. Дополнительные преимущества: упругость и стойкость к деформациям, отсутствие водопоглащения, биостойкость, простота монтажа. Недостатки: высокая стоимость и горючесть.
3. Керамзит. Бюджетная альтернатива листовым утеплителям. Несколько уступает по теплоизоляционным характеристикам минвате и пенополистиролу. Важный плюс – пожарная безопасность.

Для утепления пола в каркасном доме на винтовых сваях иногда применяют пенопласт. Главные достоинства: хорошие показатели теплозащиты и низкая стоимость. Однако при контакте с влагой и под действием низких температур материал теряет целостность структуры. Такое решение применимо в теплых регионах.
