Как пользоваться штангенциркулем

Как пользоваться?

Чтобы начать применение инструмента, сперва необходимо проверить, точно ли он измеряет и нет ли у него какой-либо неисправности. Методика должна соответствовать нормативному документу МИ 2190-92, предназначенному именно для штангенрейсмусов.

Проверку нулевого отсчёта на рабочем месте можно осуществить 3 способами:

• прибор нужно установить на ровную поверхность;
• опускается вниз основная рамка, пока измерительная ножка не коснётся площадки;
• сверяются шкалы на главной линейке и нониусе — они должны совпасть своими нулевыми отметками.

Алгоритм измерения состоит из нескольких шагов.

1. Выставить измеряемую деталь на ровную гладкую поверхность.
2. Совместить изделие и штангенрейсмас.
3. Сдвигать вниз рамку основной шкалы, пока она не коснётся измеряемого изделия.
4. После этого уже посредством механизма микрометрической пары добиться полного соприкосновения измерительной ножки с изделием.
5. Винтами закрепит положение рамок прибора.
6. Оценить полученный результат: число полных миллиметров — по показанию шкалы на штанге, доли неполного миллиметра — по вспомогательной шкале. На вспомогательной шкале нониуса нужно отыскать то деление, которое совпало с делением шкалы на рейке, а потом подсчитать, сколько до него штрихов от нуля нониусной шкалы, — это и будет микрометрическая доля измеренной высоты изделия.

Если операция состоит в разметке, то в инструмент вставляется разметочная ножка, а потом по шкалам устанавливается нужный размер, который и нужно отметить на детали. Отметка производится остриём ножки путём передвижения инструмента относительно детали.

Как пользоваться штенгенрейсмасом, смотрите далее.

Почему возникают ошибки при измерениях

Наиболее распространенные ошибки, снижающие точность результатов измерений исправным инструментом:

• Чрезмерное давление на рамку вызывает перекос относительно штанги. Такой же эффект получается, если при измерении нижними губками сводить штангенциркуль за верхние.
• Установка губок на галтели, фаски и скругления.
• Перекосы при позиционировании.
• Нарушение калибровки инструмента.

Первые три ошибки чаще всего возникают от недостатка опыта, и уходят с практикой. Последнюю нужно предотвратить на этапе подготовки к измерениям. Проще всего выставить «0» на электронном штангенциркуле: для этого там предусмотрена кнопка (на рис. 6 кнопка «ZERO»). Часовой индикатор обнуляется вращением винта, расположенного в его нижней части. Чтобы откалибровать нониус, отпускают винты крепления к рамке, передвигают его в нужное положение и снова фиксируют.

Деформации элементов штангенциркуля и износ мерительных поверхностей делают инструмент непригодным к использованию. Для снижения количества брака на производстве штангенциркули проходят периодическую поверку в метрологических службах. Для проверки точности инструмента и приобретения навыков в бытовых условиях можно измерять детали, размеры которых заранее известны: например, хвостовики сверл или кольца подшипников.

Измерение штангенциркулем

При использовании устройства ШЦЦ не нужно заниматься вычислением размеров измеряемой детали, все это показывается на дисплее. Также не составляет труда снять размеры при работе с устройством ШЦК. Целые числа на штанге указываются краем подвижной рамки, сотые или десятые доли миллиметра показывает круговая шкала.

А вот с механическим инструментом ШЦ-I, ШЦ-II и ШЦ-III нужно будет сопоставлять значения основной шкалы и нониусной. Вначале определяется размер в целых числах, т. е. показания на главной шкале, которое определяется по положению первой риски нониусной шкалы. Затем, в зависимости от типа штангенциркуля, определяется размер в десятых или сотых долях миллиметра.

Итого, Алгоритм измерений:

1. Смотрим по верхней шкале, сколько укладывается целых миллиметров.
2. На нижней шкале смотрим, какое деление максимально совпадает с делением на верхней шкале (как бы превращается в одну линию) — это десятые и сотые доли миллиметра.

Рассмотрим на картинке, как получается измерение в 28,55 миллиметров:

При использовании инструмента следует учитывать погрешность штангенциркуля, которая может возникнуть вследствие неправильного хранения, механического повреждения, загрязненности инструмента, температурного состояния измеряемой детали. Оптимальной температурой для проведения измерений этим устройством является диапазон в пределах 10–40 градусов выше нуля. Чтобы получить наиболее достоверные данные измерений при работе штангенциркулем, рекомендуется сделать несколько замеров и высчитать среднее арифметическое значение. По окончании измерений устройство требуется вытереть досуха и положить на хранение в футляр.

На этом статья заканчивается. Сегодня мы узнали, что такое штангенциркуль, каких он бывает видов и как с помощью него производить измерения.

Разновидности

При выборе конкретного типа измерительного устройства логично учесть его стоимость и собственные потребности. В продаже есть три основных типа штангенциркулей.

Наиболее простые и дешёвые модели – нониусные. Имеют 2 шкалы, одна из них нанесена на рамку, как в описанной выше конструкции. Чтобы определить линейный размер, нужно зафиксировать губки в нужном положении (они должны сжимать измеряемую деталь или плотно прилегать ко внутренним краям отверстия, канавки, паза), после чего снять измерения. Деление на штанге, которое оказалось левее нулевой позиции нониуса, показывает, сколько миллиметров составляет измеряемая длина. Чтобы определить дробную часть, нужно умножить порядковый номер первой совпавшей с главной шкалой риски на нониусе на цену его деления. Затем первое и второе значения сложить.

Чтобы не выполнять такую операцию при каждом замере, вы можете купить штангенциркуль с циферблатом. Он позволит вам увидеть значение сразу, по положению стрелки на часовой шкале. Две описанных модификации относятся к механическим. Обе отличаются долговечностью и достаточно высокой точностью. Время от времени нужно проверять, совпадает ли ноль нониуса (или стрелка циферблата) с нулём штанги при закрытых губках. Если нет – прибор не откалиброван.

Кроме этих разновидностей есть третий тип – электронные штангенциркули. За отсчет расстояния между губками отвечает специальный компьютер с датчиком, имеющим фиксированный дискретный шаг (обычно 0.01). Эти модели точнее, их калибровка выполняется одним нажатием кнопки сброса электронной шкалы на ноль. Но они стоят дороже, а срок их службы меньше. Они требуют периодической замены аккумулятора.

Есть несколько более частных случаев конструкции прибора, которые вы можете рассмотреть, если у вас есть специализированные задачи по замерам и разметке. Например, модели с удлинёнными губками для измерения внутренних труднодоступных участков или для определения межосевых расстояний.

Измерение размеров деталей с помощью штангенциркуля

18. Измерение размеров деталей с помощью штангенциркуля

При изготовлении деталей из тонколистового металла и проволоки вы пользовались простейшими контрольно-измерительными инструментами: линейкой, слесарным угольником и др. Для измерения и контроля деталей с большей точностью применяют штангенциркули. Они предназначены для измерения наружных и внутренних размеров деталей и глубины отверстий, пазов, канавок. Штангенциркули бывают разных типов и отличаются пределами и точностью измерения.

На рис. 62 показан штангенциркуль ШЦ-1 с пределами измерения от 0 до 125 мм и точностью-0,1 мм. Он состоит из штанги 1 с неподвижными губками — верхней 2 и нижней 9. На штанге имеется шкала с миллиметровыми делениями. По штанге перемещается подвижная рамка 4 с верхней 3 и нижней 8 губками, которая может быть закреплена в нужном положении зажимным винтом 5. К подвижной рамке прикреплен глубиномер 6.

Верхние губки служат для измерения внутренних размеров (например, диаметров отверстий), нижние — для измерения наружных размеров. Глубиномером измеряют глубину пазов и отверстий.

Каким же образом удается измерять десятые доли миллиметра, если шкала штангенциркуля имеет миллиметровые деления? Для этой цели служит вспомогательная шкала, называемая нониусом 7 (рис. 62). Длина нониуса 19 мм, поделен он на 10 равных частей, следовательно, цена каждого деления 1,9 мм.

При сомкнутых губках нулевые штрихи шкалы штанги и нониуса совпадают (рис. 63), а десятый штрих нониуса совмещается с девятнадцатым штрихом миллиметровой шкалы

Обратите внимание на то, что первый штрих нониуса не доходит до второго штриха шкалы штанги ровно на 0,1 мм (2 — 1,9 = 0,1). Это и позволяет производить замеры с точностью до 0,1 мм

измерения штангенциркулем. Положение шкалы штанги и нониуса при измерении размеров: а — 0,4 мм; б — 6,9 мм; в — 34,3 мм

При измерении штангенциркулем целое число миллиметров отсчитывают по миллиметровой шкале штанги до нулевого штриха нониуса, а десятые доли миллиметра, по шкале нониуса от нулевой отметки до того штриха нониуса, который совпадает с каким-либо штрихом миллиметровой шкалы (рис. 64).

Помните, что штангенциркуль — это точный и дорогостоящий инструмент, требующий бережного обращения.

На предприятиях штангенциркуль является одним из основных инструментов у рабочих различных специальностей и у контролеров станочных и слесарных работ. Контролеры должны знать правила настройки и регулирования контрольно-измерительных инструментов и приборов, методы проверки качества поверхностей, правила приемки деталей и т. д.

Правила обращения со штангенциркулем

1. Перед началом работы протереть штангенциркуль чистой тканью, удалив смазку и пыль. Нельзя очищать инструмент шлифовальной шкуркой или ножом.

2. Нельзя класть инструмент на нагревательные приборы.

3.  Измерять можно только чистые детали без задиров, заусенцев, царапин. Руки также должны быть чистыми и сухими.

4.  Губки штангенциркуля имеют острые концы, поэтому при измерении соблюдайте осторожность. 5.  Не допускайте перекоса губок штангенциркуля

Фиксируйте их положение зажимным винтом

5.  Не допускайте перекоса губок штангенциркуля. Фиксируйте их положение зажимным винтом.

6.  При чтении показаний на измерительных шкалах держите штангенциркуль прямо перед глазами.

Практическая работа

Измерение размеров деталей штангенциркулем

1. Выполните в рабочей тетради эскиз ступенчатого валика, изображенного на рис. 65.

2. Измерьте каждый размер три раза и запишите результаты в таблицу:

Название изделия	Количество деталей	Название деталей	Форма деталей	Габаритные размеры деталей	Материал

Найдите среднее арифметическое трех замеров.

3. Проставьте найденные размеры на эскизе.

Новые понятие:  Штангенциркуль, штанга, подвижная рамка, глубиномер, нониус, контролер станочных и слесарных работ.

Вопросы и задания.

1. Из  каких основных частей состоит штангенциркуль?

2. Сколько измерительных шкал имеет штангенциркуль?

3. Какие измерения можно выполнять с помощью штангенциркуля?

4. Во сколько раз точность измерения штангенциркулем выше точности измерения линейкой?

5. Перечислите правила обращения со штангенциркулем.

6. Как по штангенциркулю производят отсчет целых и десятых долей миллиметра?

7. Какая особенность нониуса позво­ляет проводить измерения с точностью до 0,1 мм?

Лучшие штангенциркули длиной 150 мм

Измерительные устройства такой длины хорошо подходят для проведения внешних и внутренних замеров в производстве или ремонте небольших устройств, деталей. Они отлично подойдут также в качестве бытового помощника, который полезно иметь в каждой квартире. Именно в данной категории представлено наибольшее число моделей. Есть и самые простые ручные, а есть и высокоточные электронные штангенциркули 150 мм. Из 30-40 моделей в лидеры вышли четыре.

Калиброн ШЦЦ-I 0-150 0.01

Электронный штангенциркуль с глубиномером Калиброн ШЦЦ-l 0-150 0.001 отлично подходит для проведения измерений предметов с уступами и отверстиями. Можно проводить внутренние и внешние замеры. Устройство относится к первому классу точности и внесено в Госреестр. Упакован в кейс. Губки для внутренних измерений имеют длину 16,5 мм, для внешних – 40 мм. Дисплей работает от батареек CR2032.

Достоинства

• Высокий класс верности;
• Качественная сборка;
• Удобство использования;
• Хороший кейс для хранения и транспортировки.

Недостатки

Не самая низкая цена.

Несмотря на то, что этот прибор достаточно дорогой, он оправдывает свою цену. Пользователь характеризуют его как долговечный и удобный. За это многие готовы платить соответствующую цену. Цифровой штангенциркуль Калиброн покупают один раз и на долгое время.

Topex 31C627

Нониусный штангенциркуль механического типа Topex 31C627 – это прибор первого класса точности. Максимальная длина измерительной шкалы составляется 150 мм. На подвижную рамку нанесена шкала нониуса, которая помогает как можно точнее проводить замеры и минимизировать погрешности. Материал измерительного прибора – нержавеющая сталь. Это позволяет смело использовать Topex 31C627 в работе с твёрдыми предметами.

Достоинства

• Точность показаний;
• Простота использования;
• Долговечный материал, из которого изготовлен прибор;
• Чёткая шкала.

Недостатки

Весьма высокая стоимость устройства.

Люди, которые приобрели этот измеритель говорят о его приятном и удобном использовании.

Зубр 34463-150

Эта модель предназначена для проведения внутренних и наружных замеров, а также глубинных. Для повышения точности получения данных устройство оснащено цифровым отсчётным дисплеем. Прибор изготовлен по ГОСТу из нержавеющей стали. Это обеспечивает долговечность измерительному прибору.

Достоинства

• Крепкие материалы;
• Надежная сборка;
• Высокая точность измерений;
• Яркая, хорошо читаемая метрическая шкала;
• Качественный футляр для транспортировки.

Недостатки

Высокая цена.

Зубр 34463-150 пользуется очень большим спросом среди профессионалов. По их отзывам они полностью довольны точностью работы прибора, его устойчивостью к внешним воздействиям, футляром. Удобным считают и то, что через пять минут бездействия цифровое табло само отключается. Это экономит батарейки.

Stayer Professional

Компания Stayer создала профессиональный измеритель, который абсолютно надёжен и точен. Спектр применения: внутренние, наружные и глубинные измерения. Точность результата – 0,1 мм. Результаты измерений моментально отображаются на цифровом дисплее. Экран достаточно большой, хорошо читаемый.

Достоинства

• Удобство проведения работ по замерам;
• Отличная точность;
• Прочные материалы;
• Низкая цена.

Недостатки

Не самый надёжный футляр для хранения.

Этот измеритель отлично подойдёт как дежурный домашний вариант, при этом современный и с цифровым экраном. Цена этому способствует. От тех, кто регулярно пользуется измерительным устройством Stayer, к его долговечности претензий, как правило, нет.

13 хороших плиткорезов по отзывам покупателей

Считывание результатов

Считать показания результатов, которые получены с помощью штангенциркуля, несложно. На неподвижной рамке (штанге), где расположена основная шкала, определяют целое число (мм). Нониусная шкала показывает сотые доли миллиметра. Нужно найти штрих нониусной шкалы на используемом штангенциркуле, совпавший с определённой цифрой на главной шкале. Этот показатель и будет являться значением размера детали в миллиметрах.

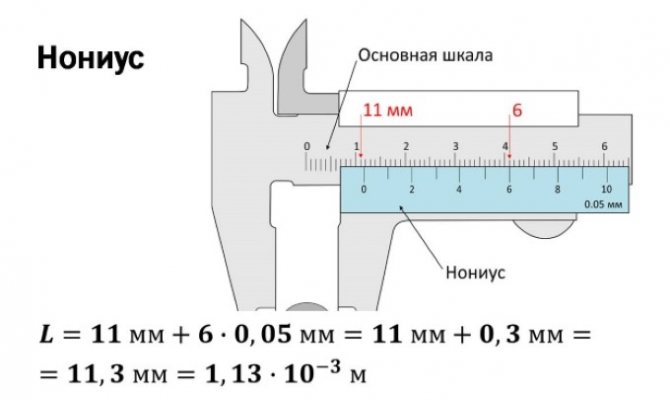

По нониусной шкале

Бывает, что при измерениях достаточно целого показателя. Если же требуется установить значение более точно, то нужно осмотреть нониусную шкалу. А на ней необходимо найти точку совпадения двух рисок. Цифра нониусной шкалы будет означать десятое значение. Сложив её с целым числом, пользователь получит точное значение размера детали.

По часовому индикатору

При использовании циферблатного штангенциркуля также целое число в миллиметрах можно увидеть на главной шкале. Как и на аналоговом устройстве оно определяется совпадением рисок на обеих шкалах. Цифра же, представленная на циферблате, показывает значение от 0,01 до 0,99 мм, это зависит от цены деления шкалы. Стрелочный или циферблатный штангенциркуль — более точное устройство, чем механический (аналоговый). Пользоваться им следует при необходимости получения идеально точных данных.

По цифровому табло

Высокоточные (до сотых долей миллиметров) показания результатов, полученных при работе с цифровым штангенциркулем, представлены на жидкокристаллическом дисплее табло. Необходимо при этом помнить, что на нём имеются разные режимы, показывающие результаты измерения как в миллиметрах, так и в дюймах. Такие приборы также оснащены нониусной шкалой. Ею можно пользоваться, если, к примеру, разрядится аккумулятор.

Что такое штангенциркуль и для чего нужен

Штангенциркуль помогает определить точные размеры детали, её диаметр, толщину, глубину выемок или отверстий, расстояние между элементами. С помощью этого инструмента проводится отбраковка изделий на предприятиях. Кроме этого, его используют для контроля за износом деталей.

Инструмент пригодится любому мастеру, мало-мальски знакомому со столярным делом. Он поможет с точностью до долей миллиметра измерить диаметр сверла или гайки, расстояние между рёбрами детали, определить ширину отверстия в стене или доске. Обычно его бережно хранят в специальных кейсах, чтобы не допустить запыления подвижных элементов.

Прибор позволяет делать измерения с точностью до 0,01 мм. Существуют как электронные, так и механические модели

Назначение штангенциркуля определяет и схему его устройства.

Как выбрать электронный штангенциркуль

Чтобы подобрать лучший инструмент, не стоит полагаться только на рейтинги и рекомендации консультантов. Нужно самостоятельно владеть базовыми знаниями, которые помогут разобраться с основными параметрами цифровых штангенциркулей.

Результат замера у цифрового штангенциркуля выводится на электронное табло

Основные разновидности

Электронный измерительный инструмент считается лучшим по сравнению с механическими штангенциркулями из-за скорости работы и простоты пользования. Человеку не приходится присматриваться к разметке, что особо проблематично людям с плохим зрением. Данные выводятся в виде цифр на электронный дисплей.

Важно! Электронный измерительный инструмент можно подключать к компьютеру для переноса данных или распечатки их через принтер.

Электронные штангенциркули разделяются на несколько видов, каждый из которых отличается исполнением и областью применения:

1. ТИП 1 и 2. Цифровой инструмент этой группы предназначен для выполнения наружных и внутренних замеров. По конструкции штангенциркули бывают одно- и двухсторонние. У них может присутствовать или отсутствовать глубиномер.
2. ТИП 3. Электронные модели этой группы способны делать замеры большого диапазона.
3. Разметочные. Простейший вид штангенциркулей, которые используют для разметки заготовок.
4. Специальные. Электронными штангенциркулями этой группы замеряют наружные и внутренние канавки, уступы и другие сложные элементы.

Осуществляя выбор лучшего цифрового устройства, в первую очередь задумываются о задачах, которые собираются решать с помощью инструмента. Отсюда определяются, какими характеристиками должен обладать цифровой инструмент. Основными из них являются:

• диапазон замера;
• размер погрешности;
• цена деления;
• в каких условиях способен работать цифровой прибор: влажность, диапазон температур.

Если осуществлять выбор электронного устройства для пользования в быту, то диапазона измерений хватит от 0-125 до 0-150 мм. При этом цены деления хватит 0,01 мм. Для профессионального пользования требования будут выше. Диапазон измерений от 300 мм. Цена деления – 0,01, 0,02, 0,05 и 0,1 мм.

Качество исполнения

Штангенциркуль является измерительным высокоточным инструментом. Для него важна точность замера, которая часто зависит от качества исполнения электронного устройства. При покупке нужно тщательно провести осмотр

Внимание обращают на следующие нюансы:

1. Внешний вид. Цифровая модель должна соответствовать фотографии на упаковке, а также изображению, которое производитель размещает на официальном сайте. Номер на корпусе должен означать страну-изготовителя.
2. Исполнение подвижной рамки. Элемент должен свободно и плавно перемещаться по линейке. Лучшей считается рамка из нержавейки или сплавов цветных металлов.
3. Губки. Именно этот элемент во многом отвечает за точность замера. На губках должна быть идеальная шлифовка поверхности, отсутствие зазубрин, люфта и других дефектов. В сомкнутом состоянии между губками не должен оставаться зазор, а на электронном дисплее высвечиваться значение 0.
4. Точность. Параметр должен соответствовать указанным производителем характеристикам. Для этого проводят контрольный замер детали с известными точными размерами.
5. Комплектность. С цифровым штангенциркулем должен идти технический паспорт, в котором стоит отметка о гарантии, поверке, инструкция. Плюсом будет, если производитель предусмотрел чехол, батарейки.

Кейс обеспечивает хорошую сохранность электронного устройства

Если, осуществляя выбор штангенциркуля, при осмотре обнаружили большие несоответствия, от такой цифровой модели лучше отказаться.

Дополнительные функции

Производитель наделяет свои электронные устройства дополнительными функциями. Они направлены на упрощение работы, делают цифровой инструмент лучшим среди конкурентов.

К дополнительным функциям относятся:

1. Автоматическое включение цифрового прибора при перемещении губок и самостоятельное отключение в случае его неиспользования. Функция ускоряет рабочий процесс за счет отсутствия необходимости выполнять лишние действия. Автоматическое отключение экономит заряд батареек.
2. Функция переключения единиц измерения позволяет выводить на электронный экран результат в дюймах и миллиметрах.
3. Функция переключения относительный/абсолютный режим позволяет выставить в требуемой точке 0 и отсюда продолжать делать замер.
4. Функция MODE. При запуске цифровой инструмент переходит в режим быстрой работы, предоставляется возможность выполнять замеры минимального или максимального значения.

Дополнительной функцией считается вывод данных на компьютер. Некоторые дешевые цифровые модели лишены этого приоритета.

История создания

История штангенциркуля довольно интересная. Первые такие приборы были сделаны из древесины и использовались уже в начале 17 века. А вот штангенциркули из металла появились в 18 веке с большой шкалой делений.

Первые настоящие устройства с нониусом (вспомогательной шкалой, которая нужна для более точного определения числа долей делений на основной шкале) появилась в Лондоне лишь в конце 18 века. Примерно с середины 19 века стали выпускать штангенциркули в промышленных объемах и устанавливать на них дополнительную шкалу, чтобы повышать точность измерений. Штангенциркули почти не изменились, а вот отличаются они друг от друга методом и временем изготовления.

Такой древний измерительный прибор, в котором конструкция за все время не потерпела практически никаких измерений за все это время, стала эталоном технического совершенства и заслуживает максимального почтения перед тем, кто его придумал. Вряд ли вы сможете даже примерно подсчитать, какое количество таких инструментов сейчас кем-то используется.

Разновидность устройства, которая оснащена дополнительно глубиномером называется на профессиональном сленге «колумбус», или ласково «колумбик». Название произошло от производителя измерительного инструмента, который поставлялся массово под этой маркой в бывший СССР.

Его говорить про авиационную промышленность, то такие приборы называли «маузерами», и лишь по причине того, что штангенциркули высокого качества поставляла в СССР фирма «Маузер». Отметим тот факт, что современные штангенциркули является лишь усовершенствованными аналогами самого первого инструмента по новым технологиям.

Интересно, что нониус изобрел португальский математик Педро Нуниш.

В тот момент математик работал над тем, чтобы создать навигационный прибор, но принцип, который был при этом выбран, был основан на то, что глаз человека куда более точно способен определить совпадение делений на шкалах, чем относительное положение одного деления на два других. Это и легло в основу нониуса, который был назван в его честь.
