Конный плуг: особенности и алгоритмы изготовления

Чертежи плуга к мотоблоку

Пользуясь опытом умельцев, которые сделали плуг для мотоблока своими руками и оставили чертежи, следует лемех, сделать таким образом, чтобы он снимался, это облегчит его заточку перед вспашкой.

Подойдет сталь марки 45, при закалке доведенная до твердости HRC 50-55. Если под рукой имеется только обычная сталь, скажем углеродистая Ст5пс, не подлежащая термической обработке, то отбив режущую кромку на наковальне и заточив ее, она вполне подойдет для обработки почвы.

Отвал для плуга мотоблока

Отвал плуга, это та часть, которая отводит землю в сторону.

Первый способ изготовления отвала:

Рабочей поверхности отвала нужно придать изогнутую форму. Если есть металлогибочный станок или листогибочные вальцы, то придать заготовке желаемую форму не составит труда.

Необходима заготовка металла толщиной 3-5 мм, вальцы направляются под углом 20-22 градуса, как показано на чертеже, и придается нужный изгиб.

Здесь, заготовкой. Может служить труба диаметром 600-650 мм (именно такой диаметр потребует меньших трудозатрат, так как изгиб трубы максимально повторят нужный изгиб будущего отвала) и толщиной 3-5 мм. Из картона, делаем шаблон, и прикладываем к трубе, не забывая про угол 20-22 градуса, как показано на чертеже ниже.

Обводим шаблон карандашом или мелом, и вырезаем при помощи газ. сварки, при необходимости шлифуем заготовку и доводим до нужной кондиции.

Наверное, самый сложный способ изготовления отвала, когда заготовку нагревают и при помощи матрицы, придают нужную форму, которой может послужить отвал от другого плуга.

Материалом корпуса плуга служит стальной лист марки Ст3 – Ст10 с толщиной 3 мм.

Чертеж деталей плуга для мотоблока

а – лемех из легированной стали;

б – боковой щиток стойки, Ст3;

в – распорная пластина, Ст3;

г – пластина основания плуга, Ст3;

д – полевая доска, уголок 30х30 мм;

е – стойка, труба диаметром 42 мм

Советуем сначала изготовить детали плуга из картона и приложить их друг к другу с соблюдением нужных углов. Так, значения угла α на разных частях корпуса плуга составят от 25° до 130°, значения угла γ — от 42° до 50°. Если самодельная модель плуга из картона устроила вас по всем параметрам, можно переходить к работе с металлом.

Когда металлические части плуга будут готовы, нужно найти дополнительный лист стали толщиной 3 мм, размером 600х600 мм, он понадобится для сборки плуга, и сварочный аппарат (лучше инвертор). На этом листе отступаем от краев 40 мм и отмеряем угол γ0.

Сборка плуга

2 – боковой щиток стойки;

3 – дополнительный лист 2-3 мм

При помощи клиньев с углом α0=25 градусов и углом γ0=42 градуса на дополнительный лист устанавливается лемех и прихватывается к листу сваркой, точечно с двух сторон.

С лемехом соединяется боковой щиток стойки вертикально так, чтобы его край заходил за лемех на 4-7 мм, при этом приподнят щиток должен быть выше, чем лезвие лемеха (то есть выше дополнительного листа) на 6-8 мм, чтобы не мешать лемеху, подрезать землю. Щиток тоже прихватывается к лемеху и к дополнительному листу.

Далее к лемеху очень плотно, не оставляя зазора присоединяется отвал, чтобы их поверхности были одним целым. Угол между верхним обрезом отвала и лезвием лемеха равен (γmax − γ0) = 6-8°.

Крепление лемеха плуга

– винт с потайной головкой М8;

– уголок 30х30х90 мм;

При обнаружении, что углы и/или поверхности не соответствуют, то отвал доводится при помощи молотка. После подгонки отвала к лемеху он сзади приваривается к лемеху, и к боковому щитку. Затем боковой щиток сваривается с распорной планкой и пластиной основания, к последней сваркой прихватываются упорные уголки для лемеха.

Далее следует. Еще раз осмотреть готовый плуг, и если все четко сваривается окончательно. Доп. лист отделяется от корпуса зубилом либо МШУ. Все сварные швы шлифуются.

Подготовка к вспашке плугом

Перед высаживанием рассады и посева семян сельскохозяйственных культур почву необходимо подготовить и первым делом вспахать верхний слой. Эту работу с легкостью выполнит плуг мотокультиватора. Правильно отрегулированный механизм сделает аккуратную и ровную борозду. Для начала выполняются подготовительные работы с самим мотоблоком, его транспортируют к месту начала работ, осматривают и готовят к установке плуга. Затем его закрепляют и регулируют, если необходимо – затачивают. Только после этого приступают к пахоте.

Настройка

К месту начала работ мотокультиватор привозят в разобранном состоянии: грунтозацепы и навесное оборудование должно быть снято:

1. Демонтируют колеса, чтобы вместо них установить специальные грунтозацепы. Без этих приспособлений вспахать землю будет проблематично.
2. Улучшают устойчивость мотоблока. Для этого ступицы колесной пары снимают и на их место устанавливают другие, более удлиненные. Таким образом, увеличивается расстояние между грунтозацепами и мини-трактором лучше управлять во время движения.
3. Непосредственная установка грунтозацепных устройств.

Регулировка

Для удобства регулировки нужно взять брус высотой 15 сантиметров в количестве 2 штук. Они будут служить подставками. Далее настраивают глубину вспашки. Самая оптимальная составляет 16-20 сантиметров. Вся процедура проходит на ровной горизонтальной поверхности. Теперь можно настраивать угол наклона конструкции плуга:

1. Заднюю его часть приподнимают поворотом специального регулировочного болта. Так, увеличивается глубина борозды.
2. Обратным поворотом болта добиваются уменьшения глубины вспашки.

До начала проведения основной работы следует вспахать пробную полосу и проверить результат

Прежде всего, обращают внимание на следующее:

1. Глубина полосы, состояние отвала.
2. Во время движения следят за ходом плуга.
3. Плавный ход мотоблока.
4. Работа двигателя и физическая загруженность оператора.

Выполнение контрольной полосы осуществляется в следующей последовательности:

1. Мини-трактор ставят на край обрабатываемого участка земли.
2. Включается передача и плавно выжимается сцепление. При движении нужно следить, чтобы мотоблок с плугом шел параллельно поверхности земли, сильно не зарываясь и не поднимаясь. При этом особых усилий прикладывать особо не нужно, мототехника сама пойдет вперед.
3. Проверяют результат пройденной первой полосы, если он соответствует требуемой глубине, то работу можно начинать в полном объеме.

Затачивание

Основной элемент конструкции плуга, на который приходится основная нагрузка при вспашке, – лемех. Для результативного среза земли он должен быть хорошо заточен. В противном случае, тупые лезвия будут тормозить продвижение плуга вперед. Многие пытаются сделать плуг самостоятельно и в результате не очень довольны своей работой. А все потому, что недостаточно знаний о производстве лемеха и способах его заточки. Лемех должен быть обязательно съемным с режущей кромкой толщиной чуть большей 1 миллиметра и углом от 25 до 40 градусов. Конечно, лучше всего приобрести готовое изделие, но можно попробовать сделать хороший плуг для мотоблока самостоятельно, используя схемы и чертежи, а также огромное количество видео, представленных в сети интернет.

Основные требования к лемеху:

• лезвие (его край) должно располагаться ниже полозка на 2 см;
• отвал и рабочая плоскость лемеха должны плотно стыковаться между собой без зазоров;
• задняя поверхность крепится к основанию плуга под углом 20 градусов, но не больше;
• режущая кромка выполняется из твердого сплава с фаской в 4 мм.

Затупленное лезвие приводит к ухудшению заглубления плуга в землю. Значит, его необходимо заточить. Как правильно это сделать? Лучшим местом, где такие работы выполнят на высшем уровне, является кузница. В ней сначала материал разогревают до высокой температуры, затем при помощи кувалды исправляют изношенные места. Далее лезвие обрабатывают точилом и закаливают.

Современные производители сельскохозяйственной техники и инструмента выпускают лезвия с самозаточкой. Как выйти из положения, если нет ни того, ни другого? В таком случае применяют обычный наждак. Заточка происходит со стороны наплыва земли под небольшим углом к лицевой поверхности.

Видео-уроки по изготовлению плугов

Вероятно такая проблема возникает у многих садоводов и огородников. Имеется маленький участок земли – одна или три сотки, и её нужно вспахать. Лопатой муторно, коня сейчас нигде не найти, трактор не въедет. Купить какой культиватор за штуку баксов и использовать его по часу в год – давит жаба. Начал рыть по просторам интернета – неужели ручной плуг, только наше изобретение – а что придумали жадные буржуи?

Оказывается у буржуинов такой девайс существовал давно, но использовали они его только для последующих доработок земли – поверхностной культивации, неглубокого окучивания, изготовления борозд при посадке. То есть, чтобы вручную тянуть плуг по дерну вместо коня двумя людьми, такого там не наблюдается. Вероятно лучше сброситься в округе нескольким хозяевам и купить мотоблок. Так появляются колхозы и социализм, что тоже не радует. А вот как они пахали; женщины в голландском поле 1919г. делают ручными плужками борозды для посадки мака:

Ручные плужки с большими колесами в начале 20 века делались чуть ли не в массовом порядке:

По такому же принципу буржуины делали и ручные культиваторы.

Теперь остановимся на наших рукодельцах. В связи с участившейся потребностью ручных плужков, их начали выпускать чуть ли не на каждом заводе. Конструкции такого изделия у всех практически идентичны и предназначены для использования в качестве тягла великовозрастного дитяти, который на сотке и физразминку сделает, и родителям поможет. Выглядит это так:

Данные конструкции постоянно совершенствуются как предприятиями, так и народными умельцами. Ставятся ролики и диски, в виде тяги используется либо веревка, либо труба с поперечиной. Может использоваться рама от велосипеда:

Очень интересная белорусская самоделка, мне понравилась форма ручного плуга – окучника:

Параллельно с такими поисками нашел старинную американскую ручную газоноосилку. Всё примитивно – пара ножей, два колеса. И еще ручная борона старых ковбоев. Может быть кто попробует:

Вот он, чертеж ручного плуга:

Ремонт электрического триммера Напишу еще одну статью из серии ремонта своими руками. На этот раз производим ремонт триммера газонокосилки

У этого важного для лета электроинструмента вышла из строя пусковая кнопка, вероятно заяц косил

Как чистить снег Кругом снег. Жизненно необходимо обеспечить доступ к своему жилищу. Нужно найти в себе силы и заменить компьютер на снеговую лопату. Еще лучше организовать для такой работы подрастающее поколение, а самому обеспечить.

Как выбрать триммер Я не буду вступать в спор о том, что лучше, триммер или газонокосилка.Это инструменты, предназначенные для разных целей. И если вы имеете более трех соток газона с деревьями, то лучше.

Сборка самодельного устройства

Чертеж плуга состоит из деталей:

• лемех из стали легированной;
• щиток боковой стойки, выполнен из Ст3;
• пластина распорная, изготовлена из Ст3;
• пластина для основания тоже из Ст3;
• доска полевая, уголок 30 на 30 миллиметров;
• стойка, выполнена из трубы диаметром 40 миллиметров.

Специалисты рекомендуют для начала сделать из плотного картона все части устройства, затем их соединить между собой с выдерживанием необходимых углов. Если картонная модель устроила вас по всем критериям, смело можно начинать работу с металлическими заготовками.

Когда вы выполните все заготовки из стали, то для сборки корпуса вам понадобится вспомогательный стальной лист 500 на 500 миллиметров и толщиной примерно 3 миллиметра, а также аппарат для сварки заготовок.

С помощью клиньев, имеющих, угол α равный 25градусам на вспомогательный лист монтируется лемех и точечно приваривается к листу с двух сторон.

С лемехом плуга в вертикальном положении состыковывается боковой щиток стойки так, чтобы край его заходил за край лемеха на 7 миллиметров, при этом боковой щиток необходимо поднять выше, чем лезвие самого лемеха на 10 миллиметров, чтобы при этом не мешать, лемеху резать грунт. Щиток также необходимо слегка прихватить сваркой к лемеху и соответственно к вспомогательному листу.

После к лемеху очень плотно необходимо приложить отвал, чтобы не было зазора и они были одним целым. Между верхним краем отвала и лезвием самого лемеха угол должен быть равен примерно 7 градусам.

Крепление лемеха состоит из таких деталей:

• лемех;
• винт М8 с потайной головкой;
• пластина основания;
• отвал;
• уголок 30 на 30 и на 90 мм;
• гайка М8.

Если в процессе сборки обнаружится, что углы или края не соответствуют или не совпадают, то отвал необходимо доработать увесистым молотком. После необходимой подгонки самого отвала к лемеху, необходимо его сзади точечно прихватить сваркой как к боковому щитку, так и к лемеху. Затем щиток окончательно приваривается к распорной планке и пластине основания. Потом к пластине у основания прихватываются уголки для упора лемеха.

Плуг необходимо еще раз предварительно осмотреть, затем уже обварить капитально. Не забудьте демонтировать вспомогательный лист, который вы использовали для сборки плуга. Отделить его от корпуса можно с помощью зубила или «болгаркой» с применением отрезного круга. Уголки упора лемеха капитально свариваются с пластиной основания. После проведения сварочных работ необходимо зачистить все сварочные швы, а поверхности лемеха и отвала обрабатываются наждачной бумагой.

Строение и виды плугов

Чтобы сделать плуг своими руками, необходимо иметь информацию о его строении и назначении частей. Чаще всего используются пахотные орудия общего назначения. Он состоит из нескольких частей, которые можно условно разделить на рабочие и вспомогательные:

рабочие:

• корпус — состоит из стойки к которой прикреплены лемех с отвалом и полевая доска;
• нож — основная режущая часть;
• предплужник — дополнительная режущая часть, срезающая задерненный слой почвы;

Устройство плуга общего назначения

Как работает такой плуг? Предплужник снимает верхний пласт земли с растущими на нем растениями, переворачивает его и укладывает на дно борозды, которая является результатом работы корпуса. Корпус с оснасткой отрезает часть грунта со стороны борозды, рыхлит его, оборачивает не определенный угол (зависит от конструкции), укладывает поверх перевернутого слоя дерна (уложенного предплужником). Чтобы выровнять стенку борозды, перед последним корпусом плуга ставят нож.

Плуги общего назначения могут обеспечить глубину вспашки от 20 см до 30 см, лемешные — от 16 см (у них также отсутствуют нож и предплужник).

Корпуса

По количеству корпусов плуги бывают однокорпусные, двухкорпусные и многокорпусные. Корпус состоит из нескольких частей:

• стойка;
• рабочая поверхность — лемех и отвал;
• полевая доска.

Корпус с лемехом и отвалом

Лемех и отвал — это рабочая поверхность — эта часть отвечает за качество и вид вспашки. Пласт почвы подрезается лемехом, по нему он поднимается к отвалу. Тут почва крошится и переворачивается. Степень поворота пласта зависит от формы отвала. Внизу корпуса прикреплена полевая доска. Ее задача — не давать плугу смещаться в сторону уже вспаханного участка.

Если вы собираетесь сделать плуг своими руками, необходимо выбрать конструкцию с учетом типа почвы, которую собираетесь обрабатывать. Плужные корпуса бывают:

Отвальные. Для вспашки с полным или частичным оборотом пласта. Такие плуги способствуют почвообразованию (выросшие растения срезаются, укладываются на дно борозды, где перегнивают), обогащают почву кислородом (за счет рыхления).

• культурный — применяется для давно возделываемых земель, хорошо крошит почву, оборачивает в средней степени;
• полувинтовые отвальные корпуса используют для возделывания целины, вспашки сильно задерненной почвы, он хорошо оборачивает почву, умеренно ее крошит (модели с удлиненным пером оборачивают пласт полностью);
• винтовые — хороши при возделывании целины — пласт оборачивают полностью;

Оборотный плуг

У оборотного плуга имеется отличие – наличие механизма поворота, переворачивающего лемех при проходе соседней борозды в обратном направлении. Перевернув лемех, пласты почвы будут переворачиваться в том же направлении, что и предыдущие. Поворотный механизм позволяет выполнять вспашку быстрее, чем при использовании обычной конструкции.

У оборотной конструкции имеется три специфические плоскости: внизу горизонтальная плоскость полозка, боковая вертикальная и передняя отвальная. Снимаем лемех и отвал, устанавливаем на пол и прислоняем их к стенке, нижняя горизонтальная плоскость полозка должна совпасть с горизонтальной линией пола, а стена с боковой вертикальной плоскостью полозка.

Чтобы отрегулировать плуг, необходимо нижнюю грань лемеха опустить на 1,0–4,0 см ниже плоскости полозка. Боковые режущие грани лемеха и отвала должны лежать на одной линии и выступать на 1 см от вертикальной линии полозка.

Рабочая поверхность лемеха должна совпасть с отвалом без каких-либо зазоров, на них не может быть выступающего крепежа и их требуется тщательно отполировать.

После окончания вспашки все рабочие части необходимо очистить и промазать технической смазкой, чтобы исключить коррозию при хранении до следующего сезона.

Сделай сам

Если нет возможности или желания приобретать готовое оборудование, можно сделать плуг самостоятельно

Обратите внимание, что для самодельной конструкции не подойдёт лом чёрного металла, который завалялся на даче или в гараже

На все элементы ложится довольно высокая нагрузка, поэтому здесь применимы только легированные стали и металл, способный выдерживать динамическую нагрузку. Прежде чем приступить к сборке, советуем заготовить чертежи.

Схематичное изображение изделия поможет определиться с количеством материала, продумать способ агрегатирования к тягачу и рассчитать оптимальный угол лемеха.

Для начала нужно изготовить раму: это сварная конструкция из толстостенной трубы или швеллера. Рекомендуем сразу определить место крепления основных элементов плуга, в частности, дышла, опорных шасси и лемехов.

Затем делаем стойку плуга: металлическую пластину с регулировочными отверстиями. Данный элемент обеспечивает настройку глубины вспашки и обеспечивает оптимальный угол вхождения лемеха в грунт.

Лемех и сошник делают из инструментальной стали. Угол изгиба сошника – 80 градусов, лемеха: 150. Учтите, что это средние значения, оптимальный изгиб можно рассчитать самостоятельно. Лемех лучше делать съёмным, это упростит заточку режущей кромки перед использованием.

После монтажа, плуг, собранный своими руками нужно отрегулировать на ровной поверхности, и провести контрольную вспашку.

Обратите внимание, что кустарное производство обойдётся вдвое дешевле приобретения самой бюджетной модели плуга. При этом, в собственную конструкцию можно вносить изменения, усовершенствуя изделие

Устройство и работа плуга

Основными рабочими органами плуга являются нож, предплужник и корпус. Если более подробно рассматривать устройство и работа плуга то можно добавить что иногда на плуге устанавливают углосним и почвоуглубитель. Вспомогательными органами плуга являются рама с навесным или прицепным устройством, механизмы заглубляющие и выглубляющие корпуса, опорные колёса.

Качество работы плуга зависит от формы корпуса (рабочей поверхности)образованной отвалом и лемехом.

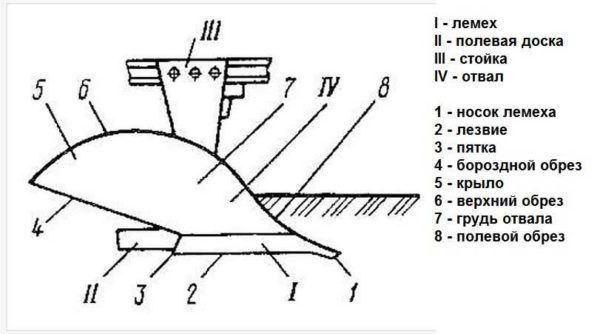

Устройство корпуса:

• полевая доска
• боковины с пяткой
• отвал
• стойка
• лемех

Процесс работы заключается в подрезании части почвы снизу, поднятия его и направления на отвал. Отвал, в сторону сдвигая пласт, крошит его частично и переворачивает сбрасывая в борозду. Пласт перемещается благодаря форме лемешно-отвальной поверхности, при лемехе и отвале установленным под наклоном к стенке борозды и дну.

Плужные корпуса различаются по форме рабочей поверхности на

• культурные
• цилиндрические рухадловые
• винтовые
• полу винтовые
• универсальные

Наиболее распространенными являются полу винтовые и культурные корпуса. Хорошее крошение и оборачивание пласта обеспечивают корпуса с культурной поверхностью. Такие корпуса используются для вспашки залежных и целинных земель, старопахотных почв.

Однако в случае залежных и целинных земель, более эффективны полувинтовые корпуса, они лучше оборачивают задернелый пласт, поскольку у этого типа отвала крыло более загнуто в сторону пласта который оборачивается. Когда плуг движется, при давлении почвы на корпуса, из за её бокового давления плуг стремится сместиться в сторону напаханной части поля.

Против этого, к каждому корпусу, к нижней части стойки, прикрепляют полевую доску, увеличивающую опорную поверхность плуга, что в свою очередь препятствует смещению плуга. Плуг для безотвальной вспашки поднимает подрезанный лемехом пласт и затем он поступает на уширитель. При этом происходит крошение пласта и рыхление почвы.

Разновидности и устройство плугов

Чтобы самостоятельно сделать плуг, нужно хорошо знать его конструкцию и функции его отдельных элементов. Обычно на частных земельных участках используется пахотное навесное оборудование общего предназначения. В конструкции такого плуга можно выделить две основные части: рабочая и вспомогательная.

К рабочим элементам оборудования относятся:

• Корпус, который включает стойку и полевую доску. К стойке прикрепляются отвал и лемех.
• Нож — основной режущий элемент распашника.
• Предплужник — дополнительный режущий элемент навесного приспособления, предназначенный для среза верхнего слой грунта (дерна).

Вспомогательные элементы конструкции:

• Рама — основание, на котором крепятся все остальные детали плуга. В ее конструкцию входят продольные брусья, распорки, балки жесткости.
• Опорное колесо (высоту его монтажа можно регулировать).
• Навеска — специальное приспособление, при помощи которого навесное оборудование можно прицепить к трактору мтз или мотокультиватору.

Схема плуга. Схемы разных плугов и их назначения

Стандартный плуг способен пахать землю на глубину 18-35 см. Есть гладкий способ вспахивания лемешными плугами, но для лучшего разрезания и дробления пласта, на плуг могут крепить право отталкивающие корпуса, формируя свально-развальный тип вспахивания.

Тогда при малейшем отклонении в сторону от заданного направления, отвал дробит землю на мелкие кусочки. Стандартный плуг (схема плуга) состоит из рамы, ножа, предплужника, механизма сцепления с трактором, а также корпуса . Плуг может иметь опорные колеса. Их может быть несколько, или один. Зависит от конструкции определенного плуга. Корпус, в свою очередь, это совокупность лемеха, отвала и полевого колеса. Схему стандартного плуга вы можете увидеть ниже:

Итак перед вами полная схема плуга:

1. — предплужник,
2. — корпус плуга,
3.  — рама,
4. — нож плуга,
5. — опорное колесо,
6. — винт регулировки опорного колеса,
7. — механизм сцепления с трактором.

Определим принцип сцепки плуга с трактором. По этому критерию можно распределить навесные, полунавесные и прицепные плуги.

Плуги по принципу сцепки

Навесные плуги характерны тем, что плуг крепится к трактору при помощи крепления навесного механизма плуга к такому же механизму на тракторе.

Прицепные плуги крепятся к трактору через прицепную серьгу.

Автосцепление плуга с трактором образуется благодаря работе замка и рамки. Замок надежно закреплен, а рамка фиксируется пальцем к нижним рычагам тракторного навеса, и щекой к верхней тяге.

Крепление плуга к трактору

При эксплуатации и рамка и замок поддерживаются собачкой, которая через трос связана с кабиной водителя. Таким образом тракторист может отсоединить сцепление прямо из кабины. В навеску входят две встречные стойки и раскос. Они соединяются между собой одним болтом.

Стойки присоединяются к кронштейнам. Кронштейны крепятся к раме плуга болтами. Прицепные плуги характерны наличием трех колес в их конструкции.

1. Бороздное колесо — переднее, размещается поближе к переднему корпусу на дистанции 3-4 см от стенки борозды. При этом колесо не должно мешать отбросу почвы.

2. Полевое — второе колесо, оно следует за бороздным. Заднее — самое последнее. На каждое колесо приходится около 30% всего плужного веса. Полунавесные плуги имеют два колеса. Это полевое колесо и бороздное, которое расположено сзади.

Схема навесного крепления плуга

1.  — замок,
2. — раскос,
3. — рукоятка плуга,
4. — шейка,
5. — палец,
6. — рамка,
7. — собачка крепления,
8. — палец,
9. — стойка плуга,
10. — болт,
11. — раскос плуга,
12. — кронштейн

Трехъярусный плуг

Итак, поговорим о трехъярусных плугах. Они самые популярные в народе, так как при желании легко можно приспособить трехъярусный плуг для двухъярусной вспашки. Когда мы хотим оставить верхний слой обработанной нами почвы сверху, а второй и третий слои перемешать между собой, нам нужно снять задний корпус, на передний установить удлиненный отвал, а средний корпус ставим на главную балку за первым корпусом.

Когда верхний слой почвы замусорен, перебрасываем его на дно борозды: передний корпус с культурным отвалом ставим вместо заднего, а средний корпус ставим на место выносной балки. Внизу вы можете видеть схему трехкорпусного плуга. Для вас как вариант ниже показана схема плуга ПТН 40:

схема плуга ПТН 40

1.  — передний корпус,
2. — основной средний корпус,
3. — задний корпус,
4. — балка рамы (основная),
5. — балка для борон,
6. — подвеска,
7. — опорное колесо,
8. — выносная балка,
9. — черенковый нож,
10. — палец подвески

Схема плуга с гидропневматическим предохранителем

Ранее мы рассматривали стандартные плуги для обработки мягкой почвы. Плуг для обработки каменистой почвы оборудуют гидропневматическим предохранителем.

1.  — гидроцилиндр,
2. — маслопровод,
3. — манометр,
4. — гидропневматический аккумулятор,
5. — газовая камера,
6. — поршень предохранителя,
7. — вентиль, 8 — обратный клапан,
8. — рама плуга,
9. — опорное колесо плуга,
10. — корпус плуга

Такая повышенная устойчивость к труднопахотным почвам объясняется активным взаимодействием гидропневматического аккумулятора плуга с гидравлической системой трактора.

Когда плуг наскакивает на камень, корпус плуга поднимается, перемещая плунжер цилиндра, а цилиндр при движении выталкивает масло в аккумулятор, снабжая его энергией. Потом корпус возвращается в свое нормальное состояние, а его грядиль снова упирается в раму.

Схема конного плуга

Также, для легких земель подходит технических наворотов — конный плуг. Вам показан плуг марки ПВ-23. Это висячий плуг, что означает, у него только одно малозначимое опорное колесо. Оно практически на него не опирается, поэтому оператору нужно поддерживать его руками.

1.  — нож черенковый,
2. — лемех,
3. — отвал,
4. — полевая доска,
5. — рукоятка
6. — грядиль,
7. — регулятор глубины вспашки,
8. — регулятор ширины охвата,
9. — упряжной крюк,
10. — колесо и поддерживающая стойка плуга.
