Характеристики водяного насоса для отопления

Как правильно выбрать центробежный насос

Чтобы правильно выбрать устройство, начинать лучше не с обзоров и рейтингов и уж тем более не с пафосных рассказов продавцов консультантов. Они знают все о своих агрегатах, но ничего — о ваших потребностях. Эти потребности следует определить, измерить или оценить и зафиксировать, лучше всего — записать. Итак:

• Назначение приобретаемого агрегата

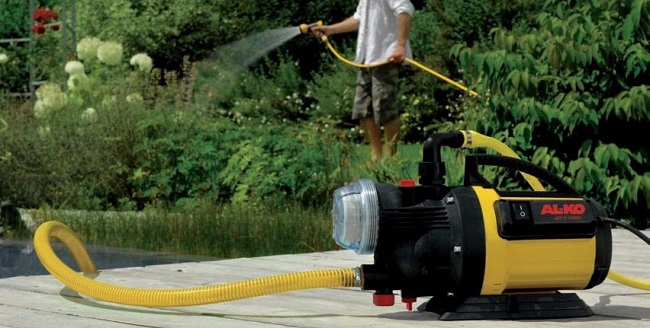

  • Полив садового участка.
  • Откачка воды из подвала.
  • Подача воды из скважины.
  • Что-либо еще.
• Место установки — поверхностное или погружное. Этот параметр часто определяется уже в процессе консультации и покупки.
• Высота от места установки до зеркала воды для определения всасывающего усилия.
• Высота от места установки до самой высокой точки водоразбора и расстояние по горизонтали от скважины (колодца, емкости) до места установки для определения напора.
• Потребность (в кубометрах в час и в кубометрах в день) для подбора системы достаточной производительности и ресурса.
• Стабильность электропитания в месте установки для определения необходимости в приобретении стабилизатора напряжения. Многие системы автоматики стабильно работают только в определенном диапазоне напряжения.
• Допустимое энергопотребление для определения мощности двигателя.
• Бюджет, минимальный и максимальный.

И вот с этой бумажкой можно смело атаковать продавца-консультанта. Теперь, вместо того, чтобы продать вам самую дорогую систему, он будет вовлечен в процесс осмысленного выбора оптимального варианта.

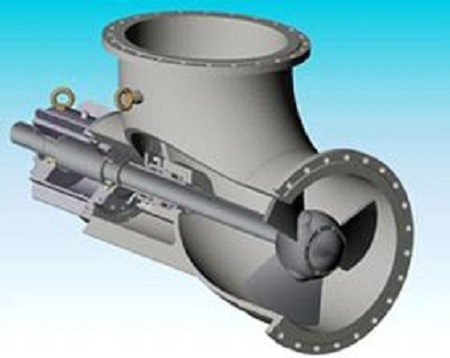

Осевые модели

В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

Основная задача подобных насосов – перекачивание пресной и соленой воды. Используются для отвода, снабжения и очистки воды. Осевые насосы могут иметь очень компактные размеры и устанавливаться внутри водопровода.

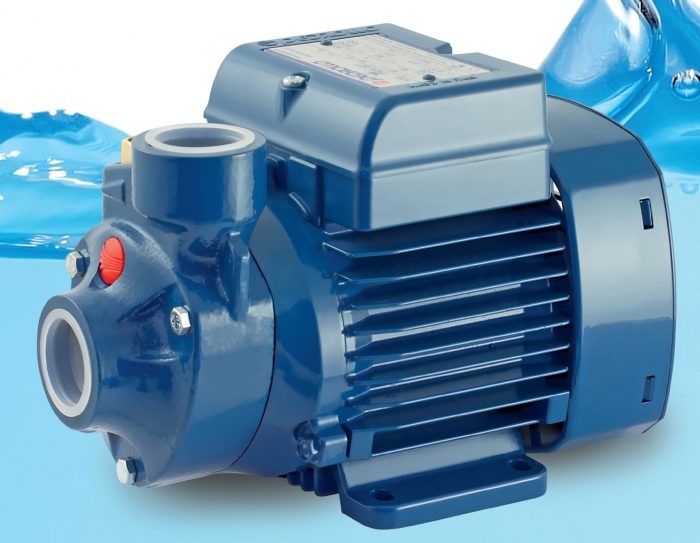

Устройство центробежного насоса: принцип работы

Центробежный насос более массивен, чем остальные, но при работе не создаёт много шума. При выходе с центробежного прибора создаётся сравнительно небольшое давление воды, чем у других видов самовсасывающих насосов.

Порядок действия самовсасывающих центробежных насосов:

1. Корпус и всасывающий трубопровод наполняются водой и приводят в движение рабочее колесо;
2. Колесо крутится, образуется центробежная сила и выталкивает воду от центра колеса на периферию;
3. Созданное в результате этого, повышенное давление выдавливает жидкость в напорный трубопровод;
4. Давление в центре рабочего колеса понижается и жидкость поступает в корпус насоса.

Как устроены

Конструкция насосного агрегата этого вида состоит из следующих основных элементов:

• корпус, который, как правило, выполнен в форме улитки;
• электродвигатель, который является приводом, и соединяется с корпусом насоса посредством муфты;
• рабочее колесо представлено в виде крыльчатки, иначе говоря, это диск с лопастями;
• вал агрегата;
• сальники;
• подшипники;
• уплотняющие кольца.

Помимо этого, центробежный насос может быть укомплектован дополнительными узлами, к перечню которых можно отнести:

• напорный шланг;
• всасывающий шланг;
• обратный клапан, в котором размещена сетка для фильтрации поступающего потока воды;
• вакуумметр, который предназначен для контроля разряженности воздуха в системе насоса;
• манометр, который контролирует мощность создаваемого водного потока;
• запорная арматура, позволяющая контролировать поступление и вывод воды из насоса.

Зная теперь основные узлы центробежного насоса, можно смело поговорить о том, как работает этот агрегат.

Достоинства и недостатки

К преимуществам вихревого насосного оборудования можно отнести следующее:

• При тех же габаритах и частоте вращения рабочего колеса вихревые насосы могут создавать напор, в 7 раз превышающий эту величину у агрегатов центробежного типа.
• Многие вихревые агрегаты для скважины обладают способностью к самовсасыванию.
• В отличие от насосного оборудования центробежного типа, которое не может работать с воздухом во внутренней камере, приборы вихревого типа могут нагнетать давление не только при работе с водой, но и с газожидкостными смесями. При необходимости они даже могут создать нужный напор с воздухом внутри.
• Поскольку в подобном оборудовании используется не крыльчатка, а импеллер, это устройство создаёт напор наподобие эжекторного устройства. Это способствует тому, что агрегат может поднимать воду со скважины глубиной более 15-20 м, чего нельзя сказать о центробежном насосе без эжектора.
• Работа насоса создаёт настолько сильный напор воды, что подобное оборудование по мощности можно сравнить с насосными изделиями промышленного назначения.

Однако у данного оборудования есть и свои недостатки, среди которых можно перечислить следующие:

• КПД вихревого насосного оборудования достаточно низкий и равен 35-45 %. Именно поэтому вихревые агрегаты высокой мощности использовать невыгодно.
• Такое изделие не может транспортировать рабочую среду с высокой вязкостью.
• Кроме этого вихревой агрегат очень чувствителен к загрязнённой рабочей среде, то есть воде с большим содержанием примесей. Поэтому такое оборудование можно использовать только для скважины с чистой водой.

Устройство

Главный рабочий механизм любого вихревого насоса – рабочее колесо. К нему крепятся лопатки, которые могут находиться в радиальном либо наклонном положении. Это колесо установлено и вращается в цилиндрическом корпусе, в котором торцевые зазоры минимально уменьшены. Водная среда сначала всасывается через входное отверстие, перемещается внутри агрегата и выбрасывается под напором из выходного отверстия.

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Рабочее колесо этих агрегатов – это массивный диск из стали с пазами, которые выполнены методом фрезерования по окружности. В итоге эти пазы образуют прямолинейные лопатки. Как правило, напорный и всасывающий патрубок находятся в верхней части корпуса. Это обеспечивает самовсасывание жидкости после залива воды при первом запуске оборудования.

Устройство насоса выполнено так, что расположенный концентрично к оси вала отливной канал идёт по направлению вращения от всасывающего до выходного патрубка. Между этими патрубками установлена специальная перемычка, прижимающаяся к рабочему колесу с минимально возможным зазором в 0,2 мм. При этом эта перемычка перекрывает не менее двух лопаток на рабочем колесе. Она нужна для отделения всасывающей полости от напорной камеры.

Какие бывают виды водяных насосов?

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Мы рассмотрим деление по таким критериям: условия использования и устройства рабочего элемента.

По этому критерию бывают:

1. Поверхностные;
2. Погружные;
3. Бытовые;
4. Промышленные.

Теперь отдельно рассмотрим особенности каждого из них.

Первые из них погружные. Для них характерное полное погружение в жидкость и бесперебойная ее перекачка. Принцип работы: выталкивание воды наверх.

Плюсы наружных помп: они без труда смогут закачивать воду на высоту 20 м, легко поддаются монтажу и обслуживанию. Минусы: глубина максимальной откачки – 7 м, очень шумная работа. Существуют, конечно, бесшумные модели, но стоят они намного дороже.

Второй тип насосов называется поверхностные. Это более мобильные устройства: могут легко переноситься и в момент работы находиться на поверхности земли. Принцип действия заключается в том, что жидкость поступает по трубопроводу и переводится в напорный сектор.

Плюсы глубинных оборудований: без труда справиться с глубиной даже 50 м, работают без шума, очень компактны. Минусы: слишком высокая стоимость.

Бытовые и промышленные (инжекторных) имеют такие отличие друг от друга: производительность и моторный ресурс. Бытовые есть источником поставки воды в жилых массивах, для очистки вод и полива земельных участков. Из-за возникшего большого спроса на данный вид, полки этого сегмента рынка просто кишат огромным ассортиментом

Поэтому очень важно правильно определиться с моделью

Плюсы инжекторных  насосов:  простота и надежность в установке, безопасность, возможность справляться с большими глубинами, подходят для бытовых сфер, высокая производительность и сниженный энергический расход.

Назначение

Иначе говоря, центробежный насос являются основным элементом автономной системы водоснабжения.

Благодаря уникальной конструкции и эффективному функционированию, насосное оборудование этого типа нашло свое применение в следующих сферах жизнедеятельности:

• центробежные насосы для воды являются оптимальным вариантом организации технического водоснабжения на предприятиях;
• в промышленности агрегаты эффективно используют для перемещения всевозможных жидкостей и растворов между объектами производства;
• в сельском хозяйстве насосы этого вида широко применяются для подачи воды на животноводческие фермы, а также их используют для организации полива растений;
• коммунальное водоснабжение городов исключительно функционирует благодаря центробежным агрегатам;
• в частном секторе насосное оборудование этого вида является незаменимым элементом организации водоснабжения дачного участка.

Зная широкую сферу применения центробежных насосов, любопытный читатель вполне резонно может задать логичный вопрос: а как же работают агрегаты этого вида? В чем заключается уникальность их эксплуатации?

Чтобы ответить на эти вопросы и понять принцип действия центробежных агрегатов, прежде всего, необходимо знать, из каких конструктивных элементов они состоят.

Как выбрать глубинный насос для скважины – определяемся сами

Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:

• Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
• Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
• Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
• Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
• Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.

Области применения

Краткое описание сфер применения насосов центробежного типа:

1. Обеспечение питьевой водой жилых зданий и промышленных помещений. Специальные устройства погружного типа оборудованы контроллером, не допускающим вращения ротора без подачи жидкости.
2. Перекачка нефтепродуктов или иных жидкостей в промышленных условиях или на складах.
3. Подача смеси воды и специального пенообразователя к пожарному стволу. Установки монтируются на шасси пожарных автомобилей, привод осуществляется от основного двигателя через коробку отбора мощности.
4. Обеспечение циркуляции теплоносителя в отопительных системах.
5. Подача воды или моющего раствора в стиральных машинах и посудомоечных установках.
6. Обеспечение напора воды в оросительных установках сельскохозяйственного назначения.
7. Центробежные насосы используются для подачи охлаждающей жидкости в тепловых машинах (например, в двигателях внутреннего сгорания).
8. Заполнение и слив воды из цистерн на грузовых кораблях (балластная нагрузка для обеспечения остойчивости).
9. Перекачивание жидкостей, использующихся при производстве пищевых продуктов.

Особенности мокрых насосов

«Мокрые» насосы зачастую применяют в стандартных частных домах, где протяженность трубопровода не очень большая. Движение теплоносителя ускоряется за счет вращения ротора, оснащенного крыльчаткой. Механизм охлаждается и смазывается благодаря жидкости, внутри которой происходит вращение ротора.

Важным условием нормального функционирования насоса такого типа является монтаж с учетом горизонтального положения вала. Именно этот момент обеспечивает постоянное наличие водяной смазки, поступающей к подшипникам.

У мокрых насосов много плюсов:

• экономичность энергопотребления;
• бесшумность;
• компактные габариты и небольшой вес;
• долговечность и надежность;
• простота монтажа и ремонтных работ;
• полное отсутствие необходимости в сервисном техническом обслуживании.

Минусов у такой техники практически нет. Существенный недостаток – невысокий КПД (всего порядка 50%).

Это обусловлено невозможностью загерметизировать ротор, имеющий большой диаметр. Потому такое оборудование эксплуатируют исключительно в бытовых системах с небольшой протяженностью труб.

Принцип работы самовсасывающего вихревого насоса

Воздух, показанный на рисунке желтым цветом, всасывается в корпус насоса за счет вакуума, который создается путем вращения импеллера (рабочего колеса). Далее происходит смешивание воздуха, попавшего внутрь насоса, с рабочей жидкостью, содержащейся в корпусе агрегата. На рисунке данная жидкость изображена голубым цветом.

После поступления смеси воздуха и жидкости в рабочую камеру происходит отделение этих компонентов друг от друга, основанное на разности их плотностей. При этом отделившийся воздух выводится через подающую магистраль, а жидкость рециркулирует в рабочей камере. Когда из всасывающей линии происходит удаление всего воздуха, то насос наполняется водой и начинает работать в режиме центробежной установки.

На всасывающем фланце устанавливается обратный клапан, который предназначен для того, чтобы не допускать обратного попадания воздуха в трубопровод, а также для обеспечения постоянного присутствия в камере насоса рабочей жидкости. Благодаря такому устройству и принципу действия вихревые самовсасывающие насосы способны с залитой камерой обеспечивать подъем жидкости с глубины, не превышающей восьми метров, без установки донного клапана.

Как работает агрегат?

Принцип действия циркуляционного агрегата очень схож с работой дренажного насоса. Если этот прибор установить в отопительную систему, то он будет вызывать движение теплоносителя за счёт захватывания жидкости с одной стороны и нагнетания её в трубопровод с другой стороны. Всё это происходит за счёт центробежной силы, которая образуется в процессе вращения колеса с лопастями.  В ходе работы прибора давление в расширительном баке не изменяется. Если требуется повысить уровень теплоносителя в отопительной системе, устанавливают повышающий насос. Циркуляционный агрегат только способствует преодолению водой силы сопротивления.

Схема установки прибора выглядит так:

• На трубопроводе с горячей водой, поступающей от нагревателя, устанавливается циркуляционный насос.
• На отрезке магистрали между насосным оборудованием и нагревателем монтируется пропускной клапан.
• Трубопровод между пропускным клапаном и циркуляционным насосом соединяется байпасом с обратным трубопроводом.

Такая схема установки подразумевает выброс теплоносителя из прибора только в том случае, если агрегат заполнен водой. Чтобы длительно удерживать жидкость в колесе, на конце трубопровода сооружается приёмник, оборудованный обратным клапаном.

Циркуляционные насосы, используемые  в бытовых целях, могут развивать скорость теплоносителя до 2 м/с, а агрегаты, применяемые в промышленной области, ускоряют теплоноситель до 8 м/с.

Области применения

Конструкции и принцип действия различных насосов определяют диапазоны подачи и напора, в
пределах которых необходимо применять насос определенного типа. Рассматривая области применения устройств для напорной подачи жидкостей, следует также иметь в виду, что ещё в XIX веке, насосы
использовались как генераторы гидравлической энергии. Эта энергия от центральных энергетических установок с поршневыми насосами и паровыми машинами по водопроводам высокого давления передавалась на промышленные предприятия к потребителям. В XX веке стали применять
центробежные и роторные насосы в качестве генераторов гидравлической энергии в гидравлических передачах и системах гидропривода машин, в которых наряду с гидравлическими двигателями они являются основным элементом.

Насосные агрегаты (насосы) применяются во всех отраслях промышленности, сельском и
коммунальном хозяйстве, на транспорте и в бытовых целях.

Насосы относятся к классу энергетических машин, в которых механическая энергия привода
преобразуется в энергию потока жидкости ( в том числе и с определенным процентом твердых включений).

По принципу действия насосы подразделяются на две основные группы: динамические и
объемные.К первой относятся насосные агрегаты, где жидкость
под воздействием гидродинамических сил перемещается в камере
постоянно сообщающихся с входом и выходом насоса.

В объемных – перемещение рабочей среды осуществляется под воздействием
поверхностного давления при периодическом изменении объема насосной
камеры попеременно сообщающейся с входом и выходом насоса.

В группу динамических относят: лопастные (центробежные и осевые насосы), насосы трения
(вихревые, дисковые, червячные гидроструйные), инерционные
(вибрационные).

К объемным – насосы возвратно-поступательного действия (поршневые, плунжерные),
а также ротационные (шестеренчатые и винтовые).

Для того чтобы определиться в выборе насосного агрегата в каждом конкретном случае
необходима следующая информация:

Для каких целей будет использоваться насос?
Какой объем жидкости необходимо транспортировать (расход) при помощи насоса и с каким давлением (напором)?
Необходима информация о рабочей (перекачиваемой) среде, а именно: вязкость, химическая активность, наличие твердых веществ и их величина, температурные показатели рабочей среды, ее
взрыво-пожаро безопасность и токсичность.
Условия эксплуатации (на открытом воздухе, в помещении, влажность и взрыво-пожароопасность
помещения, где будет эксплуатироваться насос). Например, опытные механики знают, что взрыво-пожаробезопасности конструкции насоса при его подборе очень сложно добиться для насосов с исполнением проточной части из полимерных материалов (полипропилен, фторопласты, тефлон), не пропускающие, а накапливающие статический электрический заряд. Работа вращающегося вала двигателя на насосе создаёт за счёт силы трения внутри рабочего колеса статическое электричество, которое при накоплении может служить причиной электрического разряда. В зависимости от свойств перекачиваемая жидкость может вспыхнуть, воспламениться, а так как внутреннее пространство в трубопроводе и в полости насоса ограничено, в отдельных случаях существует риск детонирования жидкости с последующим взрывом, который в свою очередь при достаточной силе способен разрушить трубы и привести к возникновению открытого очага горения

Поэтому так важно проследить, чтобы с одной стороны материал проточной части насоса, позволял снять статический электрический заряд (таким материалом могут служить различные марки нержавеющей стали), а с другой стороны, необходимо предусмотреть саму систему заземления. В зависимости от типа насоса заземление осуществляется на внешнюю поверхность улитки, причём в месте заземления зачастую производителями предпочтение отдаётся бронзовым болтам и гайкам

Определяющими техническими параметрами насосов являются подача (расход) и напор
(давление).

Подача – это объем жидкости, подаваемой насосом в единицу времени, выраженной в м3/ч (кубометров в час) или л/с (литров в секунду). Обозначается «Q».

Напор – это разность удельных энергий жидкости в сечениях после и до насоса, выраженная в метрах водяного столба (м). Обозначается «Н»,
другими словами давление жидкости в трубопроводе на выходе из насоса.

Устройство

Любой центробежный насос состоит из двух основных узлов: мотор и рабочая камера или проточная часть.

В зависимости от назначения, типа перекачиваемой жидкости конструкция и применяемые материалы могут меняться, но состав основных элементов одинаков:

• двигатель
• спиральный корпус — «улитка»
• рабочее колесо — крыльчатка
• рабочий вал
• уплотнение вала
• подшипник вала
• входной патрубок (фланец)
• выходной патрубок (фланец)

Корпус центробежного насоса может быть монолитным, или разъёмным — для удобства ремонта и ухода за агрегатом. Особые требования к внутренней поверхности корпуса — она должна быть максимально гладкой, все неровности и дефекты затрудняют прохождение жидкости и снижают эффективность работы центробежного насоса.

Отвод жидкости проходит через спиралевидную камеру с расширением к выходу, поэтому такие центробежные насосы часто называют «улиткой». Отводящая камера переходит в патрубок, к которому подсоединяется напорный трубопровод.

Главная деталь лопастного насоса — рабочее колесо-ротор. От него передаётся в перемещаемую жидкую среду механическая энергия вращения вала двигателя. Для повышения эффективности действия центробежного насоса в корпусе могут быть установлены несколько роторов на одном валу. Такой агрегат способен выдавать на выходе высокое давление, и называется многоступенчатым.

По конструкции рабочее колесо может быть открытым или закрытым. Вариант, при котором лопасти закрыты с боков дисками, более эффективен, в нём отсутствуют ненужные перетекания жидкости из одной полости в другую.

Как правильно выбрать водяной насос?

Каждое устройство имеет свои плюсы и минусы. Первое с чем стоит определиться – это для какой цели вам необходим насос, и в каких условиях ему придётся работать?

Параметрами помп выступает:

• Напор (максимальная высота подъёма жидкости);
• Подача (перекачиваемая вода за единицу времени);
• Мощность (кВт / час );
• Минимальный уровень чистоты водного ресурса.

Если вы выбираете насос для центробежного водоснабжения глубиной скважины до 40 м, то вам подойдет погружной вибрационный или погружной центробежный. Но стоит учесть, что вибрационные механизмы способны поднять на большую высоту, но подача у них слабая, центробежные и вихревые – наоборот. Считается, что самыми ходовыми есть центробежный (лопастный) как в городах, так и индивидуальном использовании.

Эжекторные

Самая большая глубина, с которой поверхностные вихревые и центробежные насосы могут поднимать воду — 8-9 метров, часто она располагается глубже. Чтобы «добыть» ее оттуда, на насосы устанавливают эжектор. Это трубка специальной формы, которая при движении воды через нее создает разряжение на входе. Так что такие устройства тоже относятся к разряду самовсасывающих. Эжекторный самовсасывающий насос может поднять воду с глубины 20-35 м, а этого уже более чем достаточно для большинства источников.

Схема подключения выносного эжектора для скважин разного диаметра — двухдюймовая справа, четырехдюймовая слева

Недостаток в том, что для обеспечения работы часть понятой воды необходимо вернуть обратно, следовательно, производительность значительно снижается — такая помпа может обеспечить не очень большой расход воды, но электричества на обеспечение работоспособности тратится ничуть не меньше. При установке инжектора в колодец или скважину достаточной ширины в источник опускают два трубопровода — один подающий большего диаметра, второй, возвратный, меньшего. К их выходам подключается эжектор, а на конце устанавливается фильтр и обратный клапан. В этом случае недостаток тоже очевиден — двойной расход труб, а значит — более дорогая установка.

В скважинах малого диаметра используется один трубопровод — подающий, а вместо обратного используется обсадная труба скважины. Таким образом тоже формируется зона разрежения.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

• скважинные;
• колодезные;
• дренажные;
• фекальные.

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

• самовсасывающие;
• автоматические;
• насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Конструкция водяного насоса

Внешний вид водяных насосов может быть разный (сказываются конструктивные особенности силовых установок разных производителей), но все они конструктивно одинаковы и состоят из:

• корпус;
• ось;
• шкив или зубчатое колесо;
• крыльчатка;
• сальник;
• подшипники.

Корпус

Корпус является несущим элементом и в нем располагаются все перечисленные составные части, кроме крыльчатки и шкива, которые располагаются с внешних сторон. Корпус изготавливается чаще всего из алюминия. Также посредством его производится крепление помпы к блоку цилиндров. Чтобы обеспечить герметичность в месте прилегания корпуса к мотору, между ними устанавливается прокладка.

Рекомендуем: Бесконтактная система зажигания (БСЗ)

Чтобы антифриз и влага не скапливались в зоне расположения подшипников, в корпусе проделано дренажное отверстие.

Роль насоса в жизни системы охлаждения

Для чего вообще нужна эта деталь? Чтобы ответить на этот вопрос необходимо ещё раз вспомнить строение охлаждающей системы. Если вкратце, то её основными элементами являются: рубашка охлаждения мотора, радиатор, термостат, наш сегодняшний герой насос, вентилятор радиатора, расширительный бачок и всякие трубки и патрубки, по которым бежит жидкость (антифриз или тосол).

Рекомендуем: Проверка уровня и замена масла в КПП Лада Гранта

Одним из условий, при которых двигатель получается качественно остужать, является постоянная циркуляция в системе – разогретый при прохождении через силовой агрегат антифриз должен поступить в радиатор, где он охладится, а потом вновь в мотор.

Именно за эту работу и отвечает автомобильная помпа – она гоняет жидкость по венам охлаждающей системы двигателя. Вряд ли стоит говорить, что поломка этого насоса ставит под удар работоспособность силового агрегата в целом, потому как, не остывая, он просто-напросто закипит и заглохнет.
