Монтаж дымохода через стену: особенности и правила установки

Монтаж

При установке коаксиальных устройств имеется ряд правил, которые нужно соблюдать, и для коллективных систем эти правила выглядят следующим образом:

• Дымоход можно монтировать только вертикально, а его край должен находиться минимум на 1,5 м выше уровня кровли;
• Все продукты сгорания поступают в общую трубу посредством отдельного отвода, выведенного из каждого котла;
• Дымоотводные каналы нельзя проводить через жилые помещения;
• Дымоход цокольного уровня можно располагать на высоте не менее 2 м над уровнем земли;
• Край дымохода нужно устанавливать не ближе 1 м от окон, дверей или балконов;
• Выводить дымоход в оконные приямки цокольных помещений запрещено.

К индивидуальным дымоходам предъявляются иные требования:

• Выведенный на крышу дымоход должен располагаться на расстоянии не менее 0,5 м от конька;
• Выходное отверстие не может быть расположено ближе 1,5 м относительно топочной камеры;
• Диаметр дымоотводного канала не может быть меньше диаметра выходного патрубка котла;
• Дымоход можно располагать на расстоянии не менее 0,5 м от окон и дверей (если дымоход находится под ними, то минимальное расстояние увеличивается до 1 м);
• Горизонтальный вывод дымохода нужно располагать на высоте более 2 м относительно уровня земли;
• Между краем дымохода с дефлектором и глухой стеной должно быть не менее 2 м расстояния (при наличии окон и дверей в стене расстояние увеличивается до 5 м, а если дефлектор отсутствует – до 8 м);
• Для защиты дымохода от воздушных завихрений можно использовать диафрагму из тонкого металлического листа, которая располагается на расстоянии 0,4 м от оголовка;
• Минимальное расстояние от дымохода до газовой трубы составляет 0,2 м.

Соблюсти эти требования довольно просто, поэтому все монтажные работы можно выполнить самостоятельно. В первую очередь нужно подобрать подходящее место для установки отопительного оборудования.

Дальше нужно выполнить расчеты и составить проект, в котором должны учитываться следующие моменты:

• Расстояние между патрубком напольного газового котла и отверстием в стене должно составлять больше 1 м, а в случае с настенным оборудованием это расстояние можно уменьшить до 0,5 м;
• Коаксиальный дымоход для газового котла не может иметь более двух изгибов;
• Максимальная длина горизонтальных участков дымохода составляет 1 м, а вертикальных – 5 м;
• Для систем с принудительной тягой, проходящих через стену, вертикальная часть дымохода не требуется;
• Горизонтальную трубу нужно устанавливать под углом в 3 градуса к котлу (конденсационный уклон) или от котла;
• Общая длина дымоотвода не может превышать 3 м (вертикальные участки могут быть удлинены до 5 м);
• При подготовке прохода в стене нужно оставить 10-мм зазор (если стена или перекрытие выполнены из горючих материалов, зазор нужно увеличить до 50 мм);
• Стыковать элементы дымохода в стенах и перекрытиях нельзя.

Когда все аспекты конструкции продуманы, можно приступать к их реализации. После установки котла необходимо высверлить в стене отверстие на том месте, где оно должно располагаться. К котлу при помощи хомута прикрепляется коаксиальная труба. Каждый участок дымоотвода соединяется с остальными посредством хомутов, а к стенам конструкция крепится посредством кронштейнов. Горизонтальная часть трубы заводится в отверстие, а свободное пространство между ними заполняется негорючим материалом. Стыки деталей оснащаются жаростойкими уплотнителями.

Если дымоход проходит сквозь горючие материалы, то в точках соприкосновения нужно выполнить утепление коаксиального дымохода от газового котла. Выходящий на улицу кусок трубы в таком случае желательно увеличить до 0,6 м, чтобы деревянные стены не контактировали с разогретым дымом – несмотря на пожаробезопасность коаксиальных дымоходов, минимальные меры пожарной безопасности все же должны приниматься.

В любом случае, снаружи конструкция заполняется монтажной пеной и закрывается декоративными элементами. Когда сборка дымохода завершена, ее нужно проверить на предмет герметичности и эффективности тяги.

Последовательность монтажа

Установка внутреннего дымохода начинается с составления схемы и расчета необходимого количества сегментов трубы. Чтобы выполнить сборку правильно, устройство выполняют в следующем порядке:

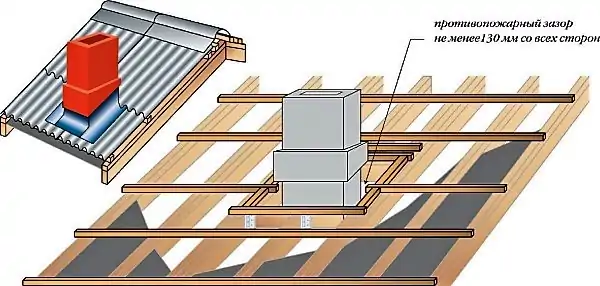

Схема вывода дымохода через крышу из профнастила

• Поверхность стен и пола за отопительным прибором и дымоходом защищают от жара огнестойким материалом, к примеру, асбестовыми листами.
• Первый сегмент трубы соединяют с патрубком теплогенерирующего прибора или печи. Если в месте соединения имеются зазоры, используют переходник или уплотнитель. Чтобы герметизировать стык, применяют огнестойкий герметик и металлический хомут.
• Каждый последующий сегмент одноконтурной трубы надевают на нижерасположенный, чтобы не затруднять прохождение дыма. Соединение сэндвич-труб выполняют иначе – элементы, внутреннего контура вставляют в нижележащий модуль, в внешнего наоборот.
• Рекомендуют соблюдать нахлест между трубами, равный четверти радиуса. Чтобы удобнее было обрабатывать герметиком и стягивать хомутами стыки, не стоит размещать их в местах прохода межэтажных перекрытий и крыши.
• Если требуется развернуть трубу, модули соединяют с помощью поворотного колена с углом 45 или 90 градусов.
• Чтобы провести дымоход через перекрытие и крышу, нужно изготовить в них отверстие и вмонтировать проходной короб или патрубок, в который засыпают огнеупорный утеплитель.

• После вывода трубы на крышу, ее защищают эластичным уплотнителем в виде воронки, который надежно защищает от проникновения воды.

• Трубу достраивают до рассчитанной высоты и сверху надевают защитный зонтик, предотвращающий попадание в дымоход мусора, веток и птиц.
• Место вывода трубы отделывают декоративным фартуком, подходящим по цвету к кровельному материалу.

После окончания монтажа необходимо запустить отопительную систем, проверить тягу и герметичность соединений – даже небольшая небольшое задымление свидетельствует о серьезных проблемах, решение которых откладывать небезопасно.

Установка дымохода в доме – ответственное мероприятие, от качества выполнения которого зависит комфорт и безопасность эксплуатации отопительной системы, поэтому соблюдайте рекомендации производителей, технологию монтажных работ.

Другой, несколько упрощенный вариант дымохода

Другим вариантом кладки дымохода может быть простая прямая конструкция. Она подойдет тем, кто не имеет опыта в выполнении данного вида строительства.

• Весь дымоход, от печи до оголовка, выкладывается ровной колонной с каналом внутри, а все нужные для него элементы выполняются с помощью опалубки, цементного раствора и армирования металлическим прутом толщиной от четырех до семи миллиметров.
• В области, где должна начинаться распушка, устраивают опалубку, нужного размера и формы.
• На трубе закрепляют металлический прут или сетку.
• Опалубка обмазывается глиняным раствором тонким слоем. Он нужен для того, чтобы с застывшего бетонного раствора можно было легко снять доски опалубки.
• Затем в опалубку закладывается бетонный раствор и оставляется до полного застывания.
• После затвердевания цемента, опалубка снимается, и все бетонные части, при необходимости, выравниваются для придания им аккуратного вида.

Таким образом, можно обойти сложности конфигураций кладки. Конечно же, эта работа займет намного больше времени, но в ней невозможно допустить ошибку. Главное — правильно, аккуратно и ровно устроить опалубку.

Повреждение дымового канала. Способы решения.

Рядом с современными отводящими системами бок о бок коптят и старые проверенные конструкции дымоходов. Начнем с распространенной кирпичной кладки, которая подходит для дровяных печей и каминов, но никак не должна соприкасаться с дымом от сжигания дизеля или газа. Выводить отходы подобных котлов в открытую кирпичную кладку нельзя.

Даже при топке сухими дровами дымоход из кирпича дает признаки разрушения уже через 2 – 5 лет. Периоды замерзания-оттаивания, редкое использование в паре с высокой влажностью в межсезонье дают кирпичу напитаться влагой — отсюда расслоение кладки и трещины.

При частичной замене кирпичей, ремонт дымохода проводится только шамотной глиной (для высоких температур) и огнестойким кирпичом. Мелкие трещины заделываются жаростойким герметиком.

Что бы спасти канал от дальнейшего разрушения, используются следующие способы:

Способ №1 — Гильзирование:

В дымоход помещается металлическая труба. При этом работы нужно проводить аккуратно — если дымоход длинный, а стык изогнется, то на этом месте будут постоянно образовываться пробки из сажи. Труба соединяется герметиком, рассчитанным на температуру от 1000 градусов. В такую «гильзу» из жаропрочной нержавеющей стали уже можно отвести газы от обогревательного котла.

Минусы гильзирования:

• подходит только для прямого канала;
• сечение дымохода уменьшается;
• труба идет одним диаметром по всему дымоходу.

Способ №2 — Внутренняя обмуровка

Жаростойкие смеси реставрируют и делают гладкой внутреннюю поверхность канала. Устойчивые к температурам выше 900 градусов, они увеличивают срок службы всего дымохода. Работы можно проводить самостоятельно, используя составы «Массан» или «Mordax» и специальные щетки.

Минусы обмуровки:

• только для кирпичной кладки;
• повторять нужно каждые 3 года;
• только для прямого вертикального канала.

Способ №3 — Полимерные материалы

Экономичные конденсационные и пиролизные котлы образуют дым, снабженный кислотами, и температурой до 200 градусов. Холодный кислый дым – основная причина конденсата в канале, разрушающего не только кладку, но через несколько лет и нержавеющую сталь (с характерными подтеками по швам).

Современный метод защиты дымохода – материалы ФуранФлекс. Полимер, в виде цельной мягкой трубы толщиной в 2-3 мм, заполняет канал с уклонами от 30 до 45 градусов и затвердевает. Устанавливается защита специалистами. Гарантия на материал – 30 лет, срок службы не ограничен.

Минусы применения полимерных материалов:

• не подходит для дымовых газов с температурой больше 250 градусов (при длительном горении);
• прямоугольный дымоход заполняется не полностью (сечение соответственно уменьшается).

При повреждении металлических труб (или сэндвич-систем) достаточно заменить 2-3 секции, снова скрепив всю конструкцию жаростойким герметиком.

Керамические дымоходы редко требуют ремонта. Крайний случай – это трещины на стыках секций из-за неправильного монтажа, либо проседающего фундамента (для дымоходов тяжелее 750 кг). Что бы такого не случилось, дымоход крепят к перекрытию и кровле не плотно и строго вертикально. В зависимости от повреждения, трещину заделывают подходящим герметиком, либо заменяют всю секцию. Распилить керамический кожух можно болгаркой, посадив затем новую секцию на специальный кислостойкий раствор.

Раньше для дымохода могли использоваться керамические трубы для воды и асбесто-цементные трубы. Оба варианта не выдерживают высокой температуры и ее перепадов, быстро разрушаются и дают трещины. Это грозит неожиданным пожаром. Также непригоден для дыма и открытый силикатный кирпич.

Долговечность самого дымохода зависит не только от свойств материала, но и от грамотного подбора относительно мощности и отходов котла, а также правильной эксплуатации и своевременного обслуживания. На пожарной безопасности не стоит экономить.

Устройство металлического сэндвич-дымохода

Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.

Материалы для установки металлической конструкции

Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки

Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).

Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.

Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома

При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.

Схемы монтажа сэндвич-дымохода

Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.

Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия

Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант.

Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.

Порядок монтажных работ:

• присоединение к котлу (или другому источнику тепла) переходника;
• пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
• установка в стене проходного блока с термоизоляцией;
• монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
• обустройство опорного узла с внешней стороны (площадки на кронштейнах);
• установка вертикальной трубы;
• крепление в верхней части конуса и оголовка.

При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.

Советы по устройству внутренней трубы

При выборе внутренней модели необходимо помнить о некоторых технологических нюансах

Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла

Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше. Более подробно о самостоятельной сборке сэндвич-дымохода читайте в этом материале.

Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»

Расчёт параметров дымохода

Основа для расчёта высоты и диаметра дымохода — показатель мощности.

На работоспособность котла или печи прямое влияние оказывает высота дымовой трубы. Для бытовых приборов она составляет 5 м. Эта характеристика предусмотрена требованиями СНиП для печей жилых домов. Измерение выполняется от колосника устройства до колпака. При меньшей высоте естественная тяга в печи не обеспечит эффективного горения топлива, она будет дымить и не вырабатывать оптимального количества тепла. Однако возможность наращивания высоты ограничена. Испытывая естественное сопротивление стенок трубы, воздух будет замедлять движение при чрезмерной длине канала, что также приведёт к снижению тяги.

Правила подбора длины дымохода

Для частного дома расчёт высоты дымохода основывается на определённых правилах:

1. Труба должна быть не менее 5 м.
2. Превышение концовки дымохода над условно плоской крышей не менее, чем на 50 см.
3. Для скатной крыши труба, ось которой находится не далее 1,5 м от конька, а если есть надстройки, то от их высшей точки, величина превышения составляет 0,5 м.
4. Когда расстояние до конька 1,5–3,0 м, конец трубы должен находиться не ниже, чем уровень конька.
5. При выведении дымохода на расстоянии более 3 м от конька, в частности, при наружном монтаже, угол между уровнем горизонта и условной прямой между коньком и концом трубы должен составлять не менее 10 градусов.

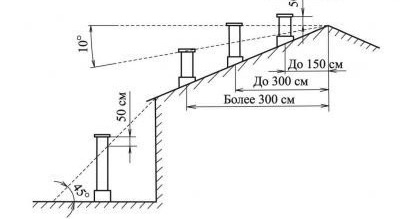

Высота трубы зависит от её расположения

Расчёт сечения дымохода

Приведённый ниже порядок определения величины канала справедлив для круглого сечения. Оно является оптимальной формой, поскольку дымовые газы не движутся монолитной прямой струёй, а происходит завихрение потока, и они движутся по спирали. В прямоугольных каналах образуются завихрения по углам, тормозящие перемещение газов. Для расчёта величины сечения полученный результат следует умножить на 1,5.

Вам понадобятся следующие исходные данные:

1. Мощность печи, то есть количество тепла, вырабатываемого устройством в единицу времени при полной загрузке.
2. Температура дымовых газов на выходе из топки, обычно принимается в пределах 150–200 градусов.
3. Скорость движения газов по каналу (составляет 2 м/сек).
4. Высота дымохода.
5. Величина естественной тяги (составляет 4 МПа на 1 м дымового канала).

Очевидна зависимость размера сечения дымохода от объёма сжигаемого топлива.

Дым не движется по прямой линии

Для выполнения расчёта нужно воспользоваться преобразованной формулой площади круга: D2 = 4 x S * Пи, где D — диаметр дымового канала, S — площадь сечения, Пи — число пи, равное 3,14.

Для расчёта площади сечения нужно определить газовый объём в месте их выхода из печи в дымоход. Эта величина вычисляется в зависимости от объёма сгорающего топлива и определяется из соотношения Vgas = B х Vtop х (1 + t / 273)/ 3600, где Vgas — объём газов, B — количество сжигаемого топлива, Vtop — табличный коэффициент, который можно узнать в ГОСТ 2127, t — температура газов на выходе из печи, обычно принимается значение в пределах 150–200 градусов.

Площадь сечения определяется отношением объёма проходящих газов к скорости его движения, то есть по формуле S = Vgas/W. В окончательном варианте искомая величина определяется соотношением D2 = Vgasx4/ПихW.

Произведя необходимые вычисления, получите результат — диаметр дымохода должен составлять 17 см. Это соотношение справедливо для печи, в которой за час сгорает 10 кг топлива при его влажности 25%.

Расчёт составляется для случаев, когда используются нестандартные отопительные агрегаты. Если же мощность устройства известна, достаточно применить рекомендованные специалистами параметры дымохода:

• для устройств мощностью до 3,5 квт — 140 х 140 мм;
• при 3,5–5,0 квт — 140 х 200 мм;
• при мощности 5,0–70 кВ — 200 х 270 мм.

Для дымоходов круглого сечения его площадь не должна быть меньше расчётной величины прямоугольного.

Как выложить из кирпича?

Правила монтажа горизонтального дымохода

Устройство камина своими руками — процесс не из легких, и сложить дымоотвод-змейку гораздо сложнее, чем собрать металлический дымопровод.

Чтобы правильно сделать дымоход, необходимо соблюдать следующие правила:

• Сечение должно быть одинаковым по всей длине;
• Острые углы внутри дымохода необходимо минимизировать;
• Внутренняя поверхность должна быть максимально гладкой.

Схема и чертеж

Размеры стандартного кирпича — 250×120х65мм, следовательно половинка кирпича по длине равна 125мм. Для создания одного канала следует выложить 2 ряда 65 + 65 мм =130 мм. К этому размеру необходимо прибавить толщину растворного слоя.

Полученный дымоход должнен иметь рассчетное сечение 140×125х125мм

Соблюдать размеры очень важно

Пошаговый план действий

• Для соблюдения размеров начинающему мастеру следует воспользоваться специальным лекалом, а особого расчета здесь не потребуется. Требуемый размер стандартного дымохода, как вы помните, должен составлять 125×125х140мм;
• Выкладываем кирпичи в 2 ряда так, чтобы получился канал;
• Толщину швов необходимо строго соблюдать. Даже минимально отклонение ведет к изменению размера сечения. Контролировать толщину шва можно с помощью строительного уровня;
• При необходимости кирпич подбивается специальным молотком с деревянным или резиновым наконечником;
• После готовности канала необходимо приступать к перекрытию. Укладываем еще один ряд кирпичей по одной стороне канала, как на рисунке:

• Весь раствор тщательно удаляем. Внутренние швы должны заполняться раствором целиком;
• Для укладки кирпичей перекрытия необходима определенная сноровка.

Прикладываем кирпич без раствора к конструкции, таким образом понимая, куда его крепить.  С помощью шлиф-машинки скругляем острые углы, которые будут располагаться внутри дымохода. При необходимости — подрезаем кирпич по размеру.

• На части соприкосновения кирпича со стенками готового дымохода наносим раствор и плотно приживаем кирпич к конструкции;
• Укладывая последний кирпич в перекрытие необходимо проверить размер вертикального оборота. При необходимости его можно подрезать.

Типичные ошибки новичков и самоучек

На первом месте среди оплошностей – неправильная высота дымоходной трубы. Слишком высокий вариант создает избыточную тягу, что увеличивает вероятность опрокидывания и затягиванию дыма обратно в топку и помещение с печью. Оптимальными считаются 5–6 метров, но многое здесь зависит от размеров камеры сгорания и конфигурации дымоотвода.

Постоянный приток воздуха в топку – это обязательный залог хорошей тяги в дымоходе, поэтому так важно в комнате с камином или печью обустраивать качественную вентиляцию

Нельзя допускать переохлаждение дымоотвода и чересчур сильного его нагрева в результате интенсивного сжигания топлива в топке. Все должно быть в меру, иначе труба может треснуть. Чтобы облегчить себе выявление этих трещин, следует участок дымохода на чердаке побелить. На белом фоне будут заметны все “потеки” сажи.

Часто новички при монтаже стального дымоотвода забывают обеспечить отвод конденсата. Для этого нужно делать специальный сборник и вставлять в трубу люки для ревизии. Ошибки допускаются и в выборе марки стали.

При обычном горении дров, газа или угля в камине либо отопительном котле дымоход прогревается до 500–600 °С. Однако температура дымов пусть и кратковременно может подниматься до 1000 °С. При этом уже через несколько метров от топки они остывают до 200–300 градусов и не представляют угрозы для трубы.

Но ее начальный метровый участок от котла успевает нагреться очень сильно. Сталь должна быть жаропрочной и способной выдерживать эти нагрузки. И утепление стальной трубы стоит производить только через пару метров от топки, чтобы предотвратить перегрев этого сегмента дымохода.

Для повышения пожарной безопасности проходы сквозь перекрытия и стены делается через специальные негорючие вставки, непосредственное соприкосновение раскаленных труб и легковоспламеняющихся стройматериалов недопустимо

При кладке кирпичей неопытным мастером нередко допускается смещение по вертикали их рядов относительно друг друга. При возведении стен это разрешено, но в случае с дымоходом – абсолютно неприемлемо. Это сильно снижает эффективность дымоходного канала, так как в нем начинают образовываться завихрения потока и сажные осадки на стенках, которые со временем потребуют чистки. А как правильно это сделать можно прочесть в этом материале.

Фундамент под кирпичным дымоотводом должен быть сверхнадежным, иначе трубу может повести в сторону с последующим ее частичны или полным разрушением. И если отведение дыма делается для газового котла, то кирпич лучше исключить. Он быстро разрушается под воздействием щелочной среды, образующейся при сгорании природного газа.

Почему важно все сделать правильно

Одна из главных особенностей дымоходных каналов — высокая пожароопасность. Именно поэтому работы по строительству требуют повышенного внимания.

Неправильно расположенный или неизолированный дымоход часто становится причиной возгораний перекрытий, кровли или близко расположенных стен.

Особенное внимание требуется уделить расположению дымохода в помещениях с деревянными стенами — кирпичный дымоход при прохождении через перекрытия обязательно изолируется слоем раствора, а стены и потолок обшиваются негорючим материалом

Фото 3. Схема правильной постройки дымохода: между самой трубой и деревянными перекрытиями должен быть противопожарный зазор.

Несмотря на возможный риск правильно построенный дымоотводный канал удобен в эксплуатации, прост в уходе и довольно безопасен

Оборудование дымохода часто увеличивает теплоотдачу печи, что особенно важно для любителей жить за городом в зимнее время

Некоторые особенности монтажа

Для каждого котла направление канала, отводящего продукты сгорания, определяется индивидуально. Горизонтальные системы могут быть использованы только для устройств с принудительной вентиляцией.

Ошибки в расчетах и монтаже могут привести к промерзанию системы и замерзанию конденсата на выходе. В таких условиях котел работать не сможет

Но и в этом случае максимальная длина такого участка не должна быть больше 3 м. Случается, что производитель устанавливает другие нормы для своих котлов, поэтому следует ознакомиться с технической документацией устройства.

Конструкции вертикального типа для частных домов используются только в том случае, если есть причины, препятствующие выводу дымоотводного канала через стену.

Это могут быть близко расположенные к выводной трубе окна, узкая улица, на которой стоит постройка, и тому подобное. В некоторых случаях, если это очень необходимо, допускается наклонная установка коаксиальной дымоходной трубы.

Варианты прохода коаксиального дымохода через строительные конструкции и расстояния между дымоходом и элементами дома приведены на основании многолетней практики эксплуатации

Подключение системы к отопительному прибору производится при помощи тройника, колена или трубы. При этом диаметры отводящего канала и выхода котла должны быть одинаковыми.

В процессе монтажа все последующие детали закрепляются в предшествующих им так, чтобы не образовывалось препятствий, которые могут нарушить движение продуктов сгорания. Количество и тип элементов для сборки напрямую зависят от расположения выходного патрубка.

Если он находится сбоку, предполагается обустройство горизонтальной системы, если сверху – вертикальной. Последний вариант более прост в монтаже.

В процессе обустройства коаксиального дымохода обязательно используются переходные узлы с жестким закреплением участков стыка двух элементов при помощи хомутов. Некоторые «умельцы» предпочитают применять самодельные варианты.

На рисунке представлена схема обустройства прохода горизонтального коаксиального дымохода через стену

Это могут быть собственноручно изготовленные переходники, подмотки из ленты или уплотнения из герметика. Подобные вещи недопустимы в использовании, поскольку крайне ненадежны. Система, собранная при помощи таких элементов считается небезопасной в эксплуатации.

Помимо этого в процессе монтажа соблюдаются следующие правила:

• Выходящий наружу участок горизонтального дымохода должен быть наклонен на 3° вниз. У входящего в общий участок дымоотвода горизонтальный участок наклон выполняется в противоположном направлении, то есть снижается к котлу. Это необходимо для беспрепятственного стекания конденсата.
• На всем протяжении дымоходного канала не должно быть больше двух сгибов.
• Ревизионные люки, переходники и устройство для сброса конденсата должны быть легкодоступны для периодического осмотра.
• Дымоход не может быть выведен ниже уровня земли. При этом расстояние от вывода коаксиального дымохода до соседней постройки должно быть больше 8 м. Если на трубу устанавливается дефлектор, это расстояние сокращается до 2 м для глухой стены и 5 м для стены с оконными проемами.
• Если горизонтальный дымоотвод установлен в месте, где преобладают ветра, направление которых противоположно направлению отвода дыма, на выходе трубы необходимо установить заслон из жести. Расстояние между ним и выходным отверстием должно быть не меньше 0,4 м.
• На коаксиальных дымоходах, возвышающихся над уровнем земли менее 1,8 м, необходимо установить дефлекторную решетку. Она будет работать как защита от горячего дыма.

Все элементы конструкции должны плотно прилегать друг к другу. Каждая последующая деталь должна входить внутрь предыдущей на расстояние равное не менее чем половине диаметра сечения канала.

Чтобы обвести конструкцию вокруг какого-либо препятствия используются специально предназначенные для этого колена. Угол их наклона может быть разным. Если система выводится через крышу, нужно соблюсти все требования пожарной безопасности.

Обустройство прохода коаксиального дымохода через крышу или через стену должно быть выполнено с точным соблюдением всех требований противопожарной безопасности

С этой целью используются специальные изолирующие патрубки и негорючие изоляционные материалы. Между трубой и перекрытием обязательно должна оставаться воздушная прослойка.

Во избежание соприкосновения дымоотводящего канала и фрагментов кровельного пирога используется защитный кожух. Выход конструкции через крышу тщательно герметизируется. Участки стыков накрываются специальным фартуком.

Важные узлы в устройстве дымохода

Очень важно правильно оформить самые сложные узлы дымохода — проходы его через чердачное, межэтажное перекрытие, кровлю, а также через стену, если основная труба полностью проходит по улице

Межэтажное и чердачное перекрытие

Самое сложное — правильно провести трубы через перекрытия, стены, кровлю

Обрамление прохода дымохода в перекрытии, сделанного из дерева, осуществляют специальными патрубками, которые изолируют его от горючих материалов, во избежание их возгорания. Патрубок имеет больший диаметр, нежели труба, поэтому при их соединении образуется зазор, который также способствует предохранению от перегревания.

Проход дымохода через потолок

Между дымоходом и перекрытием должно оставаться расстояние, в которое необходимо разместить фольгированный или асбестовый негорючий материал, толщина которого должна составлять не менее 7—9 см. Фольгированный изолятор укладывают фольгой вовнутрь.

Труба — сплошная. Место прохода через деревянный потолок прикрыто металлическим фланцем

Важно помнить, что в месте прохода в перекрытии, труба не может иметь стыков, а должна быть сплошной

То же самое — на полу

Если предусмотрено прохождение трубы в комнате верхнего этажа, то следует устроить вокруг нее кожух, с отверстиями для вентиляции, через которые горячий воздух будет поступать в помещение. Их обычно высверливают сверху и снизу кожуха. Такая защита нужна для того, чтобы случайно не обжечься об очень горячую трубу во время топки печи.

Защита кожухом от случайных ожогов

На потолке и на полу второго этажа в месте прохода трубы через перекрытия, остаются металлические части патрубка-фланца , которые прикрывают горючие материалы пола и потолка.

Проход через стену

Обязательная термоизоляция стен в месте прохода дымохода

Проход дымоходной трубы через стену оформляется таким же образом, как, и через перекрытие, с помощью надетых на дымоотвод специальных патрубков, которые помогут изолировать горючие материалы от высоких температур. Также участок трубы, который будет находиться в стене, оборачивается жаропрочным материалом толщиной не меньше 7—10 см.

Проход через кровлю

Самым сложным местом является узел проходки через кровлю трубы. Он требует особого внимания в работе, так как от него будет зависеть сохранность обрешетки и утеплителя от внешней влаги, а также общая пожаробезопасность дома.

Тщательная гидроизоляция кровли в месте выхода трубы

Для этого вокруг трубы снаружи устраивается гидроизоляция с помощью специальной ленты или же «проходки» на фланце, которые закрепляются на клей-герметик, а сверху прикручиваются саморезами.

Особое внимание — термоизоляции конструкции крыши

Для предотвращения перегревания обрешетки, труба должна быть обвернута жаростойким материалом, и с внутренней стороны крыши проходить через металлическую панель.

Дымоход требует обязательной защиты зонтиком

Завершающим этапом монтажа дымохода является установка сверху него зонтика, который предохранит от попадания вовнутрь грязи и воды.

Требования к устройству дымохода

Для выполнения монтажа безопасного и долговечного дымохода схема изделия должна включать в себя материалы деталей, их соединения, размеры элементов конструкции, требования к расположению дымохода в частном доме.

Необходимо соблюдать следующие правила, относящиеся к устройству:

• дымоход должен располагаться вертикально;
• для устройства дымовой трубы следует использовать герметики, способные выдержать температуру более 1000°C;
• соединения отопительных элементов должны быть выполнены из кровельной стали;
• длина соединительных труб не может превышать 3 м;
• число дымоотводов должно соответствовать количеству приборов обогрева;
• дымоотвод должен быть больше 5 м в высоту, а толщина его стенок — 0,5 мм и более;
• дымоход прикрепляется к стене при помощи кронштейна;
• участок трубы, который располагается вне дома, необходимо утеплить во избежание образования конденсата;
• чтобы продукты сгорания беспрепятственно выходили из дома, нужно определить высоту и сечение трубы в соответствии с инструкцией.

Дымоход из керамических труб — универсальное решение для котла в частном доме

Дымоходы из специальных дымоходных керамических труб могут применяться для всех типов котлов. Материал устойчив к высоким температурам и к любым агрессивным химическим соединениям, которые могут образоваться в дымоходе при сгорании разных видов топлива. Этот тип дымохода самый долговечный.

Керамические трубы дымоходов различают по допустимой максимальной температуре отходящих газов.

Для твердотопливных котлов следует использовать трубы с допустимой температурой отходящих газов 600-650 град.С, стойкие к возгоранию отложений сажи в трубе и предназначенные для работы в сухом состоянии.

Для газовых котлов и котлов на жидком топливе применяют дымоходные керамические системы с допустимой температурой газов 400-450 град.С, предназначенные для работы в мокром состоянии — оборудованные конденсатоотводчиками.

Керамическая труба и теплоизоляция вокруг впитывают влагу и поэтому должны снаружи вентилироваться.

Назначение и условия работы дымоходной системы указаны в прилагаемой документации производителя.

Гладкая поверхность трубы и круглая форма дымового канала обеспечивают устойчивость стенок к загрязнению и удобную очистку.
