Зачем нужен циркуляционный насос для отопления: как правильно выбрать и установить прибор

Какое значение имеют циркуляционные насосы для систем отопления

Существует мнение, что нет особой необходимости в использовании циркуляционного насоса для систем отопления. Сторонники данного суждения аргументируют свою позицию тем, что насос – это устройство, которое без особой нужды расходует много электроэнергии и делает систему отопления зависимой от него. То есть в случае перебоев с электропитанием возникнут проблемы с подачей тепла в дом.

Такое суждение может показаться правильным. Так, если монтаж системы отопления осуществляется в маленьком доме, где трубопровод не сильно разветвлен, тогда можно организовать естественную циркуляцию теплоносителя от котла до радиаторов.

При детальном изучении такого подхода становится очевидным, что его плюсом является лишь независимость от электроэнергии (при условии энергонезависимости отопительного котла). По всем остальным характеристикам система с естественной циркуляцией проигрывает, да и монтировать ее гораздо сложнее.

Для того чтобы обеспечить естественное движение теплоносителя, трубы в системе отопления должны быть разных диаметров (50 мм и более). Устанавливать их сложнее, более того, они дороже

При монтаже важно соблюдать правило – трубы по всей протяженности контура должны иметь уклон в сторону котла. Нередко этого невозможно добиться, не испортив внешний вид комнат.

Если система отопления с естественной циркуляцией была тщательно продумана и хорошо отлажена, то все равно перепад давления за счет температурной разницы в трубах (в обоих направлениях движения воды) будет не более 0,6 Бар. Такого значения для дома, не отличающегося большими размерами, скорее всего, будет достаточно. Однако в случае, если система отопления имеет разветвления, характеризуется большой протяженностью, а также есть большие перепады высот и давления, то 0,6 Бар вряд ли хватит. Более того, ситуацию может усложнить гидравлическое сопротивление, из-за которого контур может «запереться».

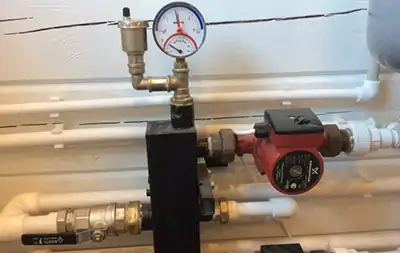

Подключение к системе отопления циркуляционного насоса поможет решить немало проблем.

Циркуляционные насосы для систем отопления расходуют достаточно мало электроэнергии, что позволяет даже при ее отключении обогревать дом от ИБП средней мощности в течение нескольких часов, что особенно важно при использовании котла с «интеллектом».

Однако если проблема перебоев электроэнергии для вашего дома является постоянной, то в подключении циркуляционного насоса к системе отопления пропадет всякий смысл. В таком случае необходимо своевременно продумать, каким образом сделать эффективную систему с естественной циркуляцией.

В системах отопления, работающих при помощи циркуляционных насосов, существует возможность регулировки как их работы в целом, так и по комнатам, группам радиаторов. Если отопительную систему хорошо продумать, то не возникнет проблем с многоходовыми кранами, электромеханическими регуляторами и прочими термостатическими устройствами в процессе эксплуатации.

Если потребуется «разбить» систему отопления на несколько участков, отличающихся температурой обогрева, то это никак не повлияет на общую ее работу (чего не скажешь о системах отопления с естественной циркуляцией). Для комнат можно смело выбирать наиболее подходящие варианты обогрева – при помощи радиаторов, любых конвекторов, контуров теплых полов.

Невозможно установить в домах водяные полы без подключения циркуляционного насоса для систем отопления. Для продуманной системы, работающей при помощи насоса, характерен высокий КПД работы, получение которого стоит денег, потраченных на его приобретение и оплату электричества, израсходованного данным оборудованием. Такая система получается более экономичной: трубы могут быть малых диаметров, их будет просто спрятать в пол или стену.

Контуры труб системы отопления с циркуляционным насосом могут иметь сколько угодно разветвлений, количество отапливаемых этажей также может быть любым

Здесь важно правильно подобрать насос, который создаст нужный напор. И еще, систему отопления, работающую от циркуляционного насоса, проще запустить, обслуживать и осуществлять ее профилактику.

Итак, монтаж циркуляционного насоса в систему отопления имеет множество плюсов, которых однозначно больше, чем недостатков, поэтому практически во всех случаях следует задуматься о его приобретении.

В том случае, если в вашем доме уже работает система отопления с естественной циркуляцией, то вы все равно можете приобрести циркуляционный насос, эффективность работы которого будет налицо.

Читайте материал по теме:
Горячее водоснабжение частного дома

Конструктивные особенности насоса для отопления частного дома

В принципе, циркуляционный насос для отопления ничем не отличается от других разновидностей водяных насосов.

У него два основных элемента: крыльчатка на валу и электродвигатель, который вращает этот вал. Все заключено в герметичный корпус.

Но есть две разновидности этого оборудования, которые отличаются друг от друга расположением ротора. А точнее, контактирует ли вращающая часть с теплоносителем или нет. Отсюда и названия моделей: с мокрым ротором и сухим. В этом случае имеется в виду ротор электродвигателя.

С мокрым ротором

Конструктивно эта разновидность водяного насоса имеет электродвигатель, в котором ротор и статор (с обмотками) разделены герметичным стаканом. Статор находится в сухом отсеке, куда никогда не проникает вода, ротор располагается в теплоносителе. Последний — охлаждает собой вращающиеся детали прибора: ротор, крыльчатку и подшипники. Вода в этом случае для подшипников выступает, и как смазка.

Такая конструкция делает насосы малошумными, потому что теплоноситель поглощает вибрацию вращающихся деталей. Серьёзный недостаток: низкий КПД, не превышающий 50% от номинала. Поэтому насосное оборудование с мокрым ротором устанавливают на отопительные сети небольшой протяжённости. Для небольшого частного дома, даже в 2—3 этажа, это будет неплохой вариант выбора.

К преимуществам насосов с мокрым ротором, кроме бесшумной работы, можно добавить:

• небольшие габаритные размеры и вес;
• экономичное потребление электрического тока;
• длительная и бесперебойная работа;
• простота настройки скорости вращения.

Фото 1. Схема устройства циркуляционного насоса с сухим ротором. Стрелками обозначены части конструкции.

Недостаток — невозможность ремонта. Если какая-то деталь вышла из строя, то старый насос демонтируют, устанавливая новый. Модельный ряд в плане конструктивных возможностей у насосов с мокрым ротором отсутствует. Все они выпускаются одного типа: вертикального исполнения, когда электродвигатель располагается валом вниз. Выходной и входной патрубки находятся на одной горизонтальной оси, поэтому монтаж прибора производится только на горизонтальном участке трубопровода.

Важно! При заполнении отопительной системы воздух, выталкиваемый водой, проникает во все пустоты, и в роторный отсек в том числе. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой. Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой

Чтобы спустить воздушную пробку, необходимо воспользоваться специальным спускным отверстием, расположенным в верхней части электродвигателя и закрыто герметичной вращающейся крышкой.

Профилактические мероприятия для «мокрых» циркуляционных насосов не требуются. В конструкции нет трущихся деталей, манжеты и прокладки устанавливаются только на неподвижных соединениях. Выходят из строя из-за того, что материал просто состарился. Основное требование к их эксплуатации — не оставлять конструкцию в сухом виде.

С сухим ротором

У насосов этого типа нет разделения ротора и статора. Это обычный стандартный электродвигатель. В конструкции же самого насоса установленные уплотнительные кольца, которые перекрывают доступ теплоносителя в отсек, где располагаются элементы движка. Получается, что крыльчатка насажена на вал ротора, но находится в отсеке с водой. А весь электродвигатель располагается в другой части, отделённой от первой уплотнителями.

Фото 2. Циркуляционный насос с сухим ротором. В задней части расположен вентилятор для охлаждения прибора.

Такие конструктивные особенности сделали насосы с сухим ротором мощными. КПД доходит до 80%, что для оборудования этого типа довольно серьёзный показатель. Недостаток: шум, издаваемый вращающимися деталями прибора.

Циркуляционные насосы представлены двумя моделями:

1. Вертикальное исполнение, как и в случае с прибором мокрого ротора.
2. Консольные — это горизонтальное исполнение конструкции, где прибор упирается на лапки. То есть, сам насос на трубопровод не давит своим весом, и последний не является для него опорой. Поэтому под этот тип обязательно укладывают прочную и ровную плиту (металлическую, бетонную).

Внимание! Уплотнительные кольца часто выходят из строя, становясь тонкими, что создаёт условия проникновения теплоносителя в отсек расположения электрической части электродвигателя. Поэтому раз в два или три года проводят профилактику прибора, осматривая в первую очередь именно уплотнители

Особенности подключения

При подключении прибора желательно учитывать ряд рекомендаций. Соблюдение несложных правил увеличит срок службы системы, она должна работать более эффективно.

Лучше, когда поток, создаваемый насосом, ориентирован горизонтально. При вертикальной направленности эффективность падает на 30%.

Как уже говорилось, ротор мотора располагается горизонтально.

В противном случае возможен перегрев и преждевременный выход из строя. Соблюдение этого условия обязательно!

Устройство лучше ставить на обратной магистрали — для снижения тепловой напряжённости.

Кроме того, перед ним стоит установить грязевой фильтр — ротор чувствителен к наличию примесей окалины, песка, накипи.

Важно! При монтаже предусматривают обводную магистраль — байпас с обязательным перекрывающим шаровым краном или автоматическим клапаном. Это позволит менять оборудование, не нарушая работы системы

На входе и выходе устройства также ставят отсекающие шаровые краны на случай ремонта или профилактики. Их можно заменить на один кран или автоматический шаровой клапан.

Питающую магистраль лучше подключать до насоса — его место между нею и котлом.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2. Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам

Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

• Как выбрать аккумуляторы для ИБП
• Как подключить электрический котел отопления
• Схема подключения дифференциального автомата

Монтаж дополнительного оборудования и его подключение

Обычно радиаторные системы закрытого или открытого типа с одним котлом оснащаются одним циркуляционным насосом. Более сложные схемы нуждаются в дополнительных аппаратах по перекачке воды.

Речь идет о таких случаях:

• Частный дом отапливается больше, чем одной котельной установкой.
• Обвязка котла не имеет буферной емкости.
• В состав отопительного контура входит несколько ответвлений для обслуживания различных приборов – батарей, теплых полов, бойлера косвенного нагрева и пр.
• Если применяется гидравлический разделитель.
• Организовывается подача воды для теплых полов.

Отдельного упоминания заслуживают схемы отопления повышенной сложности с несколькими контурами: они обычно применяются в больших коттеджах на 2-4 этажа. В этом случае может понадобиться от 3 до 8 насосов для подачи теплоносителя на каждый этаж, и к разным отопительным приборам. Схема отопления с двумя насосами используется в тех случаях, когда в доме имеется два водяных пола. В некоторых случаях подключение насоса в систему отопления частного дома не требуется вовсе, т.к. большая часть электрических и газовых котлов настенного типа имеют собственные перекачивающие аппараты.

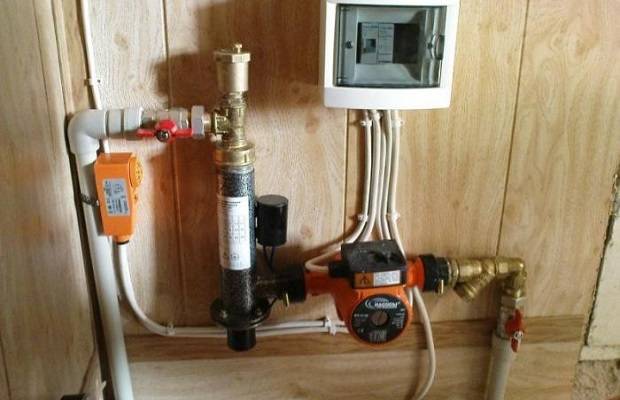

Как подключить циркуляционный насос к электричеству

Электрическая схема подключения насоса отопления может быть реализована следующим образом:

• С помощью дифференциального автомата. Наиболее простой вариант, который без проблем можно реализовать самостоятельно.
• Управление термостатом. Дает возможность автоматически останавливать движение теплоносителя, если его температура упадет ниже определенного уровня.
• Совместное применение сети и блока бесперебойного питания. Присоединить электропитание через ИБП совсем несложно, благодаря специальным разъемам. Чего не скажешь о процедуре подключения насоса к распределительному щитку: для этого лучше позвать специалиста.
• Питание от встроенной автоматики. Организация такой электрической схемы циркуляционного насоса потребует некоторых знаний в области электрики.

Использовать для коммутации прибора простую розетку без автоматики и заземления не рекомендуется.

Краткая инструкция по монтажу

Распространен вариант монтажа насоса на байпас. Это обусловлено двумя вескими причинами: появляется возможность оперативного демонтажа или временного отключения прибора от сети, например, при возникновении проблем с электричеством.

Обвязка на байпасе:1 – ЦН; 2 – «американки»; 3 – фильтр; 4 – краны отключения; 5 – основная труба, «обратка» или подача; 6 – кран, перенаправляющий теплоноситель в байпас

В продаже имеются различные модификации готовых насосных узлов: под сварку или фланцевое соединение, с местами для установки кранов или клапанов, со специальным участком, отведенным под насос.

Но если готовый узел приобрести не удастся или недостаточно места для его монтажа, можно самостоятельно организовать обвязку байпаса и зафиксировать все детали на отведенных для них местах.

Для работы необходимы следующие инструменты и материалы:

• набор рожковых или разводных ключей для сборки;
• плоскогубцы:
• льняная нить или пакля;
• герметик Unipak.

Гайки-«американки» обычно поставляются в комплекте вместе с насосом, но краны, переходники или сгоны также придется подготовить

Внимание следует уделить более надежному материалу изготовления арматуры и диаметру изделий

Порядок действий:

Сборка узлов с кранами. Два будут располагаться по краям от насоса, третий станет частью прямой трубы

Важно измерить участок «обратки», чтобы точно вварить фрагмент с краном.

Сборка насосной петли. Затягивание гаек необходимо отодвинуть на финишный этап монтажа, а пока их стоит только накрутить.

Примерка петли байпаса

Отмечают места варки узлов в трубу.

Сварка, которую следует доверить квалифицированному сварщику.

Сборка нижнего узла — на «обратке».

Подключение насоса к электропитанию.

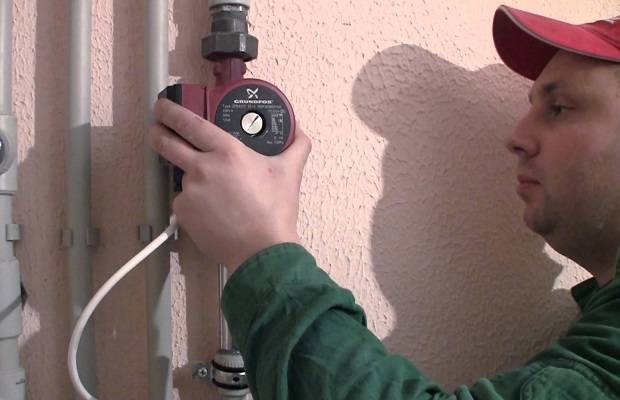

В качестве примера — монтаж насоса GRUNDFOS.

Обслуживание установленного насоса проводится в рабочем режиме. Необходимо чаще чистить фильтр и проверять показания манометра.

Если значения не соответствуют норме, аппарат необходимо снять и отрегулировать. Лучше это делать в специализированной мастерской.

Виды циркуляционных насосов

Специалисты различают два основных типа циркуляционных насосов, устанавливаемых в локальных отопительных системах. Каждый из них требует внимательного рассмотрения.

Сухие циркуляционные насосы.

Конструкция сухих циркуляционных насосов исключает контакт ротора электродвигателя с перекачиваемой водой. Рабочее колесо в этом случае отделено от ротора кольцами торцевого уплотнителя.

В качестве материала для них применяют:

• высокопрочные смеси на основе прессованного углерода;
• нержавеющую сталь;
• износостойкую керамику;
• оксиды алюминия и вольфрама.

Кольца прижимаются друг к другу пружинами. При движении они плотно притираются одно к другому. Тончайшая пленка воды, попадающей в зазор, служит дополнительным герметизирующим элементом конструкции. Насосы старого исполнения вместо торцевого уплотнения использовали сальниковую набивку, которую надо было периодически подтягивать или набивать заново по мере ее износа для восстановления первоначальной герметичности. Торцы современных моделей не требуют ремонта в течение 3 лет и более.

Устройство циркуляционного насоса с сухим ротором.

1. Вентилятор двигателя.2. Корпус двигателя с ребрами охлаждения.

3. Уплотнительный сальник.4. Крыльчатка.

5. Корпус помпы.

Особенности эксплуатации циркуляционных насосов сухого типа:

• высокий КПД, достигающий 80%;
• повышенный уровень шума, требующий установки оборудования в отдельное помещение;
• жесткие требования к минимизации содержания в воде взвешенных твердых частиц, приводящих к абразивному износу уплотнений;
• недопустимость длительной работы на холостом ходу без контакта с жидкостью.

Варианты конструкций и положения установки «сухих» насосов.

Горизонтальные насосы

Горизонтальные насосы имеют классический вариант монтажа, при котором рабочее колесо и двигатель располагаются на одном уровне. Приемный патрубок у них находится в торцевой части, а нагнетательный – на боковой поверхности корпуса.

Вертикальные насосы

Вертикальные насосы отличаются положением двигателя над рабочей частью. Приемный и выкидной патрубки у них обычно имеют одинаковый диаметр и располагаются на одной горизонтальной оси.

Блочные насосы

Блочные насосы характеризуются компактной конструкцией. Электродвигатель и рабочее колесо у них нередко монтируются в одном корпусе. Для них характерно торцевое расположение приемного штуцера и радиальное направление выкидного патрубка.

Мокрые циркуляционные насосы

Отличительной чертой мокрых насосов является непосредственный контакт ротора электродвигателя с перекачиваемой жидкостью. При этом вода играет дополнительную роль смазки трущихся поверхностей и охлаждения мотора. Токоведущие части в этом случае защищаются стаканом из нержавеющих материалов, отделяющим вращающийся вал от статора. При изготовлении ротора активно применяется керамика и графит. Корпус обычно выполняется из бронзы, латуни или чугуна.

Особенности циркуляционных насосов мокрого типа:

• почти бесшумная работа;
• минимальное техническое обслуживание;
• длительный срок эксплуатации;
• низкий КПД, который редко достигает 50%.

Современные модели имеют модульное строение, облегчающее ревизию и ремонт. Подводящие трубопроводы крепятся к насосу с помощью резьбы или фланцевых соединений. В связи с необходимостью равномерной подачи охлаждающей воды на подшипниковые узлы оборудование данного типа почти всегда монтируется в горизонтальном положении.

Устройство циркуляционного насоса отопления с мокрым ротором

1. Цельный стакан мокрого ротора.2. Керамический вал.

3. Мокрый ротор.4. Уплотнительное кольцо.

5. Крыльчатка помпы.6. Крышка.

2 Какие параметры устройства стоит учитывать при покупке?

Прежде, чем покупать и устанавливать оборудование, стоит  изучить его наиболее важные параметры. Чтобы не ошибиться при выборе, ознакомьтесь с такими его характеристиками, как плотность теплоносителя, сила напора и температура воды. Также потребуется узнать диаметр труб, используемых для отопления здания.

Параметры циркуляционного насоса

Узнать, какие именно характеристики имеет выбранный вами насос, можно на упаковке, боковой стенке или в техническом паспорте агрегата. Напор производители обозначают литерой «H». Этот показатель означает способность устройства поднимать воду на определенную высоту. Он измеряется в метрах. Вторая характеристика – это потребление жидкости системой. Она обозначена литерой «Q» и измеряется кубическими метрами. Этот параметр равен мощности котла и зависит, в основном, от диаметра трубопровода.

Оборудование для улучшения циркуляции не предназначается для подъема жидкости

Из-за этого при покупке агрегата особое внимание стоит уделять именно параметру «Q». Если установленный котел не снабжен помпой, то дальнейшее потребление жидкости придется рассчитать самостоятельно. Большинство современных отопительных приборов уже имеют подобное оборудование. Устанавливать 2 устройства для улучшения циркуляции тепла оптимально в случае, когда в доме уже есть котел более старой модификации, однако со временем здание было достроено, и обогревательная конструкция увеличилась

Устанавливать 2 устройства для улучшения циркуляции тепла оптимально в случае, когда в доме уже есть котел более старой модификации, однако со временем здание было достроено, и обогревательная конструкция увеличилась.

Монтаж дополнительного насоса

Приобретать очень дорогое оборудование не стоит. В любом случае использовать весь потенциал устройства не будут. Помимо этого, установленный агрегат отличается высоким уровнем шумов. Чаще всего длина трубы определяет мощностные характеристики оборудования: для каждых 10 м трубы устройство должно давать 0,5 м напора. На практике 100-метровое кольцо  будет эффективно работать, если насос будет выдавать напор в 5 м. Покупая агрегат для трубопровода, не стоит забывать, что мощность устройства должна составлять на 10 % больше, чем показатель, который рассчитали жильцы.

5 Монтируем насосный агрегат – последовательность и важные моменты

Каждая установка снабжается инструкцией, которую тщательно изучаем, чтобы правильно выполнить монтаж своими руками. Всю жидкость сливаем из системы, отрезаем часть трубы на месте, где предполагается установка отопительного насоса. Во многих случаях требуется почистить старую систему, в которой скопилась грязь и ржавчина. Через сливной кран это удается плохо из-за малого сечения отверстия, поэтому используем место разреза. К одной стороне подсоединяем шланг, через который подаем под напором воду. С другой стороны вытекает вода, промываем, пока не пойдет чистая.

На участке для насоса монтируем байпас (обводной участок). Он необходим на случай поломки насоса или выключения электричества. Тогда теплоноситель пойдет через главную магистраль, кран в которой открываем вручную. Лучше поставить вместо обычного шарового крана автоматический, который реагирует на смену давления в системе. На байпас устанавливаем два шаровых крана по обе стороны от насоса, чтобы перекрыть воду для обслуживания или снять его в случае необходимости. Сверху обводной линии монтируем клапан для выпуска воздуха.

После установки байпаса монтируем насос. Вал насоса устанавливаем по уровню горизонтально, чем точнее, тем лучше. Если положение отличается от горизонтального, в жидкости будет находиться лишь часть ротора, что приведет к падению мощности и даже к поломке. Клеммную коробку располагаем вверху. Корпус насоса по оси надежно закрепляем соединительными узлами. Места соединений обрабатываем герметиком, что исключит протекание жидкости, подсос воздуха и повысит производительность устройства. При подключении насоса ориентируемся по стелкам на корпусе, которые указывают направление потока жидкости.

Подключая электричество к оборудованию, исключаем вероятность того, что в клеммную коробку попадет влага. Если агрегат расположен на подающей магистрали, сильно нагревается, то для подключения используем термостойкую проводку. Кабель не должен прикасаться к трубам, корпусу насоса. Его заводят с любой стороны, кроме нижней, переставив заглушки. Если клеммная коробка располагается сбоку, кабель заводим снизу. Устройство обязательно заземляем.

Завершив монтажные работы, заполняем систему теплоносителем. Удаляем из насоса воздух, провернув центральный винт на корпусе. Когда появится вода, это будет обозначать полное удаление воздуха из циркуляционного насоса. После этого запускаем устройство. На корпусе большинства насосов находится ручка для регулировки мощности. Проверяем работу во всех режимах. Некоторые модели оборудованы электронным регулятором.

Проведение монтажных работ

Водяной насос ставится в систему отопления через байпас. Взгляните на его чертеж и ознакомьтесь с основными элементами:

Схема подключения с байпасом хороша тем, что позволяет в любой момент переключиться с естественной циркуляции на принудительную. Также она поможет выполнить замену водяного насоса без остановки и слива всего отопления.

• Циркуляционный насос (1) – главное действующее «лицо» в системе;
• Отсекающие краны (3) – отключают насос от отопления;
• Кран байпаса (4) – обеспечивает продвижение теплоносителя только через насос или по обоим протокам;
• Грязевой фильтр (2) – обеспечивает грубую фильтрацию от крупных механических загрязнений.

Давайте посмотрим, как подключить насос к котлу отопления и что для этого нужно. Для начала осматриваем место установки, чтобы найти свободное пространство для размещения байпаса. На следующем этапе собираем элементы байпаса, подготавливаем краны, гайки, сгоны и грязевой фильтр. Также нам потребуется набор ключей для соединения отдельных узлов, и уплотнители.

Приступаем к сборке байпаса – формируем участок с водяным насосом, прикрутив к нему грязевой фильтр и краны. Далее приступаем к осмотру участка трубы, на котором будет происходить врезка. Вырезаем кусок под кран байпаса, берем участок с насосом, вырезаем под него отверстия. Далее привариваем все элементы и только тогда затягиваем ключами все резьбовые соединения – делать это до сварки нельзя.

Также можно установить на насосе отопления обратный клапан – он поможет избежать движения теплоносителя не в ту сторону.

Подключив водяной насос к напольному или настенному котлу, приступаем к электрическим работам – подключаем к клеммам электрические провода с питанием. Здесь рекомендуется поставить отдельный автомат УЗО, выбрав образец на 1 или 2 кВт.

Следующий этап – запуск водяного насоса. Для этого его нужно заполнить водой, убрав из него воздух. Удаление воздушной пробки осуществляется через встроенный спускник или через винт-пробку. Открываем все краны, открываем спускник или откручиваем винт-пробку, ждем, пока выйдет воздух и польется вода. После этого систему герметизируем и пробуем запустить водяной насос. Если прибор шумит, значит, воздушная пробка вышла не вся – выворачиваем частично винт-пробку и держим систему открытой до тех пор, пока не исчезнут воздушные пузырьки.
