Вытяжка для кухни своими руками: фото, схемы, монтаж, подключение

Определение высоты установки

Рынок предлагает громадное количество дизайнерских решений наклонных вытяжек

Установка наклонной вытяжки на кухне своими руками своими руками зависит от вида варочной поверхности и модели самой вытяжки. Благодаря использованию жаропрочных материалов наклонную вытяжку можно крепить значительно ниже, чем классические модели. Как правило, высота крепления вытяжки указана в инструкции к устройству. Именно в аннотации можно узнать, как установить наклонную вытяжку, ведь каждая модель устройства индивидуальна.

Следующим этапом в выполнении измерительных работ является определение размера отверстий на внешней стороне корпуса оборудования, благодаря которым вытяжка и будет крепиться к стене и нанесения показателей на стену, где будет находиться устройство. Размеры следует снимать очень точно, определив их горизонтальность на поверхности с помощью уровня, так как после установки вытяжки переделывать и поправлять ее не получится. Крепиться вытяжка к стене должна надежно и прочно.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

• подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
• встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
• настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
• угловые – устанавливаются в угол;
• островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

• Проточные – вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
• Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м., то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Перечень рекомендаций по установке вытяжки над газовой плитой

1. Напряжение розетки для вытяжки не должно превышать 15 А, а суммарная мощность бытовой техники — 4 кВт;
2. Обработка стыков герметиком увеличивает производительность устройства;
3. Качество работы вентиляции можно проверить, приложив к решетке лист бумаги. Он должен остаться на месте;
4. Разрешенные параметры отвода — 50% для трубы вытяжки и 50% для свободной части;
5. Вытяжку с производительностью 250-300 м3/ч устанавливают на высоте 70-75 см, с производительностью до 600 м3/ч — на высоте 80-85 см;
6. Некрасивую гофру можно замаскировать, уложив в коробе;
7. В тестовом режиме система должна хорошо впитывать пар;
8. Островные вытяжки размещают в декоративном кожухе.

Посмотрите видео об установке вытяжки на кухне

Виды кухонных вытяжек

Все бытовые вытяжки должны за час прокачивать количество воздуха, равное 10-ти кратному объему кухни. Такое требование содержится в санитарных нормах, оно основано на том, что в помещениях кухни работают нагревательные приборы, часто присутствует открытое пламя, готовится пища, повышена влажность. Все эти устройства способствуют накоплению в помещении углекислого газа, водяных паров, посторонних запахов.

Санитарные нормы требуют организации удаления отработавшего воздуха

Если посмотреть на решетку кухонной вытяжки, которая работала над плитой в среднестатистической семье в течение месяца, то можно увидеть значительное количество загрязнений. Очевидно, что без этого прибора вся грязь осела бы на мебели, потолке и предметах утвари. Повышенная влажность способствует преждевременному разрушению мебели, портит отделку потолков и стен. При высоких температурах и открытом пламени содержание кислорода значительно снижается.

Столько грязи скапливается на решетке вентиляции

Загрязненный воздух должен быть удален. Достигается эта цель двумя способами: выводом грязного воздуха наружу и замена его чистым или циркуляционная фильтрация.

а) Рециркуляция б) Удаление отработавшего воздуха с притоком свежего

С отводом

Вытяжки для кухни с отводом в вентиляцию – это классические и наиболее привычные приборы, которые устанавливаются в непосредственной близости от плиты как главного источника загрязнений. Воздухозаборный зонт снабжен специальной съемной решеткой, на которой оседают капельки жира и пыль. Это нужно для того, чтобы грязь не попала в общий канал. Вентиляция обычно принудительная, с использованием встроенного вентилятора.

Удаление воздуха через вентиляционный отвод вытяжным вентилятором

Для эксплуатации такой вытяжки необходимо обеспечить приток, так как отток воздуха значителен. При отсутствии притока – форточки или специального приточного канала – происходит так называемое опрокидывание, когда в помещение с разреженной атмосферой начинает засасывать воздух из самого вентиляционного канала.

Вытяжка, которая соединяется с вентиляционным каналом

Статья по теме:

Без отвода

Вытяжки на кухню без отвода в вентиляцию представляют собой мощные воздушные фильтры. Они также монтируются вблизи плит, но имеют меньшие габариты. Кроме съемной решетки и вентилятора в их конструкцию включены системы фильтрации:

• грубый фильтр, задерживающий влагу, капли жира и бытовую пыль, представляет собой мелкую пластиковую или алюминиевую съемную решетку многоразового использования;
• угольный фильтр, который удаляет микрочастицы, абсорбирует пары воды и запахи, этот фильтр рассчитан примерно на месяц использования, после чего он подлежит замене.

Циркуляционная вытяжка

Производительность такой системы очистки соответствует санитарным нормам, однако для ее достижения приходится использовать более мощные электромоторы. Со временем по мере загрязнения фильтров производительность падает. Угольный фильтр не подлежит очистке, он должен быть утилизирован и заменен новым.

Угольные фильтры для кухонных вытяжек

Виды вытяжек по конструктивному исполнению

Кухонная плита может располагаться в различных местах помещения, даже посередине него. Поэтому вытяжки могут иметь различную конструкцию в зависимости от места расположения плиты. Выделяют следующие основные типы:

• угловые;
• настенные;
• островные.

Различные конструкции вытяжек в зависимости от места расположения плиты

Настенные варианты являются наиболее популярными ввиду классической схемы расположения плиты. Могут иметь самые различные формы купола.

Классическая настенная вытяжка

Островные — располагаются над отдельно стоящей плитой, которая не имеет примыкания к стене, и крепятся к потолку с помощью троса или специальной трубы. Чаще всего имеют купольную форму для захвата большего количества пара. В соответствии с дизайнерской идеей могут быть настоящим декоративным элементом  помещения.

Кухонная вытяжка островного типа с местом для хранения принадлежностей

Встраиваемые вытяжки используются для малогабаритных помещений и монтируются в декоративную коробку или встроенный шкафчик кухонного гарнитура. Чаще всего оборудуются специальной выдвижной панелью для увеличения рабочей поверхности. Главным преимуществом является экономия места при эффективной работе.

Встроенная вытяжка с выдвижной панелью

Подключение вытяжки к электричеству

Поскольку кухонные вытяжки относятся к категории бытовых электрических приборов, то с их подключением проблем не наблюдается, тем более что их потребляемая мощность редко превышает 1000 ватт. Желательно, чтобы каждый электрический прибор имел заземление, хотя не всегда это можно предусмотреть.

Подключить вытяжку через клеммники Ваго

Заземление или зануление можно сделать в том случае, если в квартире или в доме осуществляется капитальный ремонт. В таком случае, задача по подключению вытяжки на кухне значительно упрощается. Для этого в щитке освещения следует отыскать точку, в виде приваренного болта, который соединяется с корпусом электрического распределительного щитка. Как правило, эта точка имеет связь с заземлением электрической подстанции. В качестве заземляющего проводника, допустимо использовать одножильный или многожильный провод, сечением не меньше 2,5 мм квадратных. Лучше использовать провод в термостойкой изоляции.

Как правило, в наше время, при покупке электрических бытовых приборов, некоторые из них не комплектуются проводом с вилкой, при этом есть модели с наличием провода и вилки, а есть модели, у которых провод есть, а вилки нет. Такие вытяжки можно подключать и без вилки, но это не очень хороший вариант. Если вытяжку придется снимать, чтобы почистить, то это не совсем удобно, поскольку на отключение такой вытяжки уйдет немало времени, да и на подключение тоже. Поэтому, лучше пойти в магазин, купить вилку и подключить ее к проводам. В таком случае, чтобы отключить или подключить это устройство, достаточно вытянуть или вставить вилку в розетку. Если имеется заземление, то нужно купить вилку с заземляющими штырьками, а если заземления нет, то подойдет самая обычная вилка, но лучше под евророзетки, поскольку бывшие советские розетки уже не пользуются спросом. Дело в том, что они ненадежные, да и предназначены они для отечественных вилок, у которых контакты имеют меньшую толщину.

Технологический процесс установки

Установка вытяжки на кухне предполагает несколько технологических этапов. К ним следует отнести:

• Момент закрепления вытяжки на отведенном для этого месте.
• Подключение данного устройства к электричеству за счет кабеля и электрической вилки. Если нет рядом розетки, то придется позаботиться о том, чтобы розетка была выведена рядом с вытяжкой.
• Соединение воздуховода вытяжки с вентиляционным каналом или с индивидуальной системой вентиляции.

Чтобы осуществить все необходимые этапы установки и подключения вытяжки, необходимо пройти через подготовительный этап, который может занять намного больше времени.

Какой бывает вытяжка по конструкции

В сети достаточно информации о том, как сделать вытяжку на кухне в квартире. Но не все знают, какие типы устройств бывают и какими особенностями они обладают.

В сети достаточно информации о том, как сделать вытяжку на кухне в квартире

Поэтому перед тем, как идти в магазин бытовой техники и покупать первую попавшуюся вытяжку, следует ознакомиться с типами конструкции.

• Стандартная.
  Представляет собой плоское устройство, которое можно прикрепить как на стену, так и под навесным шкафчиком. К преимуществам относится небольшой размер, а также встроенная функция рециркуляции воздуха, поэтому это идеальный вариант, если кухня малогабаритная и отсутствует вентиляционная труба. Также такую вытяжку можно приобрести по невысокой цене.
  Единственный минус — низкая мощность, что не всегда достаточно для полноценного очищения воздуха.
• Купольная.
  Напоминает каминную вытяжку. Отличается самой высокой мощностью и производительностью и подходит для большого кухонного помещения как в квартире, так и в собственном доме. Очень часто устанавливают в квартирах-студиях. Вытяжка оснащена множеством функций и усовершенствований таких как электронная панель управления (может быть кнопочной или сенсорной), дисплеем или дополнительным освещением.
  К дополнительным функциям может относится автоматическое отключение по таймеру, усиленный рабочий режим.
  Более того, вытяжка практически бесшумна. Что касается стоимости, то цена зависит от количества встроенных функций и размеров. Разнообразие моделей позволяет подобрать устройство под любой интерьер.
• Телескопическая.
  Вытяжки средней мощности и приемлемой ценовой категории. Как правило, они незаметны на кухне и подходят к любому интерьеру, поскольку встраиваются в навесной шкаф. Выдвижная каретка позволяет захватывать большую площадь.

Также существую Т-образные вытяжки, декоративные (стеклянные) и наклонные.

Также существую Т-образные вытяжки, декоративные (стеклянные) и наклонные.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм

• Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
• Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
• Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
• Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
• Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

Подключение воздуховода

• Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
• Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
• Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
• После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
• Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
• В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.Крепление гофры к вентиляции
• При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

Крепление на стену без шкафа

• Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь.  Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
• А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
• В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

Установка вытяжки на кухне – видео-инструкция:

И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
6. На стене делаем отметку нижнего края воздуховода.
7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
11. Все соединения обрабатываем герметиком.
12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

• по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
• во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

Определяемся с воздуховодом

Данный сегмент предлагает несколько типов воздуховодов для организации бытовой вентиляции. Чаще всего встречаются изделия из пластика и алюминиевой гофры. И то, и другое решение имеет свои преимущества и недостатки.

Воздуховоды из ПВХ

Конструкции такого плана отличаются высокой надёжностью, лёгкостью и в процессе эксплуатации практически не шумят: как такового сопротивления воздуха на гладкой поверхности нет. Можно встретить как мягкие трубы, податливые на изгиб, так и жёсткие статичные коробы.

Гофра

Этот вариант привлекает в первую очередь простотой монтажа. Материал спокойно деформируется и принимает нужную форму, что позволяет уложить его практически в любом месте. Ещё одно явное преимущество гофры – это отсутствие вибрации. Если жёсткий короб может потряхивать от воздушных потоков, то мягкий материал полностью нивелирует этот момент.

Из минусов выделяется нелицеприятный вид конструкции. Серебристая труба, проходящая поверху не впишется в большинство кухонных гарнитуров. Приходится зашивать её гипсокартоном или другим материалом, что затрудняет обслуживание воздуховода.

Гофротруба

Монтаж

Установку воздуховода вполне возможно провести своими руками. Самыми простыми в этих вопросах считаются гофрированные варианты. Из просто надо порезать на части требуемых размеров, а затем соединить с соответствующими деталями вытяжки и шахты на кухне. Лучше заменить простую решетку вентиляции на специальную – в которую встроен соединительный патрубок. Для крепления в данном случае обычно используют специальные обжимные хомуты. Для максимальной надежности стыки обрабатывают герметизирующим составом.

Воздуховодные каналы из ПВХ-сырья устанавливаются таким же способом. Труба режется при помощи ножовки по металлу на отдельные части нужного размера, после чего прикрепляется к деталям вытяжки с применением переходников. Труба должна углубляться в патрубок на 50 мм (примерно). Участки креплений надо промазать силиконовым составом.

Если же вы поставили на кухне вытяжку высокой мощности, то может дать о себе знать эффект обратной тяги. Проще говоря, в помещении будут иметь место запахи, проникающие из шахты вентиляции. Это касается особо мощных экземпляров, уровень производительности которых составляет от 600 до 700 кубометров воздуха в час. Дабы не столкнуться с этой неприятностью, стоит зафиксировать обратный клапан.

Указанные устройства выполняются в двух основных вариациях:

• пленчатого вида;
• в виде диска из пластика на оси.

Как спрятать технику?

Детали из пластика гораздо легче вписываются в различные интерьеры, особенно если сравнивать их с металлическими. Однако и они могут испортить внешний вид кухонного ансамбля. Именно поэтому большинство хозяев предпочитают просто закрыть такие элементы. Сделать это правильно можно разными способами.

Рассмотрим наиболее распространенные из них.

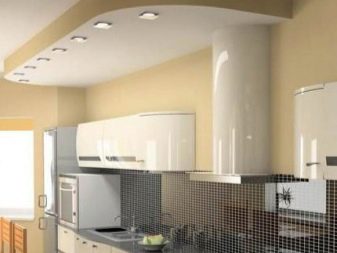

• Трубы воздуховода допустимо спрятать под натяжным или многоуровневым потолком. С этой целью нужно собрать короб из листов гипсокартона – он прекрасно скроет всю систему. Однако к такому способу можно обращаться, только если на кухне планируется серьезный ремонт с полной заменой потолочного основания. Если же вытяжка ставится после завершения отделочных работ, то скрыть ее под указанными сооружениями удастся едва ли.

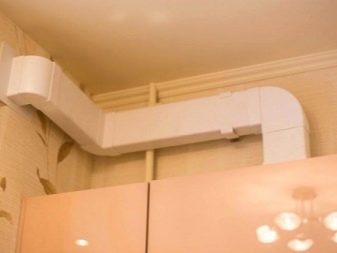

• Чтобы замаскировать воздуховод, нередко покупают специальный короб из поливинилхлорида (иногда применяются другие материалы). Подобные конструкции будут играть декоративную роль, поэтому обычно их подбирают в тон отделке помещения. А также в подобные короба можно дополнительно встроить точечные светильники.
• Вытяжку можно спрятать в мебели на кухне, если ее изготавливают на заказ. Для этого нужно уведомить мастера о своих предпочтениях.

Полезные советы

При подборе воздуховода следует учитывать одно правило: диаметр трубы для вытяжки должен соответствовать диаметру отверстия, что ведет к шахте. При выборе гибких вариантов нужно учитывать, что делать можно не больше 3 колен и загибов.

Устанавливать вытяжку рекомендуется в соответствии с направлением воздушного движения. В ином случае срок службы устройства может сократиться, особенно если речь идет о пластмассовой детали. Вытяжку можно вывести и на улицу. С этой целью в стене дома надо проделать дырку подходящего размера. Однако не забывайте о том, что перед осуществлением этих операций нужно получить разрешение в БТИ и ЖКХ.

Худшим вариантом считается гофрированная пластиковая труба, выполняющая функцию воздухоотвода. Лучше отдать предпочтение алюминиевому экземпляру. Не рекомендуется располагать металлические гофры в одном ансамбле с кухонным гарнитуром, выполненным из натурального дерева. Подобный интерьер будет смотреться дисгармонично и даже нелепо.

Гофрированные трубы при монтаже рекомендуется растягивать на всю длину. Таким образом, удастся избежать загрязнений во внутренней части, которые спровоцируют лишние шумы по ходу функционирования системы. Сегодня многие пользователи отдают предпочтение встраиваемым вытяжкам. В указанных моделях воздуховод надо размещать во внутренней части шкафа либо зафиксировать на его верхней части.

В следующем видео вас ждет установка воздуховода для кухонной вытяжки.

Требования к вытяжке в частном доме

Вентиляция в частном доме может быть организована тремя способами:

• Естественная – открытая дверь, форточки, вентиляционный канал.
• Принудительная – с использованием вентиляторов и вытяжек, которые активируют выход отработанного воздуха.
• Комбинированная, совмещающая оба варианта.

Отводится воздух через стену или через крышу.

Достаточно эффективно работает система проветривания, совмещающая в себе приточную и вытяжную вентиляции. Суть ее проста: через приточный клапан воздух с улицы проникает в помещение, нагреваясь – поднимается и выходит на улицу через отверстие канала или трубы.

Однако летом такая система не работает, поскольку в помещении обычно прохладнее, чем на улице. Поэтому для комфортного микроклимата без вытяжки все равно не обойтись.

Государственными стандартами предусмотрены требования к размещению вытяжки над плитой:

• Расстояние от газовой плиты до вытяжного зонта 55-56 см для встраиваемой вытяжки и 75-85 см для подвесной.
• Для электроплит соответственно 35-45 см и 65-75 см.

Если на кухне газовая плита, то необходимо, чтобы удалялось не менее ста кубометров воздуха в час, если электрическая – не менее 60-ти.

Основные требования по организации вентиляции такие:

• При газовом оборудовании должно быть два вентиляционных канала – вытяжной зонт и естественная тяга.
• Минимальное сечение канала – 125 мм.
• Вытяжные каналы не должны пересекаться между собой и другими каналами, по которым идет воздух.
• От потолка до решеток вентиляции должно быть не больше 100 мм.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Выводы и полезное видео по теме

Наглядно процесс монтажа такой вытяжки продемонстрирован здесь:

В этом ролике представлена информация о том, как выбрать подходящую вытяжку:

Здесь есть полезные сведения о замене угольных фильтров:

Вытяжка, которую можно скрыть за мебельным фасадом – идеальный выбор практически для любой кухни. Такое устройство издает мало шума, не портит интерьер и может быть установлено силами одного человека буквально за пару часов.

Если вытяжка правильно подобрана, а ее монтаж исполнен без ошибок, она обеспечит для кухни необходимый по интенсивности воздухообмен.

Хотите рассказать, как устанавливали встраиваемую вытяжку на собственной кухне, или сообщить полезные сведения по теме статьи? Пишите, пожалуйста, комментарии в расположенном ниже блоке. Задавайте вопросы, делитесь своим мнением, размещайте фото процесса выбора устройства или установки.
