Вытяжка для кухни с воздуховодом: как устроить вытяжку на кухне с коробом и без него

Работа с нижней поверхностью шкафа

Чтобы удалить деталь, достаточно открутить боковые конфирматы. Предварительно потребуется расшить заднюю стенку, которая прикреплена к детали из ДСП. Обычно это делается с помощью скоб, однако в кустарных изделиях могут применяться гвозди или шурупы. После расшивки задней стенки удаляются боковые крепежные элементы и снимается нижняя деталь шкафа, которую ничего не сдерживает.

Если нужно прорезать отверстие нужного размера, которое занимает не всю площадь дна шкафа, стоит следовать нескольким требованиям:

• следует вырезать отверстие так, чтобы корпус встроенной вытяжки подходил вплотную к передней стенке шкафа, а не задней. Это позволит не разбирать конструкцию;
• габарит вырезаемой части размечается с помощью маркера и столярного уголка;
• сверлятся отверстия диаметром 10 мм так, чтобы их центры находились четко в углах.

После этого отверстие прорезается. На практике достаточно не разбирать шкаф, просто снять его со стены, демонтировать дверки (для дальнейшего удобства работы с полкой), перевернуть и производить все работы на полу. На следующем видео наглядно показан процесс работы.

Небольшая хитрость. Электролобзик с крупнозубой пилой по дереву и ламинированная ДСП – неблагодарное сочетание. Когда используется пила с прямым направлением зуба (скос вверх, подрыв материала снизу, рез при движении пилы вверх) образуются сколы на верхней стороне плиты сбоку от линии реза. Это – отличное место для попадания влаги и разрушения ДСП. Можно поступить тремя способами. В первом случае торцевая поверхность и зоны сколов промазываются водостойким клеем. Дефекты поверхности будут скрыты, если конструкция встроенной вытяжки имеет бортик. Во втором случае можно взять пилу с обратным зубом (рез производится при движении режущего инструмента вниз). В этом варианте сколы будут внутри шкафа. Однако лучший способ – углубиться в материал по линии реза крепким ножом на глубину в 2-3 мм. После чего, аккуратно ведя пилу с прямым зубом вплотную к сформированной линии, можно избежать появления сколов. Режущий инструмент при этом должен располагаться со стороны части, которая будет удалена.

Установка гофры: нюансы

Если вентиляция находится непосредственно над плитой, процесс ее соединения с вытяжкой производится через переходник. В таком случае ставится воздуховод. Выбрав гладкое основание квадратной или округлой конфигурации, следует позаботиться о приобретении колена соединяющего характера. Оно поможет избавиться от углов. Также необходим переходник, закрепляющийся на вытяжке и на самом отверстии для вентиляции. Соединяющие элементы обрабатываются герметиком – в результате получается довольно привлекательное и аккуратное сооружение. Его можно оформить под потолком, при этом дополнительных украшающих элементов не нужно.

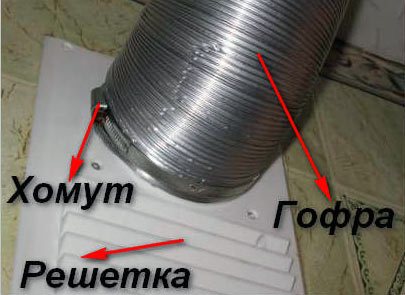

Установка гофры для вытяжки.

Желание установить воздуховод в шкафу позволяет использовать гофру. Это недорогой материал, с которым не возникает сложностей с монтажом. Здесь нет необходимости в использовании переходников, сама гофра отлично гнется, огибая угловые зоны. Прежде чем ее установить, требуется ее распрямление. Манипуляции подобного рода позволяют сократить количество шумов, производимых в процессе работы механизма

Чтобы правильно выбрать размер гофрированной трубы, важно учесть диаметр выходящего отверстия, расположенного на вытяжке. Гофра устанавливается с помощью хомутика на устройство, а на вентиляцию – решеткой

Совет. С течением времени в воздуховоде накапливается сажа, копоть и жир, который необходимо регулярно очищать. Делать это нужно приблизительно 2 раза в год. Можно прибегнуть к его полной замене, ведь, в противном случае, движение воздуха будет затруднено и возникнет опасность возгорания.

Конечно, вывести гофру в вентиляцию несложно, но она не будет выглядеть презентабельно и не станет выделяться отменными эксплуатационными показателями, как, к примеру, пластиковые образцы. Она не очень привлекательна с точки зрения внешних показателей.

Работа вытяжки на кухне.

Система из пластика имеет более благородный вид, ее конструктивные особенности позволяют устанавливать ее сверху шкафчиков так, что она остается практически незаметной. Воздуховод на основе гофры практически всегда издает звуки в процессе работы. Для уменьшения таких неприятных моментов следует отдавать предпочтение материалам небольшой длины. В результате этого звуковые колебания будут сведены к минимуму, работа вытяжки улучшится. Здесь следует избегать резких изгибов трубы.

Вытяжка, установленная на кухне, обеспечит максимальную работу в том случае, если соединяющий канал для отведения воздуха будет иметь довольно большой размер. В результате массы быстро будут уходить в отверстие, и результативность такого устройства будет очень высокой.

Какие разновидности кухонных вытяжек существуют

Прежде чем приобретать устройство, определитесь с месторасположением техники

Важно устанавливать вытяжку именно над плитой, в противном случае эффективности не будет. В зависимости от расположения, вытяжки делят на виды:

1. Плоскость. Имеет небольшой размер, за счет чего, занимает мало места на кухне. Установка специального воздуховода не нужна. В устройстве имеются несколько встроенных фильтров, которые очищают поглощаемый воздух. Главным минусом приспособления является своевременная смена этих фильтров, а срок их эксплуатации полностью зависит от того, насколько активно вы пользуетесь плиткой. Такой вариант обладает низкой ценой.
2. Купол. Устройства из этой категории подключаются к вентиляции, чем обеспечивают высокий уровень производительности. Корпус имеет крупный размер, что позволяет устанавливать большие фильтры. Такие приспособления пользуются спросом в больших помещениях, где требуется фильтровать воздух в большом количестве. Такую вытяжку называют каминной, ее стоимость немного выше, чем у плоской. Это обусловлено повешенным уровнем аэродинамики и бесшумной работой.
3. Встраиваемая. Самый распространенный вид. Основным преимуществом устройства считается тот факт, что она устанавливается в специальный короб, вливаясь в общую стилистику помещения. Это лучшее решение для владельцев небольших помещений. Для установки такого устройства не обязательно вызывать специалиста. Монтаж настолько простой, что сделать это можно самостоятельно.

Как правильно это сделать – смотрите видео.

Выбор вытяжки зависит от размеров вашего кухонного помещения. Для миниатюрной подойдет и плоская вытяжка. Каминную (купольную) лучше применять в кухнях, которые имеют отдельный кухонный «остров». А в стандартные «хрущевки» идеальным вариантом считается встраиваемая конструкция, которую можно поставить в шкафу.

Проверка и обустройство вентиляционной шахты

Именно с этих работ должен начинаться любой монтаж вытяжки на кухне. Если с шахтой проблема, то никакие самые современные и мощные системы не улучшат показатели воздуха в помещении. Если вы устанавливаете вытяжку в новом доме, то могут быть нарушения функциональности вертикального канала. Причины различные, но чаще всего это грубые отклонения от строительных норм и правил. Нет естественной вентиляции – вызывайте представителей строительной компании для устранения проблемы. В нашем случае вентиляционный проход был забит раствором во время кладочных работ.

Вентиляционный проход был забит раствором

Требуется не только его прочистить, но и установить вытяжку с обратным клапаном для обеспечения непрерывной естественной вентиляции. Это жесткое требования по технике безопасности, при его нарушении газовщики не дадут разрешения на подключение кухонной плиты.

Вентканал после прочистки

Шаг 1. Снимите декоративную решетку, сделайте ревизию шахты. Немногорасширьте и выровняйте края отверстия.

Шаг 2. Установите в нее плиту МДФ соответствующих размеров, закрепите ее двумя распорками. Плита требуется для предупреждения засорения канала раствором.

Установлена плита МДФ

Распорки

Шаг 3. Изготовьте коробку по размерам подключаемого воздуховода, в нем будет установлен обратный клапан. Устройство срабатывает только при включении вытяжки, оно постоянно открытого типа. За счет этого выполняется обязательное требование газовщиков.

Коробка

Шаг 4. Прикрепите к стене два прутка металлической арматуры. Для этого следует зафиксировать дюбели и с их помощью установить прутки.

Два прутка металлической арматуры

Шаг 5. Приготовьте цементно-песчаный раствор, обязательно добавьте в него специальную жидкость, угнетающую размножение грибков и патогенных микроорганизмов. Дело в том, что вытяжка захватывает жир и подает его в канал, для предупреждения негативных последствий применяются специальные добавки.

Смесь для раствора и жидкость, препятствующая росту грибка

Цены на популярные средство противогрибковое Ceresit ct 99

Средство противогрибковое Ceresit ct 99

Шаг 6. По уровню выставьте коробку и закидайте ее раствором. На следующий день раствор наберет достаточную прочность, острым металлическим предметом отсоедините коробку от массы и достаньте ее.

Коробка выставлена по уровню

Коробка зафиксирована раствором

Короб извлекается путем выпиливания

Не спешите, раствореще не набралмаксимальной прочности и может повредиться. Опытные строители советуют перед установкой короба на место обернуть его несколькими слоями полиэтиленовой пленки. После застывания массы элемент без проблем достается из вентиляционной шахты.

Шахта после извлечения короба

Шаг 7. Вставьте пластиковую трубу в отверстие и также закидайте ее массой. Надо сформировать круглое отверстие. Работайте внимательно, не засоряйте канал, не допускайте попадания в него раствора.

Пластиковая труба

Крепление трубы

Формирование круглого отверстия

Стена заделана гипсовой штукатуркой

Никогда не используйте гипсовую штукатурку во времяформирования отверстий. Это очень плохой материал по всем параметрам

Для шахты важно то, что он гигроскопичен и впитывает много влаги. На такой поверхности обязательно будут появляться грибы и плесень, со временем площадь поражения увеличивается, бурые пятна появятся на лицевой поверхности стены.

Пластик, металл и цементный раствор отлично передают шумы, образующиеся из-за вибрации лопастей вентилятора. Во время работы вытяжки в помещении слышны неприятныезвуки. Для их уменьшения практики рекомендуют все трубопроводы в местах соприкосновения с вертикальным вентиляционным каналом обклеивать шумопоглощающими лентами. Это может быть обыкновенный толстый скотч, конкретный материал не имеет значения. Главное — чтобы он был пластичным и гасил разнонаправленные динамические усилия.

Труба обклеена шумопоглощающим материалом

Труба вставлена в подготовленное ранее отверстие

Вокруг трубы нанесен силиконовый герметик

Сборка воздуховода

Обратный клапан установлен на силиконовый герметик

Теперь осталось хорошо выровнять поверхности стены около приготовленных входов и после этого приступать к монтажу вытяжки.

Как установить вытяжку самостоятельно?

Если вы решили не изготавливать шкаф, а реконструировать имеющийся. Прежде чем это проделать, выберите материал, который будет применяться для вентиляционного канала и подготовьте инструменты, которые понадобятся вам для работы.

Тип материала воздуховода

1. Пластик. Может иметь прямоугольную или круглую форму, разный размер и диаметр. Такая система имеет гладкие стенки, за счет которых увеличивается уровень отвода воздуха, и грязь меньше оседает на стенках. Одним из минусов является наличие дополнительных колен, стыковые места которых, нужно заделать герметиком.
2. Из гофры. Может принять любой угол, не требует установки дополнительных колен. Резкий угол снизит эффективность работы, поэтому он не должен превышать 80 градусов. Загрязнения липнут на стенках в большем количестве.

Выбор того или иного материала происходит из параметра устройства, габаритов шкафа и личных предпочтений.

Площадь кухни и мощность вытяжки

Установка кухонной вытяжки своими руками под силу любому мужчине, при условии, что предварительно будут внимательно изучены правила выбора, монтаж и крепление устройства

Также важно учитывать размеры кухонного оборудования – ширина вытяжки не может быть меньше поверхности плиты

Мощность прибора – немаловажный фактор. В этом случае правила диктуют размеры самой кухни:

• справиться с задачей очистки воздуха от дыма и посторонних запахов на маленькой кухне поможет плоская вытяжка небольшой мощности;
• для квартиры типа хрущевки с целью экономии площади хорошим решением станет монтаж вытяжки средней мощности, воздуховод которой встраивается в шкаф;
• каминную вытяжку, также известную под названием купольная, целесообразно монтировать на кухне большой площади – такой агрегат является наиболее мощным.

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

1. Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
2. Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Общие советы по конструкции шкафа под вытяжку

Монтаж встраиваемой вытяжки всегда следует начинать со сборки короба. Чтобы изготовить короб можно использовать дерево, МДФ. Для телескопических воздухоочистителей он собирается по такому же принципу, что и для обычных вытяжек. Верхняя часть шкафа и боковые части скрепляются сразу. После стягивания, необходимо сравнить с размером телескопической вытяжки.

Затем монтируется нижняя часть шкафа с отверстием для воздуховода. После монтажа шкафа, выпилить это отверстие будет сложно. Чтобы вентиляция работала бесшумно, лучше использовать не гофрированные трубы, а пластиковые воздуховоды.

Установка воздуховода

Когда вентиляционное отверстие расположено недалеко от плиты, установка вытяжки на кухне своими руками не представляет особых сложностей. В противном случае возникает необходимость монтировать воздуховод. Его изготавливают из различных материалов, и каждый из них имеет свои особенности:

• сталь наиболее прочна, но этот материал более сложен в работе при монтаже;
• алюминий легок и подвижен, ему просто придавать любую форму;
• пластик удобен в работе, на конструкциях из этого материала легко выполнять герметичные швы.

Гофрированный воздуховод производится из алюминия. Это позволяет растягивать и сжимать изделие, сгибать под нужным углом. Перед креплением специалисты рекомендуют такой воздуховод растянуть по максимуму, а излишки трубы отрезать. Таким образом, повышается производительность системы, так как складки не будут создавать сопротивления проходящим сквозь нее воздушным массам.

Преимуществом воздуховода из стали и пластика является то, что их легко скрыть от посторонних глаз за навесными шкафами. Прямоугольные конструкции выполняются из секционных частей, которые просто собираются необходимой длины.

В процессе монтажа важно учитывать следующие моменты:

• производительность системы как минимум на 10% снижает каждый изгиб , поэтому старайтесь, чтобы их было как можно меньше;
• эффективность работы зависит также от длины конструкции, нежелательно, чтобы она превышала 3 м;
• чтобы избежать дополнительного шума, обратные клапаны следует устанавливать вертикально;
• диаметр отверстия вытяжки должен соответствовать трубе или быть немного меньше, иначе нагрузка на систему возрастет, а производительность будет снижена;
• гофрированную трубу монтируют при помощи хомутов, для воздуховода прямоугольной формы потребуется для переходника: один для крепления на вентиляционном отверстии, другой – на вытяжном устройстве.

Строение обычной горизонтальной вытяжки

С технической стороны строение кухонной вытяжки крайне простое. По сути, это короб со встроенным электромотором, но давайте копнем поглубже, чтобы точно знать все важные составные части прибора. Эта информация может пригодиться многим во время самостоятельного ремонта.

Таблица 1. Строение вытяжки

Деталь, фото	Описание
Мощный электромотор	Сердце вытяжки – это электрический двигатель, который последовательно через вал соединяется с нагнетательным механизмом. Он может иметь конструкцию как обычная крыльчатка или турбина, как показано на фото. При компактных размерах турбины более эффективно тянут воздух, однако они создают больше шума, что обязательно нужно учитывать при подборе модели. Мощность электромоторов небольшая, но для раскручивания лопастей, перегоняющих воздух много и не надо – для бытовых приборов она составляет 100-400 Вт.Совет! Многие, особенно китайские производители пишут огромные цифры, превосходящие даже характеристики товаров именитых брендов, но по факту они совершенно не тянут. Конечно, производители хитрят и нарочно завышают показатели. Также несовершенна конструкция их продукции не позволяющая создать достаточный перепад давления воздуха, чтобы начать его эффективно двигать. Будьте, в общем, внимательны.
Сенсорная панель управления	Управляется вытяжка при помощи панели управления, которая может быть реализована в виде набора из механических переключателей и кнопок, или сенсора, будучи напичканная электроникой. Такие модели относятся к сегменту «премьер», они дороже, но намного сложнее в обслуживании и ремонте. Некоторые вытяжки комплектуются дистанционными пультами управления или специальными датчиками, запускающими прибор автоматически при улавливании пара и повышенной температуры. Есть и модели с дисплеями, на которых отображается активный режим, температура воздуха в помещении или время.При выборе ориентируйтесь на свои вкусовые предпочтения и удобство управления.
Осветительные приборы	Покупая вытяжку, не забывайте, что в потребляемую мощность прибора входят и лампочки, используемые для подсветки рабочей области. Обычно используются галогенные или светодиодные лампы, установленные в корпус с рассеивателем, заподлицо с нижней панелью вытяжки. Есть и множество других решений, но в бюджетном сегменте распространены именно такие.Включается подсветка автоматически, когда выдвигается в рабочее положение передняя панель, хотя установлен и отдельный тумблер, который может отключить освещение, если оно в данный момент не требуется.
Передняя выдвижная панель	Передняя панель является пассивной частью конструкции, которая помимо всасывателя является выключателем, точнее одним из них. Система устроена так, что в ней есть контакты, которые замыкаются, когда панель выдвинута почти до конца. При этом есть еще и тумблер, который также может разорвать питающую сеть. Панель также оборудована жироулавливающей сеткой, которая при необходимости легко снимается. Двигается она по металлическим полозьям на шариках, поэтому ход плавный и четкий.
Жироулавливатели	Алюминиевые сетки в пластиковой раме – это и есть жироулавливатели. Через них спокойно проходит воздух, но основная часть жира задерживается в ячейках. Удерживаются фильтры при помощи пружинных защелок, что позволяет их легко снимать для того чтобы помыть. При необходимости их можно менять на новые, подходящие по размерам.
Выходной патрубок	В верхней части корпуса вытяжки вы можете увидеть выходное сопло, через которое выдувается втягиваемый снизу воздух. Эта часть соединяется с вентиляционными трубами, если вытяжка проточная или прикрыта декоративной накладкой, если циркуляционная. Некоторые модели вытяжек комплектуются фальшь накладками, чтобы можно было все аккуратно спрятать. Для встраиваемого оборудования такие дополнения ни к чему.
Угольный фильтр	Циркуляционные вытяжки дополнительно комплектуются угольными фильтрами, в которых во время работы оседают пыль, жир, продукты горения газа и прочее. Элемент является сменным, поэтому в конструкциях обычно предусматривается удобный доступ к ним.
Провод питания	Не забываем, что вытяжка – это электрический прибор. Ее нужно запитать, а значит, в месте установки стоит предусмотреть отдельную розетку или проложить от нее трассу удлинителями, что не очень красиво при открытом расположении прибора, но для скрытой вытяжки это никакого значения не имеет.

Разобрать вытяжку по запчастям можно за считанные минуты, фактически, все спрятано сразу за жироулавливателями, поэтому ремонтировать их достаточно просто, если учесть, что сегодняшний ремонт – это простая замена неисправной детали на новую.

Kronasteel Kamila 2M 600 inox

Вытяжка Kronasteel Kamila 2M 600 inox относится к типу встраиваемых моделей. Она отличается очень эффективной работой и простотой эксплуатации. Она имеет выдвижную панель, увеличивающую площадь забора воздуха. Кроме того, с помощью этой панели происходит включение и выключение вытяжки.

Данная модель может работать в двух режимах. В режиме отвода воздух из рабочей зоны кухни всасывается вытяжкой и выбрасывается в вентиляционную шахту. Режим циркуляции позволяет избавиться от неприятных запахов на кухне с помощью специальных угольных фильтров, расположенных внутри вытяжки. Этот режим предотвращает потери тепла в помещении.

Вытяжка Kronasteel Kamila 2M 600 inox снабжена двумя моторами, благодаря которым производительность данной модели достигает 550 м3/час. Но, несмотря на такую высокую производительность, вытяжка работает очень тихо. Максимальный уровень шума составляет всего 46 дБ, что вполне соответствует европейским стандартам.

Вытяжка позволяет очищать воздушное пространство кухни с тремя различными скоростными режимами. Необходимая скорость настраивается с помощью удобной кнопочной панели. Для освещения рабочей имеется подсветка с двумя лампами суммарной мощностью 50 Вт.

Среди основных плюсов вытяжки хочу отметить:

• тихую работу двух моторов;
• два режима работы;
• наличие двух алюминиевых фильтров первичной очистки воздуха;
• наличие антивозвратного клапана, препятствующего проникновению воздуха из вентиляционной шахты в кухню при неработающей вытяжке;
• возможность «запоминания» выбранной скорости предыдущего включения.

Самыми существенными недостатками я считаю:

• отсутствие интенсивного режима;
• отсутствие индикатора загрязненности воздуха.

Информация о вытяжке в видео:

Установка встроенной вытяжки

• Гофрированную трубу необходимо поместить в шкаф с небольшим запасом приблизительно 15 см.
• Монтировать встроенную часть мебели или кронштейн с воздухоочистителем на запланированное место.
• Закрепить воздуховод к выходу вытяжки с помощью герметика и хомутов.
• Соединить другой конец воздуховодной трубы к участку стены вентшахты.

Устанавливая воздуховодные каналы своими руками необходимо избегать лишних изгибов. Это понижает мощность системы в целом. Необходимо также установить обратные клапаны в воздуховоде, чтобы препятствовать обратному оттоку воздуха. Пробный запуск можно осуществлять после подключения к заземленной розетке. Вытяжка должна выводить воздух негромко, без треска.

Производители

Помимо элитной брендовой техники, которая, в силу наличия дополнительных возможностей, стоит намного дороже аналогов, качественные и недорогие вытяжки встраиваемого типа нам могут предложить производители Hansa, JetAir, Krona, Lex, Elikor и многие другие.

При выборе модели с подходящей для вас ценой обращайте внимание не только на мощность и размеры корпуса, но и на яркость подсветки, уровень шума, наличие фильтров (иногда их приходится покупать дополнительно)

Важно! Отдельное внимание уделите изучению модельного ряда телескопических вытяжек для кухни: слайдерная панель, которая выдвигается вручную или автоматически, увеличит площадь очистки воздуха

Важно! Отдельное внимание уделите изучению модельного ряда телескопических вытяжек для кухни: слайдерная панель, которая выдвигается вручную или автоматически, увеличит площадь очистки воздуха

Расценки на встраиваемые вытяжки от известных производителей:

• Bosch – в среднем от 9 до 30 тысяч рублей;
• Electrolux – от 8 до 19 тысяч;
• Gorenje – 5-15 тысяч рублей;
• Korting – от 6 до 45 тысяч;
• Elikor – средняя стоимость составляет около 3-6 тысяч рублей;
• Hansa – от 5 до 14 тысяч;
• Hotpoint-Ariston – около 8 тысяч за вытяжку;
• Jet Air – от 7 тысяч рублей;
• Siemens – от 10 до 30 тысяч рублей;
• Zigmund & Shtain – от 6,5 тысяч рублей;
• Zanussi – в среднем от 4 до 13 тысяч.

Информацию об эффективности работы и особенностях эксплуатации современных вытяжных устройств встраиваемого типа вы сможете изучить в технической документации.

Особенности устройства

Встроенную вытяжку от прочих аналогов отличают особенности конструкции, которые оказывают влияние на установку. Прежде всего, это касается геометрии раструба и купола. В большинстве случаев такие модели имеют:

• прямоугольную форму, которая учитывает конфигурацию кухонной мебели и облегчает крепление внутри короба или шкафчика;
• с этой же целью производитель стремится уменьшить габариты купольной части, где скрыты фильтрующая система и электромеханика;
• поскольку настенная мебель и монтируемая в ней вытяжная система часто уступают плите по параметру глубины, на некоторых моделях предусмотрена выдвижная панель.

Виды вытяжных модулей

Воздухоочистительные модули различают по форме и способу крепления. Это купольные, настенные, островные и полновстраиваемые вытяжки.

Купольные

Устройства купольного вида представляют собой отдельную от кухонного гарнитура шатровую конструкцию, которая нависает над печью. Проём купола может намного превышать площадь варочной панели. Такие вытяжки целесообразно устанавливать в кухнях большой площади, квартирах-студиях или в помещениях, совмещающих оборудование для готовки пищи и столовый набор мебели. По форме они напоминают усечённую пирамиду или полусферу, плавно переходящую вверху в воздуховод.

Купольный модуль Ikea

Настенные

Устройства крепят непосредственно к стене над печкой. Они не выступают вперёд, а имеют более плоскую конфигурацию. Настенные модули обладают мощной приточной вентиляцией. Из-за простой конструкции такие вытяжки выпускаются в разном стиле – вы подберете модель под любой дизайн.

Настенные вытяжки Maunfeld

Островные

Потолочные вытяжки предназначены для кухонь с печкой, установленной посреди помещения. Такие устройства встречаются в основном в престижных жилищах с повышенными условиями комфорта. Монтаж островных моделей осуществляется работниками специализированных фирм.

Островная вытяжка

Встраиваемые

Порой хозяева жилья обзаводятся кухонными гарнитурами, в которых не хотят разделять сплошной фасад из навесных шкафов. Для этого предназначены встраиваемые очистные модули. Вытяжные устройства изготавливают таких габаритов, чтобы они могли свободно помещаться внутри навесных шкафчиков над плитами. Наличие такого оборудования скрыто дверцей навесного шкафа.

Встраиваемые устройства бывают стационарными и с выдвижным экраном. Встроенный телескопический воздухоочиститель отличается тем, что при его использовании выдвижная панель увеличивает всасывающую площадь, которая захватывает не только пространство над плитой, но и забирает воздух перед печкой. Это значительно влияет на производительность аппарата.

Встраиваемая вытяжка Körting с выдвижной частью

Принцип работы электрической вытяжки

Для начала вспомним, для чего необходима вытяжка и как она работает. Назначение любой модели вытяжного оборудования, предназначенного для установки над плитой, — это очистка воздуха от продуктов горения и запаха, который распространяется по всей квартире во время приготовления пищи.

Как известно, при горении природный газ образует немало вредных для здоровья человеческого организма веществ, среди которых большое количество азота, углекислый газ, окись углерода, различные примеси.

Чем быстрее ненужные элементы будут выведены наружу, тем чище и безопаснее будет воздушная среда. В небольшом помещении с малым процентным содержанием кислорода в воздухе человек начинает быстро уставать и чувствовать недомогание.

Электрические вытяжки давно стали незаменимым атрибутом кухонных помещений. Их устанавливают непосредственно над газовой или электрической плитой, некоторые модели оборудуют воздуховодом для вывода продуктов горения наружу

Очистка воздуха происходит двумя способами. Одни модели просто удаляют его из помещения, другие пропускают сквозь очищающие фильтры. Следует понимать, что вытяжка не может производить полноценное вентилирование кухни.

Чтобы воздух стал по-настоящему свежим и здоровым, необходимо наладить и приточную вентиляцию. Простейший вариант доступа воздуха – регулярное проветривание путем открывания окон и форточек.

Общие рекомендации по установке вытяжки на кухне

Вначале следует определиться с мощностью устройства. Данная характеристика обозначается кубометрами очищаемого воздуха за единицу времени (обычно 1 час). Уточнению подлежит и такая характеристика, как шум при работе устройства. Оптимальное значение для современных моделей – 50-55 дБ. Предпочтение отдают решениям с 2-мя вентиляторами и системой звукопоглощающих прокладок в корпусе.

Электротехнические тонкости

Прежде чем детально рассмотреть, как установить вытяжку на кухне своими руками, стоит остановиться на вопросе электробезопасности. Кухня – место повышенной опасности, потому как корпус любого бытового прибора не защищен от влаги, жира, что чревато ударом тока и другими печальными последствиями.

кухонной вытяжки

В квартирах новой постройки с этим вопросом никаких проблем не возникает. В некоторых моделях техники вывод или разъём для заземления может отсутствовать, в этом случае достаточно заземлить металлический корпус проводником.

Правильная установка кухонной вытяжки своими руками

Важной частью установки является расчёт расстояния от варочной панели до вытяжки, так, чтобы оно соответствовало нормам и не мешало при приготовлении пищи. Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф

После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды

Встраиваемые модели не крепят к стене, они монтируются в сам кухонный шкаф. После окончания установки закрепите на корпусе защитный кожух, который спрячет воздуховоды.

Экран вытяжной системы должен быть по размеру немного шире плиты, чтобы продукты сгорания полностью поглощались вытяжкой.

Этапы монтажа

Подробные этапы монтажа приведены в таблице.

Шаг	Этап	Описание
1	Подготовительные работы	Найдите нужный инструмент и подготовьте поверхность к работе.
2	Проверка комплектации	Достаньте вытяжку из упаковки и проверьте её целостность и наличие всех деталей (винты, кронштейны хомуты, провода). Если повреждений никаких нет, а элементов конструкции хватает для монтажа, то приступайте следующему шагу.
3	Разметка	При помощи уровня, рулетки и карандаша проведите на стене две линии. Одна из них – вертикальная, она идёт от центра плиты до места крепления. Вторая линия – горизонтальная, она проводит границу рабочей поверхности системы. В инструкции посмотрите схему фиксации и обозначьте места расположения кронштейнов.
4	Крепление системы	Если вытяжка вешается на стену, то в ней просверлите отверстия по намеченному шаблону глубиной не менее 50 мм. Затем вставьте туда дюбеля 10 мм и вкрутите саморезы, но не до конца, а так, чтобы осталось небольшое расстояние для навеса устройства и зафиксируйте вытяжку на них. Если прибор циркуляционный, то вам остаётся только вставить внутрь фильтры. Если вытяжка – встраиваемая, то снимите нижнюю полочку шкафа и по разметке просверлите 4 отверстия по углам и отверстие в центре для воздуховода (по его диаметру). Такие же отверстия по центру просверлите в других полочках, чтобы труба прошла через шкаф в вентшахту. Установите на трубе переходник для присоединения к венткоробу. Закрепите назад нижнюю полочку шкафа и зафиксируйте экран вытяжки. Установите фильтры, если система – циркуляционная.
5	Монтаж воздуховода	Один его конец присоединяется к переходнику, а второй – к вентшахте.
6	Подключение к электропитанию	Для подключения системы к электросети подойдёт самая обычная розетка. Если аппарат встроен, то розетку расположите под шкафом. Поскольку, кухня – это место повышенной влажности, покупайте розетку с классом защиты начиная от IP44. А чтобы вас не ударило током, обязательно сделайте заземление.
