Подключение домофона в доме и квартире

Комплектация видеодомофонов

Установка видеодомофона в квартире будет успешно проведена при наличии основных элементов:

• Панель для вызова;
• Монитор приема звонка;
• Кабель для подключения к видеодомофону;
• Сам замок двери;
• Блок питания.

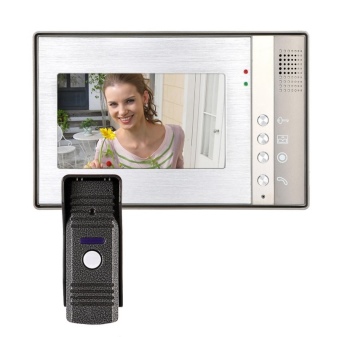

Комплект видеодомофона

Современные устройства контроля доступа делятся по основным параметрам:

Изображение	Черно-белое	Цветное
Возможность записи видео	Да	Нет
Камера	Открытая	Закрытая
Технология передачи изображения	CRT	LCD
Закрывающий механизм двери	С электромагнитным замком	С электромеханическим
Способ подключения	Проводные	Беспроводные

Видеодомофоны представлены на рынке огромным числом моделей, которые позволят выбрать наилучшее и более подходящее сочетание параметров для каждого абонента. Схема подключения видеодомофона может отличаться в зависимости от модели устройства, количества камер.

Схема подключения

На схеме видеодомофона, расположенной выше, имеется блок питания, который подключен ко всем устройствам в системе, встречаются модификации, где каждый элемент снабжается собственным источником питания.

Схема не особо сложная, но имеет свои особенности, если все грамотно изучить, то можно установить видеодомофон своими руками. Для этого понадобится комплект домофона, замок для двери, который приобретается отдельно в зависимости от желания собственника помещения, рабочий инструмент. При правильно выстроенной последовательности действий подключить видеодомофон самостоятельно не составит труда.

Если система контроля доступа имеет возможность записывать данные, то в схему добавляется устройство хранения информации, которое может быть представлено встроенной картой памяти в монитор домофона или же внешним устройством (ресивером, сервером).

Как выбрать комплект домофона для установки?

Самый простой вариант подобного оборудования — набор, состоящий из трубки и вызывающего устройства. И то, и другое типа «аудио». Также можно выбрать для самостоятельного монтажа видеодомофон, в который входят аудиотрубка, база с экраном и видеоглазок, монтирующийся на входную дверь в квартиру или частный загородный коттедж.

Задача № 1 при установке любого домофона — в четкой последовательности подключить внутренние жилы кабеля, согласно их цветовой маркировке.

Для самостоятельной установки, конечно, больше всего подходит наиболее простое из предлагаемых изделий. И если речь идет о монтаже домофона в подъезде многоэтажного многоквартирного дома, то нет смысла ставить что-то дорогое, «навороченное». Хотя решение об установке домофона принимается всеми жильцами и можно собрать приличную сумму на покупку современного дорогостоящего оборудования, вряд ли его установка будет оправдана. В этом случае решающими являются другие факторы — интенсивность эксплуатации, возможное (а в некоторых районах весьма вероятное) вмешательство вандалов и пр.

Таким образом, установка недешевого видеоустройства целесообразна только для жильцов элитных домов и загородных коттеджей.

Схема эксплуатируемого видеоустройства в этом случае:

Порядок установки домофонов

Вся процедура подсоединения состоит из нескольких этапов:

Проведение кабеля

В квартирах проводится по специальным каналам или штробам. Перед подключением домофона в частных домах нужно выбрать способ прокладки: наружную или подземную.

При первом методе провод способна оборваться в результате не погодных условий. Подземное проведение кабеля наиболее лучший способ, так как он защищен специальной оболочкой.

Установка внешнего и внутреннего блоков

Подсоединение блока снаружи осуществляется где угодно, лишь бы было удобно для Вас. Например, на заборе или столбе. Установка напоминает подключение электрической розетки или специального подрозетника, где находятся провода.

В том случае, если необходимо установить дополнительную камеру или замок, то в специальную коробку проводят еще несколько кабелей. 2 обеспечат подачу электроэнергии к внешнему блоку и замку, 3 провода, подключенные к внутреннему блоку, проведут электричество к камере видеонаблюдения.

Установка внутренней части охранной системы более легкая, чем наружная, потому что в данном случае не требуется встроенного подключения. Блок нужно надежно подвесить в выбранном Вами месте. Он состоит из нескольких частей: видеотелефона и источника питания. Необходимо также помнить, что внутренний блок стоит устанавливать на видное для хозяев место.

Коммутация кабелей

Таким образом, в статье было рассказано как самому установить домофон, не вызывая мастера. Для этого стоит внимательно изучить прилагаемые инструкции и пошагово следовать схемам. Если все изучить, то подключение домофона не составить какого-то излишнего труда.

Сложным подключением занимаются опытные специалисты, так как здесь уже потребуются глубокие знания темы и хорошие навыки в области физики.

Конструкция абонентской трубки

Абонентское квартирное устройство состоит из двух частей. Это телефонная трубка и панель, которая обычно крепится на стену рядом с входной дверью. Трубку можно установить в любом месте, только потребуется прокладывать провод по квартире. Внутри телефонной трубки находятся микрофон, динамик и небольшая плата с дискретными элементами. На панели установлен рычаг снятия трубки, а на самой трубке имеется кнопка открывания двери.

Кнопка электронного замка может быть расположена и на настенной панели. В современных моделях рычаг заменён герконом, а на самой трубке имеется небольшой магнит. На некоторых моделях может быть установлен переключатель включения трубки. С обратной стороны панели находятся два винта помеченные «+» и «–». К ним подключается двухпроводная линия.

Подключать провода к трубке домофона следует с соблюдением полярности, иначе домофонной системой пользоваться будет нельзя – она работать не будет.

• Все подъездные домофоны, устанавливаемые в подъездах многоквартирных домов, делятся на две группы:
• координатные;
• цифровые.

Исходя из типов домофонов, небольшие отличия имеют и квартирные трубки. В координатных домофонах за номер квартиры отвечает коммутатор, установленный в подъезде, а в цифровых устройствах, специальная микросхема, которая находится на плате внутри телефонной трубки.

Что из комплектующих необходимо?

В стандартный набор аудио домофона входит абонентская трубка и устройство для вызова абонента (вызывная панель), которая, как правило имеет антивандальное исполнение.

Система видеодомофона должна содержать терминал с экраном и вызывную панель с видеокамерой.

Также на вызывном устройстве присутствует специальный контакт, который необходим для управления  электрическим замком.

Это абсолютный минимум для работы видеодомофона, он позволит определять звонящего человека, однако нужен еще и замок, чтобы обеспечить или запретить допуск в помещение, замки бывают либо электромеханическими, либо электромагнитными.

Замки на электромагните остаются запертыми за счет того, что через катушку внутри протекает ток, однако тут в дело включаются особенности конструкции. Если напряжение исчезнет, то замок автоматически откроется, чтобы этого не допустить необходимо установить бесперебойный источник питания.

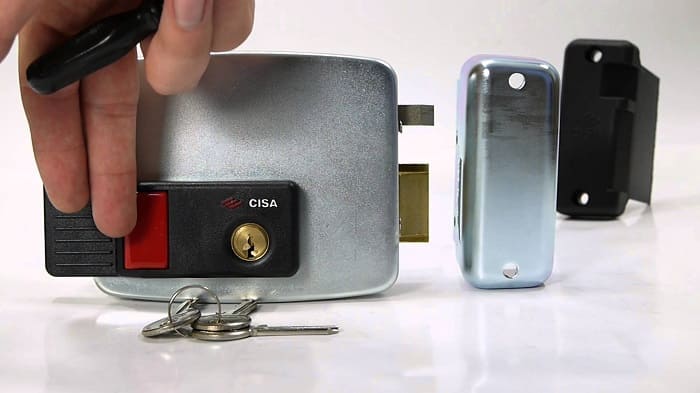

Электромеханический замок закрывается автоматически, а открывается посредством, встроенного электромагнита, сам замок бывает двух типов, с обычной электрической защелкой или с отверстием для ключа. Второй вариант следует выбирать тем, кто хочет установить домофон в загородный дом, так как в таком случаем владелец дома сможет открыть калитку, даже если дома нет никого.

Электромагнитные замки тратят на себя довольно много тока, из-за этого лучше всего использовать отдельный блок питания. На данный момент на рынке есть такая вещь как БУЗ, блок управления замком, именно он может заменить стандартные блоки питания в электромагнитных замках.

БУЗ может получать энергию от слабого источника тока и долго накапливать ее, а когда понадобится открыть ворота, он часть или всю накопленную энергию отдаст электромагниту.

В России климат особенно суров, поэтому иногда на сильном морозе не всегда удается открыть калитку при помощи ключа, тут на помощь придется дополнительный замок в виде электронного ключа или чипа, для его работы будет необходимо считывающее устройство и контроллер для замка.

Чтобы открыть калитку изнутри и при этом, находясь во дворе дома, пригодится специальная кнопка с хорошим контактом, такая кнопка устанавливается рядом с самой калиткой.

Также для хорошей работы замка домофона может понадобиться дверной доводчик.

Исходя из вышенаписанного, для создания в доме полноценного домофона понадобятся следующие вещи:

• Домофонная трубка
• Вызывная панель
• Электромеханический замок
• Блок питания или заменяющий его БУЗ
• Считыватель
• Контроллер
• Доводчик для двери
• Кнопка для открытия калитки со двора

Когда покупаете составляющие от домофона от разных производителей, то смотрите на их напряжение и ток, чтобы была совместимость, и не забывайте про температуры, при которых могут работать устройства, которые находятся на улице.

Помимо описанного выше оборудования будут необходимы еще и провода, основным проводом для блока питания может послужить двойной медный провод с названием ВВГнг 2х0.75.

Для сигнальных проводов можно использовать витую пару, как это делают в компьютерных сетях, особо хорошим вариантом будет пара FTP или STP, они почти не передают помех и являются экранированными.

Также можно найти специальные провода для домофона, их выпуском занимается промышленность.

Так, для обычного домофона отлично подойдет кабель КСПВ, а для видеодомофона хорошим вариантом будет ШВЭВ или ШВЭП, у них одна экранированная жила.

Стоит заметить, что буква «П» в кабеле ШВЭП означает, что он подвесной, поэтому его можно использовать для открытой прокладки.

Прокладывать кабеля можно как под землей, так и над землей, для первого варианта будет использоваться гофра или обычные прямые трубы из пластика, а во втором случае поможет обычный кабель-канал, который используется для остальных проводов.

Также могут понадобиться следующие вещи:

• Оконцовка для множественных проводов
• Трубки с термоусадкой различных размеров
• Обычная лента для изоляции
• Клеммники
• Различные приспособления для скрепления проводов

Необходимые инструменты для подсоединения домофона

Чтобы установить домофон в дом понадобится стандартный набор приборов электромонтажника, сюда входит отвертка, кусачки, плоскогубцы, дрель или перфоратор и прочие подобные инструменты.

Чтобы паять провода будет необходим обычный паяльник на 40-60 Вт с флюсом и припоем.

Помимо этого хорошим дополнением будет термофен, он отлично снимает старую изоляцию с проводов и им можно соединять вместе наконечники.

Комплектация

Домофон состоит из нескольких элементов:

• монитор приема звонка;
• прибор-контроллер;
• вызывная панель;
• устройство для считывания кодов ключей;
• кабель, через который будет осуществляться подключение к видеодомофону;
• дверной замок (электромеханический либо электромагнитный);
• блок питания системы.

Это стандартный перечень. Однако в зависимости от разновидностей домофонов их комплектация будет меняться.

• Аудиодомофоны. Самый простой, дешевый и распространенный тип такого оборудования. Устройство обычно состоит из 2 блоков: внутреннего – для ответа и внешнего – для вызова.
• Видеодомофоны. Имеют блок внешнего типа, оснащенный видеокамерой слежения и подсветкой. Также имеют в своей комплектации монитор.

Кроме того, такие устройства часто оснащаются автоответчиком. Бывают устройства с датчиком движения. Некоторые модели оснащаются еще и блоком памяти, то есть они имеют функцию записи.

Конструкция

Видеодомофон – это внутренний терминал со встроенным мини-монитором, установленным в коридоре предприятия или учреждения у главного входа.

В домохозяйствах это устройство ставится чаще всего в прихожей. Вызывная панель, монтируемая на входной двери или на воротах, имеет довольно простую конструкцию: кроме микрофона, динамика и видеоглазка, есть кнопка посыла вызова. Микрофон и видеоглазок ничем не отличаются от тех, что установлены в общедомовых системах – они также заключены в общий вандалостойкий корпус вызывной панели. Соединительная линия имеет 4 проводника: видео, звук, питание, оплетка (общий провод). Опознать их легко по маркировке соединительных клемм на вызывной панели и на основном блоке домофона.

Подъездный домофон имеет толстостенный противовзломный металлический корпус и наборник, очень похожий на кнопочный телефонный номеронабиратель. К каждой квартире подводится кабель с абонентским терминалом, оснащенным переговорной трубкой. Число абонентских устройств равно числу квартир.

В аналоговых подъездных домофонах применяется чаще всего 20-проводный шлейф или жгут с разводкой для каждой квартиры. В цифровых же вариантах используется общий для всех квартир кабель – витая пара, подходящий к каждой из них. Конкретный абонентский терминал отвечает на определенный номер квартиры, набранный с наборника.

Как выбрать видеодомофон

При выборе необходимо учитывать следующие характеристики:

необходимое количество вызывных панелей. Например, если вы хотите принимать вызовы и с калитки, и от входной двери, то нужно выбирать модель на две и больше панелей вызова;
размер дисплея монитора. У современных видеодомофонов он может составлять от 4 до 10 дюймов по диагонали. Большие мониторы обеспечивают лучшее качество изображения. Особенно актуально это для людей с ослабленным зрением;
потребность в громкой связи и аудиотрубке на абонентском блоке;

необходимость и количество дополнительных камер видеонаблюдения — для улучшения обзорности и контроля за территорией;
тип вызывной панели. Для частного дома рекомендуется выбирать видеодомофон с кнопочной антивандальной панелью вызова, так как при отрицательных температурах сенсор может работать плохо;

необходимость видеозаписи — если есть потребность знать о том, кто приходил во время вашего отсутствия, нужно выбирать модель, имеющую внешнюю память на SD-карте. Это позволит вам произвести видеозапись, а потом просмотреть архив или оперативно перекинуть запись с карты на компьютер;
возможность видеосъёмки по датчику движения, которая позволяет производить запись в зоне действия видеокамер вне зависимости от того, нажал ли посетитель кнопку вызова или просто прошёл, открыв дверь ключом;
наличие излучения или источников сильных электромагнитных полей, которые могут негативно сказаться на качестве радиочастотного сигнала. Тут нужно учитывать, что для передачи видео- и аудиосигнала расстояние между монитором и панелью вызова не должно превышать 50–70 метров, а наличие кирпичной стены снижает уровень сигнала на 25%

Необходимо также обратить внимание на то, что у беспроводных видеодомофонов панель вызова изготавливается не в антивандальном металлическом, а в пластмассовом корпусе, чтобы не ослаблять радиосигнал. Поэтому в большинстве случаев для частного дома рекомендуется выбирать проводную модель.

Мой знакомый, проживающий в частном доме в городской черте, приобрёл очень функциональную модель с множеством возможностей. Он купил три дополнительных видеокамеры и установил их на своей территории. Таким образом, он теперь видит не только посетителей у входной группы, но и контролирует весь участок. Поэксплуатировав эту систему несколько месяцев, он был очень доволен её работой и отказался от платной услуги видеонаблюдения вневедомственной охраны, оставив только тревожную кнопку. Благодаря этому через два года его затраты на видеодомофон полностью окупились за счёт экономии на охране.

Существует большое количество моделей видеодомофонов с различным набором характеристик и, соответственно, ценой.

Наименование модели	функциональность	Стоимость, руб
Falcon Eye FE-4CHP2	Дисплей: цветной, 4 дюйма Вызывные панели: 2 Разрешение: 0,3 Мпикс Подключение: проводное Связь: громкая связьГабариты: 189х208х56,5 мм	4 100
Commax CDV-35H	Дисплей:цветной, 3,5 дюймаУправление: сенсорноеВызывные панели: 2 Подключение: проводноеСвязь: громкая связьТемпературный режим: от -0 до +50 oСГабариты: 240х120х27 мм	5 300
Samsung SHT-3305	Дисплей:цветной, 4,3 дюймаВызывные панели: 2Подключение: проводноеСвязь: громкая связь, аудиотрубкаГабариты: 221х132х37мм	9 300
Slinex SL-07IP	Дисплей: цветной 7 дюймовВызывные панели: 2Видеокамеры: до 2Память: внешняя, microSD до 32 Гб, Wi-FiПодключение: проводноеСвязь: громкая связьГабариты: 230х165х22 мм	15 500
Slinex RD-30	Дисплей: цветной, 2,4 дюймаВызывные панели: 4Подключение: беспроводноеПамять: встроенная на 50 кадровТемпературный режим: от -30 до +55 oСГабариты: 50×165×27 мм	11 500
Falcon Eye FE-35WI	Дисплей: цветной 3,5 дюймаВызывные панели:1Разрешение:0,3 МпиксВидеокамеры: до 3Память: microSD до 32 ГбТемпературный режим: от -10 до +50 oСПодключение: беспроводноеГабариты: 152x115x23 мм	13 000
Slinex SL‑10IP	Дисплей:цветной, 10 дюймовВызывные панели:2Видеокамеры: до 2Подключение:проводное Температурный режим: от -10 до +65 oСФункция переадресации вызова на смартфонПамять: microSD до 64 гб, Wi-FiГабариты: 334х210х25 мм	20 000

Следует ответственно отнестись к выбору компании-поставщика при покупке видеодомофона, лучше сделать это по рекомендации. У большинства моих знакомых, эксплуатирующих такие устройства, случались какие-либо технические проблемы в течение гарантийного срока. Некоторые из них так и не смогли решить эти вопросы из-за отсутствия адекватной сервисной службы у продавца. Им пришлось обращаться в сторонний сервис и заказывать дорогой ремонт. А если вы решили установить видеодомофон самостоятельно, то грамотная техподдержка поставщика вам сильно пригодится.

Электрическая защита

У домашнего домофона подключение к электропитанию должно происходить через сеть, защищенную предохранителем 10А или же автоматом 16А. Чтобы быть уверенным в собственной безопасности и безопасности семьи/соседей, монтажнику необходимо установить УЗО (устройство защитного отключения) 30мА.

При этом возможны 2 типа электропитания:

1. Когда переговорное устройство подключается прямо к розетке с помощью силового провода, а трансформатор интегрирован в переговорное устройство.
2. Или когда трансформатор подключается и к переговорному устройству (без интеграции), и к электрической сети.

Применение адаптера

Адаптер выполняет функцию синхронизации общего подъездного домофона и видеодомофона в квартире владельца. Он обязан подходить для работы сразу к обоим домофонам. Если он будет подходить только для одного из двух устройств, не будет никакой гарантии бесперебойной работы видеодомофона.

Комплектации подбирается под определенные цели и задачи:

• Покупка двух или более камер, если важен дополнительный обзор;
• Станция режима разделения сигнала на нескольких посетителей;
• Иногда необходима установка усилителя сигнала.

Нужно иметь в виду, что у подавляющего числа моделей установлена гальваническая развязка или демпферы для исключения помех. В таком случае звуковая связь более стабильна, прерывание сигнала практически исключено.

Правильно выбранный адаптер, совмещенный с моделью домофона, моментально отправляет сигнал, производя идентификацию посетителя. В ином случае, устройство может оказаться полностью бесполезной покупкой. Видеокамера будет работать через раз, а качество звука превратиться в набор помех и шумов.

Выбирается он по следующим принципам:

• Присутствие развязки. Функции цепей обязаны полностью отвечать нужным параметрам.
• Вид модуля: МСЦ или МСК. Соединение имеет отдельные признаки.

Как правило, чаще применяется установка снаружи. Осуществляется в слаботочном щитке.

Конструкция

На рынке доступны различные модели домофонов. Самыми простыми являются аналоговые системы. Преимуществом этого решения является относительно низкая стоимость установки. Однако из-за большого количества кабелей они особенно рекомендуется для монтажа в односемейных домах, где обычно находится один унифон (наушник).

Их недостатком является низкий комфорт использования и прерывание работы, когда телефон неправильно установлен. Вот почему большинство, заинтересованных в идее входа в телефон, принимают решение о цифровой системе. Он состоит из центрального блока и микрофонов, оборудованных декодерами, на которых открывается код доступа, который открывает ворота или дверь.

Цифровая система может быть подключена к телефонной системе и мониторингу. Существуют также смешанные системы – аналого-цифровые, в которых унифоны подключены к цифровому домофону. Дверь можно открыть с помощью кода или кодовой карты.

Радиоуправляемые системы

Наиболее удобными являются радиоуправляемые системы. Их большим преимуществом является возможность открывать дверь с помощью специального пульта дистанционного управления из любой части дома, диапазон действия 400 м, есть возможность использовать несколько наушников для управления входом.

Видеофон – это особый вариант интеркомов, дополнительно оборудованных камерой. Помимо прослушивания, человек также может наблюдать за вызывающим абонентом. Камера расположена в кассетной дощечке, а в унифоне установлен специальный монитор. После нажатия кнопки на дверной станции камера автоматически включается. Дополнительной функцией видеофона является возможность записи изображений вдали от дома.

Базовые элементы

вызывная панель видеодомофона

uniphone – телефон – он выглядит как телефон, но не имеет циферблата; uniphone позволяет связаться с человеком у двери или ворот; имеет кнопку для открытия электрического замка;

домофон – он установлен вне дома у входа или забора; имеет кнопки или визитные карточки, необходимые для вызова нужного человека; внутри кассеты есть громкоговоритель и микрофон; можно вставить кассету, поместив ее в стену или на стену; он обычно выполнен из алюминия, стали или латуни;

блок питания для входного телефона – он соединяет все элементы системы; напряжение питания 12 В;

кассета с электронной системой – усилитель отвечает за соответствующий громкость голоса, акустический генератор активирует электромагнитный замок при нажатии кнопки вызова;

электрический замок (электропривод) – помещается в дверную раму или ворот;

провода – соединительные элементы домофона; воздуховоды должны быть надлежащим образом изолированы и должны иметь соответствующее поперечное сечение; телемеханические или телекоммуникационные кабели являются наиболее подходящими для этой цели.

Схема подключения домофона

На сегодняшний день вы можете встретить три вида подключения домофона. Установка домофона своими руками может выполняться с помощью любой схемы. Сложную схему используют в многоквартирных домах. Более простая схема подключения домофона используется в частном доме, где расположена только одна сеть подключения. Благодаря этим схемам вы сможете самостоятельно установить домофон.

Схема подключения домофона для многоквартирного дома

Этот способ считается сложным, так как вам необходимо подключить несколько пользователей к одному устройству. Установка этой системы считается дорогостоящим процессом. Именно поэтому вам необходимо собрать деньги со всех жильцов. Самостоятельно выполнить этот процесс практически невозможно, так как он является дорогостоящим.

Схема подключения домофона с замком

Эта система считается стандартной. Благодаря этой схеме вы сможете выполнить подключение домофона и замка в одну цепь. Многие могут подумать, что выполнить этот процесс самостоятельно будет сложно, но это не так. С помощью схемы вы самостоятельно сможете выполнить монтаж домофона. От приемника, который расположен в доме вам необходимо просто провести несколько проводов. Если установка будет обычной, тогда необходимо проложить трехжильный провод. Если вы планируете подключить к домофону видеокамеру, тогда следует использовать четырехжильный провод. Вам также необходимо помнить, что обе части домофона должны питаться с помощью понижающего блока питания.

Схема подключения домофона без замка

Эта схема считается наиболее простой. Здесь взаимосвязь между внутренним и внешним блоком происходит с помощью четырех проводов. Два провода отвечают за электропитание, а остальные два за аудио и видеосигнал. В результате этого вы будете видеть, и слышать своего собеседника за калиткой.

Как видите, благодаря этим схемам вы теперь знаете, как самому подключить домофон. Если вы решили установить домофон, тогда лучше все выполнять в комплексе.

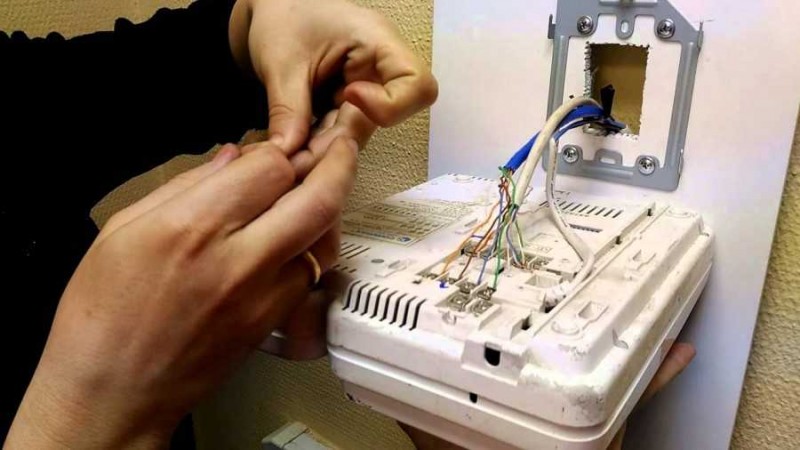

Подключение трубки

Серьезно стоит отнестись к подключению абонентского пульта. Данная процедура не менее серьезна, чем врезка в домофонную линию.

Трубка состоит из следующих основных элементов:

• корпуса УПК;
• кнопка разблокировки замка;
• индикатора вызова;
• разговорного устройства (динамик, микрофон).

Для подключения трубки потребуется разобрать её корпус. Он может открываться следующим образом (в зависимости от модификации):

• при помощи специальных защелок;
• при помощи отвертки (крестовой/шлицевой).

После вскрытия корпуса, внутри, можно будет обнаружить две клеммы. Они представляют собой винты, ими осуществляется обжим проводов связи. На пластике рядом выдавлена маркировка полярности – «+»/«-»

Очень важно соблюдать её, в противном случае домофон попросту станет неработоспособным. Также внутри корпуса присутствует схема подключения

Стоит изучить её. Это позволит избежать различных затруднений, ошибок при подключении.

Сами винты клемм стоит затягивать по возможности плотно. Чем плотнее контакт, тем качественнее связь. Процедура монтажа трубки проста. Достаточно разметить на стене отверстия под дюбеля соответствующего диаметра, просверлить их. Далее выполняется крепеж при помощи отвертки/шуруповерта.

Устройство и особенности подключения видеодомофона

Видеодомофон, используемый вместо трубки, устроен по-особенному. Например, система Quantum QM-4HP предполагает подключение одной вызывной панели, блока видеопамяти и дополнительной аудиотрубки. Домофон этой марки оснащён монитором и работает по четырём проводам. Устройство показывает чёрно-белое изображение, а крепится к стене.

Видеодомофоны, в отличие от аудиотрубок, подключаются по четырёхпроводной схеме

Чтобы подключить видеодомофон, полагается подготовиться, запланировав монтаж устройства до отделочных работ, проложить в стене кабели, установить домофон в нужном месте и проверить, как функционирует. При этом хозяин дома должен выполнить все перечисленные действия:

1. Выбрать место для прокладки проводов и установки блока питания вместе с панелью до отделки прихожей, поскольку это позволит спрятать все элементы системы в стене.
2. Предусмотреть монтаж резервного источника питания при отсутствии напряжения, что будет гарантировать автономную работу домофона при отключении электричества.
3. Смонтировать вызывную панель и камеры на высоте 1, 6 – 1, 7 м в местах, где для просмотра изображения на домофоне не возникнет никаких преград.

   Для удобства крепления монитора видеодомофона в комплекте поставки находится металлический кронштейн

4. Проложить провода, воспользовавшись схемой, в которой применяется 4, а не 2 провода, как в случае с установкой аудиотрубки.

   Для подключения видеодомофона используется четырёхпроводный кабель, одна жила которого должна быть в экранирующей оплётке

5. Заключить провод, передающий картинку, в оплётку, чтобы снизить помехи от проходящих рядом жил. Для подключения видеодомофона можно использовать комбинированный кабель для систем видеонаблюдения марки КВК-П 2х0,75.

Грамотное подключение видеодомофона — это залог стабильной работы электронной системы. Чтобы монтаж устройства прошёл без ошибок, мастера советуют располагать монитор и вызывную панель на расстоянии, не превышающем 40 метров. В противном случае сигнал будет пропадать, не доходя до объекта.

Видео: монтаж домофона

Установка домофона — дело хорошее. Устройство выступает преградой для тех, кто не приглашён в гости, и воров. Благодаря домофону происходящие за дверью события можно просмотреть на экране в любой момент.

Особенности установки электромагнитного замка

Электромагнитные замки различаются по методике посадки на дверное полотно.

Существуют схемы:

1. монтажа в вырез с накладками прочных частей корпуса на поверхность створки;
2. установки во внутреннюю полость двери с обязательным выводом магнитной площадки заподлицо с поверхностью.

Первый вариант установки требует меньше навыков столяра, но может вызвать трудности при работе с металлической дверью.

Монтаж электромагнитного замка

Второй — отличается большей точностью, потребует профессиональных навыков для создания выемки в деревянной двери.

Для фиксации замка используется ручной инструмент, саморезы и другой тип разборного соединения. Приваривать запорный механизм к двери — крайне не рекомендуется.

Провод для подключения рекомендуется размещать либо по торцу створки, либо так, чтобы его скрывали обналичники. Также, можно провести трассу внутри накладного кабельного канала.
