Подключение вентиляторов с таймерами: полная инструкция по монтажу

Как установить вытяжной вентилятор.

Практически во всех ванных комнатах используются настенные осевые вытяжные вентиляторы. Установка вентиляторов такого типа осуществляется путем прикручивания его к стене.

При этом рабочая его часть прячется в вентиляционном канале. Снаружи видна только защитная решетка, эстетическая его часть. Оттуда идет забор воздуха.

Установка вытяжного вентилятора имеет определенную последовательность в установке:

• Еще при выборе вентилятора нужно учесть размер патрубка. Он может быть 100 мм., 125 мм., 150 мм.;
• Необходимо проверить наличие действующей вытяжки путем зажигания спички возле канала. Если огонь горит в направлении вытяжного канала, значит, вытяжка работает. Если вытяжка неэффективна, ее нужно прочистить;

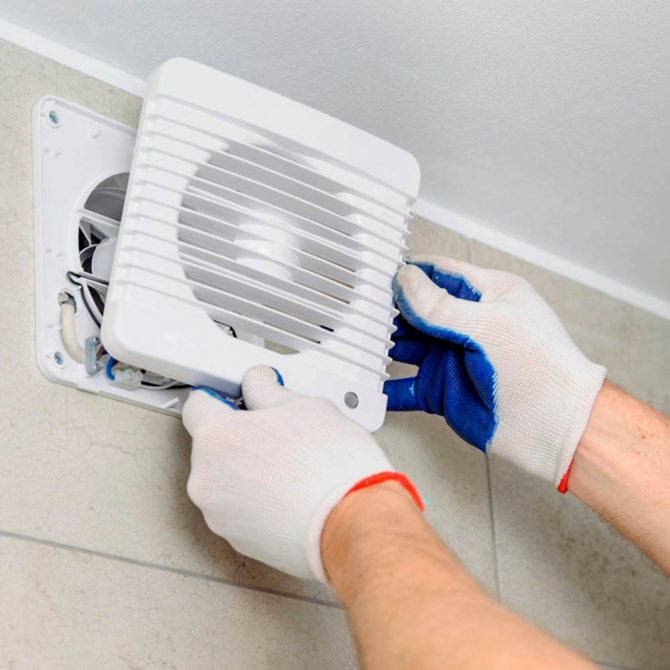

• Вентилятор перед установкой нужно распаковать и снять фронтальную крышку.
• Нужно зачистить силовые провода. На вентиляторе обычно провода уже подсоединены к клемнику. Затем нужно соединить силовой кабель с вентилятором и проверить его работу;
• Если вентилятор не большой его можно прикрепить с помощью полимерного клея или силиконового герметика. Обычно его закрепляют на 4-ре крепления, отверстия на которых уже существуют в заводской комплектации;
• Затем устанавливается крышка на вентилятор и еще раз проверяется его работа.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Радиальные

В конструкции таких устройств представлена осень в форме колеса с лопастями в спиралевидном корпусе. Лопасти находятся на внутренней поверхности цилиндра.

Такие приборы работают достаточно шумно. Хотя в магазинах, где можно купить вытяжные вентиляторы в ванную, представлены и специальные бытовые модели, отличающиеся пониженным уровнем шума.

Есть модели устройств, в которых лопасти направлены назад. Такие приборы отличаются большей эффективностью, поскольку при аналогичной простым моделям производительности потребляют меньше электроэнергии. Но, эти вентиляторы более шумные. Устройства, в которых лопасти загнуты вперед работают тише.

Включение в схему внешнего датчика

В любую из приведенных выше схем можно включить дополнительный датчик влажности, загрязненности воздуха, таймер (если нет встроенных), датчик движения или открытия двери.

Наиболее эффективной будет вентиляция в ванной, управляемая датчиком влажности, а в туалете – таймером или датчиком загрязнения воздуха.

Подключение дополнительных датчиков осуществляется в провод фазы – тот же, который идёт от выключателя, в единую линию. Иногда требуется подключение и ноля к устройству

Стоит заметить, что внешние датчики, как правило, гораздо менее долговечны и надёжны в условиях ванной, чем встроенные в вентилятор.

Фото вентиляторов для ванной

Также рекомендуем просмотреть:

• Штанга для ванной
• Стекло для ванной
• Разводка в ванной
• Панели для ванной
• Эмаль для ванной
• Трубы в ванной
• Мыло в ванной
• Реставрация ванной акрилом
• Полотенца для ванной
• Налет в ванной
• Подсветка в ванной
• Сантехника для ванной
• Жидкий акрил для ванной
• Течь ванной
• Установка ванной
• Гипсокартон в ванной
• Каркас для ванной
• Присоски для ванной
• Длинные смесители для ванной
• Как выбрать ванную
• Краска для ванной
• Герметик для ванной
• Засор в ванной
• Реставрация ванной
• Экран для ванной
• Светильники для ванной
• Стиральная машина под раковиной
• Стиральная машина в ванной
• Монтаж ванной
• Карниз для ванной
• Соль для ванной
• Круглая ванная
• Размеры ванной
• Ванная Rosa
• Розетка в ванной
• Люк для ванной
• Игрушки для ванной
• Занавеска для ванной

Пожалуйста, сделайте репост

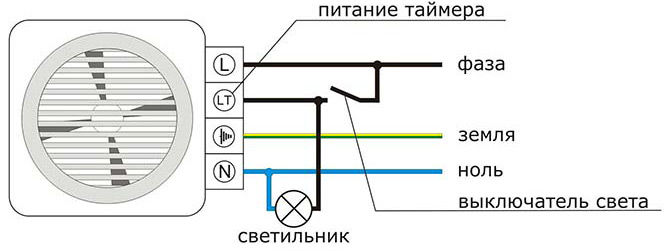

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

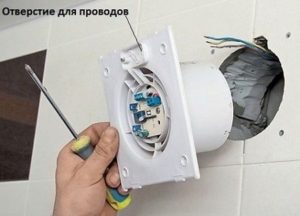

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Как не стоит подключать и почему – Ошибки подключения

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Как подключить вентилятор в ванной

Как подключить вентилятор в ванной к выключателю

Четырехклавишный выключатель: схема подключения

Двухклавишный проходной выключатель схема подключения

Установка выключателя: схема установки, как подключить провода

Схема подключения люстры

Как организовать воздухообмен в душевой

Воздух в ванной должен постоянно обновляться, потому что есть риск появления плесени из-за повышенной влажности

Комната для приема банных процедур в обязательном порядке должна быть снабжена приточно-вытяжной вентиляцией, для этого есть несколько причин:

• Это зона повышенной влажности, которая сама по себе не может быть высушена простым обогревателем;
• В ванных в большинстве случаев не бывает окон, что исключает возможность воспользоваться простым проветриванием.

В стандартное оборудование системы вытяжки входит агрегат высасывающего действия и устройство для притока воздуха. В качестве последнего может быть использовано обычное приспособление для нижней части межкомнатной двери – декоративная сеточка. Тогда воздухообмен будет осуществляться за счет соединения комнаты с другими помещениями.

Если возможности модернизировать дверь нет, приток можно организовать за счет приточного клапана или использовать в ванной рекуператор. В последнем случае один организованный канал в стене будет выполнять сразу две функции: забор и подачу воздуха. Питание системы можно выполнить от отдельного переключателя.

Подготовительный этап

Чтобы установить вентилятор в ванной, необходимо чётко представлять себе весь процесс монтажа устройства. Итак, монтаж включает:

• прокладку кабеля;
• расширение воздушного канала (если нужно);
• подсоединение вытяжки к электроэнергии;
• размещение в вентиляционном отверстии;
• замазку щелей монтажной пеной;
• шпатлевание после разбухания пены.

Вентилируемый воздух будет передвигаться быстрее и лучше, если в ванной комнате одновременно установлена приточная вентиляция и с противолежащей стороны — вытяжная. Приток достигается путём установки в двери аккуратной решётки, которую можно купить в магазине или заказать дверь с уже встроенной решёткой.

Как выбрать место для вентилятора?

Чаще всего владельцы квартир используют в качестве участка, где размещается принудительная вытяжка, обычный ход в вентиляционную шахту, удобно то, что эта шахта по умолчанию сделана во всех жилых помещениях.

Отверстие, выполненное для естественного оттока воздушных масс, составляет 100, 125 и 150 мм в диаметре. Поэтому перед тем как покупать вытяжку, обязательно замерьте отверстие в вашей ванной комнате и подберите изделие, наиболее плотно прилегающее к углублению.

Если понравившийся вентилятор в размерном соотношении превышает величину канала, последний следует расширить, воспользовавшись перфоратором. Если же больше диаметр воздушного отверстия, запаситесь куском трубы из пластика или соответствующей гофрой и определите в углубление. Около трубы пройдитесь по пустотам при помощи монтажной пены, когда она застынет, избавьтесь от излишков, бережно срезав хорошо заточенным ножом. Если есть необходимость — зашпатлюйте оставшиеся зазоры.

В большой, просторной ванной комнате придётся обустраивать мощный вентилятор. Для этого в настенной конструкции потребуется пробить мощный вентиляционный ход. Но не спешите делать это самостоятельно — во-первых, на ремонтные работы такого плана нужно получить соответствующее разрешение от госинстанций, ведь стена может вполне оказаться несущей. Во-вторых, если разрешение получено, сложный процесс монтажа лучше доверить опытным строителям.

Необходимость установки бытового вентилятора

Зачем он? В жилых и общественных помещениях устанавливается вентиляционная система, функционирующая за счет притоков свежего воздуха, но иногда существующей конструкции отвода недостаточно . Монтаж систем активной вентиляции не позволяет концентрироваться угарному газу, неприятным запахам или влажности в помещении. Что гарантирует избежать всех негативных последствий.

Причины его установки

Со временем каналы загрязняются и не могут справляться со своей функцией в полном объеме. Определить это несложно:

• на стенах, потолке, предметах, сантехнике появляется конденсат;
• зеркальные поверхности мутнеют;
• портится отделка;
• долго не исчезает неприятный запах.

Если стал заметен хотя бы один из признаков, требуется подключение вытяжки. Она позволит избежать застоя воздушных масс, неприятных запахов, плесени, сырости и грибковых образований. При правильной работе в помещении будет здоровый микроклимат, не появится конденсат, отделочные материалы и мебель сохранят первоначальный вид. Можно приобрести вентилятор с таймером или поставить его самому.

Конструкция и виды вентилятора для ванной комнаты

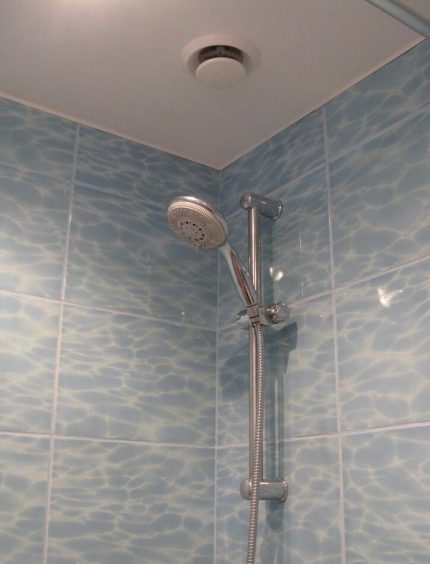

На фото вентилятор в ванной комнате

Основным признаком хорошего состояния ванной является отсутствие постоянной сырости и неприятного душка. Повышенное содержание влаги приводит к появлению грязных пятен на стенах, быстрому размножению грибка, выпадению облицовочных плиток и т.д. Чтобы проветривать ванную, в высотных домах предусмотрены отдушины — горизонтальные и вертикальные каналы в стенках здания. Они функционируют благодаря перепаду температур внутри и снаружи здания. Однако естественная вентиляция не всегда эффективна.

Летом разность температур минимальная, поэтому состояние ванной практически не меняется. В старых постройках отдушины часто засорены и не работают. В этом случае помещение принудительно проветривают вентиляторами для вытяжки в ванной, устанавливаемыми в отводящие каналы.

Классический вентилятор для ванной собирают из электромотора и валика с лопатками. Его назначение — отвод испарений в отдушину. Основными отличиями прибора от других аналогичных изделий являются форма, обеспечивающая его монтаж в стандартные отдушины, и повышенные требования к безопасности.

Вентиляторы для ванной устанавливают в отдушины с размерами 105, 125 и 160 мм, но встречаются и нестандартные изделия. Кожух делают во влагозащищенном исполнении, обычно из пластика, класс защиты — минимум IP 24. В большинстве случаев он окрашен в белый цвет, но есть достаточно много модификаций и с цветным исполнением, и с декоративными элементами.

Существует две основные классификации вентиляторов в ванную — по конструкции и способу монтажа (установке). Разделение по признакам помогает выбирать оптимальный прибор для конкретной ситуации.

Классификация вентиляторов по принципу работы:

1. Осевой вентилятор для ванной. Это электродвигатель небольших размеров, к валу которого закреплена крыльчатка. Для повышения эффекта перед лопастями устанавливают решетку. Предназначены изделия для небольших помещений, в которых есть вентканалы до 2 м длиной. Модели пользуются популярностью благодаря приемлемой цене и высокой результативности: они способны переместить 100 м3 за 1 час. Их устанавливают в отдушины, что делает монтаж очень простым. Недостатками изделия являются небольшой напор, громкий шум во время работы (30-35 дБ), обратные потоки воздуха, иногда появляющиеся в воздуховоде.
2. Радиальный вентилятор для ванной. Это изделие с мощным двигателем для перемещения воздуха на большие расстояния. Рабочий инструмент выполнен в виде бочки с лопастями и помещен в спиралевидный корпус. Лопасти расположены параллельно оси канала. Во время работы они захватывают воздух и отбрасывают к корпусу. Он попадает в спиралевидную камеру, сжимается и перемещается к выходному отверстию. Существуют различные модификации таких приборов. Образцы с загнутыми назад лопастями более экономичны, их производительность выше. Вытяжка с наклоненными вперед лопастями отличается меньшим числом оборотов, малыми габаритами и бесшумной работой.
3. Центробежный вентилятор для ванной. Применяются такие аппараты для больших помещений (более 15 м3), поэтому двигатели у них очень мощные. В частном секторе их использование нецелесообразно.

В зависимости от способа крепления вытяжки делятся на настенные, потолочные, настенно-потолочные, канальные и крышевые. Большое разнообразие позволяет выбрать пользователю лучший вентилятор в ванную комнату для конкретного случая.

Первые три типа приборов устанавливаются в начале отдушин.

Вентилятор канального типа монтируется в разрыв канала. Такой способ применяется, если отдушина одна, а помещений несколько. Изделие обычно устанавливают в коробах, спрятанных за подвесным потолком из гипсокартона. Их ставят на чердаке, что облегчает его монтаж и обслуживание. Такая модель имеет ряд недостатков: сложный монтаж, его неудобно обслуживать при проведении профилактики, в многоэтажных домах необходимо получить разрешение для работы с ними. Пользователи должны помнить, что при работе вытяжки в глубине отдушины могут проявиться аэродинамические потери, приводящие к ослаблению тяги. Для компенсации снижения напора понадобятся модели большой мощности. Вентиляторы канального типа используют, если нет другого способа проветривания ванной.

Крышный вентилятор для ванной устанавливается на крыше здания. Представляет собой сложное устройство, в которое, кроме вытяжки, входят привод, прокладки для снижения вибрации и приборы автоматики. Рабочим инструментом в агрегате служат радиальные или осевые изделия с большим количеством лопастей.

Проверка естественной вентиляции

Перед тем, как установить вентилятор в ванной, необходимо определить, насколько хорошо работает естественная вытяжка. Делается это простым способом: возьмите лист тонкой бумаги или разверните салфетку; откройте форточку в любой комнате; приложите бумагу к отверстию вытяжки. Если салфетку сразу же притянуло к отверстию – это значит, что естественная вытяжка работает правильно. В случае, если салфетка не притягивается, то следует задуматься об установке вентилятора в ванной комнате.

Проверить эффективность вытяжки можно, если поднести к отверстию зажженную спичку или зажигалку. Если пламя сильно отклоняется в сторону канала, то вентиляция работает нормально. В противном случае, при слабом отклонении пламени или если оно горит ровно, потребуется вытяжной кулер.

Если вы убедились, что вентиляционный канал засорен, то его можно прочистить, опустив в него гирю конусообразной формы. Если по каким-либо причинам вы этого не можете сделать, обратитесь в коммунальную службу, они подскажут, в какую организацию нужно подать заявку.

Советы по выбору вентиляторов

Перед тем, как сделать вытяжку в санузле или ванной, необходимо подобрать вентилятор с нужными характеристиками. Прибор с недостаточным функционалом не сможет обеспечить комфортную атмосферу в помещении, поэтому следует внимательно изучить все характеристики понравившейся модели.

В таблице кратности воздухообмена представлены параметры, являющиеся оптимальными для различных жилых и подсобных помещений. Максимальные значения – у помещений с высоким уровнем влажности

Обратите внимание на мощность. Минимальный показатель – 60 м³/ч, максимальный – 250 м³/ч, приборы с мощностью менее 100 м³/ч устанавливать не рекомендуют

Важен и класс защиты от влажности, он обычно маркируется литерами IP и для особо влажных помещений, например, ванных комнат, имеет значения IP 34 и выше.

Основной защитой является герметичный корпус, поэтому тщательно осмотрите прибор во время покупки.

Если вы любите комфорт и современные технические усовершенствования, обратите внимание на модели с датчиками движения, которые включают механизм только в присутствии движущихся объектов. Однако более полезным является датчик влажности – гидростат

При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха

Однако более полезным является датчик влажности – гидростат. При его наличии полностью отпадает необходимость в контроле над вентиляцией, так как он чутко реагирует на повышение влажности и самостоятельно контролирует процесс циркуляции воздуха.

Мощность вытяжного вентилятора для ванной Marley СВ-100 – всего 1 Ватт при постоянной эксплуатации. Сенсорные настройки облегчают регулировку, а автоматика – обслуживание

Таймер полезен тем, кто любит во всем порядок и привык самостоятельно регулировать работу электроприборов. Можно установить время, наиболее удобное для проветривания, и устройство будет функционировать, когда вы принимаете душ или, напротив, закончили водные процедуры.

Еще одно важное дополнение для многоквартирных домов – обратный клапан. Он служит барьером для перемещения воздуха из других помещений (кухни, соседских квартир)

И последнее, что должно вас заинтересовать, – уровень шума, издаваемого прибором во время работы. Максимальный комфортный предел – 25 дБ.

Советы по выбору вентилятора для ванной в следующем видеоролике:

Если вы привыкли самостоятельно производить ремонт в собственной квартире, разобраться в устройстве вентилятора и его монтаже не составит труда.

Однако строительство нового вентиляционного канала или чистку центральной магистрали рекомендуем доверить специалистам.

Дополнительные функции оборудования

Отличным решением будет заказать вентилятор с дополнительными функциями. Чаще всего покупатели отдают предпочтение моделям со встроенным таймером.

В этом случае пользователь может оставить заводские настройки или программировать функционирование прибора самостоятельно, изменяя время работы, задержку включения и т. д. Благодаря этому можно автоматизировать процесс вентиляции туалета и ванной.

Устройства со встроенным таймером стоят достаточно дорого. Поэтому к их выбору следует относиться со всей ответственностью. Лучше всего себя зарекомендовала продукция от компании Maico. Этот производитель предлагает целый ряд моделей, которые оснащены не только таймером, но и другими дополнительными функциями.

Сэкономить электроэнергию помогут вентиляторы, позволяющие переключать базовую нагрузку. То есть агрегат умеет работать в двух режимах: наполовину своей мощности и на полную, когда нужно за кратчайшее время обновить воздух в комнате. Благодаря такой функции значительно уменьшается шумность вентиляционной системы и экономится электроэнергия.

Неплохим решением будет покупка устройства с часами или подсветкой. Такие дополнительные функции сделают прием душа или ванны более удобным и комфортным

Любой специалист отдаст предпочтение прибору со встроенным датчиком влажности. Его особенность в том, что он включается только по сигналу встроенного гигрометра. Благодаря такой функции экономится электроэнергия и отпадает необходимость в выводе для вентилятора отдельной электроточки или подключении прибора к выключателю света.

Вентилятор для ванной комнаты

Вентилятор для ванной комнаты должен обладать особыми техническими показателями из-за высокой влажности в помещении

Важно понимать, что потолочный вентилятор будет работать наиболее эффективно, если высота потолка в ванной комнате больше 2.65 метров

Что касается конструкционных особенностей прибора, то он должен подходить под размеры ниши в канале вентиляции, в которой будет закреплён.

Немаловажным показателем считается влагоустойчивость, которая обозначается буквами IP. Этот показатель считается важным, ведь он связан с безопасностью. Для ванной стоит выбирать вентиляторы с показателем от 34 и выше, чтобы при попадании влаги на прибор или при высокой влажности не возникло короткое замыкание проводки.

Важным считается критерий шумности. Наиболее комфортными считаются приборы с показателем не больше 30 дБ. А вот совсем бесшумных устройств нет

Значение обратного клапана трудно переоценить, но приборы с такой деталью стоят на порядок дороже, чем без неё.

Мощность прибора следует выбирать в зависимости от объёма помещения, а также частоты его использования

Кроме того, при выборе стоит обратить внимание на на наличие дополнительных функций. Например, датчики влажности, дисплей, пульт управления и другие
