Установка варочной панели в столешницу

Правила установки варочной панели в столешницу

В самом начале, еще до врезки техники необходимо убедиться в исправности, отсутствии дефектов приборов и устройств. После того, как отверстия готовы, необходимо аккуратно, без сильного нажатия вставить технику до отличного прилегания к краям стола.

Когда установка розетки и кухонной стенки завершены, можно приступать к работе.

Можно предварительно нанести небольшой слой герметика. Самое главное встраиваемая техника должна лечь идеально на поверхность. С помощью зажимов, выполняющих функцию фиксации, выполняется процесс крепления (устанавливаются снизу).

Встраиваемая панель закрепляется с помощью специальных фиксирующих зажимов, входящих в комплект.

Разметка на столешнице

Разметка на столе выполняется строго с учетом размеров встраиваемой бытовой техники (прописаны в паспорте). Перенести все размеры панели на поверхность стола карандашом.

Возле каждой стороны сделать одно отверстия, диаметр которого составит не более 10 мм., а уже потом аккуратно вырезать саму нишу лобзиком.

Читайте инструкцию установки варочной поверхности.

Подключение

Процедура подключения выбранной плоской поверхности для приготовления – заключительный этап в ее установке. Этот процесс требует повышенного внимания и ответственного подхода.

Установка варочной панели – это удобный и практичный вариант для вашей кухни.

Каждый тип техники (электрический или газовый вариант) требует особых условий и правил подключения. С ними необходимо ознакомиться.

Газовой

Подключение газового типа плиты потребует немного времени, и с этим можно справиться самостоятельно. Установив и надежно закрепив устройство, останется только подключить его к газовой магистрали. Предварительно нужно убедиться в целостности газопровода.

Для подсоединения применяют гибкие шланги (газовые). В конце шланга имеются гайки с резьбой, а внутри прокладки для прочности соединения. Нельзя сильно закручивать гайки (это можно сделать специальным ключом, входящим в набор). При необходимости работу можно доверить профессионалам в этом вопросе. После монтажа шланг подсоединяется к газовой трубе, потом к оборудованию.

Электрической

Первым делом при подключении электрического варианта, необходимо позаботиться о наличии исправной розетки, проверить напряжение в сети. Сечение проводов должно соответствовать оптимальной мощности.

При вырезке, нужно быть аккуратным.

Варочная поверхность подключается к отдельной линии электропроводки.

Возможные проблемы и советы профессионалов

Самая распространенная ошибка при самостоятельном подключении – неправильное положение фазных перемычек или их отсутствие. В случае этой ошибки будут работать только две конфорки из четырех (однофазное включение трехфазного устройства). Одной из часто встречающихся причин повреждения варочной панели и внутренней проводки является позднее срабатывание защитных устройств при превышении допустимого тока вследствие перегрузки или короткого замыкания. Регламентированное ПУЭ время срабатывания защиты 0,4 секунды по статистике выдерживается далеко не всегда. Чаще всего это является результатом использования дешевых нелицензионных устройств защитного отключения и дифференциальных автоматов китайского производства. Особенно опасно покупать УЗО и дифференциальные автоматы у случайных людей.

При «перекосе фаз» в результате неравномерной нагрузки на нулевом проводе возможно появление напряжения величиной до 110V относительно потенциала заземления. По этой причине для надежного отключения варочной панели при возникновении нештатной ситуации нужно устанавливать рекомендованный производителем двухполюсный автомат (при срабатывании он разрывает и фазный и нулевой провод).

По причине некорректной работы защитного сетевого оборудования при коротком замыкании в варочной панели, в силовом кабеле или в розетке часто повреждается внутренняя проводка или выходит из строя сама варочная панель. Защитные автоматы старого типа (тепловые) не обеспечивают необходимого времени срабатывания (быстродействия). В соответствии с требованиями ПУЭ для подключения индукционных варочных панелей рекомендуется использовать УЗО и дифференциальные автоматы (дифференциальные реле) с такими параметрами:

• для подключения к однофазной сети: автомат на 32А или УЗО на 40A и дифференциальный автомат на 30мА;
• для подключения к трёхфазной сети: автомат на 16А или УЗО на 25A и дифференциальный автомат на 30мА.

При нарушении контакта в розетке возникает искрение или электрическая дуга, которые приводят к сильному нагреву. Для недопущения этих ситуаций при планировании места для установки розетки необходимо учитывать следующие моменты:

• контактные ламели розетки должны надежно контактировать со штырями электрической вилки;
• количество контактов в розетке должно быть не меньше количества жил на проводе;
• после установки розетку необходимо надежно закрепить;
• розетку нужно устанавливать на негорючую поверхность, если это требование выполнить невозможно, под розетку подкладывают прослойку из асбеста или специальную прокладку из негорючего материала;
• нельзя устанавливать розетки рядом с рукомойниками, чтобы при мытье рук в них не попали брызги воды;
• после окончания монтажа перед первым включением варочной панели разводку кабеля от вводного щитка до розетки необходимо прозвонить тестером.

При возникновении неисправности после включения или в процессе работы на экране сервисного процессора высвечивается инженерный код и звучит аварийный зуммер. При неоднократной выдаче кода необходимо обратиться по телефону в сервисный центр. Промедление грозит распространением неисправности на другие узлы и делали, что может резко увеличить объем работы и стоимость ремонта. Никогда не покупайте варочную панель или аксессуары к ней у случайных людей.

Кроме приобретения некомплектного изделия за очень большие деньги, в этой ситуации можно в лучшем случае получить некомплектную модель (без крепежа, шнуров, винтов и шурупов), контрабандный товар без официального гарантийного талона или хорошо замаскированную варочную плиту БУ, которую отремонтировали в кустарных условиях. Без официально оформленного талона с отметкой даты продажи и печати магазина сервисный центр бесплатный гарантийный ремонт не производит.

О том, как правильно подключить варочную панель к электросети, смотрите в следующем видео.

Как установить варочную панель: общие требования

Такая техника бывает электрического или газового формата. Это отражается на разнице в монтаже панели, но общие правила перед самим процессом остаются одинаковыми:

1. Обязательное присутствие вентиляционной системы. Современные правила гигиены и безопасности предписывают, что над любой варочной поверхностью должна быть вытяжка. Если это невозможно сделать, то обязательно следует установить на окне вентилятор с большой мощностью.
2. Материал-исходник для столешницы может быть любым — главное, чтобы его жаропрочность не спускалась ниже отметки в 100 °C. Это накладывает определенные обязательства и на толщину, которая должна быть в пределах 25 мм (не тоньше).
3. В том случае, если монтаж делается между двумя шкафами, то нужно оставить расстояние от стенки каждого до плиты не менее, чем 15 см. До кухонной стены требования чуть снижены, но все равно не следует перешагивать порог в 5 см. Если это правило невозможно соблюсти, то следует обязательно проложить теплоизолирующий материал между стеной и панелью.

Установка варочной панели в столешницу: особенности процесса

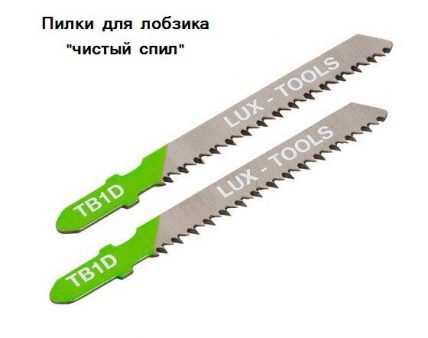

Поверхность столешницы придется пропиливать — лучше всего для этого подойдет электролобзик. Из материалов следует подготовить:

• специальный герметик;
• саморезы;
• зажимы.

После соблюдения общих требований можно приступать к самой работе. Она будет состоять из соблюдения следующего несложного алгоритма:

1. В инструкции обычно указаны размеры панели. Если её нет, то измерить можно и самостоятельно, но не нужно делать это впритирку — между панелью и столешницей нужно оставить зазор в 1-2 мм.
2. Лучше приложить и обвести сначала картонный макет.
3. Промежутки между варочной панелью и краем столешницы должны составлять не меньше 5 см.
4. Высверлить электродрелью углы столешницы.
5. Аккуратно пропилить по намеченным линиям от одного выпиленного угла к другому.
6. Края столешницы в местах пропила закрыть специальным уплотнителем (идет в комплекте с покупкой). Также рекомендуется использовать силиконовый герметик, который защитит столешницу от негативного влияния излишней влажности.
7. Опустить варочную панель в получившуюся нишу.
8. Выровнять её, но не допускать слишком большого усилия.
9. Прочно зафиксировать поверхность при помощи специальных зажимов, закрепив их саморезами — это будет удерживать панель на одном месте.

Дальнейшие действия в мероприятии будут зависеть от того, какой способ подключения имеет эта техника.

Нюансы подключения к газовому баллону

Если в городах и крупных селах жилые дома и квартиры подключают к природному газу, то в деревнях и дачных поселках нередко используют баллоны со сжиженным топливом. Это объясняется тем, что вблизи от поселений не проложена газовая магистраль.

Этапы подключения варочной газовой панели к баллону те же, что и при обычном подключении к трубе. Отличие состоит в том, что при использовании баллонов дорабатывают приборы, чтобы процесс горения происходит более эффективно.

При подключении баллона наблюдается повышенное давление, из-за чего возникает недостаток кислорода. В результате – несвойственное для горения газа желтое пламя и большое количество копоти. Проблему можно решить, заменив сопла, предназначенные для природного газа – метана, на аналоги для СУГ.

Часто набор жиклеров для сжиженного газа входит в комплект новой варочной поверхности. Если они отсутствуют, то необходимо приобрести отдельно в специализированном магазине

Процесс замены жиклеров прост, инструкцию можно найти в руководстве по установке прибора.

Все работы по доработке оборудования производятся при отключенном баллоне – его присоединяют в последнюю очередь.

Что еще нужно помнить при подключении варочной поверхности панели к СУГ?

При использовании нескольких баллонов применяют соединительную рампу, которая снижает испаряемость топлива и уменьшает риск замерзания его в редукторе.

После монтажа всех элементов необходимо проверить работу варочной панели. Сначала тестируют на герметичность с помощью мыльного раствора. Затем откручивают вентиль на баллоне и производят регулировку редуктора. Если пламя желтое или много копоти – необходимо понизить давление, немного прикрутив вентиль.

И напоследок следует пригласить сотрудника Облгаза, чтобы подтвердить и зарегистрировать факт подключения нового оборудования. В дальнейшем обслуживание будет производить соответствующая организация.

Нанесение разметки

Врезка варочной поверхности начинается с выяснения размеров и нанесения их на столешницу. Как правило, параметры указываются в инструкции, прилагаемой к технике. Если же производитель не позаботился об этом, то просчитать все реально и самостоятельно. В первом варианте панель переворачивается, после чего обводится на плотном картоне или даже сразу на столешнице. Потребуются для этого линейка достаточной длины, карандаш и маркер.

Можно постараться самостоятельно определить место крепления. Сперва на поверхность карандашом переносятся границы внутреннего пространства тумбы, на которой и разместится сама панель. Кстати, когда карандаш не дает возможности нанести яркую разметку, то разумно сперва приклеить малярный скотч, а после уже чертить. Следом определяется центр отверстия для корпуса. Для этого достаточно будет провести диагонали прямоугольника, который создают передняя и задняя части столешницы, и прорисованные границы тумбы.

В точке, где пересекаются диагонали, проводятся две линии, формирующие крест. Это значит, что одна должна идти параллельно краю столешницы, а вторая – перпендикулярно ему. На возникших линиях отмечаются размеры той части корпуса, что должна оказаться встроенной. Точные цифры либо определяются самостоятельно, либо же извлекаются из инструкции. Лучше, кстати, увеличить их на сантиметр или два для большего удобства.

Если через образовавшиеся отметки наносятся еще параллельные и перпендикулярные линии, то образуется прямоугольник. Он не только окажется ровно в центре, но и будет совпадать с той частью варочной поверхности, которая должна углубиться. Если между образовавшимися линиями и иными предметами сохраняется промежуток, предписанный изготовителем, то можно обводить фигуру маркером и переходить к следующей стадии.

Диагностика и восстановление панелей косвенного нагрева

Ремонт индукционных варочных панелей под силу лишь опытным электрикам. Без знания материала, с простым мультиметром и пассатижами, операция обречена на провал. При этом, многие проблемы вовсе не являются неисправностями: обычное нарушение режима эксплуатации.

Типовые неисправности индукционных систем нагрева

• Индукционная конфорка либо не включается вовсе, либо питание пропадает сразу после начала работы. Это может быть защитная функция: если вы убираете посуду с плоскости нагрева, или размер не соответствует диаметру конфорки, автоматика блокирует работу. То же самое относится к алюминиевой или медной посуде.
• Эта же проблема (неправильная посуда) может привести к тому, что индукционная конфорка работает не в полную силу.
• Самостоятельное включение нагревателя может быть связано с загрязнениями плиты, или наличием рядом с ней массивного стального (чугунного) предмета.

Настоящие неисправности, не связанные с нарушением режима эксплуатации, проявляются в схеме генератора индуктивного поля. Как мы уже отмечали, обмотка выходит из строя крайне редко.

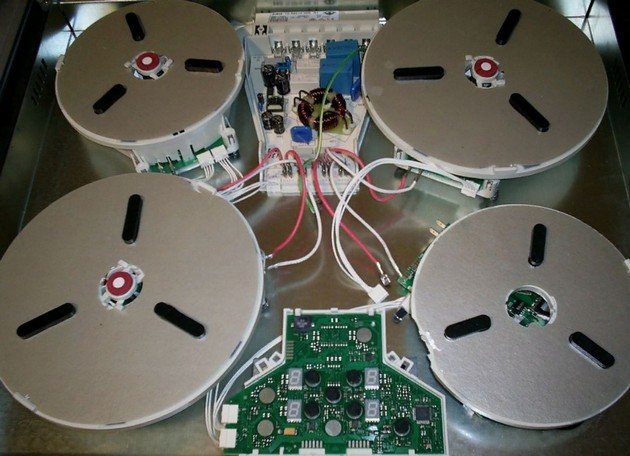

Типовая схема на иллюстрации:

На самом деле, никаких космических технологий тут нет. Трансформатор преобразует напряжение питания, а генератор создает повышенную частоту колебаний электромагнитного поля. После визуального осмотра (на предмет явно «сгоревших» радиоэлементов) генератор проверяется с помощью домашнего осциллографа. Если такой прибор у вас имеется — объяснять принцип проверки генератора индуктивности нет смысла, ваш уровень достаточен для ремонта.

Если вы не имеете достаточного опыта — придется обращаться к мастерам. В любом случае, ремонт отдельного блока не так дорого обойдется, как покупка новой панели.

Как установить варочную панель электрическую

Установка розетки для варочной панели

Большое значение в подключении подобной плиты имеет первоначальная проверка заземления

Второе важное правило – это запрет на использование переходников и удлинителей

Имеет свои особенности и установка розетки для варочной панели. О её местоположении нужно позаботиться еще до начала работ, чтобы этот момент не отвлекал. Лучше всего расположить её ниже уровня столешницы.

Очень часто в таком процессе демонтируется кухонный гарнитур – это необходимо для подготовки нового канала электропроводки, его укрепления и закрытия цементным или шпаклевочным слоем. Только после этого в задней стенке мебели выпиливается отверстие, при помощи которого панель будет подключаться к розетке.

Последующие действия

Они должны идти согласно такой инструкции:

1. Происходит подключение электрического шнура с заземлением к разъемам плиты.
2. Происходит подключение самой панели к коммуникациям. Возможна доработка системы электроснабжения.
3. Идет проверка работоспособности.

Если подключение осуществляется к однофазной сети, то работа дополняется следующими моментами:

1. Прокладывается отдельная электрическая линия (лучше брать провод трехжильный 3х4).
2. Устанавливается специальная розетка с заземлением.
3. Устанавливается защитный автомат.

Доработка электроснабжающей системы тоже очень важна – это существенно снижает как поломку самого прибора, так и риск поражения электрическим током пользователя. Для её проведения следует обращаться к специалистам.

Более наглядно подобный монтаж можно наблюдать на следующем видео:

Как вмонтировать панель в столешницу

Самостоятельное подключение поверхности предварительно требует грамотного монтажа панели в подготовленный вырез кухонного гарнитура.

Монтаж производится в несколько этапов:

1. Определяем будущее место. Размеры определяют линейкой. Наиболее удобно использовать заготовку из картона.
2. Нарисуйте форму панели на доске. Максимум 1 мм может быть оставлен нужно оставить для лёгкого входа изделия в панель.
3. Сверление границ панели. Предварительно просверлить в углах отмеченной формы. Диаметр 9-10 мм. Сверло необходимо взять деревянное или металлическое.
4. Следующим шагом установки варочной панели в столешницу является вырез отверстия при помощи электролобзика. Инструмент вставляется в готовое отверстие, с усилием прижимается к доске, а затем начинайте процесс вырезания. При этом прижимать кисть следует вдоль маркировочных линий на низкой скорости.
5. Надёжно прикрепите её снизу к верхней части стола с помощью набора зажимов. Затем уберите остатки дерева.
6. Оставшуюся щель нужно заполнить специальным силиконовым герметиком.

Процесс монтажа газовой панели Источник stroy-podskazka.ru После установки устройства в гарнитур можно начинать процесс соединения его с электрической сетью.

Нюансы монтажа

Кухонные панели бывают газовые, электрические и индукционные. Каждая из них имеет свои особенности и требует определенного подхода к монтажу. Но есть общие правила, которые относятся ко всем видам кухонных установок.

Перед тем, как приступать к монтажу, нужно убедиться, что будут соблюдены следующие нюансы:

• наличие вентиляционной системы и оборудованная над плитой вытяжка или наличие в окне мощного вентилятора;
• материал столешницы с уровнем жаропрочности не ниже отметки в 100 °C, а сама поверхность не тоньше 25 мм;
• если планируется устанавливать панель между двумя шкафами, расстояние между стенками и плитой делают не меньше 15 см;
• зазор между стеной и плитой должен быть не менее 5 см, а если он меньше, то прокладывается теплоизолирующий материал.

Любое несоответствие в установке оборудования чревато его неправильной работой и возникновением пожароопасной ситуации.

Электрическая панель

Электрические плиты пользуются особой популярностью у пользователей. Они удобные в эксплуатации, долговечные и красивые. В случае их поломки ремонт можно провести своими силами без вызова мастера. Конечно, если нет хотя бы минимальных познаний в области электрики, то лучше предоставить установку и последующий ремонт специалистам.

На задней стенке любой встраиваемой электропанели есть схема, по которой проводят подключение. Если сделать что-то неправильно, это чревато коротким замыканием и некорректной работой конфорок. Некоторые модели оснащены проводом для прямого подключения плиты к щитку. Это освобождает от необходимости проделывать дополнительную электроточку для розетки. Монтаж в таком случае заключается только в подсоединении кабеля к панели, ее установке в проделанное отверстие и герметизации.

Газовая варочная панель

Монтируется газовая плита, встраиваемая в столешницу, самим владельцем оборудования. Но провести подключение и проверить неисправность должен представитель соответствующей службы.

Обычно газовые панели крепятся к столешнице с помощью специальных скоб, которые идут в комплекте. После установки можно подключать кабель электропитания и открывать подачу газа. На этом этапе нужно быть предельно осторожным и учитывать все правила техники безопасности.

Нужно убедиться, что нет утечки. Для этого применяется специальный газовый анализатор или «дедовский» метод. Места соединения панели с трубой смазывают мыльным раствором и открывают газ. Если видно пузырение, значит есть неисправность, которую необходимо устранить.

Правила установки над духовым шкафом

Индукционные панели имеют много преимуществ перед газовыми и электроплитами.

Можно выделить следующие плюсы:

• поверхность быстро нагревается до определенной температуры;
• удобно ухаживать и содержать в чистоте;
• экономия в потреблении электроэнергии;
• отсутствие открытого огня и слишком высоких температур делает технику безопасной для детей.

Встраивать плиту над духовым шкафом нужно с учетом некоторых тонкостей. Духовка должна быть оснащена системой охлаждения и принудительной вентиляцией.

Столешница, в которую будет монтироваться панель, должна быть идеально ровной. Если пренебречь этим правилом, то, возможно, деформация нарушит нормальную работу техники, и она быстро выйдет из строя.

Монтаж и крепление

Выполняя работу по монтажу, соблюдайте главное правило – все этапы производите последовательно, по порядку. Рассмотрим каждый из них:

1. Если планируется установка газовой варочной панели, к ней подсоединяется газовый шланг. На нем имеется накидная гайка, которая закрепляется к резьбовому патрубку, расположенному внизу.

1. Наматывается специальная уплотнительная лента – часто она идет в комплекте с панелью. Важным моментом является цельность уплотнителя, поэтому не режьте его на углах, а просто делайте повороты, концы стыкуйте плотно, чтобы не допустить зазоры.
2. В обработанное отверстие производится врезка варочной панели – нужно ее выровнять, чтобы она располагалась строго по центру. Снизу устройство также фиксируется при помощи саморезов и пластин.

Газовая

Панель вставлена в подготовленное отверстие, прижата и зафиксирована снизу столешницы. Берем острый нож и аккуратно срезаем прокладку, которая была выдавлена. Затем присоединяется другая часть шланга – от плиты к стационарной газовой трубе:

• на резьбу фитинга наносится герметик;
• гайка шланга закручивается при помощи гаечного ключа и туго затягивается.

В данном случае обязательна установка отсекающего крана. Всю работу следует проводить очень внимательно, так как она связана с газовым оборудованием и относится к опасным мероприятиям. Если будут выявлены нарушения самостоятельного монтажа, придется заплатить штраф. И это лишь минимальные потери, связанные с некорректной работой с газом.

Электрическая

Подключать ее следует согласно схеме, которая расположена на обратной стороне панели. Рассмотрим стандартный порядок подсоединения проводов:

• черные и красные – питают электричество, подключите их к аналогичным проводам в распределительной коробке;
• белый – нейтральный, необходим для замыкания цепи, подсоединяется к соответствующему проводу в коробке;
• зеленый – присоединяется к заземлению.

При соединении проводов друг с другом используйте изолирующие колпачки – они предохранят от потенциальной возможности пожара.

Производить монтаж следует аккуратно, чтобы не повредить проводку во всей квартире. Если подключение некорректное, комфорки не будут регулироваться.

Встраиваемая техника удобна, компактна и смотрится очень стильно. Если вы стали счастливым обладателем газовой или электрической варочной поверхности, придется разобраться с правилами ее установки. При наличии необходимых инструментов и смекалки сделать это не составит большого труда. А наши полезные рекомендациями пусть будут у вас под рукой во время этой кропотливой работы.

Подключение установленной варочной панели

Электрическая панель

Точку подключения электрической варочной панели желательно предусмотреть еще до установки кухонного гарнитура. Розетка должна соответствовать всем требованиям электробезопасности:

• иметь линию заземления;
• питающий медный кабель должен иметь сечение не менее 4 кв. мм.

В задней стенке напольного шкафа напротив электророзетки прорезается отверстие такого размера, чтобы рукой можно было легко вставить и вынуть вилку от варочной панели.

Розетки, устанавливаемые для самостоятельного подключения, бывают двух видов:

• трехконтактные;
• четырехконтактные.

Если на проводе варочной панели установлена вилка, то для подключения достаточно воткнуть ее в розетку. Шнур питания должен быть такой длины, чтобы при подключении прибора не был туго натянут.

Вилки и розетки для подключения варочных поверхностей

Для моделей, продающихся без вилки, потребуются определенные действия:

• Если розетка трехконтактная, а в проводе четыре жилы, то потребуется подключение двухфазной модели к однофазной сети. Для этого в шнуре соединяют провода с черной и коричневой изоляцией. Это соединение подключается к фазе розетки. Нулевой синий провод соединяют с нулем розетки, а зелено-желтый провод – с заземлением. Все соединения должны быть надежно заизолированы.
• Если размещение проводов в розетке неизвестно, то при помощи мультиметра необходимо определить фазу и ноль. При необходимости их меняют местами таким образом, чтобы они соответствовали разводке в вилке прибора.

Индукционная панель

Индукционная панель подключается по тем же общим принципам, что и электрическая. Во многих моделях отсутствуют шнуры питания, а установлены лишь клеммы для присоединения внешнего кабеля.

Схема подключения нанесена рядом с клеммной колодкой

Присоединение в этом случае проводится в следующем порядке:

• Удаляется защитная крышка с задней части прибора.
• Внешний кабель пропускается сквозь крышку.
• Шнур подключается к клеммной пластине в соответствии со схемой, прилагаемой к панели.
• Если установлена перемычка, соединяющая ноль и заземление – ее необходимо удалить.

Газовая панель

Бытовой газ является источником повышенной опасности, поэтому к кухонному помещению предъявляются особые требования:

• Наличие вентиляционной вытяжки.
• Приток воздуха не менее 2 куб.м. в час на каждый киловатт мощности панели.
• Расстояние до стены – не менее 130 мм.
• Питающий газовый шланг должен быть размещен таким образом, чтобы не подвергаться излишнему нагреву и обеспечить возможность периодического осмотра проверяющей организацией.

Варочная панель подключается гибким шлангом

Подключение панели проводится сертифицированным специалистом в следующем порядке:

• На места резьбовых соединений наносится уплотнительная фум-лента.
• В газовый шланг вставляются паронитовые прокладки.
• Шланг присоединяется к варочной панели и месту подачи газа.
• Места соединений проверяются на герметичность при помощи мыльной пены.
• Шнур электропитания вставляется во влагозащищенную розетку.

Для эксплуатации газовых моделей необходима их приемка обслуживающей организацией, ответственной за эти работы в районе проживания.

Встроить варочную панель в кухонный гарнитур можно собственными силами, проводя работы тщательно в соответствии с представленными рекомендациями.

В компоновке современных мебельных гарнитуров для кухни предусмотрена встроенная электрическая или газовая плита, варочная поверхность и духовой шкаф которой монтируются отдельно. Встраиваемая панель представляет собой функционально законченное изделие, которое в принципе можно использовать без кухни. В этой статье будет рассказано, как может быть выполнена установка встраиваемой варочной панели и подключение к сети своими руками. Поверхность может быть электрической, газовой или комбинированной, но основные правила, которыми следует руководствоваться при работе, одинаковы для всех вариантов исполнения.

Выпил ниши в столешнице

Размеры ниши должны быть указаны в технических характеристиках панели при её покупке. Однако выпиливать нишу заранее нельзя. Только при наличии панели и предварительного промера самой панели.

Так в документах к электрической панели Gefest ЭС В СНВ3210 указана ниша 562×486 мм (Г×Ш). А защитный кожух панели, к которому производится её крепление, немного меньше ниши указанной в документах. Повторюсь, выпиливать нишу нужно только при наличии панели и предварительного промера самой панели.

Также панель должна вписаться в шкаф кухни. Поэтому вы заранее должны промерить место расположения панели, соответствие размеров панели и нижнего шкафа, над которым панель будет располагаться. Это нужно сделать заранее, чтобы избежать сюрпризов при установке.

Перед выпиливанием ниши под панель, обязательно, наклейте на поверхность столешницы в месте пиления малярный бумажный скотч. Лучше наклеить скотч с обеих сторон столешницы. Скотч нужен, чтобы пила электрического лобзика не делала сколы ламинированого покрытия столешницы.

После приклеивания малярного скотча, делаем разметку ниши. Используем столярный уголок и длинную линейку, чтобы соблюсти правильную ориентацию панели к краям столешницы.

Выпил ниши, делаем электрическим лобзиком. Для пиления нужно заранее приобрести пилки который называются «чистый спил», для твёрдой древесины и ДСП. Минимальная длина пилок для столешниц 26-28 мм – 90 мм, для столешниц толщиной 38 мм – 110 мм.

Для начала пиления в углу разметки сверим отверстие диаметром чуть большим, чем ширина пилки. Пилим нишу аккуратно, не торопясь, строго по линии разметки.

После прохождения второго угла поворота, чтобы выпиливаемая часть не опускалась, мешая пилению, вверните в пропил саморез. Повторять вкручивание самореза после каждого угла поворота.

Ниша готова. Пора делать герметизацию.

Схема подключения газовой варочной поверхности

После того, как газовая плита выбрана, её нетрудно подключить при условии, что подобный агрегат применялся на данной кухне ранее. Подключить газовую варочную панель необходимо при помощи гибкого шланга.

Пример газовой варочной панели Источник t10p.ru

Основное требование безопасности – отключить газовый кран на вводе в квартиру перед началом подключения.

Все современные газовые поверхности снабжаются электрическим розжигом.

Алгоритм, как подключить газовую варочную панель:

1. Черные и коричневые жилы крепятся в вилке к клемме, отвечающей за фазу.
2. Синяя жила соединяется с разъёмом, отвечающим за «ноль».
3. Кабель с жёлто-зелёным цветовым наполнением подводится к заземлению, в центральной части штекера.
4. Осуществляем проверку функционирования розжига в газовой варочной поверхности.

Монтаж газового устройства:

• Установка производится в рабочий стол после выреза прямоугольника нужного размера с помощью проникающей пилы.
• Желательно оставить зазор между панелью и стеной около 5-6 см для простоты установки вспомогательных коммуникаций.

Вид подсоединённой газовой панели снизу Источник kuhnyamy.ru

Стоимость подключения электроплиты

Прежде чем самостоятельно заниматься подключением электроплиты следует позвонить в сервисные центр и поинтересоваться во сколько обойдутся эти работы, выполненные специалистом. При этом владелец бытовой техники избавляется от массы проблем, связанных как с затратами времени, так и с выполнением порой плохо знакомых работ.

Обычно ремонтная мастерская, проводящая электромонтажные работы, берет на себя сервисное обслуживание и гарантийный ремонт изделия.

Например, в Москве, при выполнении всего комплекса работ, стандартные расценки, следующие:

• покупка необходимых материалов и комплектующих (без учета их стоимости) – 350,0 рублей за час затраченного времени;
• установка и подсоединение электророзетки – 450,0…750,0 рублей за единицу (зависит от типа подключения);
• монтаж электропроводки с подключением к щитку 150,0…350,0 рубле за метр погонный;
• установка электроплиты – 1000,0 рублей.

Есть компании, которые предлагают выполнить весь комплекс работ «под ключ», без вмешательства хозяина, за 20,0…50,0 североамериканских долларов. При этом большая цена относится к оборудованию со стеклокерамической варочной панелью.

В провинции цены несколько дешевле. В Красноярске и Новосибирске стоимость электромонтажа и установки начинается от 800,0 рублей. В других областных центрах, в Центральных регионах России, многие фирмы предлагают свои услуги за аналогичные работы в пределах 400,0…500,0 рублей.
