Как правильно подключать точечные светильники

Подготовка к установке и подключению светильника

Основную часть работы по установке и подключению светильника нужно будет сделать до того, как будут поклеены обои и уложена декоративная штукатурка. Прежде всего, потребуется выполнить несколько подготовительных мероприятий:

• Правильно подобрать место установки светильника. Точку установки выбирают соразмерно весу осветительного прибора, его размерам и планируемым функциям;
• Спланировать и вырезать в стене канал для прокладки электропроводки от распределительной коробки к месту установки выключателя и светильника.

Проще всего проштробить канал от коробки к месту подключения бра в кирпичной или гипсоблоковой стене с помощью перфоратора. В крайнем случае монтажный паз под укладку и подключение электропроводки можно выбить за пару часов зубилом и молотком.

Чуть сложнее дело обстоит с бетонными плитами. В этом случае канал до места установки светильника нужно будет резать болгаркой, или прятать жгут под плинтусом, а вертикальные отрезки проводов к точке подключения закрывать декоративными накладками.

Совет! При прокладке проводки к месту подключения светильника используйте традиционные способы разметки с укладкой и поворотами жгута под прямым углом и строго по линии горизонта.

Если стены и потолок предполагается облицевать гипсокартонными плитами, проводку от коробки к месту подключения осветительных приборов нужно будет проложить заранее. Обычно жгуты одевают в гофрированный шланг и привязывают к несущему профилю в пространстве за плитами. В месте установки корпуса бра или плафона в гипсокартонной плите вырезается отверстие, через которое жгут выводится для подключения к внутренней проводке прибора.

Дизайн и стилевые направления

Современные производители предлагают большое количество различных вариантов мебельных светильников, которые при правильном подходе замечательно впишутся в любой интерьер. Интересный прибор подчеркнет самый смелый дизайн. Особым разнообразием отличаются итальянские светильники (точечный свет).

Например, на кухне готовить или убираться будет удобнее, если свет будет холодным, а вот обедать приятнее в «теплом» месте. То же самое и в спальне. Складывать вещи или собирать постель удобнее, когда свет холодный, а читать перед сном – когда он теплый. Собираясь устанавливать светильники, подумайте, для каких целей вам нужен свет в конкретном месте.

В стиле хай-тек лампы холодного цвета подчеркнут хромированные и серо-стальные элементы интерьера. В стиль лофт лучше впишется теплый свет. Необходимо заранее продумать, какие лампы вам необходимы – исходя не только из потребностей, но и из стиля.

С помощью подсветки можно расставить акценты в интерьере. Например, можно подсветить то, что вы хотели бы выделить, что кажется наиболее удачным, и оставить в темноте не самые удачные решения.

Накладные светильники бывают самых разных форм и размеров: треугольные, квадратные или круглые. Вы можете подобрать любые варианты – в зависимости от ваших потребностей и стиля. Кроме того, металлическая фурнитура может быть выполнена под серебро, бронзу или золото. Поэтому подобрать подходящие светильники может любой (даже самый взыскательный) потребитель.

Как установить споты своими руками

Установить осветительные приборы в подвесной потолок очень просто.

Шаг 1. Вам нужно пробросить электрические провода к тем местам, где будут размещены светильники. И это нужно сделать еще до монтажа потолка.

Шаг 2. После завершения этого этапа займитесь отверстиями под споты. Прорежьте их в потолке. Лучше всего использовать для этого круговую пилу. Затем присоедините провода и вставьте осветительные приборы, для этого сожмите фиксаторы и сведите их к верху. Когда вы поместите их в отверстия, фиксаторы следует разжать. Так светильник будет надежно зафиксирован на месте.

Установка точечных светильников в подвесной потолок

Шаг 3. Вкрутите лампы накаливания. С галогенными лампами нужно работать не так, как со стандартными лампами накаливания. Сначала установите втычные разъемы, а потом вставьте лампы в светильники. Для фиксации используйте стопорные колечки, производители дополняют ими каждый комплект осветительных приборов.

Шаг 4. Не забывайте о защите, работайте в перчатках из ткани. К стеклу галогенных ламп не рекомендуется прикасаться голыми руками, ведь изделия могут преждевременно потерять работоспособность.

Как сделать разметку

Поскольку все точечные споты вам придется внутрь, неудивительно, что угол освещения помещения будет ограничен. Около светильника он достигает 30 градусов, а затем, на небольшом расстоянии, свет рассеивается. Чтобы не было теней, а комната была залита ярким светом, располагайте осветительные приборы таким образом, чтобы потоки света пересекались. Эта хитрость позволит добиться того, что помещение будет освещено равномерно. Например, в комнате потолки стандартной высоты, тогда от края стены следует отступать на 60 сантиметров. Споты размещайте друг от друга на расстоянии 1 м.

Популярные варианты расположения точечных светильников

Перед началом работ нанесите метки. Их легко сделать, используя отрезки изоляционной ленты. Отрежьте две небольшие полоски и наклейте их крест-накрест в том месте, где собираетесь установить светильник. Повторите действие, количество наклеек должно соответствовать количеству светильников.

Когда вы сделаете разметку, посмотрите на расположение меток. Это нужно сделать после того, как крестики будут равномерно распределены по потолку. Возьмите рулетку и измерьте расстояние между соседними метками. Сделайте коррекцию, если это необходимо.

Не помещайте светильники в места стыка двух панелей. Когда разметка будет завершена, можно переходить к следующему этапу.

Разметка потолка под светильники

Как сделать отверстия под споты

Для того чтобы сделать отверстия, приготовьте следующие инструменты.

1. Приобретите электрическую дрель. Если ее нет, используйте обычный шуруповерт.
2. Приготовьте коронку. она должна быть по дереву. Ориентируйтесь на диаметр спотов, обычно он равен 6,8 сантиметрам.

Коронку вставьте в электроприбор, вырежьте с ее помощью отверстия. Если коронки нет, то круги будет сделать тяжелее. В этом случае купите сверло по дереву или металлу. Также понадобится канцелярский нож.

Коронка для гипсокартона

Нарисуйте круг требуемого диаметра. Он должен быть чуть меньше диаметра наружной части осветительного прибора, тогда светильник не провалится внутрь. Просверлите отверстие, используя тонкое сверло. Канцелярским ножом удалите заусенцы на поверхности материала. Когда все отверстия будут готовы, можно переходить к следующему этапу.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

• проектирование и разметка;прокладка и протяжка кабелей в места монтажа;выполнение отверстий и подключение;тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами — 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда.

Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами.

Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой — кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота.

Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Проблемы связанные с заменой

Размеры типичной капсульной ГЛН с цоколем G9 составляют: длина — 53 мм, диаметр цилиндрической части — 18 мм. Для цоколя G4 типичные размеры колбы: длина — 32 мм, диаметр — 8 мм. Для сравнения, типичная лампа накаливания с цоколем E27 имеет высоту 110 мм, а диаметр шарообразной части составляет 60 мм. Из-за маленьких размеров в ретрофитах G9 и G4 можно разместить только самый простой драйвер, который не позволяет обеспечить стабильность тока, протекающего через светодиоды. Малые размеры корпуса ограничивают параметры применяемых компонентов, например, емкости сглаживающих конденсаторов. Самые дешевые ретрофиты G9 и G4 построены по бездрайверной схеме, характеризующейся высоким уровнем пульсаций. Простейший драйвер, а также бездрайверная схема требуют электрической изоляции светодиодов для предотвращения поражения пользователя электрическим током при их случайном касании.

Если предположить, что светодиодный ретрофит должен по форме и размерам соответствовать аналогичной лампе накаливания или ГЛН, площадь поверхности ретрофита E27 приблизительно в 6 раз больше, чем у G9 и в 20 раз больше, чем у G4. Чем меньше площадь поверхности, тем хуже способность отводить тепло.

Тем не менее, дать приблизительную оценку параметров светодиодных ламп G9 и G4 можно по их конструкции. Следующим шагом может стать приобретение одного экземпляра на пробу, а, если он себя хорошо зарекомендует, и недостающих до нужного количества ламп.

Что нужно знать, прежде чем приступить к монтажу

Давайте рассмотрим процесс монтажа встраиваемых точечных светильников в разные материалы. Прежде чем приступить к монтажу, нужно определить диаметр отверстий под точечные светильники. Это нужно для правильного подбора инструмента, которым вы будете их делать, например, коронок. Далее, составьте схему расположения точечных светильников на потолке для правильной разводки. Если потолок будет натяжной, то следует помнить, что точки нужно крепить к потолку основному. Для этого понадобится ударная дрель или перфоратор и набор крепежных материалов. Полностью собрать потолочный встраиваемый светильник получится только после проделывания всех отверстий, разводки провода по подвесному потолку и сборки схем.

Алгоритм установки в потолки из гипсокартона, пластика, МДФ или дерева

Эти материалы объединяет два фактора – их используют для подвесных потолков и декоративной отделки стен и то, что они достаточно легко поддаются обработке.

1. Определитесь со схемой расположения светильников по потолку.

Схемы расположения светильников по потолку

2. Сделать разметку потолка, для этого можно в места установки будущих спотов приклеить куски изоленты крест-накрест, или же нанести метки маркером или карандашом.

3. Определить размеры точечных светильников. Это нужно для того, чтобы подобрать диаметр коронки, которой будут сверлить отверстия в гипсокартоне (или другом материале потолка).

4. Отверстия быстрее и удобнее всего сверлить коронкой по дереву или биметаллической коронкой. Они бывают любых диаметров и часто продаются наборами.

Набор коронок по дереву для точечных светильников

5. После того как отверстия сделаны, нужно пробросить кабель к каждому из светильников. Для этого предварительно подготавливают основной питающий кабель или кабеля от выключателей для каждой из групп светильников. Далее, в зависимости от выбранного варианта подключения (звезда или шлейф) в отверстие, где будет стоять светильник, заводят жесткий кабель или проволоку с крючком на конце. Его направляют к тому месту, где находится кабель, от которого будет запитана точка. Там цепляют крючком-протяжкой питающий кабель и протягивают его к светильникам.

Монтаж светильника, проводки и источника питания

6. Когда питание ко всем светильникам и другим элементам подсветки протянуто, монтируем сами осветительные приборы согласно их конструкции и инструкции. Обычно есть два подпружиненных фиксирующих упора, их сжимают пальцами и вводят прибор в отверстие, после чего светильник можно отпустить и он сядет на свое место. Остается только установить декоративные элементы, если они есть.

Монтаж завершен.

Порядок действий при монтаже

В натяжные потолки

Прежде чем начинают установку светильников для натяжных потолков натягивают своеобразные маячки – нитки между стенами, с их помощью указывают уровень натяжного потолка, это нужно, чтобы потом полотно не было натянуто на светильниках, а было ровным. Это необязательно, но так будет быстрее убедиться в том, насколько ровно происходит установка встраиваемых светильников.

Монтажные платформы для установки точек в натяжном потолке

После разметки монтируют опорные платформы для установки точечных светильников в натяжной потолок. Монтажные платформы универсальны, имеют круглую форму с формовкой в виде концентрических окружностей разных диаметров, что позволяет вырезать нужный для ваших светильников.

Вырезание нужного диаметра для установки точки в платформу

Следующим шагом является разводка электропроводки по спотам и подключение источников питания, если это необходимо.

Установка светильника в кольцо на полотне потолка

Последний шаг производится после того как полотно натянуто. В местах напротив монтажных платформ клеят кольца и по их внутреннему контуру прорезают в полотне отверстие. Кольцо удерживает полотно, предотвращая разрывы. Монтажные платформы легко найти под полотном, если они выставлены по уровню, просто слегка прощупывают последнее. Когда отверстие сделано у вас появится доступ к проводам для подключения светильника. Проведите подсоединение и установите светильник через кольцо в монтажную платформу.

Технические особенности

Расположение осветительный приборов на натяжном полотне рассчитывается еще на стадии замера. Само покрытие нуждается в предварительном раскрое, при котором учитываются все возможные отверстия:

• для труб;
• для дымоуловителей;
• для вентиляции;
• для камер видеонаблюдения;
• для крюков для различных подвесов (например, плетеных подвесных качелей)
• для подвесных люстр;
• для точечных светильников.

Уже натянутое полотно нельзя разрезать самостоятельно, поэтому необходимо уже при заказе четко понимать, что и где будет располагаться. Как правило, в монтажных организациях знают, как правильно расположить светильники на натяжном потолке. При этом часто заказчику предлагают шаблонные варианты из каталога выполненных работ, однако ими далеко не исчерпываются возможности светового дизайна.

Габариты и форма

Точечные светильники идеально подходят в качестве дополнительного освещения в больших комнатах. Сюда относятся:

гостиная

А в качестве основного источника освещения, они подойдут для небольших помещений:

ванная

Почему именно так? Во-первых, у любого точечного светильника существует определенный размер внутренней части, которая прячется в нише.

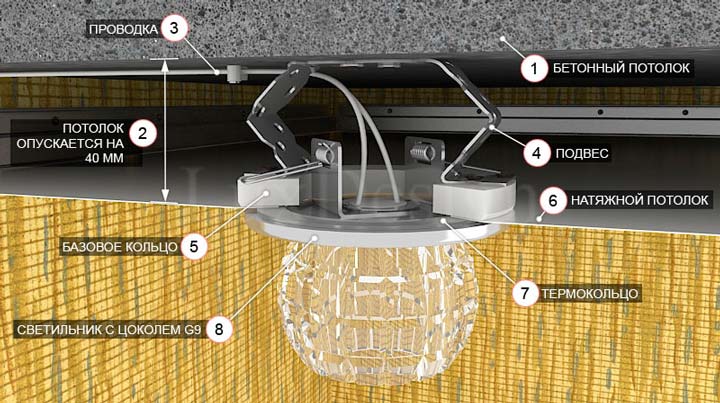

Из-за этого приходится уменьшать общую высоту потолка в комнате. Размер ниши будет зависеть от типа спота.

Поэтому при покупке в магазине, обращайте внимание не только на то, как они светят или дизайн самого плафона, но и на габаритные размеры. Иначе вы будете неприятно удивлены уменьшением размеров своей комнаты

Например:

для светильников с лампами накаливания потолок опустится на целых 12см

Считается не совсем удачным решением, опускать потолок на 12см во всей комнате. В этом случае, правильным будет в качестве основного освещения выбрать люстру, или один большой потолочный светильник, который крепится к нулевой отметке.

А точечные делать в качестве дополнительных. При этом опустив для них потолок, лишь в необходимых участках комнаты.

В санузлах, натяжной потолок монтируется по всему периметру и изначально опускается на определенную высоту. В результате образуется та самая ниша, идеально подходящая для встраиваемых спотов.

Однако, если ваш санузел имеет королевские размеры, то и здесь имеет смысл поступить также, как и в больших комнатах. То есть, основная точка освещения по центру, плюс дополнительные по периметру.

Также встраиваемые светильники идеально подойдут для маленьких и продолговатых коридоров. Их легко можно распределить по всей площади, и тем самым добиться равномерного освещения.

Фактически коридор – это проходная зона

И заниженный потолок здесь, не особо привлечет к себе внимание

Одна из немаловажных ошибок, которая может испортить весь дизайн – цвет корпусов точечных светильников.

Самым простым и подходящим под любой стиль помещения будет спот белого цвета.

В отличие от точечных моделей золотого, серебряного или бронзового цвета.

Расстояния между светильниками и отступы

Вот основные расстояния, которых следует придерживаться при выборе места расположения точечных светильников в натяжном потолке:

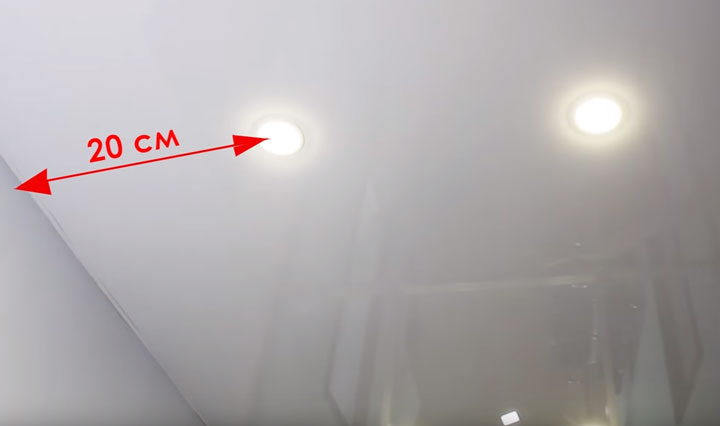

от края стены до первого светильника нужно соблюдать минимальный отступ в 20см

Рекомендации по расположению

В больших по площадях помещениях с центральной люстрой, светильники следует установить в углах и наименее освещенных участках потолка.

Поперечное освещение в узкой комнате, зрительно ее расширит.

А при использовании 20 и более светоточек, рекомендуется их группировать по зонам с отдельным, независимым питанием.

При монтаже люстры, ее располагают как обычно по центру. Относительно этой точки и выстраивается вся дальнейшая композиция. При этом она может быть:

симметричной

Однако независимо от этого, люстра всегда является отправной точкой для всей картины.

Классификация потолочных спотов

Потолочные светильники широко распространены и могут иметь различную конфигурацию. Основными отличительными особенностями светильников по конструкции, кроме внешнего вида, являются их способ монтажа и тип используемых ламп.

По способу монтажа выделяют потолочные светильники:

1. Встраиваемые: часто используются в сочетании с натяжными или навесными потолками, выглядят очень эстетично, компактно и отличаются простым способом монтажа.
2. Подвесные: в широком смысле не являются спотами, а принадлежат к группам люстр, бра и прочим. Часто применяются для декоративного освещения или при монтаже к стандартным потолкам и креплениям люстр от застройщика.
3. Накладные: крепятся непосредственно к потолку с помощью дюбелей и саморезов.

По типу используемых ламп:

1. Галогенные: являются эффективными и экологичными лампами с большим сроком эксплуатации и высокой светоотдачей, но имеют существенные недостатки, как высокое потребление электрической энергии, нагрев и большая чувствительность к перепадам напряжения в сети.
2. Светодиодные: безопасные и энергоэффективные осветительные приборы, имеют большой срок службы и широкий спектр световой температуры, мало нагреваются и обладают большим коэффициентом полезного действия. Недостатками данного типа являются: мерцание ламп при покупке дешевых китайских светильников неизвестных производителей (влияет на зрение и усталость глаз) и более высокая цена, по сравнению с другими вариантами.
3. Лампы накаливания: теряют свою популярность ввиду того, что являются неэкономичными и недолговечными устройствами, имеют низкий КПД, нагреваются, но до сих пор используются многими потребителями из-за очень доступной цены.
4. Люминесцентные: также, как и светодиодные – очень эффективны и экономичны, обладают более доступной ценой. Минусом данных ламп является их небезопасность при повреждении (содержит ядовитые пары ртути и аргона) и неэкологичность.

Как правильно рассчитать освещенность помещения

Нормативные документы предписывают для помещения санузла норму 200 Лк. Если площадь помещения равна 10 м², то для него требуется 200×10=2000 Лм (если перевести в световой поток). Пересчитаем этот показатель на мощность приборов, в Ватты.

Для потолочных светильников поток света является прямым, а значит 200 Лм/м² = 200Лк. Зная, что лампа накаливания мощностью 75 Вт излучает поток света, равный 935 Лм, можно утверждать, что для площади 10 м² почти достаточно двух лампочек. Аналогично можно рассчитать количество источников света другого типа – галогенных, люминесцентных, светодиодных. Последние являются наиболее экономичными, потому приобретают все большую популярность.

Расположение точек должно быть таким, чтобы освещались все функциональные зоны

Как корректно подключить светильник в ванной

Часто потолок делают из бесшовных пластиковых панелей. Их крепят к деревянной обрешетке (или обрешетке из металлических профилей). Расстояние от основания (бетонного перекрытия) до обрешетки должно быть таким, чтобы там помещалась скрытая часть светильников.

В тех местах, где намечена установка источников света, панели прорезают строительным ножом. Отверстия должны быть такого диаметра, чтобы неровные кромки пластика закрывались декоративной накладкой. Жилы кабеля подключают к клеммам прибора, который фиксируют на потолке с помощью пружинных защелок.

Светильник фиксируется

Другой способ отделки предполагает использование влагоустойкого гипсокартона. Это возможно в помещениях с хорошей вентиляцией. Гипсокартон крепят к обрешетке на необходимом расстоянии от основания. Отверстия в нем прорезают с помощью коронки-насадки и электрической дрели. Они получаются с ровными краями. Установка осветительных элементов выполняется аналогично вышеописанному способу.

Изготовление отверстий

Третий способ отделки – с помощью натяжной пленки из поливинилхлорида. Все подготовительные работы выполняются так же, как и в случае отделки потолка гипсокартоном и пластиком. Но на стадии установки света понадобятся специальные пластиковые кольца. Их диаметр соответствует диаметру скрытой части корпуса. Кольца крепятся к пленке, которую прорезают острым ножом

Действуйте осторожно: случайное прикосновение к пленке острой кромкой ножа может испортить потолок. Кольца из плотного пластика необходимы для того, чтобы пружинные защелки надежно держали точку

Желательно устанавливать светодиодные лампы: они практически не нагреваются, не опасны для пленки из поливинилхлорида.

Светильник на потолке из пленки ПВХ

Установка светильника в ванной может быть выполнена самостоятельно, если хозяин дома знаком с нюансами электромонтажных работ, основами электротехники, если нет, то стоит пригласить специалистов.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль

Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

• Скрутить фазы между собой, и к ним подсоединить один из проводов от люстры. В этом случае для выключения придется переводить в положение «выключено» обе клавиши, а включаться освещение будет от любой из них.

• Соединить провод с одной из фаз, вторую заизолировать. Тогда рабочей будет только одна клавиша. Вторая  — пустовать.

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Подключение пятирожковой люстры к двойному (двухклавишному) выключателю

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль

В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль»

 Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Перед тем как подключить люстру, проводники группируют

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2.  Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто

Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному

Схема подключения люстры в этом случае показана на рисунке ниже.

Схема подключения люстры к одноклавишному выключателю

При таком включении одновременно загораться будут все лампочки.

Особенности установки трансформатора

Для подключения нескольких галогенных источников света на 12 вольт к одному понижающему трансформатору используют несколько популярных вариантов:

• в разрыв одноклавишного выключателя;
• с помощью объединения галогенных ламп в отдельные группы.

В стандартной схеме подключения оранжевый и синий провода подсоединяются на первичные зажимы L и N входа преобразователя. В свою очередь, галогенные лампы подсоединяются на вторичные клеммы выхода понижающего трансформатора. При этом прокладка проводов должна выполняться медными кабелями соответствующего сечения, что обеспечит минимальные потери энергии.

Чтобы достичь равномерности свечения галогенных источников света их подключение производится идентичными проводниками по параллельной схеме. При этом сечение проводов должно составлять минимум 1,5 мм квадратных. Если необходимо подключение большого количества групп, параллельно соединённых галогенных ламп, а клемм на выходе понижающего преобразователя недостаточно, то в магазинах электрических запчастей продаются дополнительные клеммы, главное, чтобы хватило мощности прибора.

Также немаловажное значение играет длина проводки в идеале она должна составлять не более 3 м. Такие параметры считаются оптимальными для снижения энергопотерь и предотвращения нагрева проводников

Очень длинная проводка сильно греется, отдавая часть тепла галогенным светильникам, которые по этой причине могут часто выходить из строя или иметь разную степень свечения. В ситуации, когда уменьшение длины электрических проводов по какой-либо причине невозможно, увеличивают сечение последних.

Особенности подсветки натяжного потолка

К осветительным приборам, помимо степени освещенности, предъявляется еще и требование, связанное с равномерным распределением света. Все дело в ощущениях – слишком яркий или тусклый свет будет чрезмерно напрягать глаза, и весь комфорт от пребывания в помещении сведется к нулю. Следовать данным требованиям, используя классические лампы накаливания, невозможно – даже хорошая люстра, оборудованная такими лампами, не сможет обеспечить комфортное освещение комнаты.

Избавиться от подобных проблем в случае с натяжными потолками можно при помощи точечных светильников. Монтаж точечных светильников в натяжной потолок обеспечивает равномерное и полноценное освещение в той зоне, где они установлены. Свет при этом получается довольно мягким и ненавязчивым, поэтому ни о каком дискомфорте не может быть и речи.

Установка светильников на натяжные потолки всегда выполняется совершенно одинаково. Опорой для крепления светильников является стойка, которая устанавливается на основном потолке. Когда полотно натяжного потолка смонтировано, в нем вырезаются отверстия подходящих размеров, которые фиксируются специальными кольцами. В данных отверстиях при необходимости устанавливаются термоизоляционные кольца, и после этого в каждое из них вставляется по точечному светильнику.

Переделка блока питания своими руками

Для работы галогенных ламп начали применяться импульсные источники тока с высокочастотным преобразованием напряжения. При домашнем изготовлении и налаживании довольно часто сгорают дорогостоящие транзисторы. Так как питающее напряжение в первичных цепях достигает 300 вольт, то к изоляции предъявляются очень высокие требования. Все эти трудности вполне можно обойти, если приспособить готовый электронный трансформатор. Он применяется для питания 12-вольтовых галогенок в подсветке (в магазинах), которые запитываются от стандартной электросети.

Существует определенное мнение, что получить самодельный импульсный блок питания – дело нехитрое. Можно лишь добавить выпрямительный мост, сглаживающий конденсатор и стабилизатор напряжения. На самом деле все обстоит куда сложнее. Если к выпрямителю подключить светодиод, то при включении можно зафиксировать только одно зажигание. Если выключить и включить преобразователь в сеть снова, повторится еще одна вспышка. Чтобы появилось постоянное свечение, необходимо к выпрямителю подвести дополнительную нагрузку, которая, отбирая полезную мощность, превращала бы ее в тепло.

Один из вариантов самостоятельного изготовления импульсного блока питания

Описываемый блок питания вполне можно изготовить из электронного трансформатора мощностью 105 Вт. Практически этот трансформатор напоминает компактный импульсный преобразователь напряжения. Для сборки дополнительно понадобится согласующий трансформатор Т1, сетевой фильтр, выпрямительный мост VD1-VD4, выходной дроссель L2.

Схема двухполярного блока питания

Такой аппарат стабильно функционирует длительное время с усилителем низкой частоты мощностью 2х20 ватт. При 220 В и силе тока 0,1 А выходное напряжение будет 25 В, при увеличении силы тока до 2 ампер напряжение падает до 20 вольт, что считается нормальной работой.

Ток, минуя выключатель и предохранители FU1 и FU2, следует на фильтр, защищающий цепь от помех импульсного преобразователя. Середину конденсаторов С1 и С2 соединяют с экранирующим кожухом блока питания. Потом ток поступает на вход U1, откуда с выходных клемм пониженное напряжение подается на согласующий трансформатор Т1. Переменное напряжение с другой (вторичной обмотки) выпрямляет диодный мост и сглаживает фильтр L2C4C5.

Самостоятельная сборка

Трансформатор Т1 изготавливается самостоятельно. Число витков на вторичной обмотке влияет на выходное напряжение. Сам трансформатор выполнен на кольцевом магнитопроводе К30х18х7 из феррита марки М2000НМ. Первичная обмотка состоит из провода ПЭВ-2 диаметром 0,8 мм, сложенного вдвое. Вторичная обмотка состоит из 22 витков провода ПЭВ-2, сложенного вдвое. При соединении конца первой полуобмотки с началом второй получаем среднюю точку вторичной обмотки. Дроссель также изготавливаем самостоятельно. Его наматывают на таком же ферритовом кольце, обе обмотки содержат по 20 витков.

Сглаживающие конденсаторы С4 и С5 состоят из трех параллельно включенных К50-46 емкостью по 2200 мкФ каждый. Такой способ применяется, чтобы снизить общую индуктивность электролитических конденсаторов.

На входе блока питания лучше будет установить сетевой фильтр, но возможна работа и без него. Для дросселя сетевого фильтра можно использовать ДФ 50 Гц.

Все детали блока питания располагаются навесным монтажом на плате из изоляционного материала. Полученная конструкция помещается в экранирующий кожух из тонкой листовой латуни или луженой жести. В нем не забудьте просверлить отверстия для вентиляции воздуха.

Правильно собранный блок питания не нуждается в налаживании и начинает сразу же работать. Но на всякий случай можно проверить его работоспособность с помощью подключения на выход резистора сопротивлением 240 Ом, мощностью рассеяния 3 Вт.
