Термостаты могут иметь разную конструкцию. Большинство отечественных машин оснащается простым механическим термостатом с одним или двумя клапанами. В автомобилях зарубежного производства чаще устанавливаются устройства с электронным блоком управления. Они отличаются повышенной точностью и эффективностью, но чаще выходят из строя. Кроме того, для их диагностики может понадобиться специальное оборудование, которое вряд ли есть в арсенале рядового водителя.

Подобрать подходящий вариант для вашего автомобиля, установить новые детали, залить свежий тосол и провести комплексную диагностику ДВС вам помогут наши специалисты.

Механические терморегуляторы для батарей отопления

Конструкция терморегулятора для отопительного оборудования зависит от типа системы теплоснабжения. Разработаны устройства для однотрубных и двухтрубных способов разводки контуров. Состоят они из чувствительной головки и клапана, которые функционируют без источника электропитания — между ними имеется автоматическая взаимосвязь.

Термическая головка в свою очередь имеет регулятор, привод и жидкостный элемент, который можно поменять на газовый или упругий. При выборе терморегулятора следует учитывать результаты термодинамических и термостатических вычислений и показатели функционирования конкретной системы.

Механический термостат состоит из:

• термоклапана для радиатора отопления;
• термоэлемента;
• термочувствительного элемента;
• золотникового клапана;
• разъема;
• накидной гайки;
• фиксирующего кольца;
• передающего штока;
• шкалы;
• компенсационного механизма.

У термоэлемента имеется цилиндр (сильфон) с гофрированными внутренними стенками. Внутри у него находится среда, реагирующая на изменение температуры окружающего пространства. В случае роста температуры увеличивается объем жидкости и сильфон растягивается.

Установка термостата

Перед установкой терморегулятора отключаем подающий стояк. Сливаем воду из отопительной системы.

Установочные работы производятся так:

• • отрезаем горизонтальные подводки на определенном расстоянии от батареи;
  • снимаем с батареи отрезанную трубу и краник;
  • открепляем хвостовики и гайки от клапана термостата и запорного крана;
  • заворачиваем их в пробки радиатора;
  • проводим сборку трубной обвязки и ставим все на запланированное место;
  • соединяем обвязку с находящимися по горизонтали трубами подводки, которые присоединены к стояку.

Если речь идет об однотрубной системе, при подключении термостата понадобится замена схемы подключения батареи. Для этого нужно установить перемычку для стыковки обратной и прямой подводки устройства. Такая перемычка, именуемая байпасом, дает возможность передвижения теплоносителю, если понадобится перекрыть отопление терморегулятором. Для осуществления схемы нужно снять прибор, не забыв перекрыть вентили.

Контролировать поступление теплоносителя в батарею в двухтрубной схеме можно, если применить термостат радиатора, поставленный на верхней подводке.

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Разновидности терморегуляторов

Терморегуляторы для отопления

Для того чтобы при необходимости регулировать температуру теплоносителя внутри системы, потребителям предлагаются специальные автоматические устройства. Они включают в себя терморегуляторы для отопления, представленные на рынке тремя разновидностями. Каждая из них отличается особенностями приема внутреннего сигнала, который может исходить:

• От воздуха внутри дома. На сегодняшний день это самые прогрессивные и современные устройства, реагирующие на температуру помещения, а не на степень нагревания приборов отопления. Такое устройство монтируется внутри дома и напрямую связано с системой включения и выключения котла при помощи специального кабеля, передающего сигнал. При этом вся система экономична и эффективна.
• От теплоносителя. Данный терморегулятор относится к категории морально устаревших моделей. Применяется он сегодня редко как неэффективное устройство, реагирующее только на температурные показания теплоносителя.
• От воздуха снаружи дома. Это одно из наиболее современных устройств. Датчик устройства устанавливается на улице, мгновенно реагирует на малейшие изменения температуры наружного воздуха и корректирует температурный режим в доме. Данная система значительно экономит газ, а значит, и ваши деньги.

Существует еще одно разделение термодатчиков — по конструктивным особенностям и типу получения сигнала. Стоит рассмотреть все виды, чтобы выбрать наиболее подходящий вариант.

Терморегулятор прямого действия

Данный терморегулятор — наиболее простой тип автоматического управления для бытовых систем отопления. Его монтируют непосредственно в трубопровод.

Здесь он перекрывает клапаном сечение трубы и при необходимости, увеличивая или уменьшая его, дает возможность пройти по радиаторам тому или иному объему теплоносителя.

Терморегулятор непрямого действия

Такие терморегуляторы монтируются непосредственно около приборов водяного отопления. Благодаря им можно следить за температурой воды в бойлерах.

В таком случае придется дополнительно приобрести погружные или выносные датчики, которые располагаются непосредственно в воде.

Приборы с электрическим управлением

Как правило, данный тип приборов используется в лучевой отопительной системе, когда с одного коллектора разводка выполняется во все помещения дома.

Главное преимущество этого устройства заключается в том, что термостат с датчиком устанавливают в помещении, где измеряется температура.

Цифровой терморегулятор

Это достаточно эффективный терморегулятор, который производители постоянно усовершенствуют и тем самым делают систему отопления более удобной для управления.

Датчик прибора мгновенно реагирует на изменения температуры и передает устройству сигнал.

Электрический прибор

Электронные, программируемые терморегуляторы Energy

Электрический терморегулятор нашел свое применение во всех типах отопительных сетей. Используется он не для перекрытия подачи теплоносителя непосредственно в трубах, а в качестве регулятора.

Он воздействует, например, на горелку котла или же на циркуляционный насос, периодически включая или выключая его. Это достаточно эффективный метод, поскольку такие устройства не врезаются в саму систему отопления, а подключаются к оборудованию как элемент, разъединяющий электрическую схему.

Инструкция по установке терморегулятора

Клапан термостата конструктивно имеет две резьбы. Одна — в корпусе самого клапана, а вторая — на разъемном соединении с накидной гайкой (на американке). Поэтому перед тем, как установить терморегулятор на батарею отопления, для выполнения монтажа необходимо приготовить разводной и трубный (газовый) ключ. Паковка накидной гайки американки выполняется при помощи шестигранного или специального ключа.

Так же потребуется начесной лен (пакля) и сантехнический силикон. Использовать ленту ФУМ для уплотнения резьбовых соединений на системах отопления нельзя. Такая паковка обязательно даст течь после прогрева батарей во время отопительного сезона. Лента ФУМ применяется на водопроводах холодной воды и газопроводах.

Схема установки.

Терморегулятор, расположенный близко к отопительному прибору, работает нестабильно из-за более высокой температуры нагрева. Поэтому рекомендуется купить дополнительно муфтовый удлинитель диаметром 1/2″ и длиной 30-40 мм. Возможно, что для укорачивания труб и дополнительной нарезки резьбы потребуется болгарка и резьбонарезная плашка.

Монтаж регулятора механического типа

Начинать работу нужно со слива воды из отопительного радиатора. В системах индивидуального отопления это сделать не сложно, поскольку несколько батарей обычно находятся на одном уровне и имеют отключаемую линию. Слив воды можно сделать, выкрутив заглушку в нижней пробке отопительного прибора, предварительно сбросив давление через кран Маевского или дренажный вентиль.

После слива воды:

• застелите пол тряпками, поскольку возможно поступление воды из труб;
• демонтируйте верхний шаровый кран или вышедший из строя старый клапан;

• приложите устанавливаемое устройство вместе с удлинителем к освободившемуся месту и проверьте соответствие размера;
• при недостатке свободного места для выполнения монтажа отрежьте часть трубы и нарежьте резьбу;
• разберите разъемное соединение на клапане терморегулятора;
• накрутите паклю на наружную резьбу американки и промажьте ее силиконом;
• соедините клапан и удлинитель;

• закрутите удлинитель с американкой в пробку батареи;
• смонтируйте клапан на трубу и скрутите его с накидной гайкой.

Далее поставить регулирующую головку на клапан. Технология монтажа у разных моделей может разниться. В некоторых случаях это делается при помощи крепежного зажимного кольца, есть резьбовые накрутки и пластиковые защелки. Поэтому внимательно прочитайте инструкцию изготовителя.

Настройка электронного терморегулятора

Поскольку корпус электронного термостата конструктивно ничем не отличается от механического, то писать об этом повторно не имеет смысла. После установки запорно-регулирующего корпуса:

снимите крышку корпуса и установите батареи в предназначенный для этого отсек;

• включите электронный блок на тестовую проверку;
• на следующем этапе необходимо установить время по тому же принципу, что и в обычных цифровых часах — используйте стрелки и кнопку ОК;

• установите дату, что требуется для нормальной работы устройства;
• после подтверждения первичных настроек на экране должна появиться буква М;
• при помощи шестигранного ключа установите на клапан адаптер, который имеет внешнюю резьбу;

• накрутите электронную головку на адаптер и хорошо затяните, чтобы добиться хорошей фиксации;
• нажмите среднюю кнопку и удерживайте 3 секунды, пока не появится функциональное меню;
• нажмите на эту кнопку еще раз, после чего вы сможете задать нужную температуру.

Все предустановленные программы после этого запустятся автоматически. Персональная настройка производится в соответствии с инструкцией по эксплуатации. Установка регулятора температуры и его настройкой не входят в категорию сложных технических работ. Поэтому монтаж можно выполнить своими руками, а регулировку по приведенной инструкции или сопроводительным документам производителя.

Виды термоголовок и принцип их работы

Термоголовки относятся к запорно-регулирующей арматуре.

Существует три вида термостатических головок:

• ручные;
• механические;
• электронные.

Функции во всех одинаковые, но способы реализации отличаются. В зависимости от последнего параметра они обладают разными возможностями.

Что представляют собой ручные термоголовки?

По конструктивному исполнению термостатические головки дублируют стандартный кран. Путем поворота регулятора, можно регулировать объем теплоносителя, транспортируемого по трубопроводной магистрали.

Настроив термостат всего на 1° ниже, за год вы сможете сэкономить 6% от суммы, которую вам приходится платить за электроэнергию за год

Монтируют их вместо шаровых кранов по противоположным сторонам от радиатора. Они надежные и недорогие, но управлять ими придется вручную, а крутить каждый раз вентиль, полагаясь исключительно на свои ощущения, не очень комфортно. В основном такие термоголовки устанавливают на чугунные батареи.

Если переключать шток клапана несколько раз в день, маховик вентиля ослабнет. В результате термоголовка быстро выйдет из строя.

Особенности механических термоголовок

Термоголовки механического типа имеют более сложную конструкцию и установленную температуру они поддерживают в автоматическом режиме.

В основе устройства — сильфон в виде небольшого гибкого цилиндра. Внутри него температурный агент в жидком либо газообразном виде. Как правило, он обладает высоким значением коэффициента теплового расширения.

Как только заданный температурный показатель превышает норму, под влиянием внутренней среды, сильно увеличившейся в объеме, шток начинает двигаться.

В результате сечение проходного канала термоголовки сужается. При этом происходит уменьшение пропускной способности батареи, а, следовательно, и температуры теплоносителя до установленных параметров.

По мере остывания жидкости или газа в сильфоне, цилиндр теряет свой объем. Шток поднимается, увеличивая дозу теплоносителя, проходящего через радиатор. Последний понемногу разогревается, равновесие системы восстанавливается и все начинается сначала.

Положительный результат будет только тогда, когда терморегуляторы имеются во всех комнатах и на каждом радиаторе.

Более популярны устройства с сильфонами, наполненными жидкостью. Хотя у газов реакция и более быстрая, но технология их производства довольно сложная, а разница в точности измерения составляет всего 0,5%.

Механический регулятор в использовании более удобен, чем ручной. Он полностью отвечает за микроклимат в помещении. Существует много моделей такого термоклапана, отличающихся друг от друга способом подачи сигнала

Термостатическую головку монтируют так, чтобы она была ориентирована в сторону помещения. Это повысит точность измерения температуры.

Если для такой установки нет условий, монтируют терморегулятор с выносным датчиком. С термоголовкой его соединяет капиллярная трубка длиной от 2 до 3 м.

Целесообразность применения выносного датчика обусловлена следующими обстоятельствами:

1. Отопительный прибор помещен в нишу.
2. Радиатор имеет размер в глубину 160 мм.
3. Термоголовка скрыта за жалюзи.
4. Большая ширина подоконника над радиатором, при том что дистанция между ним и верхом батареи меньше 100 мм.
5. Устройство балансировки расположено вертикально.

Все манипуляции с радиатором будут выполняться с ориентацией на температуру в комнате.

Чем отличаются электронные термоголовки?

Так как, кроме электроники, в таком терморегуляторе имеются батарейки (2 шт.), по размерам он превосходит предыдущие. Шток здесь движется под влиянием микропроцессора.

У этих приборов большой комплект дополнительных функций. Так, они могут выставлять температуру по часам — ночью в комнате будет прохладней, а к утру температура повысится.

Есть возможность программировать температурные показатели по отдельным дням недели. Не снижая уровень комфорта, можно значительно экономить на обогреве дома.

Хотя заряда батарей достаточно для эксплуатации на протяжении нескольких лет, за ними все же нужно следить. Но главный минус не в этом, а в высокой цене электронных термоголовок.

На фото термоголовка с выносным вариантом датчика. Он ограничивает температуру до установленного значения. Регулировка возможна в пределах от 60 до 90°

Если на радиатор установлен декоративный экран, термоголовка будет бесполезной. В этом случае потребуется регулятор с датчиком, фиксирующим внешнюю температуру.

Правило 3: термоголовки удобнее дросселей

Терморегулятор для батареи может относиться к одной из трех разновидностей:

	Трехходовые пробковые краны использовались при монтаже отопительной системы хрущевок. Они ставились на соединении перемычки с одной из подводок. В зависимости от положения рукоятки крана поток воды направлялся в радиатор, перемычку или перекрывался полностью.
	Игольчатый дроссель напоминает винтовой вентиль, но его клапан имеет коническую форму и является частью штока.
	Термоголовка регулирует проходимость подводки за счет температурного расширения жидкого или твердого рабочего тела — материала с высоким коэффициентом температурного расширения. При нагреве сильфон в корпусе термоголовки удлиняется и выдвигает шток, перекрывающий подводку. При охлаждении шток возвращается в исходное положение возвратной пружиной

Положение трехпроходного крана со снятой рукояткой можно определить только по нагреву радиатора, перемычки и стояка.

Первый тип терморегулятора можно не рассматривать как конкурирующее решение: он давно ушел с рынка и встречается только в домах, построенных до середины 60-х.

Дроссель регулируется только в ручном режиме, при этом изменение температуры в помещении происходит с задержкой в 1-2 часа: вначале стабилизируется поток воды через подводку, затем неспешно меняется температура радиатора, и лишь потом воздух начинает нагреваться или остывать.

После изменения положения дросселя температура воздуха в комнате стабилизируется через 1-2 часа.

Термоголовка после базовой регулировки (выставленной на ней целевой температуры) поддерживает климат в комнате в полностью автоматическом режиме. Своевременная регулировка не только поддерживает комфортную температуру, но и ощутимо экономит тепло. Согласитесь, что в частном доме с автономной системой отопления это не будет лишним.

Автоматический терморегулятор экономит до 40% тепла. Его стоимость окупится в течение первого с момента установки отопительного сезона.

Цена комплекта из регулирующего клапана и термостатической головки варьируется от 1200 до 4000 рублей. К верхней границе диапазона тяготеют электронные приборы, поддерживающие заданную температуру с высокой точностью и позволяющие программировать температурные циклы (скажем, снижать температуру на время вашего отсутствия в рабочие дни).

Рекомендую комплект из прямого клапана и термостатической головки от компании Данфосс.

Классификация и принцип действия термоголовок для радиатора отопления

Отдельно от клапана термоголовка для радиатора отопления совершенно бесполезна, так как внутри нее расположен датчик, срабатывающий на изменение температуры в комнате. В сильфонной камере находится твердое, жидкое либо газообразное вещество, изменяющее объем.

Термоголовка и клапан раздельно

Камера соединена со штоком, который либо полностью перекрывает термостатический клапан, либо открывает его до отрегулированного уровня. Это основное отличие термоклапана от регулировочного, которым можно немного убавить/прибавить поток теплоносителя внутри регистра отопления.

Устройство термоголовки

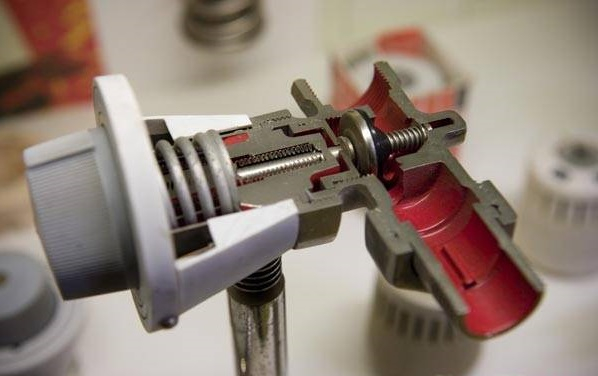

Термоголовка и клапан в разрезе

Таким образом, в трубу подачи теплоносителя в радиатор обогрева вначале врезается клапан, на него наворачивается термоголовка перпендикулярно потоку жидкости. Существует несколько модификаций термоголовки:

• для однотрубных систем – производит ограниченное число компаний, например, модели RA-G, RTD-G фирмы Danfoss;
• для двухтрубных систем – в любом магазине 97% ассортимента головок относятся именно к этому типу.

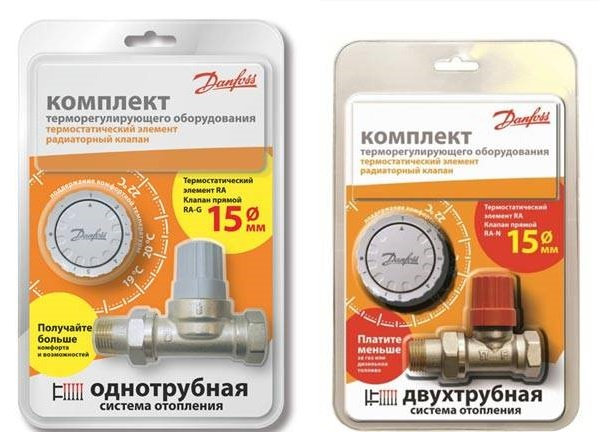

Термоголовка для однотрубной и двухтрубной систем разводки отопления

Стрелки на корпусе указывают направление потока теплоносителя, монтаж против стрелки запрещен. Поэтому при выборе необходимо учесть, снизу или сверху поступает горячая вода в батареи разных комнат квартиры.

Принцип работы термоголовки для радиатора отопления имеет предельно простой:

пользователь выставляет необходимое значение температуры воздуха в комнате, для чего на приборе имеется шкала с делениями (например, 21 градусу обычно соответствует значение 3);

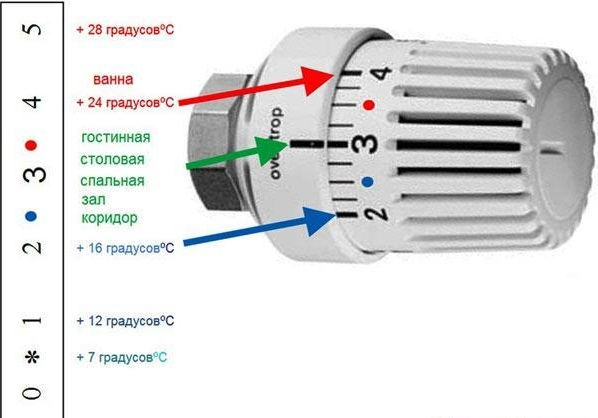

Регулировка шкалы термоголовки

при повышении температуры на 1 градус вещество внутри камеры сильфона нагреется, увеличится в объеме, надавит на шток клапана;

Работа термоголовки в системе без байпаса

подача в батарею горячей воды перекроется полностью, однако циркуляция в контурах обогрева сохранится через байпас;

Конструктивные различия однотрубной и двухтрубной систем

неработающий регистр приведет к снижению температуры, объем вещества в сильфоне уменьшится, исчезнет давление на шток, клапан откроется.

Технология регулирования температурного режима помещения в этом случае эффективна лишь для радиаторов с минимальной инерцией. Биметаллические, алюминиевые, стальные батареи остывают/нагреваются быстрее, поэтому оптимально подходят для автоматических регулировок термоголовками. Чугунные радиаторы нагреваются долго, аккумулируют тепло, остывают дольше, поэтому эффективность регулировок термоголовками снижается.

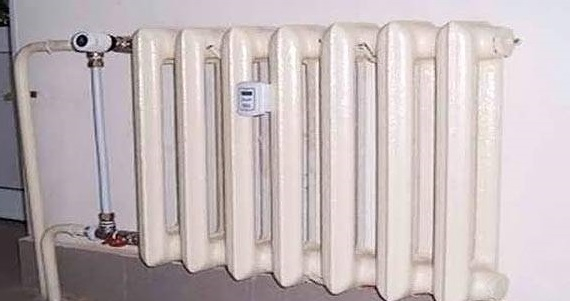

Использование терморегуляторов на чугунных радиаторах — не самый удачный вариант

Как установить терморегулятор на батарею

Чтобы установить терморегулятор для радиаторов отопления, сначала отключают подающий стояк. Затем сливают воду из системы отопления и приступают к монтажным работам, которые выполняют в следующем порядке:

отрезают горизонтальные трубные подводки на некотором расстоянии от радиатора;

отсоединяют отрезанный трубопровод, а также кран, если он был установлен ранее, от радиатора;

проводят отсоединение хвостовиков вместе с гайками от запорного крана и клапана терморегулятора; их заворачивают в пробки батареи отопления;

далее собирают трубную обвязку и устанавливают на выбранное место;

потом проводят соединение установленной обвязки с горизонтально расположенными трубами подводки, идущими от стояка.

Системы отопления подразделяются на два вида: однотрубная и двухтрубная. В однотрубной системе отопления при подключении терморегулятора приходится менять схему подключения радиатора за счет установки перемычки, соединяющей прямую и обратную подводки прибора.

Эта труба-перемычка, называемая иначе байпасом, позволяет курсировать теплоносителю при перекрытии батареи отопления терморегулирующим устройством. При реализации подобной схемы подключения удобно демонтировать прибор, предварительно перекрыв вентили, представленные на рисунке под номером 3 и 4.

Легенда к схемам:

1. подающий стояк системы отопления;
2. радиатор отопления;
3. терморегулятор (автоматический или ручной);
4. нижний вентиль;
5. ручной или автоматический воздухоотводчик; п
6. еремычка;
7. стояк обратный;
8. заглушка.

В двухтрубной системе отопления регулирование поступлением теплоносителя в радиатор можно осуществить с помощью регулятора температуры радиатора батарей отопления, установленного на верхней подводке.

Куда выполняют установку прибора

На эксплуатацию прибора влияет 4 фактора:

• попадание солнечных лучей на корпус;
• температура за пределами помещения;
• циркуляция воздуха в комнате;
• дополнительные источники обогрева.

В многоквартирных домах термостаты размещают вверху, около крыши, поскольку тепло поднимается. Это помогает сбалансировать разность температур в здании. В одноэтажных, наоборот, их монтируют возле нагревателя.

Фото 2. Электронный терморегулятор, установленный на батарее отопления. Прибор подключен к контуру подачи теплоносителя.

Наиболее благоприятным считается размещение высокочувствительного прибора на подаче. У этого принципа есть ограничение: элементы обвязки не должны быть закрыты чем-либо. Термостат размещают перед батареей, после ответвления от магистрали. Это позволяет ему регулировать температуру комнаты, не затрагивая соседей снизу.

Типы термостатов у обогревателей

Данное оборудование, как правило, бывает двух вариантов:

• механический, работает в тандеме с регуляторами и кнопками механического типа;
• электронный, функционирует совместно с датчиками, сенсорами и цифровым блоком управления.

Точность поддержания заданного параметра температуры у этих двух типов значительно разнится. Механическая модель имеет погрешность в 1 градус, а электронная – 0,1 градус. Кроме того, термостат механического типа ведет себя достаточно шумно: пользователь слышит характерные щелчки, что для многих является раздражающим фактором, особенно в ночное время. Минусом электронных моделей является уязвимость перед скачками напряжения в сети электричества. Чем чаще наблюдается резкое изменение напряжения, тем больше вероятность, что термостат в скором времени выгорит.

Выводы и полезное видео по теме

Как подключается термостат к газовому котлу:

Комнатные термостаты для регулировки системы отопления:

Самостоятельный монтаж устройства не должен вызвать абсолютно никаких трудностей. Но не забудьте при подключении термостата к газовому котлу изучить инструкцию, которая прилагается к устройству, и техническую документацию к отопительному оборудованию.

Расскажите о собственном опыте в выборе и подключении термостата к газовому котлу. Поделитесь полезной информацией, которая может пригодиться посетителям сайта. Оставляйте, пожалуйста, комментарии в расположенной ниже блок-форме, задавайте вопросы, публикуйте фото по теме статьи.
