Как установить терморегулятор на теплый пол правильно

Основные причины поломок теплого пола:

Ну, да, именно – с нахождения причины: что же все-таки испортилось. Специалистами принято выделять 3 «сказочных» места возможных неполадок:

Температурный датчик;

Регулятор температур;

Сам элемент нагревания.

После выявления причин поломок неплохо бы и суметь самостоятельно все исправить, как проводить ремонт теплого пола мы рассматривали в статье — как делается теплый пол после неисправностей, обязательно ознакомьтесь.

Давайте начнем для интереса с конца – с нагревательной части:

К перегоранию этой составляющей системы могут привести различные повреждения. Например, еще при укладке пола было что-то задето, но дефект ускользнул от монтажников, «затаился» под полом и в определенный (конечно же, не подходящий момент) дал о себе знать. Второй вариант – какие-либо работы, проводимые в доме, стали причиной того, что кабель оказался неисправен. К примеру, перепилен или просверлен. Это, поверьте, нередкое явление.

Как только место повреждения обнаружено, нужно приступать к демонтажу нашего (то есть, Вашего) пола, вскрытию стяжки и обработке травмированных жил. Порой толщина стяжки бывает очень не маленькой, что создает дополнительные трудности в демонтаже. Какой должна быть толщина стяжки под теплый пол мы уже однажды обсуждали в статье — толщина стяжки под теплый пол водяной, советую изучить. Для этой цели проводится их зачистка, потом специальными (не автоматными, и не пистолетными!) гильзами надо жилы соединить и обжать. Для этого смело используйте пресс-клещи. Да, есть и такие в природе. А еще в ней есть такая муфта, но рук она не греет. Ее задача – термоусадка. Вот ее-то (муфту) и нужно нанести на место соединения порванных проводов, потом нагреть. После остывания герметичнее соединение трудно будет себе представить. Ну, и в довершении залейте отремонтированное место в полу цементом.

Ремонт теплого пола, как Вы уже поняли, может стать следствием не только повреждения кабеля. Например, из строя может выйти температурный датчик. При такой поломке основание пола будет продолжать функционировать, но мощности ему явно не достанет для полноценной работы. А это значит, прежде всего, что сам датчик отключаться уже не сможет, и пол, даже достигнув нужной температуры, будут продолжать тратить электроэнергию, неимоверно радуя Вас будущими квитанциями за свет.

Если дело все-таки в датчике, то его придется заменить. Извлечь его не сложно. Для этого нет никакой необходимости что-либо вскрывать: он «живет» в специальной трубке, сделанной из гофрированного материала. Но есть маленький нюанс: никто не отменял человеческий фактор, стало быть, будьте готовы к нарушениям технологии. Иными словами, трубки может не оказаться. В подобных ситуациях специалисты рекомендуют устанавливать дополнительный датчик над тем, который прочно «залит» в стяжку. Замене также подлежит и испортившийся терморегулятор.

Вот, пожалуй, и все премудрости. Конечно, в любом деле возможны свои нюансы. Полы – они, как люди: хоть и похожи, а все разные. Но общая схема работ, безусловно, одна и та же. Так что, если пол все же сломался – не волнуйтесь. Теперь Вы знаете все и даже больше про ремонт электрического теплого пола, и в частности как настроить терморегулятор теплого пола. А, стало быть, ремонт – всего лишь дело техники. Удачи!

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-15С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Что могут контролировать термостаты

 Современные терморегуляторы для водяного теплого пола могут контролировать следующие показатели:

• температуру воздуха в помещении;
• уровень прогрева пола;
• совмещать контроль температуры воздуха и поверхности пола.

Чтобы проконтролировать температуру воздуха в комнате, датчики встраивают в корпус термостата. Настраивают его специально для учёта уровня показателей в контролируемом помещении. Такой контроль эффективен только внутри зданий, которые имеют хорошую теплоизоляцию, а потери тепла сведены к минимуму. Если это условие не выдержано, датчик контроля температуры в помещении ставить не рентабельно.

Если надо проконтролировать прогрев поверхности напольного покрытия, датчик температуры водяного теплого пола устанавливают как можно ближе к отопительному контуру. Такая система эффективна, когда теплый пол выполняет функцию дополнительного обогрева помещения. Температурный режим воздуха устанавливают основные источники тепла.

Выбор места для установки термостата

Программируемый электронный термостат встраиваемого типа — это наиболее популярная модель

При выборе места для размещения терморегулятора руководствуются несколькими факторами.

1. Тип прибора. В торговой сети чаще всего можно встретить термостаты встраиваемого типа, однако при невозможности его установки можно найти конструкцию, предназначенную для навесного монтажа.
2. Соображения эргономики. Регулятор размещают в удобном месте, на высоте 10 – 80 см от пола.
3. Доступность. Лучше всего устанавливать термостат возле дверей. В таком случае можно не волноваться о том, что спустя время доступ к прибору будет невозможен из-за стоящей мебели или оборудования.
4. Рациональное расходование материалов. При выборе места следует учитывать расстояние от электрощита и место вывода кабелей, поскольку эти факторы влияют на расход электропроводки.

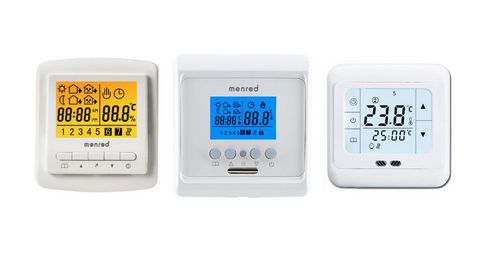

Виды терморегуляторов

Механический термостат – это самый дешевый и простой в использовании датчик. Регулирование температуры отопления осуществляется путем вращения поворотного колесика.

Главный недостаток: нет возможности запрограммировать регулирование отопления наперед. Каждая механическая модель имеет градуировку – приспособление, которое позволяет легко контролировать обогрев вашего дома.

Схема подключения механического термостата для водяного теплого пола

Некоторые модели имеют рычаги включения/выключения, устройство которых помогает моментально деактивировать теплый пол. Средняя стоимость: 15 долларов за 1 штуку.

Электронный регулятор имеет встроенный цифровой дисплей и кнопки управления. Считается более дорогим и совершенным устройством, чем механическая модель. Программируемый блок позволяет задавать температурный режим на несколько часов или дней вперед. Более дорогие электронные термодатчики поддерживают дистанционное управление.

Модель электронного регулятора теплого пола

Электрический термостат оснащен дополнительными датчиками контроля температуры воздуха и пола. Практика показала, что грамотная оптимизация режимов отопления позволяет значительно снизить расходы топлива для обогрева теплоносителя. Средняя стоимость: 20 долларов за 1 штуку.

Схема электрического термостата для теплого пола

Программируемые терморегуляторы специализируются не только на поддержании определенного уровня температуры, но и на автоматическом ее изменении, в зависимости от заданных параметров или временного отрезка. «Умные» регуляторы умеют даже переводить теплый пол на пониженное энергопотребление ночью. Эта функция позволяет экономить до 30% энергии, затрачиваемой на обогрев.

Схема подключения термостата MILUX программируемого

Кроме этого, регулятор можно запрограммировать на включение обогрева за полчаса до прихода жильцов дома или на выключение после того, как все члены семьи покинули отапливаемое помещение. Продвинутые термодатчики поддерживают даже синхронизацию с планшетами и компьютерами. Для более точного анализа температуры в доме дорогие модели имеют встроенные датчики контроля атмосферы в доме.

Схема регулирования температуры водяного теплого пола

Программируемые регуляторы легко отличить по большому количеству кнопок на панели, сенсорному дисплею и высокой цене. Минимальная стоимость программируемой модели составляет 40 долларов. Цена самых продвинутых, с технологической точки зрения, может превышать 1 тыс. долларов за штуку.

К отдельной касте относится сенсорный термостат. Модель практически ничем не отличается от электронного терморегулятора по набору функций и возможностей. Различить их можно по внешним признакам – сенсорная модель полностью лишена кнопок управления.

Терморегулятор для теплого пола

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Распространенные ошибки при подключении

Типовые схемы могут немного отличаться, в зависимости от модели и вида термостата. Чтобы не допустить ошибку в процессе монтажа, на корпусной части прибора прописан каждый контакт.

Небольшие отличия в подключении могут диктоваться особенностями кабелей нагревательной системы. По строению и числу жил они бывают одножильными и двужильными, что и создает нюансы при подключении.

Кабель на две жилы под своей оболочкой имеет пару токоведущих проводников. Такой вид считается более удобным, чем с одной жилой, потому что к терморегулятору он подсоединяется с одного конца.

Схема подключения выглядит так: в двужильном кабеле имеется три провода. По коричневому и синему проводам проходит ток, желто-зеленый выполняет роль заземления. К контакту подводят провода коричневого и синего оттенков, зеленый пускают на «землю».

Посмотрим, как выполняется подключение одножильного кабеля системы теплого пола к терморегулятору. В этом случае проводником тока считается белый провод. Второй (зеленый) используется для устройства заземления.

Схема подключения одножильного кабеля теплого пола к терморегулятору следующая: на два соседних контакта термостата подводятся проводки белого цвета – два кончика одножильного кабеля. На третий выводится заземляющий провод зеленого цвета.

Вы убедились, что подключить терморегулятор легко. Схемы простейшие, особых навыков не требуют. Следует точно действовать по рекомендациям изготовителя и соблюдать во время работы требования правил безопасности в работе с электрооборудованием. Основное условие, которое должно строго соблюдаться – отключение перед подсоединением автоматического выключателя.

Поэтапная инструкция по монтажу регулятора

Рассматриваемое мероприятие состоит из нескольких основных технологических этапов. Придерживайтесь приведенной последовательности, и все обязательно получится.

Первый этап. Вооружившись перфоратором, дрелью или другим подходящим инструментом, подготовьте в стене отверстие для подключаемого устройства. Его размер должен позволять установить коробку. На этом же этапе обустройте каналы для прокладывания кабелей и обустройства датчика. Поместите установочную коробку в ранее подготовленное монтажное отверстие.

Фото штробы в стене, соединяющей пол с терморегулятором

Штроба должна быть 20х20 мм

Второй этап. Уложите провода. Питающие кабели системы подогрева пола нужно подвести к коробке. На этой же стадии работы заведите в коробку провода температурного датчика.

Схема прокладки проводов в гофре

Третий этап. Установите температурный регулятор. Ваша задача сводится к простому фиксированию устройства в коробке.

Четвертый этап. Соедините главные узлы системы. На этой стадии вы должны четко следовать положениям инструкции производителя, т.к. последовательность действий несколько отличается для разных моделей устройств.

Подключение терморегулятора теплого пола

Пятый этап. Установите лицевую панель. Для фиксации используйте монтажные винты из комплекта. Проверьте ровность монтажа регулятора при помощи уровня. После этого закройте крышку термостата и включите напряжение. Если все в порядке, вы поймете это по загоревшемуся индикатору теплого пола или включению экрана регулятора. Можете приступать к настройке устройства.

Проверка системы

Исполнителю разрешается лишь измерить сопротивление, создающееся между греющими жилами, воспользовавшись специально предназначенным для этого инструментом. Полученные замеры сопоставляются с оптимальными значениями, приведенными в руководстве производителя. Если все в порядке, останется лишь дождаться полного высыхания и набора прочности стяжки, после чего систему, укомплектованную термостатом и сопутствующим датчиком, можно будет вводить в полноценную эксплуатацию.

Удачной работы!

Можно ли подключить теплый пол без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.
2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется. В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент. Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео://www.youtube.com/embed/8ZckC_SqmVk

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

abisgroup.ru

Подсоединение терморегулятора. Как подключить теплый пол к терморегулятору

Подключение теплых полов — самый популярный метод дополнительного отопления комнаты. Для экономии средств часть работ допустимо выполнить собственноручно

В представленном материале будем рассмотрено как подключить теплый пол при существующих системах прогрева и какие тонкости при этом важно учесть. Реализованы два основополагающих типа тепловых полов — это водные теплые полы и электрические

В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка

Реализованы два основополагающих типа тепловых полов — это водные теплые полы и электрические. В нагреве водяного исполнения теплоносителем является прогретая вода, подающаяся из котла либо общего стояка.

А в электрических полах передача тепла реализована следующим образом: протекающий ток нагревает медные греющиеся элементы, а они в свою очередь передают тепло окружающим предметам. По этому принципу функционируют, электрические маты, греющий кабель. А принцип работы инфракрасной пленки заключен в испускании специализированными элементами длинных инфракрасных волн, оные и прогревают все предметы в помещении.

Любой из типов имеет тонкости при подсоединении, далее рассмотрим подключение теплых полов более развернуто.

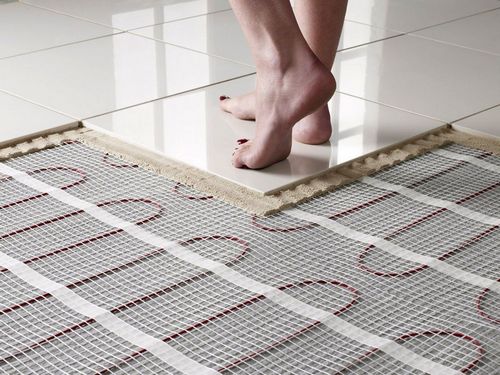

Виды теплых полов

Подготовка основания и подключение теплых полов

Перед тем как подключить теплый пол, необходимо произвести подготовку

Какую бы схему теплого пола вы не избрали для реализации, всегда важно производить подготовку основания:

• Первым делом производится демонтаж старого напольного покрытия.
• Если будет исполняться новая стяжка, то так же необходимо удаление старой стяжки.
• Затем осматривается основание и при обнаружении трещин и глубоких сколов осуществляется их заделка. Для этого трещину расчищают до твердого основания, грунтуют поверхность и заполняется изготовленным раствором, либо специально приобретенной ремонтной смесью.
• Следующим этапом осуществляется укладка гидроизоляционного слоя в виде полиэтиленовой пленки, минимальной толщиной в 200 микрометров.
• Затем выполняется укладка теплоизоляционного слоя, а по периметру комнаты на стенах крепится демпферная пленка, которая будет нивелировать температурные расширения будущей стяжки.

Алгоритм подготовки основания одинаков практически для всех типов теплового пола, исключением являются инфракрасные тепловые полы.

Подключение водяного пола

Наиболее грамотным ответом, как подключить теплый пол на основе водного исполнения, является их подсоединение к котлу с применением водяного насоса. Из-за того что температура теплоносителя не может быть больше 35 градусов, нужно задействовать коллектора и смесительные узлы.

Для обеспечения подобного присоединения выполняется монтаж трехходового и двухходового клапанов. Затем труба подачи подключается к распределительному щиту, в котором должны быть выходы по числу контуров, а так же регуляторы расхода и клапаны. С помощью них можно отрегулировать подачу воды и настроить температуру всего пола.

Для необходимости отключения отдельно взятого контура на подачу и обратку производится установка кранов.

Примерная схема присоединения водяного пола

Подключение терморегулятора к теплому полу

Прежде чем ответить на вопрос, как подключить теплый пол к терморегулятору, нужно изучить, что такое регулятор и как он подсоединяется к схеме.

Основная задача данного прибора это регулирование температурного режима в помещении. Так же через термостат происходит подсоединение прогревающих элементов к сети питания.

Термостат, следящий за температурой воздуха в комнате, монтируется на стену на расстоянии не менее одного метра от уровня пола.

Существует два главных способа подключения терморегулятора. Это подсоединение к отдел
