Как сделать отопление в частном доме

Последовательное подключение двух радиаторов отопления

sansvar написал. что заказчик купил, то я и поставил. количество секций и место расположение, выбор сделанный заранее до моих рекомендаций и советов. Я например вообще ему предлагал один поставить вместо двух, ну не нравятся мне диагональное соединение. некрасиво как то, много «лишних» труб

Да я понял это сразу,я таких пачками повидал,я так к слову,знаю что чудики бывают,достаточно.

sansvar написал. кран на байпас ставить нельзя я как раз не из таких… если что то очень критичное в желаниях заказчика я отказываюсь даже за дополнительную оплату

И это правильно.

Подниму тему. От застройщика имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением (поквартирная разводка, Бир Пекс). По внешнему виду, вроде, имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили). А нет, вру Ответили:

Подскажите, пожалуйста, при перекрытии термоклапана теплоноситель идет в обход радиатора (поток теплоносителя остается постоянным) или термоклапан просто перекрывает поток теплоносителя. Заранее спасибо за ответ. Да. Термостатическая головка регулирует через шток клапана поток, проходящий через радиатор. Т.е. регулирует расход теплоносителя через радиатор. И постоянство расхода через систему сохраняется. При этом если все радиаторы срабатывают на ограничение расхода, то увеличивается сопротивление системы. И в этом случае должен быть предусмотрен байпас.

У меня задача модернизировать разводку труб отопления в квартире, чтобы в итоге получить как можно меньшее количество пересечений и стыков труб. Уже имеется один совет заменить мои хотелки коллекторной схемой. А я не могу понять, почему считается, что вода, шунтированная по байпасу (все-таки есть очень сильные подозрения в его наличии), будет плохо нагревать второй радиатор?

Регистрация: 25.03.2011 Пенза Сообщений: 7080

10.12.2013 в 16:18

Loki написал. имеем два стальных панельных радиатора Maxterm типа 22 (двухрядные, двухпанельные) с нижним подключением

Loki написал. имеют байпасы (на сайте производителя по этому поводу так ничего и не ответили)

Байпасы используются только в однотрубной системе отопления. И они не бывают внутри радиаторов. Бывает арматура донного подключения со встроенными байпасами.

Рисуйте общую схему системы отопления по квартире. Без нее непонятно даже однотрубная или двухтрубная у Вас система. Также укажите марку используемой арматуры донного подключения радиаторов.

Loki написал. будет плохо нагревать второй радиатор?

Если разница давлений на подающих и отходящих магистралях (подача/обратка), достаточная, то радиаторы будут греть нормально, при условии рассчета гидравлики всей системы квартирного отопления, с проведением заново её балансировки с регулировкой. Потому, что подключение дополнительного радиатора, внесет дисбаланс в работу отопительной системы квартиры.

Насколько будет критичным дисбаланс, не представляется возможным ответить без проведения гидрорассчета.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Sergants. плохо разборчивое фото. Но из того, что удалось разглядеть, делаю вывод, что система двухтрубная.

Под окно лучше поставить напольный (внутрипольный) конвектор достаточной мощности. Тогда и доп.радиаторов не будет нужно.

Sergants написал. И можно ли оставить фурнитуру ту которая стоит сейчас?

Странно, что на обратке стоит обычный шаровый кран, вместо запорного клапана. Тогда термовентиль под синим колпаком должен быть с преднастройками. Если так, то его и оставьте, и не сбивайте проектных преднастроек.

Гидравлический расчёт систем отопления. Теплорасчёт (расчёт утепления) домов и квартир.

Что необходимо для монтажа

Установка радиаторов отопления любого типа требует наличия устройств и расходных материалов. Набор необходимых материалов почти одинаков, но для чугунных батарей, например, заглушки идут большого размера, а кран маевского не ставят, но зато, где-то в высшей точке системы, ставят автоматический воздухоотводчик. А вот установка радиаторов отопления алюминиевых и биметаллических абсолютно одинакова.

Стальные панельные тоже имеют некоторые отличия, но только в плане навешивания — с ними в комплекте идут кронштейны, а на задней панели имеются специальные отлитые из металла дужки, которыми отопительный прибор цепляется за крючки кронштейнов.

Вот за эти дужки заводят крюки

Кран Маевского или автоматический воздухоотводчик

Это небольшое устройство для сброса воздуха, который может скапливаться в радиаторе. Ставится на свободный верхний выход (коллектор). Обязательно должен быть на каждом отопительном приборе при установке алюминиевых и биметаллических радиаторов. Размер этого устройства значительно меньше диаметра коллектора, так что потребуется еще переходник, но краны маевского обычно идут в комплекте с переходниками, вам только надо будет знать диаметр коллектора (подсоединительные размеры).

Кран маевского и способ его установки

Кроме крана маевского существуют еще автоматические воздухоотводчики. Их тоже можно ставить на радиаторы, но они имеют чуть большие размеры и почему-то выпускаются только в латунном или никелированном корпусе. В белой эмали нет. В общем, картина получается непривлекательная и, хоть они и спускают воздух автоматически, их ставят редко.

Так выглядит компактный автоматический воздухоотводчик (есть более громоздкие модели)

Заглушка

Выходов у радиатора с боковым подключением четыре. Два из них заняты подающим и обратным трубопроводом, на третьем ставят кран маевского. Четвертый вход закрывается заглушкой. Она, как и большинство современных батарей, чаще всего выкрашена белой эмалью и совершенно не портит внешний вид.

Где ставить заглушку и кран маевского при разных способах подключения

Запорная арматура

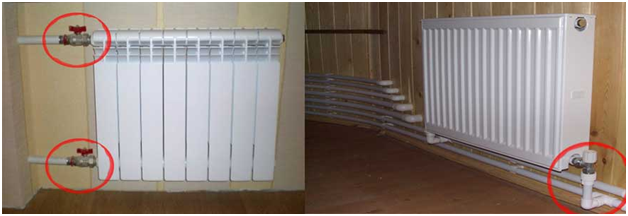

Нужны будут еще два шаровых крана или запорных с возможностью регулировки. Они ставятся на каждой батарее на входе и на выходе. Если это обычные шаровые краны, они нужны чтобы при необходимости можно было отключить радиатор и снять его (экстренный ремонт, замена во время отопительного сезона). В таком случае даже если что-то с радиатором случилось, вы его отсечете, а остальная система будет работать. Плюс такого решения — небольшая цена шаровых кранов, минус — невозможность регулировки теплоотдачи.

Краны на радиатор отопления

Практически те же задачи, но еще с возможностью изменять интенсивность потока теплоносителя,  выполняют запорные регулирующие краны. Они дороже, но и позволяют подстраивать теплоотдачу (делать ее меньше), да и внешне они лучше смотрятся, есть в прямом и угловом исполнении, так что сама обвязка более аккуратна.

При желании можно на подаче теплоносителя после шарового крана поставить терморегулятор. Это относительно небольшое устройство, которое позволяет менять теплоотдачу отопительного прибора. Если радиатор греет плохо, их ставить нельзя — будет еще хуже, так как они могут только сделать меньше поток. Есть терморегуляторы на батареи разные — автоматические электронные, но чаще используют самый простой — механический.

Сопутствующие материалы и инструменты

Еще для навешивания на стены нужны будут крюки или кронштейны. Их количество зависит от размера батарей:

• если секций не больше 8 или длинна радиатора не более 1,2 м, достаточно двух точек крепления сверху и одной снизу;
• на каждые следующие 50 см или 5-6 секций добавляют по одному крепежу сверху и снизу.

Такде необходима фум лента или льняная подмотка, сантехническая паста для герметизации соединений. Нужна будет еще дрель со сверлами, уровень (лучше нивелир, но подойдет и обычный пузырьковый), некоторое количество дюбелей. Также надо будет оборудование для соединения труб и фитингов, но оно зависит от вида труб. Вот и все.

https://youtube.com/watch?v=nnQz2VA7C_M

Подготовка к установке батарей из чугуна

В основу подготовительных работ перед установкой чугунных батарей, входит выравнивание стен. Для начала определите, пригодна ли зона для установки тяжелых конструкций. Как только вопрос будет разобран и выбраны условия для его решения, можно переходить к дальнейшим действиям

Установка радиаторов отопления из чугуна:

Замерьте подоконник, и на длину, равную половине радиатора, установите метки справа и слева

Определите места установки кронштейнов.
При монтаже отопительных приборов в помещении с низкими подоконниками, необходимо понимать, что нижняя граница радиатора не должна опускаться ниже 14 см от пола.
Также, обратите внимание на расстояние от подоконника до верха батареи. Оно составляет не менее 12 см.

Техника соединения секций чугунных батарей

Для объединения нескольких секций чугунных радиаторов, потребуется подготовить ключ на 5/4 дюйма и двухсторонний резьбовой сгон.

Соединение чугунной батареи

Соединяем правильно:

1. Замерьте глубину посадки сгона и оставьте метку на инструменте.
2. Тестирующим накручиванием определите какая резьба. Если не подходит, разверните бочонок наоборот и наживите его по резьбе.
3. Установите прокладку из паронита.
4. Уложите вторую половину батареи рядом и совместите резьбы.
5. Специальным ключом по нескольку оборотов, чередуя нижнее и верхнее соединение, закручиваем оба сгона.
6. Устанавливаем заглушки и на этом сборка закончена.

Материалы и инструменты для выполнения работ

Перед началом работы, подготовьте набор необходимого инструмента и материалов:

• Заглушки. Закупаем из расчета по 1 шт на радиатор.
• Кронштейны. Из-за большого веса, требуется 4 шт на одну батарею.
• Кран Маевского. Запорная арматура предназначена для спуска воздуха.
• Переходники.
• Запорная арматура. К данной категории относятся шаровые краны.

Из расходного материала понадобится фум-лента или пакля, паста для герметизации швов, перфоратор.

Крепление радиатора к стене

• Определите места установки кронштейнов.
• Убедитесь в их идеальном расположении по отношению к горизонту.
• Просверлите отверстия при помощи перфоратора и установите кронштейны.
• Навесьте радиатор на элементы крепления и осуществите подключение к системе отопления.

В случае, если стена не рассчитана на вес чугунного радиатора, в таком случае приобретите специальные подставки, работы с которыми проводятся согласно инструкции предоставленной производителем.

Крепим к стене

Правила обвязки чугунных радиаторов

Типы обвязки и правила подключения были разобраны ранее, но ко всему выше сказанному хотелось бы добавить следующее:

Установка байпаса. Это дополнение к конструкции системы отопления используется только при однотрубной разводке. Байпас не предусматривает установку крана, так как при подключении в квартирах, это приведет к запиранию общего стояка.

Байпас

• Подключение радиатора осуществляется по принципу – подача теплоносителя в верхнее выходное отверстие, нижнее предназначено для вывода обратки.
• Соединение сгонов удобнее проводить, используя паклю и герметизирующую пасту.
• Замена радиаторов может производится путем запирания двух кранов, расположенных на входе и выходе.

Процедура опрессовки и тестирования системы

Опрессовка – это работы, связанные с заполнением отопительной системы жидким теплоносителем под давлением с последующим снятием показателей манометра. В случае изменения показателей, есть вероятность того, что система не герметична и подтекает. Когда производится заливка теплоносителя, открывается кран для стравливания воздуха. Если течи не обнаружено, то можно запускать насос и пользоваться батареями.

Самотечная система отопления и схема ее реализации

До определенного времени самотечная система отопления в частных домах была единственно возможной. Вероятно, именно ее широкое распространение создало миф о простоте и дешевизне самотечного отопления. На деле именно схема отопления, основанная на естественном движении теплоносителя, является наиболее сложной в реализации и материалоемкой.

Причем эффективно самотечное отопление работает только в одноэтажных домах. В двухэтажных постройках неизбежно возникает перегрев второго этажа, для устранения которого необходима установка дополнительных байпасов, что также приведет к удорожанию системы отопления.

В домах большей этажности самотечная система отопления не используется.

Еще одним важным условиям для успешной реализации самотечной системы отопления является наличие чердака, где должен быть установлен расширительный бачок отопления и проложены подающие коллекторы (плечи).

Если чердака нет, а дом с мансардой, расширительный бак приходится устанавливать в жилом помещении, подключая его к системе канализации для сброса лишнего теплоносителя в случае необходимости. Следует помнить, что в самотечной системе расширительный бак открытый и его расположение внутри дома возможно только при использовании в качестве теплоносителя воды. Если в систему отопления залит антифриз, пары которого опасны для человека, открытый расширительный бак в помещении устанавливать нельзя.

Еще одним условием для нормальной работы самотечного отопление является установка котла ниже уровня обратки, для чего котел помещают в специальное углубление или в цокольный этаж. И наконец, монтаж труб такой системы должен быть выполнен с уклоном, обеспечивающим свободное направленное движение теплоносителя к котлу.

Как видите, схему самотечной системы отопления нельзя назвать простой. У нее слишком много недостатков, а достоинство только одно — бесперебойная работа системы отопления при отсутствии электроэнергии.

Параметры отопления для выбора приборов

Понять, какие конструкции батарей нужны, помогут первоначальные знания о режимах и условиях работы отопительных приборов.

Ниже конспективно изложена информация о важных при выборе батарей параметрах систем отопления:

1. Внутренне давление. Значение, необходимое для грамотного выбора прибора, способного выдержать давление в отопительном контуре:

• Частный дом (автономная) = 1,5-2 атм.
• Частный дом (централизованная) = 2-4 атм.
• 5-этажный дом (централизованная и автономная) = 2-4 атм.
• 9-этажный дом (централизованная и автономная) = 5-7 атм.
• Дом свыше 9 этажей (автономная) = 5-7 атм.
• Дом свыше 9 этажей (централизованная) = 7-10 атм.

Если технические возможности батареи ниже давления в отопительном контуре, есть вероятность разгерметизации прибора с прочими негативными последствиями.

2. Допустимая температура нагрева. Характеристика, обозначающая верхний предел температуры, при превышении которого батарея может выйти из строя:

• Автономная = до 90⁰С.
• Централизованная с разводкой из пластика = до 90⁰С.
• Централизованная со стальной разводкой = до 95⁰С.

Эксплуатация с нарушением температурного режима приводит к оплавлению уплотнителей, деформации и потере герметичности прибора.

3. Степень загрязненности теплоносителя. Параметр, интересующий в основном владельцев автономных систем отопления и водоснабженияя:

• Автономная частного дома = высокая, средняя, низкая при установке фильтров.
• Автономная многоэтажного дома = высокая, средняя, назкая при установке системы фильтров.
• Централизованная = низкая, в редких случаях средняя.

Вода, поставляемая централизованными сетями в коммунальные системы отопления проходит комплексную очистку. Содержание песчаной и глинистой взвеси в воде, добываемой из частных скважин, колодцев, открытых источников, может превышать допустимый лимит.

Выбор приборов отопления необходимо ориентировать на предстоящие условия эксплуатации. Необходимо выяснить характеристики отопительного контура

Какие используются отопительные системы по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

• Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
• Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
• Использование однотрубной системы. Схемы подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

Двухтрубная система отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

• Минимальный объем теплоносителя.
• Диаметр трубной разводки от 20 до 25 мм.
• Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

Боковая схема или боковое подключение

При боковом подключении подающая и обратная труба расположены с одной стороны радиатора. При этом возможен подвод подачи сверху (при верхней разводке) или снизу (при нижней разводке).

Считается что боковое подключение менее эффективно по сравнению с другими схемами подключения радиаторов. При его реализации возможна потеря мощности отопительного прибора от 5 до 15%.

Боковые схемы подключения приборов отопления успешно реализуются в домах с высокой скоростью движения теплоносителя и с высоким, более 4 атм, давлением в отопительной системе. Благодаря высокому давлению и высокой скорости движения теплоноситель полностью заполняет объем радиатора. Как правило, это многоквартирные многоэтажные дома.

В частных домах с относительно небольшой скоростью движения теплоносителя боковое подключение лучше не использовать, а в домах с естественной циркуляцией эта схема обвязки прибора отопления просто не приемлема.

Схемы подключения

Радиатор имеет отверстия на торцах для подключения труб с подачей теплоносителя в радиатор и отвода его (обратка). Существуют следующие схемы подключения:

Боковая

Труба с подачей теплоносителя подключается к верхнему отверстию на торце радиатора. Теплоноситель проходит по всем секциям сверху вниз и выводится через обратку, подключенную к нижнему отверстию на том же торце.

В верхнее отверстие на другом торце устанавливается кран Маевского для стравливания излишков воздуха. В оставшееся нижнее отверстие ставится заглушка.

• Применяется в квартирах с однотрубной системой подачи теплоносителя.
• Длина радиатора не более 1 м (теплопотери растут с количеством секций).

Диагональная

Подача теплоносителя — через верхнее отверстие на одной стороне, выход обратки — через нижнее отверстие на другой стороне радиатора. Теплоноситель проходит по диагонали сверху вниз.

• Эффективная теплоотдача при любом количестве секций.
• Позволяет соединять несколько радиаторов последовательно.

Нижняя и седельная

Подающая труба входит в нижнее отверстие на одной стороне, обратка выходит через нижнее отверстие на другой стороне прибора отопления.

Фото 1. Нижняя схема подключения радиатора отопления: трубы проходят между полом и батареей.

• Используется при скрытой подводке труб в полу.
• Тепловая эффективность на 30% ниже, чем диагональная (застой теплоносителя в верхней части радиатора).

Справка! Чаще всего в частных домах трубы отопления прокладывают по стене между радиатором и полом. Рядом с радиатором делают отводы вверх с подключением по диагональной схеме.

Подготовительные работы

Перед тем как начинать работы по установке отопительных приборов, нужно уточнить тип разводки, по которому организована система. От этого зависит, какие именно детали и в каком количестве потребуются в процессе монтажа. Следует подготовить место проведения работ, а также необходимые инструменты.

Первое, с чего стоит начать, это перекрытие стояка. Если имеются старые батареи, их требуется отключить, слить всю воду, после чего отсоединить от системы отопления.

Когда теплоноситель удален, следует определить места, на которые будет крепиться отопительный элемент. Далее устанавливаются кронштейны. Их потребуется 2 или 3 для того, чтобы зафиксировать верхнюю часть батареи, а также пара, чтобы удерживать нижнюю. Расположение кронштейнов требуется проверить с применением специального уровня. После этого участок можно считать готовым к работе.

Схема устройства системы отопления

При прочих равных условиях двухтрубная система эффективнее, но при этом сложнее и дороже. Ее есть смысл применять в помещении с большим количеством комнат.

Схема устройства системы отопления

Далее необходимо разметить место, в котором будет установлен радиатор. Для обеспечения нормального подхода воздуха к батарее необходимо, чтобы он находился не менее чем в 15 см от поверхности пола и не менее чем в 5 см от стены. Батареи обычно размещают возле окон, в местах, свободных от мебели.

При выборе арматуры для батареи обязательно необходимо предусмотреть наличие регулировочного крана, который позволит как «сбавить обороты», избежав чрезмерной жары, так и полностью перекрыть отопление при необходимости.

Кипящая вода под высоким давлением – дело серьезное, шуток не любит, поэтому лучше сразу все сделать правильно. Упаковка батареи – процесс сбора батареи из приобретенных секций и подсоединение арматуры. Для упаковки, помимо естественно секций батареи, вам понадобится набор арматуры, уплотнительный лен, паковочная паста и динамометрический ключ. Ни в коем случае нельзя пренебрегать этим полезным инструментом: все соединения должны быть затянуты строго с указанным в документации усилием. Недотянете – получите в квартире гейзер, перетянете – сорвете резьбу.

Регулировочный кран поможет управлять температурой

При упаковке нужно подключить к батарее краны в зависимости от выбранной схемы подключения батареи – односторонней, диагональной, либо нижней. Невостребованные отверстия закрываете глухой пробкой, не забываем установить на одно из боковых отверстий кран Маевского для стравливания из алюминиевого радиатора воздуха. Все соединения герметизируются льном и паковочной пастой.

Труба устанавливается на кронштейны на высоте, соответствующей приведенным выше условиям. Лучше установить батарею под небольшим наклоном относительно плоскости стены, это воспрепятствует «завоздушиванию». Установленный алюминиевый радиатор подсоединяется к системе отопления трубами-сгонками.

Отопление относится к системам повышенной опасности. Принимая решение ремонтировать элементы системы отопления самостоятельно (особенно в квартире многоквартирного дома), вы берете на себя немалую ответственность. Если есть сомнения – лучше обратитесь к профессионалам.

Главная » Отопление » Монтаж и подключение радиаторов отопления своими руками

Способы подключения

СНиП прописывает основные правила установки батарей отопления

Важной является способность радиатора выдерживать давление. Материал изготовления не должен вступать в реакцию с трубами, которые подводятся к изделию, во избежание коррозийных процессов

Батарея должна быть размещена на 10 сантиметров ниже выступающей части подоконника для высвобождения теплового потока.

Расстояние между полом и нижней частью радиатора должно быть более 10 и менее 15 сантиметров. Это принципиальный вопрос, в противном случае будут нарушены процессы равномерного теплообмена. Все секции должны быть подсоединены ровно и не иметь существенных различий по высоте.

Чтобы теплоотдача проходила наиболее эффективно, важно правильно разместить радиатор отопления. Специалисты рекомендуют располагать его под окнами, чтобы максимально снизить выход тепла через данные участки

В случае когда имеется внешняя холодная стена, на ней рекомендуется разместить дополнительные устройства.

В целом батареи в квартире могут быть расположены несколькими способами:

• боковое расположение;
• нижнее;
• диагональное;
• последовательное.

Наибольшей популярностью пользуется именно боковое расположение батарей. Оно характеризуется высокой теплоотдачей. Труба, по которой идет горячая вода, вводится в верхний патрубок, отвод же происходит из нижнего. В случае с нижним размещением оба патрубка расположены снизу. Схема актуальна, если трубы размещены в полу либо под плинтусом.

Диагональное применяется, когда батарея имеет большое количество секций, 12 и более. Теплоноситель поступает через верхний патрубок, а выходит снизу. Последовательное актуально, когда водопроводная система имеет достаточное давление, чтобы горячая вода проходила по всем батареям.

В случаях, когда необходима установка дополнительного радиатора, для начала следует вывести из системы теплоноситель. После закрепления кронштейнов крепится радиатор, соединения фиксируются специальным ключом. На свободное отверстие нужно установить кран Маевского, все остальные закрыть пробкой. Далее следует прикрепить саму батарею и тщательно выровнять. После этого подводятся остальные элементы и все соединяется в единую систему, которая должна быть абсолютно герметичной.

Двухконтурная разводка батарей

Двухтрубная система отопления отличается от однотрубной разделением на две трубы — подачи и возврата теплоносителя. Она обеспечивает равномерный обогрев всех комнат. Такую разводку используют в большинстве новых домов.

Принцип работы

В двухтрубной схеме вода из котла поступает к радиаторам по подающей трубе (магистрали).

Возле каждого радиатора подающая магистраль имеет соединительный входящий патрубок, через который теплоноситель поступает в батарею. Подающая магистраль заканчивается возле последнего радиатора.

Кроме входящего патрубка, у каждого радиатора предусмотрен выходящий патрубок. Он соединяет её с обратной трубой. Обратная магистраль начинается от первой батареи и заканчивается входом в котёл.

Таким образом, нагретая вода поступает в радиаторы равномерно и одинаковой температуры. Из каждого радиатора вода выводится в обратную трубу, где собирается и подаётся в котёл для последующего нагрева. Благодаря такому движению теплоносителя все комнаты в помещении прогреваются одинаково.

Чем отличается

Двухтрубная система отопления включает в себя элементы однотрубной системы и дополнительные устройства. Кроме котла, радиаторов, труб подачи и обратного сбора воды (так называемой обратки), двухтрубная схема включает также циркуляционный насос.

Большая протяжённость магистралей, наличие углов и поворотов в трубах подачи осложняет движение теплоносителя. Поэтому необходима его принудительная циркуляция электрическим насосом.

Фото 1. Циркуляционный насос модели 32-40, напряжение 220 Вольт, производитель — «Oasis», Китай.

Также в двухтрубной схеме присутствует больше кранов, регулирующих подачу воды и её количество. Такой кран устанавливается перед каждым радиатором — на входе и на выходе.

Классификация по расположению

В горизонтальной двухтрубной системе трубы соединяют радиаторы горизонтально. Такая схема работает в отоплении одноэтажного дома или одного этажа многоэтажного коттеджа.

В вертикальной двухтрубной системе трубы соединяют радиаторы, расположенных друг над другом, в одном «стояке». При этом есть отличия от однотрубной вертикальной схемы. Здесь — благодаря наличию трубы подачи и обратки, в вертикальном отоплении могут использоваться батареи любой ширины — многосекционные (поскольку стояки подачи и обратки могут быть удалены друг от друга). Поэтому эффективность двухтрубного вертикального обогрева — выше.

Справка! Желательно, чтобы батареи комнат, расположенных друг над другом, имели одинаковое количество секций. Так проще прокладывать вертикальную трубу обратки.

Нижняя и верхняя обвязка: что эффективнее

Термин «нижней» и «верхней» обвязки обозначает способ подключения батарей в систему отопления. При нижней обвязке входящая вода попадает в батарею через нижний патрубок.

Если она выходит из радиатора также внизу, то эффективность работы радиатора будет снижена на 20-22%.

Если выходящий патрубок будет расположен вверху, то эффективность работы радиатора будет снижена на 10-15%. В любом случае при нижней подаче воды в батареи эффективность обогрева снижается.

При верхней обвязке (подаче) входящий патрубок подключается к радиатору в верхней части. В таком случае движение теплоносителя организовывается эффективнее, батарея будет работать на 97-100% (97% — если входящие и выходящие патрубки расположены с одной стороны радиатора, и 100% — если входящий патрубок с одной стороны сверху, а выходящий — с другой стороны снизу).

Достоинства и недостатки

Достоинства:

• Подходит для организации отопления частных домов большой площади, при этом в систему обязательно врезается циркуляционный насос.
• Обогревает все комнаты на этаже или в стояке равномерно.

Недостатки:

• Обходится дороже однотрубной системы, поскольку требуется вдвое больше материалов — труб между котлом и радиаторами, а также соединительных устройств, кранов, вентилей.
• Циркуляционный электрический насос делает работу системы зависимой от наличия электричества.

Важно! Увеличение количества труб и количества теплоносителя в системе — приводит к росту гидродинамического сопротивления и не даёт возможность воде двигаться самотёком. Необходима принудительная циркуляция и работающий циркуляционный насос

Двухтрубные отопительные системы

Внутри двухтрубного контура теплоноситель движется по двум отдельным трубопроводам. Один из них используется для подающего потока с горячим теплоносителем, а другой – для обратного потока с остывшей водой, который движется по направлению к нагревательному баку. Таким образом, при монтаже радиаторов отопления с нижним подключением или любым другим типом врезки, все батареи прогреваются равномерно, поскольку в них поступает вода примерно одинаковой температуры.

Стоит отметить, что двухтрубный контур при подключении батарей с нижней подводкой, а также при использовании других схем, является наиболее приемлемым. Дело в том, что подобный тип подключения обеспечивает минимальное количество теплопотерь. Схема циркуляции воды может быть как попутной, так и тупиковой.

Некоторые владельцы частных домов полагают, что проекты с двухтрубными видами подключения радиаторов обходятся намного дороже, поскольку требуется больше труб для их осуществления. Однако если разобраться более детально, то окажется, что их стоимость не намного выше, чем при обустройстве однотрубных систем.

Дело в том, что однотрубная система предполагает наличие труб с большим сечением и радиатора больших размеров. В то же время, цена более тонких труб, которые требуются для двухтрубной системы, намного ниже. Кроме того, в конечном итоге излишние затраты окупятся за счет более качественной циркуляции теплоносителя и минимальных теплопотерь.

При двухтрубной системе используется несколько вариантов, как подключить алюминиевые радиаторы отопления. Подключение может быть диагональным, боковым или нижним. При этом допускается применение вертикальных и горизонтальных стыков. С точки зрения эффективности, оптимальным вариантом считается диагональное подключение. При этом тепло равномерно распределяется по всем отопительным приборам с минимальными потерями.

Боковой, или односторонний, способ подключения с равным успехом применяется и в однотрубных, и двухтрубных разводках. Его главное отличие в том, что подающий и обратный контур врезаются с одной стороны радиатора.

Боковое подключение часто используется в многоквартирных домах с вертикальным подающим стояком

Обратите внимание, что перед тем, как подключить радиатор отопления с боковым подключением, на нем необходимо установить байпас и кран. Это позволит свободно снять батарею для промывки, покраски или замены, не отключая систему целиком.

Примечательно, что эффективность односторонней врезки максимальна лишь для батарей на 5-6 секций. Если длина радиатора намного больше, при таком подключении будут существенные теплопотери.
